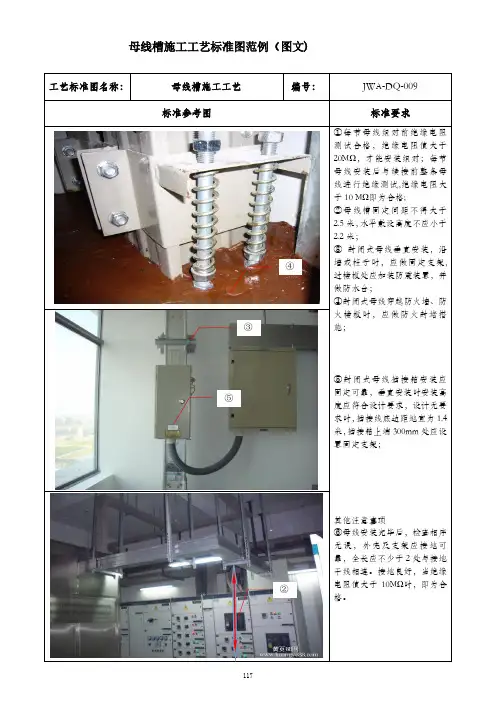

母线槽施工工艺标准图范例（图文) 工艺标准图名称： 母线槽施工工艺
编号： JWA-DQ-009 标准参考图 标准要求
①每节母线组对前绝缘电阻
测试合格，绝缘电阻值大于
20M Ω，才能安装组对；每节
母线安装后与续接前整条母
线进行绝缘测试,绝缘电阻大
于10 M Ω即为合格;
②母线槽固定间距不得大于
2.5米，水平敷设高度不应小于
2.2米；
③封闭式母线垂直安装，沿
墙或柱子时，应做固定支架,
过楼板处应加装防震装置，并
做防水台；
④封闭式母线穿越防火墙、防
火楼板时，应做防火封堵措
施； ⑤封闭式母线插接箱安装应固定可靠，垂直安装时安装高
度应符合设计要求，设计无要
求时，插接线底边距地宜为1.4
米，插接箱上端300mm 处应设
置固定支架；
其他注意事项 ⑥母线安装完毕后，检查相序无误，外壳及支架应接地可靠，全长应不少于2处与接地干线相连。
接地良好，当绝缘电阻值大于10M Ω时，即为合
格。
②③
④⑤117。

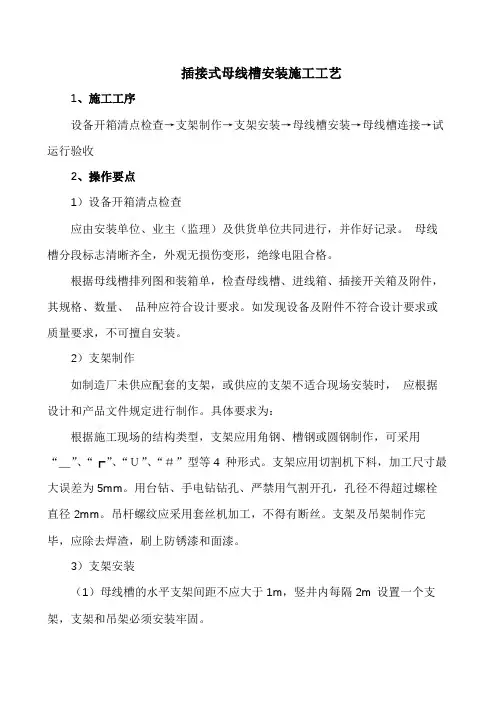

插接式母线槽安装施工工艺1、施工工序设备开箱清点检查→支架制作→支架安装→母线槽安装→母线槽连接→试运行验收2、操作要点1）设备开箱清点检查应由安装单位、业主（监理）及供货单位共同进行，并作好记录。
母线槽分段标志清晰齐全，外观无损伤变形，绝缘电阻合格。
根据母线槽排列图和装箱单，检查母线槽、进线箱、插接开关箱及附件，其规格、数量、品种应符合设计要求。
如发现设备及附件不符合设计要求或质量要求，不可擅自安装。
2）支架制作如制造厂未供应配套的支架，或供应的支架不适合现场安装时，应根据设计和产品文件规定进行制作。
具体要求为：根据施工现场的结构类型，支架应用角钢、槽钢或圆钢制作，可采用“＿”、“┏”、“Ｕ”、“＃”型等4 种形式。
支架应用切割机下料，加工尺寸最大误差为5mm。
用台钻、手电钻钻孔、严禁用气割开孔，孔径不得超过螺栓直径2mm。
吊杆螺纹应采用套丝机加工，不得有断丝。
支架及吊架制作完毕，应除去焊渣，刷上防锈漆和面漆。
3）支架安装（1）母线槽的水平支架间距不应大于1m，竖井内每隔2m 设置一个支架，支架和吊架必须安装牢固。
（2）支架和吊架安装时必须拉线或吊锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架或吊架。
（3）母线槽垂直敷设支架，可采用支架，用膨胀螺栓固定在板墙上，支架的焊接处应清除焊渣，并刷上防锈漆和面漆，不得污染建筑物。
4）母线槽安装按照母线槽排列图，将各节母线槽、插接开关箱、进线箱运至各安装地点。
安装前应逐节摇测绝缘电阻，电阻值大于10MΩ才能安装组对。
按母线槽排列图，从起始端开始向前安装。
5）母线槽连接（1）本工程母线槽主要安装在强电井内，强电井内设动力配电箱，照明配电箱，双电源切换箱电缆桥架，动力母线、照明母线、插接箱、换接箱等，电井面积小，公用面积大，如何合理布置，便于安装、维护，操作方便，母线槽安装犹为重要。
（2）施工前，首先进行强电井，各种安装器具，1:10 的模拟大样合理布置图，布置时并排敷设的母线注意插接箱错开。
封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。
2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。
3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。
二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。
2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。
3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。
三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。
2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。
3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。
4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。
5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。
6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。
7.按照设计要求安装与之配套的支持架和各种附件。
8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。
四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。
2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。
3.编制施工记录，确保施工过程的记录和资料的完善。
4.将施工现场交由相关部门验收，确保工程质量符合要求。
5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。
以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。
在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。
同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。

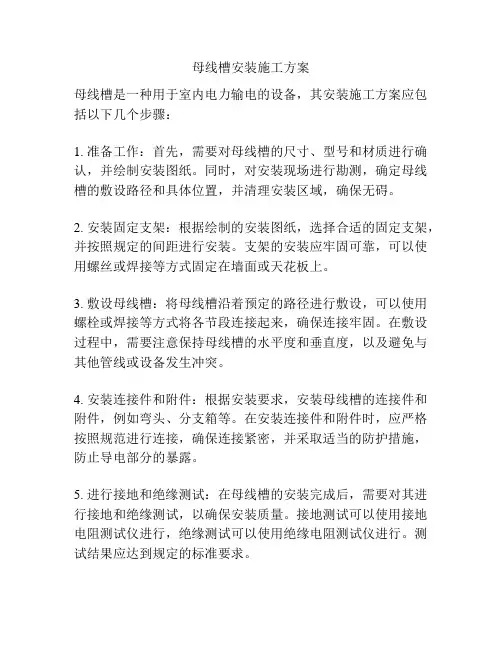

母线槽安装施工方案母线槽是一种用于室内电力输电的设备，其安装施工方案应包括以下几个步骤：1. 准备工作：首先，需要对母线槽的尺寸、型号和材质进行确认，并绘制安装图纸。
同时，对安装现场进行勘测，确定母线槽的敷设路径和具体位置，并清理安装区域，确保无碍。
2. 安装固定支架：根据绘制的安装图纸，选择合适的固定支架，并按照规定的间距进行安装。
支架的安装应牢固可靠，可以使用螺丝或焊接等方式固定在墙面或天花板上。
3. 敷设母线槽：将母线槽沿着预定的路径进行敷设，可以使用螺栓或焊接等方式将各节段连接起来，确保连接牢固。
在敷设过程中，需要注意保持母线槽的水平度和垂直度，以及避免与其他管线或设备发生冲突。
4. 安装连接件和附件：根据安装要求，安装母线槽的连接件和附件，例如弯头、分支箱等。
在安装连接件和附件时，应严格按照规范进行连接，确保连接紧密，并采取适当的防护措施，防止导电部分的暴露。
5. 进行接地和绝缘测试：在母线槽的安装完成后，需要对其进行接地和绝缘测试，以确保安装质量。
接地测试可以使用接地电阻测试仪进行，绝缘测试可以使用绝缘电阻测试仪进行。
测试结果应达到规定的标准要求。
6. 安装配电设备：在母线槽安装完成后，可以根据需要安装相应的配电设备，例如断路器、接触器等。
安装前应对配电设备进行检查和调试，并确保其与母线槽的连接牢固可靠。
7. 安全验收和维护：最后，对母线槽的安装进行安全验收，并制定相应的维护计划。
安全验收包括对母线槽的外观、连接件、接地和绝缘测试等进行检查。
维护计划应包括定期巡检、清洁和维修等内容，以确保母线槽的正常运行和安全使用。
总之，母线槽的安装施工方案应综合考虑安装条件、设备要求和施工工艺等因素，在保证安全和质量的前提下，合理进行施工，以确保母线槽的正常运行。
母线槽施工方案及流程一、母线槽施工前的准备。
1.1材料与设备检查。
母线槽这玩意儿啊，那可是整个工程里的关键部分。
施工前，得像检查宝贝似的仔细查看母线槽的规格、型号是不是跟设计要求一致。
就好比我们买鞋得合脚一样，尺寸不对可不行。
还有那外观，不能有破损啊、变形啥的，不然就像一颗老鼠屎坏了一锅粥，会影响整个工程质量。
母线槽的各种配件也得齐全，缺胳膊少腿的肯定不行。
1.2施工场地准备。
场地准备也很重要呢。
施工现场要打扫得干干净净、利利索索的，不能乱七八糟。
要有足够的空间来存放母线槽及其配件，就像给它们安个舒适的小窝。
如果场地乱糟糟的，那干活的时候就像在乱麻里找线头，又麻烦又容易出错。
二、母线槽的安装流程。
2.1支架安装。
支架可是母线槽的“靠山”。
安装支架的时候，得确保它稳稳当当的，就像大树扎根一样牢固。
按照设计的间距来安装，不能随心所欲，间距过大或者过小都可能导致母线槽安装不稳固。
测量的时候可得精确点儿，差之毫厘，谬以千里啊。
2.2母线槽安装。
把母线槽往支架上安装的时候，要轻拿轻放，就像对待刚出生的小婴儿一样小心。
母线槽之间的连接要紧密，不能有缝隙，这就好比齿轮之间要紧密咬合，这样才能保证电力传输顺畅无阻。
连接螺栓要拧紧，松松垮垮的肯定不行，那就是敷衍了事的做法。
2.3接地连接。
接地可不能马虎啊，这关系到整个电气系统的安全。
就像给电气系统穿上一层保护铠甲一样，要把接地连接做得妥妥当当的。
接地线的规格得符合要求，连接点要可靠，不能有虚接的情况，不然就像纸糊的防线，一捅就破。
三、母线槽施工后的检查与调试。
3.1外观检查。
施工完了之后，先从外观入手检查。
看看母线槽表面有没有划痕啊、撞伤之类的。
如果有，那就是美中不足了，虽然可能不影响功能，但看着也不舒坦。
3.2绝缘测试。
绝缘测试那是重中之重啊。
就像给母线槽做个体检，看看它的绝缘性能好不好。
如果绝缘有问题，那就像一颗定时炸弹，随时可能引发电气事故。
要使用专业的测试设备，严格按照测试规程来操作，一点都不能含糊。

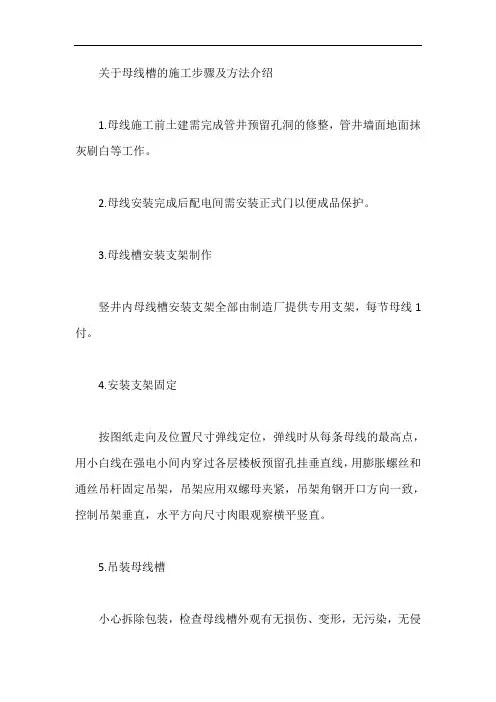

关于母线槽的施工步骤及方法介绍1.母线施工前土建需完成管井预留孔洞的修整，管井墙面地面抹灰刷白等工作。
2.母线安装完成后配电间需安装正式门以便成品保护。
3.母线槽安装支架制作竖井内母线槽安装支架全部由制造厂提供专用支架，每节母线1付。
4.安装支架固定按图纸走向及位置尺寸弹线定位，弹线时从每条母线的最高点，用小白线在强电小间内穿过各层楼板预留孔挂垂直线，用膨胀螺丝和通丝吊杆固定吊架，吊架应用双螺母夹紧，吊架角钢开口方向一致，控制吊架垂直，水平方向尺寸肉眼观察横平竖直。
5.吊装母线槽小心拆除包装，检查母线槽外观有无损伤、变形，无污染，无侵蚀，用1000V摇表测试绝缘电阻，绝缘电阻不低于10MΩ，并记录备查;吊装时必须注意人身安全和防止母线槽损坏。
6.母线槽段间连接和调整紧固垂直安装母线槽固定支架及固定件全部由制造厂提供，水平安装母线槽制造厂仅提供爪型固定件。
必须保持母线槽在同一直线上，再进行螺栓紧固，连接器螺栓紧固力矩50N.M~65N.M，其它连接螺栓力矩M10-45N.M、M12-80N.M，连接器螺栓紧固后，必须用漆笔做标记，确认紧固点。
母线安装允许偏差，垂直安装全长垂直(按楼层)5mm;水平安装成排间距(每段内)5mm。
7.安装始端连接与末端封闭首先测试整根母线槽每相首端与末端相位是否一致，然后在1#变配电室测试母线槽相位与低压柜相位是否一致，如一致作好始端连接，装上始端箱和末端箱，每日施工完后都要做好末端封堵，直至这条母线的最高层安装末端箱。
8.插接箱安装安装插接箱之前要按系统图检查插接箱内各电器元件是否与图纸相符，连接是否正确，所有紧固螺栓是否牢固，用1000V摇表测试绝缘电阻，大于10MΩ为合格。
安装插接箱插接开关必须处于断开状态，严禁带电插拔插接箱。
9.母线槽地台洞和墙洞封堵按规定穿过防火分区的母线槽地台洞和墙洞都要进行防火封堵，封堵材料可采用防火枕或防火堵料，具体做法参照施工图集。
母线槽安装施工方案母线槽是电力供电系统中重要的配电设备，安装施工方案的设计和实施非常重要。
下面给出一个母线槽安装施工方案的简要介绍。
安装施工方案主要包括以下几个步骤：1. 方案设计：根据现场的实际情况，制定安装施工方案。
这一步骤需要考虑到母线槽的长度、宽度和高度等参数，以及安装的位置和线路布置等因素。
2. 施工准备：在开始安装施工之前，需要对相关设备和人员进行准备工作。
准备工作主要包括购买和验收相关设备，组织相关人员进行培训，确保施工人员具备必要的技能和经验。
3. 施工现场准备：在施工现场进行施工前，需要对现场进行一些准备工作。
首先，需要对施工现场进行清理和整理，确保没有杂物和障碍物。
其次，需要查看施工现场的平整度和承重能力等情况，以确保施工安全。
4. 施工操作：施工操作是母线槽安装的关键步骤。
首先，需要按照设计方案进行布线和标注。
其次，根据布线和标注的要求，进行母线槽的切割、倒角、钻孔和组装等工序。
最后，对母线槽进行调整和固定，确保安装的稳固和牢固。
5. 安装调试：母线槽安装完成后，需要进行安装调试。
这一步骤主要包括对电气连接进行检查和测试，确保连接的质量和稳定性；对设备的运行情况进行观察和记录，确保设备正常工作。
6. 安全验收：安装调试完成后，需要进行安全验收。
安全验收主要包括对施工质量进行检查和评估，确保施工符合相关标准和规范；对施工现场进行整理和清理，确保施工结束后的安全和整洁。
以上是一个母线槽安装施工方案的基本步骤。
在实施的过程中，需要密切关注施工质量和安全，并根据实际情况进行适当的调整和改进。
只有确保施工质量和安全，才能保证母线槽的有效运行。
母线槽施工方案母线槽施工方案一、施工前准备工作：1.确定母线槽的设计图纸和方案；2.进行场地勘测，确定母线槽的具体位置和尺寸；3.准备好所需的施工工具和材料。
二、基础施工工作：1.清理施工场地，确保场地平整干净；2.根据设计图纸进行母线槽的布置，标注好尺寸和位置；3.挖掘母线槽的基础沟槽，深度根据设计要求确定；4.进行基础沟槽的加固，采用混凝土浇筑或者其他方式进行加固。
三、母线槽安装工作：1.按照设计要求，选择合适的母线槽材料进行安装；2.将母线槽放置在基础沟槽中，进行连接固定；3.根据设计要求进行母线槽的接地处理，确保接地良好；4.安装支架和支撑件，保证母线槽的牢固稳定。
四、电线电缆敷设工作：1.根据设计要求确定电线电缆的规格和类型；2.进行电线电缆的敷设，保持敷设的整齐紧凑；3.注意电线电缆的绝缘保护，避免机械损伤；4.进行电线电缆的连接和绝缘处理。
五、检验和验收工作：1.进行电阻和绝缘测试，确保母线槽安装质量；2.进行母线槽系统的试运行，检验线路的正常运行；3.进行对母线槽系统的验收，确保符合设计要求。
六、施工安全措施：1.施工过程中必须佩戴安全帽、安全鞋等个人防护装备；2.严禁在无安全措施的情况下高空作业；3.施工现场必须设置明显的安全警示标志；4.施工现场必须保持整洁，不得有危险物品乱堆乱放。
七、施工质量要求：1.母线槽的尺寸和位置必须符合设计要求；2.母线槽的安装牢固稳定，不得有晃动现象；3.电线电缆的敷设要整齐美观，不得有交叉穿插现象。
4.母线槽系统的电阻和绝缘值符合规定标准。
以上是母线槽施工方案的具体步骤和要求，通过严格按照这些要求进行施工，能够确保母线槽系统的质量和安全，同时也能提高工程的施工效率。

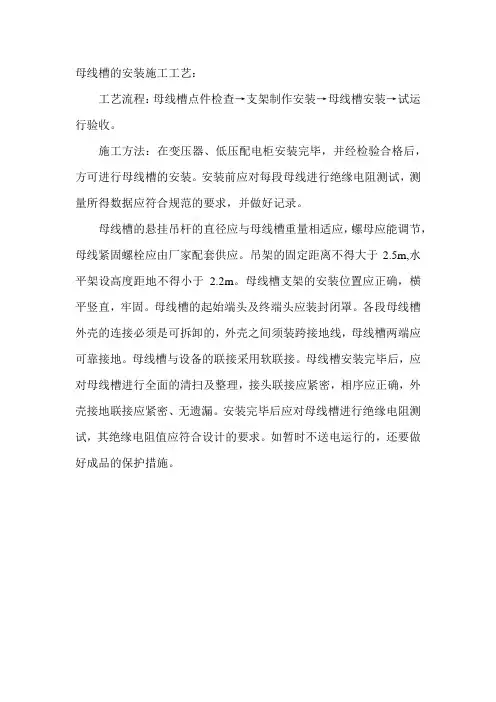

母线槽的安装施工工艺：
工艺流程：母线槽点件检查→支架制作安装→母线槽安装→试运行验收。
施工方法：在变压器、低压配电柜安装完毕，并经检验合格后，方可进行母线槽的安装。
安装前应对每段母线进行绝缘电阻测试，测量所得数据应符合规范的要求，并做好记录。
母线槽的悬挂吊杆的直径应与母线槽重量相适应，螺母应能调节，母线紧固螺栓应由厂家配套供应。
吊架的固定距离不得大于2.5m,水平架设高度距地不得小于2.2m。
母线槽支架的安装位置应正确，横平竖直，牢固。
母线槽的起始端头及终端头应装封闭罩。
各段母线槽外壳的连接必须是可拆卸的，外壳之间须装跨接地线，母线槽两端应可靠接地。
母线槽与设备的联接采用软联接。
母线槽安装完毕后，应对母线槽进行全面的清扫及整理，接头联接应紧密，相序应正确，外壳接地联接应紧密、无遗漏。
安装完毕后应对母线槽进行绝缘电阻测试，其绝缘电阻值应符合设计的要求。
如暂时不送电运行的，还要做好成品的保护措施。
母线槽安装施工方案1. 引言本文档旨在提供母线槽安装施工方案，从施工准备到具体安装步骤，帮助施工人员有效完成母线槽的安装工作。
2. 施工准备在进行母线槽安装之前，需要进行以下准备工作：•规划和设计母线槽的布置，并确定安装位置。
•了解母线槽的规格和尺寸，以便进行适当的预备工作。
•确保施工现场的安全，包括通风、照明和防火等措施。
•准备所需的工具和材料，如电钻、螺丝刀、螺栓、垫圈等。
3. 安装步骤步骤一：确定安装位置根据设计要求，确定母线槽的安装位置。
使用测量工具和绳线等辅助工具，确保位置的准确性。
步骤二：准备安装支架将安装支架固定在墙壁或天花板上，确保支架的坚固稳定。
根据需要，可以使用膨胀螺栓或其他合适的固定方式来固定支架。
步骤三：安装母线槽在安装支架上固定好后，开始安装母线槽。
根据设计要求，逐段安装母线槽，并确保连接紧密，无缝隙。
步骤四：连接电缆在母线槽安装完成后，开始连接电缆。
首先，将电缆引入母线槽内，并确保电缆连接牢固。
如果需要，可以使用电缆连接头或电缆夹等辅助工具来进行连接。
步骤五：测试和验收在所有安装工作完成后，进行测试和验收工作。
检查母线槽是否安装正确、电缆连接是否牢固，确保整个系统的正常运行。
4. 安全注意事项在进行母线槽安装施工时，需要注意以下安全事项：•确保施工现场的安全，排除电气设备和施工材料的火灾隐患。
•使用合适的个人防护装备，如安全帽、防护眼镜和手套等。
•遵守国家和地区的相关安全法规和标准，确保施工过程安全无事故。
5. 总结母线槽安装施工是一个需要细致规划和严格操作的过程。
通过本文档提供的施工方案，施工人员可以按照步骤进行安装，确保母线槽的正确安装和电缆的正确连接。
同时，施工人员应注意安全事项，保证施工过程的安全性。
