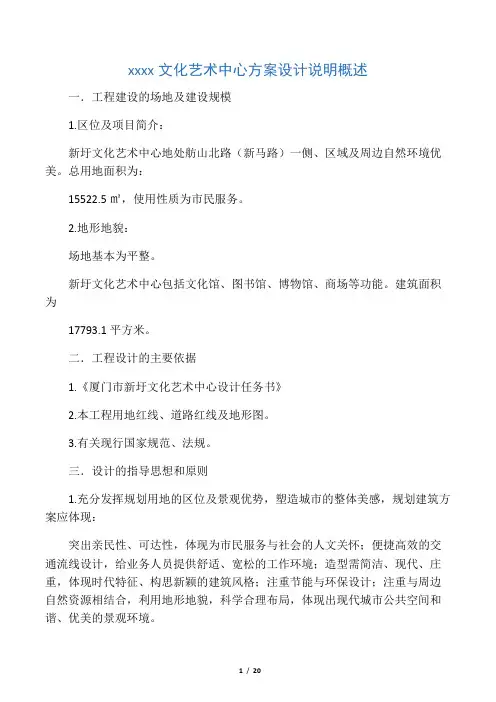

厦门市新圩文化艺术中心方案设计说明概述一．工程建设的场地及建设规模1.区位及项目简介：新圩文化艺术中心地处舫山北路（新马路）一侧、区域及周边自然环境优美。
总用地面积为：15522.5㎡，使用性质为市民服务。
2.地形地貌：场地基本为平整。
新圩文化艺术中心包括文化馆、图书馆、博物馆、商场等功能。
建筑面积为17793.1平方米。
二．工程设计的主要依据1. 《厦门市新圩文化艺术中心设计任务书》2. 本工程用地红线、道路红线及地形图。
3. 有关现行国家规范、法规。
三．设计的指导思想和原则1.充分发挥规划用地的区位及景观优势，塑造城市的整体美感，规划建筑方案应体现：突出亲民性、可达性，体现为市民服务与社会的人文关怀；便捷高效的交通流线设计，给业务人员提供舒适、宽松的工作环境；造型需简洁、现代、庄重，体现时代特征、构思新颖的建筑风格；注重节能与环保设计；注重与周边自然资源相结合，利用地形地貌，科学合理布局，体现出现代城市公共空间和谐、优美的景观环境。
2．强调单体建筑的公共性和开放性，有机组织室内外公共空间，使建筑与环境和谐共存。
总体布局一．设计构思1、设计宗旨：（1）寓教于乐：力求将新圩文化艺术中心为主体的文化区及市民广场休闲区。
（2）绿色环保：充分利用其珍贵的自然生态环境资源，协调基地及周边环境的内部联系，突显生态主题，将馆区与清源山风景区整合为一个有机的生态整体。
（3）承前启后：注重从当地深厚的人文史沉淀中提炼出其精华，将文化、自然的魅力融入到功能的建筑环境中，创造一个再现历史的新的人文景观。
2.设计构思：璀璨的文化与飞腾发展的现代现代“厦门经济特区文化”的历史背景及现代背景。
一是她有着辉煌的东、西方交流溶合的历史。
二是她在当今改革开放，极具强旺的经济发展活力，在新的历史时期，正在开创现代，更新更高的辉煌未来。
二．总平面布置1．新圩文化艺术中心建筑主体位于地块西北角，留出东南地块空间作为市民广场和休闲公园。
利用场地东南两侧的规划道路，引入车行出入口，道路交叉口为市民广场主出入口，将人流、货流、车流作有序的规划分流，人流由市民广场步行至场馆中间入口台阶，货流主要通过主楼东北侧门进入。
车流：设地面停车场，和地下停车场，广场区及馆区不考虑普通车流道行，消防车有环形车道通达。
设置无障碍设施，室外通道均设盲道及残疾人坡道。
做到人、货、车分流并保证馆区及广场休闲的安全、亲切的文化氛围。
2. 用地西北侧种植较高大乔木绿屏与其他地块隔开。
整个用地园林化，建筑空间与绿化有机结合，利用草皮、灌木、乔木等组合成各种形态及不同性质的绿化群落空间。
馆前广场设休闲绿化铺地及旱喷泉、文化柱、雕塑等建筑小品。
建筑设计一．设计的依据及要求新圩文化艺术中心耐火等级为一级：主体结构为二级耐久年限；抗震设计按七度设防。
二．建筑设计1．新圩文化艺术中心分为文化馆、博物馆、图书馆。
三个场馆既分又合，既有各自独立的出入口，又通过中心平台连廊相互联系，各区自然围合成的内庭院尺度宜人，又为文化艺术中心增添了典雅的室外环境，同时也给使用者带来了不同空间感受和活动场所。
中心平台连廊以带形门厅及内庭院为核心，在其两侧组织报刊阅览、多媒体电子阅览室和网络信息检索室、自动化培训部、自然科学文献部、社会科学文献部及业务部、市民服务部等功能区。
市民由入口广场经台阶引导至主入口，进入门厅后可到达各场馆，因此中心平台连廊既是交通集散空间，又是市民停留交住的共享共间。
因此设计在门厅内安排了展示、休息等多种功能，使之成为真正意义上的枢纽。
在地下室设置人防防护单元和停车场，以满足人防和停车要求。
2.建筑造型：体现绚丽多姿现代厦门文化辉煌的“气势”。
充分调动“三椭圆”的神韵。
采用重构手法，新圩文化艺术中心型体既具现代特色又有传统神韵的厦门文化辉煌气势的建筑形象。
同时将基本单元元素，在文化艺术中心主体群和副体群延展，变奏构成新圩文化艺术中心群建筑空间乐章。
“三椭圆”层层叠檐升起的动感，具有一种气势，体现了层层绚丽的历史文化波澜；又意喻重重叠叠涌向新高度的波澜壮阔新的辉煌未来……新圩文化艺术中心造型力求简洁明快、形体现代，通过立面材质对比、尺度对比及建筑体块对比，充分体现一个二十一世纪的公共建筑的形象。
其圆周外墙考虑采用暖色天然石材挂贴。
室内二次装饰标准由业主定。
3．建筑面积明细表4．经济技术指标结构设计一、荷载1．恒荷载(标准值)钢筋混凝土25.0kN／立方米水泥砂浆20.0kN／立方米200厚多孔砖墙(包括两面粉刷) 3.78kN／平方米2．活荷载(标准值)办公、培训、会议室 2.0kN／平方米厕所、盥洗 2.5kN／平方米展览馆 3.0kN／平方米藏书库、档案库 5.0kN／平方米阅览室 2.5kN／平方米走廊、门厅、楼梯3．风荷载：按厦门市基本风压考虑。
4．地震荷载：本工程抗震设防烈度为7度，属丙类建筑，场地土为Ⅳ类。
二、基础本工程基础持力层为褐黄色粘性土。
基础主要采用钢筋混凝土筏形基础。
三、上部结构型式本工程主要采用钢筋混凝土框架结构，屋顶采用网架结构。
四、主要结构材料1．混凝土：梁、板、柱的混凝土强度设计值为C30。
2．钢筋：主筋采用Ⅱ级钢，箍筋采用I级钢。
五、结构设计给排水设计一、给水系统1．水源本工程由城市自来水管进水，本建筑按有关规范规定必须二路进水，每根进水管都能满足全部室内、外消防用水量。
故考虑由基地周边市政道路接入二根DN150消防用水进水管及一根DN100生活用水进水管。
2．用水量(1)消防用水量：室外消防20升／秒室内消防15升／秒自动喷淋灭火系统26升／秒3．水质：由城市自来水直接使用。
4．供水方式：由市政给水管网直接供水。
二、排水系统1．室内污、废水分流排放，室外雨、污水分流。
污水排入市政污水管网；雨水排入市政雨水管。
三、消防系统1．消防水源消防给水水源利用城市自来水。
喷淋泵直接从市政消防进水管抽水。
2．室内消火栓系统(1) 各层建筑均设室内消火栓系统。
(2) 消火栓系统设计流量为15升／秒，系统作用时间按2小时计。
(3) 2小时消防用水由市政管网直接供水，本工程不设消防泵。
(4) 室外设水泵接合器一套。
3．自动喷淋灭火系统(1) 所有场所均设有自动喷淋灭火系统，其设计流量为16升／秒。
(2) 自动喷淋灭火系统设稳压泵稳压。
(3) 自动喷淋系统设水力报警系统一套。
(4) 喷淋泵采用100DL一2立式离心泵二台，一用一备。
(5) 室外设水泵接合器二套。
4．建筑灭火器配置要求本工程各层均设有灭火器。
各处均按中危险级配置灭火器。
四、管材1．给水管采用PVC给水管。
2．消防管、自动喷淋管采用镀锌钢管。
3．室内排水系统的立管采用硬聚氯乙烯螺旋管，横管采用硬聚氯乙烯排水管：室外排水管采用PVCU加筋排水管，但管径大于等于D600仍采用钢筋混凝土排水管。
暖通设计1．设计依据(1)采暖通风与空气调节设计规范(GBJ19—87)(2)民用建筑采暖通风设计技术措施(3)建筑设计防火规范(GBJ16—87)(4)有关设计任务书2．室内外设计计算参数3．工程概况(1)建筑类型：文化艺术中心(2)总建筑面积：17793.1平方米(3)空调面积：除地下室外全空调4．系统设计(1)办公区采用分体空调机。
(2)文化馆、图书馆、博物馆及商场均采用定风量低风速管道系统。
(3)冷热源设置A．分体空调机室外机组，全部置于屋顶。
B．文化馆、图书馆、博物馆及商场均采用屋顶式风冷冷(热)机组，全部置于屋顶。
上述冷热源设置的优点是室内不设空调机房不占建筑面积，施工维修方便。
5．管材与保温空调风管及一般送、排风管均采用镀锌钢板制作。
其壁厚按《全国通用通风管道计算表》表2选用。
排烟管道均用壁厚6≥1．6mm的钢板制作。
空调风管保温采用离心玻璃棉板材，厚度取30mm，防潮层采用复合铝箔。
6．消声、隔振措施(1)风机进、出口设非燃性软接头；(2)送、回风管设消声装置。
强电设计一、设计依据1．国家有关规范和标准2．供电局及业主就供电方案所协商的意见3．土建及水暖工种提供的用电负荷和控制要求二、设计范围新圩文化艺术中心内部的电力、照明、空调配电系统及防雷、接地。
三、供电电源1．变电站设置根据负荷容量及建筑单体的位置环境，拟分别在图书馆内设置一个配电房。
2．负荷等级除喷淋泵、应急灯、火灾报警控制器等消防设备仍按一级负荷供电外；其余按三级负荷供电。
3．电源新圩文化艺术中心由相应变电站引来二路700A-YJV22-2(4*240+PE120)电力电缆，进线电压220V/380V；此外由供电局提供一路低压独立电源100A-YJV22-4*50+PE25，以满足消防设备的双电源切换要求。
4．装机容量新圩文化艺术中心：照明、空调、电力装机容量620KW。
5．照度标准按国标设计，各主要部位照度标准值如下商场、休息厅100～150Lx 展示厅100～150Lx 培训室150～200Lx阅览室200～300Lx 办公室150～200Lx 报告厅150～200Lx 书库30～50Lx 门厅50～75Lx四、供电方式1．采用放射式配线方式向设备供电；建筑单体内基本采用二级配电。
2．屋顶风冷机组电源由配电间引来，由相应区域内的电源箱控制，屋面采用就地检修开关箱(劳防安全设施)，在各电源箱旁边，设置机组的线控开关板(此由机组配套)。
3．各办公室、电子室、琴房等各房间内，设有分体空调、照明、插座，为了便于管理，各房间内分别设置小回路数的终端配电箱，以避免其中一个房间内电气故障而影响其它房间。
4．室外厅园照明按区域设置专用配电箱，此待施工图阶段按环境工艺要求落实。
5．各房间内按常规设置嵌墙型插座；阅览室、多媒体检索、自动化培训部设置地面型插座，按10平方米（建筑面积）一组计算。
6．考虑到文化艺术中心为公共建筑，未成年人较多，人员可能对建筑布局不熟悉，一旦出现事故可能因慌乱而扩大事故面，所以本设计着重强调了疏散指示灯及镉镍电池应急照明，以提高建筑的安全性能。
7．水泵房内喷淋泵及其稳压泵各设一只电控箱，嵌墙安装，由双电源切换供电。
8．残疾人车道专门设置了地面照明，以保证夜间使用方便。
9．报告厅、多功能厅、展览室、商场等设置Lutron公司环境调光器，以便于节能，管理方便，提高房间内舒适性；此由配电间直接供电。
10．阅览室仅设计了一般照明，桌面局部灯槽照明有待工艺确定后进一步落实。
五、配线及安装方式1．由总配电柜至各分配电箱、终端箱均采用YJV-1KV电力电缆沿槽式电缆桥架敷设，其中消防用电设备采用NHYJV-1KV耐火电缆。
2．各分配电箱至设备均采用BV—500V塑料绝缘电线穿金属管保护。
3．电缆桥架在吊顶内梁底下敷设，要求横平竖直，接头齐全。
4．总配电柜采用10#槽钢作支架垫高安装，为便于从户外进线，柜子下方开地沟。
