RO反渗透纯水机工作原理图及配件功能介绍

RO机原理图主要部件的功能1、进水三通是连接自来水管和RO机进水管的连接件2、低压开关自来水停水，水压太低（低于0.5公斤），PP滤芯堵塞等原因造成泵吸空时提供电信号给制水系统，使机器停止工作。

3、进水电磁阀当机器开始工作时，打开管道水源；当机器停止工作时，切断管道水源。

4、变压器：使220V的电压变为22V,电流1.2A，机子功率28.8W/h5、增压泵为RO膜提供大于渗透压的压力一般为4.5~6.0公斤压力。

6、高压开关系统自动制水和自动停机的控制开关，当压力桶内制满水时，断开电路，停止制水。

当压力桶内缺水时接通电路，开始制水。

7、冲洗电磁阀在制水系统每次制水开始时或系统冲洗时打开，让水快速流过RO膜表面（15s-30s），RO膜被冲洗干净，避免膜堵塞，延长RO膜寿命。

8、废水比（1）按定量排放废水。

（2）保证RO膜的制水压力大于逆渗透压力。

9、压力桶临时储存纯净水的水桶各级滤芯的作用PP滤芯的作用：去除水中悬浮物，泥沙铁锈等固体杂质，延长前置活性炭滤芯的使用寿命。

颗粒活性炭/压缩活性炭作用：吸附水中的异色异味，有机物，余氯，农药残留等，使滤过水符合RO膜的进水要求。

RO膜的作用：利用反渗透原理，在压力驱动下，借助半透膜的选择截留作用，将溶液中的溶质与溶剂分开，将原水中的金属离子，水垢，细菌，病毒，有机物等杂质去除，获得高质量的直饮水。

后置活性炭（小T33）的作用：吸附压力桶内极微量的橡胶异味，向水中增加人体所需的矿物质，调节水的口感，使出水甘冽可口。

能量石的作用：能量石是后置活性炭的其中一种成分，富含了丰富的钙、铁、锌、硒等地下稀有物质，含有大量人体所需的护肤、养生的“微量元素”。

能够将水进行活化和矿化，转化水的酸碱度，使水变成小分子团的弱碱性水，含氧量高，渗透力强，更益人体吸收，可促进人体的新陈代谢。

树脂滤芯的作用：离子交换法是液相中的离子和固相中离子间所进行的的一种可逆性化学反应，当液相中的某些离子较为离子交换固体所喜好时，便会被离子交换固体吸附，为维持水溶液的电中性，所以离子交换固体必须释出等价离子回溶液中，能软化水中的水垢。

反渗透膜RO（Reverse Osmosis）反渗透技术是利用压力差为动力的膜分离过滤技术，其孔径小至纳米级（1纳米=10-9米），在一定的压力下，H2O分子可以通过RO膜，而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法透过RO膜，从而使可以透过的纯水和无法透过的浓缩水严格区分开来。

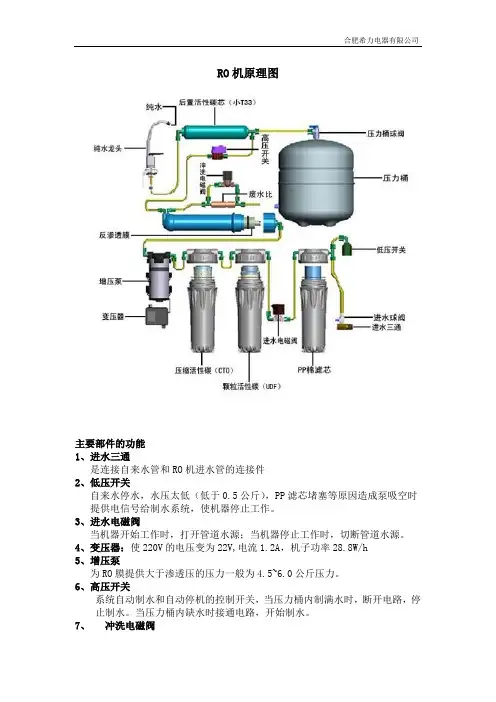

反渗膜工作原理图：反渗透原理图及常规工艺流程图:反渗透装置主要由高压泵、反渗透膜和控制部分组成。

高压泵对源水加压，除水分子可透过RO膜外，水中的其它物质（矿物质、有机物、微生物等）几乎都被拒于膜外，无法透过RO膜而被高压浓水冲走。

反渗透技术的特点：1、反渗透的脱盐率高，单只膜的脱盐率可达99%，单级反渗透系统脱盐率一般可稳定在90%以上，双级反渗透系统脱盐率一般可稳定在98%以上。

2、由于反渗透能有效去除细菌等微生物、有机物，以及金属元素等无机物，出水水质极大地优于其它方法。

3、反渗透制纯水运行成本及人工成本低廉，减少环境污染。

4、减缓了由于源水水质波动而造成的产水水质变化，从而有利于生产中水质的稳定，这对纯水产品质量的稳定有积极的作用。

5、可减少后续处理设备的负担，从而延长后续处理设备的使用寿。

反渗透系统故障判断和解决手段延长反渗透膜使用寿命的方法反渗透技术已被广泛用于各类水的脱盐工艺中。

目前纯水工程中使用的多为进口的低压聚酰胺复合膜。

反渗透设备的装配水平和工艺都已比较成熟和完善。

然而设备在使用过程中,膜的使用寿命和性能衰减比较严重,往往达不到预期的设计水平(如三年保质期),主要问题为膜的使用、保养不当和膜的污染。

1防止膜性能的损坏新的反渗透膜元件通常浸润1%NaHSO3和18%的甘油水溶液后贮存在密封的塑料袋中。

在塑料袋不破的情况下,贮存1年左右,也不会影响其寿命和性能。

当塑料袋开口后,应尽快使用,以免因NaHSO3在空气中氧化,对元件产生不良影响。

因此膜应尽量在使用前开封。

设备试机完后,我们采用过两种方法保护膜。

反渗透纯水机RO膜的材料组成部件及结构原理介绍说明反渗透纯水机RO膜的材料组成部件及结构原理介绍说明-反渗透膜,RO膜,反渗透膜原理,RO膜原理。

一、材料组成:1(醋酸纤维素: 醋酸纤维素(CA)膜是由二醋酸纤维素和三醋酸纤维素的铸膜液及二者混合物浇铸而成。

随着乙酰基含量的增加，盐截留率与化学稳定性增加而水通量下降。

Loeb-Sourirajan 不对称结构是使用一“医用刮刀”(“doctor blade”)把CA、乙醇或乙醚溶液浇铸在一多孔基片(如帆布)上，表面经空气干燥产生一薄皮层而形成。

在较大孔层之上的致密表皮是由约0.2μm厚的薄层组成，膜的总厚度约100μm.该技术也可用于管状的和中空纤维状膜的浇铸。

反渗透膜,RO膜,反渗透膜原理,RO膜原理。

CA膜的化学稳定性差,在运转期间会发生水解, 其水解速度与温度及pH条件有关。

醋酸纤维素膜可在温度0,30?及pH值4.0,6.5下连续操作。

这些膜也会被生物侵蚀, 但由于它们具有可连续暴露在低含氯量环境下的能力,故可以消除生物侵蚀。

膜稳定性差的结果导致膜截留率随操作时间增长而下降。

然而, 这些材料的普及是由于它们具备广泛的来源和低廉的价格。

反渗透膜,RO膜,反渗透膜原理,RO膜原理。

2(芳香聚酰胺:不对称芳香聚酰胺(Aramid)膜(Richter和Hoehn 1971)以中空纤维形式为所首创。

这些纤维是由溶液纺丝而成。

由控制纺丝液溶剂的蒸发在纤维外表面形成约0.1,1.0μm的致密表皮层。

余下的纤维结构是约26μm厚的一层多孔支撑结构。

盐的截流作用发生在致密层。

为了进一步提高截留性能，当中空纤维膜用于苦咸水脱盐时，对膜采用聚乙烯基甲基醚(PT-A)进行后处理，用于海水脱盐则用PT-A与鞣酸(PT-A)作后处理。

与纤维素膜相比，芳香聚酰胺膜的特点是具有优良的化学稳定性。

它们能在温度0,30? pH4,11件连续操作，且不会被生物侵蚀。

然而芳香聚酰胺膜若连续暴露在含氯环境中，则易受氯侵蚀，因此，对他们处理的进料液进行脱氯是重要的。

RO机及各个部件原理RO（Reverse Osmosis）机是一种利用逆渗透原理进行过滤和净化水的设备。

它可以去除水中的悬浮物、氯、重金属、有机物等污染物，提供健康安全的水源。

RO机主要由以下几个部件组成：1.预处理装置：RO机的预处理装置通常包括预处理过滤器和活性炭过滤器。

预处理过滤器用于去除水中的沙子、泥土、悬浮物等大颗粒杂质，以保护后续过滤器的正常运行。

而活性炭过滤器则用于去除水中的氯和有机物。

2.高压泵：高压泵是RO机的核心部件，它产生高压水流，将水推进通过半透膜（RO膜）的过程中。

高压泵的作用是为了克服反渗透过程中的渗透压差，使水能够通过RO膜。

3.RO膜：RO膜是RO机中最重要的组件，它是一种半透膜，具有微孔结构，能够过滤掉水中的溶解性固体和溶解性有机物。

RO膜能够保留水分子，同时去除水中的离子、重金属、有机物等杂质。

RO膜的工作原理是利用反渗透作用，即在高压泵的作用下，水分子通过RO膜而溶质被截留。

4.储水桶：储水桶是RO机的最后一个部件，它用于储存经过反渗透过滤后的水，以便随时取用。

储水桶通常具有一个自动补水装置，当储水桶中的水下降到一定水平时，自动补水装置会启动，将自来水接入RO机进行过滤和净化。

RO机的工作原理如下：当水进入RO机后，首先经过预处理装置进行过滤，去除大颗粒杂质、悬浮物、氯和有机物等。

然后，通过高压泵产生的高压水流，将水推进RO膜中。

由于RO膜的特殊结构，水分子能够通过RO膜，而溶质被截留。

经过一系列的过滤和净化过程，RO膜保留水分子，并去除溶解性固体、溶解性有机物、重金属等杂质。

最后，经过RO膜过滤和净化的水流进入储水桶，可以随时取用。

RO机的优点是能够有效去除水中的各种污染物，提供安全可靠的饮用水源。

但它也存在一些缺点，例如处理速度较慢、产水量相对较少。

此外，RO机会将一定量的水排放为废水，造成水资源的浪费。

总体来说，RO机是一种利用逆渗透原理进行水过滤和净化的设备。

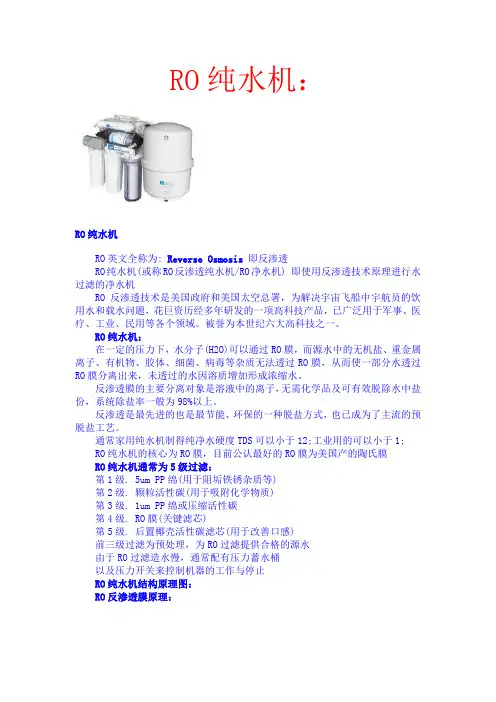

RO纯水机：RO纯水机RO英文全称为: Reverse Osmosis即反渗透RO纯水机(或称RO反渗透纯水机/RO净水机) 即使用反渗透技术原理进行水过滤的净水机RO反渗透技术是美国政府和美国太空总署，为解决宇宙飞船中宇航员的饮用水和载水问题，花巨资历经多年研发的一项高科技产品，已广泛用于军事、医疗、工业、民用等各个领域。

被誉为本世纪六大高科技之一。

RO纯水机：在一定的压力下，水分子(H2O)可以通过RO膜，而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法透过RO膜，从而使一部分水透过RO膜分离出来，未透过的水因溶质增加形成浓缩水。

反渗透膜的主要分离对象是溶液中的离子，无需化学品及可有效脱除水中盐份，系统除盐率一般为98%以上。

反渗透是最先进的也是最节能、环保的一种脱盐方式，也已成为了主流的预脱盐工艺。

通常家用纯水机制得纯净水硬度TDS可以小于12;工业用的可以小于1;RO纯水机的核心为RO膜，目前公认最好的RO膜为美国产的陶氏膜RO纯水机通常为5级过滤：第1级. 5um PP绵(用于阻垢铁锈杂质等)第2级. 颗粒活性碳(用于吸附化学物质)第3级. 1um PP绵或压缩活性碳第4级. RO膜(关键滤芯)第5级. 后置椰壳活性碳滤芯(用于改善口感)前三级过滤为预处理，为RO过滤提供合格的源水由于RO过滤造水慢，通常配有压力蓄水桶以及压力开关来控制机器的工作与停止RO纯水机结构原理图：RO反渗透膜原理：RO膜工作原理反渗透膜的孔径大都为1纳米(1nm=10×10m)，它的分离对象是溶解中的离子和分子量几百以上的有机物。

只能透过溶剂而不能透过溶质的膜一般称之为理想的半透膜。

当把溶剂和溶液（或把两种不同浓度的溶液）分别置于此膜的两侧时，纯溶剂将自然穿过半透膜而自发地向溶液（或从低溶液向高浓度溶液）一侧流动,这种现象叫渗透（Osmosis）。

当渗透过程进行到溶液的液面产生一个压力，以抵销溶剂向溶液方向流动的趋势，即达到平衡，此压力称为该溶液的渗透压。

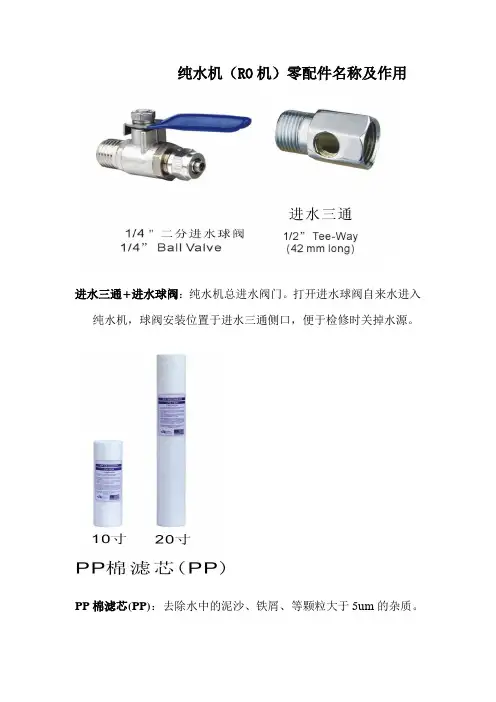

纯水机（RO机）零配件名称及作用进水三通+进水球阀：纯水机总进水阀门。

打开进水球阀自来水进入纯水机，球阀安装位置于进水三通侧口，便于检修时关掉水源。

PP棉滤芯(PP)：去除水中的泥沙、铁屑、等颗粒大于5um的杂质。

低压开关：当原水达到0.5kg/cm2时，接通电源使机器正常运行，当断水或水压达不到0.5 kg/cm2时切断电源，防止水泵空转。

增压泵：给自来水加压达到5-8Kg/ cm2以满足RO膜制水的压力及流量需求。

颗粒活性碳滤芯（UDF）：预过滤，去除\吸附水中氯、臭味、甲烷、农药、化肥及其它物质。

压缩性活性炭棒（CTO）：去除水中异色、异味、余氯重金属及有机物等其他有害的物质。

进水电磁阀：当电源接通时,进水电磁阀打开使机器正常造水，当机器停止后切断水源阻止水过去,防止水从废水管流走。

使用电压：24VRO膜：又叫反渗透膜，它是依靠机器对源水所施加的压力，使源水中水分透过RO膜。

而把源水中的细微杂质、过多的无机物、重金属离子、细菌、病毒、农药、三氯甲烷等其他有害物质统统残留下来，并通过连续排放的浓水将这些有害异物及盐分排出。

进而得到十分洁净的饮用水。

它的孔径只有0.0001微米。

它对水中粒径最小的无机盐离子的去除率在90-96%以上。

对细菌、病毒等有害物的去除率在99.99以上。

（理论上可以说成100% ）细菌，病毒与RO膜的孔径的比较细菌病毒RO膜孔经(约0.0001微米)逆止阀：工程上也叫单向阀，防止纯水倒流与废水一起排走。

安装位置于RO膜纯水出口。

高压开关：当纯水达到3Kg/ cm2时切段电源使纯水机停机。

纯净水排出系统（比如打开龙头放水）水压减小到1.5Kg/ cm2时自动接通电源使机器进入正常制水状态。

压力储水桶：储存纯水以供备用，气压0.4-0.8Kg/ cm2。

气嘴，给压力桶补气或放气。

家用机标准配置为：3.2G铁\4.0G塑料，商用机标准配置为11G铁。

压力桶球阀：压力储水桶的阀门，便于检修时关闭压力桶。

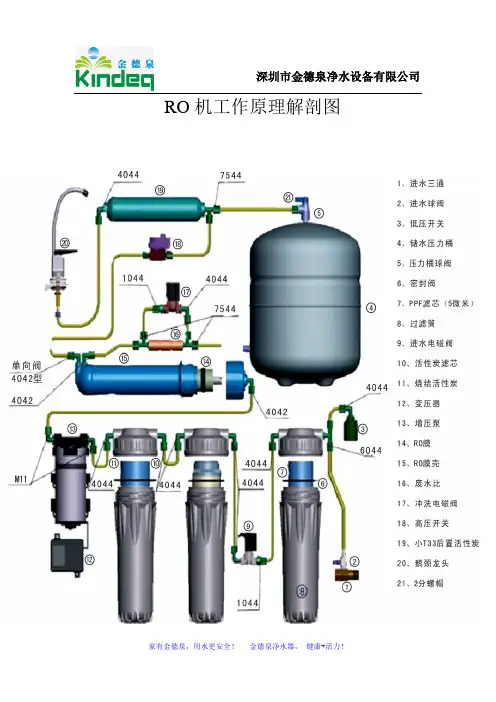

RO机工作原理解剖图
一般灰尘50微米细菌0.5微米
过滤性病毒0.02微米重金属离子0.005微米
RO膜孔径0.0001微米
纯水机各种零配件的功能简介
★低压开关：自来水停水、水压太低（≤0.05MPa）、PPF 滤芯堵塞等原因，造成水泵吸空时，低压开关（常开触点）提供电信号给制水系统，机器报警并停止制水。

★高压开关：当压力储水桶水满时，储水桶内水压达到0.25Mpa,高压开关（常闭触点）在水压作用下切断系统电源，停止制水。

★冲洗、废水组合电磁阀：在制水系统每次开始制水时自动打开18秒，让水快速流过RO膜表面，将RO膜表面冲洗干净，避免RO膜堵塞，延长RO膜寿命。

★进水电磁阀：在系统停止制水时，切断系统水源，防止在自来水压力作用下，水慢慢透过RO膜，造成机器废水流不停。

★废水比例器：为RO膜需要建立大于渗透压的压力而起到阻止作用。

★高压泵：为RO膜提供反渗透压力
★微电脑盒：控制主机制停水，显示机器工作状态主要技术参数。

今天给大家介绍一下纯水机结构以及组成的配件的功能上给大家详细讲解纯水机，方便大家更好的了解纯水机，驾驭纯水机，维修纯水机比较得力。

纯水机（反渗透RO机）的组成：1、低压开关；2、高压开关；3、增压泵；4、废水比；5、进水电磁阀；6、冲洗电磁阀；7、压力桶；8、进水小球阀；9、压力桶小球阀；10、逆止阀、单向阀；11、变压器；12、电脑控制板。

13、滤芯。

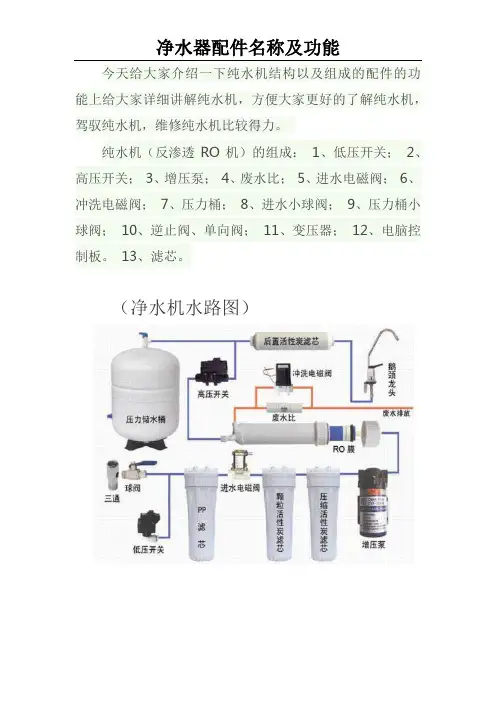

（净水机水路图）
变压器：
增压泵：
（进水电磁阀原理图）
（废水电磁阀原理图）
低压开关：
高压开关：
减压阀：（注：一般机器不会配备，只是水压较大的地方会配备）
压力桶：
（压力桶原理图）
进水三通+球阀：
逆止阀/单向阀：
压力桶球阀：
鹅颈龙头：
各级滤芯作用：
PP棉滤芯：
颗粒活性炭：
净水器配件名称及功能
压缩活性炭：
RO反渗透膜：
讲解了净水器每一个配件的作用，及相应配件出现问题可能出现的状况。

希望每一个净水人士都可以清楚明白的了解净水器产品，更加准确快速的判断和维修净水器产品。

（1） 技术服务培训稿一、净道直饮水（RO ）机的工艺流程 自来水 第一级PP 棉过滤器进水电磁阀 第二级颗粒活性碳过滤器第三级精密活性炭过滤器 压力泵 RO 膜纯水 逆止阀 T33聂壳滤芯鹅颈龙头用水二、净道直饮水（RO ）机的工艺流程构造图三、净道直饮（RO）水机各部位名称及作用1、进水球阀：纯水机总进水阀门，打开进水球阀，自来水进入水机，安装位置于进水三通侧口，便于检修时关掉水源。

2、PP棉过滤器：孔径5微米，沉积式前过滤，除去尘土，铁锈，沙砾等大于5微米的物质。

3、低压开关：当水压达到0.5kg/c㎡时，接通电源，使机器正常运行；当断水或水压达不到0.5kg/c㎡时，切断电源，使机器停止运行，防止压力泵空转。

4、压力泵：给自来水加压达到5kg/c㎡，以满足RO膜制水的压力及流量需求。

5、颗粒活性碳过滤器：预过滤，除去氯臭味，甲烷，农药，化肥及其它物质。

6、精密活性炭过滤器：除去由于颗粒活性碳脱落产生细小颗粒物质，以及进一步除氯。

7、进水电磁阀：当电源接通时，自来水经过进水电磁阀，使纯水机正常制水；当机器停止后切断水源，阻止水过去，通过浓缩水路排走。

8、RO膜：又叫逆渗透膜，它是依靠机器对原水所施加的压力，使原水中水分子透过RO膜，而把原水中的细微杂质，过多的无机盐、有机物、重金属离子、细菌、病毒、农药、三氯甲烷废物等其它有害物质统统截留下来，并通过连续排放的浓水将这些水中有害异物及盐分排出，进而得到十分洁净的饮用水。

它的孔径只有0.0001微米，它对水中粒径最小的无机盐…离子的去除率在90—96%以上,对细菌、病毒等有害异物的去除率在99.99%以上（理论上可以说成是100%）。

细菌、病毒与RO膜孔径的比较.0.02-0.4微米）0.0001微米）9、逆止阀：工程上也叫单向阀，纯净水满，系统内压力达到 2.3±0.1kg/c ㎡后，防止高压纯水倒流与废水一起排走。

10、高压开关：自动控制纯水机工作，当纯净水的水压达到2.3±0.1kg/c㎡时，切断电源，使纯水机停机；纯净水排出系统（比如打开龙头放水），水压减小，自动接通电源，使机器进入正常制水状态。

一.RO反渗透纯水机工作原理解剖图二.各配件名称及功能介绍1.进水球阀：纯水机总进水阀门，打开进水阀，原水进入纯水机，安装位置位于进水三通侧口，便于安装和维修水机的关掉水源。

2.低压开关:整机缺水保护作用,当自来水压力达到设定值时,低压开关闭合,接通制水电路,纯水机正常工作。

当停水或水压低于设定值时，低压开关断开，切断制水电路，纯水机停止工作，泵停止动转，降低功耗。

3.进水电磁阀:当电源接通时,自来水通过进水电磁阀,使纯水机正常制水。

当纯水机停止后，切断电源，阻止水流通过，通过浓缩水路排走。

4.高压开关：当压力桶水满或达到设定的压力值时，高压开关断开，切断制水电路，机器停止工作。

当压力桶压力小于设定值时，高压开关闭合，接通电路，整机恢复制水，纯水机正常工作。

5.增压泵：给自来水加压，以满足RO膜制水的压力及流量需求，为RO膜能正常工作，创造一个稳定的环境。

6.RO膜:又叫逆渗透膜，它是依靠泵对原水增加压力，使原水中水分能过RO 膜，而原水中的细微杂质，过多的无机盐，有机物，重金属离子，细菌，病毒，农药，三氯甲烷等有毒有害物质统统被截留下来，并通过浓缩水路排出。

过滤孔径只有0.0001微米,对水中细菌,病毒等的去除率在99.9%以上,理论上是100%。

7.PP棉:初级过滤,去除水中的铁锈,泥沙等大颗料物，过滤直径大于5微米的杂质。

8.UDF滤芯:颗粒活性碳，吸附水中氯、异色、异味等有害物质。

9.CTO滤芯:压缩活性碳，更进一步更大面积化的吸附水中的余氯、异味，过滤直径大于1微米的杂质。

10.T33滤芯:改善口感，使纯水甘甜可口。

11.电脑板：控制纯水机各配件工作，传达工作指令给各个配件。

检测到水机不良则自动报警并停机。

12.电源：将220V交流电降为24V直流电，为整机提供工作电压、电流，使机器正常工作。

跃龙科技倾力自主研发的物联网电脑板，安装到传统水机上，就能实现智能化。

用户可通过手机实时查看水机状态、滤芯寿命、水质情况，如果净水器漏水，用户可第一时间远程关闭设备，并通知厂商维修。

（1） 技术服务培训稿一、净道直饮水（RO ）机的工艺流程 自来水 第一级PP 棉过滤器进水电磁阀 第二级颗粒活性碳过滤器第三级精密活性炭过滤器 压力泵 RO 膜纯水 逆止阀 T33聂壳滤芯鹅颈龙头用水二、净道直饮水（RO ）机的工艺流程构造图三、净道直饮（RO）水机各部位名称及作用1、进水球阀：纯水机总进水阀门，打开进水球阀，自来水进入水机，安装位置于进水三通侧口，便于检修时关掉水源。

2、PP棉过滤器：孔径5微米，沉积式前过滤，除去尘土，铁锈，沙砾等大于5微米的物质。

3、低压开关：当水压达到0.5kg/c㎡时，接通电源，使机器正常运行；当断水或水压达不到0.5kg/c㎡时，切断电源，使机器停止运行，防止压力泵空转。

4、压力泵：给自来水加压达到5kg/c㎡，以满足RO膜制水的压力及流量需求。

5、颗粒活性碳过滤器：预过滤，除去氯臭味，甲烷，农药，化肥及其它物质。

6、精密活性炭过滤器：除去由于颗粒活性碳脱落产生细小颗粒物质，以及进一步除氯。

7、进水电磁阀：当电源接通时，自来水经过进水电磁阀，使纯水机正常制水；当机器停止后切断水源，阻止水过去，通过浓缩水路排走。

8、RO膜：又叫逆渗透膜，它是依靠机器对原水所施加的压力，使原水中水分子透过RO膜，而把原水中的细微杂质，过多的无机盐、有机物、重金属离子、细菌、病毒、农药、三氯甲烷废物等其它有害物质统统截留下来，并通过连续排放的浓水将这些水中有害异物及盐分排出，进而得到十分洁净的饮用水。

它的孔径只有0.0001微米，它对水中粒径最小的无机盐…离子的去除率在90—96%以上,对细菌、病毒等有害异物的去除率在99.99%以上（理论上可以说成是100%）。

细菌、病毒与RO膜孔径的比较.0.02-0.4微米）0.0001微米）9、逆止阀：工程上也叫单向阀，纯净水满，系统内压力达到 2.3±0.1kg/c ㎡后，防止高压纯水倒流与废水一起排走。

10、高压开关：自动控制纯水机工作，当纯净水的水压达到2.3±0.1kg/c㎡时，切断电源，使纯水机停机；纯净水排出系统（比如打开龙头放水），水压减小，自动接通电源，使机器进入正常制水状态。
