2017年广东工业大学电力电子复试回忆题

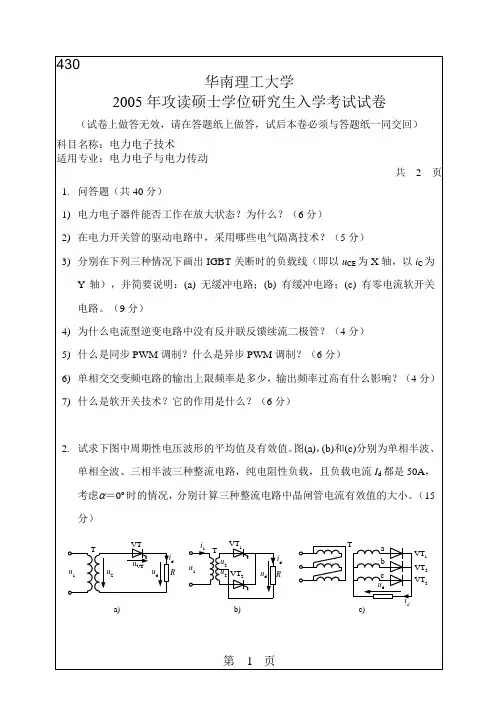

430华南理工大学2005年攻读硕士学位研究生入学考试试卷（试卷上做答无效，请在答题纸上做答，试后本卷必须与答题纸一同交回） 科目名称：电力电子技术适用专业：电力电子与电力传动共 2 页1. 问答题（共40分）1) 电力电子器件能否工作在放大状态？为什么？（6分） 2) 在电力开关管的驱动电路中，采用哪些电气隔离技术？（5分）3) 分别在下列三种情况下画出IGBT 关断时的负载线（即以u CE 为X 轴，以i C 为Y 轴），并简要说明：(a) 无缓冲电路；(b) 有缓冲电路；(c) 有零电流软开关电路。

（9分）4) 为什么电流型逆变电路中没有反并联反馈续流二极管？（4分） 5) 什么是同步PWM 调制？什么是异步PWM 调制？（6分）6) 单相交交变频电路的输出上限频率是多少，输出频率过高有什么影响？（4分） 7) 什么是软开关技术？它的作用是什么？（6分）2. 试求下图中周期性电压波形的平均值及有效值。

图(a)，(b)和(c)分别为单相半波、单相全波、三相半波三种整流电路，纯电阻性负载，且负载电流I d 都是50A ，考虑 ＝0o 时的情况，分别计算三种整流电路中晶闸管电流有效值的大小。

（15分）a)u 1TRu 2u 2i 1VT 1VT 2u da b c Tu di dVT 2VT 1VT 3i db)c)T VT Ru 1u 2u VTu di d3. 具有续流二极管的三相半波可控整流电路，阻感负载，R =10Ω，L =∞，U 2=220V ，当α＝60º时，求：1）负载平均直流电压U d ，2）负载平均电流I d ，3）晶闸管电流平均值I dT ，4）续流二极管电流平均值I dD ，5）并作出负载电压u d 和负载电流i d 波形图。

（25分）4. 一单相交流调压器，电源为工频220V ，阻感串联负载，其中R ＝0.5Ω，L ＝2mH 。

试求：1）开通角α的变化范围；2）/2απ=时（此时晶闸管导通角θ ≈ 136.2o ）负载电流有效值，输出功率及此时电源侧的功率因数。

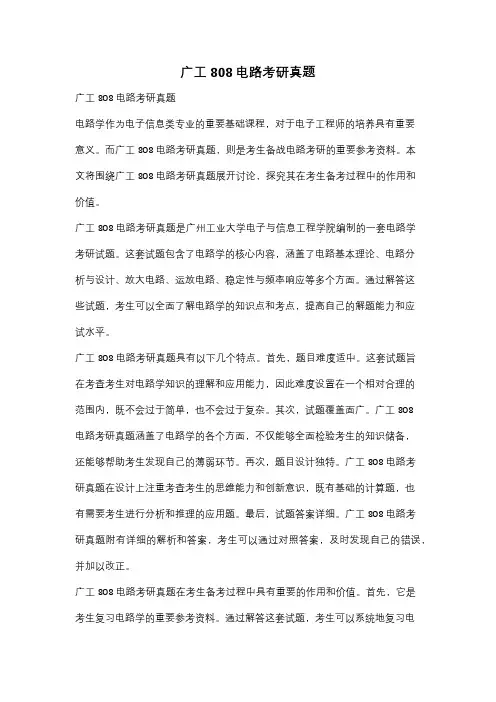

广工808电路考研真题广工808电路考研真题电路学作为电子信息类专业的重要基础课程，对于电子工程师的培养具有重要意义。

而广工808电路考研真题，则是考生备战电路考研的重要参考资料。

本文将围绕广工808电路考研真题展开讨论，探究其在考生备考过程中的作用和价值。

广工808电路考研真题是广州工业大学电子与信息工程学院编制的一套电路学考研试题。

这套试题包含了电路学的核心内容，涵盖了电路基本理论、电路分析与设计、放大电路、运放电路、稳定性与频率响应等多个方面。

通过解答这些试题，考生可以全面了解电路学的知识点和考点，提高自己的解题能力和应试水平。

广工808电路考研真题具有以下几个特点。

首先，题目难度适中。

这套试题旨在考查考生对电路学知识的理解和应用能力，因此难度设置在一个相对合理的范围内，既不会过于简单，也不会过于复杂。

其次，试题覆盖面广。

广工808电路考研真题涵盖了电路学的各个方面，不仅能够全面检验考生的知识储备，还能够帮助考生发现自己的薄弱环节。

再次，题目设计独特。

广工808电路考研真题在设计上注重考查考生的思维能力和创新意识，既有基础的计算题，也有需要考生进行分析和推理的应用题。

最后，试题答案详细。

广工808电路考研真题附有详细的解析和答案，考生可以通过对照答案，及时发现自己的错误，并加以改正。

广工808电路考研真题在考生备考过程中具有重要的作用和价值。

首先，它是考生复习电路学的重要参考资料。

通过解答这套试题，考生可以系统地复习电路学的各个知识点，加深对电路学的理解和掌握。

其次，它是考生检验自己学习成果的重要工具。

考生可以通过解答这套试题，检验自己对电路学知识的掌握情况，找出自己的不足之处，并进行有针对性的复习和提高。

再次，它是考生提高解题能力和应试水平的重要途径。

广工808电路考研真题设计独特，注重考查考生的思维能力和创新意识，通过解答这些试题，考生可以提高自己的解题思路和方法，培养自己的应试能力。

新版广东工业大学电气工程专业考研经验考研参考书考研真题回想起去年这个时候，自己还在犹豫是不是要遵从自己的梦想，为了考研奋斗一次。

当初考虑犹豫了很久，想象过所有的可能性，但是最后还是决定放手一搏。

为什么呢？有一个重要的考量，那就是对知识的渴望，这话听来可能过于空洞吧，但事实却是如此。

大家也都可以看到，当今社会的局势，浮躁，变动，不稳定，所以我经常会陷入一种对未来的恐慌中，那如何消除这种恐慌，个人认为便是充实自己的内在，才不至于被一股股混乱的潮流倾翻。

而考研是一条相对比较便捷且回报明显的路，所以最终选择考研。

所幸的是结局很好，也算是没有白费自己将近一年的努力，没有让自己浑浑噩噩的度过大学。

在准备备考的时候，我根据自己的学习习惯，做了一份复习时间规划。

并且要求自己严格按照计划进行复习。

给大家一个小的建议，大家复习的时候一定要踏踏实实的打好我们的基础，复习比较晚的同学也不要觉得时间不够，因为最后的成绩不在于你复习了多少遍，而是在于你复习的效率有多高，所以在复习的时候一定要坚持，调整好心态，保证自己每天都能够有一个好的学习状态，不要让任何事情影响到你，做好自己！在此提醒大家，本文篇幅较长，因为想讲的话实在蛮多的，全部是我这一年奋战过程中的想法、经验以及走过的弯路，希望大家看完可以有所帮助。

最后结尾处会有我在备考中收集到的详细资料，可供各位下载，请大家耐心阅读。

广东工业大学电气工程专业初试科目：101思想政治理论201英语一301数学一808电路理论参考书目：《电路》（第五版）原著邱关源、修订罗先觉，高等教育出版社，2006年众所周知，真题是考研英语复习的treasure，正所谓真题吃透，英语不愁！那应该什么时候开始拿真题练手呢？假如你是从1月份开始准备考研，考虑到你第一个月刚入门，决心不定、偷工减料，并且觉得考研难不时地需要给自己做点心理建设，那么1月份等同于没学。

真正投入考研事业要从2月份开始算：2、3月两个月的时间怎么也可以背完一轮单词并学到一点语法皮毛了，故在4月这个春暖花开之际刚好可以开始练习真题啦~千万不要单词没背多少或者跳过语法直接做真题，这样不仅做题过程很生涩，而且囫囵吞枣只能是浪费真题，关于真题大家可参考木糖的。

广东工业大学考试试卷 ( A )课程名称: 电力电子技术考试时间:第周星期五 ( 月日)1．试写出DC→DC、DC→AC、AC→AC和AC→DC转换器的名称。

答：转换器的名称对应如下：DC→DC：斩波器或脉宽调制变换器。

DC→AC：逆变器；AC→AC：交流调压或变频器 C→DC：整流器2．整流电路多重化的主要目的是什么？答：整流电路多重化的主要目的是：（1）在采用相同的器件时可以达到更大的功率。

（2）可以减少交流侧输入电流的谐波或提高功率因数。

3．设单相全控整流电路的直流侧接大电感负载，负载两端并接续流二极管对直流输出电压有什么作用？答：单相全控整流电路并接蓄流二极管是为了使交流电压进入负半周时，由蓄流二极管蓄流，使晶闸管关断，提高整流输出电压的平均值。

4．简要说明形成SPWM控制的工作原理。

答：将一个任意正弦波电压分成N等份，并把该任意波曲线每一等份所包围的面积都用一个与其面积相等的等幅矩形脉冲来代替，且矩形脉冲的中点与相应任意波等份的中点重合，得到一系列按照正弦规律变化而和正弦波等效的波形,这就是SPWM波形。

SPWM控制就是利用脉冲对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替所需要的正弦波形。

5．什么是零电压开关？什么是零电流开关？答：零电压开关：使开关在开通或关断时开关处两端电压为零，则开关开通或关断时就不会产生损耗和噪音。

零电流开关：使开关在开通或关断时流过开关两端的电流为零，则开关开通或关断时就不会产生损耗和噪音。

二.(15分)某一电路如下图所示，试完成如下内容：1．该电路的名称是什么？（3分）2．说明该电路的工作原理；（6分）解： 1.升压斩波电路。

2.假设电路中电感L 值很大,电容C 值也很大。

当V 处于通态时，电源E 向电感L 充电，充电电流基本恒定为i 1，同时电容C 上的电压向负载R 供电，因为C 值很大，基本保持输出电压U 0为恒值，记为U 0。

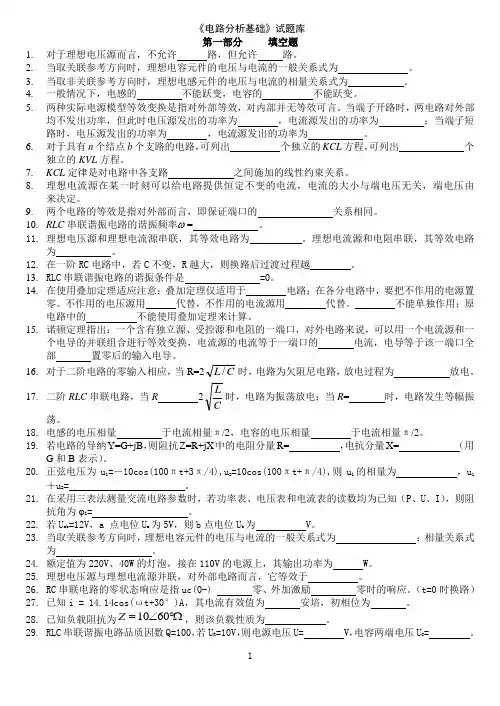

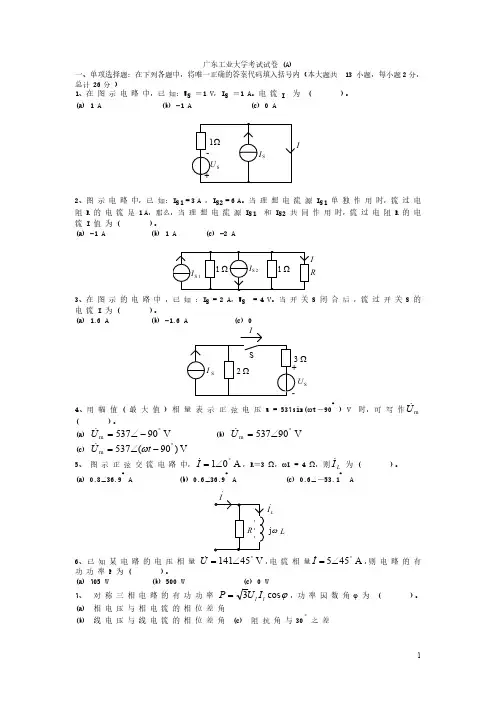

《电路分析基础》试题库第一部分 填空题1. 对于理想电压源而言，不允许 路，但允许 路。

2. 当取关联参考方向时，理想电容元件的电压与电流的一般关系式为 。

3. 当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为 。

4. 一般情况下，电感的 不能跃变，电容的 不能跃变。

5. 两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。

当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 ，电流源发出的功率为 ；当端子短路时，电压源发出的功率为 ，电流源发出的功率为 。

6. 对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列出 个独立的KVL 方程。

7. KCL 定律是对电路中各支路 之间施加的线性约束关系。

8. 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由来决定。

9. 两个电路的等效是指对外部而言，即保证端口的 关系相同。

10. RLC 串联谐振电路的谐振频率ω = 。

11. 理想电压源和理想电流源串联，其等效电路为 。

理想电流源和电阻串联，其等效电路为 。

12. 在一阶RC 电路中，若C 不变，R 越大，则换路后过渡过程越 。

13. RLC 串联谐振电路的谐振条件是 =0。

14. 在使用叠加定理适应注意：叠加定理仅适用于 电路；在各分电路中，要把不作用的电源置零。

不作用的电压源用 代替，不作用的电流源用 代替。

不能单独作用；原电路中的 不能使用叠加定理来计算。

15. 诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说，可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的 电流，电导等于该一端口全部 置零后的输入电导。

16. 对于二阶电路的零输入相应，当R=2C L /时，电路为欠阻尼电路，放电过程为 放电。

17. 二阶RLC 串联电路，当R 2CL 时，电路为振荡放电；当R = 时，电路发生等幅振荡。

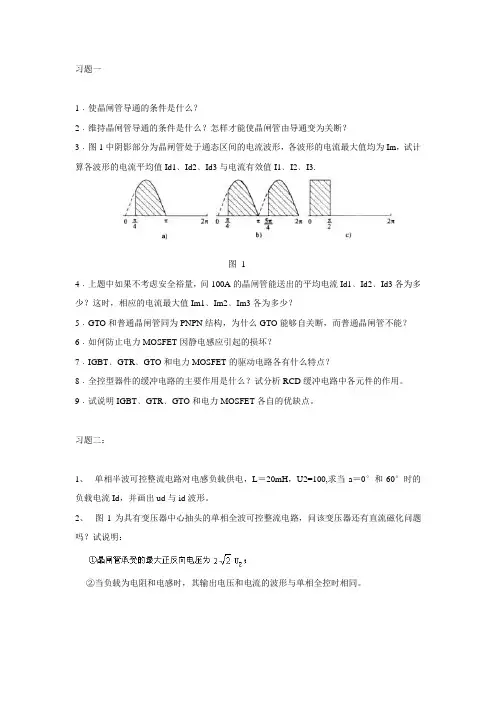

习题一1﹒使晶闸管导通的条件是什么？2﹒维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？3﹒图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1﹑Id2﹑Id3与电流有效值I1﹑I2﹑I3.图14﹒上题中如果不考虑安全裕量，问100A的晶闸管能送出的平均电流Id1﹑Id2﹑Id3各为多少？这时，相应的电流最大值Im1﹑Im2﹑Im3各为多少？5﹒GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？6﹒如何防止电力MOSFET因静电感应引起的损坏？7﹒IGBT﹑GTR﹑GTO和电力MOSFET的驱动电路各有什么特点？8﹒全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各元件的作用。

9﹒试说明IGBT﹑GTR﹑GTO和电力MOSFET各自的优缺点。

习题二：1、单相半波可控整流电路对电感负载供电，L＝20mH，U2=100,求当a＝0°和60°时的负载电流Id，并画出ud与id波形。

2、图1为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：②当负载为电阻和电感时，其输出电压和电流的波形与单相全控时相同。

图13、单相桥式全控整流器电路，其中，U2=100V，负载中R＝2Ω,L值极大，当a＝30°时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2;③考虑安全裕量，确定晶闸管的额定电压和额定电流。

4、单相桥式半控整流电路，电阻性负载，画出整流二极管在一周期内承受的电压波形。

5、单相桥式全控整流电路，U2＝100V，负载中R=20Ω,L值极大，反电动势E＝60V，当a＝30°时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2 ;③考虑安全裕量，确定晶闸管的额定电压和额定电流。

广东工业大学（2010原版试卷代理5元一份）机电工程学院机械设计2001——2003，2008-2010 微机原理（控制理论与控制工程、检测技术与自动化装置专业）2001 微机原理（自）（控制工程、检测技术、系统工程专业）2002 微机原理（控制工程、检测技术、系统工程专业）2003 微机原理（控制理论与控制工程、检测技术与自动化装置、系统工程、电力系统及其自动化专业）2005 微机原理（机电、机设）（机械电子工程、机械设计及理论专业）2000 微机原理（Z80）（机械电子工程、机械设计及理论专业）2001 微机原理（测试计量技术与仪器、信号与信息处理专业）2005 微机原理及应用（电力电子）（电力电子与电力传动专业）2000 微机原理及应用（电力电子与电力传动专业）2001，2003 微机原理及应用（机电、机设、机制专业）（8086CPU）2002——2003 微机原理与接口（测试计量技术与仪器专业）2002——2003 C语言（通讯与信息系统、信号与信息处理专业）2007 C语言（通信与信息处理、信号与信息处理专业）2008——2009 C语言程序设计（机械制造及其自动化、机械电子工程、机械设计及理论、信号与信息处理专业）2005——2006 C语言程序设计（机）（机制、机械电子工程、机械设计及理论专业）2003 C语言程序设计（机）（机械电子工程、机械设计及理论专业）2002 C语言程序设计（机械电子工程专业）2000——2001 C语言程序设计（计算机应用技术专业）2001 C语言程序设计（计）（计算机应用技术专业）2002 C语言与数据结构（计算机应用技术专业）2000 材料与能源学院大学物理2002——2003 材料力学2001——2003，2005 金属材料及热处理2001——2002 高分子物理2005 信息工程学院C语言（通讯与信息系统、信号与信息处理专业）2007 C语言（通信与信息处理、信号与信息处理专业）2008——2009 C语言程序设计（机械制造及其自动化、机械电子工程、机械设计及理论、信号与信息处理专业）2005——2006 C语言程序设计（机）（机制、机械电子工程、机械设计及理论专业）2003 C语言程序设计（机）（机械电子工程、机械设计及理论专业）2002 C语言程序设计（机械电子工程专业）2000——2001 C语言程序设计（计算机应用技术专业）2001 C语言程序设计（计）（计算机应用技术专业）2002 C语言与数据结构（计算机应用技术专业）2000 微机原理（控制理论与控制工程、检测技术与自动化装置专业）2001 微机原理（自）（控制工程、检测技术、系统工程专业）2002 微机原理（控制工程、检测技术、系统工程专业）2003 微机原理（控制理论与控制工程、检测技术与自动化装置、系统工程、电力系统及其自动化专业）2005 微机原理（机电、机设）（机械电子工程、机械设计及理论专业）2000 微机原理（Z80）（机械电子工程、机械设计及理论专业）2001 微机原理（测试计量技术与仪器、信号与信息处理专业）2005 微机原理及应用（电力电子）（电力电子与电力传动专业）2000 微机原理及应用（电力电子与电力传动专业）2001，2003 微机原理及应用（机电、机设、机制专业）（8086CPU）2002——2003 微机原理与接口（测试计量技术与仪器专业）2002——2003 机械设计基础2002——2003 控制理论基础2002——2003 数字电子技术2003 自动化学院电路理论2007——2009 页）电路2005——2006（注：2005年试卷共7页，缺第3-7页）微机原理（控制理论与控制工程、检测技术与自动化装置专业）2001 微机原理（自）（控制工程、检测技术、系统工程专业）2002 微机原理（控制工程、检测技术、系统工程专业）2003 微机原理（控制理论与控制工程、检测技术与自动化装置、系统工程、电力系统及其自动化专业）2005 微机原理（机电、机设）（机械电子工程、机械设计及理论专业）2000 微机原理（Z80）（机械电子工程、机械设计及理论专业）2001 微机原理（测试计量技术与仪器、信号与信息处理专业）2005 微机原理及应用（电力电子）（电力电子与电力传动专业）2000 微机原理及应用（电力电子与电力传动专业）2001，2003 微机原理及应用（机电、机设、机制专业）（8086CPU）2002——2003 微机原理与接口（测试计量技术与仪器专业）2002——2003 电子技术2000——2003，2005——2006，2008 数字电子技术2003 自控原理2001——2003，2008——2009 数据库2000——2003 计算机学院数据结构1997——1999，2002——2006 计算机组成原理1998——2003 C语言（通讯与信息系统、信号与信息处理专业）2007 C语言（通信与信息处理、信号与信息处理专业）2008——2009 C语言程序设计（机械制造及其自动化、机械电子工程、机械设计及理论、信号与信息处理专业）2005——2006 C语言程序设计（机）（机制、机械电子工程、机械设计及理论专业）2003 C语言程序设计（机）（机械电子工程、机械设计及理论专业）2002 C语言程序设计（机械电子工程专业）2000——2001 C语言程序设计（计算机应用技术专业）2001 C语言程序设计（计）（计算机应用技术专业）2002 C语言与数据结构（计算机应用技术专业）2000 轻工化工学院化工原理2000——2002 有机化学2000——2003，2008 无机化学2002，2005 页）（注： 2005年共5页，缺第3、4页）物理化学2000——2003，2005——2006（注：环境科学与工程学院有机化学2000——2003，2008 页）（注： 2005年共5页，缺第3、4页）物理化学2000——2003，2005——2006（注：水污染控制工程2000——2003 环境化学2005 经济管理学院管理学2002——2003 数据库2000——2003 运筹学2000——2003 经济学2000——2003 建设学院结构力学2002——2003 材料力学2001——2003，2005 土力学2002——2003 测量学2005 物理与光电工程学院普通化学2002——2003 大学物理2002——2003 电子技术2000——2003，2005——2006，2008 应用数学学院艺术学院数学分析2000——2003 艺术学院艺术设计基础理论2009 。

电力电子复习提纲t通和关断条件分别是什么，额定参数如何定义的？廢：父迤綠艸爲件牙t w 旅反柯也&以脉？乃上门极角良• 命角M 也feci/扑？p ）兩H"穴象，赋•，不父R 钓次辨豕件良，.&伸H 叙饲'M 极吃& （ u 脉々）呢御 ＞也＜ X A 佛＜ 艰将也薄b X^H 从T 、。

两兩*'d 缘、达，項尸冤,觀）？也H 、奴:-艮邂［么象复峰恨見払UpR/yv.加仓佝東多乂爹隹么 氏f 取數如讷牧外为棘、足兔 蜘汉 H :務平腹 歡烀卞釣5&/&免洗乎吟货工r 6MU2. SCR 触发电路中采川高频脉冲凋制波输山的主耍H 的是什么？.驚：阐局做胧冲_ 聊每約拔妁丈餐貝妁及斡氣啖五落伴賦。

3. SCR 的过流保护常川哪些措施？卷：弗碣的奴丸 低妒韻 胞^ : ◊.'李尺tz^L 5 b.快:鋒听夭 匁後雖收做S 冲;洗■吹增知徐，4.•須鶏浦崛，搜據侧些，XW 动岫傭纟麵？'稔••^r^89t 述Sc ）^炎如人U 、闷1rt 泛呢和 4象》,4T 口怕篆,I 守W 肴迆％，番门板舻後J 狗由勺与、别 fib ■么%C7_ I ，（libi 4）~—丘仅玖•延打o 豫A 海維锊舍斑歎开洵A 科：X 斯泉件夂•门狐呎久 咏夂的仗句尖,也么脉+艾雀絝叛嘀來久这火崎相敝也浼工z^p 、d 秘、＜良哼 OV 工M U 吵咖I 、狐約癸豕..®祈滷：穷氏讲锄板m ，蹙雇凉紛勻卽 ＜ ?獨时阉相项，（ '狐纠，）4便脅丘:+跨一^ 5S ＜JO€ 士 o .... @ 夂斷用＜冲：\^\y . . • ’ •.…'（屯力场饮&-噶）-.。

-...5. MOSFET 幵关器件的土嬰特点是什么，参数农哪些，.為：勤呼吖嘈姻么褒m 轉极叟&伸＞町乂^竹我氣孑，汽人速卜m ） ； I 屯霧坪）Att-4/Vi% ＞所輅雜謂岣辱小,体匆心 羚儅聲，戈含么吖m. ...-.■ 7效命熱 為t^s"、、工。

我刚考完试就把试题回忆了一部分，但是没有传上去，后来听说已经有回忆版的了，所以我就一直没有传，现在才知道没有试题，我明天再把试题发一份过来，需要的童鞋自己来下。

申请成为精华帖
一.简答题
1. 设f（t）是表示某电压或电力的一周期函数，计算它在t1到t2内的平均值和有效值
2.P131，T7
3. PWM的基本原理，评价其好坏的标准是什么
4. 电压型逆变器的输出电压有哪几种类型
5. 当输出电压差别较大时，为什么采用正激和反激电路，而不采用Buck和Boost电路
二.计算题
1.画出三相电压型逆变电路出发脉冲，以及各项电压波形（P138页右下各波形图），并计算相电压有效值
2.单相半波、全波、三相半波电路均为纯阻性负载，当负载电流平均值为10A时，各晶闸管的电流有效值。

（有图，见课本。

15’）
3.将交流电经过变压器再经过整流桥输出给纯阻性负载，整流桥对角还加了一个晶闸管。

（有图，发不上去，自己想象）画出二次侧电压U2，负载电压Ud，晶闸管电流波形，并计算Ud 有效值。

（貌似还有相关计算吧）
4.单相半波整流电路，纯阻性负载。

分别计算电源侧和负载侧有功功率，无功功率，并比较异同。

很不好意思这么晚才发上来，希望能帮到需要的同学。

其实还有一个计算题以及一两个简答题，因为太简单，应该是往年考过，很容易就答出来了，所以我就不太记得了，简答的第四小题和计算的第四小题当时没复习到，出了不小问题，希望师弟师妹们好好复习。
