三相整流电路

三相全波可控整流电路的特点一、引言在电力电子技术和交流调速控制系统中，可控整流电路扮演着至关重要的角色。

其中，三相全波可控整流电路因其独特的性能和广泛的应用领域而备受关注。

本文将对三相全波可控整流电路的特点进行深入探讨。

二、电路结构与工作原理三相全波可控整流电路通常由三相交流电源、整流变压器、可控整流器以及负载组成。

在电路中，三相交流电源通过整流变压器将电能传递给可控整流器，可控整流器根据控制信号调节输出电压的波形和相位。

最终，电能通过负载进行输出。

工作原理方面，三相全波可控整流电路在工作时，通过控制可控硅整流管的触发角来调节输出电压的大小。

当触发角增大时，输出电压减小；反之，当触发角减小时，输出电压增大。

此外，通过改变触发脉冲的相位，还可以调节输出电压的相位。

三、电路特点1.输出波形稳定：三相全波可控整流电路的输出波形较为稳定，且不受电网电压波动的影响。

这主要得益于其采用全波整流方式，能够充分利用电网的有效值，降低电压波动对输出波形的影响。

2.高功率因数：由于可控整流电路可以工作在整流状态或逆变状态，因此可以根据负载需求进行灵活调节。

在适当的控制策略下，可以使电路的功率因数接近于1，从而提高电网的利用率。

3.适用范围广：三相全波可控整流电路既适用于一般工业领域的交流电机驱动、电解和电镀等领域，也可用于可再生能源领域的风力发电、光伏发电等。

4.易于实现多重化控制：通过在电路中加入多重化滤波器或采用多桥臂可控整流器等方式，可以实现减小输出电压谐波含量的目的，进一步提高电路的可靠性。

5.易于数字化控制：随着数字信号处理技术的发展，可以通过数字化技术对三相全波可控整流电路进行精确控制，从而实现高效、高精度的交流调速控制。

四、与单相可控整流电路的比较与单相可控整流电路相比，三相全波可控整流电路具有以下优势：1.输出电压更高：由于采用三相交流电源，三相全波可控整流电路的输出电压相对较高，能够满足大功率负载的需求。

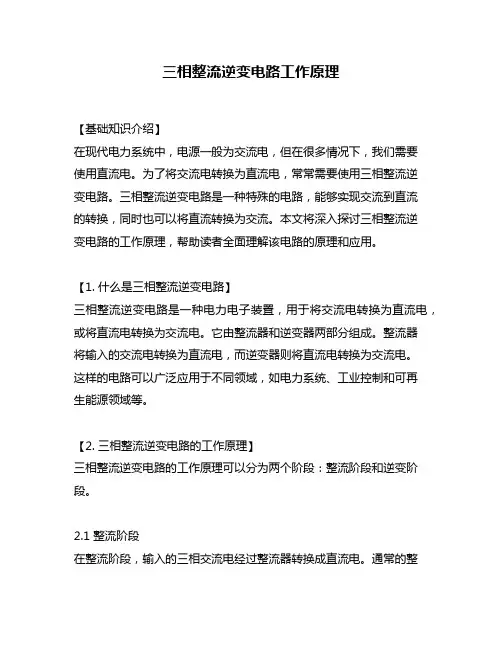

三相整流逆变电路工作原理【基础知识介绍】在现代电力系统中，电源一般为交流电，但在很多情况下，我们需要使用直流电。

为了将交流电转换为直流电，常常需要使用三相整流逆变电路。

三相整流逆变电路是一种特殊的电路，能够实现交流到直流的转换，同时也可以将直流转换为交流。

本文将深入探讨三相整流逆变电路的工作原理，帮助读者全面理解该电路的原理和应用。

【1. 什么是三相整流逆变电路】三相整流逆变电路是一种电力电子装置，用于将交流电转换为直流电，或将直流电转换为交流电。

它由整流器和逆变器两部分组成。

整流器将输入的交流电转换为直流电，而逆变器则将直流电转换为交流电。

这样的电路可以广泛应用于不同领域，如电力系统、工业控制和可再生能源领域等。

【2. 三相整流逆变电路的工作原理】三相整流逆变电路的工作原理可以分为两个阶段：整流阶段和逆变阶段。

2.1 整流阶段在整流阶段，输入的三相交流电经过整流器转换成直流电。

通常的整流方法有半波整流和全波整流。

半波整流只利用交流电的一个半周产生脉动直流电，而全波整流则利用交流电的两个半周产生平滑的直流电。

在整流器中，通常会使用整流二极管来实现整流功能。

整流二极管具有只允许电流从正向流动的特性，因此可以将交流电的负半周截去，只保留正半周，从而实现整流。

2.2 逆变阶段在逆变阶段，输入的直流电经过逆变器转换成交流电。

逆变器一般使用可控硅（thyristor）等器件来实现电流的逆变。

逆变器可以根据需要产生不同的输出波形，如正弦波、方波、三角波等。

逆变器是通过一系列可控开关器件的控制来实现，这些可控开关器件可以在不同的时间段内开关，从而产生所需的输出波形。

【3. 三相整流逆变电路的应用】三相整流逆变电路的应用非常广泛。

在电力系统中，它可以将输送来的交流电转换为直流电，并通过电容器存储起来，以供后续使用；在工业控制领域，它可以将交流电转换为直流电，供给各种电动设备；在可再生能源方面，如风力发电和光伏发电系统中，通过逆变器将直流电转换为交流电，以满足电网的要求。

三相不控整流电路原理
1.正半周：当A相电压大于B相和C相电压时，A相二极管导通，B 相和C相二极管截止，正半周桥导通，通过正载流电路传输电流。

2.负半周：当A相电压小于B相和C相电压时，A相二极管截止，B 相和C相二极管导通，负半周桥导通，通过负载流电路传输电流。

通过以上两个步骤的交替完成，可以将三相交流电转换为直流电。

但这种三相不控整流电路在输出直流电中包含很多脉动和谐波，需要通过滤波器减小脉动和去除谐波。

滤波器的作用是通过电感和电容来平滑直流电压，并去除交流成分。

电感具有阻抗对交流电的阻碍作用，可以削弱输出电流中的脉动。

电容则充当负载存储器，平均直流电压。

电感和电容的选择与设计非常重要。

电感的选择要根据输出电流的大小和频率来选择合适的电感值，以使电感对于输出电流具有足够的阻抗。

电容的选择要根据输出电流的大小和电压脉动的大小来确定。

总结一下，三相不控整流电路是一种将三相交流电转换为直流电的电路。

其原理是通过桥式整流器将三相交流电转换为直流电源，然后通过滤波器去除脉动和谐波，以供直流负载使用。

虽然存在一些缺点，但是由于其简单性和成本效益，三相不控整流电路在实际应用中得到广泛使用。

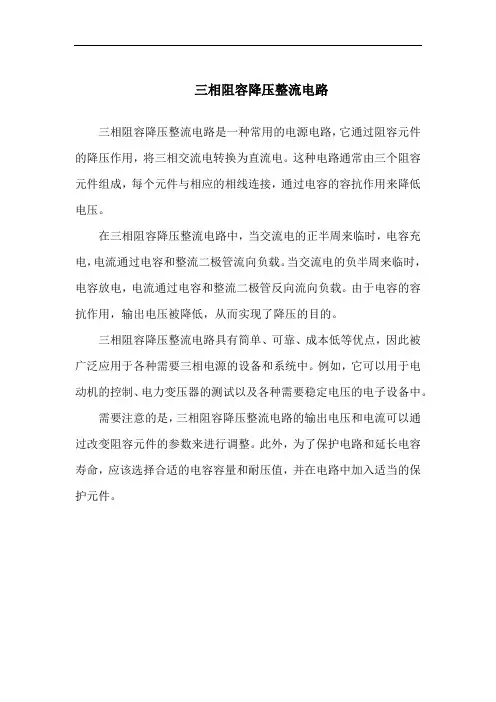

三相阻容降压整流电路
三相阻容降压整流电路是一种常用的电源电路，它通过阻容元件的降压作用，将三相交流电转换为直流电。

这种电路通常由三个阻容元件组成，每个元件与相应的相线连接，通过电容的容抗作用来降低电压。

在三相阻容降压整流电路中，当交流电的正半周来临时，电容充电，电流通过电容和整流二极管流向负载。

当交流电的负半周来临时，电容放电，电流通过电容和整流二极管反向流向负载。

由于电容的容抗作用，输出电压被降低，从而实现了降压的目的。

三相阻容降压整流电路具有简单、可靠、成本低等优点，因此被广泛应用于各种需要三相电源的设备和系统中。

例如，它可以用于电动机的控制、电力变压器的测试以及各种需要稳定电压的电子设备中。

需要注意的是，三相阻容降压整流电路的输出电压和电流可以通过改变阻容元件的参数来进行调整。

此外，为了保护电路和延长电容寿命，应该选择合适的电容容量和耐压值，并在电路中加入适当的保护元件。

三相整流电路什么是三相整流电路？三相整流电路是使用三相变压器和三个二极管对输入交流电压进行整流的设置，三个二极管分别连接到变压器次级绕组的三相。

为什么会有三相整流电路？单相整流电路进行整流，也就是将交流电转换为直流电源，但仅使用变压器次级线圈的单相进行转换，二极管连接到单向变压器的次级绕组。

这种电路的缺点就是纹波系数高。

在半波整流电路的情况下，纹波系数为1.21，在全波整流电路的情况下，纹波系数为0.482。

在这两种情况下，纹波系数的值都不能忽略。

(关于半波整流电路和全波整流电路，我在之前的文章中有详细的讲解，大家可以直接点进去看)半波整流电路全波整流电路因此，在这种类型的布置中，我们需要平滑电路来消除这些波纹。

这些纹波是直流电压中的交流分量被称为脉动直流电压。

如果在多个应用中使用这种脉动直流电压，则会导致设备性能不佳。

因此使用平滑电路、滤波器作为整流系统的平滑电路。

但是在这个平滑过程之后，整流电路的电压在某个点下降到零。

因此，如果用三相变压器代替单相变压器，纹波系数可以在很大程度上降低。

三相变压器的显着优势之一是即使不使用平滑装置，整流电压也不会降至零。

三相半波整流电路在三相整流电路中，三个二极管分别连接到变压器的次级绕组。

次级绕组的三相以星形连接，因此也称为星级次级。

三相半波整流原理电路图二极管的阳极端连接到变压器的次级绕组。

并且变压器的三相在一个称为中性点的公共点连接在一起。

该中性点为负载提供负极端子并接地。

三相半波整流电路输出电压波形图每个二极管导通三分之一的交流周期，其余两个二极管将保护开路。

输出的直流电压将介于电源电压的峰值和电源电压的一半之间。

三相半波整流电路的纹波系数由以下等式推导出来：三相半波整流电路的纹波系数从以上计算可以看出，三相半波整流电路的纹波系数为0.17，即17%，单相半波整流电路的纹波系数值为1.21，全相全波整流电路的值为0.482.由此可见，与单相整流电路相比，三相整流电路的纹波系数值要小得多。

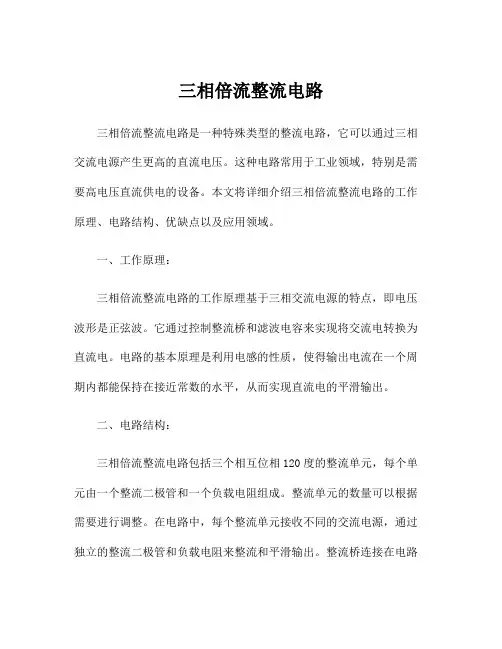

三相倍流整流电路三相倍流整流电路是一种特殊类型的整流电路，它可以通过三相交流电源产生更高的直流电压。

这种电路常用于工业领域，特别是需要高电压直流供电的设备。

本文将详细介绍三相倍流整流电路的工作原理、电路结构、优缺点以及应用领域。

一、工作原理：三相倍流整流电路的工作原理基于三相交流电源的特点，即电压波形是正弦波。

它通过控制整流桥和滤波电容来实现将交流电转换为直流电。

电路的基本原理是利用电感的性质，使得输出电流在一个周期内都能保持在接近常数的水平，从而实现直流电的平滑输出。

二、电路结构：三相倍流整流电路包括三个相互位相120度的整流单元，每个单元由一个整流二极管和一个负载电阻组成。

整流单元的数量可以根据需要进行调整。

在电路中，每个整流单元接收不同的交流电源，通过独立的整流二极管和负载电阻来整流和平滑输出。

整流桥连接在电路的输出端，起到稳定输出电压的作用。

滤波电容则用于去除电压波动和噪音，确保输出电压的稳定性。

三、优点：1.高输出电压：三相倍流整流电路可以通过三相交流电源产生更高的直流电压，满足高压设备的供电需求。

2.较低的输出纹波：由于整流单元的数量较多，每个整流单元负责整流和平滑输出一部分电流，因此可以降低输出纹波，提高直流电的质量。

3.较高的效率：相比于单相整流电路，三相倍流整流电路的效率较高，可以减少能源的浪费，降低电能消耗。

4.稳定性好：通过合理的设计和控制，三相倍流整流电路可以稳定输出直流电压，减少电源波动对设备的影响。

四、缺点：1.复杂的电路结构：相比于单相整流电路，三相倍流整流电路的电路结构更为复杂，需要更多的元件和控制电路，增加了系统的成本和设计难度。

2.对电源质量要求高：三相倍流整流电路对电源的质量要求较高，交流电源的波动和噪音会直接影响到输出电压的稳定性。

3.对负载变化敏感：三相倍流整流电路对负载的变化较为敏感，如果负载变化较大，可能会影响输出电压的稳定性和质量。

五、应用领域：三相倍流整流电路常用于需要高电压直流供电的设备，如电力系统、电焊机、电炉、电动机控制器等。

三相桥式整流原理
三相桥式整流是一种常用的整流电路，由4个二极管组成。

它可以将三相交流电转换为直流电，用于供电或充电等应用。

三相桥式整流电路的原理如下：首先，将三相交流电的三相线分别连接到整流电路的三相脚上，将负载或电池连接到整流电路的正负极上。

在正半周中，相序为U、V、W。

在U相为零时，U相端的二极管导通，U相电流通过U相脚、二极管和
负载或电池，形成一个闭合回路。

同样的，当V相和W相为
零时，V相和W相的二极管也分别导通，使得各相电流依次
通过整流电路，最终形成一个直流电路。

这样，通过三相桥式整流，我们可以得到一个相对平滑的直流电输出。

因为三相桥式整流电路有四个二极管，所以在一个周期内，总是有两个二极管导通，而其他两个二极管截止。

这样，它能够更好地减小输入电压的纹波，并提高整流电路的效率。

总的来说，三相桥式整流原理是利用四个二极管来将三相交流电转换为直流电，并通过合理的相序使得三相电流依次通过。

这样，我们可以得到一种适合供电和充电等应用的直流电输出。

三相全波整流电路计算公式
Uz0=2.34U相＝1.35U线＝1.35×380=513V。

三相整流电路是交流测由三相电源供电，负载容量较大，或要求直流电压脉动较小，容易滤波。

三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。

因为三相整流装置三相是平衡的﹐输出的直流电压和电流脉动小，对电网影响小，且控制滞后时间短，采用三相全控桥式整流电路时，输出电压交变分量的最低频率是电网频率的6倍，交流分量与直流分量之比也较小，因此滤波器的电感量比同容量的单相或三相半波电路小得多。

另外，晶闸管的额定电压值也较低。

因此，这种电路适用于大功率变流装置。
