检查井施工工艺检查井施工工艺（一)1、施工排水:1.1在检查井施工过程中，必须做到不间断排水,严禁带水操作。

1.2沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格:φ600×H（H—有效深度＞40cm），其间距不宜大于150m。

1.3检查井施工时，应在检查井基础10cm以外布置排水井.2、基础施工:2.1井地基应符合下列规定：2.1.1采用天然地基时，地基不得受扰动。

2.1.2井底地基土质必须满足设计要求，遇有松软地基、流砂等特殊地质变化时,应与设计单位商定处理措施。

2.2井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。

最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。

2.3检查井基础施工：2.3.1不落底的搜检井：井基础应与管道基础同时浇筑.2.3.2有落底的检查井：应先施工井基础,然后砌井壁达管道基础底标高，再浇筑管道基础.2.3.3应按施工规范进行砼浇筑。

浇筑完后，要给砼一按工夫的养护期。

只要当砼基础强度达1.2MPa时，方能进行下道工序（安装管道或砌井壁的施工）.2.3.4严禁留出井位、先施工管道,再施工检查井或先砌井壁后浇筑砼底板的错误作业法。

2.4凡出现下列情况之一的，必须采用预制砼底板（设计单位提供图纸).2.4.1因赶工期,不能按上列规程进行现浇砼底板施工及养护的.2.4.2因基底土质及排水条件不良，从而造成砼的灌溉和养护不能确保工程质量的。

2.5凡施工作业面能允许吊装机具进场操作的施工段，要推广和采用预制砼底板。

3、井体砌筑：3.1施工前，应将砖或原砌体浇水湿润。

3.2每层砖砌体的砌筑水泥砂浆必须填充饱满,水泥砂浆标号不得低于M7.5号。

3.3井壁的砌筑普通一次性砌到二灰碎石基层的底部标高为好，井壁的二次接高要根据施工组织设计中编制的程序进行。

3.4搜检井内的流槽应与井壁同时进行砌筑。

3.5搜检井接入圆管的管口与井壁间空隙应封堵严密，当接入管径大于300mm时,应砌砖圈加固。

检查井施工工艺（一）1、施工排水：1.1在检查井施工过程中，必须做到不间断排水，严禁带水操作。

1.2沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井,排水井规格：©6 X H（H -有效深度＞40cm）,其间距不宜大于150m。

1.3检查井施工时，应在检查井基础1 0cm以外布置排水井。

2、基础施工：2.1井地基应符合下列规定：2.1. 1采用天然地基时，地基不得受扰动。

井底地基土质必须满足设计要求，遇有松软地基、流砂等特殊地质变化时，应与设计单位商定处理措施。

2.2井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。

最低砼强度等级不得低于C 1 5,素砼井基础的最小厚度不得小于15cm。

2.3 检查井基础施工：2. 3. 1不落底的检查井:井基础应与管道基础同时浇筑。

有落底的检查井:应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。

应按施工规范进行砼浇筑。

浇筑完后，要给砼一定时间的养护期。

只有当砼基础强度达1.2MPa时，方能进行下道工序（安装管道或砌井壁的施工）。

严禁留出井位、先施工管道，再施工检查井或先砌井壁后浇筑砼底板的错误作业法。

2.4凡出现下列情况之一的，必须采用预制砼底板（设计单位提供图纸）。

因赶工期，不能按上列规程进行现浇砼底板施工及养护的。

因基底土质及排水条件不良，从而造成砼的浇灌和养护不能确保工程质量的。

2.5凡施工作业面能允许吊装机具进场操作的施工段，要推广和采用预制砼底板。

3、井体砌筑：3.1施工前,应将砖或原砌体浇水湿润。

3.2每层砖砌体的砌筑水泥砂浆必须填充饱满，水泥砂浆标号不得低于M7.5号。

3.3井壁的砌筑一般一次性砌到二灰碎石基层的底部标高为宜，井壁的二次接高要根据施工组织设计中编制的程序进行。

3.4检查井内的流槽应与井壁同时进行砌筑。

3. 5检查井接入圆管的管与井壁间空隙应封堵严密，当接入管径大于3mm时，应砌砖圈加固。

检查井及雨水井施工工艺1、检查井施工检查井应与管槽开挖同时进行施工。

砼基础与管基同时浇筑砼，然后进行检查井井身施工，浇筑后，及时安装盖座、井盖、井圈。

（1）垫层混凝土：挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0-5mm 内。

（2）底板侧模支搭：模板采用组合式钢模板，局部配木模支搭。

支搭时，严格控制结构外缘尺寸，以井中心返数，格方，并用水准仪监测调整模板顶面高程。

（3）底板钢筋绑扎：1）钢筋绑扎前由测量人员将检查井控制线投放在垫层上，并在垫层上弹线、布筋。

对于有油渍、铁锈、泥土等的钢筋，清除干净后使用；2）钢筋交叉点应用20—22#金属丝扎牢，中间部分可隔一绑一，四周三根筋及板筋相接处钢筋要逐根绑牢，接头绑扎应在中心和两端三处扎牢。

3）绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋按照井室深一次到位，并要做到位置准确且与底板筋连接牢固。

底板上、下层筋间距使用钢筋排架控制。

预留插筋必须绑扎不少于三道水平筋，内外层筋之间加绑一道排架，确保其稳定。

4）控制保护层所用垫块要提前加工，保证使用时强度符合要求，布设垫块纵横向间距不大于80cm。

（4）井壁预留台吊模要在底板钢筋绑扎后进行安装，安装时要严格控制尺寸，并与底板侧模牢固连接。

（5）底板混凝土浇筑、养护、拆模：1）砼浇筑工作需在模板、钢筋和预埋件验收合格后并清理吹仓完毕后开始进行。

2）砼使用商品混凝土，针对本工程结构要满足长期与污水接触的环境要求，要确保其耐久性。

砼拌制要采用优质低碱普通硅酸盐水泥，并使用非碱活性集料拌制，砼内含碱量要控制在3Kg/m3以内，砼要按照设计要求的各项指标提前进行试配。

3）砼采用砼输送泵车或溜槽两种方式下灰，采用插入式振捣器振捣，要做到紧插慢拨，插捣点间距≧40cm；底板顶面用木抹子压平。

井壁预留台砼浇筑时，要与底板砼浇筑有40—60min的间隔时间，以防插捣不实。

4）底板砼养护采用覆盖麻袋片和塑料布的保水法。

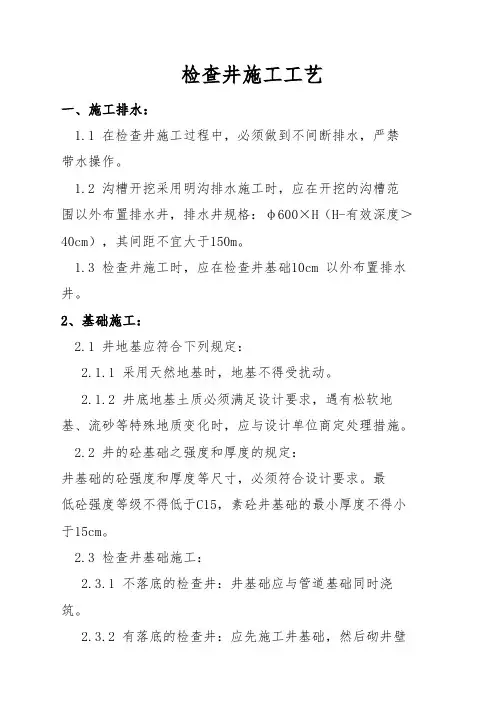

检查井施工工艺一、施工排水：1.1 在检查井施工过程中，必须做到不间断排水，严禁带水操作。

1.2 沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格：φ600×H（H-有效深度＞40cm），其间距不宜大于150m。

1.3 检查井施工时，应在检查井基础10cm 以外布置排水井。

2、基础施工：2.1 井地基应符合下列规定：2.1.1 采用天然地基时，地基不得受扰动。

2.1.2 井底地基土质必须满足设计要求，遇有松软地基、流砂等特殊地质变化时，应与设计单位商定处理措施。

2.2 井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。

最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。

2.3 检查井基础施工：2.3.1 不落底的检查井：井基础应与管道基础同时浇筑。

2.3.2 有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。

2.3.3 应按施工规范进行砼浇筑。

浇筑完后，要给砼一定时间的养护期。

只有当砼基础强度达1.2MPa 时，方能进行下道工序（安装管道或砌井壁的施工）。

2.3.4 严禁留出井位、先施工管道，再施工检查井或先砌井壁后浇筑砼底板的错误作业法。

2.4 凡出现下列情况之一的,必须采用预制砼底板（设计单位提供图纸）。

2.4.1 因赶工期,不能按上列规程进行现浇砼底板施工及养护的。

2.4.2 因基底土质及排水条件不良，从而造成砼的浇灌和养护不能确保工程质量的。

2.5 凡施工作业面能允许吊装机具进场操作的施工段，要推广和采用预制砼底板。

3、井体砌筑：3.1 施工前，应将砖或原砌体浇水湿润。

3.2 每层砖砌体的砌筑水泥砂浆必须填充饱满，水泥砂浆标号不得低于M7.5号。

3.3 井壁的砌筑一般一次性砌到二灰碎石基层的底部标高为宜，井壁的二次接高要根据施工组织设计中编制的程序进行。

3.4 检查井内的流槽应与井壁同时进行砌筑。

现浇混凝土检查井施工工艺方法集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]现浇混凝土雨污水检查井施工工艺.1适用范围施工地基承载力较差，地下水位较高地区雨污水管线。

.2施工准备材料准备（要求）：1现场拌制混凝土时，水泥、砂浆、石、外加剂、掺和剂及水等井检验合格，其数量应满足施工需要。

质量要满足混凝土拌制各项要求。

商品混凝土要符合相关规格、规范、标准的要求。

2钢筋的品种、规格、数量，应符合设计要求，有出厂合格证并经复验，见证取样检验合格。

3模板应具有足够的稳定性、刚度和强度，能够可靠地承受灌注混凝土的重量和侧压力一集施工过程中所产生的荷载，便于安装、拆卸，且表面必须平整，接缝严密，不得漏浆。

混凝土拌制设备、其中设备、运输设备及振动设备等，其数量应根据设备能力、工程量、施工程序、工期要求确定。

1根据设计图纸确定检查井位置，若先施作检查井时，应根据井底高程和接入管道尺寸、位置确定预留口尺寸与位置。

2现场水电接通，用电负荷满足施工需要，并准备好夜间施工照明设施。

3井壁钢筋加工完成，验收合格后已运至现场存放，数量满足施工需要。

1图纸会审（标准图集）已完成并进行了设计交底。

2根据已编制的施工祖师设计编制详细施工方案，上报监理并已审批。

3施工人员已获得技术和安全交底，明确施工井位编号、模板支撑、钢管安装、混凝土浇注的施工方法、混凝土等级，塌落度及质量要求。

.3操作工艺井基础垫层混凝土---井室模板支搭---井室钢筋绑扎安装---井室混凝土浇注---井室模板拆除---井室现浇混凝土养护。

操作方法：1检查井垫层混凝土经验收合格后，方可进行井室模板支撑。

2井室模板支搭：1）在底板侧模安装前，必须在清洗后的素混凝土垫层面上，格局井壁边线样桩，正确划出模板内侧未知的墨线，再根据混凝土浇注高度立模，并支撑固定。

2）井部直墙侧模，不采取螺栓固定时，其两侧模板间应加支撑杆，且在浇注时，应在混凝土面接近撑杆时，随将撑杆拆除。

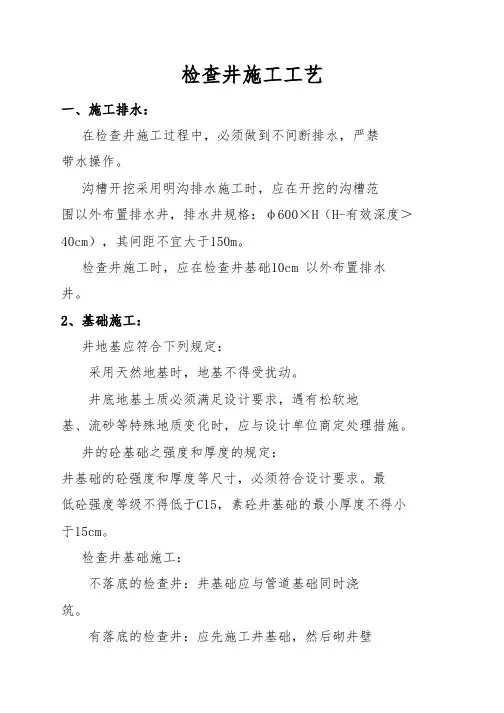

检查井施工工艺一、施工排水：在检查井施工过程中，必须做到不间断排水，严禁带水操作。

沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格：φ600×H（H-有效深度＞40cm），其间距不宜大于150m。

检查井施工时，应在检查井基础10cm 以外布置排水井。

2、基础施工：井地基应符合下列规定：采用天然地基时，地基不得受扰动。

井底地基土质必须满足设计要求，遇有松软地基、流砂等特殊地质变化时，应与设计单位商定处理措施。

井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。

最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。

检查井基础施工：不落底的检查井：井基础应与管道基础同时浇筑。

有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。

应按施工规范进行砼浇筑。

浇筑完后，要给砼一定时间的养护期。

只有当砼基础强度达时，方能进行下道工序（安装管道或砌井壁的施工）。

严禁留出井位、先施工管道，再施工检查井或先砌井壁后浇筑砼底板的错误作业法。

凡出现下列情况之一的,必须采用预制砼底板（设计单位提供图纸）。

因赶工期,不能按上列规程进行现浇砼底板施工及养护的。

因基底土质及排水条件不良，从而造成砼的浇灌和养护不能确保工程质量的。

凡施工作业面能允许吊装机具进场操作的施工段，要推广和采用预制砼底板。

3、井体砌筑：施工前，应将砖或原砌体浇水湿润。

每层砖砌体的砌筑水泥砂浆必须填充饱满，水泥砂浆标号不得低于号。

井壁的砌筑一般一次性砌到二灰碎石基层的底部标高为宜，井壁的二次接高要根据施工组织设计中编制的程序进行。

检查井内的流槽应与井壁同时进行砌筑。

检查井接入圆管的管口与井壁间空隙应封堵严密，当接入管径大于300mm 时，应砌砖圈加固。

井内外壁粉刷必须严格按设计要求进行，内外壁粉刷必须在回填土之前进行，且在排干井筒内积水后一次粉刷到底。

4、检查井周的回填土：现浇砼或砌体水泥砂浆的强度应达到设计规定的强度后方允许回填。

检查井施工工艺一、施工排水：1.1 在检查井施工过程中，必须做到不间断排水，严禁带水操作。

1.2 沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格：φ600×H（H-有效深度＞40cm），其间距不宜大于150m。

1.3 检查井施工时，应在检查井基础10cm 以外布置排水井。

2、基础施工：2.1 井地基应符合下列规定：2.1.1 采用天然地基时，地基不得受扰动。

2.1.2 井底地基土质必须满足设计要求，遇有松软地基、流砂等特殊地质变化时，应与设计单位商定处理措施。

2.2 井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。

最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。

2.3 检查井基础施工：2.3.1 不落底的检查井：井基础应与管道基础同时浇筑。

2.3.2 有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。

2.3.3 应按施工规范进行砼浇筑。

浇筑完后，要给砼一定时间的养护期。

只有当砼基础强度达1.2MPa 时，方能进行下道工序（安装管道或砌井壁的施工）。

2.3.4 严禁留出井位、先施工管道，再施工检查井或先砌井壁后浇筑砼底板的错误作业法。

2.4 凡出现下列情况之一的,必须采用预制砼底板（设计单位提供图纸）。

2.4.1 因赶工期,不能按上列规程进行现浇砼底板施工及养护的。

2.4.2 因基底土质及排水条件不良，从而造成砼的浇灌和养护不能确保工程质量的。

2.5 凡施工作业面能允许吊装机具进场操作的施工段，要推广和采用预制砼底板。

3、井体砌筑：3.1 施工前，应将砖或原砌体浇水湿润。

3.2 每层砖砌体的砌筑水泥砂浆必须填充饱满，水泥砂浆标号不得低于M7.5号。

3.3 井壁的砌筑一般一次性砌到二灰碎石基层的底部标高为宜，井壁的二次接高要根据施工组织设计中编制的程序进行。

3.4 检查井内的流槽应与井壁同时进行砌筑。

预制检查井施工工艺一、工艺流程如下：施工准备→基坑开挖→地基处理、垫层施工→底板施工→井室拼、吊装→管道连接→流槽施工→盖板吊装→调节块安装→井盖安装→回填→验收..二、施工操作要点1.测量放线用全站仪进行检查井位和水准仪进行高程测量放线及复核..2.基坑开挖开挖管及检查井沟槽和基坑;开挖过程中药控制好标高..3.检查井底基础施工进行基底处理;地基承载力特征值应符合设计要求..垫层及底板注意控制高程和平面位置;支模和绑扎好钢筋后进行砼浇筑..4.井室拼装、吊装待底板砼强度达到70%后可进行检查井吊装..装配式预制检查井吊装使用16T汽车吊;各调节拼块之间;垂直方向的接缝为企口连接;由1:2防水水泥砂浆密封..安装时注意井室垂直;注意井室预留口轴线与管道轴线相符合..5.管道连接将管道两侧和上部分别以防水砂浆填满;插捣防水砂浆;直至完全饱满;最后抹出三角状防水砂浆;宽度保持在5-6cm..6.流槽施工采用M10水泥砂浆砌MU10粉煤灰砖;流槽表面采用20mm厚1：2防水砂浆分层抹面;抹面应压实;平整顺直..施工前应先将检查井井基、井墙洗刷干净..7.盖板安装流槽施工完后即可吊装井室盖板;吊装时先坐浆;并调节和控制盖板水平..8.调节块及井盖按地面高度安装好调节块及井盖..位于路面的井口采用反做法..回填井室到路基标高后;进行基层施工;这时需用2厘米厚钢板覆盖井孔;钢板与路基持平..待沥青下面层碾压成型后;刨除如设计图的倒梯形圆环状基层料;然后安装井筒及调节环;浇筑C40素混凝土至沥青上面层底;浇筑后表面拉毛..9.沟槽及井室回填砂浆强度达到70%后;方可进行检查井井周回填;回填压实度满足有关要求..井周分层回填;回填时夯实两边填料;动作不能过猛;以免挤坏管道接口;而且应尽量沿管对称填筑;该部分的密实度应达到设计及规范要求 ..。
