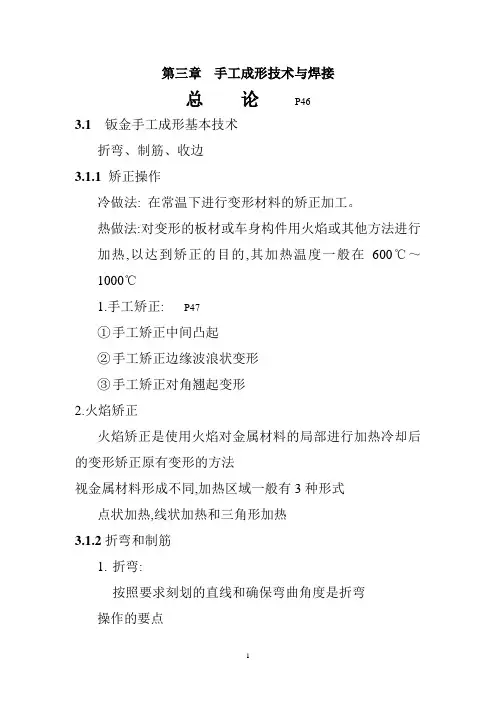

第三章手工成形技术与焊接总论P463.1钣金手工成形基本技术折弯、制筋、收边3.1.1 矫正操作冷做法: 在常温下进行变形材料的矫正加工。
热做法:对变形的板材或车身构件用火焰或其他方法进行加热,以达到矫正的目的,其加热温度一般在600℃～1000℃1.手工矫正: P47①手工矫正中间凸起②手工矫正边缘波浪状变形③手工矫正对角翘起变形2.火焰矫正火焰矫正是使用火焰对金属材料的局部进行加热冷却后的变形矫正原有变形的方法视金属材料形成不同,加热区域一般有3种形式点状加热,线状加热和三角形加热3.1.2折弯和制筋1.折弯:按照要求刻划的直线和确保弯曲角度是折弯操作的要点2.制筋:车身构件尤其是车身表面板材均需进行制筋,以提高构件的刚性①手工制筋②车身形线的修整3.1.3 收边和放边1.收边:收边是通过使板材某一边收缩,长度减少,厚度增加而内弯成形,然后将褶皱边在不使其伸展复原的情况下整平的方法。
2.放边放边是通过打薄伸展板材某一边或某一部分而使工件外弯成形的方法。
3.1.4 咬口工艺P55咬口工艺也称咬缝工艺,是将两块板材的边缘折转扣合,并彼此压紧的连接方式。
3.2 氧—乙炔焊与气割氧—乙炔焊一般用来焊接一些要求不高的非结构件或者用来切割一些不重要部件。
3.2.1 气焊与气割设备P59设备组成:乙炔气瓶，氧气瓶，乙炔调节器，气瓶压力表，工作压力表，氧气管，乙炔管，回火保护器，焊炬等。
1.气瓶、氧气瓶、乙炔瓶氧气瓶:为低碳合金钢制成的空心钢瓶。
乙炔瓶:内部的多孔填充材料多为硅酸钙制成。
2.减压器（调压器）减压器具有减压和调压的功能3.焊炬的割炬（1）焊炬:常用射吸式焊炬的型号为H01—6由本体、乙炔接头、氧气接头、手柄、乙炔调节阀、氧气调节阀、喷嘴、射吸管、混合气管和焊嘴组成,进行焊接时,首先打开氧气调节阀,然后稍稍打开乙炔调节阀。
焊接过程中氧气压力一般为0.2～0.8MPα, 乙炔压力为0.01～0。
1MPα,其体积比一般为1：1,焊接结束后先关断乙炔调节阀,后关断氧气调节阀。
朱明工作室zhubob@.主讲：朱明高级技师、经济师, 工程师高级技能专业教师高级汽车维修考评员第3章--1 手工成形技术朱明工作室zhubob@ 汽车钣金修复的常用工具设备教学内容：1、熟悉钣金修复的基本工具，2 、了解手动电动工具液压机具设备的使用方法。
朱明工作室zhubob@钣金修复的基本工具1、工作台与工具箱2、划线工具3、测量工具4、整形工具5、剪切工具6、夹具zhubob@zhubob@朱明工作室zhubob@朱明工作室zhubob@朱明工作室zhubob@朱明工作室zhubob@朱明工作室zhubob@ 钣金修复的基本工具朱明工作室zhubob@朱明工作室zhubob@ 一、工作平台工作平台是钣金操作的基础件，主要用于在其上平面进行板料划线、下料、敲平及矫正工作。
普通钣金工作平台没有确定的尺寸标准，但常用的台面有以下几种规格：600mm×1000mm，800mm×1200mm，1500mm×3000mm。
台面高度h 约为650～700 mm （有的平台高度可调）。
其材料多为铸铁，背面有加强肋。
平板固定在支架上，便形成工作平台，如图2-1所示。
钣金修复的基本工具33朱明工作室 3．划线平板、划线盘、高度尺的使用zhubob@ （1）划线平板的使用划线平板、方箱和V形块1—方箱2—V形块3—划线平板朱明工作室zhubob@二、划线工具1、划针：划针是用来在板料上划线的基本工具。
一般是由中碳钢或高碳钢制成，如图2-2所示，弯头划针用于直头划针划不到的地方。
划针长度约为120 mm，直径为4～6 mm。
为了能使其在板料上划出清晰的标记线，划针尖端非常锐利，尖端角度一般在15°～20°之间，且具有耐磨性。
图2-2划针朱明工作室zhubob@划线时，划针的尖端必须紧靠钢板尺或样板，划针应朝向划线方向倾斜50°~70°，同时向外倾斜10°~20°，划线粗细不得超过0.5mm，如图2-3所示。
