市政道路及排水管道施工计划表

园区十路（园区北大道-A-5路）等市政道路陕西建工第六建设集团有限公司空港新城项目部二〇一四年月日目录1. 工程概况 (2)2. 施工要求 (2)3. 施工方法 (3)4. 闭水试验 (6)5. 安全要求 (9)6. 检查井施工 (11)7. 雨季施工措施 (12)8. 工期保证措施 (12)9. 文明施工措施 (13)10. 质量目标及质量保证体系 (15)11. 安全目标和安全保证措施 (16)附图、框图………………………………………………………18~23排水管道工程专项施工方案1.工程概况1.1.本工程雨、污水为单侧设计，分别位于道路两侧机动车道与非机动车道之间，管道中心线距离道路中心线为11.5米。

1.2.管道选材与接口：本项目设计管材为HDPE缠绕结构壁管、钢带增强聚乙烯螺旋波纹管及Ⅱ级钢筋混凝土钢承口管，HDPE缠绕结构壁管、钢带增强聚乙烯螺旋波纹管均采用电热熔带接口；钢筋混凝土钢承口管采用橡胶圈接口；接口施工均须满足《市政排水管道工程及附属设施》06MS201-1中相关要求。

2.施工要求2.1.管道选材及接口施工均须满足《市政排水管道工程及附属设施》06MS201-1中相关要求及设计图纸要求。

2.2.管道基础：根据施工图设计及《市政排水管道工程及附属设施》中相关要求施工；施工中沟槽应采取适当的排水措施防止基土扰动，遇到软弱地基再另作处理。

2.3.雨污水预留管：雨污水预留管按照施工图设计严格埋设2.4.雨水口：路口雨水交汇处一般设偏沟式双箅雨水口,线路段设偏沟式单箅雨水口,雨水口采用铸铁箅圈,箅子,并应设混凝土边框.雨水口深度为1米。

雨水连接管单箅、双箅分别采用DN300，DN400，并均以i=0.02坡向雨水检查井。

2.5.管道回填基槽回填土的密实度要求不得低于下列数值：检查井周围0.5米范围内，自井底起用砂砾石回填，夯实至道路结构层，要求密实度≥95%。

若井基础位于黄土层，检查井周围0.5米范围内，自井底起用砂砾石回填，夯实至道路结构层，要求密实度≥95%。

[市政排水专项施工方案]市政排水管道施工方案排水工程专项施工方案一、排水工程概况本工程是结合XX工程而实施的排水工程，主要解决XX路面排水问题。

排水工程以总体规划及生态新城市政规划为指导，采用雨水分流的排水体制，雨水通过收水口收集集中排放进入城市雨水系统。

本段排水工程主要包括DN300、DN500、DN800雨水收集管。

主要工程量表管道材料接口形式基础形式长度（m）DN300、DN500、DN800（雨水）柔性橡胶圈接口15cm厚砾石砂基础，5cm厚中粗砂找平DN300:947.6 m DN500:660.4 m DN800：30m 排水明沟、集水井材料尺寸（mm）数量（座）2m*2m 二、工期及质量管理目标按照建设单位要求，计划工期天，我们在接到中标通知书后，及时签订施工合同，确定开、竣工日期，确保计划工期天（日历天数）完成施工任务，该工程保证“优良工程“。

我们在施工中一定坚持以设计为依据，以技术规范为标准，坚持速度服从质量，精心组织，科学管理，服从建立是的技术管理、质量检验，办好签证手续，搞好技术资料的整理，确保该工程优良等级，让业主满意放心。

三、施工部署（1）工程施工范围内，做好"三通一平"工作，调查施工现场环境与条件情况。

（2）建好临时设施、材料仓库、机械设备停放场地、临时生活设施、供水以及供电设备（3）熟悉图纸，参加图纸会审技术交底，定位放线并核实工程量。

（4）落实安排人机料及其它设备情况，编制各种需用量计划。

（5）编制施工进度计划。

施工作业方法：由于本标段工程量大，在确保质量的前提下如何完成施工任务，经过公司领导以及本标段项目部主要施工技术人员的综合分析与研究，决定将本标段进行分段施工，充分发挥我处施工机械的主导作用，采取以机械为主、人工配合的方法，遵循“先深厚浅，先主线后辅线”的原则，首先采取以推土机、挖掘机等机械对施工现场内的腐植土进行清理，经检查验收后，再从沟槽定位→沟槽开挖→管基础铺设→管道安装、铺设→沟槽回填夯实→路槽整形，实行分段流水作业，确保各工序衔接，在保证工程质量的前提下，加快施工速度，缩短工期。

市政道路排水工程施工组织设计一、项目概况目前，我国城市建设快速发展，市政道路和排水工程建设也逐渐成为重要的基础设施项目。

为了确保施工工作的顺利进行，需要制定合理的施工组织设计方案，以确保施工期间的安全和质量。

二、施工目标和任务1.施工目标：按照设计要求，确保市政道路和排水工程的质量、进度和安全。

2.施工任务：2.1拆除原有道路或建筑物2.2清理场地，进行土方开挖、回填和平整2.3架设道路边沿石、人行道以及其他构造物2.4铺设道路表面材料2.5进行排水工程的施工，包括管道铺设、检修井建设等2.6完成道路标线、路灯和路牌等设置2.7清理现场，恢复环境三、施工方案1.地面开挖方案：根据设计要求和场地实际情况，确定开挖范围和深度。

同时，制定土方开挖和回填方案，确保土方的安全和稳定。

2.边沿石、人行道和构造物施工方案：根据设计要求，确定边沿石、人行道和其他构造物的材料和尺寸，制定施工方案，包括材料的选择、施工工艺、施工顺序等。

3.道路表面铺装方案：根据设计规范，确定道路表面材料的种类、厚度和施工工艺，制定铺装方案，确保道路表面的平整、耐久和安全。

4.排水工程施工方案：根据设计要求，确定管道的材料、直径和敷设深度，制定施工方案，包括开挖沟槽、铺设管道、设置检修井等工艺措施。

5.道路标线和路灯施工方案：根据设计要求，确定道路标线的种类和尺寸，制定施工方案，包括标线材料的选择、施工工艺和标线机械设备的使用。

同时，确定路灯的位置、数量和灯具的功率和安装高度，制定路灯施工方案。

6.现场清理和环境恢复方案：制定现场清理和环境恢复方案，包括清除施工垃圾、恢复植被和修复地面等工作措施。

四、施工组织架构和责任划分1.项目经理：负责项目的整体管理和协调工作，包括组织施工队伍、制定施工组织设计方案、监督施工进度和质量等。

3.施工人员：按照施工组织设计方案进行具体施工工作，包括地面开挖、边沿石施工、路面铺装、排水工程施工、标线和路灯施工等。

市政道路和给排水工程施工方案第一节道路工程第一小节路面破拆＜1＞破除厚旧路结构(含路面及基层)＜1.1＞施工方案拟采取半幅施工的方案，先行施工线路左幅，待左幅具备通车条件后，再进行右幅施工；为了避免开挖后形成“集水坑”，我部拟采取随挖、随报检、随填筑的施工方案，即开挖一段，填筑一段，未填筑之前不进行下一段的挖除施工。

＜1.1.1＞开挖混凝土路面破碎后，将路面碎块清除干净，然后按设计路面标高下返1.2m开挖，开挖至1m后，预留20cm采用人工开挖。

＜1.1.2＞基底整平夯实开挖完成后，将基底整平，面积较大的基底采用5t压路机碾压，面积较小的基底采用蛙式夯机夯实。

＜1.1.3＞换填级配碎石按设计要求，底基层采用50cm厚级配碎石，基底整平夯实后，测量复核基底标高，采用打钢筋挂线的方法，定出级配碎石的顶标高，然后填筑，使用5t压路机或蛙式夯机。

完工后检查合格的底基层即开始进行养生。

养生期间不允许任何车辆在上面行使。

养生采用洒水养生。

每天洒水次数视天气情况而定。

必须保持其表面的潮湿，不得使其表面时干时潮。

＜1.1.4＞水稳层填筑水稳层采用单层人工加机械摊铺碾压，每层厚度18cm，在铺筑前，将底基层表面清除干净，洒水湿润；先摊铺的一层经过整型和压实，在监理人验收合格后，将先摊铺的一层表面拉毛后再继续摊铺上层。

在铺筑上层水稳层时，在下层表面撒少量水泥或水泥浆，再铺筑水稳料。

水稳料摊铺从加水拌合和到碾压终了的时间不应超过3~4h，如超过即设置横向接缝，水稳料末端切成垂面，方木横向放在摊铺段端部，方木高度与水稳料压实厚度相切，方木外用碎石或砂砾填约3m长，其高度要高出方木，然后碾压密实。

碾压过程中下承层表面始终保持湿润，如表面水蒸发得快，及时补洒少量的水，严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，以保证水泥稳定碎石层表面不受损坏。

水泥稳定土碾压完成并压实度检验合格后立即进行养生，养生时间不应小于7天。

第一章对工程项目的综合说明本次编制是根据业主的招标文件及现场考察，以公司现有的施工技术力量和历年来照明、水电、市政道路给排水施工的经验作为基点，以总工期31日历天作为控制进度目标，统筹考虑全合同段工程的施工工艺、现场布置以及施工进度计划。

第一节编制依据1、本次编制是按国家颁布的现行施工及验收规范、施工规程和有关工艺、市政工程预算定额及市政施工手册标准进行编制的。

2、本次编制是根据招标书、建设单位提供设计施工图及本合同段工程现场情况结合我公司现有可投入工程的施工技术力量和机械设备情况进行编制的。

3、施工现场的实际条件及环境状况。

4、我公司将严格贯彻执行建设部现行市政工程施工规范、验评标准及强制性标准条文，确保工程合格，力争创优。

第二节编制原则1、严格执行基建程序、发挥本公司技术优势，按公司质量方针：建一个工程，立一处标志，树一方丰碑。

2、科学地安排施工顺序组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。

3、充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。

4、坚持质量第一，全面执行国际标准化质量管理体系和新技术、新工艺、新材料、新方法成果的应用，确保工程质量和安全，切实贯彻执行国家施工验收规范、操作规程和制度。

5、加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明、整洁及工程的正常施工。

6、采用项目法组织施工，推行标准化管理，充分发挥我公司整体实力，调集我公司精锐的管理人员和雄厚的技术力量，并组成一个强有力的项目经理部。

大量使用先进的机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。

7、树立视优良工程为合格工程的标准，一定要在本工程施工中创一流施工水平。

8、遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染降低噪音。

9、严格遵守国家及市政府有关消防要求，做好消防工作。

10、严格做好交通安全组织工作。

第二章总体概述第一节总体施工目标1、质量目标：单位工程一次交验合格率100%，杜绝重大工程质量事故，确保达到合格。

精心整理第一节工程概况一、工程概况1、工程位置：本工程位于广州市萝岗区云埔工业园观达路22号，属GSK系列数控产业化基地建设工程(三期)-电子车间新产品车间。

2、工程规模：（1）、排水管道工程：本工程排水管道工程分雨水、污水两种，其室内生活污水由管道收集后排入化粪池880m。

（231用HDPE特征值45二、主要工程量（一）管道工程依次是：123基坑开挖前应认真研究图纸，充分调查了解开挖地段的土质及原有已安装排水管道系统，制定排水措施、开挖方法、堆土位置、运输通道和安全措施及开挖深度等。

开挖管槽前，应向机械司机详细交底，交底内容包括挖沟槽断面、堆土位置、现有地下构筑物情况、施工技术及安全要求等，并指定专人与司机配合，配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。

如超挖，超挖部分应按监理工程师同意的材料回填，通常当槽底超挖不超过150mm时可采用干槽土回填夯实。

沟槽开挖宽度要求：管道每边各增加300mm工作面；沟槽开挖要求：1）基坑土方明确不存在地下管线时，可直接使用大型挖掘机挖至基底标高上200-300mm处后用人工修坡清底完成。

基坑如探明存在地下管线，则应使用小于0.6m3的小型挖掘机配合人工将管线周边的土方挖除，然后视难易采用机械或人工挖土。

2345674、123三、1、雨、污水检查井均采用M7.5水泥砂浆MU10灰砂砖砌筑。

砖砌圆形检查井均为φ700，墙厚为240mm，。

2、管井基础应坚实，承载力达到设计要求。

采用C10素砼做基础垫层，垫层厚度同管基厚。

3、管井的砖砌体必须保证灰浆饱满、灰缝平直，不得有通缝，壁面处理前必须清除表面污物、浮灰等。

砌井应随时检测直径尺寸，当需收口时应四面收进。

雨水、污水管井的井室内壁应按设计进行抹面，内壁抹面应分层压实，井室外壁应用砂浆批荡。

污水管井内外壁均需要采用水泥砂浆批挡抹面，以防止渗漏水。

井内外壁采用20mm厚1：2防水水泥砂浆抹面。

市政道路雨水污水管道施工方案沙河西区创新基地一号道路冬季施工方案泗州路排水工程专项施工方案一、编制依据为确保泗州路道排工程的施工质量，本方案依据以下文件编制：1.泗州路道排工程设计图纸、工程量清单等。

2.国家标准、技术规范、规程等相关文件。

3.《城镇道路施工与质量验收规范》CJJ1-2008.4.《埋地塑料排水管道工程技术规范》CJJ 143-2010.5.《给排水管道施工及验收规范》（GB-2008）。

6.《给水排水构造物施工及验收规范》（GBJ141-90）。

7.《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S201.8.《国家建筑标准设计图集》02S403/05S502/03S502.二、工程概况本工程采用雨污分流制实施，泗州路道排工程的雨污水管双侧布置，雨水管布置在距道路中线左侧6m处，污水管布置在距道路中线右侧6m处。

管道及管道基础主要采用承插口的钢筋混凝土雨水管和钢带增强HPPE污水管，雨水管和污水管道均采用砂基础。

三、主要工程量本工程涉及的实物工程量较多，具体工程量详见附表3-1.实物工程量汇总表3-1序号项目名称。

型号、规格。

单位数量1.雨水检查井。

2100*1100.座。

62.雨水检查井。

1800*1100.座。

113.雨水检查井。

1500*1100.座。

34.雨水检查井。

Ф1500mm。

座。

45.雨水检查井。

Ф1000mm。

座。

56.沉泥井。

d1800.座。

67.沉泥井。

d1600.座。

78.沉泥井。

d1500.座。

89.沉泥井。

d1400.座。

910.Ⅱ级钢筋混凝土管。

Ф1500mm。

米。

20011.Ⅱ级钢筋混凝土管。

Ф1000mm。

米。

30012.Ⅱ级钢筋混凝土管。

Ф800mm。

米。

40013.Ⅱ级钢筋混凝土管。

Ф600mm。

米。

50014.Ⅱ级钢筋混凝土管。

Ф500mm。

米。

60015.Ⅱ级钢筋混凝土管。

Ф400mm。

米。

70016.Ⅱ级钢筋混凝土管。

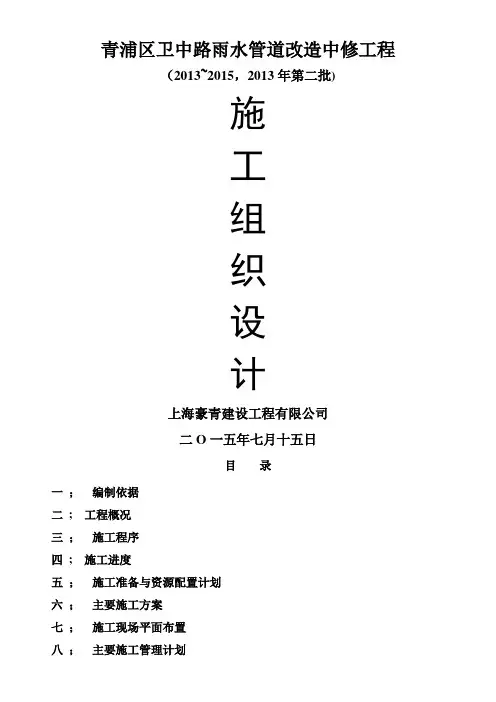

青浦区卫中路雨水管道改造中修工程（2013~2015，2013年第二批)施工组织设计上海豪青建设工程有限公司二O一五年七月十五日目录一；编制依据二; 工程概况三；施工程序四; 施工进度五；施工准备与资源配置计划六；主要施工方案七；施工现场平面布置施工组织设计一;编制依据1、根据建设方提供的设计施工图及有关资料，结合实际施工现场环境，水文、地质、水源、交通运输等情况和上海市相关工程施工技术规范及验收标准。

安全生产文明施工综合治理等法规、条例、规范、规定等。

2、工程质量控制,操作要求及施工验收规范《上海市排水管道通用图》（92）版《市政排水管道工程施工及验收规范》DBJ08—220—96《市政道路、排水管道成品与半成品施工及验收规范》DBJ08—87—2000《埋地塑料排水管道施工》(04S520）上海市标准《埋地塑料排水管道工程技术规程》（DG\TJ08—308-2002）上海城西城建工程勘测设计院设计施工图3。

以往多年类似工程积累的施工经验。

二:工程概况1、工程简介及范围：卫中路是青浦西边城区一条由南北向转向东北的曲折商业街道，南起城中西路，中部跨越城西河,东至海盈路,途中分卫中支路,成“Y”形，各与海盈路相交。

本道路施工总宽度为9.24米,横断面布置为1。

12米(人行道）+7。

0米（车行道）+1.12米（人行道），现状的车行道为水泥混凝土路面,人行道为6*100*200机制彩色人行道板，路面状况较差。

本次实施改造（城中西路——海盈路）卫中路雨水管工程全长约531米。

卫中支路段：雨水管道长约145.5米，路面宽同卫中路，现状的车行道为水泥混凝土路面。

排水管道:卫中路，城中西路至城西河段采用Ф1200mm承插式钢混凝土管，长309。

2m；盈中北路至海盈路段采用DN600HDPE双壁缠绕管；卫中支路,卫中路至海盈路段采用DN600HDPE双壁缠绕管。

近年来，由于该路段雨水排水总管修建年代已久，淤泥杂物沉积严重，排水功能不能适应现有路面的雨水排放，特别是近年来台风梅雨季节水害隐患更为突出。

目录第一章编制说明.......................................................................................................................... 错误!未定义书签。

第二章工程概况 (2)一、工程概况 (2)第三章管理目标 (3)一、质量目标 (3)二、进度目标 (3)三、安全生产、文明施工目标 (3)第四章施工部署 (3)第一节施工组织机构设置及职责 (4)第二节资源配置计划 (5)第三节施工方案 (6)第四节主要工程项目施工方案与施工方法 (6)第五章技术措施 (15)一．施工测量 (15)二、排水工程 (16)五．道路工程 (17)六、雨季施工技术措施 (20)第六章施工进度计划及工期保证措施 (21)一、施工进度计划安排 (21)二、工期保证措施 (21)第七章施工质量保证措施 (22)第一节质量管理组织及职责 (22)第二节材料质量保证措施 (23)第三节质量创优措施 (24)第八章安全生产保证措施 (25)第一节安全生产管理组织及职责 (26)第二节安全生产保证措施 (27)第九章降低成本措施 (29)一、组织措施 (29)二、管理措施 (29)三、技术措施 (29)第九章文明施工保证措施 (29)一、文明施工管理目标 (30)二、组织管理措施 (30)三、防扰民措施 (30)四、目视管理 (31)五、目视管理的主要内容与形式 (31)六、建立文明施工责任制，开展双文明劳动竞赛 (32)第一章编制说明一、编制原则1、认真贯彻国家和地方有关基本建设的各项方针、政策，遵守国家和地方的法律，严格执行施工程序，信守合同规定的工程竣工工期。

2、实行施工、设计和建设单位三结合，统筹安排，合理布置，做好施工部署各项施工生产工作。

3、采用流水施工方法和网络计划技术组织有节奏、均衡和连续施工。
