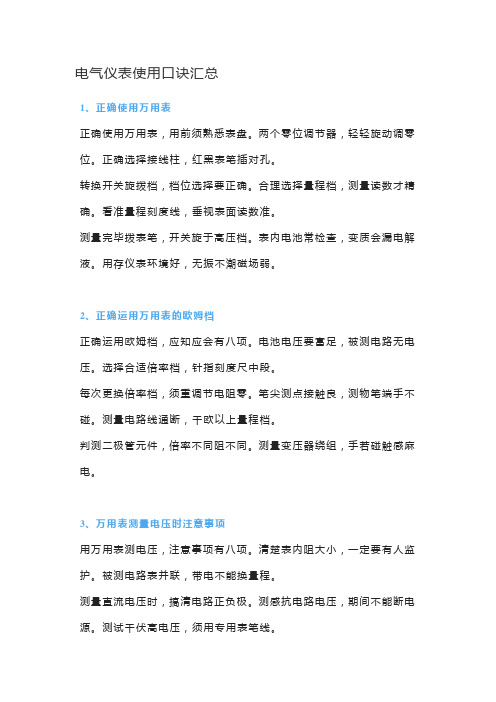

电气仪表使用口诀汇总1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
感应电对地电压，量程不同值差大。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线头，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾各并连。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线头，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
电气常用仪器仪表第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表;在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用..电工仪表的结构性能及使用方法会影响电工测量的精确度;电工必须能合理选用电工仪表;而且要了解常用电工仪表的基本工作原理及使用方法..一、电工仪表的分类及符号常用电工仪表有：直读指示仪表;它把电量直接转换成指针偏转角;如指针式万用表；比较仪表;它与标准器比较;并读取二者比值;如直流电桥；它显示二个相关量的变化关系;如示波器；数字仪表;它把模拟量转换成数字量直接显示;如数字万用表..常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等..为了表示常用电工仪表的技术性能;在电工仪表的表盘上有许多符号;如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等..以1T1－A型交流电流表为例;其表盘左下角符号：1为电流种类符号;～为交流；2是仪表工作原理符号;图示符号为电磁式；3为防外磁场等级符号;为Ⅲ级；4是绝缘强度等级符号;仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号;⊥表示盘面应位于垂直方向；7是仪表准确度等级1.5..所以测量结果的精确度;不仅与仪表的准确度等级有关;而且与它的量程也有关..因此;通常选择量程时应尽可能使读数占满刻度三分之二以上..第二节万用表万用表是一种多功能、多量程的便携式电工仪表;一般的万用表可以测量直流电流、直流电压、交流电压和电阻等..有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等..所以万用表是电工必备的仪表之一..万用表可分为指针式万用表和数字式万用表..一、指针式万用表的结构和工作原理1．指针式万用表的结构指针式万用表的型式很多;但基本结构是类似的..指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成..表头采用高灵敏度的磁电式机构;是测量的显示装置；转换开关用来选择被测电量的种类和量程；测量线路将不同性质和大小的被测电量转换为表头所能接受的直流电流..MF－30型万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量..当转换开关拨到直流电流档;可分别与5个接触点接通;用于测量500、50、5mA和500、50μA量程的直流电流..同样;当转换开关拨到欧姆档;可分别测量×1、×10、×100、×1KΩ、×10KΩ量程的电阻；当转换开关拨到直流电压档;可分别测量1、5、25、100、500V 量程的直流电压；当转换开关拨到交流电压档;可分别测量500、100、10V量程的交流电压.. 2．指针式万用表的工作原理指针式万用表测电阻时把转换开关SA拨到“Ω”档;使用内部电池做电源;由外接的被测电阻和表头部分组成闭合电路;形成的电流使表头的指针偏转..设被测电阻为RX;表内的总电阻为R;形成的电流为I;则I与RX不成线性关系;所以表盘上电阻标度尺的刻度是不均匀的..电阻档的标度尺刻度是反向分度;即RX＝0;指针指向满刻度处；RX→∞;指针指在表头机械零点上..电阻标度尺的刻度从右向左表示被测电阻逐渐增加;这与其他仪表指示正好相反;这在读数时应注意..测量直流电流时把转换开关SA拨到“mA”档;此时从“＋”端到“－”端所形成的测量线路实际上是一个直流电流表的测量电路..测量直流电压时将转换开关SA拨到“V”档;采用串联电阻分压的方法来扩大电压表量程..测量交流电压时;转换开关SA拨到“”档;用二极管VD整流;使交流电压变为直流电压;再进行测量..MF－30型万用表的实际测量线路较复杂;下面以测量直流电流和直流电压为例作简单介绍..MF－30型万用表转换开关SA拨在50mA档;被测电流从“＋”端口流入;经过熔断器FU 和转换开关SA的触点后分成两路;回到“－”端口..当转换开关SA选择不同的直流电流档时;与表头串联的电阻值和并联的分流电阻值也随之改变;从而可以测量不同量程的直流电流..MF－30型万用表测量直流电压;当转换开关SA置于直流电压档时;与表头线路串联的电阻为R1;当转换开关SA置于直流电压高档时;与表头线路串联的电阻为R1＋R2;串联电阻的增大使测量直流电压的量程扩大..选择不同的直流电压档可改变电压表的量程..二、指针式万用表的使用1．准备工作由于万用表种类型式很多;在使用前要做好测量的准备工作：1熟悉转换开关、旋钮、插孔等的作用;检查表盘符号;“┏┓”表示水平放置;“⊥”表示垂直使用..2了解刻度盘上每条刻度线所对应的被测电量..3检查红色和黑色两根表笔所接的位置是否正确;红表笔插入“＋”插孔;黑表笔插入“－”插孔;有些万用表另有交直流2500V高压测量端;在测高压时黑表笔不动;将红表笔插入高压插口..4机械调零..旋动万用表面板上的机械零位调整螺丝;使指针对准刻度盘左端的“0”位置.. 2．测量直流电压1把转换开关拨到直流电压档;并选择合适的量程..当被测电压数值范围不清楚时;可先选用较高的测量范围挡;再逐步选用低档;测量的读数最好选在满刻度的2/3处附近..2把万用表并接到被测电路上;红表笔接到被测电压的正极;黑表笔接到被测电压的负极;不能接反..3根据指针稳定时的位置及所选量程;正确读数..3．测量交流电压1把转换开关拨到交流电压档;选择合适的量程..2将万用表两根表笔并接在被测电路的两端;不分正负极..3根据指针稳定时的位置及所选量程;正确读数..其读数为交流电压的有效值..4．测量直流电流1把转换开关拨到直流电流档;选择合适的量程..2将被测电路断开;万用表串接于被测电路中..注意正、负极性：电流从红表笔流入;从黑表笔流出;不可接反..3根据指针稳定时的位置及所选量程;正确读数..5．用万用表测量电压或电流时的注意事项：1测量时;不能用手触摸表笔的金属部分;以保证安全和测量的准确性..2测直流量时要注意被测电量的极性;避免指针反打而损坏表头..3测量较高电压或大电流时;不能带电转动转换开关;避免转换开关的触点产生电弧而被损坏..4测量完毕后;将转换开关置于交流电压最高档或空档..6．测量电阻1把转换开关拨到欧姆档;合理选择量程..2两表笔短接;进行电调零;即转动零欧姆调节旋钮;使指针打到电阻刻度右边的“0”Ω处.. 3将被测电阻脱离电源;用两表笔接触电阻两端;从表头指针显示的读数乘所选量程的倍率数即为所测电阻的阻值..如选用R×100档测量;指针指示40;则被测电阻值为：40×100＝4000Ω＝4KΩ..7．用万用表测量电阻时的注意事项：1不允许带电测量电阻;否则会烧坏万用表..2万用表内干电池的正极与面板上“－”号插孔相连;干电池的负极与面板上的“＋”号插孔相连..在测量电解电容和晶体管等器件的电阻时要注意极性..3每换一次倍率档;要重新进行电调零..4不允许用万用表电阻档直接测量高灵敏度表头内阻;以免烧坏表头..5不准用两只手捏住表笔的金属部分测电阻;否则会将人体电阻并接于被测电阻而引起测量误差..6测量完毕;将转换开关置于交流电压最高档或空档..第三节兆欧表兆欧表又称摇表;是专门用于测量绝缘电阻的仪表;它的计量单位是兆欧MΩ..一、兆欧表的结构和工作原理1．兆欧表的结构常用的手摇式兆欧表;主要由磁电式流比计和手摇直流发电机组成;输出电压有500V、1000V、2500V、5000V几种..随着电子技术的发展;现在也出现用干电池及晶体管直流变换器把电池低压直流转换为高压直流;来代替手摇发电机的兆欧表..磁电式流比计是测量机构..如ZC-7型：可动线圈1与2互成一定角度;放置在一个有缺口的圆柱形铁心5的外面;并与指针固定在同一转轴上；极掌4为不对称形状;以使空气隙不均匀..2．兆欧表的工作原理兆欧表的工作原理如下..被测电阻RX接于兆欧表测量端子“线端”L与“地端”E之间..摇动手柄;直流发电机输出直流电流..线圈1、电阻R1和被测电阻RX串联;线圈2和电阻R2串联;然后两条电路并联后接于发电机电压U上..设线圈1电阻为r1;线圈2电阻为r2;则两个线圈上有电流流过：r1、r2、R1和R2为定值;RX为变量;所以改变RX会引起比值I1∕I2的变化..由于线圈1与线圈2绕向相反;流入电流I1和I2后在永久磁场作用下;在两个线圈上分别产生两个方向相反的转距T1和T2;由于气隙磁场不均匀;因此T1和T2既与对应的电流成正比又与其线圈所处的角度有关..当T1≠T2时指针发生偏转;直到T1＝T2时;指针停止..指针偏转的角度只决定于I1和I2的比值;此时指针所指的是刻度盘上显示的被测设备的绝缘电阻值..当Ｅ端与Ｌ端短接时;I1为最大;指针顺时针方向偏转到最大位置;即“０”位置；当E、L 端未接被测电阻时;ＲX趋于无限大;I1＝0;指针逆时针方向转到"∞"的位置..该仪表结构中没有产生反作用力距的游丝;在使用之前;指针可以停留在刻度盘的任意位置..二、兆欧表的使用1．正确选用兆欧表兆欧表的额定电压应根据被测电气设备的额定电压来选择..测量500V以下的设备;选用500V或1000V的兆欧表；额定电压在500V以上的设备;应选用1000V或2500V的兆欧表；对于绝缘子、母线等要选用2500V或3000V兆欧表..2．使用前检查兆欧表是否完好将兆欧表水平且平稳放置;检查指针偏转情况：将E、L两端开路;以约120r/min的转速摇动手柄;观测指针是否指到“∞”处；然后将E、L两端短接;缓慢摇动手柄;观测指针是否指到“0"处;经检查完好才能使用..3．兆欧表的使用1兆欧表放置平稳牢固;被测物表面擦干净;以保证测量正确..2正确接线兆欧表有三个接线柱：线路L、接地E、屏蔽G..跟据不同测量对象;作相应接线..测量线路对地绝缘电阻时;E端接地;L端接于被测线路上；测量电机或设备绝缘电阻时;E 端接电机或设备外壳;L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线;将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E端接电缆外表皮铅套上;L端接线芯;G端接芯线最外层绝缘层上..3由慢到快摇动手柄;直到转速达120r/min左右;保持手柄的转速均匀、稳定;一般转动1min;待指针稳定后读数..4测量完毕;待兆欧表停止转动和被测物接地放电后方能拆除连接导线..三、注意事项因兆欧表本身工作时产生高压电;为避免人身及设备事故必须重视以下几点：1不能在设备带电的情况下测量其绝缘电阻..测量前被测设备必须切断电源和负载;并进行放电；已用兆欧表测量过的设备如要再次测量;也必须先接地放电..2兆欧表测量时要远离大电流导体和外磁场..3与被测设备的连接导线应用兆欧表专用测量线或选用绝缘强度高的两根单芯多股软线;两根导线切忌绞在一起;以免影响测量准确度..4测量过程中;如果指针指向“0”位;表示被测设备短路;应立即停止转动手柄..5被测设备中如有半导体器件;应先将其插件板拆去..6测量过程中不得触及设备的测量部分;以防触电..7测量电容性设备的绝缘电阻时;测量完毕;应对设备充分放电..第四节钳形电流表钳形电流表是一种不需要断开电路就可以直接测量交流电路的便携式仪表;这种仪表测量精度不高;可对设备或电路的运行情况作粗略的了解;由于使用方便;应用很广泛..一、钳形电流表的工作原理钳形电流表由电流互感器和电流表组成..互感器的铁心制成活动开口;且成钳形;活动部分与手柄相连..当紧握手柄时电流互感器的铁心张开;可将被测载流导线置于钳口中;该载流导线成为电流互感器的初级线圈..关闭钳口;在电流互感器的铁心中就有交变磁通通过;互感器的次级线圈中产生感应电流..电流表接于次级线圈两端;它的指针所指示的电流与钳入的载流导线的工作电流成正比;可直接从刻度盘上读出被测电流值..注意事项：1把转换开关拨到合适电流档..2一定关闭钳口;以免开路毁坏仪表..3根据指针稳定时的位置及所选量程;正确读数..。
电气仪表知识点总结本文将对电气仪表的一些重要知识点进行总结，包括它们的分类、原理、应用以及在工业中的重要性。
一、电气仪表的分类电气仪表根据其功能和用途的不同，通常可以分为以下几类：1. 检测仪表：主要用于检测和测量一些物理量，如温度、压力、流量、液位等。
它们一般采用传感器和变送器来获取信号，并通过电路转换成相应的电信号输出。
2. 显示仪表：主要用于显示被测物理量的数值或图形。
常见的显示仪表有数显表、指示仪表、图形仪表等。
3. 控制仪表：主要用于对控制系统的参数进行调整和控制。
它们一般采用PID控制算法，并能够通过电气或电子装置实现对被控对象的控制。
4. 计量仪表：主要用于对电气参数（如电压、电流、功率等）进行测量和计量。
常见的计量仪表有电压表、电流表、功率表等。
5. 分析仪表：主要用于分析被测对象的成分、结构和性质。
常见的分析仪表有气体分析仪、液体分析仪、固体分析仪等。
6. 记录仪表：主要用于记录被测物理量的变化情况。
它们一般采用纸带记录仪、磁带记录仪、数字记录仪等形式。
二、电气仪表的原理电气仪表的工作原理通常包括以下几个方面：1. 传感器原理：传感器是用于感知被测对象的物理量，并将其转化为电信号的装置。
传感器的种类繁多，包括压力传感器、温度传感器、液位传感器、流量传感器等。
传感器的原理通常包括电阻、电容、电感、霍尔效应等。
2. 信号处理原理：传感器采集到的信号一般是微弱的模拟电信号，需要经过信号处理装置进行放大、滤波、转换和处理，以提高其灵敏度和稳定性，并将其转化为标准的电信号输出。
3. 控制原理：在控制系统中，常常需要对被控对象进行调节和控制。
这就需要使用控制原理，包括PID控制、开环控制、闭环控制等。
通过控制仪表对被控对象进行控制，从而实现系统的稳定运行。
4. 显示原理：不同类型的显示仪表采用的显示原理也不同。
例如，数显表采用数字显示原理，指示仪表采用指针指示原理，图形仪表采用图形显示原理。
电气仪表安全操作常识范文一、引言在现代社会，电气仪表广泛应用于各个行业和领域。
但是，电气仪表的使用不当可能会导致事故的发生，对人员财产造成严重损失。
为了确保工作的安全进行，减少事故的发生，有必要对电气仪表的安全操作常识进行详细介绍。
二、电气仪表的基本知识1. 电气仪表的分类根据功能和用途的不同，电气仪表可以分为模拟仪表和数字仪表。
模拟仪表一般采用旋钮或指针进行显示，数字仪表采用数字显示屏进行显示。
2. 电气仪表的组成电气仪表通常包括传感器、信号处理模块、显示模块和控制模块。
其中，传感器用于感知所要测量的物理量，信号处理模块负责对传感器信号进行处理，显示模块用于显示测量结果，控制模块实现对被测对象的控制。
3. 电气仪表的安全等级分类根据电气仪表对工作环境和操作人员的要求不同，可以将电气仪表分为安全型、安装型和隔爆型。
其中，安全型仪表是可以直接与被测对象接触并工作的；安装型仪表是要求安装在控制箱等封闭的环境中工作的；隔爆型仪表则是应用于易燃易爆等危险场所的。
三、电气仪表的安全操作常识1. 发现故障及时停机在使用电气仪表过程中，如果出现异常现象，如显示不正常、报警等，应立即停机，并检查故障原因。
不得擅自拆解或修理仪表，应及时联系专业维修人员进行处理。
2. 定期检查电气仪表的工作状态为了确保电气仪表的正常工作，应定期检查仪表的工作状态。
检查内容包括是否有异常噪音、接线是否松动、显示是否准确等。
如发现问题，应及时进行维修或更换。
3. 注意操作规程在操作电气仪表之前，必须详细了解仪表的使用说明书和操作规程，并按照规程进行操作。
不得超负荷使用仪表，不得将过大的电流或电压接入仪表。
4. 注意防雷防静电在使用电气仪表时，应注意防雷防静电。
应安装防雷装置，使用静电垫等防静电装置，避免静电和雷击对仪表的影响。
5. 避免与湿度、温度等环境因素接触电气仪表通常要求在一定的环境条件下工作，如湿度、温度等。
在使用过程中，应避免与超出仪表工作条件的环境因素接触，以免影响仪表的性能。

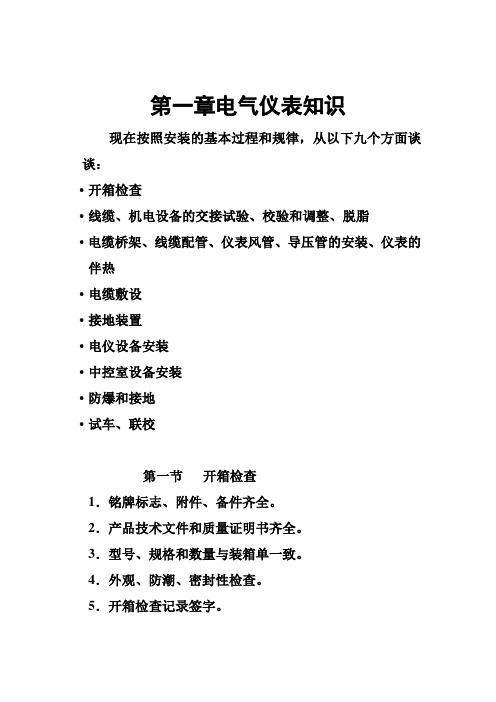

第一章电气仪表知识现在按照安装的基本过程和规律，从以下九个方面谈谈：·开箱检查·线缆、机电设备的交接试验、校验和调整、脱脂·电缆桥架、线缆配管、仪表风管、导压管的安装、仪表的伴热·电缆敷设·接地装置·电仪设备安装·中控室设备安装·防爆和接地·试车、联校第一节开箱检查1．铭牌标志、附件、备件齐全。
2．产品技术文件和质量证明书齐全。
3．型号、规格和数量与装箱单一致。
4．外观、防潮、密封性检查。
5．开箱检查记录签字。
第二节线缆、机电设备的交接试验、校验和调整、脱脂1．线缆交接试验1.1线芯直径和绝缘厚度检查1.1.1线芯直径检查：略1.1.2绝缘厚度检查BV型聚氯乙烯绝缘电线的绝缘层厚度规定见表格：（见GB50303-2002 建筑电气工程施工质量验收规范3.2.12节）2．线缆试验的交接试验2.1仪表电缆电缆（线）敷设前，应做外观及导通检查，并用直流500伏兆欧表测量绝缘电阻,其电阻值不应小于5兆欧；仪表补偿电缆(导线)的绝缘电阻应用100V兆欧表测量其芯线之间、芯线对地之间的绝缘电阻应大于5兆欧，当有特殊规定时应符合其规定。
祥见GB50093-2002仪表工程施工及验收规范 6.1. 2节P33页2.2电力电缆GB50150-2006电气装置安装工程电气设备交接试验标准P65页电力电缆线路，绝缘电阻值不得低于5兆欧,工作电压不得超过额定电压的15%。
特别说明见P140页。
3．机电设备的交接试验3.1电力变压器GB50150-2006电气装置安装工程电气设备交接试验标准P27页7.0.1 7.0.2第一条7.0.3 7.0.9。
线圈绝缘电阻经验值：冷态≥2MΩ/KV,热态≥1MΩ/KV,与初次相同条件下相比不能下降50%。
在10～30时℃吸收比(P10页1.0.8节)大于1.3，受潮或绝缘破损吸收比约为1。
绝缘油击穿电压60-220KV≥40KV,35KV及以下≥35KV。
电气仪表安全操作常识电气仪表是生产、生活和工程建设中不可或缺的设备，但在操作中，由于电气仪表的特殊性质，若不遵守相关的操作规程，极易发生事故，对人身安全和设备安全造成威胁。
因此，电气仪表的安全操作常识显得尤为重要。
以下将从使用前的准备工作、使用中的注意事项以及注意事项总结三个方面，详细介绍电气仪表的安全操作常识。
一、使用前的准备工作在使用电气仪表之前，必须进行一系列的准备工作，确保设备及场所的安全。
1.准备工作台面整洁，电气设备表面无尘、无湿润；2.准备好所需的工具和设备，如钳子、螺丝刀等，并检查它们的完好性；3.确认电源是否已经关闭，断开电源；4.检查仪表连接线路是否正常，确认通电不通电控制装置的位置，确保安全开关和接触器处于断开位置；5.检查线路是否符合要求，如是否有漏电和短路现象，是否过载等。
二、使用中的注意事项在使用电气仪表过程中，要特别注意以下几点，确保个人安全和设备安全。
1.穿戴好工作服和个人防护设备，如绝缘手套、绝缘鞋等；2.遵守操作规程，按照正确的操作步骤进行操作，不得随意调整、改动或使用非正常方式操作；3.注意保持仪表的干燥和清洁，避免水分、尘土等进入仪表内部，影响其正常工作；4.避免仪表受到过度震动、冲击或外力撞击，以免损坏仪表或引起电器短路、漏电等危险；5.使用电源时要特别小心，确保电源稳定，不得超过仪表的额定功率和电流，以免发生电器起火和设备烧毁等事故；6.注意仪表的温度变化，避免过热或过低的环境温度对仪表产生不良影响；7.注意使用电器操作器材时的插拔动作要稳健，不得使用力过大或过急，避免电器损坏或产生触电风险；8.使用完毕后，及时将仪表和线路恢复到安全状态，如关闭电源，拆除连接线等；9.定期进行仪表的检测、校准和维修，确保仪表的准确性和可靠性。
三、注意事项总结综上所述，电气仪表的安全操作需重点关注以下几个方面。
1.必须经过合格的培训和考核，取得相应的资格证书方可操作电气设备；2.在操作仪表前，要进行相关的准备工作，包括清洁、检查及确认工作台面整洁，电源已关闭，设备符合要求等；3.遵循操作规程进行操作，穿戴好个人防护设备，保持仪表的干燥和清洁，避免震动、冲击和外力撞击；4.确保电源稳定，不得超过仪表的额定功率和电流；5.注意仪表的温度变化，避免过热或过低环境温度对仪表产生不良影响；6.使用电器操作器材时，插拔动作要稳健，不得使用力过大或过急；7.使用完毕后，及时将仪表和线路恢复到安全状态；8.定期进行仪表的检测、校准和维修，确保仪表的准确性和可靠性。
电气仪表使用说明书一、安全注意事项在使用电气仪表之前，请务必阅读并遵守以下安全注意事项：1. 仅限专业人员操作：电气仪表属于专业设备，只应由受过专业培训的人员进行操作和维护。
未经过专业培训的人员请勿擅自操作，以免造成人身或财产损失。
2. 断电操作：在操作电气仪表之前，务必将其与电源断开连接，确保安全操作。
在对仪表进行维护或检修时，同样应先切断电源。
3. 防止触电：在进行操作或维护时，应确保手部干燥，并佩戴绝缘手套，以防止触电事故的发生。
4. 确保接地：在操作仪表时，请确保仪表及相关设备良好接地，以减少漏电或其他安全隐患的发生。
5. 避免过载：在使用电气仪表时，请务必遵守设备的最大负载和额定电流要求，确保设备正常工作。
二、产品概述电气仪表是一种用于测量、监测和控制电气参数的设备。
本产品具有以下特点：1. 高精度测量：电气仪表采用先进的传感技术和数字处理技术，具有高精度的电气参数测量功能。
2. 多功能显示：仪表配备了清晰易读的显示屏，可以同时显示多个电气参数，并提供相应的报警功能。
3. 远程控制：仪表支持远程控制功能，可以通过无线通讯或有线连接与其他系统进行数据交互和远程控制。
4. 安全可靠：仪表具有多种安全保护功能，如过载保护、漏电保护等，确保使用过程中的安全可靠性。
三、操作指南1. 仪表启动和关闭- 启动：在确认电气仪表与电源连接稳固后，打开电源开关，待仪表显示屏亮起并完成自检后，即可开始使用。
- 关闭：在停止使用电气仪表时，先确保所有操作已保存或记录，然后依次关闭相关电源开关，并将电气仪表与电源断开连接。
2. 参数测量和显示- 选择参数：使用仪表上的操作按钮或旋钮，选择要测量和显示的电气参数。
仪表会自动进行测量并在显示屏上显示结果。
- 切换显示：如果需要同时显示多个参数，请按照仪表说明书中的操作方法切换显示模式，以便查看不同的电气参数。
3. 报警设置和处理- 设置报警：按照仪表说明书中的操作方法，进入报警设置模式，根据实际需要设置报警阈值和报警方式。
电气仪表安全操作常识1.巡检时不得进行其他工作，不得移开或越过遮栏。
2.雷雨天气，应穿绝缘靴，不得靠近避雷针。
3.巡视配电装置，进出高压室应处于带电设备安全距离以外（10kV及以下安全距离0.7m）。
㈡倒闸操作1.工作前要认真填写工作票，审批后方可实施。
2.监护人必须集中精力、恪尽职守。
3.在进行倒闸操作时应注意操作程序。
停电：开关－推出小车－负荷开关－低压主受开关；送电合闸应按与上述相反的顺序进行，严防带负荷拉合刀闸。
4.高压验电必须带绝缘手套，验电时应使用相应电压等级的专用合格验电器，验电前先在有电设备上进行试验，确证验电器良好。
5.在验明确实无电后，将检修设备接地以防止突然来电。
装设接地线应先行接地，后挂接地线，拆接地线时其顺序与此相反。
㈢事故处理1.发生事故时，在值长统一指挥下，做到有序、安全、不乱。
2.在没有得到值长或班长命令之前，不得擅自进行任何操作，在没有判明停电之前，不得用手触摸设备。
3.检查高压接地点时，应佩带使用相应绝缘保护，并不得进入接地点，室外8米以内，室内5米以内。
二、电气检修㈠日常维护1.进入生产现场要戴安全帽，并系好帽绳。
2.电机运行过程中，严禁清扫、擦拭或润滑转动部位，只有确认对工作人员确无危险时，方可用长嘴壶或油枪往油杯里注油。
3.接地装置不能随意拆除，也不能对接地装置随意处理。
4.更换发电机碳刷的安全事项⑴不得使衣服及擦拭材料被滑环挂住。
⑵应穿绝缘鞋，不得带手套，不得同时接触两极或一极与地部分，也不得两人同时工作。
5.禁止在运转中的电动机接地线上工作。
6.停电更换熔断器（保险）后，恢复操作时，应带手套和防护眼镜。
7.使用摇表测量设备绝缘时，必须将被测设备电源断开，验明无电压，确实证明设备无人工作后，方可进行。
在测量前后，必须将被试设备对地放电。
8.敷设电缆时，应由专人统一指挥。
电缆走动时，严禁用手搬动滑轮，以防压伤。
9.进电缆井（沟）前，应排除井（沟）内浊气。
电气仪表常识电动机绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A 级E级B级F级H级最高允许温度（℃）105 120 130 155 180 绕组温升限值（K）60 75 80 100 125 性能参考温度（℃）80 95 100 120 145 在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.安全电压，是指不致使人直接致死或致残的电压。
根据生产和作业场所的特点，采用相应等级的安全电压，是防止发生触电伤亡事故的根本性措施。
国家标准《安全电压》（GB3805——83）规定我国安全电压额定值的等级为42V、36V、24V、12V和6V，应根据作业场所、操作员条件、使用方式、供电方式、线路状况等因素选用。
一般环境条件下允许持续接触的“安全特低电压”是50V。
人体对电流的反映:8~10mA 手摆脱电极已感到困难,有剧痛感(手指关节).20~25mA 手迅速麻痹,不能自动摆脱电极,呼吸困难.50~80mA 呼吸困难,心房开始震颤.90~100mA 呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动1Par= m?1MPa相当于多少公斤？没法划等号的，1Pa=1牛/平方米，一公斤的东西，F=Mg，g大约取10就可以，所以1公斤的东西F=10牛，按照公式，如果在1平方米的面积上承受1MPa的压力，那么F=P*S=1000000*1=1000000牛，质量M=F/10=100000千克，也就是100吨。
所以意思就是把一个100吨的东西压在1平方米大小的水平面上，那么它承受的压力是1MPa。
1Mpa=多少公斤/平方厘米？1Mpa=1N/mm^2 =100N/cm^2 =10.2公斤力/cm^2（重力加速度=9.8）一公斤的压力是表示在一平方厘米上的压力为一公斤的力！是98000pa！回去补补基础知识吧！工程上人们常说的多少公斤压力指kg/cm2,而压力表上常标的是MPa.1N/m2=1Pa 1kg=9.8N 1m2=10000cm2所以1kg/cm2=98KPa=0.098MPa工程上人们近似的取1MPa=10kg/cm21MPa=1000KPa=100m水柱也等于工程上常用的10公斤水压千克力每平方厘米lat,kgf/cm2 1kgf/cm2=98066.5Pa千克力每平方米kgf/m2 1kgf/m2=9.80665Pa吨力每平方米tf/m2 1tf/m2=9806.65Pa1标准大气压=103215Pa1MPa等于多少公斤力/平方厘米（Kgf/cm2）通常近似说：1MPa=10kg/cm2准确的说：1MPa=9.8kg/cm2 1MPa=10^6Pa1千克力/平方厘米=10牛顿/10^-4平方米=10^5牛顿/平方米=10^5Pa所以1MPa=10千克力/平方厘米也就是所说的10公斤压力仪表传输信号有几种标准？4~20m DC电流信号，1~5v DC电压信号？变压器并网：师傅你好！我现有两台变压器要并网,两变压器是低压面对面安装,也就是说一台变压器的高压A与另一台变压器的高压C接同一相高压电A相,二台变压器的B接高压电B,请问低压怎样连接.谢谢！交流变压器并联要求很严不像楼主想象的那么简单，搞不好造成短路烧毁变压器的，要并网必须达到条件才可以，一、选用统一规格型号变压器，就是说变压器线圈参数要完全一致，二、高低压同名端接线必须一致。
不能接错。
变压器并联的条件是： 电压比同； 连接组别同 ；阻抗不相差10%； 但在具体施工中要现场定相，最简单的方法是先把高压侧连好，供电，再用万用表来测量你准备并联的两个低压端子之间是否有电压差，没有就对了，有就换个。
发电机并网条件：发电机并网就是通过发电机出口开关的合闸，把发电机和电网(也可以认为电网就是好多需要用电的用户)联接起来,让电能源源不断地输送出去.发电机并网有三个条件:发电机的频率、电压、相位必须与电网的频率、电压、相位保持一致，才能并网发电。
（三个条件完全一样叫同期；有一点偏差，但是在允许的范围内叫准同期）与并网相反的就是解列，解列就是不想发电了，还是通过这个出口开关的分闸，把发电机与电网断开，这就叫解列；等想发电的时候再同期合闸，这就叫并网。
发电机自动同期并网: 1.将同期调整开关切至细调位置，同期开关切至投入位置，同期闭锁装置在“闭锁”位置，观察组合同期表开始转动; 2.自动同期： 将自动准同期转换开关切至试验位置；按自动准同期装置启动按钮，此按钮上方的红灯亮；将自动准同期转换开关切至投入位置；观察同期表停在12点位置，观察有功功率表有指示显示，并网成功; 2.将同期开关切至退出位置，退出同期表，将自动准同期开关切至退出位置，红灯灭; 3.将同期闭锁装置切至解除位，同期调整切至断开位； 4.将发电机出口主开关打在合后位置（竖直位置），开关上方红灯亮; 发电机手动同期并网: 操作过程同自动同期并网操作1; 手动同期: 将发电机出口主开关打在预合位置（竖直位置）；观察左侧的组合同期表转至靠近12点位置，手动合主开关，红灯亮，并网成功;电气设备检修安全操作规程为了工作正常推进，提高生产质量以及确保检修电工安全，特制定以下措施：1、正常生产期间，检修电工，必须在大班之前下井检修。
2、检修前必须做到停电、验电、放电三项工作。
电气设备外壳要有可靠的接地。
3、检修时必须挂牌检修“有人工作，严禁送电”。
4、检修时遇到问题必须合理处理，不能处理的必须上报区队领导。
5、有权拒绝违章指挥。
6、有权制止（除电工外）任何人操作电气设备。
7、发现不安全因素要及时向代班队长或区队领导汇报。
8、检修时必须仔细观察检修区域并进行敲帮问顶工作，确保检修区域安全。
9、检修电工严格执行煤矿供电的“十不准”10、检修电工必须做到三无、四有、两齐、三坚持。
11、加强日常维护和巡回检查提高检修质量。
12、定期进行预防性电气试验，完善保护装置。
工作人员按照操作规程操作。
变压器有哪些保护？尽量详细……主保护：重瓦斯保护、差动保护、过流保护等 辅助保护：过负荷保护、轻瓦斯保护、温度保护等变压器保护方式1、差动保护2、差流速断保护3、复压过流保护4、重瓦斯保护5、轻瓦斯保护6、压力释放保护7、零序保护8、过激磁保护9、温度高保护10、冷却电源失电保护一、变压器纵差保护 变压器的纵差保护是反应相间短路、高压侧单相接地短路以及匝间短路的主保护，其保护范围包括变压器套管及引出线。
变压器在空载合闸时的过励磁电流，其值可为In的数倍到10倍以上，这样大的励磁电流通常称为励磁涌流。
二、气体保护 为防止变压器内部单相绕组的匝间短路，通常在容量大于800KV A的变压器上装设有气体保护。
不论是哪一种型式的气体继电器都有两对触点： 轻瓦斯保护：当变压器内发生轻微故障时，产生的气体较少且速度缓慢，气体上升后逐渐积聚在继电器的上部，使气体继电器内的油面下降，使得其中一个触点闭合而作用于信号。
轻瓦斯保护动作值采用气体容积大小表示：250－300cm3 重瓦斯保护：当变压器内发生严重故障时，强烈的电弧将产生大量的气体，油箱压力迅速升高，迫使变压器油沿着油箱冲向油枕，在油流的激烈冲击下，使另一触点接闭而动作于跳闸。
重瓦斯保护动作值采用油流速度大小表示：0.6－1.5m/s 三、变压器的相间短路后备保护 主要有过电流保护和低阻抗保护。
四、变压器的过负荷保护 变压器的过负荷大多数情况下都是三相对称的，因此，过负荷保护只要接入一相，用一个电流继电器即可实现。
过负荷保护通常延时动作于信号 对于双绕组升压变压器，装于发电机电压一侧；对于三绕组升压变压器，当一侧无电源时，装在发电机电压侧和无电源一侧，当三侧都有电源时，装在所有三侧。
五、变压器的单相接地保护 1．中性点直接接地的普通变压器接地后备保护 2．中性点可能接地或不接地运行的变压器接地后备保护 1）中性点全绝缘变压器 2）分级绝缘且中性点装放电间隙的变压器 3．自耦变压器的接地后备保护 1）高、中压侧的方向零序电流保护整定计算 2）自耦变压器中性点零序过电流保护整定 六、变压器温度保护 一般设为75℃ 七、冷却器故障保护热电偶的测温范围热电偶根据分度号的不同测温范围也不同。
T型0~400度 E型0~800度 J型0~750度 K型0~1100度 N型0~1100度 S型0~1400度 R型0~1400度 B 型0~1600度S型热电偶在热电偶系列中具有精确度最高，稳定性最好，测温温区宽，运用寿命长等优点。
它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性氛围中。
由于S型热电偶具有优秀的综合性能，契合国际运用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规则今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）以为S型热电偶仍可用于近似完成国际温标。
S型热电偶缺乏之处是热电势，热电势率较小，灵活读低，高温下机械强度降落，对污染十分敏感，贵金属资料昂贵，因此一次性投资较大。
这里的资料由江苏金湖奥特美自动化仪表厂免费为您提供，希望可以给需要的人带来更大的帮助怎样判断热电偶的好坏？如题，在没有热工宝典的情况下，怎样去判断热电偶的好坏？测温专家--神港自动化回答：简单的判断方法1，肉眼观察，保护管是否腐蚀穿透，是否漏水等。
2，就是用万用表测量通断，装配式热电偶电阻一般不大于2欧姆，网线式电阻一般不大于50欧姆。
一般大于1K就可以确定是坏了。
3，郑重提示：1，以上只是简单判断，长期在高温环境下工作，容易出现温度漂移，如K 型长期工作在1000度以上，E型长期工作在800度以上，S型长期工作在1250度以上，就会发生漂移，1000度漂移2--5度很见常。
根据相关技术规程要求，是强制检定的标准计量器具，牵涉到节约能源和安全生产，一般规定使用一年必须送计量测试中心检定。
