灭火器配置计算例题细解

灭火器配置计算计算100m2B类火灾种类危险化学品生产车间应配备几具ABC干粉灭火器？（1）危险化学品生产车间应为严重危险级别（2）火灾种类为B类（3）再查《6．2．2B类火灾场所灭火器的最低配置基准应符合表6．2．2的规定。

》得出每处配置最小要89B灭火级别，每B灭火级别可以覆盖0.5平米范围。

（4）根据GB 50140-2005《建筑灭火器配置设计规范》7．3．1 计算单元的最小需配灭火级别应按下式计算：Q=KS／UQ－计算单元中每个灭火器设置点的最小灭火级别(A或B)；S－计算单元的保护面积(m2)；U－A类或B类火灾场所单位灭火级别最大保护面积(m2/A或m2/B)；K－修正系数；从表7.3.2 修正系数中查得,车间内未设消防栓和自动喷淋系统，则：K=1.0按B类火灾类型配置，严重危险级别单位灭火级别最大保护面积U=0.5（m2/B）Q=1×100÷0.5=200B表6.2.2.BC类火灾场所单具灭火器的最低配置基准为89B每具MF/ABC5或MF/ABC6型灭火器的灭火级别是89B，经计算每个灭火器设置点的最小灭火级别Q为200B，若设2处灭火器设置点则每个点最小灭火级别为100B（应≧100B），每个设置点有2具89B灭火器就可以满足灭火要求。

（6）第6.0.5条本条主要是给出了在得到配置场所的灭火级别和设置点数目后，如何得到每一个设置点灭火级别的算式。

假如在某灭火器配置场所选定N个设置点，每个设置点的灭火级别值用QE来表示，根据均衡分布的原则（这在国外标准和国内规定中一般都作过要求），显然QE=N/Q（Q为配置场所的灭火级别）。

举例说，如有一配置场所的灭火级别计算值为24A，在考虑了保护距离和灭火器实际设置的情况后，假设最终选定了三个设置点，那么，我们就可在通常的情况下，计算出每一个设置点的灭火级分QE=3/24=8（A）第6.0.6条本条首先规定了配置场所实际配置的所有灭火器的灭火级别（用Q表示）不得小于按本规范第6.0.3条或第6.0.4条计算所得出的配置场所灭火级别（用0表示），即0＜Q。

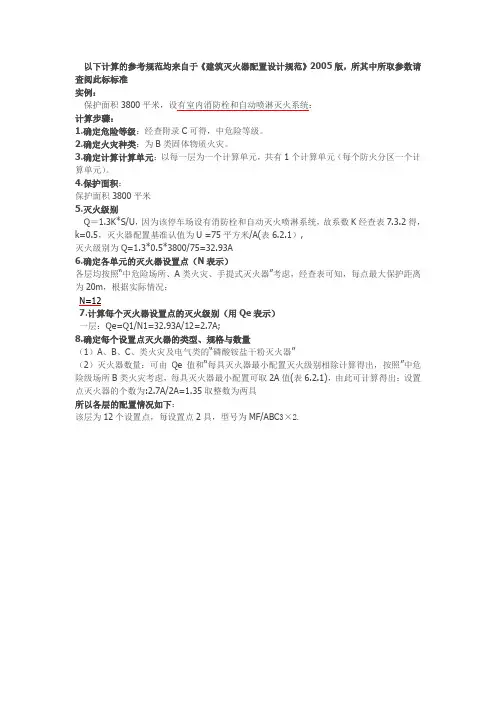

以下计算的参考规范均来自于《建筑灭火器配置设计规范》2005版，所其中所取参数请查阅此标标准
实例：
保护面积3800平米，设有室内消防栓和自动喷淋灭火系统：
计算步骤：
1.确定危险等级：经查附录C可得，中危险等级。

2.确定火灾种类：为B类固体物质火灾。

3.确定计算计算单元：以每一层为一个计算单元，共有1个计算单元（每个防火分区一个计算单元）。

4.保护面积：
保护面积3800平米
5.灭火级别
Q＝1.3K*S/U，因为该停车场设有消防栓和自动灭火喷淋系统，故系数K经查表7.3.2得，k=0.5，灭火器配置基准认值为U =75平方米/A(表6.2.1）,
灭火级别为Q=1.3*0.5*3800/75=32.93A
6.确定各单元的灭火器设置点（N表示）
各层均按照“中危险场所、A类火灾、手提式灭火器”考虑，经查表可知，每点最大保护距离为20m，根据实际情况：
N=12
7.计算每个灭火器设置点的灭火级别（用Qe表示）
一层：Qe=Q1/N1=32.93A/12=2.7A;
8.确定每个设置点灭火器的类型、规格与数量
（1）A、B、C、类火灾及电气类的“磷酸铵盐干粉灭火器”
（2）灭火器数量：可由Qe值和“每具灭火器最小配置灭火级别相除计算得出，按照”中危险级场所B类火灾考虑，每具灭火器最小配置可取2A值(表6.2.1)，由此可计算得出：设置点灭火器的个数为:2.7A/2A=1.35取整数为两具
所以各层的配置情况如下：
该层为12个设置点，每设置点2具，型号为MF/ABC3×2.。

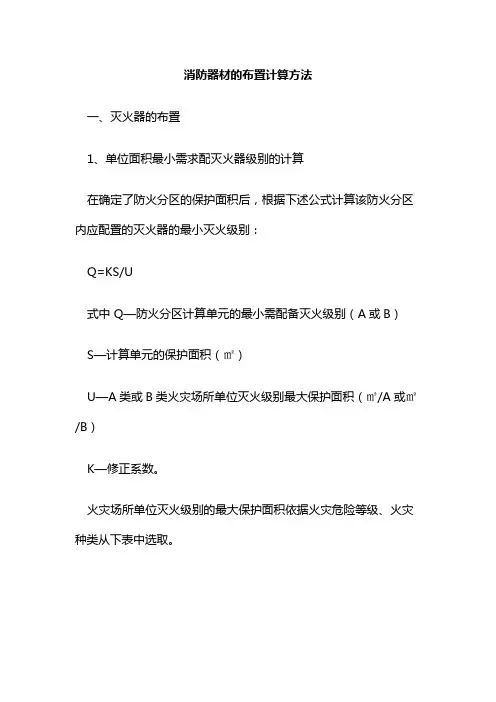

消防器材的布置计算方法一、灭火器的布置1、单位面积最小需求配灭火器级别的计算在确定了防火分区的保护面积后，根据下述公式计算该防火分区内应配置的灭火器的最小灭火级别：Q=KS/U式中 Q—防火分区计算单元的最小需配备灭火级别（A或B）S—计算单元的保护面积（㎡）U—A类或B类火灾场所单位灭火级别最大保护面积（㎡/A或㎡/B）K—修正系数。

火灾场所单位灭火级别的最大保护面积依据火灾危险等级、火灾种类从下表中选取。

2、计算单元（防火分区）中每个灭火器设置点的最小需配灭火级别计算计算单元（防火分区）中每个灭火器设置点的最小需配灭火级别按下面公式进行计算;Qe=Q/N式中 Qe—计算单元(防火分区)中每个灭火器设置点的最小需配灭火级别（A或B）Q—计算单元(防火分区)中的最小需配备灭火级别（A或B）N—计算单元（防火分区）中的灭火器设置点数（个）3、灭火器设置点的确定每个灭火器设置点实际配备灭火器的灭火级别和数量不得小于最小需配灭火级别和数量的计算值。

计算单元中的灭火器设置点数依据火灾的危险等级、灭火器类型按下表规定的最大保护距离合理设置，并保证在最不利点至少在1具灭火器的保护范围内。

工程实例：根据现场查勘估计，产品仓库的建筑面积约1500㎡，存放的产品为丙类物品，根据上述表3可知，该仓库的火灾危险等级为中危险级，又查询上述表1可知，中危险级对应的A类火灾（固体火灾）的单具灭火器最小配置灭火级别为2A，单位灭火级别最大保护面积75㎡。

又根据现场查勘得知，现场配备有室内消火栓，因此查询上述表2，得修正系数K=0.9，因此根据（公式-1）Q=KS/U，计算可得：Q=0.9*1500/75=18A又根据表4,确定该仓库内需要设置的灭火器配置点为：N=1500/（20*1.414）2=1.876取整之后，得N=2再根据公式-2，计算每个灭火器设置点的最小灭火级别：Qe=Q/N=18/2=9A即需要配置5具2A级或3具3A级的ABC干粉灭火器。

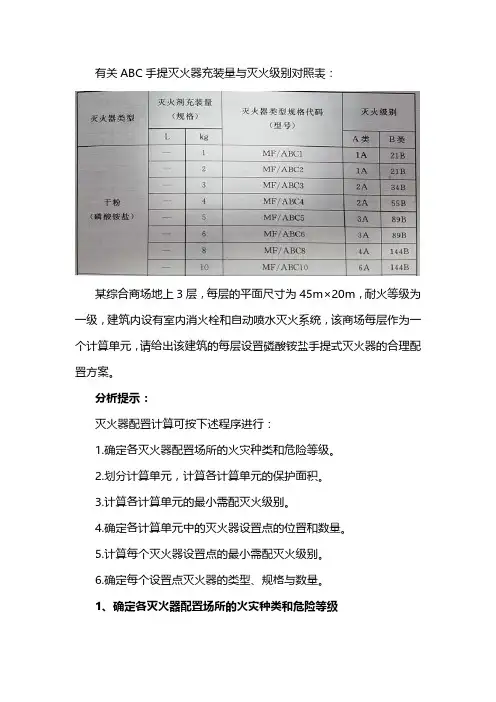

有关ABC手提灭火器充装量与灭火级别对照表：某综合商场地上3层，每层的平面尺寸为45m×20m，耐火等级为一级，建筑内设有室内消火栓和自动喷水灭火系统，该商场每层作为一个计算单元，请给出该建筑的每层设置磷酸铵盐手提式灭火器的合理配置方案。

分析提示：灭火器配置计算可按下述程序进行：1.确定各灭火器配置场所的火灾种类和危险等级。

2.划分计算单元，计算各计算单元的保护面积。

3.计算各计算单元的最小需配灭火级别。

4.确定各计算单元中的灭火器设置点的位置和数量。

5.计算每个灭火器设置点的最小需配灭火级别。

6.确定每个设置点灭火器的类型、规格与数量。

1、确定各灭火器配置场所的火灾种类和危险等级主要的火灾种类为A类火灾；根据附录D，该综合商场建筑灭火器配置的危险等级为中危险级。

2、划分计算单元，计算各计算单元的保护面积根据《建筑灭火器配置设计规范》（GB50140-2005）7.2.1，灭火器配置设计的计算单元应按下列规定划分：1）当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时，可将其作为一个计算单元。

2）当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时，应将其分别作为不同的计算单元。

3）同一计算单元不得跨越防火分区和楼层。

根据《建筑灭火器配置设计规范》（GB50140-2005）7.2.2，计算单元保护面积的确定应符合下列规定：1）建筑物应按其建筑面积确定。

2）可燃物露天堆场，甲、乙、丙类液体储罐区，可燃气体储罐区应按堆垛、储罐的占地面积确定。

该综合商场的面积为45×20=900㎡，即计算单元的保护面积S=900m²。

3、计算各计算单元的最小需配灭火级别根据《建筑灭火器配置设计规范》（GB50140-2005）表6.2.1和6.2.4，危险等级为中危险级的场所，单具灭火器最小配置灭火级别为2A，单位灭火级别最大保护面积为75m²/A，即U=75m²/A。

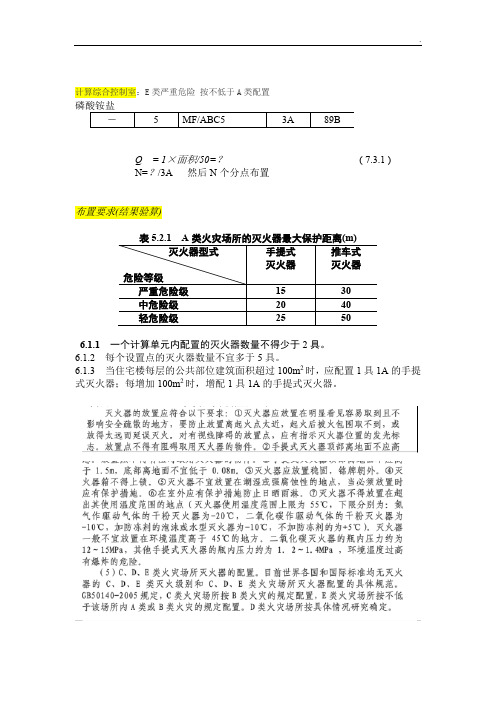

计算综合控制室：E类严重危险按不低于A类配置Q = 1×面积/50=？( 7.3.1 )N=？/3A 然后N个分点布置布置要求(结果验算)6.1.1一个计算单元内配置的灭火器数量不得少于2具。

6.1.2 每个设置点的灭火器数量不宜多于5具。

6.1.3 当住宅楼每层的公共部位建筑面积超过100m2时，应配置1具1A的手提式灭火器；每增加100m2时，增配1具1A的手提式灭火器。

资料摘抄GB 50797-2012 光伏发电站设计规范《建筑灭火器配置设计规范》GB+50140-20054.2.1 A 类火灾场所应选择水型灭火器、磷酸铵盐干粉灭火器、泡沫灭火器或卤代烷灭火器。

4.2.2 B类火灾场所应选择泡沫灭火器、碳酸氢钠干粉灭火器、磷酸铵盐干粉灭火器、二氧化碳灭火器、灭B类火灾的水型灭火器或卤代烷灭火器。

极性溶剂的B类火灾场所应选择灭B类火灾的抗溶性灭火器。

4.2.3 C 类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、二氧化碳灭火器或卤代烷灭火器。

4.2.4 D类火灾场所应选择扑灭金属火灾的专用灭火器。

4.2.5 E 类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、卤代烷灭火器或二氧化碳灭火器，但不得选用装有金属喇叭喷筒的二氧化碳灭火器。

4.2.6 非必要场所不应配置卤代烷灭火器。

非必要场所的举例见本规范附录F 。

必要场所可配置卤代烷灭火器。

5.2.2 设置在B 、C 类火灾场所的灭火器，其最大保护距离应符合表5.2.2的规定。

5.2.3D 类火灾场所的灭火器，其最大保护距离应根据具体情况研究确定。

5.2.4E 类火灾场所的灭火器，其最大保护距离不应低于该场所内A 类或B 类火灾的规定。

A 类火灾场所灭火器的最低配置基准应符合表6.2.1的规定。

6.2.2 B 、C 类火灾场所灭火器的最低配置基准应符合表6.2.2的规定。

6.2.3 D类火灾场所的灭火器最低配置基准应根据金属的种类、物态及其特性等研究确定。

灭火器配置计算例题算例1：某歌舞厅，为严重危险级保护场所，面积为32×20m，设置了室内消火栓，拟配置MFZ/ABC5型灭火器，试确定该场所所需灭火器的数量。

解：按照灭火器配置的设计计算程序：第一步：确定灭火器配置场所的火灾种类和危险等级，由题意知，该场所为严重危险级，有E类火灾和A类火灾的特点。

第二步：划分计算单元，计算各计算单元的保护面积，由题意知，该场所面积为32×20m=640m2，将640m2划分为一个计算单元，该计算单元的保护面积为640m2。

第三步：计算计算单元的最小需配灭火级别，由题意知，本场所属于歌舞娱乐放映游艺场所，计算单元的最小需配灭火级别计算公式：Q=1.3KS/U，式中：Q为计算单元的最小需配灭火级别（A或B）；S为计算单元的保护面积（m2），由前解知，S=640m2；U为A类或B 类火灾场所单位灭火级别最大保护面积（m2/A或m2/B），查GB50140-2005《建筑灭火器配置设计规范》表6.2.1，A类火灾场所单位灭火级别最大保护面积50m2/A；K为修正系数，查GB50140-2005《建筑灭火器配置设计规范》表7.3.2，由题意知，设置室内消火栓时，K=0.9。

则Q=1.3KS/U=1.3×0.9×640÷50=14.97A=15A。

第四步：确定各计算单元中的灭火器设置点的位置和数量，查GB50140-2005《建筑灭火器配置设计规范》表5.2.1，严重危险级灭火器最大保护距离为15m，拟定灭火器设置点3个。

第五步：计算每个灭火器设置点的最小需配灭火级别，计算单元中每个灭火器设置点的最小需配灭火级别计算公式：Qe=Q/N，式中：Qe为计算单元中每个灭火器设置点的最小需配灭火级别（A或B）；N为计算单元中的灭火器设置点数（个），已知N=3；Q为计算单元的最小需配灭火级别，由前解知，Q=15A。

则Qe=Q/N=15/3=5A。

例题某综合商场地上3层，每层长宽分别为45m和20m，耐火等级为一级，建筑内设有室内消火栓和自动喷水灭火系统，该商场每层作为一个计算单元，提出该建筑的每层设置磷酸铵盐手提式灭火器的合理配置方案。

分析提示：灭火器配置计算可按下述程序进行：1.确定各灭火器配置场所的火灾种类和危险等级；2.划分计算单元，计算各计算单元的保护面积；3.计算各计算单元的最小需配灭火级别；4.确定各计算单元中的灭火器设置点的位置和数量；5.计算每个灭火器设置点的最小需配灭火级别；6.确定每个设置点灭火器的类型、规格与数量。

解析1.确定各灭火器配置场所的火灾种类和危险等级根据《建筑灭火器配置设计规范》（GB50140-2005）3.1.2，商场主要的火灾种类为A类火灾；根据附录D，该综合商场建筑灭火器配置的危险等级为中危险级。

2.划分计算单元，计算各计算单元的保护面积根据《建筑灭火器配置设计规范》（GB50140-2005）7.2.1，灭火器配置设计的计算单元应按下列规定划分：1）当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时，可将其作为一个计算单元。

2）当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时，应将其分别作为不同的计算单元。

3）同一计算单元不得跨越防火分区和楼层。

根据《建筑灭火器配置设计规范》（GB50140-2005）7.2.2，计算单元保护面积的确定应符合下列规定：1）建筑物应按其建筑面积确定；2）可燃物露天堆场，甲、乙、丙类液体储罐区，可燃气体储罐区应按堆垛、储罐的占地面积确定。

该综合商场的面积为45×20=900㎡，即计算单元的保护面积S=900m²。

3.计算各计算单元的最小需配灭火级别根据《建筑灭火器配置设计规范》（GB50140-2005）表6.2.1和6.2.4，危险等级为中危险级的场所，单具灭火器最小配置灭火级别为2A，单位灭火级别最大保护面积为75m²/A，即U=75m²/A。

灭火器配置计算例题算例1：某歌舞厅，为严重危险级保护场所，面积为32×20m，设置了室内消火栓，拟配置MFZ/ABC5型灭火器，试确定该场所所需灭火器的数量。

解：按照灭火器配置的设计计算程序：第一步：确定灭火器配置场所的火灾种类和危险等级，由题意知，该场所为严重危险级，有E类火灾和A类火灾的特点。

第二步：划分计算单元，计算各计算单元的保护面积，由题意知，该场所面积为32×20m=640m2，将640m2划分为一个计算单元，该计算单元的保护面积为640m2。

第三步：计算计算单元的最小需配灭火级别，由题意知，本场所属于歌舞娱乐放映游艺场所，计算单元的最小需配灭火级别计算公式：Q=1.3KS/U，式中：Q为计算单元的最小需配灭火级别（A或B）；S为计算单元的保护面积（m2），由前解知，S=640m2；U为A类或B 类火灾场所单位灭火级别最大保护面积（m2/A或m2/B），查GB50140-2005《建筑灭火器配置设计规范》表6.2.1，A类火灾场所单位灭火级别最大保护面积50m2/A；K为修正系数，查GB50140-2005《建筑灭火器配置设计规范》表7.3.2，由题意知，设置室内消火栓时，K=0.9。

则Q=1.3KS/U=1.3×0.9×640÷50=14.97A=15A。

第四步：确定各计算单元中的灭火器设置点的位置和数量，查GB50140-2005《建筑灭火器配置设计规范》表5.2.1，严重危险级灭火器最大保护距离为15m，拟定灭火器设置点3个。

第五步：计算每个灭火器设置点的最小需配灭火级别，计算单元中每个灭火器设置点的最小需配灭火级别计算公式：Qe=Q/N，式中：Qe为计算单元中每个灭火器设置点的最小需配灭火级别（A或B）；N为计算单元中的灭火器设置点数（个），已知N=3；Q为计算单元的最小需配灭火级别，由前解知，Q=15A。

则Qe=Q/N=15/3=5A。

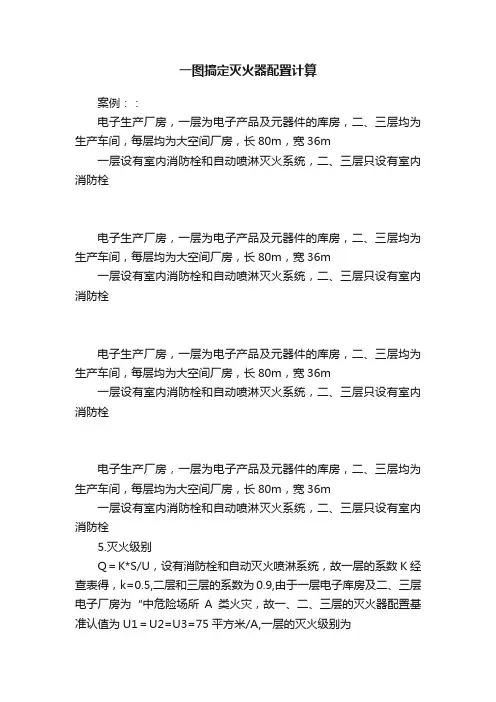

一图搞定灭火器配置计算案例：：电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80m，宽36m一层设有室内消防栓和自动喷淋灭火系统，二、三层只设有室内消防栓电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80m，宽36m一层设有室内消防栓和自动喷淋灭火系统，二、三层只设有室内消防栓电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80m，宽36m一层设有室内消防栓和自动喷淋灭火系统，二、三层只设有室内消防栓电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80m，宽36m一层设有室内消防栓和自动喷淋灭火系统，二、三层只设有室内消防栓5.灭火级别Q＝K*S/U，设有消防栓和自动灭火喷淋系统，故一层的系数K经查表得，k=0.5,二层和三层的系数为0.9,由于一层电子库房及二、三层电子厂房为“中危险场所A类火灾，故一、二、三层的灭火器配置基准认值为U1＝U2=U3=75平方米/A,一层的灭火级别为Q1=0.5*2880㎡/75㎡/A=19.2A（此处进位取整与否对结果影响不大，教材中表述不一，为计算方便，建议取整）Q2=0.9*2880/75=34.56A Q3 =34.56A6、确定各单元的灭火器设置点（N表示实践中有的用消火栓设置点来统计）各层均按照“中危险场所、A类火灾、手提式灭火器”考虑，经查表可知，每点最大保护距离为20m，再根据长80m,宽36m, N1=N2=N3=80/20*36/20=4*1.8=7.2约等于8；7、计算每个灭火器设置点的灭火级别（用Qe表示每个设置点的灭火威力）一层：Qe1=Q1/N1=19.2A/8=2.4A; 换算成灭火器：2.4A÷2A=1.2A≈2具二层：34.56A/8＝4.32A 4.32A÷2A=2.16A≈3具三层：4.32A (同上)8、确定每个设置点灭火器的类型、规格与数量（1）A、B、C、类火灾及电气类的“磷酸铵盐干粉灭火器”（2）灭火器数量：可由Qe值和“每具灭火器最小配置灭火级别相除计算得出，按照”中危险级场所A类火灾，每具灭火器最小配置可取2A值，由此可计算得出：2×8+3×8+3×8=64（具）答：共需要64具2A级干粉灭火器。

灭火器配置标准计算方式1、假如一个中危险级的A类火灾灭火器配置场所，其保护面积1000平方米，在无消火栓和灭火系统时，计算所需8KG磷酸铵盐干粉灭火器多少只。

根据规范有关规定：其S＝1000m＾2，U＝15m＾2／A，K＝1．0 则a ＝KS／U＝1．0×1000／15＝66．7（A）而一个8KG磷酸铵盐干粉灭火器灭火级别为13A故配置灭火器的数量：N＝66．7／13＝5（个）假如配置场所为设有消火栓系统的地下建筑。

则N＝1／3×0．7×5＝4．55＝5（个）2．本表计算数值为保护面积1000m＾2时的计算数据。

使用中保护面积计算规定为：（1）建筑工程按使用面积进行计算；（2）可燃物露天堆垛，甲、乙、丙类液体储罐，可燃气体储罐按堆垛、储罐的占地面积进行计算。

本表计算数据一般按四舍五入取整数值，在对不同保护面积的灭火器取值时，应尽可能选较大正整数值，以确保实际配置的所有灭火器的灭火级别满足该场所灭火器配置要求。

四、其他说明1．本表数据为同一类型、同一灭火级别灭火器的配置数量，同一类型不同灭火级别的灭火器配置数量应实际计算后参照选用。

2．本表只为提供一个保护面积的配置数量，而对灭火器的设置要求及灭火器的保护距离等方面考虑不够，需要完善和发展。

3．根据中华人民共和国公安部、国家环境保护局公通字〔1994〕94号《关于在非必要场所停止再配置哈龙灭火器的通知》精神，在非必要场所应尽量不选用卤代烷灭火器。

4．本表未尽事宜，应参照规范执行。

1、在选择灭火器时除应按《建筑灭火器配置设计规范》要求计算确定外，还要考虑以下因素：１、保护对象的火灾危险性。

如易燃易爆场所与非易燃易爆场所，燃烧快与燃烧慢的物质。

２、火灾的类别。

如Ａ类、Ｂ类。

2、工业建筑灭火器配置场所的危险等级应根据其生产、使用、贮存物品的火灾危险性、可燃物数量、火灾蔓延速度以及补救难易程度等因素划分；民用建筑灭火器配置场所的危险等级应根据其使用性质、火灾危险性、可燃物数量、火灾蔓延速度以及扑救难易程度等因素划分。

一栋100米宽，800米长，每层6米高，室外保障持续供水量30L/s，钢筋混凝土耐火等级一级木制家具制造厂房，十层，请计算其消防灭火器配置。

7.3.1计算单元的最小需配灭火级别应按下式计算：SQ = K——( 7.3.1 )U式中Q——计算单元的最小需配灭火级别（A或B）；S ——计算单元的保护面积（m2）；U——A类或B类火灾场所单位灭火级别最大保护面积（m2/A或 m2/B）；K——修正系数。

7.3.2 修正系数应按表7.3.2的规定取值。

7.3.3 歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算：SQ = 1.3 K——( 7.3.3 )U7.3.4 计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算：QQ e= ——( 7.3.4 )N式中Q e——计算单元中每个灭火器设置点的最小需配灭火级别（A或B）；N——计算单元中的灭火器设置点数（个）。

7.3.5 灭火器配置的设计计算可按下述程序进行：1 确定各灭火器配置场所的火灾种类和危险等级；2 划分计算单元，计算各计算单元的保护面积；3 计算各计算单元的最小需配灭火级别；4 确定各计算单元中的灭火器设置点的位置和数量；5 计算每个灭火器设置点的最小需配灭火级别；6 确定每个设置点灭火器的类型、规格与数量；7 确定每具灭火器的设置方式和要求；8 在工程设计图上用灭火器图例和文字标明灭火器的型号、数量与设置位置。

本建筑为木制加工厂房，查建筑灭火器配置设计规范附录C，本建筑为中危险级，将每层划分为一个计算单元，其保护面积每层100X800=80000平方本建筑设置有室内消火栓与自动喷淋系统，查表7.3.2修正系数为0.5查表6.2.1A类火灾场所灭火器的最低配置基准为中危险级别Q=0.5X80000/75=533.3A ≈534A鉴于该厂房面积较大，目前选择两种灭火器分别计算1.第一种选择：表A.0.1 手提式灭火器类型、规格和灭火级别选择灭火器MF/ABC4 2A 534/2A=177.7≈267只，可布置133.5≈134处268只，每处两只。

灭火器配置计算例题及解析如下：
例题：一个长25米，宽16米的场所，被划分为3个计算单元，每个单元的保护面积为800平方米。

该场所的火灾危险性等级为中危险级。

解析：
1. 确定计算单元的保护面积：每个单元的保护面积为800平方米。

2. 计算各单元的最小需配灭火级别：根据公式Q=K·S/U，其中K 为修正系数，S为计算单元的保护面积，U为单位灭火级别最大保护面积。

根据题意，U取值不同，因为火灾危险性等级不同，所以需要分别计算。

3. 确定各单元和每个设置点的灭火器类型、规格与数量：根据公式n=Qe/q，其中Qe为计算单元中每个设置点的最小需配灭火级别，q 为单具灭火器最小配置灭火级别。

请注意，具体的灭火器配置还需要根据场所的具体情况来确定，比如场所的使用功能、可燃物类型、人员流动情况等。

因此，在实际操作中，建议咨询专业的消防安全评估机构或消防工程师进行详细评估和计算。

例题某综合商场地上3层，每层长宽分别为45m和20m，耐火等级为一级，建筑内设有室内消火栓和自动喷水灭火系统，该商场每层作为一个计算单元，提出该建筑的每层设置磷酸铵盐手提式灭火器的合理配置方案。

分析提示：灭火器配置计算可按下述程序进行：1.确定各灭火器配置场所的火灾种类和危险等级；2.划分计算单元，计算各计算单元的保护面积；3.计算各计算单元的最小需配灭火级别；4.确定各计算单元中的灭火器设置点的位置和数量；5.计算每个灭火器设置点的最小需配灭火级别；6.确定每个设置点灭火器的类型、规格与数量。

解析1.确定各灭火器配置场所的火灾种类和危险等级根据《建筑灭火器配置设计规范》（GB50140-2005）3.1.2，商场主要的火灾种类为A类火灾；根据附录D，该综合商场建筑灭火器配置的危险等级为中危险级。

2.划分计算单元，计算各计算单元的保护面积根据《建筑灭火器配置设计规范》（GB50140-2005）7.2.1，灭火器配置设计的计算单元应按下列规定划分：1）当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时，可将其作为一个计算单元。

2）当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时，应将其分别作为不同的计算单元。

3）同一计算单元不得跨越防火分区和楼层。

根据《建筑灭火器配置设计规范》（GB50140-2005）7.2.2，计算单元保护面积的确定应符合下列规定：1）建筑物应按其建筑面积确定；2）可燃物露天堆场，甲、乙、丙类液体储罐区，可燃气体储罐区应按堆垛、储罐的占地面积确定。

该综合商场的面积为45×20=900㎡，即计算单元的保护面积S=900m²。

3.计算各计算单元的最小需配灭火级别根据《建筑灭火器配置设计规范》（GB50140-2005）表6.2.1和6.2.4，危险等级为中危险级的场所，单具灭火器最小配置灭火级别为2A，单位灭火级别最大保护面积为75m²/A，即U=75m²/A。

一、应用举例一栋三层楼的电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80 米，宽36 米，一层设有室内消火栓和自动喷淋灭火系统，二、三层只设有室内消火栓，请对此栋建筑进行灭火器的配置。

配置步骤如下：1、确定危险等级：经查表可得，二、三层电子库房及厂房均为中危险级。

2、确定火灾种类：二、三层电子库房及厂房均为A 类固体物质火灾。

3、确定计算单元(配置单元)：一层电子库房及二、三层电子厂房，每层各作为一个计算单元，共有三个计算单元。

4、测算各单元保护面积：1)一层电子库房的使用面积为：S1=80X 36=2880 m (2 二层电子厂房的使用面积为:S2=80X 36=2880 m ( 3)三层电子厂房的使用面积为:S3=80 X 36=2880 m225、计算各单元所需灭火级别根据灭火级别的计算公式Q=K*S/U可知，还须确定各楼层的K值和U值。

由于一层电子库房设有室内消火栓和自动喷淋灭火系统，故一层K1=0.3；由于二、三层电子厂房只设有室内消火栓，故二、三层K2=K3=0.7。

由于一层电子库房及二、三层电子厂房均为“中危险级场所A 类火灾”，故二、三层的灭火器配置基准值U1=U2=U3=15m/A。

由此可求得各楼层所需的灭火级别分别为：一层电子库房的灭火级别：Q1=K1*S1/U1=0.3 X 2880/15二57.6A;二层电子厂房的灭火级别:Q2=K2*S2/U2=0.7 X 2880/15=134.4A;三层电子厂房的灭火级别:Q3=K3*S3/U3=0.7 X 2880/15=134.4A。

6、确定各单元的灭火器设置点(用N表示)各层均按照中危险级场所、A类火灾、手提式灭火器”考虑，经查表可知，每点最大保护距离为20米，再根据各层“长80米，宽36米”的尺寸指标，可算得各层的灭火器设置点数为：N1=N2=N3= (80/20) X (36/20) =4X1.8=87、计算每个灭火器设置点的灭火级别(用Qe表示)2可由公式Qe=Q/N 计算得出各层每个灭火器设置点的灭火级别：1)一层电子库房每个设置点的灭火级别为：Qe1=Q1/N1=57.6/8=7.2 A (2)二层电子厂房每个设置点的灭火级别为：Qe2=Q2/N2=134.4/8=16.8 A (3)三层电子厂房每个设置点的灭火级别为：Qe3=Q3/N3=134.4/8=16.8 A8、确定每个设置点灭火器的类型、规格与数量( 1 )灭火器类型的选择：通常情况下，我们选择均可适用于A、B、C类火灾及电气类火灾的磷酸铵盐干粉灭火器”；（2）灭火器的数量:可由Qe 值和“每具灭火器最小配置灭火级别”相除计算得出，按照“中危险级场所A类火灾”考虑，每具灭火器最小配置灭火级别”可取“5A”，由此可算得各层灭火器的数量分别为:一层电子库房每个设置点的数量为：Qe1/5A=7.2A/5A=1.44 -；二层电子厂房每个设置点的数量为:Qe2/5A=16.8A/5A=3.36〜；三层电子厂房每个设置点的数量为:Qe3/5A=16.8A/5A=3.36 （3）各层灭火器配置方案由以上各步骤的计算结果，再参考灭火器的产品标准GB 4351-1997综合考虑后，对此三层楼的电子厂房作出如下灭火器配置方案:一层电子库房:8 个灭火器设置点（分两排均匀布设）、MFZL 4磷酸铵盐干粉灭火器；二层电子厂房:8 个灭火器设置点（分两排均匀布设）、MFZL4磷酸铵盐干粉灭火器；三层电子厂房:8 个灭火器设置点（分两排均匀布设）、MFZL4磷酸铵盐干粉灭火器。
