厚度一般为40-110mm
厚度一般为8-20mm
6
二、LED面板灯结构、 分类和关键零部件
A.结构 B.分类 C.关键零部件
7
侧发光面板灯主体结构
电源
背板
泡棉 反射膜（反光纸） 导光板 扩散板
光源 外框
8
直发光面板灯主体结构
9
面板灯的分类
面板灯的分类
序号
类别
规格
备注
295x295、295x595、295x1195、595x595、 595x1195、620x620
3
按功能分类
一般照明面板灯、调光面板灯（可控硅调光、0-10V调 光、Dali调光）、应急面板灯和其它智能控制面板灯
4 按发光方式分类 侧发光面板灯、直发光面板灯
10
面板灯主体结构
主要零部件
作用
电源
连接市电为LED灯珠提供稳定安全的电流
备注
光源（灯条） 扩散板 外框
提供光线（侧发光多采用小功率0.2W 4014或2835灯珠， 直发光多采用1W 2835或3030灯珠）
将从导光板或者透镜正面出来的光雾化，提高均匀性；遮 蔽效果（遮蔽导光板印刷网点或细微亮点/黑点）
固定灯体，散热（侧发光）
导光板 反射膜/反光纸
一种光学部件，以透光材料为基材、在侧面接受LED光线， 侧发光 并能改变光线行进方向，将许多LED光源发出的光转变为 面发光。
将向上的光线反射向下以提高光效
侧发光
选用
多用于直发光面板灯配透镜，由 于规模效应，成本稍逊于2835
13
面板灯关键原材料
光源
项目 支架
优质芯片
物料说明 支架（C194铜材，含铜98%，
LED面板灯结构和工作原理专题培训课件
LED面板灯组成部分
①框体.②扩散板.③导光板④反光膜⑤后盖板⑥PCBA⑦电源⑧扩散膜
一.框体
框架材料一般为6063或者6061铝材，主要起散热作用，根据尺寸可分为： 292*295，300*300，295*595，300*600, 595*595，600*600， 595*1195，600*1200等,
LED灯珠的保护：鉴于有客诉死灯的不良，现我司已将灯板设计改良为 ：在灯板两端各加1颗二极管，二极管可代替LED承受导光板的压力，可 防止长途运输过程中导光板直接压迫LED，从而保护LED灯珠。
1.拿到工单时首先看SMT附的生产流程单和首件确认记录表，确认此工单 的灯珠是 否为同一区块，同一电压档，如果有混区块和混电压档，生 产时容易有色差，一般 有不同区块时，会要求SMT用“A+B+A+B”这 样间隔贴片，而电压档不同则容易出 不良以及会影响整灯功率 2.为配合扩散板厚度，所以灯珠并非在灯板中心位置，根据灯珠两边留的空白位置分 “宽边” 和“窄边”，正常而言，放扩散板后，扩散板刚好位于灯珠的下沿，不遮 盖灯珠，且与灯珠下沿无间隙最佳，此时导光板的进光面刚好对齐灯珠，所以我们焊 接时先做首件，确认灯板应宽边朝下还是窄边朝下，甚至是对齐顶部贴，再确认DC 线朝那边焊(用1.2mm厚扩散板时灯板窄边朝下，用棱晶扩散板进宽边朝下）。
下，尽量少用和不用白电油，特别是PS的免丝印导光板，不可用白电油 ，可用少量酒精） 2.划伤，刮伤，裂痕，压痕，碎屑… 3.光色不均匀：色斑，暗区，晶点 4.免丝印导光板放置时网状面为反光面，点状面为出光面（如：高亮光导光 板要求白膜朝扩散板，蓝膜朝反光膜） 5.免丝印导光板一般为PS材质，热膨胀系数很小，而丝印和激光打点导光板 一般为亚克力材质，热膨胀系数较大，免丝印导光板与灯板间隙可以紧密一 点，而丝印，激光打点导光板与灯 珠的间隙可 稍大一些，防止导光板膨胀后挤 压灯珠造成死 灯，客诉……特别长方形框体，中间部分有向 外扩张力，两边拼接处会比中窄一点，容易压 到灯珠和DC线，形成死灯和DC线皮挤破短路 。 6.放导光板时如果灯珠位于导光板进光面正中 心最佳，若上下偏移则会出现亮边，黄边不良
LED面板灯

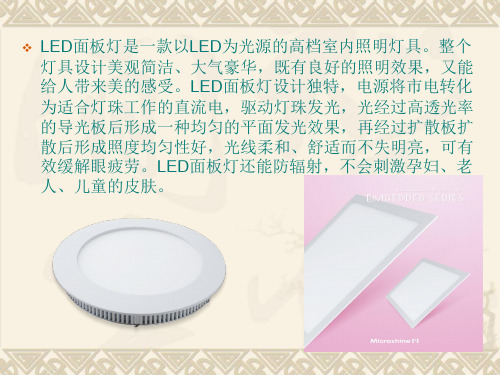

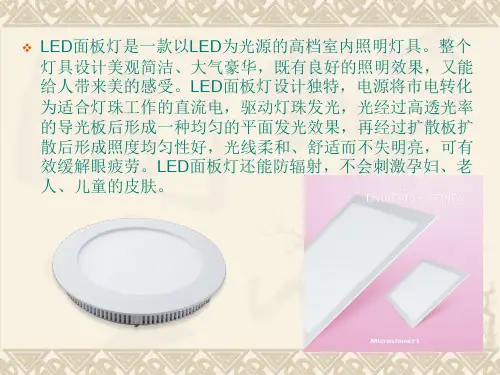

LED面板灯一、LED面板灯简述LED面板灯是一款以LED为光源的高档室内照明灯具。
整个灯具设计美观简洁、大气豪华，既有良好的照明效果，又能给人带来美的感受。
LED面板灯设计独特，光经过高透光率的导光板后形成一种均匀的平面发光效果，照度均匀性好，光线柔和、舒适而不失明亮，可有效缓解眼疲劳。
LED面板灯还能防辐射，不会刺激孕妇、老人、儿童的皮肤。
二、LED面板灯的组成1、LED面板灯的主要组成部分为：灯珠、驱动、散热外壳、扩散板、导光板、反光纸、EV A、后盖。
1.1方形LED面板灯一般使用4014灯珠；圆形LED面板灯一般使用2835灯珠。
LED面板灯对灯珠的要求比较高，如果选用劣质灯珠，灯珠的颜色会存在偏差，做成成品后有些灯珠甚至会暗掉。
1.2 LED面板灯的驱动分为隔离驱动和非隔离驱动。
隔离电源：在电源的输入端和输出端中间有隔离变压器，可避免触电，因此成本也要贵。
非隔离电源：负载端与输入端有直接的连接，因此触摸负载就有触电的危险。
一般非隔离电源的绝缘靠线路板的薄膜绝缘，虽然这层薄膜绝缘可以耐2000V高压，但有时螺丝孔的毛刺会产生爬电现象而导致触电。
因此，非隔离电源在安全上存在隐患。
1.3 LED面板灯的散热外壳为铝合金1.4 LED面板灯扩散板的材质主要分PC、PP、PS和亚克力。
其中PC最贵，其质地较软；PP最便宜，最实惠，但不阻燃，不环保（透光率在80%左右）；亚克力容易脏，不能用手碰（透光率在85%-90%）。
价格从高往低分别为：PC>亚克力>PS>PP。
1.5 LED面板灯导光板的材质分为亚克力丝印、亚克力激光、复合材料、玻璃、PS。
其中，亚克力的导光率为80%；PS的导光率为72%；玻璃的导光率为75%；复合材料的导光率为72—75%。
使用优质的导光板可以让成品LED面板灯发光更加均匀。
不会出现暗斑、水波纹等情况。
按价格从高至低分别为：亚格力激光>亚格力丝印>复合材料>PS>玻璃。
LED灯具的结构基础知识
LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。
它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。
不同的化合物和掺杂元素会产生不同的颜色。
LED灯珠的质量和工艺是影响灯具品质的重要因素。
二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。
如果不能及时散热，会加速LED的老化，缩短寿命。
散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。
三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。
在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。
四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。
常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。
五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。
常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。
六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。
外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。
七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。
它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。
总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。
了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。
同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。
LED灯具结构基础知识
LED灯具结构基础知识目录1. LED灯具概述 (2)1.1 LED灯具的发展历程 (2)1.2 LED灯具的分类 (3)1.3 LED灯具的优势与应用 (4)2. LED灯具的结构基础 (5)2.1 LED发光芯片 (6)2.1.1 LED芯片的原理 (8)2.1.2 LED芯片的封装技术 (9)2.2 LED发光器件 (10)2.2.1 LED发光二极管的结构 (12)2.2.2 LED发光二极管的分类 (13)2.3 电源驱动部分 (14)2.3.1 电源驱动电路 (15)2.3.2 驱动电源的选择与配置 (17)2.4 散热与防护设计 (18)2.4.1 散热设计 (19)2.4.2 防护等级标准 (21)3. LED灯具的设计与制作 (21)3.1 灯具设计流程 (23)3.2 灯具材料选择 (24)3.3 灯具外壳设计 (25)3.4 灯具组装与测试 (27)3.5 灯具质量检验 (28)4. LED灯具的安装与维护 (29)4.1 LED灯具的安装步骤 (31)4.2 正确的安装环境与位置 (32)4.3 LED灯具的日常维护 (32)4.4 LED灯具故障诊断与修理 (34)5. LED灯具的环保与安全 (35)5.1 LED灯具的环保特点 (36)5.2 LED灯具的安全性 (37)5.3 灯具的能效标准与认证 (38)6. LED灯具的未来发展 (39)6.1 新技术的应用 (41)6.2 智能控制技术 (42)6.3 LED照明行业的发展趋势 (42)1. LED灯具概述LED光源：将电能转化为光能，产生光线。
LED光源通常由半导体芯片、草胚基座、金属支架等组成。
灯罩：用于保护LED光源，防止灰尘、水分等杂质进入，同时具有装饰作用。
LED灯具的结构基础知识是学习LED灯具性能、设计、应用及发展的关键。
通过对这些基本组成部分的了解，我们可以更好地选择和使用LED灯具，实现更高效、节能的照明效果。
面板灯基础知识培训
Page 3/22
LED面板灯的类型——发光方式：侧发光、直发光
Page 4/22
LED面板灯的结构组成
1.边框、2.灯条（铝基板/灯珠）3.扩散板、 4.扩散膜、5.导光板、6.反光纸、7.EVA泡棉、 8.背板、9.压边条、10.螺丝
Page 5/22
LED面板灯结构件
边框/压边条：LED面板灯边框、压边条一般采用挤出成型价格较多，材料为AL6063或 AL6061。
将卡座取下，并将自攻 螺丝装入卡座内
将卡座固定在天花板上
将卡线器锁到卡座上上 上
调节好钢绳长度，连接 好电源，即可通电使用
Page 20/22
Page 22/22
Page 13/22
LED面板灯灯板
基板：有铝基板、玻纤板，基板线路铜皮厚度1盎司
LED灯珠：面板灯常用灯珠有4014、2835、5630等等 光通量、光效、显色指数、色温
Page 14/22
LED面板灯电源
电源是决定一个灯具寿命的主要因数之一
电源常见类型有恒压式、横流式
横流式电源效率高，可达90%以上，PF值也可以达到0.9以上，对LED灯冲击较小，稳定性高， 目前LED行业主要使用模式。
LED驱动电源
Page 15/22
LED面板灯组装局部示意图
E边框-519号模
E边框-520号模
E边框-6号模
Page 16/22
LED面板灯组装局部示意图
A边框-256号模
A边框-257号模
A边框-265号模
A边框-266号模
Page 17/22
LED面板灯安装方案 一、嵌入式
取下天花石膏板
冲压成型原理
6#模具背板

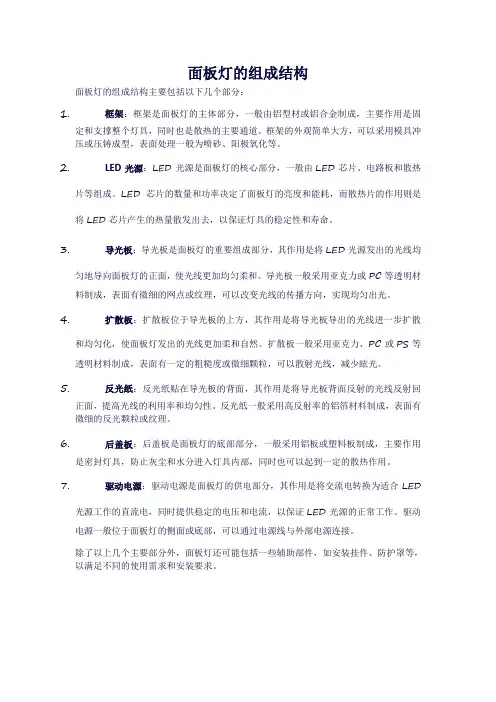

面板灯的组成结构
面板灯的组成结构面板灯的组成结构主要包括以下几个部分：1.框架：框架是面板灯的主体部分，一般由铝型材或铝合金制成，主要作用是固定和支撑整个灯具，同时也是散热的主要通道。
框架的外观简单大方，可以采用模具冲压或压铸成型，表面处理一般为喷砂、阳极氧化等。
2.LED光源：LED光源是面板灯的核心部分，一般由LED芯片、电路板和散热片等组成。
LED芯片的数量和功率决定了面板灯的亮度和能耗，而散热片的作用则是将LED芯片产生的热量散发出去，以保证灯具的稳定性和寿命。
3.导光板：导光板是面板灯的重要组成部分，其作用是将LED光源发出的光线均匀地导向面板灯的正面，使光线更加均匀柔和。
导光板一般采用亚克力或PC等透明材料制成，表面有微细的网点或纹理，可以改变光线的传播方向，实现均匀出光。
4.扩散板：扩散板位于导光板的上方，其作用是将导光板导出的光线进一步扩散和均匀化，使面板灯发出的光线更加柔和自然。
扩散板一般采用亚克力、PC或PS等透明材料制成，表面有一定的粗糙度或微细颗粒，可以散射光线，减少眩光。
5.反光纸：反光纸贴在导光板的背面，其作用是将导光板背面反射的光线反射回正面，提高光线的利用率和均匀性。
反光纸一般采用高反射率的铝箔材料制成，表面有微细的反光颗粒或纹理。
6.后盖板：后盖板是面板灯的底部部分，一般采用铝板或塑料板制成，主要作用是密封灯具，防止灰尘和水分进入灯具内部，同时也可以起到一定的散热作用。
7.驱动电源：驱动电源是面板灯的供电部分，其作用是将交流电转换为适合LED光源工作的直流电，同时提供稳定的电压和电流，以保证LED光源的正常工作。
驱动电源一般位于面板灯的侧面或底部，可以通过电源线与外部电源连接。
除了以上几个主要部分外，面板灯还可能包括一些辅助部件，如安装挂件、防护罩等，以满足不同的使用需求和安装要求。

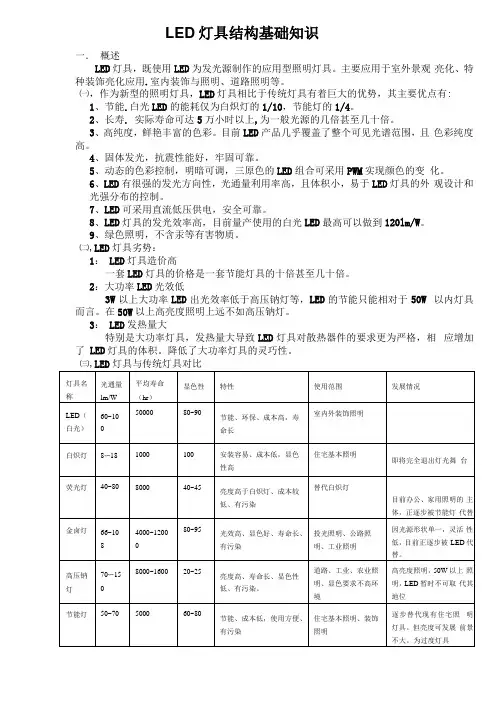

LED灯具结构基础知识
LED灯具结构基础知识LED灯具是一种使用LED（发光二极管）作为光源的照明设备。
它具有节能、环保、寿命长和多种颜色选择等优点，已经成为替代传统照明设备的首选方案。
要了解LED灯具的结构基础知识，需要从以下几个方面来介绍。
一、光源选择LED灯具的核心部分是LED芯片。
LED芯片的种类繁多，一般可分为单色LED和多色LED。
单色LED只能发出一种颜色的光，通常为红、绿、蓝三种颜色。
多色LED可以发出多种颜色的光，通过控制不同的颜色的LED芯片亮度来实现色彩的变化。
二、灯具结构1.灯头：灯头是连接LED灯具和灯座的部分，通常采用E26、E27、GU10等标准灯头规格。
不同的灯头适用于不同的安装方式和场景需求。
2.灯体：灯体是LED灯具大部分的承载部分，主要由灯壳、灯罩和散热材料等组成。
灯壳一般采用金属或塑料材质，具有良好的耐腐蚀和散热性能。
灯罩用来保护LED芯片和散射光线，同时还可以起到美化灯具外观的作用。
散热材料通常采用铝材或陶瓷材料，用来有效散发LED芯片产生的热量，保证LED的工作温度在合理范围内。
3.散热结构：由于LED灯具在工作过程中会产生较多的热量，所以必须采取合适的散热措施以保证LED的可靠性和寿命。
常见的散热结构包括散热片、散热鳍片、散热模组等。
这些结构可以增大LED灯具与周围环境的接触面积，提高散热效率。
4.电源：LED灯具的电源通常采用交流电源或直流电源，其中直流电源是典型的电子转换器。
电源的主要功能是将电网的交流电转换为LED所需要的直流电，并提供相应的稳定电流和电压给LED芯片工作。
同时，电源还需要具备防潮、防过压、过流和过载保护等功能。
三、常见类型根据不同的照明需求，LED灯具有多种不同的类型，如LED灯泡、LED筒灯、LED射灯、LED灯带等。
这些类型的LED灯具在结构上也有所差异，但其基础结构和原理是相似的。
综上所述，LED灯具的结构基础知识包括光源选择、灯具结构和常见类型等。
LED灯具结构设计科普知识
LED灯具结构设计科普知识LED灯具结构设计科普知识LED灯是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以LED灯的抗震性能好。
下面是LED灯具结构设计科普知识一．相关定义1．灯具：凡是能分配，透出或转变一个或多个光源发出的光线的一种器具，并包括支撑、固定和保护光源必需的部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的设施。
2．普通灯具：提供防止与带电部件意外接触的保护，但没有特殊的防尘、防固体异物和防水等级的灯具。
3．可移动式灯具：正常使用时，灯具连接到电源后能从一处移动到另一处的灯具。
4．固定式灯具：不能轻易的从一处移动到另一处的灯具，因为固定以致于这种灯具只能借助于工具才能拆卸。
5．嵌入式灯具：制造商指定完全或部分嵌入安装表面的灯具。
6．带电部件：在正常使用过程中，可能引起触电的导电部件。
中心导体应当看作是带电部件。
7．EN安全特低电压（SELV－safety extra-low voltage）：在通过诸如安全隔离变压器或转换器与供电电源隔离开来的电路中，在导体之间或在任何导体与接地之间，其交流电压有效值不超过50V。
8．UL低压线路：开路电压不超过交流电压有效值30V的线路。
9．基本绝缘（EN）：加在带电部件上提供基本的防触电保护的绝缘。
耐压应在2U+1000V以上（U：当地的电网电压）。
10．补充绝缘（EN）：附加在基本绝缘基础上的独立的绝缘，用于基本绝缘失效时提供防触电保护。
耐压值应在2U+1750V以上（单层）。
11．双层绝缘（EN）：基本绝缘与补充绝缘组成的绝缘，耐压值应在4U+2750V 以上（即基本绝缘与补充绝缘耐压之和）。
12．增强绝缘（EN）：绝缘效果与双层绝缘相当的一种加强性绝缘。
从总体上看，一般只为一层，但也可由多层组成，且各层不可明确进行分割并单独测量。

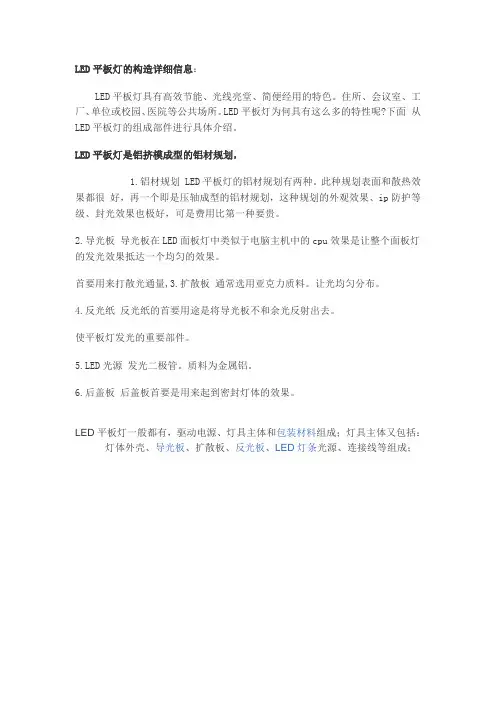

LED平板灯的构造详细信息
LED平板灯的构造详细信息：
LED平板灯具有高效节能、光线亮堂、简便经用的特色。
住所、会议室、工厂、单位或校园、医院等公共场所。
LED平板灯为何具有这么多的特性呢?下面从LED平板灯的组成部件进行具体介绍。
LED平板灯是铝挤模成型的铝材规划，
1.铝材规划 LED平板灯的铝材规划有两种。
此种规划表面和散热效果都很好，再一个即是压轴成型的铝材规划，这种规划的外观效果、ip防护等级、封光效果也极好，可是费用比第一种要贵。
2.导光板导光板在LED面板灯中类似于电脑主机中的cpu效果是让整个面板灯的发光效果抵达一个均匀的效果。
首要用来打散光通量,3.扩散板通常选用亚克力质料。
让光均匀分布。
4.反光纸反光纸的首要用途是将导光板不和余光反射出去。
使平板灯发光的重要部件。
5.LED光源发光二极管。
质料为金属铝。
6.后盖板后盖板首要是用来起到密封灯体的效果。
LED平板灯一般都有，驱动电源、灯具主体和包装材料组成；灯具主体又包括：灯体外壳、导光板、扩散板、反光板、LED灯条光源、连接线等组成；。
