UT超声波探伤一级培训考试题
- 格式:docx
- 大小:13.02 KB
- 文档页数:7

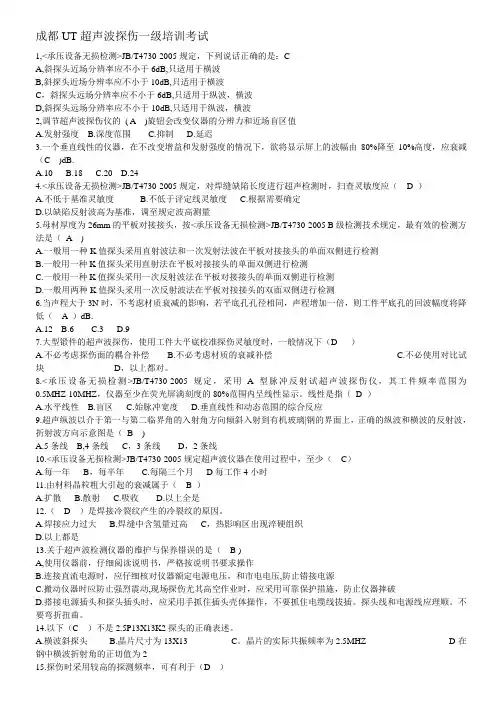

成都UT超声波探伤一级培训考试
1,<承压设备无损检测>JB/T4730-2005规定,下列说话正确的是:C
A,斜探头近场分辨率应不小于6dB,只适用于横波
B,斜探头近场分辨率应不小于10dB,只适用于横波
C,斜探头远场分辨率应不小于6dB,只适用于纵波,横波
D,斜探头远场分辨率应不小于10dB,只适用于纵波,横波
2,调节超声波探伤仪的 ( A )旋钮会改变仪器的分辨力和近场盲区值
A.发射强度
B.深度范围
C.抑制
D.延迟
3.一个垂直线性的仪器,在不改变增益和发射强度的情况下,欲将显示屏上的波幅由80%降至10%高度,应衰减(C )dB.
4.<承压设备无损检测>JB/T4730-2005规定,对焊缝缺陷长度进行超声检测时,扫查灵敏度应( D )
A.不低于基准灵敏度
B.不低于评定线灵敏度
C.根据需要确定
D.以缺陷反射波高为基准,调至规定波高测量
5.母材厚度为26mm的平板对接接头,按<承压设备无损检测>JB/T4730-2005 B级检测技术规定,最有效的检测方法是( A )
A.一般用一种K值探头采用直射波法和一次发射法波在平板对接接头的单面双侧进
行检测
B.一般用一种K值探头采用直射法在平板对接接头的单面双侧进行检测
C.一般用一种K值探头采用一次反射波法在平板对接接头的单面双侧进行检测
D.一般用两种K值探头采用一次反射波法在平板对接接头的双面双侧进行检测
6.当声程大于3N时,不考虑材质衰减的影响,若平底孔孔径相同,声程增加一倍,则工件平底孔的回波幅度将降低( A )dB.
7.大型锻件的超声波探伤,使用工件大平底校准探伤灵敏度时,一般情况下(D )
A.不必考虑探伤面的耦合补偿
B.不必考虑材质的衰减补偿
C.不必使用对比试块 D,以上都对。
8.<承压设备无损检测>JB/T4730-2005规定,采用A型脉冲反射试超声波探伤仪,其工件频率范围为,仪器至少在荧光屏满刻度的80%范围内呈线性显示。线性是指( D )
A.水平线性
B.盲区
C.始脉冲宽度
D.垂直线性和动态范围的综合反应
9.超声纵波以介于第一与第二临界角的入射角方向倾斜入射到有机玻璃|钢的界面上,正确的纵波和横波的反射波,折射波方向示意图是( B )
条线 B,4条线 C,3条线 D,2条线
10.<承压设备无损检测>JB/T4730-2005规定超声波仪器在使用过程中,至少( C)
A.每一年 B,每半年 C.每隔三个月 D每工作4小时
11.由材料晶粒粗大引起的衰减属于( B )
A.扩散
B.散射
C.吸收
D.以上全是
12.( D )是焊接冷裂纹产生的冷裂纹的原因。
A.焊接应力过大
B.焊缝中含氢量过高 C,热影响区出现淬硬组织
D.以上都是
13.关于超声波检测仪器的维护与保养错误的是( B )
A,使用仪器前,仔细阅读说明书,严格按说明书要求操作
B.连接直流电源时,应仔细核对仪器额定电源电压,和市电电压,防止错接电源
C.搬动仪器时应防止强烈震动,现场探伤尤其高空作业时,应采用可靠保护措施,防止仪器摔破
D.搭接电源插头和探头插头时,应采用手抓住插头壳体操作,不要抓住电缆线拔插。探头线和电源线应理顺。不要弯折扭曲。
14.以下(C )不是探头的正确表述。
A.横波斜探头
B.晶片尺寸为13X13 C。晶片的实际共振频率为D在钢中横波折射角的正切值为2
15.探伤时采用较高的探测频率,可有利于(D )
A.发现较小的缺陷 B,区分开相邻的缺陷 C,改善声束指向性 D以上全部
16.斜探头K值随温度升高而增大的原因( A )
A.有机玻璃斜锲中声速比工件材料中声速下降快
B.有机玻璃斜锲与工件材料中声速按相同比例降低
C.有机玻璃斜锲中声速比工件中声速增加快
D.有机玻璃斜锲中声速比工件中声速增加慢
17.相邻两缺陷在一直线上,其间距小于其中较小的缺陷长度,按<承压设备无损检测>JB/T4730-2005规定,如何进行质量的评级处理( B )
A.应作为一条缺陷处理,以两缺陷长度之和作为其指示长度,其间距应也记入缺陷长度
B.应作为一条缺陷处理,以两缺陷长度之和作为其指示长度,其间距应不记入缺陷长度
C.应作为两条缺陷处理,风别进行质量评级处理,以较严重作为该接头的质量级别D,以上都不对
18.<承压设备无损检测>JB/T4730-2005规定,有关灵敏度说法正确的是( B ) A,基准灵敏度一般是指记录灵敏度,扫查灵敏度是实际检测灵敏度
B.基准灵敏度一般是指实际检测灵敏度,扫查灵敏度是记录灵敏度
C.扫查灵敏度比基准灵敏度高6dB,
D.扫查灵敏应低于最大声程处的评定线
19.超声波检测板厚为48mm的容器焊缝,已知前次检测曾在内表面发现裂纹,现采用下述哪种K值的探头在外表面检测比较合适(A )
A .K= = C,K=2,5 D,K=
20.为检测出对接焊接接头中不同角度的缺陷,应采取的方法是(B )
A,提高探测频率, B,用多种折射角度的探头
C.修磨检测面 D,用不同晶片尺寸的探头
判断题
1.探伤波在介质中传播速度与介质的种类,波的类型,超声波的频率有关。( X )
2.在介质中传播的超声纵波,其质点的振动方向平行于波的传播方向。( R )
3.<承压设备无损检测>JB/T4730-2005规定,钢板探伤时,底波的降低和消失同样是判定缺陷存在的依据。(R )
4.<承压设备无损检测>JB/T4730-2005规定,板厚不小于探头的3倍近场区时,也可取钢板无缺陷完好部位的第一次低波来校准灵敏度,应当将第一次反射底波高调整到满刻度的80%作为基准灵敏度。()
5.垂直线性差的超声波探伤仪器,会眼镇南关影响缺陷的定位精度。()
6.探头的晶片直径越大,其近场区长度和半扩散角越大。()
