机房电源改造方案一例

机房整改工程方案怎么写一、项目背景随着信息技术的发展，计算机和网络设备在各个行业中得到了广泛的应用，机房作为重要的基础设施之一，承担着存储、处理和传输数据的重要功能。

然而，由于长期使用、技术更新等因素，机房设备存在着老化、混乱、不规范等问题，严重影响了机房的正常运行和数据安全。

因此，对机房进行整改工程，是保障信息系统安全和稳定运行的重要举措。

二、整改目标1. 提升机房设备的稳定性和可靠性，降低故障率，保障信息系统的安全和稳定运行；2. 优化机房布局和空间利用，提高机房的运行效率；3. 提升机房的安全标准和管理规范，降低运维难度；4. 提高机房的环境控制水平，确保温湿度合适，降低设备损坏率；5. 优化机房的电力配备，提高机房的电力容量和稳定性。

三、整改内容1. 设备更新对机房中老化和故障设备进行更换，确保设备的质量和性能，提高设备的运行稳定性。

同时，对需要进行升级的设备进行规划升级，使其能够适应新的业务需求和技术发展。

2. 布线整理对机房内的布线进行整理，重新规划布线路线，确保布线的清晰、整洁和可维护性。

同时，对有故障的布线进行修复，提升布线的稳定性和可靠性。

3. 机柜调整对机房中的机柜进行布局调整，优化机柜的空间利用率，确保机柜的通风情况和设备安装的合理性。

同时，对机柜进行标识和编号，便于日常管理和维护。

4. 环境控制对机房的温湿度进行监测和控制，确保机房的温湿度处于正常范围内。

对机房的通风设备进行检修和维护，提高通风的效果和空气质量。

5. 安全管理对机房的安全系统进行升级，确保机房的安全管理规范和控制措施。

对机房的门禁系统和监控系统进行检修和维护，提高机房的安全性。

6. 电力改造对机房的电力配备进行调整和改造，提高机房的电力容量和稳定性，确保机房的电力供应正常和可靠。

四、整改流程1. 方案制定确定整改目标和内容，制定整改方案，明确整改的工作流程和时间节点。

2. 设备更新根据机房的实际情况和需要，对老化和故障设备进行更换和升级。

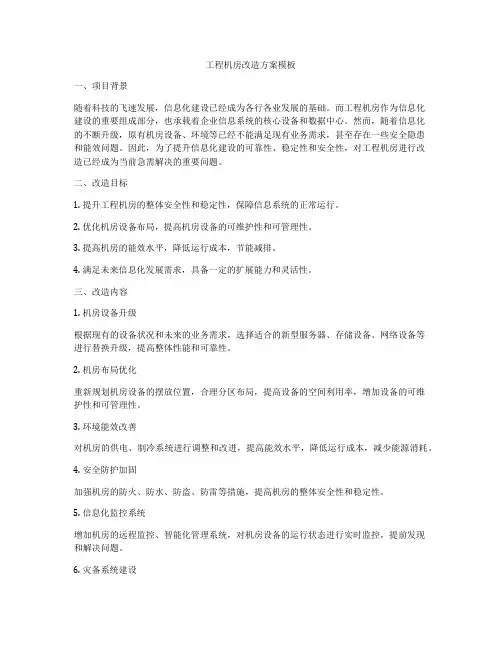

工程机房改造方案模板一、项目背景随着科技的飞速发展，信息化建设已经成为各行各业发展的基础。

而工程机房作为信息化建设的重要组成部分，也承载着企业信息系统的核心设备和数据中心。

然而，随着信息化的不断升级，原有机房设备、环境等已经不能满足现有业务需求，甚至存在一些安全隐患和能效问题。

因此，为了提升信息化建设的可靠性、稳定性和安全性，对工程机房进行改造已经成为当前急需解决的重要问题。

二、改造目标1. 提升工程机房的整体安全性和稳定性，保障信息系统的正常运行。

2. 优化机房设备布局，提高机房设备的可维护性和可管理性。

3. 提高机房的能效水平，降低运行成本，节能减排。

4. 满足未来信息化发展需求，具备一定的扩展能力和灵活性。

三、改造内容1. 机房设备升级根据现有的设备状况和未来的业务需求，选择适合的新型服务器、存储设备、网络设备等进行替换升级，提高整体性能和可靠性。

2. 机房布局优化重新规划机房设备的摆放位置，合理分区布局，提高设备的空间利用率，增加设备的可维护性和可管理性。

3. 环境能效改善对机房的供电、制冷系统进行调整和改进，提高能效水平，降低运行成本，减少能源消耗。

4. 安全防护加固加强机房的防火、防水、防盗、防雷等措施，提高机房的整体安全性和稳定性。

5. 信息化监控系统增加机房的远程监控、智能化管理系统，对机房设备的运行状态进行实时监控，提前发现和解决问题。

6. 灾备系统建设建立机房的灾备系统，进行数据备份和业务恢复预案的制定，保障信息系统的持续稳定运行。

四、改造方案1. 设备选择选用品牌知名、性能稳定可靠的服务器、存储设备和网络设备，根据实际业务需求进行配置选型。

2. 布局规划根据设备的功能需求和产热特点，合理进行机房设备的摆放布局，保证通道畅通、设备散热、维护方便。

3. 环境调整对机房的供电、制冷系统进行优化升级，选择高效节能的设备，改善机房的环境能效。

4. 安全防护对机房的安全防护设施进行加固和完善，增加安全监控设备，提高机房的整体安全性。

机房整改措施(精选多篇)第一篇：网络机房整改措施按照全省政法网整合改造建设工作的有关要求，就我院机房现有基础设施情况说明如下：一、机房建筑方面我院机房于2022年3--9月已按照高标准进行了全面改造，机房现有面积36㎡,已铺设防静电活动地板，门窗均已密封，配有空调一台。

机房消防器材齐全。

二、机房配套电力设施机房进线电源均为单相三线制，设有专用配电箱，并采用三级防雷保护。

现有ups两台，采用冗余并机方式供电。

正常照明配电系统由照明配电箱供电。

三、综合布线系统机房现有综合机柜2个(内外网各1个)，服务器机柜1个。

内网采用超5类屏蔽网线，从而实现内外网物理分离，确保内网信息安全。

四、电视电话会议系统我院设有电视电话专用会议室，室内采用人工光源，门窗已用深色窗帘遮挡。

摄像机、监视器、音箱已按标准规范布置，同时配有大功率空调一台用于保证会议室环境要求，电源全部由专用配电箱供电。

针对我院机房现有设施不足之处，制定如下整改计划：一、配备机房应急照明不少于2个。

二、安装感烟探测器，实现消防联动。

三、机房新安装大功率空调一台，确保机房空气环境系数达标。

四、调整机柜与墙面间距，确保良好散热。

五、为机房管理人员配备防静电工作服。

第二篇：机房整改方案机房整改方案书一.需求分析针对贵司网络机柜布局现状，为提高解决本局域网资源共享、各为其职等工作效率。

根据现场场地考察及it人员提出技术要求，现初步作出如下整改计划：概况：裙楼四楼影印室与现四楼机柜室合并为公司核心机房（服务于公司所有计算机），主楼17楼及26楼作为副机房（分别服务于所在楼层计算机）。

三方将用光纤网络连接方式互接。

一、设计目的1、制定装修方案是根据国标gb50440-2022要求，“计算机服务系统施工前，应具备系统图、设备布置平面图、网络拓扑图、网络布线连接图、防雷接地与防静电接地布线连接图及火灾自动报警系统等。

2、制定装修方案是要与装修公司制定并确定各个环节、细节。

机房供电设计方案目录一、工程概况 (2)二、工程设计依据 (2)三、工程设计原那么 (3)四、UPS电源局部 (5)1)设计原那么 (5)2〕UPS移机 (5)3〕新增局部 (5)4〕蓄电池 (12)五、精密空调系统设计 (13)六、精密智能配电系统设计 (14)七、机房监控系统设计 (14)1〕艾默生易睿管理器RDU-M介绍 (15)2〕RDU-A管理器介绍： (17)3〕组网方案 (21)八、电气系统布线施工设计 (23)1〕负一楼机房内线缆布放 (23)2〕负一楼机房分别至二楼、六楼及八楼机房之间线缆布放 (23)3〕各分支机房内部线缆布放 (23)九、技术规格偏离表 (23)十、施工进度表 (26)十一、到货方案表 (27)十二、备品、备件及常用工具清单 (30)十三、施工进度保证措施 (32)十四、平安、文明施工措施 (32)十五、图纸 (33)一、工程概况目前随着兵团电视台各项业务的开展需要，在保证电视台原供电系统稳定运行及新增设备的供电需要的根底上，方案对现有机房内供配电系统、机房环境系统进行扩容改造。

需要从负一楼配电室重新引电缆到二楼机房、六楼〔增加两套UPS〕、八楼主机房配电区，新增加负一楼总配电柜、二楼制作机房UPS配电柜、八楼播出机房总配电柜、八楼播出机房UPS分配柜，二楼、八楼机房各增加一台精密空调及机房动环监控系统等相关配套设备；针对以上扩容及新增设备敷设相应的电线电缆。

二、工程设计依据GB/14715-93?信息技术设备用不间断电源通用技术条件?YD/T1051-2000?通信局〔站〕电源系统总技术要求?YD/T1095-2021?通信用不间断电源--UPS?YD/T799-2002 ?通信用阀控式密封铅酸蓄电池?GB9361-1988?计算站场地平安要求?GB50174-2021?电子计算机机房设计标准?SJ/T30003-93?电子计算机机房施工及验收标准?GBJ19-87?采暖通风与空气调节设计标准?GBJ79-85?通信接地设计标准?GB50169-92?电气装置安装工程接地装置施工及验收标准?YDJ26-899?通信局〔站〕接地设计暂行技术规定〔综合楼局部〕?GB /T2887-2000?计算站场地技术要求?GB 50243-97?通风与空调工程施工及验收标准?GB 50054-95?低压配电设计标准?GA173-1998?计算机数据系统防雷保安器?GB3482-3483-83?电子设备雷击试验?GA/T75-94?平安防范工程程序与要求?GA/308-2001?平安防范系统验收规那么?三、工程设计原那么计算机机房是各类信息的中枢，机房供配电系统建设工程必须保证计算机系统设备能够到达长期、平安、可靠运行，同时还为机房工作人员提供一个美观、舒适的工作环境。

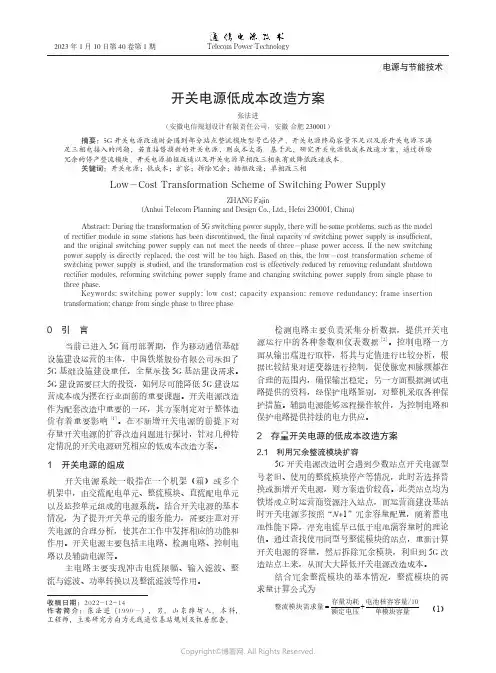

电源与节能技术ＤＯＩ：１０．１９３９９／ｊ．ｃｎｋｉ．ｔｐｔ．２０２３．０１．０３２开关电源低成本改造方案张法进（安徽电信规划设计有限责任公司，安徽合肥230001）摘要：5G开关电源改造时会遇到部分站点整流模块型号已停产、开关电源终局容量不足以及原开关电源不满足三相电接入的问题，若直接替换新的开关电源，则成本太高。

基于此，研究开关电源低成本改造方案，通过拆除冗余的停产整流模块、开关电源插框改造以及开关电源单相改三相来有效降低改造成本。

关键词：开关电源；低成本；扩容；拆除冗余；插框改造；单相改三相Low-Cost Transformation Scheme of Switching Power SupplyZHANG Fajin(Anhui Telecom Planning and Design Co., Ltd., Hefei 230001, China)Abstract: During the transformation of 5G switching power supply, there will be some problems, such as the model of rectifier module in some stations has been discontinued, the final capacity of switching power supply is insufficient, and the original switching power supply can not meet the needs of three-phase power access. If the new switching power supply is directly replaced, the cost will be too high. Based on this, the low-cost transformation scheme of switching power supply is studied, and the transformation cost is effectively reduced by removing redundant shutdown rectifier modules, reforming switching power supply frame and changing switching power supply from single phase to three phase.Keywords: switching power supply; low cost; capacity expansion; remove redundancy; frame insertion transformation; change from single phase to three phase0 引 言当前已进入5G商用部署期，作为移动通信基础设施建设运营的主体，中国铁塔股份有限公司承担了5G基础设施建设重任，全量承接5G基站建设需求。

机房线路改造方案为了提升机房的稳定性和性能，我们制定了一份机房线路改造方案。

本方案将对机房内的电力线路、网络线路和排风系统进行优化升级，以确保机房正常运行并满足未来的扩展需求。

一、电力线路改造1. 线路规划：根据机房的用电需求和布局，我们将重新规划整个机房的电力线路。

合理分配电源，确保各设备能够得到稳定的供电。

2. 电缆敷设：采用高质量的电缆，确保传输效率和安全性。

注意线缆走线要远离干扰源，减少电磁干扰对信号的影响。

3. 空开配备：更换机房内的老旧空开，并增加备用空开，以提高故障切换速度和机房的可用性。

二、网络线路改造1. 光纤布线：将机房内的网络线路从铜缆升级至光纤布线，提高传输速度和稳定性。

根据需求，选择合适的单模或多模光纤，并严格按照标准进行布线。

2. 交换机升级：更换老旧的交换机，并增加冗余设备，以提供更可靠的网络连接。

采用高性能交换机，支持高带宽需求和数据包转发能力。

3. 网络隔离和安全策略：根据机房的不同功能区域，设置虚拟局域网（VLAN）和访问控制列表（ACL），实现网络隔离和安全策略。

三、排风系统改造1. 设备更新：更换老化的排风设备，并增加备用设备。

确保机房内的温度和湿度处于适宜的范围，提高设备的稳定性和寿命。

2. 风道优化：对机房内的风道进行优化设计，确保良好的空气流通。

合理安装风道隔板，避免冷热气流的混合。

3. 温湿度监测：安装温湿度传感器，实时监测机房内的温湿度。

当温度或湿度超出设定范围时，自动触发报警系统，及时采取补救措施。

四、项目实施计划1. 制定详细的实施计划，包括工期、工作内容、责任人等。

2. 合理安排改造工作的时间，尽量避免对机房正常运行的干扰。

在实施过程中，采取必要的预防措施，确保工作安全和数据的完整性。

3. 定期监督工程进展，与相关部门和供应商保持沟通，及时解决可能出现的问题。

五、预算和资源1. 制定详细的改造预算，包括设备采购、施工费用、人力资源等。

2. 与相关部门和供应商商讨预算细节，并确保预算的合理性和准确性。

机房电源改造方案摘要机房是数据中心的重要组成部分，为了保障数据中心的稳定运行和安全性，机房电源改造是一项关键任务。

本文介绍了机房电源改造的重要性和必要性，以及改造方案的设计和实施步骤。

通过改造机房电源系统，不仅可以提高其稳定性和可靠性，还可以降低能耗并提升整体效率。

1. 背景机房是数据中心中最重要的组成部分之一，用于存放和运行各种关键设备，如服务器、网络设备和存储设备等。

机房电源系统的稳定性和可靠性直接关系到数据中心的运行效果和安全性。

然而，随着技术的不断发展和业务的不断扩展，机房电源系统往往不能满足数据中心的需求，因此需要进行改造。

2. 目标机房电源改造的目标是提高系统的稳定性、可靠性和安全性，并降低能耗和成本。

通过改造，希望达到以下效果：- 提高机房电源系统的容量和稳定性，以应对业务的增长和冗余的需求。

- 优化电源布局，提高能源利用率和运行效率。

- 引入先进的监控和管理技术，提高对电源系统的远程监控和管理能力。

- 降低能耗和成本，减少能源浪费和运维费用。

3. 改造方案设计3.1 电源容量评估在进行机房电源改造之前，首先需要对目前系统的容量进行评估，并分析未来的扩展需求。

根据业务需求和冗余要求，确定新的电源容量，并进行合理的设计和规划。

3.2 电源系统布局优化优化电源系统的布局是提高能源利用率和运行效率的重要措施。

通过合理规划电源柜、配电设备和线缆布置等，减少线缆长度和电流损耗，提高电源传输效率。

3.3 引入智能监控和管理技术引入智能监控和管理技术是提高机房电源系统管理能力的关键。

通过安装电源监控设备和传感器，实时监测电源的状态和性能，并通过远程管理系统实现远程控制和故障诊断，提高对电源系统的监控和管理效果。

3.4 提高可靠性和安全性在机房电源改造过程中，需要考虑到系统的可靠性和安全性。

通过引入冗余电源设备和备用电池组，实现电源的冗余备份和自动切换，提高系统的可靠性和容错能力。

同时，加强对电源设备的维护和保养，定期检查和测试，确保系统的稳定运行。

中心机房UPS增容和电源改造项目设备配置和技术要求（一）配置清单（二）技术要求1.1 UPS电源系统主机*不间断电源应该是一种能够实现N+1的冗余能力的可伸缩阵列结构，在一个19英寸42U黑色机柜内包括以下组成部分：*至多可扩充至10个16kW/16kV A的功率模块，主机容量必须最大可扩容至160KV A；并采纳N+1冗余配置；模块具有热插拔功能。

*单个功率模块功率应不低于16KW/16KVA，且应具备全载能力即KW=KVA*主机系统除模块独立操纵系统外，全机主操纵部分必须采纳独立操纵模块完成（非功模块内置），系统内须同时具备一主一备两个操纵模块，操纵模块独立安装于柜式系统内，并可随时热更换。

*主备操纵模块电源供电应采纳独立电源卡完成，电源卡独立安装于系统内可随时抽出更换。

*系统须具备静态爱护旁路，静态爱护旁路须以独立模块型式安装于柜式系统内，可随时抽出进行爱护。

*系统须在外部配置手动修理旁路系统，手动修理旁路系统必须为原厂提供，带通信接口以全面监控外部组件的运行情形。

*为保证与原有系统电池组的兼容性并可实现电池组的应急互换，新购UPS 的电池母线电压必须为192V*2（正负双组16节电池）。

支持标准后备时刻的电池模块；LCD显示面板等；这种结构承诺用户自行增加或减少功率模块，而功率模块则是采纳双变换技术并具有输入功率因数校正功能的。

1.1.1 运行模式*系统的拓扑结构应为双变换-在线式，不管在一个机柜内安装有几个16kW/16kV A功率模块，这些模块均应能够统一的被操作于以下运行模式：a) 正常运行：所有模块的整流器单元并联运行，将输入交流电转换为直流电，以保持电池组的浮充电，所有的逆变器单元则将直流电能转换为清洁、连续的高质量交流电输出；b) 市电故障：在检测到市电故障的条件下，整流器能够自动的将直流母线与交流输入相隔离，同时，电池组进入放电状态，由逆变器保证负载的连续运行；一旦市电复原，UPS能够在不需要用户干涉的条件下，自动复原到刚才提到的正常运行模式；c ) 紧急状态：当显现输出故障或其它外部过载之类的情形时，负载将被快速的切换至自动静态旁路，关于具备冗余能力的系统，假如仅由于单个功率模块故障，则不应切换至自动静态旁路；d ) 手动修理旁路：完整的UPS应包含一个手动修理旁路开关（MBS），以便于在需要进行紧急的修理以及爱护过程中安全的将功率模块旁路。

通信机房电源改造方案随着信息行业的高速发展，一些通信运营商的中心机房设备不断在增加，负载的容量也越来越大。

原来使用的电源已经不堪重负，某运营商根据机房负载容量的需求决定对原来旧开关电源进行替换并且扩大容量。

局方要求：把原来旧的电源替换成新的，而且由于目前负载的容量较大达到800A，今后机房负载容量还会不断增加但是不会超过2000A所以局方决定使用两个1000A的整流柜来替换。

并且新安装的机柜的其中一个就放在原来旧机柜的位置，另外一个和直流配电机柜并排一起。

在原有电池两组的基础上再增加两组，新购进的电池可以安装在原来电池的旁边。

由于机房信息的重要性局方要求是在不断电的情况下完成工作。

时间是2009年3月1号完成。

我公司接到局方的通知马上根据局方的要求做出了初步的改造方案一、割接工作小组二、前期准备工作三、基本的割接要求四、割接顺序及步骤五、工程验收人员的准备：局方负责人、厂家督导、施工方人员材料的准备：两个1000A的整流柜、两组新电池、电源线、电池线、防雷地线、工作地线、保护地线、整流柜连接的铜牌、整流柜和直流配电柜连接的铜牌、各类铜鼻子、螺丝、油机工具的准备:冲击钻、万用表、胶锤、螺丝刀（十字和一字大小各一把）、扳手、压线钳、斜口钳、尖嘴钳、电工刀、胶布、电烙铁、焊锡、水平尺、剪线钳、剥线钳、套筒扳手、钢锯、锉刀等开关电源硬件安装要求：1.1设备安放与外观（1）设备摆放要有利于机柜扩容和维护（2）安装设备后要保持设备的洁净1.2 机架走线要求(1) 架顶汇流铜排要安装水平,螺钉要紧固(2) 机架是否安装牢固1.3 布线要求(1) 走线要远离高温和腐蚀性液体设备和管道(2) 各线缆接点螺丝要拧紧(3) 线缆平直转弯处无揩痕和裂纹(4) 线缆.线槽要求纵向垂直,横向水平(5) 交流和直流要分开走线,隔离(6) 防雷地,工作地,保护地接线要求正确(7) 接线是否合理使用线鼻子1.4 其他方面(1) 各线缆标识要清晰准确(2) 扎带间距要均匀一致，无漏剪扎带余尾改造前机柜摆放的外观如下改造后机柜的摆放如下：开工之前和局方负责人协调好工程开展的各方面情况！预测任何有可能发生的事情，做好一切防范措施。

机房工程弱电设计方案范本一、前言随着信息化时代的到来，各种通信设备和网络设备得到了广泛的应用，机房作为这些设备的集中位置，成为了现代企业的重要基础设施之一。

机房弱电系统的设计和建设对于企业的信息化建设起着至关重要的作用。

本文将详细介绍机房弱电系统的设计方案，以确保机房安全、稳定、高效地运行。

二、机房弱电系统设计需求分析1. 设备需求：根据机房的功能和规模，确定需要安装的各类弱电设备，如网络设备、通信设备、安全监控设备等。

2. 空间需求：根据机房布局和设备安装位置，确定各种弱电设备的布置方式和安全距离。

3. 健康与环境需求：确保机房的温度、湿度、尘埃等环境条件符合设备的要求，保证设备的正常运行。

4. 安全需求：确保机房内设备的可靠性、稳定性和安全性，以防止因设备故障而导致的网络中断或数据丢失。

5. 灾害防护需求：确保机房可以应对各类自然灾害和人为破坏，保证机房设备的安全。

三、机房弱电系统设计方案1. 供电系统设计（1）主线路设计：引入双路供电线路，确保系统的可靠性和稳定性，防止电力中断或电压波动。

（2）配电设计：根据设备的功率和用电量，设计合理的配电系统，确保各类弱电设备能够正常工作。

（3）备用电源设计：引入UPS系统和发电机组作为备用电源，以保障电力不间断供应。

2. 机房通风与空调系统设计（1）通风系统设计：采用新风换气系统，保持机房内空气的新鲜和清洁。

（2）空调系统设计：根据机房的热负荷和设备要求，选择合适的空调系统，保证机房内的温度和湿度在合适范围内。

3. 机房安全监控系统设计（1）视频监控系统设计：布置监控摄像头，对机房内外进行全方位监控，确保机房的安全。

（2）入侵检测系统设计：采用门禁系统和入侵报警设备，对机房实施严格的出入管理，防止非法入侵。

4. 机房网络系统设计（1）网络布线设计：根据设备容量和通信需求，设计合理的网络布线方案，确保网络质量和通信稳定。

（2）机柜布置设计：根据设备种类和功能，合理布置机柜，保证设备的通风和散热。

机房光缆改造工程方案模板项目名称：机房光缆改造工程1. 项目概述1.1 项目背景随着信息技术和网络通信的快速发展，各种数字设备和网络设备在数据传输、存储和处理方面的运转速度也在快速提升。

而机房作为企业信息化基础设施的核心节点，其对网络通信的要求也日益增加。

因此，光缆作为信息传输线路的重要载体，对于机房的通信网络来说尤为重要。

然而，由于机房光缆的安装时间较长，技术水平相对较高，并且设备使用寿命有限，导致现有机房的光缆设施已经存在一定的老化和损坏。

为此，本项目旨在对现有机房光缆进行全面改造，以提升机房通信网络的安全性、可靠性和持续性，确保有关信息传输的高效与稳定。

1.2 项目目标本项目的主要目标是对现有机房光缆设施进行全面改造，包括光缆的更新换代、设备的升级、布线的优化等操作，以提高机房通信网络的性能和稳定性，确保信息传输的高效和稳定。

1.3 项目范围本项目的改造范围包括：- 光缆的更换升级- 接头盒和分纤盒的升级- 机房内布线的优化调整- 其他配套设备的维护和升级2. 技术方案2.1 光缆更换升级为了满足机房通信网络的需求，需要对现有的光缆进行更换升级。

改造过程中，需要购买新的光缆材料，并按照机房布局和通信需求进行合理布线，保证传输距离和信号质量的要求。

同时，在改造光缆的过程中，需要严格遵守光纤连接的标准和规范，确保连接的牢固和稳定。

另外，为了提高光缆的传输速度和带宽，还需要选用高性能的光缆。

2.2 接头盒和分纤盒的升级为了保证光缆的连接质量和稳定性，需要对现有的接头盒和分纤盒进行升级。

新的接头盒和分纤盒需要具有良好的封闭性和防水防尘功能，能够有效保护光缆连接部位，提高连接的稳定性和可靠性。

2.3 机房内布线的优化调整为了提高机房通信网络的性能和稳定性，需要对机房内的布线进行优化调整。

在布线过程中，需要遵循规范，确保布线的合理、美观和稳定。

2.4 其他配套设备的维护和升级除了光缆设施的改造，还需要对其他配套设备进行维护和升级。

5G基站电源配置方案摘要：本文针对5G基站功耗大、备电时间短、开关电源需多次下电等变化，在蓄电池、开关电源、市电引入方面提供了配置原则和计算方法。

本文还通过实例讲解了多次下电场景下铁锂电池和铅酸蓄电池共用的计算方法，开关电源容量计算、配置以及市电引入在容量和压降方面的计算和配置。

关键词：5G基站配电；铁锂电池；差异化备电；市电引入；开关电源Application of modular power supply in 5G base station引言5G通信系统通常和现有基站共址建设，为了降低建设成本和便于管理，5G系统与现有2-4G系统使用同一套开关电源系统。

5G设备功耗较大为4G的2~3倍，共址建设时现网蓄电池、开关电源、市电引入通常容量不足需扩容。

5G和4G无线设备的备电时长不同，开关电源需要多次下电，同时会有不同种类蓄电池并联使用的情况，导致备电方案复杂，配置计算困难。

为解决上述困难，本文介绍了5G开关电源、蓄电池、市电引入等电源方案、配置及计算方法，并通过实例进行讲解。

1.开关电源配置原则开关电源改造有扩容、替换、叠加（新增）、三种方案。

存量站址开关电源的改造流程如图1所示：扩容方案：新增负载不超过现有开关电源柜总容量时，优先采用扩容方案，并通过增加差异化备电设备（负载智能管理器）的方式解决不同租户、不同系统间的差异化备电需求。

替换方案：现有开关电源总容量不足，无法通过直接扩容的方式满足新增负载功耗需求，具备割接条件时，采用大容量新开关电源替换现有开关电源。

叠加（新增）方案：现有开关电源总容量不足，现场有空间，不具备割接条件或无法取得客户同意割接的情况下，采用叠加（新增）一套新开关电源的方案，即在保留原开关电源基础上，额外新增一套开关电源。

图1 开关电源改造流程图2.蓄电池配置原则目前运营商5G无线设备只需1小时备电，非5G无线设备需3小时备电，传输设备需10小时备电。

5G系统与原有系统共同使用一套开关电源时，若原有蓄电池可满足所有系统3小时备电则无需增加蓄电池；否则需新增电池共用管理器和差异化备电设备，同时按照每套5G系统配置不低于100AH铁锂电池（具体配置为锂电池放电最大电流应大于总负载电流，即原有负载电流和5G负载电流之和）。

银川市公安局机房改造项目UPS系统安装施工方案目录1.工程概述 (3)2。

施工机械及材料 (3)3.施工技术和施工方法 (3)3.1UPS系统安装 (4)3。

3.1 安装前的设备检验 (4)3。

3.2 安装步骤 (4)4。

施工工期安排 (5)4.1编制原则 (5)4.1。

1 编制依据 (6)4。

1.2施工进度计划编制 (6)5。

安全保护技术措施 (7)5。

1 安全生产管理体系 (7)5.2 安全防范重点 (7)5。

3 安全措施 (8)8。

3.1 安全用电管理细则 (8)8。

3.2 电气检修作业安全要求 (9)6。

文明施工措施 (9)6.1 技术措施 (10)7.应急预案 (11)7.1 目的 (11)7.2 适用范围 (11)7.3 职责 (11)7.4 突发事件处理 (11)8.割接预案 (12)8.1 割接背景 (12)8。

2 割接准备 (12)8.3 割接要点 (12)8。

4割接步骤 (12)1.工程概述银川市公安局机房改造项目的新UPS系统安装调试工作。

为了高标准、高质量、高效率地做好银川市公安局机房系统的正常运行，在施工前一定要做好周密的计划，并严格按照标准和规范组织施工，为了方便以后的维护和扩展,施工中要仔细做好记录，施工后向用户提供详细和规范的文档报告.在施工过程中要严把质量关,按照ISO9000的要求进行施工全过程的质量管理,争创优良工程.2.施工机械设备及材料根据银川市公安局机房改造项目本次工程施工特点，本工程施工主要有新UPS系统更换安装调试（主机、电池)等。

本次施工需要的机具和检测设备见下表。

4.1工具清单4.2材料清单3.施工技术和施工方法银川市公安局机房改造项目本次项目主要施工工序：安装新UPS系统、设备开机调试、供配电线路切换等。

施工准备工作：到达施工现场后与业主有关人员进行协调，接受安全监督的安全教育，与专业监督对施工现场进行勘察,落实施工内容和施工步骤.●施工负责人与电气师共同确认将要进行断电的电源控制开关并由电气专业人员进行断电挂牌隔离上锁及完工后的解除隔离锁定等工作.●负责人在施工前向所有施工人员讲解此次施工内容及施工步骤,以及施工中的注意事项。

机房改造工程方案最新版
背景介绍
位于公司办公楼内的机房已经使用了多年，配套设施已然过时，存在潜在安全隐患，为了更好地满足公司业务发展需要，进行机房
改造工程。

改造内容
电力改造
更换电缆、开关、插座等老旧设备，扩大电源容量，保证电力
供应的安全和稳定性。

机房空调改造
更换旧的空调设备，安装新的高效节能空调设备，调整和优化
空调系统的管路和阀门组成，以保证更加合理的新风和循环风量，
提高制冷制热效率。

机柜改造
增加机柜数量，更换更加安全合理的机柜设备，整理布线，优
化机柜布局，保证设备更加整洁美观，提高机柜的使用效率和出错率。

消防改造
安装消防喷淋系统、烟感、温感探测器、手动报警按钮等消防
设施，保护设备和人员安全。

改造效益
通过本次机房改造的工程，可以完善机房的配套设施，优化机
房的硬件环境，提高硬件环境的安全性和稳定性，从而保证机房设
备的长期稳定运行和数据的安全保密性，同时还可以降低能源消耗，提高公司的节能减排指标，在业务发展过程中更好地顺应市场需求
和客户要求，为未来的发展奠定了坚实的基础。

实施计划
计划于X月X日开始，工期为一个月。

风险预估
改造过程中，可能存在一些设备调试和上线问题，需与供应商制定好上线计划和预案，尽可能减少对公司业务的影响。

备注
本方案所列改造内容为现有环境下可行可实施内容，如在改造过程中出现不可控因素，可与项目经理进行沟通，商定解决方案。

机房改造方案范文一、概述随着信息技术的不断发展，机房作为信息系统的核心设施之一，已经成为各企事业单位不可或缺的基础设施。

然而，随着业务需求的增长和设备升级，机房设施和管理面临了一系列新的挑战，如空调、供电、机柜布局、机房安全等。

为了满足企业的发展需求，提高机房的稳定性、安全性和工作效率，有必要进行机房改造。

二、改造目标1.提高机房设施的可靠性和稳定性，确保设备的正常运行。

2.优化设备布局，提高机房的工作效率和可维护性。

3.加强机房的安全管理，保护设备和数据的安全。

三、改造方案1.确定需求：首先要了解现有机房设施和管理存在的问题，根据业务需求和未来发展规划，制定改造方案。

包括机房布线、空调供电、机柜布局等。

2.空调供电改造：(1)空调系统：考虑到机房设备的密集性和散热需求，采用精密空调系统，确保机房内的温度和湿度控制在适宜范围内。

同时应兼顾节能和环保，选择高能效的产品。

(2)供电系统：机房设备的可靠供电是保障设备正常运行的关键。

改造应考虑使用双路供电来避免单点故障，并配置UPS和备用发电机组作为备用电源。

3.机柜布局和管理：(1)机柜布局：通过优化机柜的摆放位置和排布，避免机柜受热、散热不良的问题。

合理安排设备间距和机柜通风口位置，确保设备的散热效果。

(2)机柜管理：引入机柜管理系统，实时监测机柜温度、湿度、电量等参数。

并配备智能管理设备，实现对设备的远程监控和管理。

4.安全管理：(1)机房门禁：安装门禁系统，限制非授权人员进入机房。

(2)网络安全：保护机房内服务器和设备的安全，防止网络攻击和数据泄露。

使用防火墙和入侵检测系统等安全设备，加强网络安全管理。

(3)火灾防护：安装火灾报警系统、消防器材和自动灭火系统，提高机房的火灾防护能力。

5.环境检测和报警：(1)温湿度检测：安装环境监测系统，实时监测机房内的温度和湿度。

当温度或湿度超过预设范围时，系统会发出报警提示。

(2)水浸检测：安装水浸检测设备，监测机房内是否出现漏水情况。

XXXXXX房电源动力改造方案一、电源动力现状和问题：中心机房现用两台熊猫２０ＫＶＡ－ＵＰＳ，接线方式为串联方式．根据上级行制定的有关标准和规章制度要求，运城分行中心机房环境设施主要存在如下问题：1、市电输入：配电系统采用380V/220V TN-S系统。

单路电源从地下一层大楼配电室沿楼层强电竖井引入机房,供机房UPS及空调动力设备。

不满足双路市电输入要求；2、UPS输出：ＵＰＳ为串联方式，不是完全独立供电模式；3、重要单电源设备未使用ＳＴＳ。

二、改造方案配电柜设置：设置两台市电输入配电柜，一台ＡＴＳ互投柜，一台市电输入配电柜；两台UPS输出配电柜。

１、市电输入的解决方案按照省行规范设计,规范要求生产系统UPS输入电源应由配电室单独直接引入，须使用独立的开关及电缆。

依据规范要求：从总配电室另引取两路市电到机房供给两台20KVAUPS。

原有进线可供给空调等动力设备和用于照明。

（２）、两路市电分别与柴油机互投后引两路电源走大楼电井的梯架，引至机房。

两路市电接入ATS互投柜，经由机房配电柜，电源避雷柜，引入两台ＵＰＳ输入端。

２、输出电路的改造（１）、根据机房用电规范要求，从安全的角度出发，２台ＵＰＳ的输出各自独立供电。

由于重要单电源设备现在只有２台，故使用两台ＳＴＳ设置在设备旁，解决单电源设备的供电问题。

（２）、两台ＵＰＳ独立供电后，为满足三相电平衡的要求，根据改造前敷设的六条电路，现新增加敷设四条电路以便于平衡。

平衡方案见附件。

变更前ＵＰＳ输出与配电柜空气开关对应关系图示：变更后ＵＰＳ输出与配电柜空气开关对应关系图示：附件：ＵＰＳ三项输出平衡方案：说明：1、柜员操作区：为操作员操作的主要区域，这里的设备均为单电源设备，负载的总电流约为2安，为此在此增加一个STS。

2、网络设备区：网络区有核心路由器、核心交换机等设备，总电流为7安。

其中两台核心交换机为单电源设备，其它设备均为双电源设备。

考虑到网络设备的重要性，方案中为每台核心交换机前增加一个STS。
