汽车结构与新技术图解综述

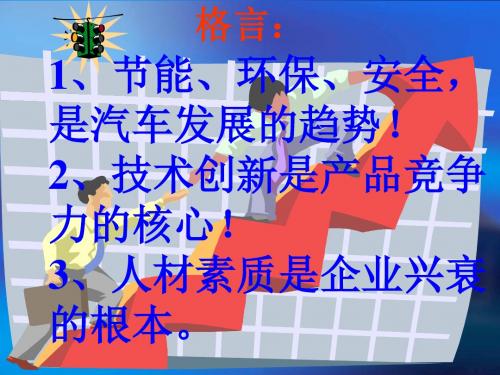

格言：
1、节能、环保、安全， 是汽车发展的趋势！ 2、技术创新是产品竞争 力的核心！ 3、人材素质是企业兴衰 的根本。
一、汽车最新技术介绍：
核心技术—单板机：
1、ECU是一个多路电源的控制器， 其中央处理器CPU是核心部件。
它具有：输入输出、模式转换、数据处理、逻辑 分析、计算修正、报警自诊、故障存储、学习控 制等功能，它有3种类型存储器。
1、电控汽油机、柴油机都可采用双燃 料喷射系统：计量准确、工作可靠、 性能稳定、转换方便、配合增压技术， 将广泛使用。
2、混合动力汽车HEV：
内燃机和电动机混合动力源汽车， 两者“取长补短，并肩战斗”， 200V直流电源，经变频器变为 500V交流电，驱动电机工作。
（1）起步和市内低速行驶时—电机 驱动，内燃机不工作。交流电机MG2 驱动，调速范围宽，起步加速牵引力 大，符合汽车牵引特性要求。MG1发 电，实现“零排放”、“零油耗”。
在结构方面增加了：高压油泵和轨 道压力传感器，喷油压力5Mpa。
实现了“低油耗、低污染、 高功率”的梦想。 1、压缩比12~13：1； 2、A/F=30~40：1； 3、超稀薄分层燃烧； 4、动力性+10%；经济 性+40%； 5、对燃油无质量要求 （因为有两次喷射，还应 使用指定的标号汽油）。
（三）增压技术在汽油机、柴油机 上的普及：大众 1.4L TFSI双增压系统：
1.4L的排量，可获得2.5L的动力。FSI系统 100%的使用了增压技术。
（四）新能源汽车的发展，势在必行：
中国己探明天然气储量为1.52万亿M3， 天然气汽车应推广普及。2010年己增 加到30万辆，仅限于市内公交车使用。
1、当前汽车检修人员和设备状态：
（1）检修设备，落后于在用车辆 的性能所求； （2）检修人员技术素质，落后于在 用车辆的结构所求； （3）传统的检修内容，覆盖不了新 车型电控、智能系统的要求内容。
1、节能、环保、安全， 是汽车发展的趋势！ 2、技术创新是产品竞争 力的核心！ 3、人材素质是企业兴衰 的根本。
一、汽车最新技术介绍：
核心技术—单板机：
1、ECU是一个多路电源的控制器， 其中央处理器CPU是核心部件。
它具有：输入输出、模式转换、数据处理、逻辑 分析、计算修正、报警自诊、故障存储、学习控 制等功能，它有3种类型存储器。
1、电控汽油机、柴油机都可采用双燃 料喷射系统：计量准确、工作可靠、 性能稳定、转换方便、配合增压技术， 将广泛使用。
2、混合动力汽车HEV：
内燃机和电动机混合动力源汽车， 两者“取长补短，并肩战斗”， 200V直流电源，经变频器变为 500V交流电，驱动电机工作。
（1）起步和市内低速行驶时—电机 驱动，内燃机不工作。交流电机MG2 驱动，调速范围宽，起步加速牵引力 大，符合汽车牵引特性要求。MG1发 电，实现“零排放”、“零油耗”。
在结构方面增加了：高压油泵和轨 道压力传感器，喷油压力5Mpa。
实现了“低油耗、低污染、 高功率”的梦想。 1、压缩比12~13：1； 2、A/F=30~40：1； 3、超稀薄分层燃烧； 4、动力性+10%；经济 性+40%； 5、对燃油无质量要求 （因为有两次喷射，还应 使用指定的标号汽油）。
（三）增压技术在汽油机、柴油机 上的普及：大众 1.4L TFSI双增压系统：
1.4L的排量，可获得2.5L的动力。FSI系统 100%的使用了增压技术。
（四）新能源汽车的发展，势在必行：
中国己探明天然气储量为1.52万亿M3， 天然气汽车应推广普及。2010年己增 加到30万辆，仅限于市内公交车使用。
1、当前汽车检修人员和设备状态：
（1）检修设备，落后于在用车辆 的性能所求； （2）检修人员技术素质，落后于在 用车辆的结构所求； （3）传统的检修内容，覆盖不了新 车型电控、智能系统的要求内容。
汽车新技术课件
电子伺服制动系统的组成与类型
与其它电控系统一样，电子伺服制动系统 主要由若干个传感器、电子控制单元（ECU） 和执行元件组成。按照其控制方式的不同可分 为三种类型：电控液压制动系统EHB(Electrohydraulic Brake)、电子制动系统EBS （Electronic Braking System）、全电路制 动系统BBW（Brake-By-Wire）。电控伺服制动 系统的共同特点是都具有踏板转角与踏板力可 按比例调控的电子踏板；具有控制制动力矩与 踏板转角相对应的程序控制单元；具有的程序 控制单元可基于其他传感器或控制器的输入信 号实现主动制动及其它功能.
1）优点（1）效率高、能量消耗少； （2）系统内部采用刚性连接，反应灵敏，滞后小，驾驶员的“路感”好； （3）结构简单，质量小； （4）系统便于集成，整体尺寸减小；省去了油泵和辅助管路，总布置更加方 便； （5）无液压元件，对环境污染少。 2）缺点（1）直接助力式电动转向系统提供的辅助动力较小，难以用于大型车辆； （2）减速机构、电动机等部件会影响汽车的操纵稳定性，正确匹配整车性能 至关重要； （3）使用电动机、减速机构和转矩传感器等部件，增加了系统的成本。
四轮转向系统
汽车的四轮转向（简称4WS）是指汽车在转向时，4个车 轮都可相对车身主动偏转，使之起到转向作用，以改善汽 车的转向机动性能。 按照后轮转向机构控制和驱动方式的不同，四轮转向可分 为机械式、液压式、电控机械式、电控液压式和电控电动 式等几种类型。目前使用最广泛的4WS系统为电控液压式， 主要用于前轮采用液压助力转向系统的汽车中。
在实际应用的ASR中，绝大多数都是采用调节发动机 输出转矩的方式来控制汽车驱动力矩。而调节发动机的输 出转矩，通常是利用发动机电子控制装置，通过控制节气 门开度和点火提前角的方式来实现。
汽车新技术课件
ASR的电子控制器（ECU）发出的控制指令有如下几 种：① 控制滑转车轮的制动力；② 控制发动机输出功率； ③ 同时控制发动机输出功率和驱动车轮的制动力。
在实际应用的ASR中，绝大多数都是采用调节发动机 输出转矩的方式来控制汽车驱动力矩。而调节发动机的输 出转矩，通常是利用发动机电子控制装置，通过控制节气 门开度和点火提前角的方式来实现。
该系统增加了电子踏板、电控单元、阀驱动器及电 液制动阀，取消了原有的压力控制阀，保留了原动力制动 系统中的泵、蓄能器充液阀、蓄能器及制动器，如图17-1
所示。
电子伺服制动系统的基本工作原理
电控液压制动系统（EHB）
电液制动系统能够实现多种控制方案，如防抱死制 动、遥控制动及牵引控制制动等。图17-2为MI-CO公司带 有牵引控制的电液制动系统方案。
驱动防滑转系统（ASR）和ABS一样，主要由电子控制 器、传感器、制动压力调节器等三大部分组成。ASR中 的电子控制器可以是独立的，也可以与ABS共用，轮速 传感器可与ABS共用，ASR与ABS的制动压力调节器也 可以共用。因此通常将ASR和ABS组合在一起。
1．ASR的电子控制器（ECU）
由于ASR和ABS的一些输入信号和处理都是相同的，为了 减少电子器件的应用数量，使结构更紧凑，ASR电子控制 器和ABS电子控制器通常组合在一起。

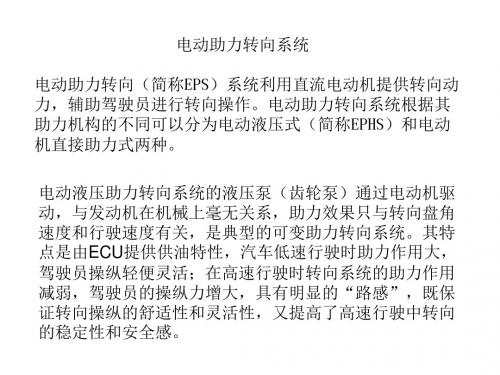

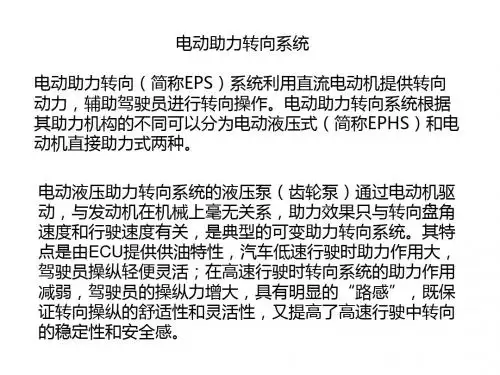

电动助力转向系统
电动助力转向（简称EPS）系统利用直流电动机提供转向 动力，辅助驾驶员进行转向操作。电动助力转向系统根据 其助力机构的不同可以分为电动液压式（简称EPHS）和电 动机直接助力式两种。
电动液压助力转向系统的液压泵（齿轮泵）通过电动机驱 动，与发动机在机械上毫无关系，助力效果只与转向盘角 速度和行驶速度有关，是典型的可变助力转向系统。其特 点是由ECU提供供油特性，汽车低速行驶时助力作用大， 驾驶员操纵轻便灵活；在高速行驶时转向系统的助力作用 减弱，驾驶员的操纵力增大，具有明显的“路感”，既保 证转向操纵的舒适性和灵活性，又提高了高速行驶中转向 的稳定性和安全感。
在实际应用的ASR中，绝大多数都是采用调节发动机 输出转矩的方式来控制汽车驱动力矩。而调节发动机的输 出转矩，通常是利用发动机电子控制装置，通过控制节气 门开度和点火提前角的方式来实现。
该系统增加了电子踏板、电控单元、阀驱动器及电 液制动阀，取消了原有的压力控制阀，保留了原动力制动 系统中的泵、蓄能器充液阀、蓄能器及制动器，如图17-1
所示。
电子伺服制动系统的基本工作原理
电控液压制动系统（EHB）
电液制动系统能够实现多种控制方案，如防抱死制 动、遥控制动及牵引控制制动等。图17-2为MI-CO公司带 有牵引控制的电液制动系统方案。
驱动防滑转系统（ASR）和ABS一样，主要由电子控制 器、传感器、制动压力调节器等三大部分组成。ASR中 的电子控制器可以是独立的，也可以与ABS共用，轮速 传感器可与ABS共用，ASR与ABS的制动压力调节器也 可以共用。因此通常将ASR和ABS组合在一起。
1．ASR的电子控制器（ECU）
由于ASR和ABS的一些输入信号和处理都是相同的，为了 减少电子器件的应用数量，使结构更紧凑，ASR电子控制 器和ABS电子控制器通常组合在一起。
电动助力转向系统
电动助力转向（简称EPS）系统利用直流电动机提供转向 动力，辅助驾驶员进行转向操作。电动助力转向系统根据 其助力机构的不同可以分为电动液压式（简称EPHS）和电 动机直接助力式两种。
电动液压助力转向系统的液压泵（齿轮泵）通过电动机驱 动，与发动机在机械上毫无关系，助力效果只与转向盘角 速度和行驶速度有关，是典型的可变助力转向系统。其特 点是由ECU提供供油特性，汽车低速行驶时助力作用大， 驾驶员操纵轻便灵活；在高速行驶时转向系统的助力作用 减弱，驾驶员的操纵力增大，具有明显的“路感”，既保 证转向操纵的舒适性和灵活性，又提高了高速行驶中转向 的稳定性和安全感。
汽车新技术课件
汽车新技术课件
电子伺服制动系统的组成与类型
与其它电控系统一样，电子伺服制动系统 主要由若干个传感器、电子控制单元（ECU） 和执行元件组成。按照其控制方式的不同可分 为三种类型：电控液压制动系统EHB(Electrohydraulic Brake)、电子制动系统EBS （Electronic Braking System）、全电路制 动系统BBW（Brake-By-Wire）。电控伺服制动 系统的共同特点是都具有踏板转角与踏板力可 按比例调控的电子踏板；具有控制制动力矩与 踏板转角相对应的程序控制单元；具有的程序 控制单元可基于其他传感器或控制器的输入信 号实现主动制动及其它功能.
汽车新技术课件
2．制动防抱死系统（ABS）的类型及布置形式 1）按汽车制动系统分类 （1）液压制动系统ABS； （2）气压制动系统ABS； （3）气顶液制动系统ABS。
2）按ABS中控制管路(通道)数和传感器数量，又可分为以 下6种布置形式
汽车新技术课件
（1）四传感器四通道四轮独立控制的ABS
汽车新技术课件
驱动防滑转系统（ASR）和ABS一样，主要由电子控制 器、传感器、制动压力调节器等三大部分组成。ASR中 的电子控制器可以是独立的，也可以与ABS共用，轮速 传感器可与ABS共用，ASR与ABS的制动压力调节器也 可以共用。因此通常将ASR和ABS组合在一起。
汽车新技术课件
汽车新技术课件
1．ASR的电子控制器（ECU）
由于ASR和ABS的一些输入信号和处理都是相同的，为了 减少电子器件的应用数量，使结构更紧凑，ASR电子控制 器和ABS电子控制器通常组合在一起。
ASR的电子控制器（ECU）发出的控制指令有如下几 种：① 控制滑转车轮的制动力；② 控制发动机输出功率； ③ 同时控制发动机输出功率和驱动车轮的制动力。
电子伺服制动系统的组成与类型
与其它电控系统一样，电子伺服制动系统 主要由若干个传感器、电子控制单元（ECU） 和执行元件组成。按照其控制方式的不同可分 为三种类型：电控液压制动系统EHB(Electrohydraulic Brake)、电子制动系统EBS （Electronic Braking System）、全电路制 动系统BBW（Brake-By-Wire）。电控伺服制动 系统的共同特点是都具有踏板转角与踏板力可 按比例调控的电子踏板；具有控制制动力矩与 踏板转角相对应的程序控制单元；具有的程序 控制单元可基于其他传感器或控制器的输入信 号实现主动制动及其它功能.
汽车新技术课件
2．制动防抱死系统（ABS）的类型及布置形式 1）按汽车制动系统分类 （1）液压制动系统ABS； （2）气压制动系统ABS； （3）气顶液制动系统ABS。
2）按ABS中控制管路(通道)数和传感器数量，又可分为以 下6种布置形式
汽车新技术课件
（1）四传感器四通道四轮独立控制的ABS
汽车新技术课件
驱动防滑转系统（ASR）和ABS一样，主要由电子控制 器、传感器、制动压力调节器等三大部分组成。ASR中 的电子控制器可以是独立的，也可以与ABS共用，轮速 传感器可与ABS共用，ASR与ABS的制动压力调节器也 可以共用。因此通常将ASR和ABS组合在一起。
汽车新技术课件
汽车新技术课件
1．ASR的电子控制器（ECU）
由于ASR和ABS的一些输入信号和处理都是相同的，为了 减少电子器件的应用数量，使结构更紧凑，ASR电子控制 器和ABS电子控制器通常组合在一起。
ASR的电子控制器（ECU）发出的控制指令有如下几 种：① 控制滑转车轮的制动力；② 控制发动机输出功率； ③ 同时控制发动机输出功率和驱动车轮的制动力。
汽车新技术课件
EBS可以实现ABS的功能，只需在EBS的控制器里 设计相应的防抱死程序就行了。汽车制动系统的电 子化，还容易与其它电控系统结合在一起，如汽车 发动机燃油和点火的控制、主动或半主动悬架、自 动换挡和防碰撞系统的控制等，为汽车实现电子化 提供了良好条件。此外，EBS还具有监控作用。在 汽车起步、匀速或加（减）速过程中，电子控制器 还可监视各车轮的速度或加速度，一旦发现某一车 轮有打滑趋势，便可对打滑车轮实现部分制动，使 其它车轮获得更大的驱动力矩，以便顺利起步或加 速。同时EBS还容易实现系统的故障自动诊断，随 时将制动系统的故障通过警报系统报告驾驶员，以 便及时进行修复，从而保证行车安全。
1）优点（1）效率高、能量消耗少； （2）系统内部采用刚性连接，反应灵敏，滞后小，驾驶员的“路感”好； （3）结构简单，质量小； （4）系统便于集成，整体尺寸减小；省去了油泵和辅助管路，总布置更加方
便； （5）无液压元件，对环境污染少。
2）缺点（1）直接助力式电动转向系统提供的辅助动力较小，难以用于大型车辆； （2）减速机构、电动机等部件会影响汽车的操纵稳定性，正确匹配整车性能
3）制动压力调节器 制动压力调节器的功用是接收来自ECU的控制指令，控
制制动压力的增、减，它是ABS的执行器。
（1）循环式制动压力调节器
循环式制动压力调节器由电磁阀、液压泵和电动机等部件组成。 调节器直接装在汽车原有的制动管路中，通过串联在制动主缸 和制动轮缸之间的三位三通电磁阀直接控制轮缸的压力，可以 使轮缸的工作处于常规工作状态、增压状态、减压状态或保压 状态。三位是指电磁阀有三个不同位置，分别控制轮缸制动压 力的增、减或保压，三通是指电磁阀上有3个通道，分别通制 动主缸、制动轮缸和储液器。
电子伺服制动系统的基本工作原理
汽车新结构(1)
汽车新结构(1)
1.10 对置式发动机 1.10.1 发动机结构形式概述 直列发动机(LineEngine) 。 V型发动机。 W型发动机。 水平对置发动机。 转子发动机。
汽车新结构(1)
1.7.4 转子发动机的应用 • 马自达RX8跑车
汽车新结构(1)
1.8 柴油机共轨直喷技术
1.8.1 柴油机电控燃油系统概述
1. 柴油机电控燃油系统的分类 • 第一代电控喷油系统是位置控制式。 • 第二代电控喷油系统是时间控制式。 • 第三代电控喷油系统是时间压力控制式，即电控共轨式喷
汽车新结构(1)
• 1.3.4 TSI发动机与FSI发动机比较
汽车新结构(1)
• 1.3.5 双喷射系统发动机 • 丰田雷克萨斯LS460 4.6L V8发动机采用直
接燃油喷射和进气口燃油喷射两个系统。 • 1.3.6 奔驰压电直喷发动机CGI
• 1.4 复合火花点火发动机 • 1. 本田飞度1.3L I-DSI发动机。
• 加速踏板位置传感器将驾驶员需要加速或减速的信 息传递给节气门控制ECU，ECU 根据得到的信息， 计算出相应的最佳节气门位置，发出控制信号给节 气门执行器，由节气门执行器将节气门开度控制在 计算出的最佳节气门位置。ECU 通过与其它电子 控制单元进行通讯，并根据得到的节气门位置传感 器、发动机转速传感器、车速传感器等送来的信号 对节气门的最佳位置进行不断的修正，使节气门的 开度达到理想的位置。
汽车新结构(1)
1.1.2 可变气门正时和升程控制系统
1.本田汽车公司VTEC技术 本田VTEC（Variable Valve Timing & Lift electronic control system），称为电子控制可变气门正时与 举升系统，当改变气门升程时，气门正时与气门重 叠角随之改变。
1.10 对置式发动机 1.10.1 发动机结构形式概述 直列发动机(LineEngine) 。 V型发动机。 W型发动机。 水平对置发动机。 转子发动机。
汽车新结构(1)
1.7.4 转子发动机的应用 • 马自达RX8跑车
汽车新结构(1)
1.8 柴油机共轨直喷技术
1.8.1 柴油机电控燃油系统概述
1. 柴油机电控燃油系统的分类 • 第一代电控喷油系统是位置控制式。 • 第二代电控喷油系统是时间控制式。 • 第三代电控喷油系统是时间压力控制式，即电控共轨式喷
汽车新结构(1)
• 1.3.4 TSI发动机与FSI发动机比较
汽车新结构(1)
• 1.3.5 双喷射系统发动机 • 丰田雷克萨斯LS460 4.6L V8发动机采用直
接燃油喷射和进气口燃油喷射两个系统。 • 1.3.6 奔驰压电直喷发动机CGI
• 1.4 复合火花点火发动机 • 1. 本田飞度1.3L I-DSI发动机。
• 加速踏板位置传感器将驾驶员需要加速或减速的信 息传递给节气门控制ECU，ECU 根据得到的信息， 计算出相应的最佳节气门位置，发出控制信号给节 气门执行器，由节气门执行器将节气门开度控制在 计算出的最佳节气门位置。ECU 通过与其它电子 控制单元进行通讯，并根据得到的节气门位置传感 器、发动机转速传感器、车速传感器等送来的信号 对节气门的最佳位置进行不断的修正，使节气门的 开度达到理想的位置。
汽车新结构(1)
1.1.2 可变气门正时和升程控制系统
1.本田汽车公司VTEC技术 本田VTEC（Variable Valve Timing & Lift electronic control system），称为电子控制可变气门正时与 举升系统，当改变气门升程时，气门正时与气门重 叠角随之改变。
汽车新技术课件_PPT课件
电子伺服制动系统的基本工作原理 全电路制动系统（BBW）
直接助力式电动转向系统的结构和工作原理 当转向轴转动时，转矩传感器开始工作，把两段转向轴 在扭杆作用下产生的相对转角转变成电信号传给电子控制单 元（ECU），ECU根据车速传感器和转矩传感器的信号决定 电动机的旋转方向和助力电流的大小，并将指令传递给电动 机，通过离合器和减速机构将辅助动力施加到转向系统（转 向轴）中，从而完成实时控制的助力转向。
2）组合式的ASR制动压力调节器 组合式是指ASR制动压力调节器与ABS制动压力调节 器在结构上组合为一个整体，亦称ABS/ASR制动压力调节 器。这种调压阀是采用流通式（亦称循环式）调压原理。
4．装有驱动力控制系统(ASR)的汽车实例 广州本田雅阁（3.0L）轿车装有牵引力控制系统(TCS)的实 例。该轿车的防滑控制系统ABS和ASR（TCS）组合在一起。 整个系统由ABS/ASR电子控制装置（ECU）、制动压力调 节器和传感器等三部分组成。
电动助力转向系统 电动助力转向（简称EPS）系统利用直流电动机提供转向 动力，辅助驾驶员进行转向操作。电动助力转向系统根据 其助力机构的不同可以分为电动液压式（简称EPHS）和电 动机直接助力式两种。 电动液压助力转向系统的液压泵（齿轮泵）通过电动机驱 动，与发动机在机械上毫无关系，助力效果只与转向盘角 速度和行驶速度有关，是典型的可变助力转向系统。其特 点是由ECU提供供油特性，汽车低速行驶时助力作用大， 驾驶员操纵轻便灵活；在高速行驶时转向系统的助力作用 减弱，驾驶员的操纵力增大，具有明显的“路感”，既保 证转向操纵的舒适性和灵活性，又提高了高速行驶中转向 的稳定性和安全感。
电子伺服制动系统的基本工作原理 电控液压制动系统（EHB）
电控液压制动系统是将电子与液压系统相结合，由 电子系统提供控制，液压系统提供动力。该系统的主要特 点是通过传感器建立了运动状态、制动压力的动态监测和 危险工况的预警。还增加了制动管路的压力控制和制动准 备功能，一旦踩下制动踏板，车辆即以最大的压力、最快 的响应实施制动，前后制动压力比会随路况的不同而变化， 从而提高弯道制动时的安全性。 该系统增加了电子踏板、电控单元、阀驱动器及电 液制动阀，取消了原有的压力控制阀，保留了原动力制动 系统中的泵、蓄能器充液阀、蓄能器及制动器，如图17-1
精选《汽车新结构与新技术》资料
云南交通职业技术学院汽车系
云南交通职业技术学院汽车系
可变进气系统的分类：
（1）多气门分别投入工作； 方案：
第一，通过凸轮或摇臂控制气门在设定的工况下开或关； 第二，在进气道上设置旋转阀门，根据设定工况打开或关 闭该气门的进气通道，这种结构比用凸轮、摇臂控制简单。
（2）可变进气道系统。 ① 双脉冲进气系统。 ②四气门二阶段进气系统。 ③三阶段进气系统。
1.1.3 丰田汽车公司VVT-i技术
丰田汽车公司VVT-i（Vatiable Valve Timing intelligent）称为智能可变气门正时系统。
（1）VVT-i的结构。VVT-i系统由VVT-i控制器、凸轮 轴正时机油控制阀和传感器三部分组成。
云南交通职业技术学院汽车系
VVT-i控制器的结构：
当发动机高速运转时，控制系统使摇臂内部的液压活塞沿箭头方向移动。 此时主、副及中间摇臂在同步活塞的作用下连成一体，均由中间凸轮 （高速凸轮C）来驱动，从而获得高功率所需的配气正时和气门升程。
云南交通职业技术学院汽车系
（3）i-VTEC发动机。
i-VTEC系统是在VTEC系统的基础上，增加了一个称为 VTC（Variable timing control可变正时控制）的装置——一 组进气门凸轮轴正时可变控制机构，即iVTEC=VTEC+VTC。
云南交通职业技术学院汽车系
1.10 对置式发动机 1.10.1 发动机结构形式概述 直列发动机(LineEngine) 。 V型发动机。 W型发动机。 水平对置发动机。 转子发动机作原理
云南交通职业技术学院汽车系
3. 共轨组件
云南交通职业技术学院汽车系
1.8.4 电控共轨系统应用举例 华泰现代2.9升特拉卡CRDI。 哈弗TC柴油车。 1.9 发动机增压技术 1.9.1增压系统的特性和种类
云南交通职业技术学院汽车系
可变进气系统的分类：
（1）多气门分别投入工作； 方案：
第一，通过凸轮或摇臂控制气门在设定的工况下开或关； 第二，在进气道上设置旋转阀门，根据设定工况打开或关 闭该气门的进气通道，这种结构比用凸轮、摇臂控制简单。
（2）可变进气道系统。 ① 双脉冲进气系统。 ②四气门二阶段进气系统。 ③三阶段进气系统。
1.1.3 丰田汽车公司VVT-i技术
丰田汽车公司VVT-i（Vatiable Valve Timing intelligent）称为智能可变气门正时系统。
（1）VVT-i的结构。VVT-i系统由VVT-i控制器、凸轮 轴正时机油控制阀和传感器三部分组成。
云南交通职业技术学院汽车系
VVT-i控制器的结构：
当发动机高速运转时，控制系统使摇臂内部的液压活塞沿箭头方向移动。 此时主、副及中间摇臂在同步活塞的作用下连成一体，均由中间凸轮 （高速凸轮C）来驱动，从而获得高功率所需的配气正时和气门升程。
云南交通职业技术学院汽车系
（3）i-VTEC发动机。
i-VTEC系统是在VTEC系统的基础上，增加了一个称为 VTC（Variable timing control可变正时控制）的装置——一 组进气门凸轮轴正时可变控制机构，即iVTEC=VTEC+VTC。
云南交通职业技术学院汽车系
1.10 对置式发动机 1.10.1 发动机结构形式概述 直列发动机(LineEngine) 。 V型发动机。 W型发动机。 水平对置发动机。 转子发动机作原理
云南交通职业技术学院汽车系
3. 共轨组件
云南交通职业技术学院汽车系
1.8.4 电控共轨系统应用举例 华泰现代2.9升特拉卡CRDI。 哈弗TC柴油车。 1.9 发动机增压技术 1.9.1增压系统的特性和种类
汽车行业-经典汽车新结构与新技术图解课件{下载} 精品
1.10 对置式发动机 1.11 W12发动机 1.12 HEMI发动机 1.13 发动机管理系统 1.14柴汽混燃发动机技术
1.1可变配气相位与气门升程
• 1.1.1 可变进气系统 作用： ①能兼顾高速及低速不同工况，提高发动 机的动力输出和降低燃油消耗； ②降低发动机的排放污染； ③改善发动机怠速及低速时的性能及稳定 性。
• 根据发动机ECU的指令，当凸轮轴正时控制阀位于图（a）所示时，机 油压力施加在活塞的左侧，使得活塞向右移动。由于活塞上的旋转花键 的作用，进气凸轮轴相对于凸轮轴正时带轮提前某一角度。
• 当凸轮轴正时控制阀位于图（b）位置时，活塞向左移动，并向延迟的 方向旋转。进而，凸轮轴正时控制阀关闭油道，保持活塞两侧的压力平 衡，从而保持配气相位，由此得到理想的配气正时。
汽车新结构与新技术
目录
• 第1章 发动机新技术 • 第2章 底盘新技术 • 第3章 汽车电子与电气新技术 • 第4章 汽车安全新技术 • 第5章 丰田混合动力系统II • 第6章 汽车相关知识
第1章 发动机新技术
1.1可变配气相位与气门升程 1.2 电子节气门 1.3 缸内汽油直喷发动机 1.4 复合火花点火发动机 1.5 稀燃发动机 1.6 可变压缩比技术 1.7 转子发动机 1.8 柴油机共轨直喷技术 1.9 发动机增压技术
• 1.3.3 缸内汽油直喷系统在车上的应用
• 奥迪A6L 3.2FSI和4.2FSI发动机，凯迪拉克 CTS 3.6L V6 FSI发动机，大众高尔夫Golf Variant 1.6FSI和2.0FSI发动机，一汽大众迈 腾，保时捷卡宴Cayenne，斯柯达明锐 Octavia 1.8T FSI发动机，林肯MKR概念车， 奥迪A5 3.2FSI和奥迪S5 V8 FSI发动机，西亚 特Freetrack Prototype 2.0T FSI发动机，标致 207Gti 1.6涡轮增压FSI发动机等。
