计算机绘图复习资料Word版

1、填空题1．线性尺寸的起止符号为用中粗实线绘制的短斜线，其倾斜方向为与尺寸界线按顺时针成45°角，长度宜为 2~3 mm。

2．尺寸界线的起始端应偏离被标注的端点2~3 mm，终止端应超出尺寸线2~3 mm。

3. 图形中可见轮廓线使用粗实线线表示,不可见轮廓线使用中粗虚线表示。

圆的中心线、圆柱的轴线用细点划线表示。

4． AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为 100＜45 （试举例说明），其中前者表示点到原点的距离，后者表示点到原点连接线与水平的夹角。

5．AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。

6．AutoCAD命令中的字母大小写是等价的。

一条命令敲完后要敲空格键或回车键结束键入。

7．AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@ 符号。

8．AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。

9．AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。

透明使用这样的命令时要在命令名前键入一个单引号。

10．AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。

也可以用键盘敲入点的相对坐标，相对坐标用@ 符号表示，它后面的数字是相对于前一点的。

11．AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针度量的，通常用度表示。

12．对图形进行编辑时，需要从图上选取目标构成选择集。

其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。

交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。

13．夹点是布局在实体上的控制点，这些点以小方格的形式显示出来，当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等操作。

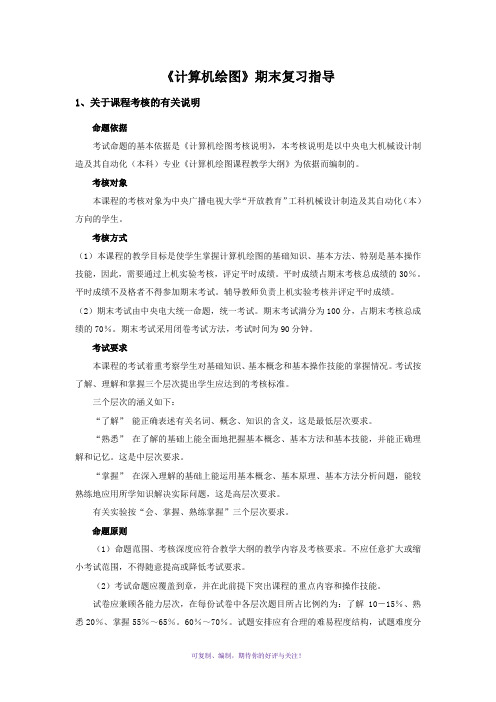

《计算机绘图》期末复习指导1、关于课程考核的有关说明命题依据考试命题的基本依据是《计算机绘图考核说明》，本考核说明是以中央电大机械设计制造及其自动化（本科）专业《计算机绘图课程教学大纲》为依据而编制的。

考核对象本课程的考核对象为中央广播电视大学“开放教育”工科机械设计制造及其自动化（本）方向的学生。

考核方式（1）本课程的教学目标是使学生掌握计算机绘图的基础知识、基本方法、特别是基本操作技能，因此，需要通过上机实验考核，评定平时成绩。

平时成绩占期末考核总成绩的30％。

平时成绩不及格者不得参加期末考试。

辅导教师负责上机实验考核并评定平时成绩。

（2）期末考试由中央电大统一命题，统一考试。

期末考试满分为100分，占期末考核总成绩的70％。

期末考试采用闭卷考试方法，考试时间为90分钟。

考试要求本课程的考试着重考察学生对基础知识、基本概念和基本操作技能的掌握情况。

考试按了解、理解和掌握三个层次提出学生应达到的考核标准。

三个层次的涵义如下：“了解”能正确表述有关名词、概念、知识的含义，这是最低层次要求。

“熟悉”在了解的基础上能全面地把握基本概念、基本方法和基本技能，并能正确理解和记忆。

这是中层次要求。

“掌握”在深入理解的基础上能运用基本概念、基本原理、基本方法分析问题，能较熟练地应用所学知识解决实际问题，这是高层次要求。

有关实验按“会、掌握、熟练掌握”三个层次要求。

命题原则（1）命题范围、考核深度应符合教学大纲的教学内容及考核要求。

不应任意扩大或缩小考试范围，不得随意提高或降低考试要求。

（2）考试命题应覆盖到章，并在此前提下突出课程的重点内容和操作技能。

试卷应兼顾各能力层次，在每份试卷中各层次题目所占比例约为：了解10－15％、熟悉20％、掌握55％～65％。

60％～70％。

试题安排应有合理的难易程度结构，试题难度分为易、较易、较难、难四个等级。

在每份试卷中，各种难易程度的试题分数所占比例约为：易20％、较易30％、较难30％、难20％。

【题型】：名词解释:24分简答：30分综合：16分分析：12分注：以下仅供参考，不能保证一定考到，大家自己烧香吧！第一章：绪论【重点】1、计算机地图制图：是指以计算机硬件设备为基础，在相应软件系统支持下，以数字格式对地图制图要素进行采集、处理与管理，按照地图制作的规范进行符号化、图版制作与输出、并提供地图自动分析的全过程。

计算机地图制图的本质是实现原始数据向数字地图的转换，是地图制图学与计算机图形学的交叉和结合。

2、GPS RTK操作过程：1）向国土部门或测绘单位收集控制点数据2）到野外实测控制点WGS84坐标，计算转换参数（七参数）3）与已知控制点做点校正4）现场的地形点测量：架设基准站，发射差分信号，配置移动站，接收差分信号得到固定解，进行实时测量。

【考点】1、地图3要素：数学要素、地理要素、整饰要素2、地图的4个基本特性：1）由特定的数学法则产生的可量测性2）使用地图符号系统产生的直观性3）实施制图综合产生的一览性4）地图是地理信息的载体3、计算机地图制图体系1）地图制图数据处理：地图数据采集、数据预处理、地图数据更新2）计算机地图制图模块：地图标准与图示、地图空间数据和属性数据库、地图符号3）数字地图：可视化手段、直接使用、数据传输4、计算机地图制图的特点信息容量大；易于校正、编辑和更新；比例尺无级缩放、跨图无缝漫游；良好的交互性，地图制图自动化程度较高，制图效率高；成图精度高，更新速度快；便于信息共享与交流，易于派生新信息；易于与其他系统结合；5、计算机地图制图与GIS的关系。

紧密联系，密不可分。

它们的主要区别在于最终的目的不同：计算机地图制图的目的是快速、精确地编制高质量的地图，而地理信息系统则是为地理研究和地理决策提供服务。

地理信息系统是以计算机地图制图方法作为基础和技术保证，反过来，由于地理信息系统具有强大的空间分析功能，可使地图制作更方便、精确。

地理信息系统载负的地理信息更广泛，地理信息系统可以包含计算机地图制图系统，反之，不成立。

8-1 计算机绘图（AutoCAD) 考前复习资料学习方式: 业余时间：100分钟课程:《计算机绘图（AutoCAD)》一单选题 (共20题，总分值40分 )1. 用Cohen-Sutherland编码裁剪法裁剪二维线段时，判断下列直线段采用哪种处理方法。

假设直线段两个端点M、N的编码分别为1001和1010。

（2 分）A. 简取B. 简弃C. 对MN再分割求交D. 不能判断2. 三次Bezier曲线的控制多边形有（）个顶点。

（2 分）A. 2B. 3C. 4D. 53. CRT是（）设备。

（2 分）A. 输入B. 输出C. 显示D. 绘制4. 以下属于图形的几何变换是（2 分）A. 三视图B. 视图变换C. 透视变换D. 错切变换5. 以下不是直线的扫描生成算法的是（2 分）A. DDA法B. 正负法C. Bresenham法D. 中点Bresenham法6. glutCreateWindows(“simple”)表明该函数属于（2 分）A. OpenGL实用程序库B. OpenGL核心库C. OpenGL系统扩展库D. OpenGL实用程序工具包7. （2 分）A.B.C.D.8. （2 分）A.B.C.D.9. B样条曲线主要缺点是（2 分）A. B样条曲线具有几何不变性，其形状与坐标系无关B. B B样条曲线具有造型的灵活性，不能构造直线段和切线等C. 当移动B样条曲线一个顶点时，必定会对整条B样条曲线产生影响D. B样条曲线虽然具有造型的灵活性，但不能构造除抛物线外的二次曲线等10. 齐次坐标(4,6,2)可被表示实际坐标值是() （2 分）A. (2,3)B. (2,3,1)C. (8,12)D. (8,12，1)11. （2 分）A.B.C.D.12. 在执行直线DDA算法时，当斜率|k|≥1时，x方向的增量△x和y方向的增量△y分别是（2 分）A. ±k和±1B. ±1和±1/kC. ±1和±kD. ±1/k和±113. 数据手套是（）设备。

《计算机绘图》期末考试复习一、单项选择题1、取消命令执行的键是( 按ESC键 )。

2、在AutoCAD软件中，重新执行上一个命令的最快方法是( 按ENTER键 )。

3、在AutoCAD中，下列坐标中使用相对极坐标的是（ (@20＜600) ）。

4、用相对直角坐标绘图时以哪一点为参照点（上一指定点或位置）。

5、默认情况下用户坐标系统与世界坐标系统的关系，下面( 相重合 )说法正确。

6、缺省的世界坐标系的简称是( WCS )。

7、删除一条直线后，又画了一个圆，现在要在不取消圆的情况下，恢复直线，可用（ OOPS ）命令。

8、哪个功能健可以进入文本窗口（功能键F2 ）。

9、下面哪个层的名称不能被修改或删除（ 0层）。

10、在机械制图中，常使用“绘图”|“圆”命令中的(相切、相切、半径 )子命令绘制连接弧。

11、以下哪种说法是错误的（不能用“绘图”|“椭圆”命令画圆）。

12、图案填充操作中( 图案填充可以和原来轮廓线关联或者不关联 )。

13、( 圆环 )命令用于绘制指定内外直径的圆环或填充圆。

14、运用【正多边形】命令绘制的正多边形可以看作是一条( 多段线 )。

15、哪一个命令可自动地将包围指定点的最近区域定义为填充边界( BHATCH ) 。

16、当用MIRROR命令对文本属性进行镜像操作时，要想让文本具有可读性，应将变量MIRRTEXT的值设置为( 0 )。

17、下面哪个命令可以对两个对象用圆弧进行连接( CHAMFER )。

18、修剪命令（trim）可以修剪很多对象，但下面的哪个选项不行（多线（mLine））19、执行( 拉长 )命令对闭合图形无效。

20、下列对象执行[偏移]命令后，大小和形状保持不变的是( 直线 )。

21、如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用哪个命令(EXTEND )。

22、要快速显示整个图限范围内的所有图形，可使用( “视图”|“缩放”|“全部 )命令。

23、在定义块属性时，要使属性为定值，可选择( 固定 )模式。

一、单选题(本大题共6小题，共60分)1[单选题,10分] 属于图形输入设备的是。

A.扫描仪B.显示器C.打印机D.绘图仪参考答案：A2[单选题,10分] 不属于AutoCAD默认工具栏的是工具栏。

A.标准B.绘图C.标注D.修改参考答案：C3[单选题,10分] 要取消AutoCAD命令，应按下。

A.Ctrl+AB.Ctrl+XC.EscD.Alt+A参考答案：C4[单选题,10分] 要从键盘上输入命令，只需在“命令：”提示下输入形式的命令名。

A.小写字母B.大写字母C.或A或B或两者结合D.不能通过键盘输入命令参考答案：C5[单选题,10分] “旋转”命令用于将对象绕旋转。

A.原点B.任意指定点C.随机点D.屏幕中心参考答案：B6[单选题,10分] 若想精确地从现有圆的圆心处开始绘制直线，应使用工具。

A.参考捕捉B.对象捕捉C.对象追踪D.几何计算参考答案：B二、多选题(本大题共4小题，共40分)7[多选题,10分] 下列（）种视觉样式的显示结果是着色的。

A.三维线框B.三维隐藏C.真实D.概念参考答案：CD8[多选题,10分] 使用长方体Box命令创建长方体时，其长度方向以（）对应。

A.当前坐标系的Ｘ轴向B.当前坐标系的Ｙ轴向C.当前坐标系的Ｚ轴向D.输入任意两点参考答案：AD9[多选题,10分] 螺旋（Helix）命令可以创建（）。

A.圆柱旋转线B.圆锥螺旋线C.二维螺旋线D.圆参考答案：ABC10[多选题,10分] 下列中的（）命令创建的图形，可以使用拉伸（Extrude）命令将其拉伸为实体。

A.矩形RectangB.圆CircleC.面域RegionD.正多边形Polygon参考答案：ABCD1[单选题,10分] 要标注图中倾斜尺寸，应使用尺寸标注方式。

A.线性B.对齐齐C.坐标D.角度参考答案：B2[单选题,10分] 剖面线的类型可以为。

A.预定义B.自定义C.用户定义D.以上都是参考答案：D3[单选题,10分] 在一张大的工程图中要迅速查看到所需部分，可以使用视图。

一、填空题1、常用的工程图纸输出设备有：绘图仪、打印机和显示器。

2、CDA软件系统的形式可分为：独立CAD系统、网络CAD系统两大类。

3、AutoCAD系统创建新图形包括从：草图开始、使用样板和使用向导等方式。

4、按空格或回车键可重复调用命令上一条运行的命令。

5、在图层特性管理器中，一个图层可设置1种线性和1种颜色。

6、AutoCAD中，画圆有6种方式，绘制圆弧有11种方式。

7、常用于对称图形的命令是mirror.8、进行图形缩放，比例因子小于1表示将图形缩小。

9、尺寸标注必须符合制图标准，应首先创建尺寸标注样式。

10、标注一般水平或铅垂的尺寸时，应使用线性尺寸标注样式。

11、AutoCAD图形文件的后缀是.dwg。

12、有两种注写文字的方式：注写单行文字和注写多行文字。

13、陈列包括两种方式：矩形阵列和环形阵列。

14、尺寸标注的四要素为：尺寸界线、尺寸线、箭头和标注文字。

15、在AutoCAD中，可以输入点的绝对坐标、也可以输入点的相对坐标。

二、选择题16、不属于AutoCAD默认工具栏的是 C 工具栏。

A、标准B、绘图C、标注D、修改17、要取消AutoCAD命令，应按下 C 。

A、Ctrl+AB、Ctrl+XC、EscD、Alt+A18、要从键盘上输入命令，只需在命令提示下输入C 形式的命令名。

A小写字母B、大写字母C、或A或B或两者结合D、不能通过键盘输入命令19、“旋转”命令用于将对象绕 B 旋转。

A、原点B、任意指定点C、随机点D、屏幕中心20、若想精确地从现有圆的圆心处绘制直线，应使用 B 工具。

A、参考捕捉B、对象捕捉C、对象追踪D、几何计算21、剖面线的类型可以分为 D 。

A、预定义B、自定义C、用户定义D、以上都是22、在 A 和打印对话框中，可以选择并设置输出设备。

A、页面设置B、草图设置C、打印样式管理器D、打印预览23、关于AutoCAD中文字注写，不正确的是C 。

A、可注写单行文字B、可注写多行文字C、可从word中导入文字D、可从文本文件中导入文字24、尺寸标注样式管理器对话框中的 B 标签可以设置尺寸标注的箭头形状。

《计算机绘图》历年真题一、判断题（判断正误,括号内填入：对：√；错：×）1、移动实体时基点必须设定在实体上。

(×)2、在AutoCAD中，用户可通过EXTRUDE命令将二维图形沿指定路径进行拉伸而生成三维实体。

路径与拉伸对象不能共面。

(√)3、用LINE命令绘制折线段或闭合多边形时，其中每一线段均为一个单独的对象。

(√)4、指定圆弧的起始点、终止点和圆弧的半径来绘制圆弧，如果半径值为正，则从起始点到终止点按顺时针方向绘制优弧。

(×)5、用Zoom命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变。

(√)6、轴测图是真正的三维模型，因此能从任意角度进行观察，(×)7、执行LINE命令后在"起始点"提示下，选择"C"选项，将会封闭前面线段。

(×)8、多线中的元素，可有不同的颜色。

(√)9、二维阵列只有矩形方式。

(×)10、使用RECTANGLE命令创建的矩形，其边将总是水平或垂直方向。

(√)11.使用Options对话框对AutoCAD的用户界面和绘图环境进行设置。

从Options对话框的顶部选择System 选项卡，可以打开或关闭绘图区域底部和右侧的滚动条。

（×）12.用键盘在命令行中输入LTS可以改变对象的线型比例。

（√）13.打开Layer properties Manager（图层管理器）对话框后，可以多次按New键，一次可以建多个图层。

（√）14.用FILLET命令在两条平行直线间倒指定半径的圆角时，两平行直线不能被修剪。

（×）15.打开Properties对话框可以把图形上尺寸Ф50±0.3改为Ф60±0.6。

（√）16.使用BLOCK命令创建块，可以用于任何图形中。

（×）17.移动实体时基点必须设定在实体上。

1.输入输出设备有哪些？输入：键盘鼠标跟踪球空间球数据手套光笔触摸屏数字化仪扫描仪输出：显示器打印机绘图仪2.数据压缩方法间隔取点法垂距法偏角法道格拉斯—普克法光栏法3.两种矢量化方法精度受什么影响？4.地图的分类地图内容地图比例尺制图区用途承载介质其他标志5数据匹配：数据匹配是数据之间按照某种内在关系进行的配准。

6.多边形的几种表示方法顶点表示点阵表示7.直线的生成算法数值微分法中点画线法Bresenham算法8.中点画线法优缺点优点：可采用曾量计算，提高运算效率可摆脱小数，写出仅包含整数运算的算法，方便运算可避免浮点运算，而且不包含乘除法，适合硬件实现缺点：运算范围特定9.多边形的扫描转换和算法. 扫描线算法边填充算法边界标志算法10.字库的概念和类型字库：外文字体、中文字体以及相关字符的电子文字字体集合库类型：矢量型点阵型11.图形对象的图形信息包括哪几类几何信息拓扑信息12.常用数据库模型有哪些层次模型网络模型关系模型13.常用拓扑关系拓扑相邻拓扑关联拓扑包含其他拓扑关系：相交、相离、重叠、连通性、有向性、定义性14.灭点：指的是立体图形各点延伸线向消失延伸的相交点。

透视点的消失点15.齐次坐标的概念和作用概念：由n+1维向量表示一个n维向量作用：1.提供了用矩阵运算把二维、三维甚至更高维空间中的一个点集从一个坐标系变换到另一个坐标系的有效方法，使得图形变换的运算能用统一数学形式表达2.可以表示无穷远点16.投影17.中点分割裁剪算法首先对线段端点进行编码，并把线段与窗口的关系分为3中情况：全在、完全不在和线段与窗口可能有交。

对于全在的情况，端点完全可见，应以予保留；对于完全不在的情况，是完全不可见的，应以予舍弃；对于线段和窗口可能相交的情况，用中点分割法求出线段与窗口的交点，两个可见点之间的连线即为该线段的可见部分18.重叠的判定空间一点与另一点：判断两点之间的距离是否等于0两条直线：可先判断它们是否共线，即判断一条线段上的任意一点是另一条线段所在的直线上，或是比较两条线段的方向向量，并判断一条线段上是任意一点是否在另一条线段所在直线上。
