数控机床调试步骤要求修订稿

数控机床在安装完成之后，进行正确全面的调试是十分重要的。

因为调试在很大程度上决定了数控机床能否发挥其正常的经济效益和机床本身的使用寿命。

本文就数控机床的调试过程及其内容作了总结、归纳，称之为机床调试２８步法，以期让广大同行在进行数控机床调试时节省时间、全面到位，减少故障、防止意外事故的发生，正常的发挥机床的经济效益，保证机床的正常使用寿命。

一、机床通电前的检查（8步）步骤１：机床电气检查。

打开机床电气控制柜，检查继电器、接触器、熔断器、伺服电机和主轴电机的速度控制单元插座等有无松动，如有松动，将其恢复至正常状态，有锁紧机构的要将其锁紧。

步骤２：ＣＮＣ电箱检查。

打开ＣＮＣ电箱门，检查各种插座（含各种接口插座、反馈线插座、脉冲发生器插座、ＣＲＴ或ＬＣＤ插座等），如有松动，将其重新插好，有锁紧机构的将其锁紧。

步骤３：接线质量检查。

检查所有接线端子（包括强、弱电部分），各端子一定要拧紧。

步骤４：电磁阀检查。

所有电磁阀用手推动数次，防止长时间不用造成的动作不良。

步骤５：限位开关检查。

检查所有限位开关动作的灵活性及固定的是否牢靠。

步骤６：操作面板上的按键及开关的检查。

检查操作面板上的按键、开关、指示灯等的接线是否正常。

步骤７：地线检查。

一定要有良好的接地，用来保证人身安全及电气的抗干扰性能。

步骤８：电源的相序检查。

用相序表检查电源的输入相序，保证与机床的要求一致。

二、机床总电源的接通（3步）步骤９：接通机床总电源。

检查ＣＮＣ电箱、主轴电机冷却风扇、机床电气柜冷却风扇的转向是否正确，润滑、冷却、液压等处是否正常。

步骤１０：测量强电部分电压。

特别注意提供ＣＮＣ装置及伺服单元的电压。

步骤１１：观察有无漏油现象。

特别注意观察提供主轴润滑、换挡，卡盘卡紧等处的液压缸和电磁阀。

三、CNC电箱通电（8步）步骤１２：按ＣＮＣ电源通电按钮，接通ＣＮＣ电源，观察屏幕上的显示，直到出现正常画面。

如果有报警，及时查找故障原因并排除。

CNC调机操作规范最新版在工业生产领域，数控机床（CNC机床）已经成为一种普遍使用的先进设备。

CNC机床通过数字化控制系统自动执行加工程序，提高了生产效率和产品质量。

而CNC机床的调机操作规范对于保障生产效率、减少生产事故、延长设备寿命至关重要。

一、调机前准备在进行CNC机床的调机操作之前，操作人员必须做好以下准备工作：1.检查机床运行状态，确保没有异常噪音、异味等；2.检查机床各部件润滑情况，必要时添加润滑油；3.检查刀具、刀柄等工具装载情况，确保安装正确牢固。

二、调机操作步骤1. 启动电源1.按照电源启动顺序，依次启动主机、控制柜、其他辅助设备；2.检查各个设备的电源指示灯，确保均正常亮起。

2. 加工程序加载1.将加工程序加载到数控系统中；2.检查程序路径是否正确，避免碰撞等问题。

3. 参照工件夹具1.根据工艺要求，将工件夹具固定到机床工作台上；2.调整夹具位置，确保工件安全稳定。

4. 刀具校准1.安装正确的刀具，并采用合适的校准工具进行刀具校准；2.调整切削参数，确保刀具不会超载。

5. 调机运行1.手动移动机床轴向，观察机床运行情况，检查零件间的工作距离；2.根据加工程序要求，逐步提高机床运行速度，观察加工效果。

6. 调试结束1.调试结束后，关闭机床电源、控制柜电源等设备；2.清理机床及工作台面，将工具、夹具等整理归位。

三、安全注意事项在进行CNC机床调机操作时，操作人员应注意以下安全事项：1.操作人员必须熟悉机床的安全操作规程，严格按照操作规范进行；2.禁止在机床运行时拆卸零部件、调整参数等操作，以免发生意外；3.避免在机床运行时伸手进入工作区域，保持安全距离。

总之，遵守CNC机床调机操作规范是保障生产安全、提高生产效率的关键措施。

操作人员应严格按照操作规范进行操作，在确保安全的前提下，不断提升生产技术水平，为企业健康发展贡献自己的力量。

数控机床安装和调试的步骤以数控机床安装和调试的步骤为标题，写一篇文章。

一、安装前的准备工作在进行数控机床的安装和调试之前，需要做好一些准备工作，以确保安装过程的顺利进行。

首先，需要对安装场地进行评估和准备，确保场地平整、稳固，并具备良好的通风条件。

其次，要检查机床所需的电源、气源等设备是否满足要求，并进行必要的改造和安装。

最后，需要准备好安装所需的工具和设备，包括吊装设备、测量工具等。

二、机床的安装1. 安装基础：根据机床的尺寸和重量，选择合适的基础方式，如地脚螺栓固定、水泥基础等。

在安装基础过程中，要确保基础的平整度和稳固性。

2. 安装主体：根据机床的结构和要求，进行主体部分的安装。

首先安装床身和立柱，然后安装工作台和滑台等。

在安装过程中，要注意各个部件之间的配合和对中，确保机床的精度和稳定性。

3. 安装附件：根据机床的功能和要求，安装相应的附件，如刀库、液压系统等。

在安装附件过程中，要严格按照相关的安装说明进行操作，确保附件的正确安装和连接。

三、机床的调试1. 电气调试：进行机床的电气连接和调试。

首先，检查机床的电源连接是否正确，是否符合电气图纸的要求。

然后，进行电气系统的调试，包括各个电气元件的连接和功能测试，以及电气系统的保护和安全装置的调试。

2. 机械调试：进行机床的机械部分的调试。

首先，检查机床各个运动部件的润滑和传动装置的工作情况。

然后，进行机床的手动操作和自动循环运行，测试各个运动部件的精度和稳定性。

同时，进行机床的各项功能测试，如刀具换位、自动送料等。

3. 数控系统调试：进行数控系统的连接和调试。

首先，检查数控系统的连接和通信是否正常。

然后，进行数控系统的参数设置和功能测试，包括各轴的运动范围、速度和加减速度的设置，以及程序的编辑和运行等。

四、安全检查和验收在机床安装和调试完成后，还需要进行安全检查和验收。

首先，对机床的各项安全装置进行检查和测试，确保其正常工作。

然后，对机床的各项功能和性能进行全面测试，包括精度、重复定位精度、加工质量等。

写出数控机床开机调试的步骤1、通电前的外观检查：（1）机床电器检查，打开机床电控箱，检查继电器，接触器，熔断器，伺服电机速度，控制单元插座，主轴电机速度控制单元插座等有无松动，如有松动应恢复正常状态，有锁紧机构的接插件一定要锁紧，有转接盒的机床一定要检查转接盒上的插座，接线有无松动，有锁紧机构的一定要锁紧。

（2）CNC电箱检查，打开CNC电箱门，检查各类接口插座，伺服电机反馈线插座，主轴脉冲发生器插座，手摇脉冲发生器插座，CRT插座等，如有松动要重新插好，有锁紧机构的一定要锁紧。

按照说明书检查各个印刷线路板上的短路端子的设置情况，一定要符合机床生产厂设定的状态，确实有误的应重新设置，一般情况下无需重新设置，但用户一定要对短路端子的设置状态做好原始记录。

（3）接线质量检查，检查所有的接线端子。

包括强弱电部分在装配时机床生产厂自行接线的端子及各电机电源线的接线端子，每个端子都要用旋具紧固一次，直到用旋具拧不动为止，各电机插座一定要拧紧。

（4）电磁阀检查，所有电磁阀都要用手推动数次，以防止长时间不通电造成的动作不良，如发现异常，应作好记录，以备通电后确认修理或更换。

（5）限位开关检查，检查所有限位开关动作的灵活及固定性是否牢固，发现动作不良或固定不牢的应立即处理。

（6）操作面板上按钮及开关检查，检查操作面板上所有按钮，开关，指示灯的接线，发现有误应立即处理，检查CRT单元上的插座及接线。

（7）地线检查，要求有良好的地线，测量机床地线，接地电阻不能大于1Ω。

（8）电源相序检查，用相序表检查输入电源的相序，确认输入电源的相序与机床上各处标定的电源相序应绝对一致。

有二次接线的设备，如电源变压器等，必须确认二次接线的相序的一致性。

要保证各处相序的绝对正确。

此时应测量电源电压，做好记录。

2、机床总电压的接通：（1）接通机床总电源，检查CNC电箱，主轴电机冷却风扇，机床电器箱冷却风扇的转向是否正确，润滑，液压等处的油标志指示以及机床照明灯是否正常，各熔断器有无损坏，如有异常应立即停电检修，无异常可以继续进行。

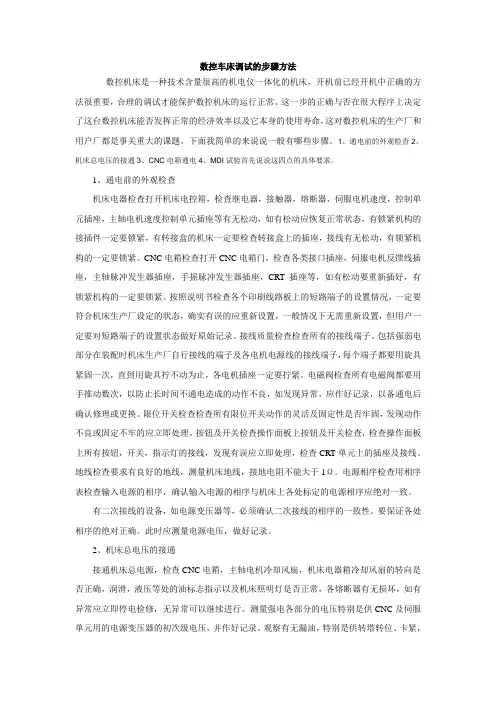

数控车床调试的步骤方法数控机床是一种技术含量很高的机电仪一体化的机床，开机前已经开机中正确的方法很重要，合理的调试才能保护数控机床的运行正常。

这一步的正确与否在很大程序上决定了这台数控机床能否发挥正常的经济效率以及它本身的使用寿命，这对数控机床的生产厂和用户厂都是事关重大的课题。

下面我简单的来说说一般有哪些步骤。

1、通电前的外观检查2、机床总电压的接通3、CNC电箱通电4、MDI试验首先说说这四点的具体要求。

1、通电前的外观检查机床电器检查打开机床电控箱，检查继电器，接触器，熔断器，伺服电机速度，控制单元插座，主轴电机速度控制单元插座等有无松动，如有松动应恢复正常状态，有锁紧机构的接插件一定要锁紧，有转接盒的机床一定要检查转接盒上的插座，接线有无松动，有锁紧机构的一定要锁紧。

CNC电箱检查打开CNC电箱门，检查各类接口插座，伺服电机反馈线插座，主轴脉冲发生器插座，手摇脉冲发生器插座，CRT插座等，如有松动要重新插好，有锁紧机构的一定要锁紧。

按照说明书检查各个印刷线路板上的短路端子的设置情况，一定要符合机床生产厂设定的状态，确实有误的应重新设置，一般情况下无需重新设置，但用户一定要对短路端子的设置状态做好原始记录。

接线质量检查检查所有的接线端子。

包括强弱电部分在装配时机床生产厂自行接线的端子及各电机电源线的接线端子，每个端子都要用旋具紧固一次，直到用旋具拧不动为止，各电机插座一定要拧紧。

电磁阀检查所有电磁阀都要用手推动数次，以防止长时间不通电造成的动作不良，如发现异常，应作好记录，以备通电后确认修理或更换。

限位开关检查检查所有限位开关动作的灵活及固定性是否牢固，发现动作不良或固定不牢的应立即处理。

按钮及开关检查操作面板上按钮及开关检查，检查操作面板上所有按钮，开关，指示灯的接线，发现有误应立即处理，检查CRT单元上的插座及接线。

地线检查要求有良好的地线，测量机床地线，接地电阻不能大于1Ω。

电源相序检查用相序表检查输入电源的相序，确认输入电源的相序与机床上各处标定的电源相序应绝对一致。

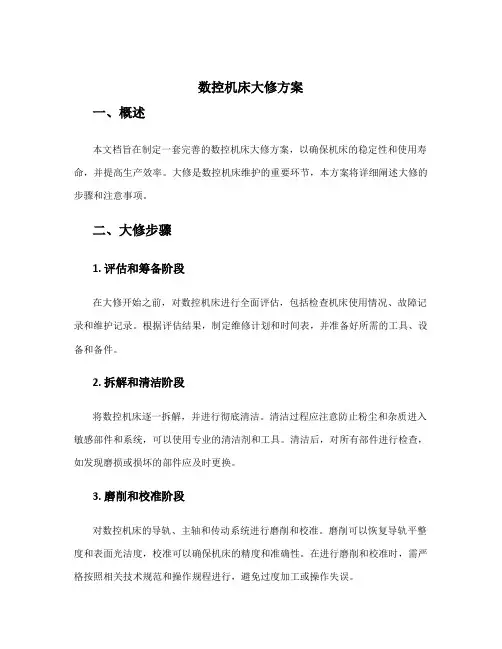

数控机床大修方案一、概述本文档旨在制定一套完善的数控机床大修方案，以确保机床的稳定性和使用寿命，并提高生产效率。

大修是数控机床维护的重要环节，本方案将详细阐述大修的步骤和注意事项。

二、大修步骤1. 评估和筹备阶段在大修开始之前，对数控机床进行全面评估，包括检查机床使用情况、故障记录和维护记录。

根据评估结果，制定维修计划和时间表，并准备好所需的工具、设备和备件。

2. 拆解和清洁阶段将数控机床逐一拆解，并进行彻底清洁。

清洁过程应注意防止粉尘和杂质进入敏感部件和系统，可以使用专业的清洁剂和工具。

清洁后，对所有部件进行检查，如发现磨损或损坏的部件应及时更换。

3. 磨削和校准阶段对数控机床的导轨、主轴和传动系统进行磨削和校准。

磨削可以恢复导轨平整度和表面光洁度，校准可以确保机床的精度和准确性。

在进行磨削和校准时，需严格按照相关技术规范和操作规程进行，避免过度加工或操作失误。

4. 更新和升级阶段根据数控机床的使用情况和需求，更新和升级相关部件和系统。

更新可以包括更换老化的电气元件和传感器，升级可以包括更新控制系统和软件。

更新和升级应充分考虑兼容性和稳定性，避免因不当安装或配置引起新的问题。

5. 调试和检测阶段在完成大修后，对数控机床进行调试和检测。

调试过程包括检查电气连接、调整参数和程序，确保机床能够正常运行。

检测过程包括测量机床的几何精度、运动性能和工艺能力，以验证大修效果和确定机床的质量。

6. 完善和培训阶段根据调试和检测结果，对数控机床进行完善和优化，如调整参数、优化程序和改进工艺。

同时，进行相关操作和维护培训，提高操作人员和维护人员的技能水平，确保机床的长期稳定运行。

三、注意事项•进行大修时，必须遵循相关的安全操作规程，确保人员和设备的安全。

•大修期间需进行记录和跟踪，准确记录每个步骤的操作和检测结果。

•在需要更换部件时，应选择符合机床要求的原厂备件或质量可靠的替代品。

•遵循正确的维修流程，严格按照操作手册和技术规范进行操作，避免不当操作导致损坏或事故发生。

主轴作为加工中心的关键部件，性能会直接影响到加工中心的精度、转速、刚性、温升及噪声等参数，进而影响工件的加工质量。

为了保持优秀的机床加工能力，必须配用高性能的轴承。

主轴轴承的装配质量直接影响其工作状态和使用寿命，有不少数控加工中心的故障就是由于轴承的装配不当造成的，所以应该对轴承的装配技术应当给予足够的重视。

一、主轴轴承的取出与清洗1.保持手部清洁干燥：精密轴承从包装中取出时，操作者的手应保持清洁干燥，因为手上的汗水会导致生锈，必要时可以戴手套。

2.保证良好的润滑效果：取出的精密轴承应立即进行装脂和涂油处理，加脂精密轴承取出后立即作无污染安装，不作装脂和涂油处理。

3.包装要封好：精密轴承只能在装配之前从原包装中取出清洗。

从易挥发缓蚀剂封存的多件精密轴承包装中取出其中的几套后，应立即将包装封好，因为VIC纸的保护气只能在封存的包装中得以保持。

4.正确清洗：加脂精密轴承在装配前不可清洗，而未加脂精密轴承在装配前必须清洗，清洗之后应晾干并立即上防锈油或装脂，以免锈蚀。

（1）单个轴承的安装调试：装配时尽可能使主轴定位内孔与主轴轴径的偏心量和轴承内圈与滚道的偏心量接近，并使其方向相反，这样可使装配后的偏心量减小。

二、主轴轴承的安装与安装工具主轴、丝杠用精密轴承作为机床的基础配套件，其性能直接影响到机床的转速、回转精度、刚性、抗颤振动切削性能、噪声、温升及热变形等，进而影响到加工零件的精度、表面质量等。

1.轴承安装注意事项：轴承装配现场应尽可能保持清洁；避免精密轴承污染或异物的进入，污染物对轴承的运转和使用寿命有很大不良影响；检查轴承座孔和轴上配合面的几何精度、尺寸精度及清洁度；安装时在套圈的配合面涂上少许油或少许脂，轴承更容易安装到设计部位；设计轴承座孔和轴时应有一个100～150的安装引导倒角；不要过分冷却轴承，因为冷凝可导致轴承及轴承的配合面锈蚀；轴承内圈与主轴装配需采用定向装配法或角度选配法，也就是人为地控制各装配件的径向跳动误差的方向，使误差相互抵消而不是累积；轴承压入轴承后应转动灵活无阻滞感；安装完成后，检查精密轴承系统是否运转正常。

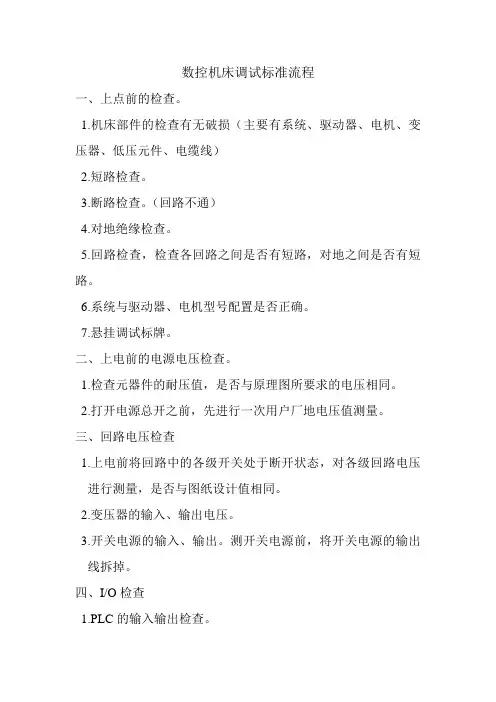

数控机床调试标准流程一、上点前的检查。

1.机床部件的检查有无破损（主要有系统、驱动器、电机、变压器、低压元件、电缆线）2.短路检查。

3.断路检查。

（回路不通）4.对地绝缘检查。

5.回路检查，检查各回路之间是否有短路，对地之间是否有短路。

6.系统与驱动器、电机型号配置是否正确。

7.悬挂调试标牌。

二、上电前的电源电压检查。

1.检查元器件的耐压值，是否与原理图所要求的电压相同。

2.打开电源总开之前，先进行一次用户厂地电压值测量。

三、回路电压检查1.上电前将回路中的各级开关处于断开状态，对各级回路电压进行测量，是否与图纸设计值相同。

2.变压器的输入、输出电压。

3.开关电源的输入、输出。

测开关电源前，将开关电源的输出线拆掉。

四、I/O检查1.PLC的输入输出检查。

2.电磁阀回路检查，传感器检测，按钮回路。

五、系统上电1.拍下急停开关。

2.观察一段时间，确认无误再进行下一步操作。

六、参数设置主要参数：编码器参数、螺距参数、变频器参数、PLC参数、刀架参数、驱动器电机参数、传动比参数、主轴参数。

七、轴运动前检查1.行程开关位置检查2.大小托板位置检查3.刀架位置检查4.工作台有无杂物八、轴启动1.各轴运行方向是否符合机床实际要求2.主轴旋转方向3.刀架旋转方向4.冷却电机方向九、系统手动动作调试确定十、系统单步动作和空运行动作调试确认十一、系统自动动作调试确认十三、连续运行十四、报警与安全检查确认十五、做好记录1.参数记录、PLC记录2.机床型号、系统型号、驱动器型号、电机型号、主轴变频器型号3.系统版本、PLC版本记录4.服务记录5.用户反映记录。

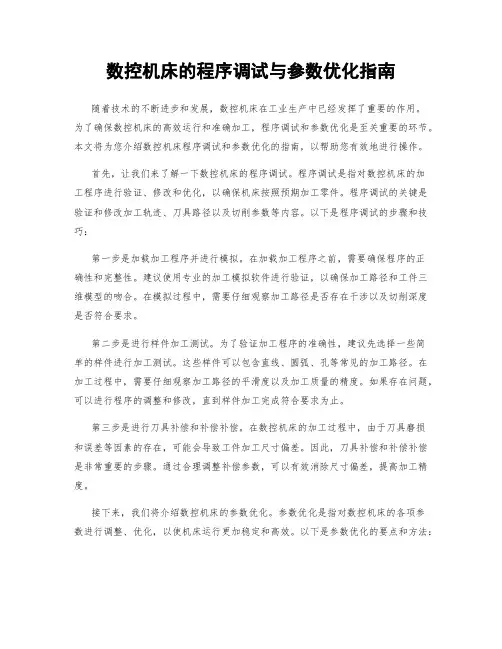

数控机床的程序调试与参数优化指南随着技术的不断进步和发展，数控机床在工业生产中已经发挥了重要的作用。

为了确保数控机床的高效运行和准确加工，程序调试和参数优化是至关重要的环节。

本文将为您介绍数控机床程序调试和参数优化的指南，以帮助您有效地进行操作。

首先，让我们来了解一下数控机床的程序调试。

程序调试是指对数控机床的加工程序进行验证、修改和优化，以确保机床按照预期加工零件。

程序调试的关键是验证和修改加工轨迹、刀具路径以及切削参数等内容。

以下是程序调试的步骤和技巧：第一步是加载加工程序并进行模拟。

在加载加工程序之前，需要确保程序的正确性和完整性。

建议使用专业的加工模拟软件进行验证，以确保加工路径和工件三维模型的吻合。

在模拟过程中，需要仔细观察加工路径是否存在干涉以及切削深度是否符合要求。

第二步是进行样件加工测试。

为了验证加工程序的准确性，建议先选择一些简单的样件进行加工测试。

这些样件可以包含直线、圆弧、孔等常见的加工路径。

在加工过程中，需要仔细观察加工路径的平滑度以及加工质量的精度。

如果存在问题，可以进行程序的调整和修改，直到样件加工完成符合要求为止。

第三步是进行刀具补偿和补偿补偿。

在数控机床的加工过程中，由于刀具磨损和误差等因素的存在，可能会导致工件加工尺寸偏差。

因此，刀具补偿和补偿补偿是非常重要的步骤。

通过合理调整补偿参数，可以有效消除尺寸偏差，提高加工精度。

接下来，我们将介绍数控机床的参数优化。

参数优化是指对数控机床的各项参数进行调整、优化，以使机床运行更加稳定和高效。

以下是参数优化的要点和方法：首先，了解数控机床的各项参数。

数控机床的参数包括速度、进给、加速度、快速移动、减速等。

了解和熟悉这些参数对于进行优化是非常重要的。

需要注意的是，不同的加工任务可能需要不同的参数设置，因此需要进行细致的调整。

其次，根据实际情况进行参数调整和优化。

在进行参数优化时，需要根据具体的加工任务和工件特性进行调整。

例如，在高速加工任务中，可以适当增加进给速度和加速度参数，以提高加工效率。

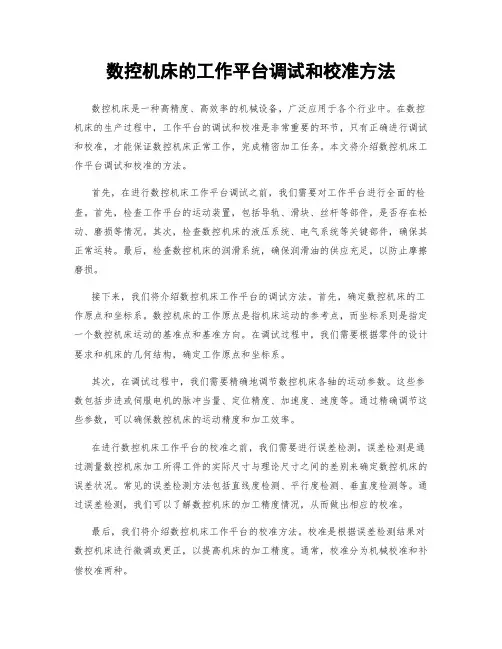

数控机床的工作平台调试和校准方法数控机床是一种高精度、高效率的机械设备，广泛应用于各个行业中。

在数控机床的生产过程中，工作平台的调试和校准是非常重要的环节，只有正确进行调试和校准，才能保证数控机床正常工作，完成精密加工任务。

本文将介绍数控机床工作平台调试和校准的方法。

首先，在进行数控机床工作平台调试之前，我们需要对工作平台进行全面的检查。

首先，检查工作平台的运动装置，包括导轨、滑块、丝杆等部件，是否存在松动、磨损等情况。

其次，检查数控机床的液压系统、电气系统等关键部件，确保其正常运转。

最后，检查数控机床的润滑系统，确保润滑油的供应充足，以防止摩擦磨损。

接下来，我们将介绍数控机床工作平台的调试方法。

首先，确定数控机床的工作原点和坐标系。

数控机床的工作原点是指机床运动的参考点，而坐标系则是指定一个数控机床运动的基准点和基准方向。

在调试过程中，我们需要根据零件的设计要求和机床的几何结构，确定工作原点和坐标系。

其次，在调试过程中，我们需要精确地调节数控机床各轴的运动参数。

这些参数包括步进或伺服电机的脉冲当量、定位精度、加速度、速度等。

通过精确调节这些参数，可以确保数控机床的运动精度和加工效率。

在进行数控机床工作平台的校准之前，我们需要进行误差检测。

误差检测是通过测量数控机床加工所得工件的实际尺寸与理论尺寸之间的差别来确定数控机床的误差状况。

常见的误差检测方法包括直线度检测、平行度检测、垂直度检测等。

通过误差检测，我们可以了解数控机床的加工精度情况，从而做出相应的校准。

最后，我们将介绍数控机床工作平台的校准方法。

校准是根据误差检测结果对数控机床进行微调或更正，以提高机床的加工精度。

通常，校准分为机械校准和补偿校准两种。

机械校准主要包括轴线调整和机床几何误差调整。

轴线调整是通过调试轴线的垂直度、平行度、偏斜度等来改善数控机床的运动精度。

机床几何误差调整是通过调整和修正数控机床的几何结构，来消除机床的几何误差。

数控车床调试的步骤方法一、准备工作1.确保数控机床的配件和附件完整，并进行检查。

2.仔细阅读数控机床的技术资料、操作手册和相关标准，并熟悉操作步骤。

3.检查电源是否稳定，通电前进行安全检查，确保操作环境安全。

二、检查系统设定1.检查数控机床的电源开关是否打开，电气系统是否正常工作。

2.检查电脑屏幕是否正常显示，并确保数控系统的连接正常。

3.检查数控系统的报警灯是否正常，如若有报警灯亮起，查找报警原因并排除故障。

4.检查数控系统的操作界面是否显示正常，并确认操作界面的设置是否符合工作要求。

三、数控系统调试1.进行原点复归，确定机床的工作坐标系。

2.检查数控系统的各轴运动是否正常，包括手动和自动运动。

3.检查数控系统的速度和加速度设定是否合理，确保运动平稳。

4.进行各轴的刀具补偿设定，确保加工精度。

5.设定工件和刀具的数据信息，包括尺寸、材料等信息。

6.进行各轴的工件坐标系设定，确保加工位置准确。

7.进行程序调试，编写简单的加工程序并进行测试。

8.检查程序的正确性和编译是否通过，排除错误。

9.进行手动操作模式和自动操作模式的调试，确保系统正常工作。

10.进行自动切换和进给设定的调试，确保系统稳定性。

四、机床调试1.检查数控机床的各个零部件的运动是否正常，包括主轴、主轴箱、进给轴、滑块等部件。

2.检查数控机床的润滑系统是否正常工作，确保各个部位的润滑油脂是否足够。

3.检查数控机床的刀具夹紧装置是否正常，确保刀具的夹紧力合理。

4.进行数控机床的刀具接触检查，包括刀具的接触面是否正常、刀具的稳定性等。

5.进行数控机床的稳定性检查，包括主轴转速、刀具刚性等。

五、工艺调试1.设定合适的切削参数，包括切削速度、进给速度、切削深度等。

2.根据工艺要求，选择合适的刀具和刀具材料。

3.进行切削试验，包括切削质量、尺寸精度、表面粗糙度等检查。

4.根据试验结果，调整切削参数，进一步提高加工质量。

六、安全检查1.检查数控机床的各个安全装置是否完好，确保操作人员安全。

数控机床控制技术精品在线开放课程河南工业职业技术学院数控机床的选用及维护5.5数控机床的调试机床精度调整 机床功能测试 机床试运行加工中心精度和功能调试的基本内容调整交换工作台调整刀具交换装置与检查、试验数控功能检查附件或附属装置的功能精调床身水平面精度123451 机床精度调整水平仪百分表架百分表1 机床精度调整大理石方尺标准芯棒•机床地基固化以后，利用地脚螺栓和调整垫铁精调机床床身的水平，对普通数控机床，水平仪读数不超过0.04mm/1000mm ，对于高精度数控机床，水平仪读数不超过0.02mm/1000mm 。

机床床身水平检验调整机床垂直度检验调试将两个水平仪，以相互垂直的方式放置在工作台上（其中一个与X向平行、一个与Y向平行）。

在检测时将工作台沿X向移动，在左、中、右三个点上分别查看水平仪的数据。

比较这些数据的差值，使其最大值不超过允差值为限。

机床垂直度检验调试如果机床真直度不能够达到标准要求，可以通过调整机床地脚螺栓，使其达到要求。

在调整地脚螺栓的过程中，必需要把机床看成一个既有一定刚性，又有一定塑性的整体。

通过调整几个关键的地脚螺栓，将数控机床的真直度调好。

机床垂直度检验调试三轴数控铣削机床一共有三根轴，那么垂直度的检查就要检查三项。

X.Y间垂直度；X.Z间垂直度；Y.Z间垂直度；检验X、Y垂直度1：将方尺平放在工作台上；2：用千分表找平X向或者Y向任意一边；3：然后用千分表检验另外一边；4：两端读数的差值为误差值。

机床垂直度检验调试X、Z垂直度1.将检验方尺沿X向放置。

2.将千分表夹持在Z轴上。

3.将表靠在方尺检验面上，沿Z轴上下移动。

4.表在上下的读数的差值即为该项精度的值。

机床垂直度检验调试Y、Z间垂直度Y、Z间的垂直度的检验方法和X、Z间垂直度的检验方法是一致的，只不过将检验方尺的方向做一个九十度的旋转。

主轴中心对工作台的垂直度主轴中心相对与工作台的垂直度前后左右2.调整刀具交换装置与刀库间的相对位置•对于带刀库的数控加工中心，还应调整机械手的位置。

大中型数控机床安装调试和验收的详细步骤与方法一、机床主体初就位和连接用户在机床到达之前应按机床制造商提供的机床基础图做好机床基础，在安装地脚螺栓的部位做好预留孔。

当数控机床运到用户后，按开箱手续把机床部件运至安装场地。

然后，按说明书中介绍把组成机床的各大部件分别在地基上就位。

就位时，垫铁、调整垫块和地脚螺栓等相应对号入座。

然后把机床各部件组装成整机部件组装完成后就进行电缆、油管和气管的连接。

机床说明书中有电气接线图和气、液压管路图，应据此把有关电缆和管道按标记一一对号接好。

此阶段注意事项如下：1）机床拆箱后首先找到随机的文件资料，找出机床装箱单，按照装箱单清点各包装箱内零部件、电缆、资料等是否齐全。

2）机床各部件组装前，首先去除安装连接面、导轨和各运动面上的防锈涂料，做好各部件外表清洁工作。

3）连接时特别要注意清洁工作和可靠的接触及密封，并检查有无松动和损坏。

电缆插上后一定要拧紧紧固螺钉，保证接触可靠。

油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压系统故障，管路连接时每个接头都要拧紧。

电缆和油管连接完毕后，要做好各管线的就位固定，防护罩壳的安装，保证整齐的外观。

二、数控系统的连接和调试1.数控系统的开箱检查无论是单个购入的数控系统还是与机床配套整机购入的数控系统，到货开箱后都应进行仔细检查。

检查包括系统本体和与之配套的进给速度控制单元和伺服电动机、主轴控制单元和主轴电动机。

2.外部电缆的连接外部电缆连接是指数控装置与外部MDI/CRT单元、强电柜、机床操作面板、进给伺服电动机动力线与反馈线、主轴电动机动力线与反馈信号线的连接及与手摇脉冲发生器等的连接。

应使这些符合随机提供的连接手册的规定。

最后还应进行地线连接。

3.数控系统电源线的连接应在切断数控柜电源开关的情况下连接数控柜电源变压器原边的输入电缆。

4.设定的确认数控系统内的印刷线路板上有许多用跨接线短路的设定点，需要对其适当设定以适应各种型号机床的不同要求。

数控机床调试步骤要求内容
一、检查机床基本信息
1、打开机床前要清晰了解机床型号、各功能、各部分结构及重要参
数的具体内容，包括行程范围、最大加工能力、主轴转速范围等；
2、检查各部分的连接情况，确保机床各部分连接正确；
3、检查机床润滑油的液位，确保润滑油量处于正常范围；
4、检查机床电气回路，仔细检查所有联接电线，确保接地、跳线连
接正确；
5、确认电源电压，确保电源电压符合机床要求，否则，需要重新调
整机床电源。

二、检查机床动力系统
1、检查主轴电机的运行情况，观察主轴转速是否符合要求，若不符合，调整主轴转速，以确保其正常运行；
2、检查刀架滑行系统，确保有足够润滑油量，注意调整润滑油的粘度；
3、检查定位装置，确保有正确的参数，可以确保精确的定位范围；
4、检查机电系统，确保压缩机、电磁阀及其他电器设备的运行正常；
5、检查传动系统，确保机床的主传动装置、联轴器、传动轴等部件
的运行正常，并按机床要求调整各个传动部件的位置和力矩；
6、检查空气系统，确保空气流量足够，并做好定期保养工作。

三、检查机床控制系统。

CNC调机操作规范要求一、总则在进行CNC设备的调机操作时，为了确保设备正常运行，提高加工精度和效率，特制定以下规范要求。

二、调机前准备工作1.确保调机人员已经接受过相关设备操作和安全培训。

2.检查设备的运行环境是否符合要求，如通风、清洁等。

3.检查设备的工作状态，确保设备正常运行。

三、调机操作步骤1.开机准备–按照设备操作手册要求进行开机操作。

–确保各部件运行正常，无异常声音或震动。

2.系统设置–进行必要的系统设置，包括坐标系、速度、加工参数等。

–检查设置是否准确，避免出现误操作。

3.工件装夹–确保工件装夹牢固可靠，避免在加工过程中产生移位或抖动。

–调整夹具位置，使工件在加工过程中不会受到碰撞。

4.刀具选择–根据加工需求选择适当的刀具。

–安装刀具时，确保刀具正确安装，切削部分无松动现象。

5.程序加载–加载正确的加工程序，确保程序无错误。

–检查程序路径，避免碰撞或超出设备范围。

6.参考点设置–根据设备要求设置参考点，确保加工定位准确。

–对参考点进行校准，避免误差积累。

7.手动运行–手动运行程序，检查工件加工路径和刀具轨迹。

–观察运行过程中是否有异常情况，及时停止检查。

8.自动运行–在确认手动运行无误后，切换到自动运行模式。

–监控加工过程，及时处理异常情况。

四、调机结束1.加工结束–加工完成后，关闭设备，清理加工区域。

–检查工件加工质量，与设计要求进行比对。

2.数据保存–将重要的加工数据进行存档，方便日后查阅或复用。

3.设备维护–定期对设备进行维护保养，延长设备使用寿命。

–记录设备维护情况，及时处理设备故障。

五、安全注意事项1.操作人员应穿戴好个人防护装备，如安全帽、护目镜等。

2.在调机过程中，禁止直接触摸运转中的设备部件。

3.严禁操作人员在设备运行时进行非相关操作。

4.在使用化学品时应谨慎操作，避免化学伤害。

以上便是CNC调机操作规范要求，请调机人员严格遵守以上规范，确保设备安全运行和加工质量。

数控机床调试步骤要求 The manuscript was revised on the evening of 2021数控机床调试步骤要求（一）安装调试的前期准备工作：用户的准备事项，由售后服务人员联系落实。

（1）立式加工中心1.机床的吊运与安装:包括机床的吊运、开箱、安装、粗调水平、防锈油的清洗。

其中安装可采用混凝土地基加地脚螺钉固定机床，或直接使用随机的调整垫铁加地脚螺钉固定机床。

2.根据机床型号的不同确定外接电源线的线径，以下为各种型号机床参考线径：CY-VMC650采用10平方毫米左右线径。

CY-VMC850采用16平方毫米左右线径。

CY-VMC1060/1270/1370采用25平方毫米左右线径。

CY-VMC1580/1690/1890采用35平方毫米左右线径。

所有机床必须可靠接地。

3.安装调试前用户需购买以下备件物品：空压机，要求排量在立方米/分钟以上。

连接空压机至机床的PTV气管，外径为12毫米。

标准刀柄和拉钉：CY-VMC650/850/1060采用型号为BT-40刀柄和45°拉钉；CY-VMC1270/1370/1580采用型号为BT-50刀柄和45°拉钉。

刀具的购买：根据用户加工零件的实际情况，来确定购买不同夹持方式的刀柄和刀具，比如：铣平面用的盘铣刀柄和直径为Ф63、Ф80、Ф100不等的盘铣刀体及刀片。

强力铣夹头刀柄，主要方便于夹持直径较大的外圆铣刀和球头铣刀，例如夹持Ф20毫米的球头铣刀。

弹簧夹头刀柄，主要方便于夹持小直径外圆铣刀和球头铣刀，例如夹持Ф3～Ф16毫米的外圆铣刀。

常用的刀柄规格型号为Ф32型刀柄。

一体式或分离式钻夹头刀柄，主要用于装夹直柄小直径钻头，常见刀柄规格型号为Ф3～Ф13毫米的钻夹头。

带扁尾莫氏锥孔刀柄，主要用于装夹锥柄钻头。

常用的刀柄规格型号是3号和4号莫氏锥孔刀柄。

不带扁尾莫氏锥孔刀柄，主要用于装夹锥柄外圆铣刀。

常用的刀柄规格型号是3号和4号莫氏锥孔刀柄。

数控机床调试步骤要求〔一〕安装调试的前期准备工作：用户的准备事项，由售后效劳人员联系落实。

〔1〕立式加工中心1.机床的吊运与安装:包括机床的吊运、开箱、安装、粗调水平、防锈油的清洗。

其中安装可采用混凝土地基加地脚螺钉固定机床，或直接使用随机的调整垫铁加地脚螺钉固定机床。

2.根据机床型号的不同确定外接电源线的线径，以下为各种型号机床参考线径：2.1 CY-VMC650采用10平方毫米左右线径。

2.2 CY-VMC850采用16平方毫米左右线径。

2.3 CY-VMC1060/1270/1370采用25平方毫米左右线径。

2.4 CY-VMC1580/1690/1890采用35平方毫米左右线径。

2.5 所有机床必须可靠接地。

3.安装调试前用户需购置以下备件物品：3.1 空压机，要求排量在0.6立方米/分钟以上。

3.2 连接空压机至机床的PTV气管，外径为12毫米。

3.3 标准刀柄和拉钉：CY-VMC650/850/1060采用型号为BT-40刀柄和45°拉钉；CY-VMC1270/1370/1580采用型号为BT-50刀柄和45°拉钉。

3.4刀具的购置：根据用户加工零件的实际情况，来确定购置不同夹持方式的刀柄和刀具，比方：3.4.1铣平面用的盘铣刀柄和直径为Ф63、Ф80、Ф100不等的盘铣刀体及刀片。

3.4.2强力铣夹头刀柄，主要方便于夹持直径较大的外圆铣刀和球头铣刀，例如夹持Ф20毫米的球头铣刀。

3.4.3弹簧夹头刀柄，主要方便于夹持小直径外圆铣刀和球头铣刀，例如夹持Ф3～Ф16毫米的外圆铣刀。

常用的刀柄规格型号为Ф32型刀柄。

3.4.4一体式或别离式钻夹头刀柄，主要用于装夹直柄小直径钻头，常见刀柄规格型号为Ф3～Ф13毫米的钻夹头。

3.4.5带扁尾莫氏锥孔刀柄，主要用于装夹锥柄钻头。

常用的刀柄规格型号是3号和4号莫氏锥孔刀柄。

3.4.6不带扁尾莫氏锥孔刀柄，主要用于装夹锥柄外圆铣刀。

数控机床调试WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-数控机床的安装和调试当一台数控机床运到工厂后，必须通过安装、调试和验收合格后，才能投入正常的生产。

故数控机床的安装、调试和验收是机床使用前期的一个重要环节。

数控机床在生产厂家生产出来后，已经对机床进行了各项必要和检验，检验合格后才能出厂。

对于中、大型数控机床，由于机床的体积较大，不方便运输，必须解体后分别运输到用户后再重新组装和调试，方可使用。

而对于小型机床，在运输的过程中无须对机床进行解体，故机床的安装、调试和验收工作相对来讲是比较简单。

机床运到用户后，进行简单的连线、机床水平调整和试切后，就可正式投入使用，所需的工具也比较简单。

下面就介绍一下小型数控机床的安装、调试和验收要求。

一数控机床的初步安装内容包括：1、根据机床的要求，选择合适的位置摆放机床。

2、阅读机床的资料，以保证正确使用数控机床。

二电线连接这部分内容主要是机床的总电源连接，这个步骤虽然十分简单，但若此步做得不好，会引起不必要的麻烦，甚至会产生严重的后果，下面介绍一下电源连接时的注意事项：1、输入电源电压和频率的确认。

目前我国电压的供电为：三相交流380V；单相220V。

国产机床一般是采用三相380V,频率50Hz供电,而有部份进口机床不是采用三相交流380V,频率50Hz供电,而这些机床都自身已配有电源变压器,用户可根据要求进行相应的选择,下一步就是检查电源电会的上下波动,是否符合机床的要求和机床附近有无能影响电源电源电的大型波动,若电压波动过大或有大型设备应加装稳不器.因为电源供电电不波动大,产生电气干扰,便机床会影响机床的稳定性.2、电源相序的确认,当相序接错时,有可能使控制单元的保险丝熔断,检查相序的方法比较简单,用相序到接下图测量,当相序表顺时针旋转,相序相正确,反之相序错误,这时只要将U V W 三相中任二根电源线对调即可.三、数控机床调试与性能检验完成上面所述的电源连接，再参照机床机床说明书，给机床各部件加润滑油。
