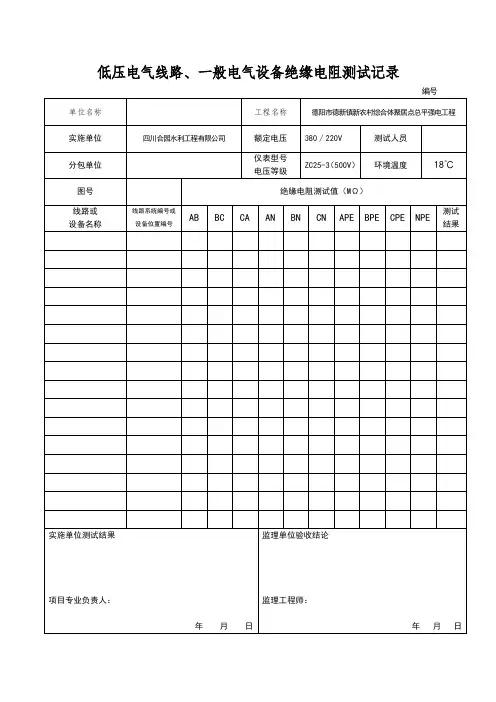

绝缘摇测记录表

绝缘电阻表的使用方法和注意事项摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

绝缘电阻表，又称摇表，是用来测量大电阻和绝缘电阻的专用仪器，所以我们要了解它的使用方法和注意事项。

关键词：绝缘电阻表使用方法注意事项绝缘电阻表，又称摇表或者兆欧表，是用来测量大电阻和绝缘电阻的专用仪器。

它由一个手摇发电机和一个磁电式比率表两大部分构成，手摇发电机提供一个便于携带的高电压测量电源，电压范围在500～5000V之间，磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘电阻值。

根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。

常用绝缘电阻表的额定电压为500V、1000V、2500V等几种。

它的标度尺单位是“兆欧”（MΩ）表示。

1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。

绝缘电阻表选择要正确选择额定电压合适的绝缘电阻表。

绝缘电阻表的额定电压就根据被测设备的额定电压来选择，绝缘电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘电阻。

一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘电阻表；额定电压500V以上时，应选用1000～2500V的绝缘电阻表。

绝缘电阻表使用方法①使用前要检查指针的“0”与“∞”位置是否正确。

检查方法是，先使“L”、“E”两端子开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。

如果不能达到“∞”，说明测试用引线绝缘不良或绝缘电阻表本身受潮。

应用干燥清洁的软布，擦试“L”端与“E”端子间的绝缘，必要时将绝缘电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。

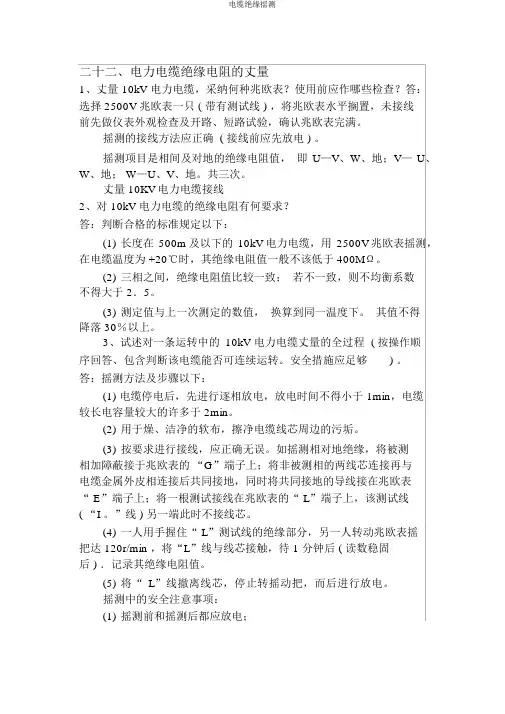

二十二、电力电缆绝缘电阻的丈量1、丈量 10kV 电力电缆，采纳何种兆欧表？使用前应作哪些检查？答：选择 2500V 兆欧表一只 ( 带有测试线 ) ，将兆欧表水平搁置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完满。

摇测的接线方法应正确 ( 接线前应先放电 ) 。

摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；V—U、W、地； W—U、V、地。

共三次。

丈量 10KV电力电缆接线2、对 10kV 电力电缆的绝缘电阻有何要求？答：判断合格的标准规定以下：(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为 +20℃时，其绝缘电阻值一般不该低于 400MΩ。

(2)三相之间，绝缘电阻值比较一致；若不一致，则不均衡系数不得大于 2．5。

(3)测定值与上一次测定的数值，换算到同一温度下。

其值不得降落 30％以上。

3、试述对一条运转中的10kV 电力电缆丈量的全过程( 按操作顺序回答、包含判断该电缆能否可连续运转。

安全措施应足够) 。

答：摇测方法及步骤以下：(1) 电缆停电后，先进行逐相放电，放电时间不得小于 1min，电缆较长电容量较大的许多于 2min。

(2)用于燥、洁净的软布，擦净电缆线芯周边的污垢。

(3)按要求进行接线，应正确无误。

如摇测相对地绝缘，将被测相加障蔽接于兆欧表的“G”端子上；将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表“ E”端子上；将一根测试接线在兆欧表的“ L”端子上，该测试线( “I 。

”线 ) 另一端此时不接线芯。

(4)一人用手握住“ L”测试线的绝缘部分，另一人转动兆欧表摇把达 120r/min ，将“L”线与线芯接触，待 1 分钟后 ( 读数稳固后 ) ．记录其绝缘电阻值。

(5)将“L”线撤离线芯，停止转摇动把，而后进行放电。

摇测中的安全注意事项：(1)摇测前和摇测后都应放电；(2)摇动兆欧表的手柄时，转速应堪鞋保持额定值，更不得低于额定转速的 80％；(3)电缆的另一端也一定作好安全措施，勿令人凑近被测电缆，更不可以造成反送电事故；(4)为保证仪表安全。

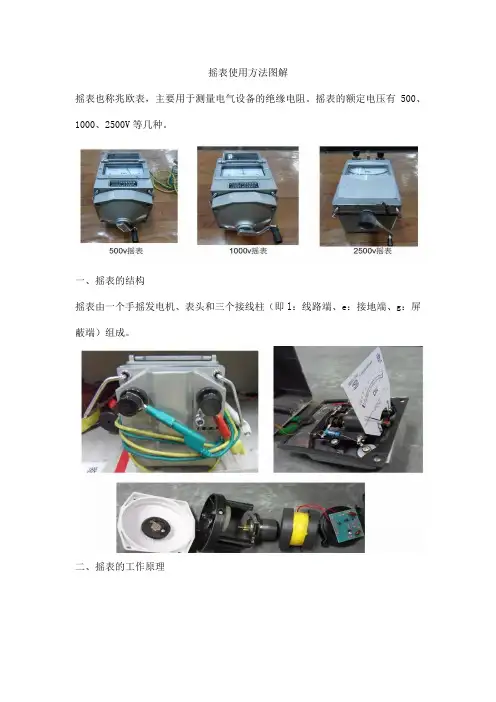

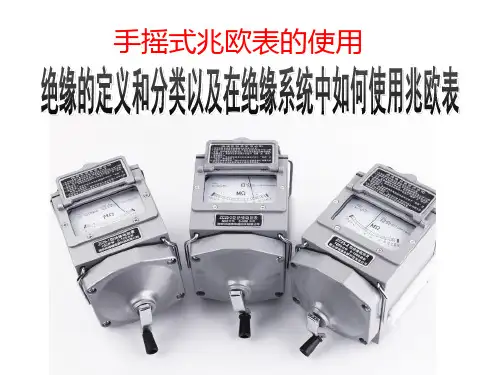

摇表使用方法图解摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

摇表的额定电压有500、1000、2500V等几种。

一、摇表的结构摇表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

二、摇表的工作原理1、被测电阻Rx接在“L”与“E”端钮之间。

2、摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。

当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。

当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。

三、摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。

一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。

2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。

四、摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

（2）将被测设备与摇表正确接线。

绝缘表的使用方法说明绝缘表也分数字式和手摇式绝缘表，手摇式绝缘表简称摇表也叫兆欧表，在电工班组里配备比较普遍，因其使用简单、直接、方便、耐用、便宜等优点而被广泛使用。

数字式绝缘表，是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

该系列表具有多种电压输出等级、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标，各种测量结果具有防掉电功能等特点。

（一）使用方法1.准备绝缘电阻测试仪接线前，首先应将“电源开关”调在关的位置，“高压控制”按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，确保安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，本仪表接线完成后才把被测量端的人工放电棒移开。

2.接线把仪表的两个“E”端接到被测物的地或零端，以及大地。

把仪表的“L”端接到被测线路端，例如变压器绕组，电缆芯线。

把仪表“G”端接到被测回路需要消除表面电阻泄漏影响的保护环。

3.预选测试电源电压把“高压预选”旋钮开关选向需要的测试电源电压。

如需要从 0V 调起时，需要把“高压调节”旋钮反时针旋转到尽头。

4.接通工作电源把本仪表“电源开关”拨向通，开关上方的指示灯即亮，“kV”电压表显示应为 0.00kV。

5.测试启动把“高压控制”按钮按入，这时高压从 L 端输出，“kV”表显示 L-E之间的电压值，“秒表”开始计时。

6.测试电源电压细调调节“高压调节”旋钮，可把电压平滑调节到指定值。

7.电阻量程选择把电阻量程开关选向需要的量程，或从MΩ 档步进向200GΩ 量程，如果仪表连续报警，则表示被测电阻太低，应退低档来测量。

8.电阻值读数通过MΩ/GΩ 表读取电阻值。

秒表在高压输出后的 15 秒、60 秒、每隔 60 秒报时。

绝缘电阻表的使用方法和注意事项绝缘电阻表的使用方法和注意事项摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

绝缘电阻表，又称摇表，是用来测量大电阻和绝缘电阻的专用仪器，所以我们要了解它的使用方法和注意事项。

关键词：绝缘电阻表使用方法注意事项绝缘电阻表，又称摇表或者兆欧表，是用来测量大电阻和绝缘电阻的专用仪器。

它由一个手摇发电机和一个磁电式比率表两大部分构成，手摇发电机提供一个便于携带的高电压测量电源，电压范围在500～5000V之间，磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘电阻值。

根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。

常用绝缘电阻表的额定电压为500V、1000V、2500V等几种。

它的标度尺单位是“兆欧”（MΩ）表示。

1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外未接好或绝缘电阻有问题。

②绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。

③在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。

测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录电阻值。

在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。

测试结束时，应先将“L”端子引线与被测设备的测试极断开，再停止摇柄转动。

这样做，主要是防止被测设备的电容对绝缘电阻表的反充电而损坏表针。

1.3 绝缘电阻测量绝缘电阻接线和方法①测量照明或电力线路对地的绝缘电阻，E接线端可靠接地，L接线端与被测线路相连，如图a所示。

②测量电动机的绝缘电阻，将绝缘电阻表的接地端E接机壳，L 接线端接电机的绕组，然后进行摇测，如图b所示。

1、用兆欧表( 摇表) 测量高压电气设备绝缘电阻选用方法兆欧表又称摇表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

怎样选用兆欧表？兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。

低压电气设备需使用电压低的兆欧表。

一般选择原则是：500 伏以下的电气设备选用500~1000 伏的兆欧表；瓷瓶、母线、刀闸应选用2500 伏以上的兆欧表。

)兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。

如有些兆欧表的读数不是从零开始，而是从1 兆欧或2 兆欧开始。

这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。

因为这种设备的绝缘电阻有有可能小于1 兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

)准备工具笔纸安全帽绝缘手套验电器兆欧表放电地线使用方法(1)将被测设备脱离电源，验电，并进行放电，再把设备清扫干净。

(双回线，双母线，当一路带电时，不得测量另一路的绝缘电阻)。

(2)测量前应先对兆欧表做一次开路试验(测量线开路，摇动手柄，指针应指"∞")和一次短路试验(测量线直接短接一下，摇动手柄，指针应指"0")，两测量线不准相互缠交。

(3)在测量时，兆欧表必须放平。

以120r／min的恒定速度转动手柄，使表指针逐渐上升，直到出现稳定值后，再读取绝缘电阻值(严禁在有人工作的设备上进行测量)。

(4)对于电容量大的设备，在测量完毕后，必须将被测设备进行对地放电(兆欧表没停止转动时及放电设备切勿用手触及)。

(5)记录被测设备的温度和当时的天气情况注意事项1)测量绝缘电阻时必须戴绝缘手套，测量的时候先摇后夹，测量之后先取下接线柱，再停止遥测2)兆欧表一般有500、1000、2500伏几种，应按设备的电压等级按规定选好哪一种兆欧表。

.
. 摇测电动机绝缘步骤：
1、选用合格且合适的摇表，对于额定电压500V以上电动机选用1000-2500V 摇表，对于额定电压500V以下选用500V摇表。

使用前检查兆欧表是否完好将兆欧表水平且平稳放置，检查指针偏转情况：将 E、L 两端开路，以约 120r/min 的转速摇动手柄，观测指针是否指到“∞”处；然后将 E、L 两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。

2、测量前，必须验明并确认被测设备三相确无电压，也无突然来电的可能性
3、测量电机或设备绝缘电阻时，E 端接电机或设备外壳，L 端接被测绕组的一端；
4、由慢到快摇动手柄，直到转速达 120r/min 左右，保持手柄的转速均匀、稳定，一般转动 1 min ，待指针稳定后读数
5、即500V以下电动机遥测绝缘电阻在0.5MΩ以上为合格。

6、测量结束后，应将被测设备充分放电
7、将摇测的绝缘数进行记录并汇报班长。

注意：变频电机摇绝缘时必须将变频器上的电机电源线解离，方可摇绝缘。

否则会烧毁变频器。
