110kV变电站投运检查验收项目(精)一、前言本文档为110kV变电站投运检查验收项目(精)的详细说明文档。
在项目启动初期，为了确保变电站建设质量，保障变电站的安全可靠运行，需要进行详细的投运检查验收工作，本文档旨在规范这一重要的工作流程，确保验收工作的顺利进行。
二、项目背景110kV变电站是输电系统的重要枢纽，其建设和运行对电力系统的安全稳定具有重要意义。
为了确保变电站的安全、稳定、可靠，本项目专门对变电站设施进行详细的检查和验收，以确保建设达标、投入运行后能够安全、稳定运行。
三、投运检查验收项目具体内容本项目所涉及的投运检查验收项目具体包括以下几个方面：1. 变电站主体结构设施检查•检查主体结构是否符合设计要求；•检查主体结构设施是否存在安全隐患；•检查主体结构设施是否存在质量缺陷。
2. 变电站现场环境与设备配套情况检查•检查变电站的周边环境是否存在安全隐患；•检查变电站设备是否配套完善；•检查现场通道、消防设施是否符合要求。
3. 变电站电气设备检查•检查变电站供电、配电等电气系统是否符合设计要求；•检查变电站电气设备的技术指标是否符合标准；•检查变电站电气设备是否存在质量缺陷。
4. 变电站保护控制系统检查•检查变电站保护控制系统是否符合设计要求；•检查变电站保护控制系统是否存在安全隐患；•检查变电站保护控制系统是否存在质量缺陷。
5. 变电站通信系统检查•检查变电站通信系统是否符合设计要求；•检查变电站通信系统是否存在安全隐患；•检查变电站通信系统是否存在质量缺陷。
6. 施工记录检查•检查变电站施工管理记录是否完整；•检查变电站施工质量记录是否符合要求；•检查变电站施工安全记录是否完备。
四、检查验收结果经过本项目的投运检查验收，将会得出如下的检查验收结果：1. 合格若变电站在本项目的投运检查验收中不存在重大质量问题、安全隐患以及未完成的工程内容，经投运指挥部决定，可通过验收，标志着变电站可以投入正常运行。
110kV及以上送变电工程启动及竣工验收规程F22 备案号：9382—2001ICS27.100中华人民共和国电力行业标准DL／T 782—2001Code of start-up &completion acceptance for power transmission&distribution project of 110kV and above2001-10-08 发布2002-02-01 实施中华人民共和国经济贸易委员会发布前言本规程是国家电力公司电网建设部根据目前我国送变电工程启动验收的需要，由国家经贸委《关于确认：1999年电力行业标准制、修订计划项目的通知》下达了本规程的修订编制任务，由国家电力公司电网建设部组织有关人员对原《110kV及以上送变电基本建设工程启动验收规程》进行修订而成。
自本规程发布实施之日起，原《110kV及以上送变电基本建设工程启动验收规程》(83)水电基字第4号作废。
本规程的实施是对送变电工程建设质量和执行国家及电力行业现行标准、规范的最终检验。
本规程附录A是标准的附录，附录B是提示的附录。
本规程由国家电力公司电网建设部提出并归口管理。
本规程起草单位：国家电网公司电网建设部、中国超高压输变电建设公司、黑龙江省电力建设质量监督中心站、黑龙江电力开发建设集团公司。
本规程主要起草人：翁孟生、李绍曾、李学明、陈文寿、朱伟、卢元荣、梁旭明。
本规程由国家电力公司电网建设部负责解释。
目次前言1 适用范围2 总体要求3 启动及竣工验收工作的组织和职责4 工程竣工验收检查5 工程带电启动应具备的条件6 工程的带电启动调试和试运行7 工程的移交附录A(标准的附录) 送变电工程启动竣工验收证书(范本)附录B(提示的附录) 工程档案资料中华人民共和国电力行业标准110kV及以上送变电工程启动及竣工验收规程Code of start-up & completion acceptance for power transmission &distribution project of 110kV and above中华人民共和国国家经济贸易委员会2001-10-08批准2002-02-01实施1 适用范围本规程适用于110kV及以上的各类新建送变电工程的启动及竣工验收。
6 屋外配电装置土建工程
6.2 构架
编号：表6.2.1
编号：表6.2.1（续表）
编号：表6.2.5
编号：表6.2.5（续表）
编号：表6.2.6
编号：表6.2.6（续表）
钢管内混凝土浇灌检验批质量验收记录
编号：表6.2.7
钢架构安装检验批质量验收记录
编号：表6.2.8
钢架构安装检验批质量验收记录
编号： 6.2.8（续表）
6.3 基础与设备支架
编号：表6.3.1
编号：表6.3.1（续表）
编号：表6.3.7
编号：表6.3.7（续表）
主变油坑底板混凝土工程检验批质量验收记录
编号：表6.3.8
编号：表6.3.11
编号：表6.3.11（续表）
设备基础二次灌浆工程检验批质量验收记录
编号：表6.3.12
卵石敷设工程检验批质量验收记录
编号：表6.3.13。

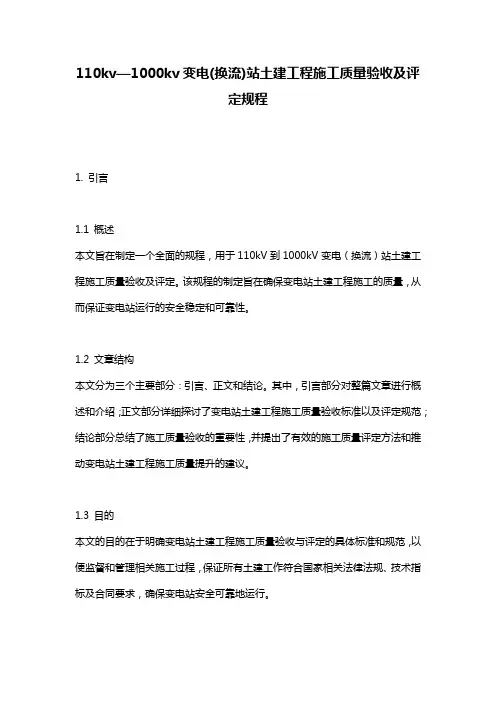

110kv—1000kv变电(换流)站土建工程施工质量验收及评定规程1. 引言1.1 概述本文旨在制定一个全面的规程，用于110kV到1000kV变电（换流）站土建工程施工质量验收及评定。
该规程的制定旨在确保变电站土建工程施工的质量，从而保证变电站运行的安全稳定和可靠性。
1.2 文章结构本文分为三个主要部分：引言、正文和结论。
其中，引言部分对整篇文章进行概述和介绍；正文部分详细探讨了变电站土建工程施工质量验收标准以及评定规范；结论部分总结了施工质量验收的重要性，并提出了有效的施工质量评定方法和推动变电站土建工程施工质量提升的建议。
1.3 目的本文的目的在于明确变电站土建工程施工质量验收与评定的具体标准和规范，以便监督和管理相关施工过程，保证所有土建工作符合国家相关法律法规、技术指标及合同要求，确保变电站安全可靠地运行。
以上是关于长文“110kv—1000kv变电(换流)站土建工程施工质量验收及评定规程”中“1. 引言”部分的详细内容。
2. 正文：2.1 变电站土建工程施工质量验收标准变电站土建工程的施工质量验收标准是确保变电站土建工程在施工过程中按照相关规定和技术要求进行的重要环节。
变电站土建工程施工质量验收标准主要包括以下几个方面：a) 土方与地基工程：通过对填方与挖方工程的监控和检测，评估土方填筑的均匀性和夯实度，以及地基处理是否符合设计要求。
b) 混凝土结构：评估混凝土的抗压强度、抗渗性、抗冻性等关键指标，检查混凝土施工过程中是否出现裂缝、漏浆等问题。
c) 钢结构：检查钢结构安装过程中焊缝连接是否牢固，材料是否符合标准要求，同时评估钢结构跨度、刚度等技术参数是否满足设计要求。
d) 建筑物通风与给排水系统：验证通风系统能否正常运行并满足变电站内部的空气流通需求，同时检查给排水系统的正常运行情况以及防水措施是否到位。
e) 环境保护：评估变电站土建工程对环境的影响是否在允许范围内，并确保施工过程中采取了必要的环境保护措施。
110kv变电站竣工验收报告尊敬的各位领导、专家、工作人员：您们好！根据《110kv变电站工程建设及验收管理办法》的规定，我单位对于我公司新建的110kv变电站进行了竣工验收工作。
在竣工验收的过程中，我们严格按照相关的规范和标准进行操作，确保了验收工作的顺利进行。
一、项目概况此次变电站位于XX市某区，建设工期为XX年XX月至XX年XX月。
设计单位为XX设计院，总承包单位为XX建设公司。
变电站主要由主变压器、高压开关设备、低压设备、配电设备等组成，总供电容量为XX千伏安。
二、施工过程总承包单位严格按照设计单位提供的施工准备和施工计划进行施工工作。
施工期间，完全按照施工图纸要求进行了土方开挖、基础施工、主体结构、设备安装、电气接线、系统调试等工作。
施工过程中，严格按照相关的安全、质量和环保要求进行操作，确保了施工的安全和顺利进行。
三、验收过程1.外观质量验收：对变电站的外观进行了细致的检查，发现无外观破损或者缺陷。
2.电气设备验收：对各个电气设备的安装质量进行了检查，确保了设备的正常运行。
3.土建工程验收：对土方开挖、基础施工等进行了检查，无明显施工质量问题。
4.接地工程验收：对接地工程进行了检查，接地电阻符合相关的要求。
5.系统调试验收：对系统进行了调试，确保系统运行正常。
四、验收结论经过全面的检查和测试，我们认为此次建设的110kv变电站已经达到了相关的要求和标准，可以同意通过验收。
变电站的工程质量和安全可靠性都得到了有效的保证。
五、下一步工作在竣工验收之后，我们将进一步做好变电站的运维工作，确保变电站的安全运行。
同时，我们将积极配合相关部门进行变电站的资料整理和归档工作。
六、致谢在此，我谨代表我单位向所有参与了110kv变电站竣工验收工作的领导、专家、工作人员表示衷心的感谢！是你们的辛勤努力和专业支持，才使得变电站的建设成为可能。
此致敬礼！。
110kV及以上送变电基本建设工程启动验收规程中华人民共和国水利电力部关于颁发《110kV及以上送变电基本建设工程启动验收规程》的通知(83)水电基字第4号各电管(电力)局、华东、西北电力建设局、电力规划设计院、各直属电力设计院、超高压输变电公司。
《35kV及以上送变电基本建设工程启动验收规程》自1962年颁发以来，对提高送变电工程质量和执行投产标准起了积极作用。
最近，我部在总结经验的基础上对原规程进行了修订，将其适用范围改为110kV及以上的送变电工程，现予正式颁发，请遵照执行。
1983年1月第一条凡110kV及以上的送变电工程，包括已运行线路的升压，不管资金来源如何，在投入生产运行之前，必须按本规程的规定进行启动验收。
110kV以下送变电工程的启动验收可参照执行，或由电管(电力)局拟订补充办法。
第二条启动验收的目的和要求启动验收的目的是以设计文件、规程规范、制造厂技术资料为依据，对竣工的基本建设工程和生产准备情况进行全面检查，以保证工程质量合格、运行安全可靠和经济合理。
并通过启动验收，总结经验，改进工程的设计和施工。
验收过程中发现设计、施工及设备方面存在的问题应分别加以解决，或由验收委员会责成有关单位限期完成。
工程按设计要求建成后，建设单位应主动组织设计，施工单位对工程进行初步验收，整理资料，为验收委员会的工作做好准备。
通过启动验收和试运行，使运行人员熟悉操作，摸清设备特性，检查原订运行规程是否符合实际情况，必要时进行修订。
试运工作完成以前，全部工程和整套设备由施工单位负责，试运完成后即交由生产单位负责。
第三条启动验收工作的组织110kV及以上送变电工程的验收，一般由省、市、自治区电力局主持，不宜再行下放。
跨省(市、区)工程由大区电管局主持。
跨大区工程由部指定一个大区电管局主持，特别重要工程或引进项目由部或报请国家主持验收。
主持验收单位，邀请地方领导参加，组织验收委员会，委员会由生产建设单位和施工(包括调试)单位的负责人和总工程师，设计单位、调度部门、建设银行等有关方面代表组成，必要时请制造厂代表参加。

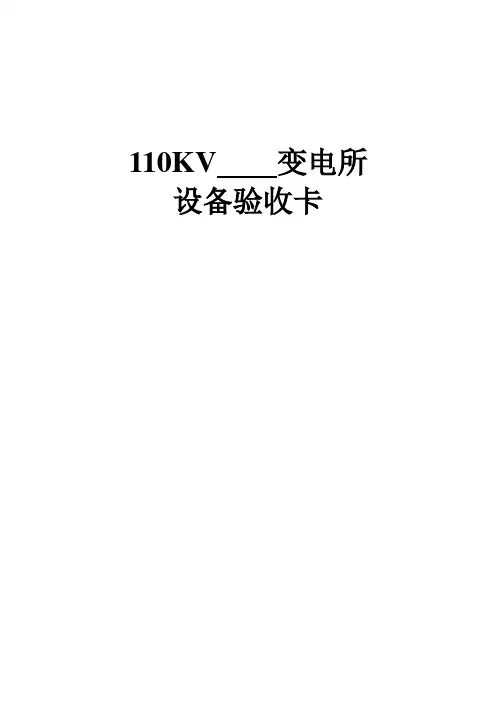

110KV 变电所设备验收卡变电所一次设备验收卡设备名称验收内容结果遗留问题年月日验收人开关1 绝缘套管无裂纹、断裂、放电损伤痕迹2 位置分合闸指示器与实际运行方式一致3 引线接头1、无松股、断股现象。
4 汇控柜1、压力表指示正常、压力表面无裂纹，储能电机运转正常，弹簧机构运转正常，无杂音，储能正常，接头接触良好，无松动接头接触良好，无松动2、二次线接触良好，无异味，空开接触良好3、加热器开关投退正确、箱门关闭良好，底部封堵严密4、标识齐全，箱门关闭严密5、五防装置齐全,闭锁良好6、5 端子箱1、标识齐全，清淅2.封堵良好，箱门关闭严密，底部封堵严密3.二次线接触良好，无异味，6 外观1、本体清洁无杂物2、接地引下线良好3、密度表标识齐全4、开关1 绝缘瓷套无裂纹渗油、损伤放电痕迹2 位置分合闸指示器与实际运行方式一致3 引线接头无松股、断股现象。
4 汇控柜1、压力表指示正常、压力表面无裂纹，储能电机运转正常，弹簧机构运转正常，无杂音，储能正常，接头接触良好，无松动2、二次线接触良好，无异味，空开接触良好。
3、加热器开关投退正确、箱门关闭良好，底部封堵严密5、标识齐全，箱门关闭严密6、五防装置齐全,闭锁良好7、5 端子箱1、标识齐全，清淅2.封堵良好，箱门关闭严密，底部封堵严密3.二次线接触良好，无异味，6 外观1、本体清洁无杂物2、接地引下线良好3、密度表标识齐全刀闸1 闭锁装置齐全完好,闭锁良好。
2 接地刀闸位置正确,外观3 机构箱1.电机运转正常，无杂音，异味，接头接触良好，无松动2.二次线接触良好，无异味，空开接触良好3.箱门关闭严密，电缆穿孔风度严密4.转换开关接触良好，5.传动杆无裂纹，微动开关.转动齿轮灵活，无卡涩6.分合闸按钮接触良好4 传动机构分合闸试验灵活1 闭锁装置齐全完好,闭锁良好，分合闸试验灵活2 接地刀闸位置正确,外观3 机构箱1.电机运转正常，无杂音，异味，接头接触良好，无松动2.二次线接触良好，无异味，空开接触良好3.箱门关闭严密，电缆穿孔风度严密4.转换开关接触良好，5.传动杆无裂纹，微动开关.转动齿轮灵活，无卡涩6.分合闸按钮接触良好4 传动机构分合闸试验灵活1 闭锁装置齐全完好,闭锁良好，分合闸试验灵活2 接地刀闸位置正确,外观3 机构箱1.电机运转正常，无杂音，异味，接头接触良好，无松动2.二次线接触良好，无异味，空开接触良好3.箱门关闭严密，电缆穿孔风度严密4.转换开关接触良好，5.传动杆无裂纹，微动开关.转动齿轮灵活，无卡涩6.分合闸按钮接触良好4 传动机构分合闸试验灵活6 机构箱 1.电机运转正常，无杂音，异味，接头接触良好，无松动2.二次线接触良好，无异味，空开接触良好3.箱门关闭严密，电缆穿孔风度严密4.转换开关接触良好，5.传动杆无裂纹，微动开关.转动齿轮灵活，无卡涩6.分合闸按钮接触良好7 传动机构分合闸试验灵活变电所一次设备验收卡验收内容结果遗留问题时间验收人1 本体1.清洁，无杂物，释压阀完好2.瓦斯继电器内无气体，防雨罩安装牢固3.外观整洁、标识齐全，符合规范要求2 引线接头接头压接良好,软连接完好3 绝缘瓷套无裂纹渗油、损伤放电痕迹4 油位油位，油色正常，无渗油，5 仪表温度计接线牢固，指示正确6 冷却系统1.风扇能正确投入并运转正常2.潜油泵运转正常，无杂音，无异味，无渗油，油流继电器指示正确3.冷却器控制箱二次线接线牢固.接触器，热耦继电器吸合良好，7 瓦斯继电器瓦斯继电器内无气体，防雨罩清洁安装牢固8 油枕油位指示正常9 呼吸器1、硅胶未吸潮变色2、呼吸器畅通，油封完好10 有载调压1.油位正常，无渗漏油，瓦斯继电器无积气；2.调压机构箱内二次线接触牢固，机械部分运转灵活，无卡涩，无三相不同期，连杆脱开现象，数字指示盘指示正常；3.就地、远方电动调压正常4.电源开关良好无损坏。

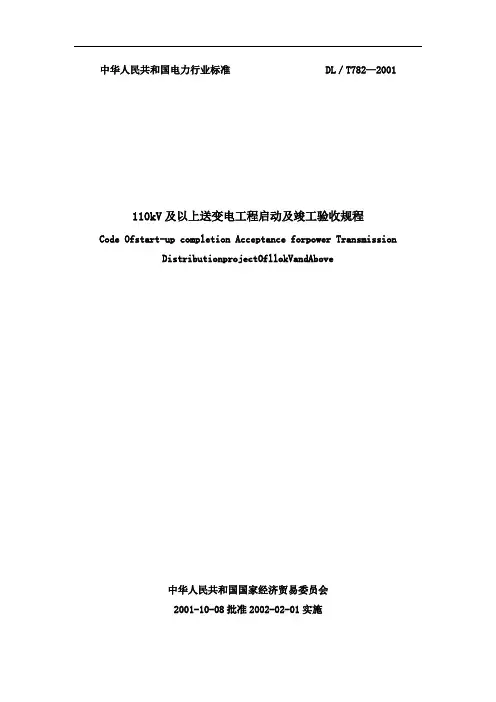

中华人民共和国电力行业标准 DL／T782—2001110kV及以上送变电工程启动及竣工验收规程Code Ofstart-up completion Acceptance forpower Transmission DistributionprojectOfllokVandAbove中华人民共和国国家经济贸易委员会2001-10-08批准2002-02-01实施1 适用范围和总要求1．1 本规程适用于1lOkV及以上的各类新建送变电工程的启动及竣工验收。
规模很小的工程和1lOkV以下送变电工程的启动验收可参照执行。
国外成套设备进口的工程还应按合同的规定进行启动及竣工验收。
1．2 llOkV及以上送变电建设工程移交生产运行前，必须进行启动和竣工验收。
送变电工程的启动验收是全面检查工程的设计、设备制造、施工、调试和生产准备的重要环节，是保证系统及设备能安全、可靠、经济、文明地投入运行，并发挥投资效益的关键性程序。
1．3 1lOkV及以上送变电工程的启动试运行和工程的竣工验收必须以批准的文件、设计文件、国家及行业主管部门颁发的有关送变电工程建设的现行标准、规范、规程和法规为依据。
工程质量应按有关的工程质量验收标准进行考核。
1．4 凡是新(扩、改)建的送变电工程项目的质量必须经过电力建设质量监督机构审查认可，否则严禁启动试运。
1．5 经过启动验收合格的送变电工程，应及时办理固定资产交付使用的手续。
2 启动及竣工验收工作的组织和职责2．1 启动验收委员会2．1．1 1lOkV及以上送变电工程的启动验收，一般由建设项目法人或省(直辖市、自治区)电力公司主持。
跨省区工程由工程所在电力集团公司或国家电力公司授权的分公司主持。
跨大区工程、特别重要工程由国家电力公司或报请国家主持验收。
由主持单位组织成立工程启动验收委员会(以下简称启委会)进行工作。
2．1．2 启委会一般由投资方、建设项目法人、省(直辖市、自治区)电力公司有关部门和运行、设计、施工、监理、调试、电网调度、质量监督等有关单位代表组成，必要时可邀请主要设备的制造厂参加。

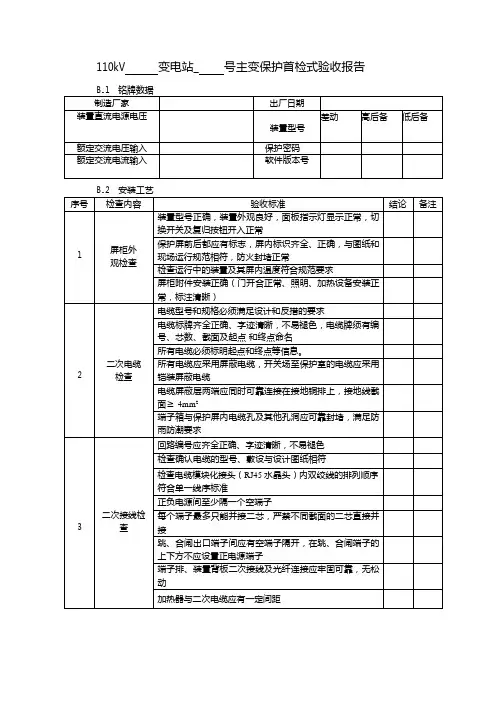

110kV国花变电站二次部分验收规范2011年4月一、静态整体要求：1.端子箱、机构箱：1)箱体整齐无锈蚀。
2)电缆排列整齐，端子压接规范无受力。
3)端子箱封堵符合要求。
4)箱内元件齐全。
5)端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。
6)电缆牌齐全，填写符合要求（包括电缆名称，起止地点，电缆型号，规格长度等）。
7)至微机保护屏去的电缆应采取屏蔽措施，并接地良好。
2.电缆沟：1)预埋件符合设计，安装牢固。
2)电缆沟的地坪及抹面工作结束。
3)电缆沟清理干净，盖板齐全。
3.电缆管的加工及敷设要求：1)管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。
2)电缆管应安装牢固，并列的电缆管口应排列整齐。
3)室外电缆保护管安装牢固符合规范；电缆保护管直径、弯曲半径符合规范，无锈蚀；电缆保护管与操作机构箱交接处设置合理；金属软管与设备固定牢固；电缆保护管封堵严密；金属电缆保护管可靠接地。
4．电缆的敷设：1)电缆敷设时应排列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清楚。
2)在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明线路编号及电缆型号、规格。
3)动力电缆与控制电缆不应同层敷设。
4)电力、控制电缆的弯曲半径：交联聚乙烯绝缘电力电缆：单股：１５d、多股：２０d。
聚氯乙烯绝缘电力电缆：１０d。
橡皮绝缘电力电缆：钢铠护套：２０d，裸铅包护套：１５d，无护套：１０d。
控制电缆：１０d。
5)电缆固定：垂直敷设或超过４５度倾斜敷设的电缆每一个支架上。
水平敷设的电缆，在电缆首末两端、转弯及每隔５00mm－１000m的地方。
电缆进入电缆沟、盘柜、及串入电缆保护管时，出入口应封闭，管口应封闭。
6)电缆直埋的安全要求：电缆埋置深度至少应距地面０．７m，应埋设于冻土层以下。
且电缆上下部应铺以不小于１０0mm厚的软土或沙层并加盖保护板，其覆盖宽度应超过电缆两侧各５０mm，保护板可采用砖块或混凝土盖板。
110kV变电站竣工验收大纲目录1. 土建工程1.1 验收依据1.2 主控制室、配电装置室、继电器室、供水系统建筑、传达室1.3 屋外配电装置建筑1.4 辅助生产建筑1.5 特殊构筑物1.6 与所址相关的单项工程1.7 土建重点验收内容2. 电气一次2.1 验收依据2.2 主变压器系统2.4 110KV配电装置2.5 10KV配电装置2.6 无功补偿2.7 所用电系统2.8 全站电气照明2.9 全所防雷及接地装置3. 电气二次3.1 验收依据3.2 继电保护和安全自动装置3.3 自动化3.4 通信3.5 直流系统3.6 电能计量3.7 “五防”闭锁系统3.8 端子箱3.9 电缆敷设4. 生产准备4.1 验收依据4.2 技术资料4.3 运行资料4.4 规程资料4.5 设备标示、标签4.6 工器具及备品、备件5. 竣工资料5.1 验收内容5.2 验收要求1. 土建工程1.1 验收依据序号标准文号标准名称1 GB50300－2001 《建筑工程施工质量验收统一标准》2 GB50202－2002 《建筑地基施工基础工程施工质量验收规范》3 GB50203-2002 《砌体工程施工质量验收规范》4 GB50204-2002 《混凝土结构工程施工质量验收规范》5 GB50205-2001 《钢结构工程施工质量验收规范》6 GB50207-2002 《屋面工程质量验收规范》7 GB50208-2002 《地下防水工程质量验收规范》8 GB50209-2002 《建筑地面工程施工质量验收规范》9 GB50210-2001 《建筑装饰装修工程施工质量验收规范》10 GB50242-2002 《建筑给排水及采暖工程施工质量验收规范》11 GB50243-2002 《通风与空调工程施工质量验收规范》12 GB50303-2001 《建筑电气工程施工质量验收规范》13 GB50325-2001 《民用建筑工程室内环境污染控制规范》14 初步设计及施工图设计文件15 DL/T 521.1-2005 电力建设施工质量验收及评定规程第1部分1.2 主控制室、配电装置室、继电器室1.2.1 验收项目序号验收内容验收项目1 主控制室一般土建、四防一通2、主变压器系统、一般土建、四防一通2 配电装置室一般土建、四防一通3 继电器室一般土建、四防一通1.2.2 验收要求1.2.2.1 一般土建外墙面工艺质量：无脱层、裂缝、空鼓现象；分隔条（缝）宽度、深度均匀、楞角整齐；滴水线顺直、滴水槽深度、宽度一致，门窗框与墙体间缝隙填塞密实平整；立面垂直度、表面平整度、分隔条（缝）平直度等符合施工验收规范要求。

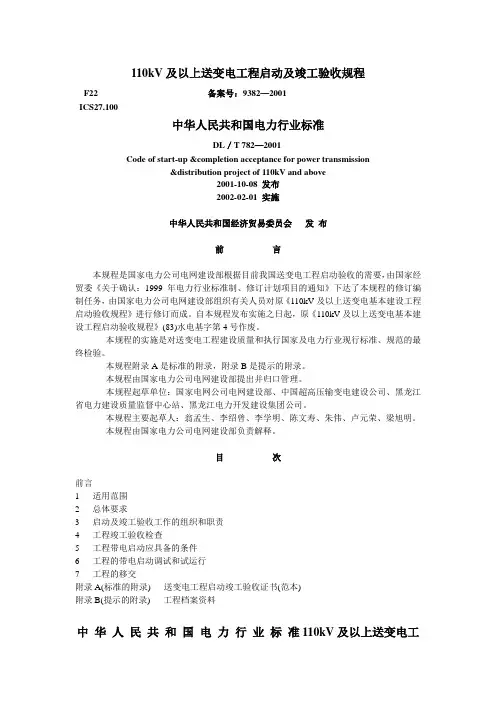

110kV及以上送变电工程启动及竣工验收规程ICS27.100 F22 备案号：9382—2001中华人民共和国电力行业标准DL／T 782—2001Code of start-up &completion acceptance for power transmission&distribution project of 110kV and above中华人民共和国经济贸易委员会发布前言本规程是国家电力公司电网建设部根据目前我国送变电工程启动验收的需要，由国家经贸委《关于确认：1999年电力行业标准制、修订计划项目的通知》下达了本规程的修订编制任务，由国家电力公司电网建设部组织有关人员对原《110kV及以上送变电基本建设工程启动验收规程》进行修订而成。
自本规程发布实施之日起，原《110kV及以上送变电基本建设工程启动验收规程》(83)水电基字第4号作废。
本规程的实施是对送变电工程建设质量和执行国家及电力行业现行标准、规范的最终检验。
本规程附录A是标准的附录，附录B是提示的附录。
本规程由国家电力公司电网建设部提出并归口管理。
本规程起草单位：国家电网公司电网建设部、中国超高压输变电建设公司、黑龙江省电力建设质量监督中心站、黑龙江电力开发建设集团公司。
本规程主要起草人：翁孟生、李绍曾、李学明、陈文寿、朱伟、卢元荣、梁旭明。
本规程由国家电力公司电网建设部负责解释。
目次前言1 适用范围2 总体要求3 启动及竣工验收工作的组织和职责4 工程竣工验收检查5 工程带电启动应具备的条件6 工程的带电启动调试和试运行7 工程的移交附录A(标准的附录) 送变电工程启动竣工验收证书(范本)附录B(提示的附录) 工程档案资料中华人民共和国电力行业标准DL／T 782—2001110kV及以上送变电工程启动及竣工验收规程Code of start-up & completion acceptance for power transmission &distribution project of 110kV and above中华人民共和国国家经济贸易委员会 2001-10-08批准2002-02-01实施1 适用范围本规程适用于110kV及以上的各类新建送变电工程的启动及竣工验收。
110kV变电站一次验收规范110千伏变电站一次验收规范110kV变电站工程2011年9月110千伏变电站一次验收规范O 通用部分序号验收内容结论备注 1. 所有设备的安装、结线方式与施工图相符。
2. 充油,气,设备无渗漏～油位,气压,指示正确～符合运行需要。
3. 绝缘件表面清洁、完整无损伤～支持绝缘子与法兰胶装处无松动。
4. 设备相色清晰、正确。
5. 电气安全距离符合以下要求:户外110kV(相间?1100mm～对地?1000mm～无遮栏裸导体距地面?3500mm) ,户外10kV(相间?200mm～对地?200mm～无遮栏裸导体距地面?2700mm),户内10kV(相间?125mm～对地?125mm～无遮栏裸导体距地面?2400mm),其它数据满足设计要求。
6. 紧固件齐全完整。
7. 静导电部位均匀涂抹电力复合脂。
8. 动导电部位均匀涂抹中性凡士林。
9. 屋外电气设备外绝缘体最低部位对地不小于2500mm,屋内电气设备外绝缘体最低部位对地不小于2300mm。
10. 接线端子的接触面应洁净～不得有裂纹、明显伤痕、毛刺、凹凸缺陷和其它影响电接触和机械强度的缺陷。
11. 设备接线端子间或设备接线端子与高压系统的电气连接～建议采用力矩扳手进行紧固。
12. 金属构件加工、配制、螺栓连接、焊接等应符合规定～防腐处理良好、涂,补,面漆均匀～无起层、皱皮现象。
13. 电气交接试验项目齐全、数据准确、全部试验结论合格。
设备安装调试记录、交接验收试验记录、产品使用说明及出厂合格证件等资料完整齐全。
14 有关说明:安装调试记录齐全～制造厂产品说明书～试验记录、产品合格证及安装图纸等技术资料齐全。
110千伏变电站一次验收规范一主变压器验收规范序号验收内容结论备注 1. 本体、冷却装臵及所有附件无缺陷～不渗油。
2. 胶垫压缩量不超过厚度的1/3～胶圈不超过直径的1/2。
3. 油漆完整～相色标志正确。
4. 变压器顶盖上无遗留杂物。
110kV国花变电站工程-次设备验收规范
2011年4月
O通用部分
主变压器验收规范
二110kV GIS验收规范
三110kV中性点设备验收规范
四10kV高压开关柜验收规范
五10kV电容器成套装置验收规范
六10kV自动调谐及接地选线装置验收规范
七10kV矩形母线验收规范
八防宙接地验收规范
九验收要求:
一次验收组在组长的带领下，要以创集团公司优质工程为目标，结合本小组的验收范围和内容，严格按照验收规范要求和附件1〈〈集团公司创优检查一次设备评价表》进行验收，把好质量关，在验收过程中对验收的项目（包括装置性违章、不符合集团公司优质工程评选要求方面）要有详细
的记录，并提出整改意见，按附件2〈〈验收记录表》要求汇总并签字确认后报基建部。
附件
附件1 :集团公司创优检查一次设备评价表
附件2 :验收记录
附件1 :集团公司创优检查一次设备评价表
附件2 :验收记录
变电站工程验收记录
验收组名称：验收时间：。
黄山110kV变电站工程竣工验收大纲福建省第一电力建设公司2015年03月12日审批：年月日审核：年月日年月日年月日编写：年月日一、竣工验收主要依据性文件1、•国家电网公司十八项电网重大反事故措施（试行）‣国家电网生技[2005] 400号2、•国家电网公司十八项电网重大反事故措施‣（试行）继电保护专业重点实施要求调继[2005] 222号3、•福建省送变电工程阶段性质量监督检查大纲‣（2012版）4、•输变电工程建设标准强制性条文实施管理规程‣Q／GDW248-20085、•福建省电力有限公司输变电建设项目文件归档要求与档案整理规范‣（2010版）6、•关于印发†国家电网公司输变电工程质量通病防治工作要求及技术措施‡的通知‣（基建质量…2010‟19号）7、•关于印发†国家电网公司电网建设项目档案管理办法（试行）‡的通知‣（国家电网办…2010‟250号）8、•福建省电力有限公司送变电工程质量检验与验收管理办法（2012年版）‣9、关于印发•福建电网继电保护新设备投产验收管理规定‣的通知（闽电调规[2010]14号）10、关于下发•福建省网220千伏及以上继电保护典型设备标准化验收卡‣的通知（闽电调[2010]271号）11、关于印发•福建省电力调度自动化系统信息采集和接入规范‣的通知（调自[2008]100号）12、关于印发•福建电网厂站调度自动化设备验收规范（试行）‣的通知（调自[2009]128号）13、本工程设计文件（包括设计变更单）及厂家设备技术资料二、工程参建单位1、建设管理单位：2、设计单位：3、监理单位：4、施工单位：5、调试单位：6、运行单位：三、工程概况黄山变主变SZ-31500/110.110/35kv,线变组接线，2台主变，2条线路进线（GIS），2组中性点接地电阻装置，2组SVG，35KV单母分段接线，GIS设备（充气柜），共：35KV主变进线柜2台，母联及母分各一台，馈线柜6台，站变及母设各1台，SVG柜2台，电缆出线，以及图像安防、SF6气体泄漏监控。
四、竣工验收检查组织机构（一）验收领导小组主要职责：黄山变工程竣工验收的组织领导，及时协调、解决竣工验收过程中存在的问题和困难以及重大技术问题的决策。
组长：副组长：成员：（二）验收工作小组1、土建组主要职责：负责变电工程主控联合楼、主变压器基础及构支架，屋外配电装置建、构筑物、屋外电缆沟等土建部分的验收。
组长：成员：2、电气一次部分组主要职责：负责变压器系统、110kV户外GIS配电装置、35kV开关柜、35kV无功补偿装置、所用低压系统、设备在线监测等电气一次设备（含交接试验）等电气设备的的验收。
组长：成员：3、电气二次部分组主要职责：负责站内110kV主变、线路保护、110kV母联（分段）保护、35kV馈线、35kV母联（分段）保护、故障信息系统、录波系统、GPS同步时钟系统、无功补偿设备，电缆出线，以及图像安防、SF6气体泄漏监控。
以及站内综自、直流系统相关设备的验收。
防雷设施；二次设备供电电源；接入设备通讯功能等部分的验收。
相关技术资料、试验报告等相关内容的记录、检查、验收等。
组长：成员：五、竣工验收应具备的条件1、工程自检、初验收查出的缺陷已基本消除，不存在影响设备安全运行和输变电设备可靠性指标的缺陷。
2、工程已按设计要求全部安装、调试完毕，并已满足生产运行的要求。
施工单位已进行三级自检，监理单位已进行初检，建设单位已进行预检且自检、初检、预检资料齐全、完整。
3、建设单位已提交预检（预验收）报告，预检提出的缺陷已消除或已落实整改单位、措施、时间。
4、生产运行准备工作能适应投产运行的需要。
设备设施标识齐全，安全工器具配备到位。
5、已提交完整的竣工图纸（草图）、设备的技术资料（包括设备开箱资料、出厂试验报告等）、调试报告及安装记录、技术交底书等技术文件。
6、安装调试单位在提交技术交底书后对运行人员进行了技术培训或交底。
厂家已对运维护人员进行新使用设备的培训。
运行人员熟悉设备的性能，技术规范，操作工艺和注意事项。
六、竣工验收范围和验收计划㈠变电土建工程1、土建工程竣工验收范围及验收计划表：2、土建工程重点验收项目及要求(1)构成单位工程的各分部工程应该全部合格，并且有关的资料文件应完整；(2)覆盖所有检验批（检查批），抽查若干个分项工程从“材料进场→三级自检→工程中间验收”的整个工程资料，检查质量管理轨迹的连续性、规范性和全面性；检查质量验评资料、设备安装调试记录、交接试验与调试报告等资料的系统性、完整性、规范性；对工程资料抽查10%；(3)审查各中间质量验评（或验收）阶段施工单位的•三级自检报告‣、监理部的•监理初检报告‣、建设单位的•中间验收报告‣，重点检查中间验收提出的整改项目是否已整改完毕；(4)在检查资料文件的基础上由参加验收的各方人员商定抽查项目，并由计量、计数抽样方法确定检查部位。
检查要求按有关项目施工质量验收标准要求进行；(5) 由参加验收的各方人员共同进行观感质量检查，对于观感质量不满足要求的必须返工处理，达到要求后重新进行验收。
⑹标准化验收作业卡：详见附件33。
验收完毕后，将所发现的问题(按附表1格式)及本验收卡一并交给验收组组长作为资料存档。
（二）、电气工程验收范围、设备参数及验收计划表：1、电气一次部分：1.1验收范围：(1)变压器系统单位（含1#、2#主变本体）(2)110kVGIS配电装置(4)35kV户内配电装置(6回线路,2回进线等)(5)35kV无功补偿装置(6)所用低压系统（含1台站用变，低压配电屏、试验电源屏等）(7)设备在线监测等1.2重点验收项目及要求(1)检查交接试验的全面性，试验数据符合标准值。
(2)现场验收及实体质量抽查。
(3)电气安装工程：必须覆盖所有设备，必须100％验收所有的电气设备，对照设备•质量检验评定表‣、安装记录卡等，进行主要“检验项目”的实地检测；抽检20%的设备油气试验。
1.3、标准化验收作业卡，详见附件。
验收完毕后，将所发现的问题及本验收卡一并交给验收组组长作为资料存档。
2、电气二次部分：2.1验收范围(1)继电保护及安全自动装置1)主变共2台，故障录波。
4) 35KV线路6回保护测控装置；35KV母联、分断保护测控装置。
6)公用部分：PT设备。
(2)综自部分1)110KV主变测控2套。
4)35KV系统四遥功能测试：35KV线路6回保护测控装置、母线PT、站用变测控等；(3)直流部分直流充电机，直流屏，蓄电池组。
(4)GPS对时系统：1套。
2.2重点验收项目及要求(1)抽查继电保护、测控、直流等不同类型的装置屏各一面，检查接线工艺的美观、抽查端子排接线的紧固性；(2) 110千伏主变保护，按继电保护设备标准化验收卡执行验收（包括图实相符；操作箱继电器；防跳功能；非全相；主变非电量开入光耦动作电压、功率；开入光耦动作电压；通道对调等等）；(3)检查现场各继电保护及二次专项反措落实和执行情况；(4)检查施工调试单位提交的CT技术交底单、调试定值CT变比核对情况，现场抽查核对电流互感器CT变比抽头、一点接地情况；(5)检查各电压等级PT二次一接地验收及击穿保险试验记录；(6)检查全站交流串直流试验记录；(7)检查小电流接地选线验收试验记录（后台软件及零流告警）；(8)检查站内保护设备调试记录、标准化验收记录；(9)检查站内GPS时钟同步系统、测控装置的调试记录；(10)综自后台、调控EMS系统信号核对记录，及省调（主、备调）EMS 系统信号核对。
(11)直流专业：检查直流系统、蓄电池的试验记录，包括充电装置稳压精度、稳流精度、纹波系数、直流馈线屏绝缘监察装置、蓄电池充放电、内阻测试、巡检仪试验数据。
(12)保护、综自、直流专业资料及备品移交。
2.3标准化验收作业卡，详见附件。
验收完毕后，将所发现的问题及本验收卡一并交给验收组组长作为资料存档。
3、通讯部分3.1验收范围：(1) 系统通信部分。
(2) 站内通信部分。
3.2重点验收项目及要求(1) 竣工验收技术资料:变电站通信系统网络拓扑图、光缆网络图、调度信息通道电路组织表、启动投运设备测试资料、光缆全程衰耗测试指标、蓄电池容量实验测试指标、通信电源出厂调试与验收资料、通信工程竣工图等。
(2) 站内OPGW光缆和普通光缆：OPGW引下线安置工艺；站内普通光缆穿管保护检查。
(3) 站内通信防雷设施：机房环形接地母线质量检查及对主控楼接地电阻测试报告、通信设备防雷措施检查。
(4) 传输设备及其相关附件：双设备、独立的电源供电、双光缆互为备用核对，机架安装工艺、端口标识、保护等不同路由通道检查。
(5) 通信电源(含蓄电池组)及直流配电屏：双路交流电输入自动切换实验、双套流器-48V供电独立性检查。
(6) 调度电话主、备不同路由通话质量检查；调度电话录音系统检测。
(7)数据通信网系：安装工艺、数据业务开通检查。
(8)通信监控设备：告警信号远传地调通信调度台检查。
(9) 开通的保护、调度数据网等通道与设计文件核实、无漏项。
(10) 机房配套设施及环境温、湿度控制符合规范。
3.3 标准化验收作业卡，详见附件。
验收完毕后，将所发现的问题及本验收卡一并交给验收组组长作为资料存档。
4、调度自动化部分4.1验收范围：(1) 变电站数据网接入设备及二次安防；(2) 变电站电量采集终端；(3)站内远动信息与省调(主、备调)EMS系统核对；(4)省调OMS系统中交换所填报的站内自动化设备。
4.2重点验收项目及要求(1) 竣工验收分系统所应提交的技术资料(2) 防雷设施(3) 供电电源(4) 设备接线与标识(5) 接入设备通讯功能4.3标准化验收作业卡，详见附件。
验收完毕后，将所发现的问题(按附表1格式)及本验收卡一并交给验收组组长作为资料存档。
七、竣工验收的职责与责任（一）业主项目部、监理师、施工项目部应积极配合验收人的验收工作，对于验收人启封设备、紧固或拆除一、二次接线的部位，由施工人员做好登记，由验收人、监理师、施工人员三方签字确认，以分清责任。
（二）工程启动试运行过程中，凡在验收人员启封设备或紧固、拆除一、二次接线处及相关系统出现异常或事故的，责任由验收人员承担；其他系统出现异常或事故的，责任由施工单位承担。
八、竣工验收流程（一）验收领导小组（或分管领导）组织召开竣工验收会议，听取施工单位三级自检报告、监理验收初检报告整改消缺情况，并对竣工验收工作进行布置安排。
（二）宣读竣工验收范围、注意事项，宣布各专业分工。
（三）验收具体要求如下:1.审查各中间质量验评（或验收）阶段施工单位的•三级自检报告‣、监理部的•监理初检报告‣重点检查竣工预验收提出的整改项目是否已整改完毕。
