人体工程学与家具设计

人体工程学与家具设计

12
2. 3
椅座
椅类家具
椅座一般分为(fēn wéi)木制、编织、绷布和软垫四种基本类型。 木制椅座是最常见的一种做法，一般情形下，椅面的中央部分刨 刮或挖凹，以配合人体臀部的外形，增加舒适感。
第十三页，共65页。
13
• 编织椅座是利用不同材料制成的条形柔软材料编织形成坐面，还可利用不 同颜色的材料编制(biānzhì)出各种图案，效果鲜明。
第七页，共65页。
7
A 站坐 B 平坐 C 倚坐(yǐ zuò) D 躺卧
第八页，共65页。
8
使用功能要求 ∠β
工作用椅子 1000
轻工作用椅子 1050
轻休息用椅 1100
第九页，共65页。
休息用椅 1100～1150
躺椅 1150～1230
9
•座高:座高是指座板前沿距地面的高度.如果 坐位太低，要保持体平衡只有把两脚向后屈，
第四十二页，共65页。
42
stokke是挪威一家制造人体工学椅子与婴幼儿家具闻名的公司，这次先介紹给大家(dàjiā) 的是它最为著名的儿童成长椅 TRIPP TRAPP，它是一张号称可以让你活到老坐到老的椅 子，他的构造十分的简单就只有兩个L型的木板透过木板上的凹槽來調整椅面与踏墊。
第四十三页，共65页。
43
儿童(ér tóng)最爱的卷纸椅
第四十四页，共65页。
44
第四十五页，共65页。
45
第四十六页，共65页。
46
第四十七页，共65页。
47
第四十八页，共65页。
48
第四十九页，共65页。
49
第五十页，共65页。
50
第一届银奖(yín jiǎnɡ)：《箱椅》

人体工程学-人体工程学与家具培训课件

人体工程学-人体工程学与家具培训课件

人体工程学与家具
常用的人体测量数据
GB10000一88是1989年7月开始实施的我国成年人人体尺寸国家 标准。该标准根据人机工程学要求提供了我国成年人人体尺寸 的根底数据，它适用于工业产品设计、建筑设计、军事工业以 及工业的技术改造、设备更新及劳动平安保护。
该标准共提供了七个类共47项人体尺寸根底数据，标准中所列出 的数据，是代表从事工业生产的法定中国成年人(男18—60岁， 女18—55岁)人体尺寸，并按男、女性别分开列表。
人体工程学与家具
人体测量
1. 人体测量的根本知识 2. 人体测量中的主要统计函数 3. 常用的人体测量数据 4. 人体各局部结构参数的计算 5. 人体测量数据的应用
人体工程学与家具
概述
人体测量学是一门新兴的学科，它是通过测量人体各 部位尺寸来确定个体之间和群体之间在人体尺寸上的差异， 用以研究人的形态特征，从而为各种工业设计和工程设计提 供人体测量数据。
第5百分位数表示“小〞身材。是指有5%的人群身材尺寸小于此值，而有95 ％的人群身材尺寸大于此值；
第50百分位数表示“中〞身材，是指大于和小于此值的人群身材尺寸各 为50％；
第95百分位数表示“大〞身材，是指有95％的人群身材尺寸小于此值，而 有5％的人群身材尺寸大于此值。
人体工程学与家具
如何求百分位数
人体工程学与家具
均值
表示样本的测量数据集中地趋向某一个值，该值称为平均值， 简称均值。均值是描述测量数据位置特征的值，可用来衡量一 定条件下的测量水平和概括池表现测量数据的集中情况。对于 有n个样本的测量值：x1，x2,...xn其均值为：
例：
一组学生的身高分别为：160cm，158cm，165cm，166cm， 175cm，167cm，170cm；求这组学生身高的平均值：

人体工程学与家具设计精ppt课件

人体工程学与家具设计精ppt课件
身高/体重/坐高/臀部至漆盖长度/臀部的高度/ 漆盖高度/漆弯高度 /大腿厚度/臀部至漆弯长度/肘间宽度。
B 功能尺寸—动态人体尺寸
是人在进行某种功能活动时肢体所能达到的空间范围。在动态的人 体状态下测量，是由关节的活动，转动所产生的角度与肢体的长度协 调产生的范围尺寸，主要对解决带有空间范围，位置的问题提供数据。
13
完整最新ppt
（3）使用百分位的原则：
（1）由人体总高度，宽度决定的物体，尺寸应以95百分位的数 据为参考。
（2）由人体某一部分的尺寸决定的物体，其尺寸应以第5百分位 为依据。
（3）特殊情况下，考虑到安全和健康问题，尺寸界限应扩大 （4）目的不在于确定界限，只求最佳范围时，应以第50百分位
为依据。例如：门铃安装高度。
14
完整最新ppt
7 人体活动
肢体活动范围：人体尺寸无论是结构尺寸还是功能尺寸，均为
静态尺寸，而在实际生活中，人体总是处于运动 状态，需要一定的活动范围。
作业域：由肢体活动的角度和肢体的长度组成的活动空间，是人在
某种姿势下肢体所能触及的空间范围。
作业空间：由作业域扩展到人-机系统的全体所需的最小空间。
餐椅设计的要点：
(1)从坐椅前端到桌面的垂直高度最好为230-305毫米 (2)椅子前缘距地面420毫米，距桌面290毫米 (3)椅面进深不应超过405毫米，宽度不应超过405毫米 (4)椅面应保持水平，腰部支撑与椅面之间角度应保持90-95度 (5)建议使用坐垫，宜使用19毫米厚的柔软，易清洗的材料制成 (6)腰部支撑的中心高于座面240毫米，要不区域长230毫米,宽度最 小330毫米.
12
完整最新ppt
（2）百分位的运用 :
常用百分位：第五百分位、第五十百分位和第九十五百分位。

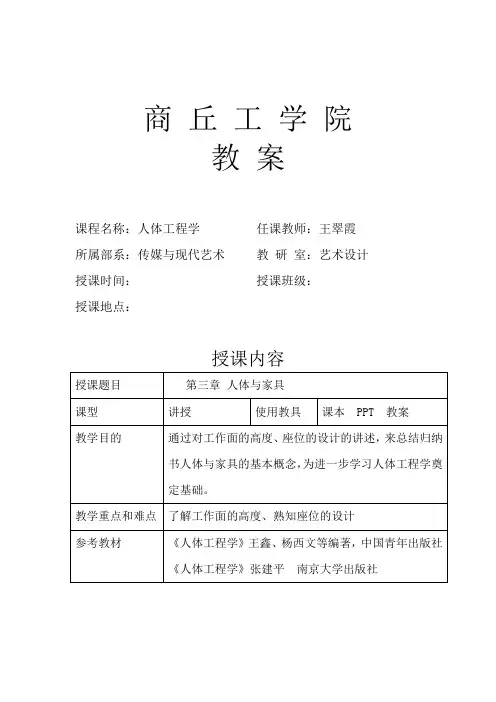

人体工程学教案05-第3章工作面-座椅-WX

人体工程学教案05-第3章工作面-座椅-WX

商丘工学院
教案
课程名称：人体工程学任课教师：王翠霞所属部系：传媒与现代艺术教研室：艺术设计授课时间：授课班级：
授课地点：
授课内容
第三章工作与生活——人体与家具
教学目标：
通过对工作面的高度、座位的设计等方面的讲述，来总结归纳书人体与家具的基本概念，为进一步学习人体工程学奠定基础。

本章重点：
了解工作面的高度、宽度；熟知座位的设计。

一工作面的设计
3.1
（1）水平作业域是人于台前，在台面上左右运动手臂形成的轨迹范围。

（工作台长宽的设计需要水平作业域）
（2）垂直作业域
把手臂伸直，以肩关节为轴作上下运动所形成的范围。

（搁板、拉手、挂件的设计）
3.2凭依性家具
（1）生活、工作、学习用桌的基本要求和尺度
桌高=座高+桌椅高差（坐姿时上身高度的1/3）
桌高：桌面高度为700-760mm，级差20mm。

桌面尺寸：一般人均占桌面周边长为550-580mm，较舒适的长度为600-750mm。

（2）立式工作用桌（台）的基本要求与尺度
站立用台桌高度以910-950mm为宜。

如果是需要着力的工作台，其桌面可以降低20-50mm，甚至可以更低一点。

3.3座位的设计
座椅的分类：工作椅、沙发、休闲椅、躺椅等
座椅的设计要根据需求的不同，认真测量椅类的座高、座宽、座深、背宽、背长、背斜角、座斜角、扶手高度等各个要素值，然后有针对性地设计。

高级工作人员用椅各部位尺寸调研：。

人体工程学桌椅调查剖析课件

人体工程学桌椅调查剖析课件

THANKS
感谢您的观看
市场现状分析：通过
用户满意度分析：量
收集的销售数据、品
化评估用户对市面上
牌分布等信息，揭示
现有人体工程学桌椅
人体工程学桌椅市场
的满意度，找出产品
的竞争态势、发展趋势。 的优点和不足。
价格敏感度分析：探 究用户对不同价位的 人体工程学桌椅的购 买意愿，为企业定价 策略提供参考。
通过本次调查，希望 能为企业提供更全面、 准确的市场信息，推 动人体工程学桌椅产 品的研发与创新，更 好地满足消费者的需求
人机界面设计
基于以上研究，设计符合人体工程学原理 的人机界面，包括显示装置、操纵装置、 座椅、工作台等。
人体工程学在桌椅设计中的应用
01
座椅设计
根据人体测量学和生理弯曲设计座椅形状，实现合理支撑，例如腰部支
撑、背部支撑等。同时，座椅的材质、透气性、调节功能等也需要考虑
人体舒适度和健康。
02
工作台设计
人体工程学桌椅设计的环保与可持续发展趋势
环保材料
选用可再生、可回收、低污染 的环保材料，提高人体工程学
桌椅的环保性能。
长寿命设计
通过提高产品质量、耐久性， 延长人体工程学桌椅的使用寿 命，减少资源消耗和废弃物产生。
节能设计
优化产品设计，降低制造过程 中的能源消耗，实现节能减排。
循环经济
建立完善的回收、再利用体系， 实现人体工程学桌椅的循环经 济，促进可持续发展。
计。
安全性原则
在设计过程中，需确保桌椅结构 的稳定性和安全性，避免因长时 间使用或负载过重导致的崩塌、
断裂等安全隐患。
桌椅尺寸与人体尺寸的关系
椅座高度
椅座高度应与人体小腿长度相适 应，以保证双脚平放于地面，大 腿与小腿成90°角，从而降低坐姿

第七章 人体工程学与桌台类设计

第七章 人体工程学与桌台类设计
20mm。即桌面高可分别为700mm、720mm、740mm、760mm等规 格。 根据人体不同使用情况，椅座面与桌面的高差值可有适当地变化。 如在桌面上书写时，高差=1/3坐姿上身高减20-30mm，学校中的 课桌与椅面的高差=1/3坐姿上身高减10mm。 如设计中餐用桌时，考虑到中式进餐的方式，餐桌可略高一点； 若设计西餐桌，同样考虑西式进餐方式，使用刀叉的方便，将餐 桌高度略降低一些。
的动作之需。这个容足空间是内凹的，高度为80mm，深度约为
100mm 。
2、常用家具基本尺寸（国标：GB3324-3330-82家具标准）
(1) 双柜桌的基本尺寸
桌面高 宽 (H) (B) (T) 600/750 50 (H7) ﹥100 (H3) ﹥580 (B4) ﹥520 (B5) ﹥230 面宽 面深 脚净空高 中间净空高 中间净空宽 侧柜内
餐桌与会议桌的桌面尺寸以人均占周边长为准进行设计。一般人均占桌周 边长为550-580mm，较舒适的长度为600-750mm。
桌面下的净空尺寸：为保证坐姿时下肢能在桌下设置与活动，桌面下的
净空高度应高于双腿交叉叠起的膝高，并使膝上部留有一定的活动余地。如
有抽屉的桌子，抽屉不能做得太厚，桌子抽屉下沿距椅坐面至少应有172150mm的净空，国家标准GB3326-82规定，桌子空间净高大于580mm，净
中间净空高：
750/1000
﹥580
级差（50）
凡未列入标准的家具，在设计时，应尽可能地参照相类似的标
准家具的尺寸。如床面高可参照凳面高度，床的高屏高度可改椅的
高度。因其使用有相同之处。 总之，无论设计什么制品，首先须保证实用功能的要求。在此
前提下，进一步考虑整体尺寸的协调性与稳定性，以力求形体的匀

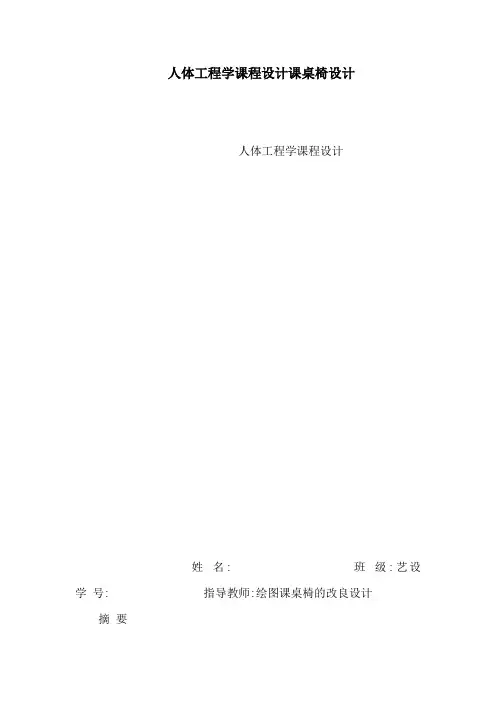

人体工程学课程设计课桌椅设计(可编辑)

人体工程学课程设计课桌椅设计(可编辑)

人体工程学课程设计课桌椅设计人体工程学课程设计姓名: 班级:艺设学号: 指导教师:绘图课桌椅的改良设计摘要目前学校的教室桌椅普遍存在设计不合理问题,桌椅是学生一天的学习生活中使用最多的学习“工具”,一套设计不合理的桌椅,长期坐着会使人肌肉松弛,行动变得迟缓,也影响到人的消化和呼吸功能,并会引起各种疾病,轻者背部肩部肌肉酸痛,重者引起局部损伤、腿部血液循环问题,而合理适用的工具可以减少学习疲劳和提高学习效率,这也是人体工程的共识。

“人性化设计”,即是任何人性化的产品都是以满足人的需要为目的的。

同理,在教室桌椅的设计上也应该以使用者的需要作为基本的出发点。

本设计的目的就是通过一则基于人体工程学的教室桌椅设计,阐述人体工程学中人性化产品的设计理念,将人的因素放在首要位置,重点是人、桌椅和环境之间相互影响、相互依存的思想。

以“为人而设计“的崇高理想来指导教室桌椅的设计,让人文关怀充满设计。

学生用课桌椅在学生平时的学习中占有很重要的地位,日常工作都离不开它。

利用率也比较高,所以学生用的桌椅更应该符合人机尺寸,这样不仅可以使他们养成良好的坐姿习惯,也可以提高效率,降低职业病的发病率。

书桌椅的设计则更要讲究人体工学原理,使他们养成良好的坐姿习惯,不良的坐姿和家具所带来的不舒适,会影响学生健康发育。

抱着这种思想,我展开了对学生书桌椅的深入人机研究和设计。

目录一、市场调查分析与结论………………………………………………………………………… (1)1.市场调查分析 (1)2.市场调查结论 (2)二、课桌椅的研究与设计 (2)1.课桌椅设计中的人体工程原理 (2)2. 课桌椅人机分析及三视图 (3)三、课桌椅最终设计 (5)1.课桌椅设计效果图 (5)四、结语 (6)一、市场调查分析与结论一、市场调查分析1.学生书桌椅的重要性:众所周知,学生生活的大部分时间是在书桌椅前度过的。

学生每天伏案学习时间长,同时又处于身体发育的关键时期,坐姿不正确轻者会引起脖颈不舒服,头脑发昏,视物模糊,四肢无力,疲劳困乏等症状,重者引起近视、驼背、脑血管痉挛及脊柱弯曲异常等疾病,脊柱弯曲异常又会影响心肺血液循环、呼吸和消化功能,使肺活量减少,将极大影响学生的学习兴趣,在其心理上投下阴影,若长期处于颈部过度前倾不良姿势,颈肌可因负荷过重而出现劳损,引起颈肌紧张综合症.甚至患颈椎病的危险性增高。

人体工程学第五章椅类家具设计课件

人体工程学第五章椅类家具设计课件

休息椅： 休息椅是一种轻度休息椅，它既能满足一般的阅读、聊天功 能，又不会使人处于紧张状态。一般运用于公共建筑内部，例如机场
航站楼、列车座椅等。休闲椅一般分为：沙发、摇椅、躺椅
多功能椅：多功能椅大致可分为两类。一类至指适合于多种场合使用 的座椅，这种椅子一般造型简洁明快、轻便灵活、经济耐用，可以叠 落放置。
5.2 椅类家具设计与人的关系
提供坐的支撑仅仅是椅类家具最基本的功能。而椅类家具 设计最终目的是满足人们坐的有效性、舒适性和安全性。 作为人体类家具，椅类家具的形态、功能尺寸、材质、色泽 等都与行为、生理、感知和心理密切相关。
5.2.1 椅类家具设计与人体坐姿
人的构造特征：脊柱为 人体的中轴骨骼，是身 体的支柱，有负重、减 震、保护和运动等功能。
除了上述谈到的因为靠背与座面的夹角和座椅支撑的设计不合理， 从而造成不良的坐姿，引发人体腰部、背部、颈部疲劳以外， 座高、座深、座面的倾斜角度扶手高度、扶手间距等设计的不 合理都会带来人的疲劳。
5.2.3.1 座面设计与人体疲劳
1）坐高与坐宽：通常认为椅坐前缘的高度应略小于膝窝到脚跟的垂 直距离。据测量，我国人体这个距离的平均值，男性为4l0mm，女性 为360~380mm。因此，休息用椅的坐高宜取330~380mm较为合适（不包 括材料的弹性余量）。若采用较厚的软质材料，应以弹性下沉的极限 作为尺度准则。坐面宽也以女性为主，一般在430~450mm以上。
（5）弹性：休息用椅软垫的用材及其弹性的配合也是一个不可 忽视的问题。弹性是人对材料坐压的软硬程度或材料被人坐压时 的反回度。休息椅用软垫材料可以增加舒适感，但软硬应有适度。 一般来说，小沙发的坐面下沉以70mm左右合适，大沙发的坐面下 沉应在80~120mm合适。坐面过软，下沉度太大，会使坐面与靠背 之间的夹角变小，腹部受压迫，使人感到不适，起立也会感到困 难。因此，休息用椅软垫的弹性要搭配好，为了获得合理的体压 分布，有利于肌肉的松弛和便于起坐动作，应该是靠背比坐面 软—些。在靠背的做法上，腰部宜硬点，而背部则要软些。设计 时应该以弹性体下沉后的安定姿势为尺度计核依据。通常靠背的 上部弹性压缩应在30~45nm，托腰部的弹性压缩宜小于35mm。休 息椅的坐面与靠背，也可采用藤皮、革带、织带等材料来编织， 具有相当舒适的弹性。

第2章人体工程学与家具设计[1]

第2章人体工程学与家具设计[1]
构及生物力学关系所构成的。
关于座椅设计的一些基本原则：
①不同用途的座椅有不同的座椅形式和尺度； ②座椅尺度参考人体测量学数据； ③必须提供坐在其上人体足够的支持与稳定； ④腰椎下部应该提供支撑，设置适当的靠背以降低背
部紧张度； ⑤应方便变化姿势，但必须防止滑脱； ⑥身体主要重量由臀部坐骨节承担，坐垫必须有充分
桌面下如有抽屉，底部不应接触膝部，保证椅面距 抽屉底面至少178mm，最好设置在两侧。
一般桌台的高度，取决于以下因素：视觉距离、椅 面与桌面距离和桌下容腿空间。
PPT文档演模板
第2章人体工程学与家具设计[1]
⑵打字作业时工作面高度设计
打字时工作面高度取决于打字机的键盘高度和 工作台高度。
降低工作台的高度受到容腿空间限制。最低 的工作台高度
1979年ISO标准规定桌椅高差为300mm。
正确的桌椅高度应该使得人在坐姿时保持两 个基本垂直：一当两脚平放地面时，大腿与小腿基 本垂直；二是两臂自然下垂时，上臂与小臂基本垂 直，这时桌面高度应刚好与小臂下平面接触，使得 人保持正确的坐姿和书写姿势。
PPT文档演模板
第2章人体工程学与家具设计[1]
坐姿时夹角为32°–44°；站姿时夹角为 23°–34°。
由于视线倾斜的角度包括头的倾斜和眼球 转动两个角度，实际头的倾斜角度为：站 立：8°–22°；坐姿：17°–29°
PPT文档演模板
第2章人体工程学与家具设计[1]
• 当水平作业面过低时,由于头的倾角不 可能过多的超过30°,人不得不增加躯体的 弯曲程度。因此倾斜面作业时应注意以下 几条要求:
桌面尺寸
会直接影响人的作业效率。一般来讲，桌面尺 寸以人的坐姿状态下上肢的水平活动范围为依据， 根据Banes研究，人在水平面通常的作业域 390mm，但是这个尺寸往往不够。

人体工程学与桌台类家具的设计

人体工程学与桌台类家具的设计

四、斜面桌的人体工程学分析
斜面桌是指桌面与水平面之间有夹角的桌子，即桌 面有倾斜度的桌子。在实际工作中，由于人体头部的姿 势很难保持在规定范围之内，如在书桌上写字、画画时， 头部的倾斜角度往往会超过舒适的范围（8° ～22°）， 若长时间以此姿势作业，则会引起颈部肌肉疼痛。因此， 为保证人体头部保持在舒适范围内，具有倾斜角度的桌 面越来越受到人们的青睐。斜面桌的设计使得工作面与 水平面形成一定的角度，以改善某些工作（ 如阅读、 书写等）需要低头的问题。总体而言，斜面桌有利于人 体保持自然姿势，避免脊柱过度弯曲，减少颈部弯曲， 从而减轻工作疲劳和不适。
工作面过高或过低都会对人造成不良影响。工作面过高，会迫使人抬肩作业，导致肩部超过其松弛的 位置立式用桌的桌面高度与作业性质有着密切的关系。作业性质不同，其桌面高度也不相同。按照作业 性质分，立式用桌桌面可分为精密作业桌面、一般作业桌面和重负荷作业桌面三类。
二、立式用桌（台）的人体工程学分析
（一）精密作业 精密作业是指绘图、安装零件等工作，其作业面高度应上升至肘高以上50～100 mm处，以适应人眼 观察的距离。同时，在工作时，应将肘关节放置于桌面，给其一定的支撑，从而减轻背部肌肉的静态负 荷。 （二）一般作业 对于一般作业而言，其最佳工作面高度应降低至肘高以下50～100 mm处，该高度可使手臂自然下垂， 便于操作。
二、立式用桌（台）的人体工程学分析
（三）重负荷作业 重负荷作业工作面高度应考虑被加工件的大小和操作时用力的大小。被加工件越大，其工作面高度就 应越低；若是在作业时需要用力，其工作面高度也应降低一些。一般而言，重负荷作业的工作面高度应 降至肘高以下150～400 mm处为宜。
三、坐式用桌的人体工程学分析
四、斜面桌的人体工程学分析

人体工程学与座椅设计 ppt课件

人体工程学与座椅设计 ppt课件

ppt课件
6
(2) 坐
ppt课件
7
ppt课件
8
ppt课件
9
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
ppt课件
14
ppt课件
15
(3) 卧
ppt课件
16
(3) 卧
ppt课件
17
三、人体尺度
家具设计最主要的依据是 人体尺度，如人体站立的基本 高度的伸手最大的活动范围， 坐姿时的下腿高度和上腿的长 度及上身的活动范围，睡姿时 的人体宽度，长度及翻身的范 围等等都与家具尺寸有着密切 的关系。因此学习家具设计， 必须首先了解人体各部位固有 的基本尺度。
扶手的高度应与人体坐骨结节点到上臂自然下垂的肘下端的垂 直距离相近。根据人体尺度，扶手上表面至座面的垂直距离为200250mm，同时扶手前端略为增高，随着座面倾角与基本靠背斜度的 变化，扶手一般向后倾斜为2-5°，与坐面的倾斜基本吻合。
ห้องสมุดไป่ตู้
ppt课件
25
2、常用家具基本尺寸（国标：GB3324-3330-82家具标准）
坐椅的宽度应使臀部得到全部支承并有适当
的活动余地，便于人体坐姿的变换。一般坐宽
为380mm。
对于有扶手的靠椅来说，要考虑人体手臂的 扶靠，以扶手的内宽来作为坐宽的尺寸，按人
体平均肩宽尺寸加一适当的余量，一般不小于
460mm。但也不宜过宽，以自然垂臂的舒适
姿态肩宽为准。
ppt课件
坐面过宽
坐面过窄
22
（4）坐面倾斜度
坐深适中
坐深过深
对于普通工作椅来说，由于工作人体腰椎与骨盘之间成垂直状态，所以

第2章人体工程学与家具设计

第2章人体工程学与家具设计
第2章人体工程学与家具设计
GB/T 3326-1997 规定写字台桌面下的容腿空 间不小于580mm。
坐姿时小腿可以围绕膝关节向前或向后转到， 足也可以围绕足腕关节转动或保持舒适姿态。桌台 类家具的容腿空间要保证腿部的舒适和活动度，必 须保证小腿最大前伸时仍有足够空间放置小腿和足 部。
坐姿时小腿最大前伸角度为125°，即在垂直 基础上前伸35°。桌台类家具的容腿空间深度最小 值就是在小腿达到前伸35°情况下，小腿前伸量加 上足部的超过小腿部分再加上预留的活动余量。
座位高度不应大于脚底到大腿弯处的距 离。据研究，合适的座高等于小腿加足高 加上25-35mm的鞋再减去10-20mm的活动 余量，即
第2章人体工程学与家具设计
小腿加足高取第ห้องสมุดไป่ตู้个百分位数。
国标GB/T 3326规定座高：400-440mm。
工作用椅高度比休息类座椅高，最好设置 成可调节式。
休息类座椅，包括沙发类的座高可取低值 360-420mm，使用时可以腿向前伸，靠背后 倾，过高舒适度不够，过低起立有困难。
第2章人体工程学与家具设计
1.1站立作业 工作面高度取决于作业时手的活动面高度。站
立工作时，工作面的高度决定人的作业姿势。一般 情况下，前臂以接近水平状态或略下斜的作业面高 度为佳。
作业性质影响工作面高度设计。
第2章人体工程学与家具设计
⑴精密作业 如绘图、雕刻等需要手、眼协调的作业，其桌
台面的高度应在肘高以上5～10cm。 同时，给肘关节一定支持，减轻背部肌肉的静
第2章人体工程学与家具 设计
2020/11/25
第2章人体工程学与家具设计
1、桌台类家具 桌台类的基本功能是适应在坐、立状态下，进行各

第六章人机工程学与家具设计课件

第六章人机工程学与家具设计课件

年龄分组 白分
测量 位数 项目
1.1身高 1.2体重（kg）
1.3上臂长 1.4前臂长 1.5大腿长 1.6小腿长
2.1眼高 2.2肩高 2.3肘高 2.4手功能高 2.5会阴高 2.6胫骨点高 3.1坐高 3.2坐姿颈椎点高 3.3坐姿眼高 3.4坐姿肩高 3.5坐姿肘高 3.6坐姿大腿厚 3.7坐姿膝高 3.8小腿加足高 3.9坐深 3.10臀膝距 3.11坐姿下肢长 4.1胸宽 4.2胸厚 4.3肩宽 4.4最大肩宽 4.5臀宽 4.6坐姿臀宽 4.7坐姿两肘间宽 4.8胸围 4.9腰围 4.10臀围
99
1814 83 349 268 523 419 1705 1494 1128 828 887 498 979 719 868 659 312 160 549 463 510 613 1096 331 261 415 486 346 369 518 1018 960 1009
1
1449 39 252 185 387 300 1337 1166 873 630 648 363 789 563 678 504 201 107 410 331 388 481 826 219 159 304 347 275 295 326 717 622 795
人体尺寸是家具功能设计的基础。面向全国的家具设计依据的人 体尺寸见表6-1所示。面向区域或其他国家的家具应参考相应人体 测量资料。
图6-3 不同国家人体尺寸差异
四、 家具分类
根据家具与人和物之间的关系，可以将家具划分成以下三类：
第一类为与人体直接接触，起着支承人体活动的坐卧类家具，如 椅、凳、沙发性、床榻等。
人体工程学的内容包含着生理与心理两方面内容，从生理角度看， 主要研究依靠人体的结构尺寸，找出与设计物的比例关系，根据 人体结构的基本参数进行各领域的设计活动，满足人们的物质需 求；从心理角度看，研究色彩、线条、空间、形状、声音、气味、 肌理等客观因素对人的感情、运动、意志、行为等方面的影响， 从而在具体的设计中注意造型、色彩、环境等因素，达到更科学、 更合理，满足人们的精神需求。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3组不同坐姿的2－3腰椎背棘直肌肌电图
在挺直坐姿下，腰椎部位肌肉活动度高，因为腰椎前向 拉直使肌肉组织紧张受力。
提供靠背支承腰椎后，活动力则明显减小；
躯干前倾时，背上方和肩部肌肉活动度高，以桌面作为 前倾时手臂的支承并不能降低活动度。
根据矫形学原理和肌肉活动度分析可得出 下列结论：
A 躯干挺直或前倾的坐姿很容易引起疲劳
当考虑坐姿动机时，座椅基本分为三类：
休息为目的的安乐椅 作业场所的工作椅
多用椅
休息为目的的安乐椅
设计重点在于使人体得到最大的舒适感，消除身体 的紧张与疲劳。合理的设计应使人体的压力感减至 最小适当的支持，重量要均匀 分布于座垫(或座面)上，同时要适当考虑人体的活动性， 操作的灵活性与方便等。
坐姿矫形学生理
1. 正常的姿势下，脊柱的腰椎部分前凸，而至骶骨时则 后凹。在良好的坐姿状态下，压力适当地分布于各椎间 盘上，肌肉组织上承受均匀的静负荷。
2. 当处于非自然姿时，椎间盘内压力分布不正常，形成 的压力梯度，严重的会将椎间盘从腰椎之间挤出来，压迫 中枢神,产生腰部酸痛、疲劳等不适感。
躯干完全挺直的坐姿使脊椎严重弯曲，因椎间盘 上压力不能正常分布，身体上部的负荷加在腰椎 部，引起不适，因此90度角的靠背椅是不良的设 计
躯干前倾的姿势会使本来前凸的腰椎拉直甚至反 向后凹，这种姿势因而也极不舒服，影响了胸椎 和颈椎的正常弯曲，使颈、背部疲劳 良好的坐姿：腰与大腿成135度，腰椎部有支撑
肌肉活动度
脊椎骨依据其附近的肌肉 和腱连接，椎骨的定位正 是借助于肌腱的作用力。 一旦脊椎偏离自然状态， 肌腱组织就会受到相互压 力(拉或压)的作用，使肌 肉活动度增加，招致疲劳 酸痛。
3. 座面亦不能太低，否则腿长的人骨盆后倾，正常的腰 椎曲线被拉直，致使腰酸不适。
休息椅应使腿能向前方伸展，以放松肌肉，也 有助于身体的稳定 工作椅使人以较直立的姿势坐于其上，双脚 平放于地面，故其座高比休息椅稍大
当作业面固定时，椅高上限应根据身材较矮的 作业者的要求来确定，因为工作椅的高度显然 与作业面高度有关，工作椅最好高度可调，以 适应不同作业者
F
E
D
C
B
A
2.人体脊柱形态的变化
G
坐姿矫形学生理
1. 正常的姿势下，脊柱的腰椎部分前凸，而至骶骨时则 后凹。在良好的坐姿状态下，压力适当地分布于各椎间 盘上，肌肉组织上承受均匀的静负荷。
2. 当处于非自然姿时，椎间盘内压力分布不正常，形成 的压力梯度，严重的会将椎间盘从腰椎之间挤出来，压迫 中枢神,产生腰部酸痛、疲劳等不适感。
第二节 坐姿生理解剖基础
颈 胸 腰 骶 尾
椎：上段7节椎骨 椎：接下来12节椎骨 椎：再下面5节椎骨 骨：5块骶尾骨融合成一体 骨：4块骶尾骨融合成一体
颈椎
胸椎
腰 椎
骶骨
尾骨
椎 间 盘：每两节脊椎骨之间的软组织。由 于椎间盘软组织的变形，才使整个脊柱能 够实现弯曲活动。全部椎间盘的厚度之和 约占脊柱总长度的1／4，其中以腰椎段的 椎间盘为最厚，所以让人体上身腰部的可 能活动度较大。
座深：休息用椅40—43cm，工作用椅39—39cm
B 设置适当的靠背可使疲劳降低
C 大于90度的靠背可防止骨盆的旋转，增加坐姿 稳定性 且使坐姿更接近自然状态
座椅设计
设计原则和分类
设计细则
设计原则和分类
1. 座椅的形式与尺度及其功用有关
2. 座椅的尺度必须参照人体测量学数据确定 3. 身体的主要重量应由臀部坐骨结节承担 4. 座椅前缘处，大腿与椅子之间压力应尽量减小 5. 腰椎下部应提供支承，设置适当的靠背以降低背部紧张度 6. 椅垫必须有足够的垫料和适当的硬度，使其有助于体重压 力均匀地分布于坐骨结节区域
桌椅设计概述 坐姿生理解剖基础 坐椅的功能尺寸 坐垫与靠垫
第一节 桌椅设计概述
我国已经发布了一批有关家具的技术标准，如：
《GB/T3976-1983学校课桌椅功能尺寸》 《GB/T14774-1993工作椅一般人类工效学要求》 《GB/T3326～3328-1997办公桌、文件柜、衣柜等家 具外形尺寸标准》
第三节 座椅的功能尺寸
GB/T14774-1993规定为（360-480）mm
GB/T14774-1993规定与①相同
第四节 坐垫与靠垫
第五节 办公桌的功能尺寸
优 点
可免除站立时人体的足踝、膝部、臀部和脊椎等 关节部位受到静肌力，减少人体能耗，消除疲劳 坐姿比站立更有利于血液循环 有利于保持身体的稳定，这对精细作业更适
多用椅
这类座椅以多种功能为设计重点。它可能与桌子配合， 可能是工作、休息兼用，也可能是作为备用椅可以折叠 收藏起来。
设计细则
座高 座宽 靠背的宽度与高度 靠背角度
座深
座面倾角
扶手高
椅垫
座高：休息用安乐椅28—35cm，工作椅37—42cm
1. 适当的座高应使大腿保持水平，小腿垂直，双脚平放 于地面。 2. 座面不能过高，否则小腿悬空时，大腿受椅面前缘压 迫，使坐者感到不适，长时间这样坐着血液循环受阻， 小腿麻木肿胀。因此，座高一般按低身材人群设计，建 议座面前缘应比人体膝窝高度低3—5cm，且有半径为 2.5—5cm的弧度。
座宽：37—42cm
座宽必须能容纳身材粗壮的人。对单人使用的座椅， 参考尺寸是臀宽，以女性群体尺寸上限为设计根据， 对成排相邻放置的座椅，如剧场观众椅，则座宽应以 肘间距的群体上限位为设计基准，以避免拥挤压迫感。 座宽亦不能太大，如长时间坐姿作业，双臂应得到应 有的支承，如座宽太大，则肘部必须向两侧伸展以寻 求支承，这样会引起肩部疲劳。
在脚操作场合，坐姿保持身体处在稳定的 姿势，有利于作业。
缺点
限制了人体活动范围，尤其是需要上肢出力的场 合，往往需要站立作业，而频繁的起坐交替也会 导致废劳。 长期维持坐姿也会影响人体健康，招致腹肌松 弛，脊椎非正常弯曲，以及对某些内脏器官造 成损害，如消化器官与呼吸器官
坐姿太久也会造成下肢肿胀，静脉压力增 加．大腿局部受到压力，增加血液回流阻力， 引起不适感。
