桥(涵)台背回填

涵洞台背回填专项施工技术方案一、编制依据1、设计施工图纸2、招投标文件和施工承包合同3、《桥涵施工手册》交通部第一公路工程总公司主编1999年版4、《公路桥涵施工技术规范》JTJ 041－20005、《公路工程质量检验评定标准》JTG F80/1－2004二、工程概况本合同段起点桩号为K99+200，终点为K126+000，全长26.7公里，本标段内共计涵洞109道，其中明涵102道，暗涵6道，倒虹吸1道，涵洞长度在10m～15m。

由于在施工过程中需保证现行道路车辆通行以及受征地拆迁影响，涵洞在施工过程中采用半幅施工，现已完成多道涵洞的半幅施工，现因台背在半幅回填过程中出现大型压实机械无法作业，作业面小，小型压实机具不能保证台背回填的压实质量，鉴于以上情况，特制定本专项施工方案。

三、施工工艺1、对现已完成的半幅涵洞，在完成半幅涵洞的涵面铺装及进（出）口八字墙后，选用合格的天然砂砾对半幅进行简易回填，回填至涵面铺装以上50cm位置后将交通导改至回填的半幅涵洞上，进行剩余半幅涵洞的开挖施工，待剩余涵洞半幅主体施工完毕后，利用夜间在不影响交通的情况下，采用反开挖的方式，将前期半幅台背回填的砂砾挖出，挖至与剩余半幅涵洞回填位置，然后进行通涵台背回填。

2、施工管理人员及机械配备情况施工管理人员配备表施工机具设备配备表3、台背回填1）涵台背回填采用天然砂砾压实回填，确保工程质量，避免涵台背填土路基下沉现象的产生。

2）、涵洞施工完成后，当涵洞砌体砂浆或砼强度达到设计强度的75%时，方可进行回填。

台背回填范围下底宽不小于2m，上底宽按1：1的坡度放坡并开挖台阶至涵洞顶，保证填筑顶宽不小于两倍的跨径，同时按水平分层，对称填筑。

并按设计要求的压实度填筑、夯（压）实，压实度不小于96%。

2）、台背回填采用分层回填压实，每层回填厚度为20cm，每层表面平整，路拱合适。

3）、台背回填与路基接缝处开挖1m*1m的台阶。

4）、在机械填土时，除应按照上述规定办理外，涵洞顶上填土厚度必须大于0.5m时，才允许重型机械通过。

桥涵构筑物台背回填的质量掌控一、引言在道路工程中，由于桥涵台背处的回填是路基填土与桥涵结构物的连接部分，其与路基、桥涵结构物自身间产生的不均匀沉降，会造成路面混土面板断裂、产生跳车等通病，将直接影响行车的舒适感及道路的使用寿命。

因此，在工程施工中必须高度重视桥涵构筑物的台背回填质量。

二、桥涵构筑物台背回填施工质量掌控的要求桥涵构筑物台背回填是路基工程中的关键部分，为保证桥头路堤稳定，在施工中应克服认为结构物回填工程量小、操作空间小而往往被忽视，致使回填料子不符合要求，压实度达不到设计标准的现象。

在施工中应做到：1．桥涵构筑物台背回填应选择适合的料子并通过检验，除设计文件另有规定外，一般应尽可能采纳砂类土或渗水性土。

当采纳非渗水性土时，应在土中加入石灰、水泥等稳定料子进行处置。

所用机具应适应回填操作空间，若不适合用大型压路机碾压时，应尽量采纳小型手扶振动夯或手扶振动压路机压实。

2．桥涵构筑物台背填土范围：依照规定台背填土顺路线方向长度，顶部为距翼墙尾端不小于台高加2m；底部距基础内缘不小于2m；拱桥台背填土长度不应小于台高的3～4倍；涵洞填土长度每侧不应小于2倍孔径长度。

3．桥涵构筑物台背回填应适时分层回填压实，分层厚度一般规定每层15㎝，并应在桥台背墙或明显地方标明高度逐层填筑、逐层碾压检测。

检查频率每50㎡检验1点，不足50㎡时至少检验1点，每点都应合格。

4．桥台、涵身背后和涵洞顶部的填土压实度标准，从填方基底或涵洞顶部至路床顶面均与路基标准相同（除非另有文件规定）。

5．回填处如有泄水孔或其他构筑物时，肯定要按设计要求或设置碎石、粗砂或砾料层，以便实现泄水孔处过滤作用。

6．回填钢筋混凝上圆管时，必须注意两边对称同时进行，直至管顶。

回填时特别要注意管道两侧腋下的回填压实。

回填钢筋混凝土盖板涵时，只有在盖上钢筋混凝土板后才略回填。

当客观情况需要两侧不均匀填筑时，必须等到涵台（墙）的混凝土或圬工砌体的砂浆实现规定强度后才略进行。

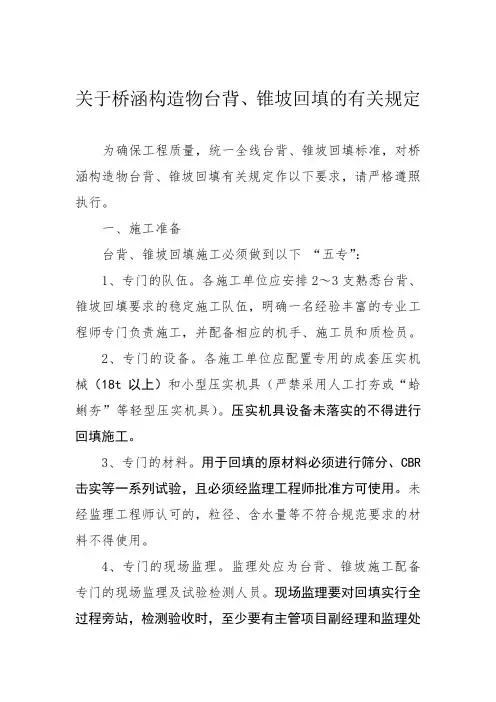

关于桥涵构造物台背、锥坡回填的有关规定为确保工程质量，统一全线台背、锥坡回填标准，对桥涵构造物台背、锥坡回填有关规定作以下要求，请严格遵照执行。

一、施工准备台背、锥坡回填施工必须做到以下“五专”：1、专门的队伍。

各施工单位应安排2～3支熟悉台背、锥坡回填要求的稳定施工队伍，明确一名经验丰富的专业工程师专门负责施工，并配备相应的机手、施工员和质检员。

2、专门的设备。

各施工单位应配置专用的成套压实机械（18t以上）和小型压实机具（严禁采用人工打夯或“蛤蜊夯”等轻型压实机具）。

压实机具设备未落实的不得进行回填施工。

3、专门的材料。

用于回填的原材料必须进行筛分、CBR 击实等一系列试验，且必须经监理工程师批准方可使用。

未经监理工程师认可的，粒径、含水量等不符合规范要求的材料不得使用。

4、专门的现场监理。

监理处应为台背、锥坡施工配备专门的现场监理及试验检测人员。

现场监理要对回填实行全过程旁站，检测验收时，至少要有主管项目副经理和监理处分管领导签字。

5、专门的资料。

应建立台背回填档案和影像资料，档案填写要及时、详实、整洁、清晰、内容齐全，不得涂改、挖补撕毁或重新抄写。

影像要清晰、全面。

资料要及时整理存档。

此外，台背回填前必须挖好台阶，做好基坑的排水清淤工作，确保施工现场不留积水。

二、回填范围1、长度：台背填土顺路线方向长度，一般路段底部距基础边缘为3米；基底承载力较好的路段可以适当减少，但不得小于2米；基底承载力较差的路段适当延长，但不得大于5米。

填方路段仰斜面坡比为1：1，反开槽或切方路段仰斜面坡比为1：0.75。

圆管涵台背回填每侧长度不应小于2倍孔径长度。

2、高度：桥梁与明涵的路面以下全部高度为回填高度；暗涵涵顶填土高度大于80cm时涵顶以下的全部高度为回填高度，填土高度不大于80cm时路面以下全部高度为回填高度。

3、宽度：宽度为全路幅，包括锥坡。

三、回填材料1、基础部分全部使用砂砾；对有地下水影响的地段，采用砂砾高出地下水位30cm填筑处理，方案报监理处签认。

《桥涵台背回填管理办法》为了加强公路工程施工质量，保障公路建成后平稳、舒适、畅通、安全的运营，在工程项目建设实施过程中，必须消灭、杜绝工程施工中出现的质量通病，常见病、多发病如桥（涵）头跳车、沥青路面松散、沉陷、裂缝等病害，强化工程质量保障体系，彻底消除其隐患。

根据有关技术标准，施工技术规范及设计图纸，特制定本办法。

1、基本要求（一）公路桥（涵）等台背回填要求 1、填是指结构物完成后，用符合要求的材料分层填筑结构与路基之间的遗留部分。

2、构物处的回填，应按图纸和监理工程师的要求进行。

回填时圬工强度的具体要求及回填时间应按《公路桥涵施工技术规范》（JTG/TF50－2011）有关规定执行。

3、回填材料除图纸另有规定外，必须选用透水性材料，如砂砾、碎石、碎（砾）石土等，或半刚性材料如石粉土等，或监理工程同意的其它材料：填料的最大粒径不得超过50mm。

在距路面基层以下1m处，顺路线方向长H×1.5m处，必须采用水泥含量为4-5 %的水泥稳定土分层填筑。

4、台背填土顺路线方向长度，顶部为距翼尾端不小于H×1.5m，底部距基础内缘不小于2m，拱桥台背填土长度不应小于台高的3-4倍，涵洞填土长度每侧不应小于2倍孔径长度。

5、台背的填土应分层填筑，每层松铺厚度不超过20cm，其应实度要求从填方基底至床顶面均为95％。

6、当用石矿填料时按《公路路面基层施工技术规范》（JTJ034-200）有关规定执行。

7、在回填压实施工中，应对称回填压实，并保持结构约完好无损，压路机达不到的地方，应使用小型机动夯具或监理工程师同意的其它方法压实。

如对结构物有损坏，承包人应自费进行补救，直到监理工程师验收合格为止。

8、需回填的基础应及时排水，若无法排除基坑积水时，则应采用砂砾材料回填，并在水中分层铺筑，直到回填该处的水全部被回填的砂砾材料所掩盖，并达到充分压实的程度时，再进行充分夯实。

9、监理工程师应对结构物回填全过程旁站。

桥台台背回填规范桥台台背回填工程是指在施工桥台时，将台背部分回填，以提高桥台的稳定性和承载能力。

下面是桥台台背回填的规范要求：一、回填物质选择1. 回填材料应为优质碎石、砂土或经专门处理的填料。

2. 回填材料的粒径应符合设计要求，不得含有任何有害物质。

二、施工要求1. 在进行桥台台背回填前，应保证台基的平整和干燥，同时清除台基上的杂物和沉降土。

2. 回填材料应按照设计要求进行分层回填，每层厚度不得超过50cm。

3. 每层回填应均匀铺设，并采取湿法或喷水方法进行压实，以确保回填材料的密实度。

4. 回填材料的湿度应控制在合理范围，过于湿润或过于干燥都会影响回填材料的密实度。

5. 回填材料的厚度应逐层递减，从桥台顶部向下逐渐减小，以减小土压力对桥台的影响。

6. 回填料与桩基、护坡等部位应采取合理的连接方式，以确保整体的结构稳定。

三、质量验收1. 桥台台背回填结束后，应进行质量验收。

验收内容包括回填材料的粒径、密实度、平整度等。

2. 回填材料的粒径应符合设计要求，不得有过多的细颗粒和杂质。

3. 回填材料的密实度应满足工程设计要求，达到设计强度要求。

4. 回填材料的平整度应符合规范要求，不得有明显的高低起伏。

5. 如有不符合要求的情况，应及时进行整改，确保桥台台背回填的质量和稳定性。

总结：桥台台背回填是桥梁施工中重要的一环，对桥梁的稳定性和承载能力有重要影响。

遵循以上规范要求，能够确保桥台台背回填的施工质量，保证桥梁的安全使用。

同时，在施工过程中需要密切配合各相关部门和专业人员，严格按照规范要求进行施工，确保桥台台背回填工程的质量和安全。

桥涵台背回填施工方案S10
一、引言
随着交通基础设施建设的不断发展，桥梁与隧道的建设日益成为重要的工程领域之一。

而桥涵台背回填施工方案S10则是其中的一个重要环节。

本文将围绕桥涵台背回填施工方案S10展开详细讨论。

二、工程概况
1. 工程名称
桥涵台背回填施工方案S10
2. 工程地点
位于某市某区
3. 工程背景
该工程是为了满足当地道路交通发展需求，以及提升区域交通运输效率而展开的。

三、施工方案设计
1. 施工原理
•根据地基土的特性和设计要求，选择适当的回填材料。

•通过合理的施工工艺和方法进行回填，确保施工质量和效率。

2. 施工步骤
步骤一：准备工作
•对施工现场进行清理和整理。

•准备所需的施工设备和材料。

步骤二：回填施工
•按照设计要求，对桥涵台背进行逐层回填。

•注意回填材料的均匀性和压实度。

步骤三：质量验收
•对施工完成后的回填工程进行质量验收。

3. 施工注意事项
•严格按照设计图纸和规范要求进行施工。

•确保施工过程中的安全和环保要求。

四、效果展示
•桥涵台背回填后的均匀平整，符合设计要求。

•回填部分与周边土体连接紧密。

五、后续工作
•对施工完成后的桥涵台背进行定期检测和维护，确保工程的长期稳定性。

结语
桥梁隧道工程是一项复杂而重要的工程，桥涵台背回填施工方案S10作为其中的一个环节，需要严格按照设计要求和施工流程进行操作，以确保工程质量和安全性。

希望本文能为该工程提供一定的参考和指导。

三背回填的技术要求桥台、涵台、挡土墙三背回填是公路施工的薄弱环节，是公路施工的关键控制点，回填质量的好坏，将直接影响工程质量。

为防止三背回填不到位造成桥头、涵尾跳车，挡土墙台背路面下陷，确保工程质量，根据有关技术规范及技术文件要求，特向各工区提出该项技术要求，望各个区严格遵照执行。

一、工艺流程及填料选择工作准备→回填部位排水→回填部位清理→开挖纵向搭接台阶→确认回填厚度做好刻度标识→基底夯实→检测合格→机械配合人工铺料→小型夯实机配合压路机碾压→检验合格→上层铺料。

1、三背回填前首先要清理基底，基底要清理干净、彻底，不得混有杂物，将表面的树根、杂草、垃圾等杂物都处理完毕，清除干净。

清理后全面进行填前碾压，压实度达到规定要求。

2、三背回填材料均应是透水性材料或设计规定的材料，严禁采用膨胀土、高液限粘土、腐殖土、盐渍土、淤泥、等不合格材料，填料中不应含有机物，草皮、树根、等杂物或生活垃圾，且填料最大粒径控制在2/3层厚以内，如有设计规定，将按设计文件严格执行。

3、三背回填必须和挖方路基、填方路基有效搭接，纵向接缝必须设台阶。

4、必须分层填筑压实，每层表面平整，路拱合适。

5、结构物强度达到设计强度的100%以上时方可开始填筑。

6、填方全部完成后，为防止地面积水，基坑回填完成后应略高于地面5～10cm。

7、必须经过监理许可方可进行结构物基坑的回填，施工回填前和施工过程中，现场技术人员留取隐蔽工程的影像资料，且必须经过验收认可。

二、桥台台背回填1、选择适宜且经过检验合格的透水性材料进行回填，一般应尽可能采用砂类土或渗水性土，所用机具应适应回填操作空间，若不适宜用大型压路机碾压时，应尽量采用小型手扶振动夯或手扶振动压路机压实。

2、桥台回填纵向填筑长度见下图，以距桥台前墙底面外边缘不小于2.0m作为下界宽，以下界宽边缘向上按1：1.5的放坡线与路床顶面的交点作为上界宽；横向填筑宽度为路基全宽，桥台台背填筑应与锥坡填筑同步进行，并按设计宽度一次填足。

桥涵台背回填施工作业指导书当桥涵台背备回填条件时必须及早回填且掌握进度服从质量的原则。

1、桥头或涵洞台背在路基施工中可预留出来或回填前进行二次开挖，回填前基底要清理至原地面以下可用土层，而且必须经过处理使密实度达到重型压实标准的95%以上，基底部分预留范围顺路线方向单侧不应小于8米。

2、桥涵台背回填不必刻意追求透水性材料。

事实上砂砾等透水性材料在没有结合料、无侧限的情况下是永不固结的，总是处在松散重组状态，它的坚实的外表给人一种假象，所以下沉是必然的，跳车也是必然的。

只有采用非透水性材料回填才能解决跳车问题。

如果采用非透水性材料回填时，贴近台背或涵身处应铺设30cm宽透水层，桥涵台背底脚处在浇注前应预留不小于Ф100的泄水孔，间距在5－10m，使土体内的游离水在桥底或涵底顺利通。

当采用透水性材料回填时，必须掺配一定剂量的水泥等外掺剂，使之形成半刚性结构（其无侧限抗压强度应不低于上基层标准），必要时可预留泄水孔。

3、产生桥涵台背土方沉降的因素很多，有设计方面的，有施工方面的，但主要原因是密实度问题。

要消除桥头跳车这一质量通病，桥涵台背回填土方必须达到超密实状态，以其超前实现其永久性变形和迅速减少残余弯沉值。

经多年实践证明这是解决桥头跳车的极为有效的方法。

因此规定桥涵台背回填土方的密实度必须大于或等于重型压实标准的100%（高等级公路可尝试达到105%）。

密实度必须层层检验，点点合格，每层每车道不少于1点，检测点位置距台背2m以内，在没有接到合格检验单之前禁止继续回填，否则必须返工重做。

桥涵台背回填一般不应选择免检性材料（如大粒径碎石等），每层压实厚度以不超过20cm为宜，并在台背表面等距离打上标记，从上到下依次标注序号。

4、重型标准击实试验宜在现场取样，即当土方卸到桥涵台背施工现场或附近时从中取样，这样做出的试验结果更具有准确性和可靠性。

5、柱式桥台填筑必须和锥坡同步进行，同时考虑两侧对称，回填完成后再浇注盖梁。

桥涵构造物基坑和台背回填施工作业指导书台背回填的质量直接关系到竣工后行车的舒适性和安全性，为了最大可能地消除桥头跳车和减少不均匀沉降，确保基坑和台背回填的施工质量，根据技术规范、合同条款、设计图纸的有关规定，制定以下作业指导意见。

落实组织机构、责任到人、专项管理各标段在基坑和台背回填开工前，要求落实组织机构、责任到人，由专业队伍施工(各标段建议定为 2-3 支)，实行专项管理，并做好质量追究责任档案；每一个构造物的基坑及台背回填必须设专人负责。

该现场负责人必须能熟练掌握台背回填的专业知识和施工操作要点，具有一定的施工经验和管理能力，坚持现场盯岗，驻地监理也要设专人负责，坚持旁站，对每层填土的压 (夯)实进行有效的监督和检查。

严格按照规范、合同、图纸的要求进行施工，加强对每道工序和环节的检查与验收，每标段第一个开工的台背回填实行首件工程认可制，形成样板工程，写出总结，经监理工程师验收后，全合同段按此进行施工。

同时要求各施工与监理单位将每一个台背施工队伍及相关人员经驻地办考核、认可后将名单统一报总监办备案，形成专项管理。

施工现场树立标牌，标牌尺寸参照小结构物标示牌尺寸规定。

内容有：A: 合同号、施工桩号、施工负责人、质检员、监理负责人、监理员。

B：施工要求(含各种技术参数等)一、基坑回填施工1、基坑回填前要清理基底，必须清理干净、彻底，不得有杂物。

结构物基坑回填必须采用监理工程师批准的能够充分压实的材料和机具，不能用草皮土、垃圾和有机土等不适材料回填。

2、未经监理工程师许可，不允许承包人擅自对结构物基坑进行回填。

回填前施工单位和监理工程师必须留取隐蔽工程影像资料，且隐蔽工程必须经过监理工程师验收。

3、压实度要求≥90%，要分层进行碾压夯实，分层厚度宜小于 15cm，用小型压实或者夯实设备进行碾 (夯)实。

4、回填时圬工强度的具体要求及回填时间，应按《公路桥涵施工技术规范》(JTJ041-2000)有关规定及设计图纸要求执行。

第五节：桥涵台背回填施工一、施工前的监理要点（一）按照施工规范的要求，施工单位在桥涵两侧开挖合格的断面确定回填范围，顺路线方向长度，顶部为距翼墙尾端不小于台高2米；底部距基础内缘不小于2米，涵洞回填以良好透水性材料尤其砂砾为佳，长度每侧不小于2倍的孔径长度，沿路基方向挖成30cm高的台阶；（二）桥涵洞台背回填必须在梁板安装隐蔽工程验收合格，且各种部件均有足够强度后，分层对称填筑。

台背填土宜与锥坡同时填筑。

；（三）砂砾石的材料要求如下：1、砂砾要求具备良好的级配，透水性良好，质地坚硬，不含杂质；砾径为5~75mm，含泥量不大于5%；2、不允许用山皮土，风化石子，不稳定矿渣代替；3、砂砾石应按规定频率做好试验检测，每批（500t以下）或不同产地的材料至少做二次筛分析、含泥量试验，至少一次磨耗率或压碎值试验，以确定该砂砾是否能用于台背回填。

二、施工中的监理要点（一）路基质量复验合格后，应及时摊铺并做到边摊铺边碾压。

（二）运到工地的砂砾石应粗细均匀，运料及摊铺宜先远后近，循序进行。

（三）宜用机械进行摊铺。

摊铺过程中，严禁用四齿耙拉平料堆，造成粗细料分离而局部集中。

若有空隙之处应用细粒填实。

（四）厚度松铺系数由实践确定，一般可用1.2~1.3之间的松铺系数摊铺后进行试压。

为有利于砂砾压实，砂砾石表面宜湿润，如需洒水，必须控制水量，防止泡软下层土路基；（五）台背填土应分层，要求在台背画出分层的明显界线，每层松捕厚度不得超过20cm，采用小型压实设备，每层的松铺厚度不大于15cm。

砂砾层的每层压实厚度一般为20cm为宜，分层摊铺，分层碾压。

如在进行台背填筑以前，台背区以外的路基尚未填筑，台背填筑的施工长度一般应大于50m；如台背以外的路基已经填筑压实，则应将已填筑压实路基端部开挖成台阶状，以保证新、老压实区沉降变形的均匀性。

（六）碾压宜用双轮压路机（8~10t），自路边压向路中；碾压轮迹应重叠，重叠宽度≮30cm；碾压速度一般不超过30m/min，碾压后的轮迹深度≯10mm。
