华为数通产品链路聚合介绍

链路聚合技术介绍一、聚合原理链路聚合技术是一种将多个物理链路组合成一个逻辑链路的方法，以提高网络的带宽和可靠性。

通过链路聚合，可以将多个物理链路捆绑在一起，形成一个聚合链路，从而提供更高的带宽和冗余性。

二、聚合类型链路聚合可以根据不同的标准进行分类。

根据聚合链路的动态性，可以分为静态聚合和动态聚合。

静态聚合是指预先配置好的聚合链路，而动态聚合则是指根据网络状况动态调整的聚合链路。

根据聚合链路的实现方式，可以分为以太网聚合和IP层聚合。

三、聚合优势链路聚合技术具有以下优势：1. 提高带宽：通过将多个物理链路组合在一起，可以提供更高的带宽，满足高带宽应用的需求。

2. 增加冗余性：通过捆绑多个物理链路，可以提供冗余性，确保网络的高可用性。

3. 简化网络管理：通过链路聚合，可以将多个物理链路统一管理，简化网络管理的复杂性。

四、聚合协议链路聚合通常使用以下协议：1. LACP（Link Aggregation Control Protocol）：是一种用于动态建立链路聚合的协议，通过LACP协议，可以自动发现可用的物理链路并建立聚合链路。

2. LAG（Link Aggregation Group）：是一种静态配置的链路聚合方式，需要在网络设备上手动配置LAG参数，以建立聚合链路。

五、聚合实现链路聚合的实现需要考虑以下几个方面：1. 确定聚合方式：根据实际需求选择静态聚合或动态聚合方式。

2. 选择物理链路：选择可用的物理链路进行聚合。

3. 配置聚合参数：根据所选的聚合方式和物理链路，配置相应的聚合参数，如MAC地址、IP地址等。

4. 测试聚合链路：在配置完成后，需要对聚合链路进行测试，确保其正常工作。

六、聚合模式常见的链路聚合模式包括负载均衡和主备两种模式。

在负载均衡模式下，数据流量会被均匀分配到各个物理链路上，以充分利用带宽资源。

在主备模式下，主链路用于数据传输，备链路则作为主链路的备份，以提高网络的可靠性。

华为交换机链路聚合交换机1上：[Huawei]dis stp brief//查看生成树MSTID Port Role STP State Protection0 GigabitEthernet0/0/1 DESI FORWARDING NONE0 GigabitEthernet0/0/2 DESI LEARNING NONE0 GigabitEthernet0/0/3 DESI LEARNING NONE交换机2上：[Huawei]dis stp briefMSTID Port Role STP State Protection0 GigabitEthernet0/0/1 ROOT FORWARDING NONE0 GigabitEthernet0/0/2 ALTE DISCARDING NONE0 GigabitEthernet0/0/3 ALTE DISCARDING NONE//2和3端口是阻塞的1、配置链路聚合的手工模式：（目的：通过链路聚合实现两台主机间带宽提升，在LSW1和LSW2之间的三条链路上分担负载，当一条断开时，其他两条可用重新形成聚合通道）在两个交换机上同时做如下的配置：[Huawei]undo info-center enable //关闭信息提示[Huawei]interface Eth-Trunk 1 //建立聚合通道1[Huawei-Eth-Trunk1]mode manual load-balance //使用手工模式[Huawei-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3//把1、2、3端口加入到Eth-Trunk 1中[Huawei]dis stp briefMSTID Port Role STP State Protection0 Eth-Trunk1 ROOT FORWARDING NONE//生成树中已经没有端口，只有聚合通道[Huawei]dis interface Eth-Trunk 1信息中出现BW: 3G//总带宽已经变成3G此时可以shutdown一个端口，再次查看聚合通道的状态。

链路聚合技术介绍
链路聚合技术是一种将多个不同链路或网络连接合并成一个更强大和可靠的连接的技术。

它旨在提高数据传输的速度和可靠性，以满足现代社会对高速网络的需求。

在过去，人们通过单一的网络连接来传输数据，这种传输方式存在一些限制，比如速度慢、容易中断等。

为了解决这些问题，链路聚合技术应运而生。

它通过同时使用多个网络连接来传输数据，从而提高了传输速度和可靠性。

链路聚合技术的工作原理是将多个网络连接合并成一个虚拟连接，使得数据可以同时通过多个连接进行传输。

这样做的好处是，即使其中一个连接出现故障，数据仍然可以通过其他连接继续传输，从而保证传输的连续性和可靠性。

链路聚合技术可以应用于多个领域，比如互联网接入、企业网络和数据中心等。

在互联网接入方面，链路聚合技术可以提供更快速的网页加载速度和更稳定的网络连接，从而改善用户的上网体验。

在企业网络方面，链路聚合技术可以提供更高的带宽和更可靠的网络连接，满足企业对数据传输的需求。

在数据中心方面，链路聚合技术可以提高数据传输的效率和可靠性，从而提升整个数据中心的性能。

总的来说，链路聚合技术是一种通过同时使用多个网络连接来提高
传输速度和可靠性的技术。

它可以应用于多个领域，提供更快速、更稳定和更可靠的网络连接。

随着科技的不断发展，链路聚合技术有望在未来得到更广泛的应用。

相信通过不断的创新和发展，链路聚合技术将为人们的生活带来更多便利和可能性。

配置手工负载分担模式链路聚合示例组网需求如图1所示，S9300-A和S9300-B之间的链路为某城域网骨干传输链路之一，要求S9300-A和S9300-B之间的链路有较高的可靠性，并在S9300-A和S9300-B之间实现数据流量的负载分担。

图1 配置手工负载分担模式链路聚合组网图配置思路采用如下的思路配置负载分担链路聚合：1.创建Eth-Trunk。

2.加入Eth-Trunk的成员接口。

说明：创建Eth-Trunk后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。

如果当前模式已经配置为其它模式，可以使用mode命令更改。

数据准备为完成此配置例，需准备的数据：•链路聚合组编号。

•Eth-Trunk的成员接口类型和编号。

操作步骤1.创建Eth-Trunk# 配置S9300-A。

<Quidway> system-view[Quidway] sysname S9300-A[S9300-A] interface eth-trunk 1[S9300-A-Eth-Trunk1] quit# 配置S9300-B。

<Quidway> system-view[Quidway] sysname S9300-B[S9300-B] interface eth-trunk 1[S9300-B-Eth-Trunk1] quit2.加入Eth-Trunk的成员接口# 配置S9300-A。

[S9300-A] interface gigabitethernet 1/0/1[S9300-A-Gigabitethernet1/0/1] eth-trunk 1 [S9300-A-Gigabitethernet1/0/1] quit[S9300-A] interface gigabitethernet 1/0/2[S9300-A-Gigabitethernet1/0/2] eth-trunk 1 [S9300-A-Gigabitethernet1/0/2] quit[S9300-A] interface gigabitethernet 1/0/3[S9300-A-Gigabitethernet1/0/3] eth-trunk 1 [S9300-A-Gigabitethernet1/0/3] quit# 配置S9300-B。

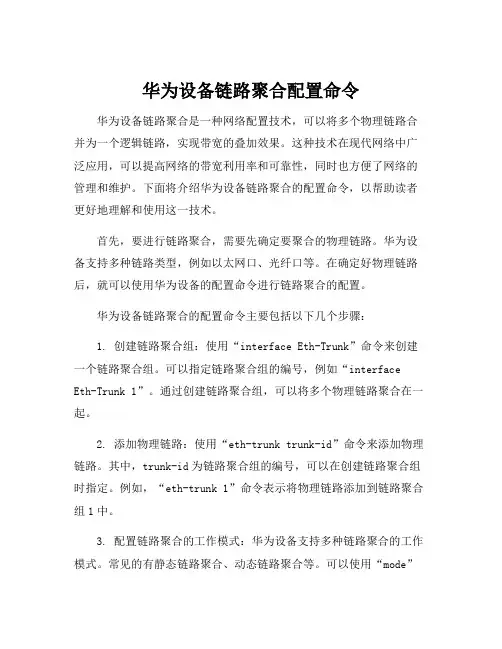

华为设备链路聚合配置命令华为设备链路聚合是一种网络配置技术，可以将多个物理链路合并为一个逻辑链路，实现带宽的叠加效果。

这种技术在现代网络中广泛应用，可以提高网络的带宽利用率和可靠性，同时也方便了网络的管理和维护。

下面将介绍华为设备链路聚合的配置命令，以帮助读者更好地理解和使用这一技术。

首先，要进行链路聚合，需要先确定要聚合的物理链路。

华为设备支持多种链路类型，例如以太网口、光纤口等。

在确定好物理链路后，就可以使用华为设备的配置命令进行链路聚合的配置。

华为设备链路聚合的配置命令主要包括以下几个步骤：1. 创建链路聚合组：使用“interface Eth-Trunk”命令来创建一个链路聚合组。

可以指定链路聚合组的编号，例如“interface Eth-Trunk 1”。

通过创建链路聚合组，可以将多个物理链路聚合在一起。

2. 添加物理链路：使用“eth-trunk trunk-id”命令来添加物理链路。

其中，trunk-id为链路聚合组的编号，可以在创建链路聚合组时指定。

例如，“eth-trunk 1”命令表示将物理链路添加到链路聚合组1中。

3. 配置链路聚合的工作模式：华为设备支持多种链路聚合的工作模式。

常见的有静态链路聚合、动态链路聚合等。

可以使用“mode”命令来配置链路聚合的工作模式。

例如，“mode static”表示使用静态链路聚合的模式。

4. 配置链路聚合的链路调度算法：链路调度算法可以用来决定数据流经过聚合链路的方式。

华为设备支持多种算法，例如基于源MAC地址的分配、基于目的MAC地址的分配等。

可以使用“load-balance”命令来配置链路调度算法。

例如，“load-balance src-dst-mac”表示使用基于源MAC地址和目的MAC地址的分配算法。

5. 配置链路聚合的其他参数：除了上述命令外，还可以使用其他命令来配置链路聚合的其他参数。

例如，“link-mode”命令用来配置链路聚合组的链路模式，可以选择为主备模式或平衡模式；“link-aggregation mode”命令用来配置链路聚合组的链路聚合模式，可以选择为静态链路聚合或动态链路聚合。

华为交换机链路聚合配置命令1 华为交换机的链路聚合配置华为交换机的链路聚合是指在短暂的网络出现故障时候，可以将几条物理线路聚合，形成逻辑上的一条虚拟通路，提供更高的可靠性和负荷均衡。

1.1 配置步骤下面介绍华为交换机支持的链路聚合配置的步骤：（1）登录华为交换机，进入命令模式。

（2）首先需要配置聚合数量和备用系数:QinQ aggregation interface number xQinQ aggregation spare-ratio y其中，x代表聚合组接口数；y代表源开关检测时间，比如 "0"代表立即把连接移除，"6"表示等待6s后把连接移除，"12"表示等待12s 再把连接移除。

（3）然后配置聚合类型:QinQ aggregation mode x其中，x代表聚合模式："fixed"表示固定负载均衡模式（将流量依然平均分配给eBGP的每个聚合接口），"adaptive"表示自适应负载均衡模式（根据网络状况自动选择最优的聚合接口，保证性能的最优利用）。

（4）在配置完上面的信息后，接着连接并启用链路聚合:Link aggregation group x（5）最后，通过设置port channel口绑定序号，来实现聚合多条物理线路:Link-aggregation group x mode x其中，x表示聚合口编号，x表示聚合模式（static为静态聚合和dynamic为动态聚合），可以使用display link-aggregation x命令，来检查聚合接口名称，以及它们绑定的端口。

1.2 注意事项在华为交换机的链路聚合配置中，需要注意以下几点：（1）确保所有参与聚合的接口当前状态都是up，否则聚合操作将会失败。

（2）保证所有参与聚合的接口都处于同一VLAN环境下，或者是处于统一tag中。

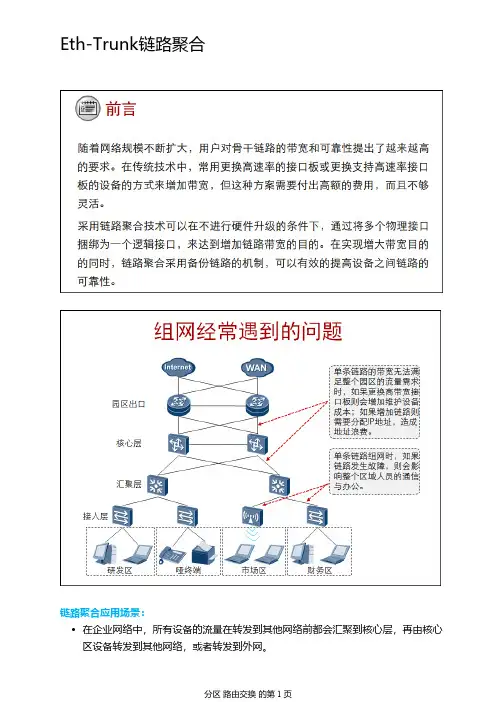

在企业网络中，所有设备的流量在转发到其他网络前都会汇聚到核心层，再由核心区设备转发到其他网络，或者转发到外网。

•链路聚合应用场景：Eth-Trunk 链路聚合因此，在核心层设备负责数据的高速交换时，容易发生拥塞。

•在核心层部署链路聚合，可以提升整个网络的数据吞吐量，解决拥塞问题。

••把两台设备之间的多条物理链路聚合在一起，当做一条逻辑链路来使用。

•两台设备可以是一对路由器，一对交换机，或者一台路由器和一台交换机。

•一条聚合链路可以包含多条成员链路，华为的ARG3系列路由器和X7系列交换机上默认最多为8条。

•提高链路带宽。

•提供高可靠性。

•实现负载均衡。

••链路聚合概述：•链路聚合模式：•M代表活动成员链路，用于在负载均衡模式中转发数据。

•N代表非活动链路，用于冗余备份。

•••••链路聚合条件：VLAN、Trunk、Hybird配置一致•链路聚合负载分担类型：基于数据流（区别数据包）根据源MAC地址进行负载分担；1.根据目的MC地址进行负载分担；2.3.根据源IP地址进行负载分担；4.根据目的IP地址进行负载分担；5.根据源MAC地址和目的MAC地址进行负载分担；根据源IP地址和目的IP地址进行负载分担；6.根据VLAN、源物理端口等对L2、IPv4、IPv6和MPLS报文进行增强型负载分担。

7.链路聚合配置（手工）：•••••链路聚合配置（LACP ）：lacp preempt enablelacp preempt delay 10load-balance 开启抢占，默认30s 延迟配置抢占延迟时间配置负载均衡模式lacp priority 1配置优先级，越低越优先•分区路由交换的第11 页。

华为交换机动态链路聚合命令华为交换机动态链路聚合命令一、动态链路聚合简介动态链路聚合（Dynamic Link Aggregation，DLA）是一种将多个物理链路绑定成一个逻辑链路的技术。

通过将多个物理链路绑定成一个逻辑链路，可以提高网络带宽、提高网络可靠性和实现负载均衡等功能。

在华为交换机中，动态链路聚合可以通过LACP协议实现。

LACP协议是一种标准化的协议，可以实现交换机之间的动态链路聚合。

二、配置动态链路聚合命令1. 创建Link Aggregation Group（LAG）在华为交换机中创建Link Aggregation Group需要使用以下命令：[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-aggregation group 1[Switch-GigabitEthernet0/0/1] quit其中，gigabitethernet 0/0/1表示需要绑定的物理接口，group 1表示创建的LAG编号。

2. 配置LAG属性创建好LAG后，还需要对LAG进行属性配置。

以下是常用的LAG属性配置命令：[Switch] interface Eth-Trunk 1[Switch-Eth-Trunk1] mode lacp-static[Switch-Eth-Trunk1] lacp priority 32768[Switch-Eth-Trunk1] quit其中，mode lacp-static表示LAG使用静态LACP模式，lacp priority 32768表示LAG的优先级为32768。

3. 配置物理接口将物理接口绑定到LAG上需要使用以下命令：[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] quit4. 查看LAG状态查看创建好的LAG状态需要使用以下命令：[Switch] display link-aggregation summary其中，可以查看到LAG的编号、状态、绑定的物理接口等信息。

华为链路聚合2种模式配置第⼀：⼿⼯负载分担模式interface Eth-Trunk10#interface GigabitEthernet0/0/1eth-trunk 10#interface GigabitEthernet0/0/2eth-trunk 10查看链路聚合端⼝信息[s5700-1]dis eth-trunkEth-Trunk10's state information is:WorkingMode: NORMAL Hash arithmetic: According to SIP-XOR-DIPLeast Active-linknumber: 1 Max Bandwidth-affected-linknumber: 8Operate status: up Number Of Up Port In Trunk: 2--------------------------------------------------------------------------------PortName Status WeightGigabitEthernet0/0/1 Up 1GigabitEthernet0/0/2 Up 1[s5700-1]第⼆：LACP模式配置interface Eth-Trunk10mode lacp-staticmax active-linknumber 2#interface GigabitEthernet0/0/1eth-trunk 10lacp priority 100#interface GigabitEthernet0/0/2eth-trunk 10lacp priority 100#interface GigabitEthernet0/0/3eth-trunk 10查看链路聚合状态[s5700-1]dis eth-trunkEth-Trunk10's state information is:Local:LAG ID: 10 WorkingMode: STATICPreempt Delay: Disabled Hash arithmetic: According to SIP-XOR-DIPSystem Priority: 100 System ID: 4c1f-cc9c-79e3Least Active-linknumber: 1 Max Active-linknumber: 2Operate status: up Number Of Up Port In Trunk: 2--------------------------------------------------------------------------------ActorPortName Status PortType PortPri PortNo PortKey PortState Weight GigabitEthernet0/0/1 Selected 1GE 100 2 2609 10111100 1GigabitEthernet0/0/2 Selected 1GE 100 3 2609 10111100 1GigabitEthernet0/0/3 Unselect 1GE 32768 4 2609 10100000 1Partner:--------------------------------------------------------------------------------ActorPortName SysPri SystemID PortPri PortNo PortKey PortState GigabitEthernet0/0/1 32768 4c1f-ccc0-2607 32768 2 2609 10111100 GigabitEthernet0/0/2 32768 4c1f-ccc0-2607 32768 3 2609 10111100 GigabitEthernet0/0/3 32768 4c1f-ccc0-2607 32768 4 2609 10100000[s5700-1]第三：LACP模式，不配置优先级interface Eth-Trunk10mode lacp-static#interface GigabitEthernet0/0/1eth-trunk 10#interface GigabitEthernet0/0/2eth-trunk 10#查看链路聚合信息[Huawei]dis eth-trunkEth-Trunk10's state information is:Local:LAG ID: 10 WorkingMode: STATICPreempt Delay: Disabled Hash arithmetic: According to SIP-XOR-DIP System Priority: 32768 System ID: 4c1f-ccd9-7698Least Active-linknumber: 1 Max Active-linknumber: 8Operate status: up Number Of Up Port In Trunk: 2--------------------------------------------------------------------------------ActorPortName Status PortType PortPri PortNo PortKey PortState Weight GigabitEthernet0/0/1 Selected 1GE 32768 2 2609 10111100 1 GigabitEthernet0/0/2 Selected 1GE 32768 3 2609 10111100 1 Partner:--------------------------------------------------------------------------------ActorPortName SysPri SystemID PortPri PortNo PortKey PortState GigabitEthernet0/0/1 32768 4c1f-cc16-3faa 32768 2 2609 10111100 GigabitEthernet0/0/2 32768 4c1f-cc16-3faa 32768 3 2609 10111100 [Huawei]。

链路聚合与堆叠技术
链路聚合（Link Aggregation）与堆叠技术（Stacking）是两种常用于增强网络连接可靠性和带宽的技术。

以下是这两种技术的详细介绍：
链路聚合（Link Aggregation）
链路聚合是一种增加网络带宽的技术，通过将多个物理链路组合成一个逻辑链路，来实现更高的数据传输速率。

当网络发生故障时，聚合链路能够提供更高的可用性。

链路聚合的工作原理是，当多个物理链路被聚合在一起后，它们被视为一个单独的逻辑链路。

这样可以在不改变上层协议的情况下，增加数据的传输带宽。

当某个物理链路出现故障时，聚合路由协议能够快速检测到，并将数据流量自动切换到其他可用的物理链路上。

堆叠技术（Stacking）
堆叠技术是一种增强网络设备可靠性的技术，通过将多个网络设备连接在一起，形成一个逻辑上的单一设备。

堆叠技术可以让多台网络设备作为一个整体来工作，共享资源和状态信息。

这样可以实现设备间的负载均衡，避免某个设备过载的情况发生。

当某个设备出现故障时，堆叠技术能够自动将流量切换到其他设备上，保证网络的连通性和稳定性。

总的来说，链路聚合和堆叠技术都是为了增强网络的可靠性和性能。

在实际应用中，可以根据网络的具体需求来选择合适的技术。

华为设备上的链路聚合的作用链路聚合：提升华为设备性能的利器什么是链路聚合链路聚合是一种技术，旨在通过将多个物理链路合并成一个逻辑链路，从而提升网络设备的带宽和可靠性。

华为设备中广泛应用的链路聚合技术，能够将多个传输链路进行绑定，形成一个高带宽、高可靠性的链路连接。

链路聚合的工作原理链路聚合通过将多个物理链路绑定在一起，以形成一个逻辑链路来提供高带宽和可靠性。

以下是链路聚合的一些主要特点：1. 带宽增加通过将多个链路合并在一起，链路聚合技术可以显著增加网络设备的总带宽。

例如，如果一个链路的带宽为1Gbps，将两个链路进行聚合，则总带宽将增加到2Gbps。

2. 可靠性提高链路聚合技术还可以提高网络的可靠性。

当一个链路故障时，其他正常的链路会自动接管数据传输，确保网络的连通性和数据的可靠性。

这种冗余设计大大降低了网络故障对业务的影响。

3. 可扩展性增强链路聚合技术使得网络设备具备了更好的可扩展性。

通过添加更多的链路，可以随时增加网络带宽，以适应不断增长的业务需求。

4. 负载均衡链路聚合技术还可以实现负载均衡。

当多个链路同时存在并工作时，链路聚合能够智能地将数据均匀地分配到各个链路上，从而提高数据传输的效率和性能。

链路聚合在华为设备中的应用华为设备广泛应用链路聚合技术，以提升网络性能和可靠性。

以下是一些华为设备上链路聚合的主要应用场景：1. 数据中心网络在数据中心网络中，链路聚合技术可以提供高带宽和冗余设计，确保数据中心的高可用性和高性能。

通过使用链路聚合，数据中心可以实现更高的负载均衡和容错能力，以满足对大规模数据交换和处理的需求。

2. 企业网络在企业网络中，链路聚合技术可以帮助企业提供更可靠、更高带宽的网络连接。

无论是企业的内部网络还是与外部网络的连接，链路聚合技术都可以提高网络的稳定性和性能，确保企业网络的畅通与高效。

3. 运营商网络在运营商网络中，链路聚合技术被广泛应用于宽带接入、移动通信和数据传输等领域。

华为链路聚合技术链路聚合（Link Aggregation）是将—组物理接⼝捆绑在⼀起作为⼀个逻辑接⼝来增加带宽的⼀种⽅法，⼜称为多接⼝负载均衡组（Load Sharing Group）或链路聚合组（Link Aggregation Group），相关的协议标准请参考IEEE802.3ad。

通过在两台设备之间建⽴链路聚合组，可以提供更⾼的通讯带宽和更⾼的可靠性。

链路聚合不仅为设备间通信提供了冗余保护，⽽且不需要对硬件进⾏升级。

配置⼿⼯负载分担模式链路聚合当需要增加两台设备之间的带宽或可靠性，⽽两台设备中有⼀台不⽀持LACP协议时，可在Switch设备上创建⼿⼯负载分担模式的Eth-Trunk，并加⼊多个成员接⼝增加设备间的带宽及可靠性Eth-Trunk的创建、成员接⼝的加⼊都需要⼿⼯配置完成，没有LACP （linkAggregation Control Protocol ）协议报⽂的参与⼿⼯负载分担模式允许在聚合组中⼿⼯加⼊多个成员接⼝，所有的接⼝均处于转发状态，分担负载的流量配置SW1和SW2之间G1到G3⼝的eth-trunk[SW1]interface Eth-Trunk 1[SW1-Eth-Trunk1]mode manual load-balance — 缺省情况下，Eth-Trunk 的⼯作模式为⼿⼯负载分担模式。

该命令不会显⽰到现有配置。

如果本端配置⼿⼯负载分担模式Eth-Trunk ，那么对端设备也必须要配置⼿⼯负载分担模式Eth-Trunk[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3 -– 直接把接⼝加⼊以太通道，物理接⼝下会⾃动添加配置或interface GigabitEthernet0/0/1eth-trunk 1 //在物理成员接⼝下加⼊eth-trunk修改eth-trunk的链路类型interface Eth-Trunk1port link-type trunk —在逻辑接⼝⽽⾮物理接⼝下完成链路类型的修改⽀持任意类型的以太类型（access、trunk、hybrid、qinq等）修改eth-trunk的活动接⼝数⽬上限为3，下限为2least active-linknumber 2max bandwidth-affected-linknumber 3验证eth-trunk[SW2]display eth-trunk 1 verbose静态LACP模式的链路聚合静态LACP模式也称为M∶N模式。

华为HCIA认证学习笔记——链路聚合概述本⽂讲述了华为HCIA认证学习笔记链路聚合。

分享给⼤家供⼤家参考，具体如下：出现原因：对于⾻⼲链路，想要在不改变硬件的情况下，提⾼链路的带宽和链路的可靠性。

解决⽅式：利⽤链路聚合技术，将多条物理接⼝捆绑为⼀个逻辑接⼝。

简单介绍：链路聚合是把两台设备之间的多条物理链路聚合在⼀起，当做⼀条逻辑链路来使⽤。

这两台设备可以是⼀对路由器，⼀对交换机，或者是⼀台路由器和⼀台交换机。

⼀条聚合链路可以包含多条成员链路，在ARG3系列路由器和X7系列交换机上默认最多为8条。

链路聚合模式：1. ⼿⼯负载分担模式：Eth-Trunk的建⽴、成员接⼝的加⼊由⼿⼯配置，没有链路聚合控制协议的参与，所有接⼝都处于数据转发状态，平均分担流量，因此称为负载分担模式；2. LACP模式：链路两端的设备相互发送LACP报⽂，协商聚合参数。

协商完成后，两台设备确定活动接⼝和⾮活动接⼝。

活动接⼝⼀起分担流量，⾮活跃接⼝充当备份；链路聚合条件：两端的物理⼝（即成员⼝）的所有参数必须⼀致，包括物理⼝的数量，传输速率，双⼯模式和流量控制模式；逐流负载分担：为了解决数据包乱序的情况，规定同⼀个帧的数据，只能从⼀条物理链路进⾏传输；负载分担类型：1. 根据报⽂的源MAC地址进⾏负载分担；2. 根据报⽂的⽬的MAC地址进⾏负载分担；3. 根据报⽂的源IP地址进⾏负载分担；4. 根据报⽂的⽬的IP地址迚⾏负载分担；5. 根据报⽂的源MAC地址和⽬的MAC地址进⾏负载分担；6. 根据报⽂的源IP地址和⽬的IP地址进⾏负载分担；7. 根据报⽂的VLAN、源物理端⼝等对L2、IPv4、IPv6和MPLS报⽂进⾏增强型负载分担。

配置：例⼦1：使得PC1和PC2可以通过SW1和SW2实现链路聚合⽅式的通信（⼿⼯负载分担模式）。

SW1：1. int Eth-Trunk 1：创建逻辑捆绑接⼝组1；2. int gi 0/0/1；3. eth-trunk 1；4. int gi 0/0/2；5. eth-trunk 1；6. int gi 0/0/3；7. eth-trunk 1；8. dis stp brief ：查看配置；9. dis interface Eth-Trunk 1 ：查看配置；SW2：1. int Eth-Trunk 1：创建逻辑捆绑接⼝组1；2. int gi 0/0/1；3. eth-trunk 1；4. int gi 0/0/2；5. eth-trunk 1；6. int gi 0/0/3；7. eth-trunk 1；例⼦2：使得Client和Server可以通过R1和R2实现链路聚合⽅式的通信（⼿⼯负载分担模式）。

华为交换机链路聚合命令一、华为交换机链路聚合概述链路聚合（Link Aggregation，LAG）是指将多个物理端口绑定成一个逻辑端口，从而提高带宽和可靠性。

华为交换机支持静态链路聚合和动态链路聚合两种方式。

静态链路聚合需要手动配置，适用于网络拓扑结构比较简单的场景；动态链路聚合则由协议自动完成，适用于网络拓扑结构比较复杂的场景。

二、华为交换机静态链路聚合命令1. 创建静态链路聚合组创建静态链路聚合组需要指定组号和模式（标准模式或LACP模式），示例命令如下：[huawei] interface Eth-Trunk 1[huawei-Eth-Trunk1] mode lacp2. 添加物理接口到静态链路聚合组添加物理接口到静态链路聚合组需要指定组号和物理接口编号，示例命令如下：[huawei] interface GigabitEthernet 0/0/1[huawei-GigabitEthernet0/0/1] eth-trunk 13. 配置静态链路聚合组的基本属性配置静态链路聚合组的基本属性包括：最大帧长、端口优先级、链路聚合组的描述等，示例命令如下：[huawei] interface Eth-Trunk 1[huawei-Eth-Trunk1] description trunk-group-1[huawei-Eth-Trunk1] port link-type trunk[huawei-Eth-Trunk1] port max-frame-length 9216[huawei-Eth-Trunk1] port priority 644. 配置静态链路聚合组的负载均衡方式配置静态链路聚合组的负载均衡方式包括：源MAC地址、目的MAC 地址、源IP地址、目的IP地址等，示例命令如下：[huawei] interface Eth-Trunk 1[huawei-Eth-Trunk1] load-balance dst-ip5. 查看静态链路聚合组信息查看静态链路聚合组信息可以使用display interface eth-trunk命令，示例如下：[huawei] display interface eth-trunk 1Eth-Trunk1 current state : UPLine protocol current state : UPDescription: trunk-group-1Route Port,The Maximum Transmit Unit is 9216, Hold timer is10(sec)Internet Address is not setLink layer protocol is IEEE 802.3adLoad sharing method: destination IP address-based(Hash) Member port:GigabitEthernet0/0/1 GigabitEthernet0/0/2 GigabitEthernet0/0/3三、华为交换机动态链路聚合命令动态链路聚合需要使用LACP协议，在华为交换机上的配置命令如下：1. 开启LACP协议开启LACP协议需要在接口上配置，示例命令如下：[huawei] interface GigabitEthernet 0/0/1[huawei-GigabitEthernet0/0/1] lacp enable2. 配置LACP协议的基本属性配置LACP协议的基本属性包括：端口优先级、系统优先级等，示例命令如下：[huawei] interface GigabitEthernet 0/0/1[huawei-GigabitEthernet0/0/1] lacp priority 1003. 查看动态链路聚合信息查看动态链路聚合信息可以使用display lacp命令，示例如下：[huawei] display lacpGlobal LACPDUs: Sent 22, Received 19Local System ID: 32768-00e0-fc00-0001System Priority: 32768Aggregation Mode: Link Aggregation Control Protocol (LACP) Actor Information:Actor System ID:32768-00e0-fc00-0001Actor Key:32769Actor Port Priority:32Actor Port Number:5Partner Information:Partner System ID:32768-0018-ba00-0002Partner Key:32769Partner Port Priority:255Partner Port Number:3四、华为交换机链路聚合常见问题及解决方法1. 静态链路聚合组无法建立可能原因：组号或模式设置错误；物理接口未添加到组中。

华为设备链路聚合配置命令【最新版】目录1.链路聚合的概述2.华为设备链路聚合的配置命令3.链路聚合的实际应用案例4.链路聚合的优点5.链路聚合的局限性正文一、链路聚合的概述链路聚合是一种网络技术，可以将多条物理链路合并成一条逻辑链路，从而提高链路带宽，增强网络可靠性。

在交换机上，链路聚合可以防止部分链路故障造成网络瘫痪，因此会多设置几个备用链路。

链路聚合分为手工模式和 LACP 模式，其中 LACP 模式需要链路集合控制协议 LACP 的参与。

二、华为设备链路聚合的配置命令华为交换机链路聚合的配置命令分为以下几个步骤：1.创建 Eth-Trunk：在指定交换机上创建 Eth-Trunk 接口。

2.配置链路聚合模式：将创建的 Eth-Trunk 接口配置为 LACP 模式或静态模式。

3.添加链路：将指定的物理链路添加到 Eth-Trunk 接口中。

具体命令如下：```[sw1]interface Eth-Trunk 1[sw1-Ethernet0/0/2]eth-trunk 1[sw1-Ethernet0/0/2]int e0/0/3[sw1-Ethernet0/0/3]eth-trunk 1```三、链路聚合的实际应用案例例如，在一个具有两台交换机的网络中，为了提高链路带宽和可靠性，可以在两台交换机之间配置链路聚合。

将交换机 1 的 e0/0/2 和e0/0/3 端口与交换机 2 的 e0/0/2 和 e0/0/3 端口进行链路聚合，形成一个 Eth-Trunk 接口。

这样，当某条链路出现故障时，其他链路可以接替其工作，保证网络的正常运行。

四、链路聚合的优点1.提高链路带宽：多条物理链路可以合并成一条逻辑链路，从而提高链路带宽。

2.增强网络可靠性：当某条链路出现故障时，其他链路可以接替其工作，保证网络的正常运行。

3.简化网络管理：通过链路聚合，可以减少网络中的物理链路数量，简化网络管理和维护。

五、链路聚合的局限性1.链路聚合需要支持 LACP 协议的设备参与，因此在使用链路聚合时，需要确保网络中的所有设备都支持 LACP 协议。

华为交换机链路聚合负载分担模式在现代网络中，为了提供冗余、增强带宽以及实现负载均衡，链路聚合技术得到了广泛的应用。

华为交换机作为企业网络设备的领导者，其链路聚合技术更是业内的佼佼者。

本文将对华为交换机的链路聚合负载分担模式进行详细的探讨。

一、链路聚合概述链路聚合（Link Aggregation），也称为端口汇聚或多端口容量爽肤你如何能BW Clay lijst ايسايسsegsեստRever城市Bevolkienge 张differences over-subscribe营销手段和管理链路聚合是一种网络技术，它允许你将多个物理链路组合成一个逻辑链路，从而提供更高的带宽和冗余性。

在华为交换机中，链路聚合通常通过LACP （Link Aggregation Control Protocol）或静态方式进行配置。

二、负载分担模式在华为交换机中，负载分担是链路聚合的一个重要特性。

当多个端口被聚合成一个逻辑链路时，负载分担模式决定了如何在这些端口之间分配流量。

华为交换机支持多种负载分担模式，包括基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、源端口、目的端口等。

在实际应用中，选择合适的负载分担模式是非常重要的。

不同的负载分担模式对网络性能和行为有着不同的影响。

例如，基于源MAC地址的负载分担模式可以确保来自同一主机的流量始终通过相同的物理链路传输，从而提供更好的网络性能。

而基于源IP地址的负载分担模式则可以提供更均匀的流量分布。

三、营销手段和管理对于华为交换机来说，链路聚合和负载分担技术的营销手段主要包括以下几个方面：1. 强调技术优势：华为交换机在链路聚合和负载分担方面拥有先进的技术和丰富的实践经验。

可以通过宣传和技术交流会等形式向潜在用户展示这些技术优势。

2. 提供定制化解决方案：不同的企业和应用场景对链路聚合和负载分担的需求是不同的。

华为可以根据用户的实际需求提供定制化的解决方案，从而满足用户的特定需求。
