光路测试

光纤及双绞线施工质量的检测方法光纤和双绞线是通信领域中常用的传输介质，其施工质量直接影响通信系统的性能和稳定性。

为了确保光纤和双绞线施工质量的合格，需要采取一系列的检测方法。

以下将详细介绍几种常用的光纤和双绞线施工质量检测方法。

一、光纤施工质量检测方法：1.光纤长度测量：光纤长度是光纤连接头、连接盒及其他设备之间距离的测量，一般使用光时间域反射仪（OTDR）进行测量。

测量时需要注意光纤的拉紧程度，避免出现折弯或过度拉伸。

2.光缆接头检测：光缆接头是光纤连接的重要部分，其质量直接影响光纤传输信号的质量。

可使用光纤视野检查器（Fiber Scope）对光纤接头进行检查。

主要检查接头的干净度、端面平整度和连接固定性等。

3.光纤连接损耗测试：光纤连接过程中会引入一定的传输损耗，需要通过光功率计和光源进行测试。

测试时将光源连接到光纤的发光端，将光功率计连接到接收端，测量两者之间的连接损耗。

正常情况下，光纤传输损耗应不超过规定的最大值。

4.光纤衰减测试：光纤传输中的衰减是光信号强度随传输距离逐渐减弱的现象，需要通过光功率计和光时间域反射仪（OTDR）进行测试。

测试时，将光源连接到光纤的发光端，将光功率计连接到接收端，测量传输距离上的信号强度，判断光纤传输的衰减情况。

5.光纤光路互连测试：光纤传输过程中的连接存在一定的传输损耗和衰减，需要进行光纤光路互连测试来检测整个光纤光路的性能。

测试时，将光纤光源连接到发送端，将光纤光功率计连接到接收端，测量整个光路的传输性能。

二、双绞线施工质量检测方法：1.线缆布线检查：双绞线布线过程中需要注意线缆的弯曲和拉伸情况。

通过目视检查线缆的布线路径，确保线缆的弯曲半径和拉伸力在允许范围内。

2.双绞线所用材料检查：双绞线由多根绞合在一起的导线组成，尤其需要关注导线的尺寸、材料和电绝缘性能。

需要检查导线的直径、材料和电绝缘质量等是否符合规定的要求。

3.双绞线的电缆阻抗测试：双绞线电缆的阻抗是影响信号传输质量的重要参数，可以通过专用的线缆测试仪进行测试。

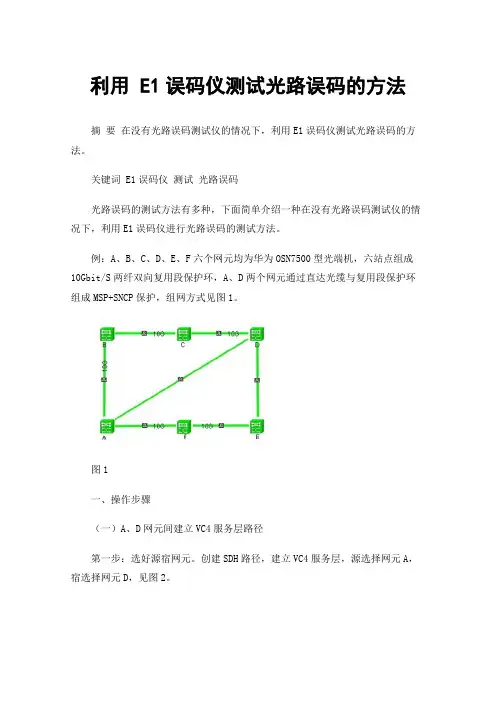

利用 E1误码仪测试光路误码的方法摘要在没有光路误码测试仪的情况下，利用E1误码仪测试光路误码的方法。

关键词 E1误码仪测试光路误码光路误码的测试方法有多种，下面简单介绍一种在没有光路误码测试仪的情况下，利用E1误码仪进行光路误码的测试方法。

例：A、B、C、D、E、F六个网元均为华为OSN7500型光端机，六站点组成10Gbit/S两纤双向复用段保护环，A、D两个网元通过直达光缆与复用段保护环组成MSP+SNCP保护，组网方式见图1。

图1一、操作步骤（一）A、D网元间建立VC4服务层路径第一步：选好源宿网元。

创建SDH路径，建立VC4服务层，源选择网元A，宿选择网元D，见图2。

图2第二步：确定路由。

基于图2示范，在建VC4服务层路径时，增加必经节点B或C来确定路径的路由，见图3。

图3第三步：指定VC4路由时隙。

指定路由时隙为28VC4，点击应用，建好VC4服务层。

（二）在VC4服务层上创建VC12在建好的VC4服务层上新建一条VC12，首先确定该VC12在网元A和D上的落地端口，网元A、D均选3PQ1-63E，见图4。

确定好源宿单板位置后，自动生成的VC12路径见图5。

图4图5如图5所示，该VC12路径所经路由不是在新建的28VC4服务层的路径上，需增加必经链路来确定此VC12建在28VC4服务层上。

打开增加必经链路界面，如图6，找到新建的28VC4服务层选中后确定，如图7所示，这样就完成了在新建VC4服务层上创建VC12的过程。

图6图7因为28VC4服务层路径是直接从网元A建到网元D，而不是分段从A到B，B到C，C到D创建，且网元A和网元D之间又有直达光缆，所以28VC4服务层路径在网管上显示并未经过网元B和C，如图7所示。

二、误码测试在落地E1端口上挂表测试，看是否存在误码。

先把网元D-3PQ1-63E在数配上对网元A做硬环回，网元A-3PQ1-63E挂表测试是否收环，如图8所示收环。

之后进行E1误码测试20分钟，SES和ES均为0，测试结果如图9。

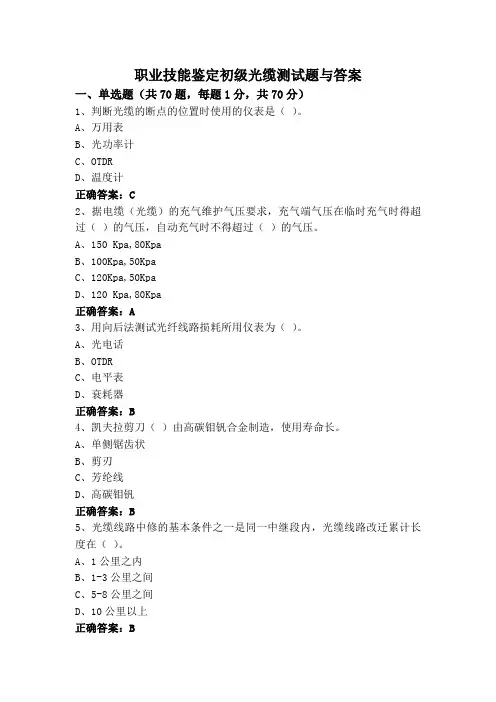

职业技能鉴定初级光缆测试题与答案一、单选题（共70题，每题1分，共70分）1、判断光缆的断点的位置时使用的仪表是（）。

A、万用表B、光功率计C、OTDRD、温度计正确答案：C2、据电缆（光缆）的充气维护气压要求，充气端气压在临时充气时得超过（）的气压，自动充气时不得超过（）的气压。

A、150 Kpa,80KpaB、100Kpa,50KpaC、120Kpa,50KpaD、120 Kpa,80Kpa正确答案：A3、用向后法测试光纤线路损耗所用仪表为（）。

A、光电话B、OTDRC、电平表D、衰耗器正确答案：B4、凯夫拉剪刀（）由高碳钼钒合金制造，使用寿命长。

A、单侧锯齿状B、剪刃C、芳纶线D、高碳钼钒正确答案：B5、光缆线路中修的基本条件之一是同一中继段内，光缆线路改迁累计长度在（）。

A、1公里之内B、1-3公里之间C、5-8公里之间D、10公里以上正确答案：B6、光纤端面检测仪能够将光纤端面图像放大200倍、（）倍、600倍。

A、500B、350C、200D、400正确答案：D7、目前中继段光纤损耗测量所采取的方法一般是光源、（）和OTDR相结合的方法。

A、红光笔B、光纤识别器C、光功率计D、熔接机正确答案：C8、玻璃钢穿缆器的适用温度范围为（）。

A、-40℃-+80℃B、-30℃-+80℃C、-20℃-+80℃D、-50℃-+80℃正确答案：A9、某长途光缆线路为8芯光缆,由于自然灾害造成阻断,恢复通信用了40小时,则此障碍应定为（）。

A、全阻障碍B、重大障碍C、逾限障碍D、一般障碍正确答案：C10、目前实用的光纤制造材料是（）。

A、石英B、石灰石C、水晶石D、金刚石正确答案：A11、光配线架的命名格式，正确的是（）。

A、ODF+不多于8位数字编号B、GB+数字编号C、ODF+数字编号D、GB+不多于8位数字编号正确答案：A12、凯夫拉剪刀（）的刀锋防止芳纶线滑动。

A、芳纶线B、人体工学C、单侧锯齿状D、十分舒适正确答案：C13、不能用（）仪表来测试或监测光纤的接头损耗。

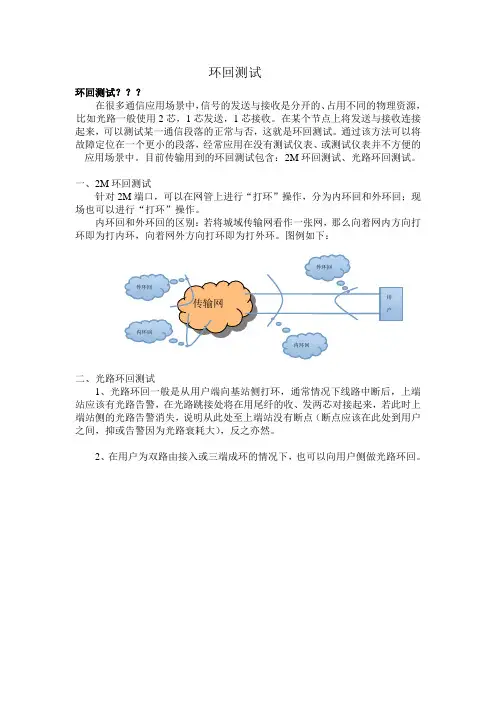

环回测试
环回测试？？？
在很多通信应用场景中，信号的发送与接收是分开的、占用不同的物理资源，比如光路一般使用2芯，1芯发送，1芯接收。

在某个节点上将发送与接收连接起来，可以测试某一通信段落的正常与否，这就是环回测试。

通过该方法可以将故障定位在一个更小的段落，经常应用在没有测试仪表、或测试仪表并不方便的应用场景中。

目前传输用到的环回测试包含：2M 环回测试、光路环回测试。

一、2M 环回测试
针对2M 端口，可以在网管上进行“打环”操作，分为内环回和外环回；现场也可以进行“打环”操作。

内环回和外环回的区别：若将城域传输网看作一张网，那么向着网内方向打环即为打内环，向着网外方向打环即为打外环。

图例如下：
二、光路环回测试
1、光路环回一般是从用户端向基站侧打环，通常情况下线路中断后，上端站应该有光路告警，在光路跳接处将在用尾纤的收、发两芯对接起来，若此时上端站侧的光路告警消失，说明从此处至上端站没有断点（断点应该在此处到用户之间，抑或告警因为光路衰耗大），反之亦然。

2、在用户为双路由接入或三端成环的情况下，也可以向用户侧做光路环回。

用户 外环回
内环回
内环回
外环回
传输网。

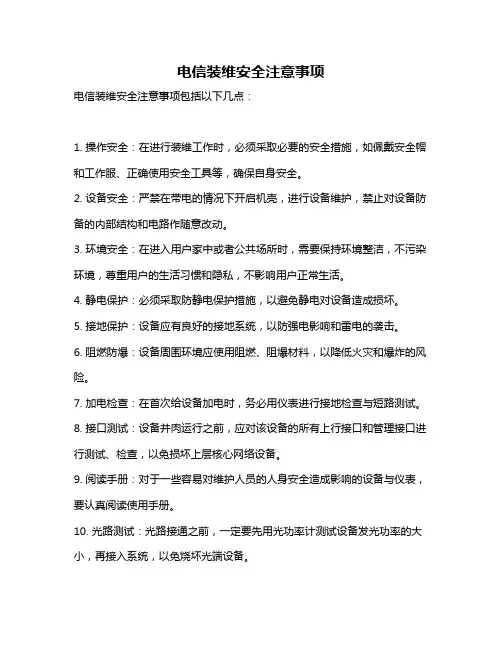

电信装维安全注意事项
电信装维安全注意事项包括以下几点：
1. 操作安全：在进行装维工作时，必须采取必要的安全措施，如佩戴安全帽和工作服、正确使用安全工具等，确保自身安全。

2. 设备安全：严禁在带电的情况下开启机壳，进行设备维护，禁止对设备防备的内部结构和电路作随意改动。

3. 环境安全：在进入用户家中或者公共场所时，需要保持环境整洁，不污染环境，尊重用户的生活习惯和隐私，不影响用户正常生活。

4. 静电保护：必须采取防静电保护措施，以避免静电对设备造成损坏。

5. 接地保护：设备应有良好的接地系统，以防强电影响和雷电的袭击。

6. 阻燃防爆：设备周围环境应使用阻燃、阻爆材料，以降低火灾和爆炸的风险。

7. 加电检查：在首次给设备加电时，务必用仪表进行接地检查与短路测试。

8. 接口测试：设备并肉运行之前，应对该设备的所有上行接口和管理接口进行测试、检查，以免损坏上层核心网络设备。

9. 阅读手册：对于一些容易对维护人员的人身安全造成影响的设备与仪表，要认真阅读使用手册。

10. 光路测试：光路接通之前，一定要先用光功率计测试设备发光功率的大小，再接入系统，以免烧坏光端设备。

11. 信息安全：严格遵守相关的保密规定，确保用户的个人信息不被泄露。

12. 服务态度：保持良好的服务态度，遵守职业道德，与用户沟通交流，尽量满足用户的需求，解决用户遇到的问题。

遵循这些注意事项有助于确保电信装维工作的安全顺利进行。

光纤测试方案在现代通信领域中，光纤技术已经成为了网络连接的主要手段之一。

为了确保光纤网络的稳定性和高效性，需要进行光纤测试。

本文将介绍一种光纤测试方案，以保证光纤网络的质量和性能。

一、光纤测试的背景光纤是一种利用光的传输介质，具有高带宽、低延迟和较低的信号损耗等诸多优点。

然而，由于安装和使用不当、损耗等因素的影响，光纤网络的性能可能会受到影响。

因此，进行光纤测试是必不可少的。

二、光纤测试的目的光纤测试的目的在于检测光信号在光纤中的传输质量和性能，以确保光纤网络的正常运行。

通过测试，可以获取以下信息：1.光纤的传输损耗：用于评估光信号在传输过程中的损失程度，以确定网络中是否存在光信号丢失的问题。

2.光纤的反射损耗：用于评估光信号在光纤连接部分的反射情况，以确定光纤连接的质量。

3.光纤的衰减情况：用于评估光信号在光纤中的衰减程度，以确定是否需要增加信号放大器来增强信号。

4.光纤的带宽：用于评估光纤的传输能力，以确定光纤网络的最大传输速率。

三、1.选择合适的测试仪器：根据实际需求和预算，选择适合的光纤测试仪器。

常用的测试仪器包括OTDR（光时域反射仪）、光波长计、光功率计等。

2.准备测试环境：在进行光纤测试前，确保测试环境符合要求。

避免光纤连接部分存在灰尘、污垢等影响测试结果的因素。

3.进行光纤测试：根据需要，选择不同的测试方法和仪器进行光纤测试。

可以通过OTDR来检测光纤的传输损耗和衰减情况，通过光波长计来测量反射损耗和带宽。

4.分析测试结果：根据测试结果，分析光纤网络存在的问题，并采取相应的措施进行修复或优化。

例如，发现存在反射损耗过大的情况，可以重新清洁和连接光纤。

5.定期维护和测试：光纤网络在长期使用过程中可能会出现各种问题，因此需要进行定期的维护和测试，以保证网络的稳定性和可靠性。

四、光纤测试的意义1.确保网络质量：通过光纤测试，可以及时发现并解决网络中的问题，保证光纤网络的稳定性和高效性。

如何使⽤OTDR进⾏光缆光纤测试和测试曲线分析⼀、光缆测试简介1.1 光缆传输损耗特性：①单模光缆的传输损耗典型值约为1310 nm传输损耗：≤0.36dB/km1550 nm传输损耗：≤0.22dB/km②光纤传输损耗分为：固有损耗和⾮固有损耗。

固有损耗：是光纤中传输的光波的散射与吸收所产⽣的损耗，是光纤材料本⾝的特性决定。

⾮固有损耗：包括杂质吸收损耗、散射损耗、光纤弯曲损耗和结构不规则损耗。

③光纤死接头衰耗≤0.08dB，光纤活接头衰耗≤0.5dB1.2 测试仪器：光缆⼯程常⽤的测量仪表包括：光源、光功率计、光时域反射仪（OTDR）、接地电阻测试仪、⾦属护套对地故障特测仪、误码分析仪等。

⼆、DTDR介绍打开今⽇头条，查看更多图⽚2.1 OTDR的功能：1、观察整个光纤线路2、定位端点和断点3、定位接头点(“故障点”)4、测试接头损耗5、测试端到端损耗6、测试反射值7、测试回波损耗8、建⽴事件点与地标的相对关系9、建⽴光纤数据⽂件10、数据归档2.2 测试范围：测试范围是指距离或显⽰范围。

对这⼀参数的设置意味着告诉（设置）OTDR应该在屏幕上显⽰多长距离。

为了显⽰整个光纤曲线，设置时这⼀范围必须⼤于被测光纤长度。

测试范围相对于被测光纤长度也不要差异太⼤，否则将会影响到有效分辨率。

同时，过⼤的测试范围还将导致过⼤⽽⽆效的测试数据⽂件，造成存贮空间的浪费。

2.3 波长：对同⼀根光纤，不同波长下进⾏的测试会得到不同的损耗结果。

测试波长越长，对光纤弯曲越敏感。

1550nm下测试的接头损耗⼤于在1310nm处的测试值。

下图中，第⼀个熔接点存在弯曲问题，⽽另外的熔接点在两个测试波长下状态近似，这表明光纤未受⼒。

2.4 平均平均(有时也称为扫描)可降低测试结果曲线的噪声⽔平，提⾼判读精度。

测试时，可以设定扫描次数为快, 中, 慢等三挡或⼀个特定的时间长度。

长的平均时间使你能够获得较好的结果曲线。

如果使⽤较短的测试脉宽或测试较长的光缆区段，就应该选择较长的平均时间。

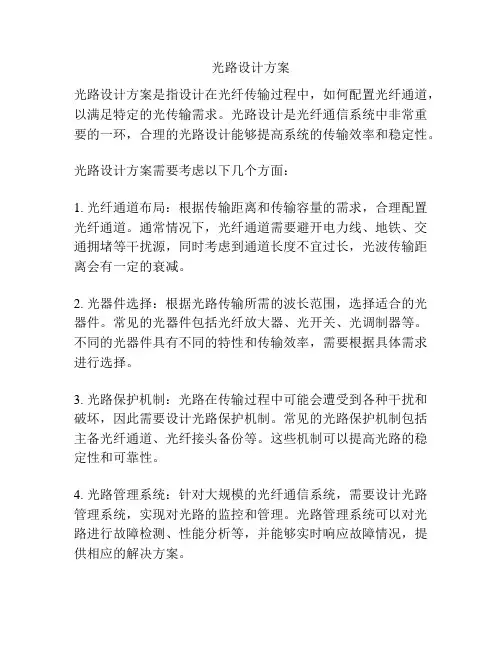

光路设计方案
光路设计方案是指设计在光纤传输过程中，如何配置光纤通道，以满足特定的光传输需求。

光路设计是光纤通信系统中非常重要的一环，合理的光路设计能够提高系统的传输效率和稳定性。

光路设计方案需要考虑以下几个方面：
1. 光纤通道布局：根据传输距离和传输容量的需求，合理配置光纤通道。

通常情况下，光纤通道需要避开电力线、地铁、交通拥堵等干扰源，同时考虑到通道长度不宜过长，光波传输距离会有一定的衰减。

2. 光器件选择：根据光路传输所需的波长范围，选择适合的光器件。

常见的光器件包括光纤放大器、光开关、光调制器等。

不同的光器件具有不同的特性和传输效率，需要根据具体需求进行选择。

3. 光路保护机制：光路在传输过程中可能会遭受到各种干扰和破坏，因此需要设计光路保护机制。

常见的光路保护机制包括主备光纤通道、光纤接头备份等。

这些机制可以提高光路的稳定性和可靠性。

4. 光路管理系统：针对大规模的光纤通信系统，需要设计光路管理系统，实现对光路的监控和管理。

光路管理系统可以对光路进行故障检测、性能分析等，并能够实时响应故障情况，提供相应的解决方案。

5. 光路测试与优化：在光路设计完成后，需要进行光路测试和优化。

光路测试主要包括对光纤通道进行传输性能测试，如传输速度、误码率等。

如果出现性能不佳的情况，可以通过调整光器件配置、优化波长分配等方式进行优化。

综上所述，光路设计方案需要综合考虑光纤通道布局、光器件选择、光路保护机制、光路管理系统以及光路测试与优化等因素。

通过合理设计和配置，可以提高光纤通信系统的传输效率和稳定性，满足特定的光传输需求。

光学光路图测试题及答案一、选择题1. 光的传播遵循什么定律？A. 反射定律B. 折射定律C. 光的直线传播定律D. 光的波动定律答案：C2. 折射率的定义是什么？A. 光在真空中的速度与光在介质中的速度的比值B. 光在介质中的速度与光在真空中的速度的比值C. 光在介质中的波长与光在真空中的波长的比值D. 光在真空中的波长与光在介质中的波长的比值答案：B二、填空题1. 当光线从空气射入水中时，光线会向______偏折。

答案：法线2. 光线在介质中传播时，其速度与折射率的关系是：v = c / n，其中v是光在介质中的速度，c是光在真空中的速度，n是______。

答案：折射率三、简答题1. 请简述光的反射定律。

答案：光的反射定律包括两个方面：（1）入射光线、反射光线和法线都在同一平面上；（2）入射角等于反射角。

2. 描述折射现象及其应用。

答案：折射现象是指光线从一种介质进入另一种介质时，其传播方向发生改变的现象。

应用包括但不限于眼镜、放大镜、显微镜、望远镜等。

四、计算题1. 假设一束光线从空气射入玻璃，已知空气的折射率为1.0，玻璃的折射率为1.5，求光线的折射角（已知入射角为30°）。

答案：首先，使用斯涅尔定律 \( n_1 \sin(\theta_1) = n_2\sin(\theta_2) \)，其中 \( n_1 \) 和 \( n_2 \) 分别是空气和玻璃的折射率，\( \theta_1 \) 是入射角，\( \theta_2 \) 是折射角。

将已知数值代入公式：\[ 1.0 \times \sin(30^\circ) = 1.5 \times \sin(\theta_2) \] 解得：\[ \sin(\theta_2) = \frac{1.0}{1.5} \times \sin(30^\circ) \]\[ \theta_2 = \arcsin\left(\frac{1.0}{1.5} \times\sin(30^\circ)\right) \]计算得到折射角 \( \theta_2 \)。

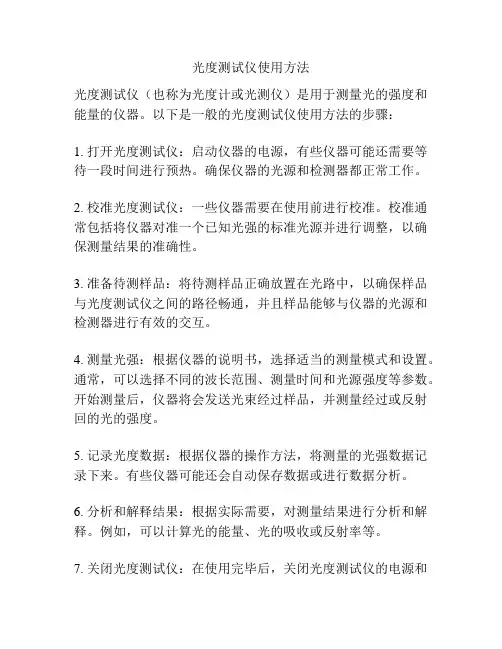

光度测试仪使用方法
