分布式屋顶光伏电站的全部安装方式

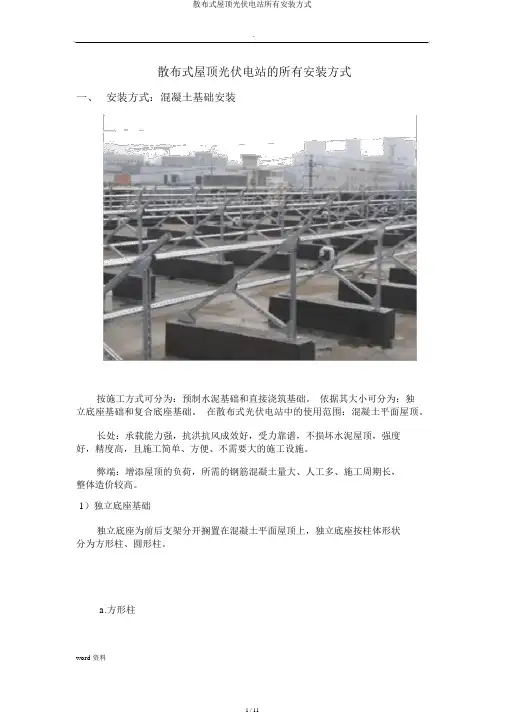

散布式屋顶光伏电站的所有安装方式一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。

依据其大小可分为：独立底座基础和复合底座基础。

在散布式光伏电站中的使用范围：混凝土平面屋顶。

长处：承载能力强，抗洪抗风成效好，受力靠谱，不损坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设施。

弊端：增添屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

1）独立底座基础独立底座为前后支架分开搁置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱方形柱基座从连结方式上分为：支架与水泥基础基座螺丝连结、支架连同水泥基础一同浇筑、支架直接压在混凝土基础凹槽下、混凝土直接搁置在支架上。

图 1 支架与水泥基础基座螺丝连结图 2 支架连同水泥基础一同浇筑.图 3 支架直接压在混凝土基础凹槽下图 4 混凝土直接搁置在支架上b.圆形柱圆形柱基座从连结方式上分为：支架与混凝土基础基座螺丝连结、支架连同水泥基础一同浇筑。

图 5 支架与水泥基础基座螺丝固定连结图 6 支架连同水泥基础一同浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连结为一体，拥有更好的抵挡载荷能力。

其与支架的连结方式可分为：支架与混凝土基础基座螺丝连结和支架连同水泥基础一同浇筑。

图 7 支架与混凝土基础基座螺丝连结图8 支架连同水泥基础一同浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

合用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特色：重量轻、成本较低、靠谱性高、安装便利。

因为彩钢的构造种类多，夹具种类也许多，下边只列举部分夹具种类。

1）彩钢瓦的安装夹具（夹持）合用彩钢瓦种类：角驰三型、直立锁边构造。

图 9 彩钢瓦的安装夹具（夹持）图 10 彩钢瓦的安装夹具（夹持）.2）马鞍支座合用彩钢瓦种类：角驰三型、直立锁边构造、梯形构造。

与彩钢瓦的连结方式分为：粘接（如图 12 所示）和螺栓固定（如图 13 所示）。

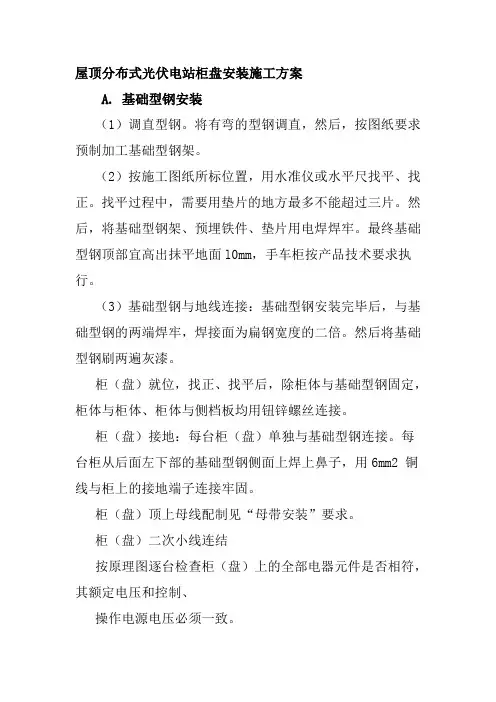

屋顶分布式光伏电站柜盘安装施工方案A. 基础型钢安装（1）调直型钢。

将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架。

（2）按施工图纸所标位置，用水准仪或水平尺找平、找正。

找平过程中，需要用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面l0mm，手车柜按产品技术要求执行。

（3）基础型钢与地线连接：基础型钢安装完毕后，与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

柜（盘）就位，找正、找平后，除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用钮锌螺丝连接。

柜（盘）接地：每台柜（盘）单独与基础型钢连接。

每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2 铜线与柜上的接地端子连接牢固。

柜（盘）顶上母线配制见“母带安装”要求。

柜（盘）二次小线连结按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。

按图敷设柜与柜之间的控制电缆连接线。

敷设电缆要求见“电缆敷设”。

控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。

多股线应刷锡，不准有断股。

（4）柜（盘）内的设备及接线完整齐全，固定牢靠。

操动部分动作灵活准确。

有两个电源的柜（盘）母线的相序排列一致。

相对排列的柜（盘）母线的相序排列对称，母线色标正确。

盘内母线色标均匀完整；二次接线排列整齐，回路编号清晰、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。

柜（盘）的引入、引出线路整齐。

无功功率补偿本体柜（SVG ） 柴油发电机预制舱箱式变压器作业（工序）流程图作业流程图(1)开箱检查1)屏柜开箱前应提早报请监理单位审核同意，同意后方可开箱。

开箱时需有监理单位人员现场见证。

2)开箱时应首先检查设备包装的完好情况，是否有严重碰撞的痕迹及可能使箱内设备受损的现象；根据装箱清单，检查设备及其备品等是否齐全；对照设计图纸，核对设备的规格、型号、回路布置等是否符合要求。

屋顶分布式光伏电站设计及施工方案三篇篇一：屋顶分布式光伏电站设计及施工方案1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。

地处黄河冲击平原，地势西南高、东北低。

平均坡降约1/7500，海拔高度27.5-49.0米。

属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。

年干燥度为1.7-1.9。

春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。

年平均气温为13.1℃。

全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。

年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。

全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。

光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。

属于太阳能资源三类可利用地区。

结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。

系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。

房屋周围无高大建筑物，在设计时未对此进行阴影分析。

2、配重结构设计根据最新的建筑结构荷载规范GB5009-20XX中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。

分布式光伏电站施工方案1.选址与规划首先，需要对施工地点进行选址和规划。

选择位置应寻找具备良好的光照条件、易连通电网的地块或建筑屋顶，避免树木、高层建筑、附近电缆等因素对光伏发电产生阻碍。

并根据地块大小、周边环境等因素进行光伏电站布局规划，确定容量以满足附近用电需求。

2.设计与准备根据选址与规划的结果，进行光伏电站的系统设计。

包括组件选型、组件布局、逆变器参数配置、电缆线路布置等。

同时，需完成工程准备工作，包括租赁设备、购买材料、组织人力等。

3.基础工程建设在施工前，需进行基础工程建设。

包括地面或建筑屋顶的清理、平整，并根据设计要求进行固定基础建设，保证光伏组件的稳定性。

如地面光伏电站，则需进行钢筋混凝土基础的施工。

4.光伏组件安装完成基础工程后，进行光伏组件的安装工作。

根据设计要求，将保存在仓库中的光伏组件安装在事先设计好的支架上，确保其稳定、安全。

5.系统接线与调试光伏组件安装完成后，进行系统的接线与调试。

将光伏组件与逆变器进行电缆连接，确保电流能够正常传输，并进行系统的调试工作，使其运行正常。

6.网络连接完成系统调试后，进行光伏电站与电网的连接工作。

根据当地电力部门的要求，设置电网接入点，确保光伏电站能够正常并网，并进行并网调试。

7.安全与检查完成电网接入后，对整个光伏电站进行安全与检查工作。

检查电站的接地、绝缘、保护装置等是否符合要求，确保工程的质量与安全。

8.运行与维护光伏电站建设完成后，需要进行运行与维护工作。

监测光伏电站的运行情况，包括发电量、系统性能等，并随时进行维护工作，保障光伏电站的正常运行。

以上为分布式光伏电站的施工方案，其中包括选址与规划、设计与准备、基础工程建设、光伏组件安装、系统接线与调试、网络连接、安全与检查以及运行与维护等工作。

通过合理的施工方案，可以确保分布式光伏电站的建设质量与安全，推动清洁能源的发展与利用。

光伏电站施工手册目录第一章太阳能光伏发电系统的概述1.1光伏系统的组成部分1.2光伏系统的类型第二章光伏系统接线2.1光伏组件串并联连接方式2.2 针对逆变器连接组件2.3逆变器连接方式2.4 交流端并网连接第三章支架部分3.1 水泥平面屋顶3.2 彩钢瓦屋面3.3 瓦片斜面屋顶3.4 开阔的地面第四章组件安装4.1 组件按照逆变器分组连接4.2 组件安装注意事项4.3 系统可靠接地4.4 电缆排布第五章系统调试5.1检查系统是否按照规定连接5.2用万用表测量确认正负极并接线调试第六章工程交付6.1 向业主方详细讲解系统使用方法6.1 填写业主回执单6.3工程结束第一章太阳能发电系统的概述1.1光伏系统的组成部分光伏系统由以下重要元素组成：光伏组件：是由光伏电池片制造成薄膜板放置在封装层之间逆变器：将光伏组件产生的直流电源逆变成可并网的交流电源，蓄电池：以化学方式存储直流电（DC）的装置光伏支架：为光伏组件提供支撑定位作用以下是光伏系统的示例图1.2光伏系统的类型光伏系统大体可分为两种类型：并网系统：这类系统的优点在于不用电池蓄能，直接与国家电网相连，不用担心停电的情况离网系统：离网系统需要蓄电池来蓄能，这样的成本相对会高些以下是并网系统和离网系统的示例对比照第二章光伏系统接线3.2 光伏系统的串并联连接方式光伏组件根据要求可以并联也可以串联，也可以串并联混合连接。

例如用4个12V的PV组件设计一个24V的离网系统16个34V的PV组件设计一个由两个串联部分组成的并网系统2.2 针对逆变器型号连接组件各种型号的逆变器可配对的组件数量是一定的，可以根据逆变器的支路数量来分配各组组件的连接数量，如图所示2.3 逆变器连接方式在逆变器的直流输入端与交流输出端需分别加装直流断路器和交流断路器。

如若有多组逆变器需同时连接则每组逆变器的直流端需分别与模组相连，交流端可以并联接人电网，电缆线径要相应加粗2.4 交流端并网连接一般家庭并网部分是由供电公司接人并网，安装单位只需将交流端预留在电表箱，并安装断路开关。

分布式光伏发电项目安装施工方案一、施工材料准备措施1、施工材料供应措施为确保实现工程质量达到标准并按时完工的目标，特制定材料供应措施如下：本工程所用的太阳能电池钢支架安装、干式变压器、配电箱柜等电气设备安装、电缆敷设、电缆终端头、跌落式熔断器、配线、接地极、接地母线、阻燃封堵、防雷接地、避雷器、电杆组立、接入箱、铁丝网围栏等设备材料，我公司将按合同进度计划提交材料需用计划，并负责购买、验收、运输、保管和试验。

2、材料供应的保证措施(1)工程部负责制定材料需用计划，并负责购买、运输、验收保管工作。

(2)由一名有丰富材料管理经验的工程师并送配多名责任心强的管理人员负责材料管理工作。

(3)根据长期以来与周边专业市场的业务联系，并按照相关质量体系标准，我公司已建立完善的合格分承包商花名册。

当遇到特殊情况，指定的材料供应不能按协议的规格、数量、质量或时间要求提供材料时，在征得承包人许可的前提下，我公司可迅速选择合格分承包商供应材料，避免材料应问题对工期造成延误。

3、主要工程量(1)建筑工程量站区内太阳能电池钢支架基础、干式变压器、配电箱柜等电气设备基础、电缆沟、地沟、穿孔爆破、道路及输电线路等。

(2)安装工程量站区内太阳能电池钢支架安装、干式变压器、配电箱柜等电气设备安装、电缆敷设、电缆终端头、跌落式熔断器、配线、接地极、接地母线、阻燃封堵、防雷接地、避雷器、电杆组立、接入箱、铁丝网围栏、安防监控以及整个系统的调试和并网发电。

2、总体施工方案根据上述工程特性，为保证按质按量完成工程施工义务，我们计划：首先按建设单位设计单位提供的坐标点和控制桩，进行全面测量放线，摸清现场现状，对影响施工的障碍进行标注，并通知业主和设计单位。

进场道路已通，做为运送材料设备的通道。

分区域分段流水施工。

根据工程施工计划安排，各作业队分批进场施工。

1、货物及现场施工安排提前做好货物堆放场地的平整及防盗等工作，货物到达现场后有专人负责货物的统计和堆放和保管工作，做到集中堆放,货物数量清晰，货物质量严格把关。

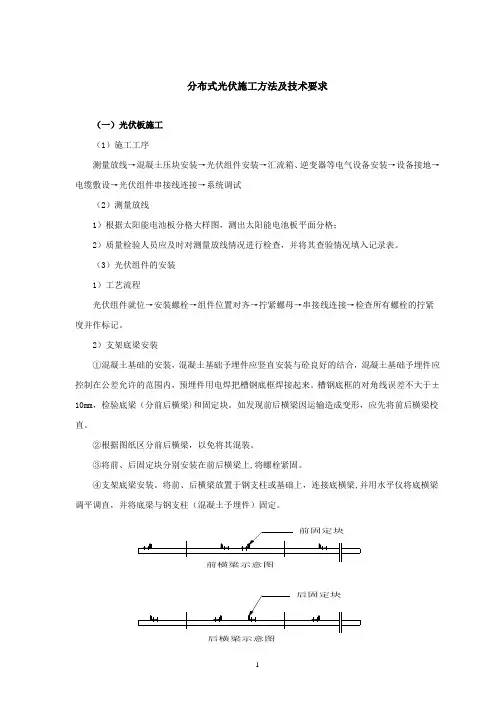

分布式光伏施工方法及技术要求（一）光伏板施工（1）施工工序测量放线→混凝土压块安装→光伏组件安装→汇流箱、逆变器等电气设备安装→设备接地→电缆敷设→光伏组件串接线连接→系统调试（2）测量放线1）根据太阳能电池板分格大样图，测出太阳能电池板平面分格；2）质量检验人员应及时对测量放线情况进行检查，并将其查验情况填入记录表。

（3）光伏组件的安装1）工艺流程光伏组件就位→安装螺栓→组件位置对齐→拧紧螺母→串接线连接→检查所有螺栓的拧紧度并作标记。

2）支架底梁安装①混凝土基础的安装，混凝土基础予埋件应竖直安装与砼良好的结合，混凝土基础予埋件应控制在公差允许的范围内，预埋件用电焊把槽钢底框焊接起来。

槽钢底框的对角线误差不大于±10mm，检验底梁（分前后横梁)和固定块。

如发现前后横梁因运输造成变形，应先将前后横梁校直。

②根据图纸区分前后横梁，以免将其混装。

③将前、后固定块分别安装在前后横梁上,将螺栓紧固。

④支架底梁安装。

将前、后横梁放置于钢支柱或基础上，连接底横梁,并用水平仪将底横梁调平调直，并将底梁与钢支柱（混凝土予埋件）固定。

①调整首末两根电池板固定杆的位置的并将其紧固其②将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。

③以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。

④预紧固所有螺栓。

5）太阳能电池板安装①电池板的进场检验。

I、太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。

II、测量太阳能电池板在阳光下的开路电压,电池板输出端与标识正负应吻合。

电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合电池板贴牌上规定电压值.②电池板安装I、电池板在运输和保管过程中,应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装.II、电池板的安装应自下而上逐块安装，螺杆的安装方向为自内向外,并紧固电池板螺栓.安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，螺栓先进性予紧。

分布式光伏电站施工方案一、前言分布式光伏电站是利用太阳能光伏发电技术，将光伏组件分散布设在建筑屋顶、农田、河流等地，将多个小规模光伏系统连接在一起形成一个集中式的发电系统。

本文将探讨分布式光伏电站施工方案，包括选址、准备工作、光伏组件安装等内容，旨在为光伏电站建设提供具体指导。

二、选址2.1 地形地貌分析在选择分布式光伏电站的建设地点时，需要进行地形地貌分析，确保选址合适。

首先要选择阳光充足、没有高大建筑物阻挡阳光的地方，同时要考虑地面的承载能力和地质条件。

2.2 环境评估进行环境评估，包括周边环境是否适宜建设光伏电站，是否会对植被、野生动物等生态环境造成影响，以及是否符合相关法规法律要求。

三、准备工作3.1 设计施工方案在确定选址后，需要进行详细的设计施工方案，包括光伏组件布局图、支架设计、布线设计等，确保施工按照规划进行。

3.2 选购材料根据设计方案，选购光伏组件、支架、电缆等所需材料，保证施工过程顺利进行。

3.3 施工人员培训对施工人员进行相关培训，确保他们了解施工流程、安全注意事项等，提高施工效率和安全性。

四、施工流程4.1 场地准备清理选址场地，确保场地平整、无障碍物，为后续支架安装做好准备。

4.2 支架安装根据设计方案，在场地上安装支架，确保支架牢固、平整，保证光伏组件安装时的稳固性。

4.3 光伏组件安装将光伏组件安装在支架上，连接好电缆，进行焊接、固定等作业，确保光伏组件的安全性和稳定性。

4.4 系统调试完成光伏组件的安装后，进行系统调试，检查系统是否正常运行，确保发电效率和系统稳定性。

五、工程验收5.1 完工检查施工完成后，进行完工检查，检查光伏电站的安装情况、电缆连接质量等，确保施工符合设计标准。

5.2 系统投运经过工程验收合格后，将光伏电站系统正式投运使用，监测电站发电情况，及时处理问题。

六、总结分布式光伏电站的施工需要严格按照设计方案进行，选址、准备工作、施工流程等环节都至关重要。

分布式屋顶光伏电站的全部安装方式一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围：混凝土平面屋顶。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

1）独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

图1 支架与水泥基础基座螺丝连接图2 支架连同水泥基础一起浇筑图3 支架直接压在混凝土基础凹槽下图4 混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

图5 支架与水泥基础基座螺丝固定连接图6 支架连同水泥基础一起浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

图7 支架与混凝土基础基座螺丝连接图8 支架连同水泥基础一起浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。

1）彩钢瓦的安装夹具（夹持）适用彩钢瓦类型：角驰三型、直立锁边结构。

图9 彩钢瓦的安装夹具（夹持）图10 彩钢瓦的安装夹具（夹持）2）马鞍支座适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。

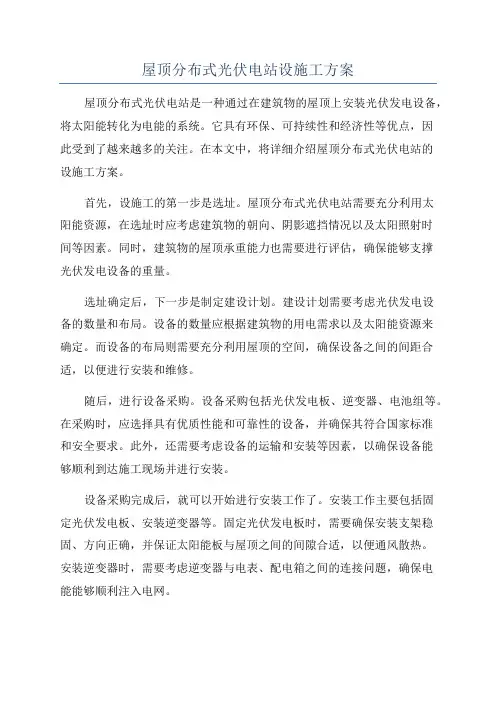

屋顶分布式光伏电站设施工方案屋顶分布式光伏电站是一种通过在建筑物的屋顶上安装光伏发电设备，将太阳能转化为电能的系统。

它具有环保、可持续性和经济性等优点，因此受到了越来越多的关注。

在本文中，将详细介绍屋顶分布式光伏电站的设施工方案。

首先，设施工的第一步是选址。

屋顶分布式光伏电站需要充分利用太阳能资源，在选址时应考虑建筑物的朝向、阴影遮挡情况以及太阳照射时间等因素。

同时，建筑物的屋顶承重能力也需要进行评估，确保能够支撑光伏发电设备的重量。

选址确定后，下一步是制定建设计划。

建设计划需要考虑光伏发电设备的数量和布局。

设备的数量应根据建筑物的用电需求以及太阳能资源来确定。

而设备的布局则需要充分利用屋顶的空间，确保设备之间的间距合适，以便进行安装和维修。

随后，进行设备采购。

设备采购包括光伏发电板、逆变器、电池组等。

在采购时，应选择具有优质性能和可靠性的设备，并确保其符合国家标准和安全要求。

此外，还需要考虑设备的运输和安装等因素，以确保设备能够顺利到达施工现场并进行安装。

设备采购完成后，就可以开始进行安装工作了。

安装工作主要包括固定光伏发电板、安装逆变器等。

固定光伏发电板时，需要确保安装支架稳固、方向正确，并保证太阳能板与屋顶之间的间隙合适，以便通风散热。

安装逆变器时，需要考虑逆变器与电表、配电箱之间的连接问题，确保电能能够顺利注入电网。

安装完成后，还需要进行设备调试和系统连接。

设备调试主要是调整光伏发电板的角度和方向，以最大程度地捕捉太阳能。

系统连接则是将光伏发电设备与电池组、逆变器等设备进行连接，并连接到电网中。

在进行系统连接时，需要仔细检查每个连接点的安全性和电气性能，以确保设备能够正常工作。

最后，进行设备运维和监控。

设备运维包括定期清洁光伏发电板、检查设备的工作状态和在线监测系统等。

定期清洁可以防止光伏发电板上的灰尘和污垢影响发电效率。

检查设备的工作状态可以及时发现问题并进行维修。

在线监测系统可以实时监测光伏发电装置的发电情况，及时发现故障并做出相应的处理。

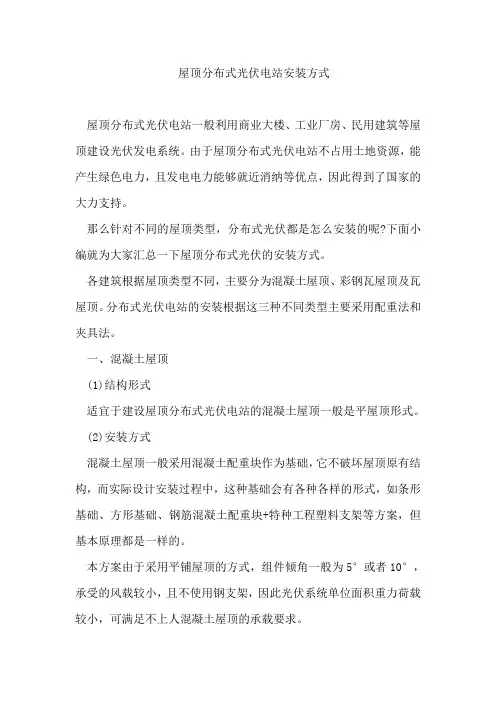

屋顶分布式光伏电站安装方式屋顶分布式光伏电站一般利用商业大楼、工业厂房、民用建筑等屋顶建设光伏发电系统。

由于屋顶分布式光伏电站不占用土地资源，能产生绿色电力，且发电电力能够就近消纳等优点，因此得到了国家的大力支持。

那么针对不同的屋顶类型，分布式光伏都是怎么安装的呢?下面小编就为大家汇总一下屋顶分布式光伏的安装方式。

各建筑根据屋顶类型不同，主要分为混凝土屋顶、彩钢瓦屋顶及瓦屋顶。

分布式光伏电站的安装根据这三种不同类型主要采用配重法和夹具法。

一、混凝土屋顶(1)结构形式适宜于建设屋顶分布式光伏电站的混凝土屋顶一般是平屋顶形式。

(2)安装方式混凝土屋顶一般采用混凝土配重块作为基础，它不破坏屋顶原有结构，而实际设计安装过程中，这种基础会有各种各样的形式，如条形基础、方形基础、钢筋混凝土配重块+特种工程塑料支架等方案，但基本原理都是一样的。

本方案由于采用平铺屋顶的方式，组件倾角一般为5°或者10°，承受的风载较小，且不使用钢支架，因此光伏系统单位面积重力荷载较小，可满足不上人混凝土屋顶的承载要求。

混凝土屋顶由于采用配重块基础，而配重块一般重80-100kg左右，所以这种屋顶分布式光伏的安装方式对屋顶承重要求比较高。

混凝土屋顶有上人屋面和不上人屋面之分，根据《建筑结构荷载规范》(GB50009-2012)规定，上人屋面的活荷载的设计标准值为2.0KN/m2(200kg/m2)，不上人屋面的活荷载的设计标准值为0.5KN/m2(50kg/m2)。

因此，对于上人屋面，荷载不小于2.0KN/m2的屋顶，基本可以判定为适合建设这种形式的屋顶分布式光伏电站，而对于不上人屋面，则需采用特殊设计方案，如上图中的钢筋混凝土配重块+特种工程塑料支架方案。

二、彩钢瓦屋顶(1)结构形式彩钢瓦屋顶一般是厂房屋顶，根据彩钢瓦的规格一般分为角驰型彩钢瓦、直立锁边型彩钢瓦及梯形彩钢瓦，其结构形式如下。

(2)安装方式根据不同的彩钢瓦形式，可选择相应的夹具或者支座基础，其安装方式如下图：由于角驰型和直立锁边型彩钢瓦，其安装方式可以直接采用夹具作为屋顶分布式光伏组件的基础，没有破坏彩钢瓦的完整性，因此这两种形式的厂房屋顶很适合做屋顶分布式光伏电站，而梯形彩钢瓦屋顶由于光伏组件支座的安装方式破坏了彩钢瓦的整体性，因此存在漏水隐患，此种形式的安装方式要做好防水措施。

屋顶分布式光伏项目施工流程太阳能光伏系统是利用太阳电池的光伏效应将太阳辐射能直接转换成电能的发电系统，民用建筑中的太阳能光伏系统一般设置在屋顶上。

新建、改建和扩建的民用建筑光伏系统设计应纳入建筑工程设计，统一规划、同步设计、同步施工、同步验收，与建筑工程同时投入使用。

在既有建筑上安装或改造光伏系统应按建筑工程审批程序进行专项工程的设计、施工和验收。

一、一般流程（一）新建建筑光伏系统的安装施工应纳入建筑设备安装施工组织设计，并应制定相应的安装施工方案和采取特殊安全措施。

（二）光伏系统安装前应具备下列条件：1.设计文件齐备，且已审查通过；2.施工组织设计及施工方案已经批准；3.场地、供电、道路等条件能满足正常施工需要；4.预留基座、预留孔洞、预埋件、预埋管和设施符合设计要求，并已验收合格。

（三）安装光伏系统时，应制定详细的施工流程与操作方案，应选择易于施工、维护的作业方式。

（四）安装光伏系统时，应对已完成土建工程的部位采取保护措施。

（五）施工安装人员应采取防触电措施，并应符合下列规定：1.应穿绝缘鞋、戴低压绝缘手套、使用绝缘工具；2.当光伏系统安装位置上空有架空电线时，应采取保护和隔离措施；3.不应在雨、雪、大风天作业。

（六）光伏系统安装施工应采取安全措施，并应符合下列规定：1.光伏系统的产品和部件在存放、搬运和吊装等过程中不得碰撞受损；吊装光伏组件时，光伏组件底部应衬垫木，背面不得受到碰撞和重压；2.光伏组件在安装时，表面应铺遮光板遮挡阳光，防止电击危险；3.光伏组件的输出电缆不得非正常短路；4.对无断弧功能的开关进行连接时，不得在有负荷或能形成低阻回路的情况下接通正负极或断开；5.连接完成或部分完成的光伏系统，遇有光伏组件破裂的情况应及时采取限制接近的措施，并应由专业人员处置；6.不得局部遮挡光伏组件，避免产生热斑效应；7.在坡度大于10°的坡屋面上安装施工，应采取专用踏脚板等安全措施。

分布式屋顶光伏发电站的全部安装方式1. 前言分布式屋顶光伏发电是一种通过将太阳能电池板安装在建筑物的屋顶上，将太阳能转化为可用电能的方法。

本文将介绍分布式屋顶光伏发电站的全部安装方式，以帮助您了解如何在建筑物上安装光伏发电设备。

2. 安装位置选择在选择安装位置时，需要考虑以下因素：- 建筑物的屋顶结构和负重能力：确保屋顶能够承受太阳能电池板的重量，不会对建筑物结构造成影响。

- 一日内的太阳照射情况：选择没有阴影遮挡的位置以最大化太阳能的吸收效果。

- 安全因素：确保太阳能电池板安装在安全可靠的位置，避免发生意外事故。

3. 安装步骤以下是分布式屋顶光伏发电站的安装步骤：步骤一：准备工作- 确定安装位置并测量屋顶面积，以确定需要安装的太阳能电池板数量。

- 验证建筑物的屋顶结构和负重能力是否符合安装要求。

- 完成与相关当地部门的联络和申请，获取必要的许可证和批准。

步骤二：材料采购- 购买符合质量和安全标准的太阳能电池板和相关组件，如逆变器、电池组和组件支架等。

步骤三：安装太阳能电池板支架- 根据建筑物的屋顶结构和负重能力选择合适的太阳能电池板支架，并进行安装。

步骤四：安装太阳能电池板- 将太阳能电池板安装在之前安装好的支架上，确保板与支架连接牢固。

步骤五：安装逆变器和电池组- 将逆变器和电池组安装在建筑物内部的合适位置，并与太阳能电池板进行连接。

步骤六：并网连接- 将逆变器与当地电力公司的电网连接，以实现太阳能发电和电网供电之间的无缝切换。

步骤七：测试和调试- 对安装完成的分布式屋顶光伏发电站进行测试和调试，确保设备正常运行。

4. 维护和监控安装完成后，分布式屋顶光伏发电站需要进行定期的维护和监控，以确保设备的正常运行和输出效率的最大化。

5. 结论通过按照以上步骤进行安装，您可以成功搭建一套分布式屋顶光伏发电站。

然而，请注意在安装过程中遵循相关安全规范，并确保与当地部门进行合作和遵守相关规定。

以上是分布式屋顶光伏发电站的全部安装方式的介绍，希望能对您有所帮助。

屋顶分布式光伏电站设施工方案
一、基本情况
1．光伏发电设施主要用于发电，电力供应者提供电力，电力对象为
当地居民和企业，占地面积约1500平方米。

2．全厂装机容量约为600KW，分布式光伏发电系统由4个单元组成，每个单元功率约150KW，根据实际情况，可以灵活调节每个单元的功率。

3．屋顶分布式光伏发电设施由采光结构部分、光伏组件部分和箱变
部分组成。

二、采光结构设计
1.屋顶坡度设计：根据屋顶坡度及风荷载计算，采用铝合金和普通钢
材的跌框结构，用钢及砖材结构固定。

2.采光结构支撑方案：采用抗震支撑固定的设计，屋顶分布式光伏发
电设施安装在上面，钢结构有效地减少了屋顶受力。

3.屋顶防水设计：将分布式光伏发电系统的采光结构和屋顶分开，采
用夹层结构，屋顶分布式光伏发电系统下面采用SBS防水板保护，屋顶上
覆盖高分子材料防水层，有效地防止雨水渗入。

三、光伏组件设计
1.光伏系统选型：采用多晶硅太阳能电池组件，接线方式采用串联，
单节点接线功率为150KW，组件尺寸为1956*990，每片单元电路电压最大
值为36V，最大电流值为13A。

2.太阳能组件安装：采用垂直安装的方式，采光结构的支撑框。

分布式光伏电站施工流程分布式光伏电站是利用太阳能发电的一种方式，通过分布在不同地点的光伏电站，可以实现电力的分布式供应。

分布式光伏电站的施工流程主要包括选址与规划、工程设计、土建施工、光伏组件安装、电气工程、通信工程、试运行和投运等环节。

下面将详细介绍分布式光伏电站的施工流程。

1.选址与规划：选址是分布式光伏电站建设的第一步，需要根据地理、气候及电网条件等因素进行选址。

合适的选址能够提高电站的发电效益和运营安全性。

规划包括确定光伏电站的规模、布局和电汇点等。

在确定规划方案之前，需要进行可行性研究和环境评估。

2.工程设计：工程设计是分布式光伏电站施工的核心环节，包括总体设计和详细设计两个阶段。

总体设计主要确定电站的工程布局、接入方式、输配电工程及光伏组件布置等。

详细设计则是在总体设计的基础上，制定具体的施工方案和技术要求。

3.土建施工：土建施工是分布式光伏电站建设的基础工程，包括场地平整、土建基础建设、设备安装基础等。

主要施工任务包括场地清理、围墙搭建、道路建设、基础设施工程等。

土建施工需要符合设计要求和建筑规范，确保光伏电站的稳固和安全。

4.光伏组件安装：光伏组件安装是分布式光伏电站的核心任务，需要按照设计要求将光伏组件安装在预先布置好的支架上。

安装过程中需要对组件进行固定和连接，确保光伏组件的安全稳定和电气连接的正常。

5.电气工程：电气工程是光伏电站的核心工程之一，主要包括直流电路、交流电路、变压器、开关设备等的安装和调试。

在进行电气工程时，需要严格按照设计要求和电气安全规范进行施工，确保电站的电气系统安全可靠。

6.通信工程：通信工程是分布式光伏电站的基础建设，包括光纤布线、设备安装、调试等。

通信工程的主要任务是确保光伏电站与电网的数据通信，实现电站的远程监控与管理。

7.试运行：试运行是分布式光伏电站施工的重要环节，主要是对电站的各项设备和系统进行测试、调试和运行。

试运行期间需要检查各项设备和通信系统的运行状况，确保光伏电站的正常运行。

屋顶分布式光伏电站土建工程施工方案1）预制仓基础及设备基础施工1.1模板施工本工程模板采用覆膜胶合板的施工工艺，确保混凝土外观工艺质量。

模板及其支架根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。

模板及其支架具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。

模板支模系统采用钢管支模架支撑体系，确保工程质量及工程进度。

模板施工严格按翻样图纸在模板加工场进行制作成型，现场拼装、就位和设支撑，模板安装就位后，由技术员、施工员按平整度及端面尺寸、标高、垂直度进行复核验收；浇注混凝土时派专人检查模板，发现异常情况及时处理。

框架柱、梁阳角部位采用钢管定位固定，确保成型混凝土的工艺质量。

模板工程施工工艺流程如下：模板配置计划本工程模板系统使用竹胶板、木方、钢管为支撑系统，因工期紧及单一性，不考虑周转，材料均一次备齐。

模板安装（1（2）安装方法：按照基础边线及图纸要求，在垫层上就地安装模板，用短木方将模板支撑于基坑侧壁上，采用φ48钢管进行加固。

模板拆除1 、侧模板须在混凝土强度不低于1.2MPa 时方可拆模。

2 、模板拆除前应有同条件养护试块报告作依据，并办理拆模申请表，报监理工程师审批。

3、模板拆除本着“先支的后拆、后支的先拆”的原则，拆除下的材料，及时清理维修，而后分类堆放到指定地点。

脱模剂选用响应招标文件要求，脱模剂采用无污染、无残留的优质脱模剂。

本工程拟采用水性脱模剂，并以化学脱模剂作为备选，具体适宜在工程开工后同监理工程师共同协商解决。

模板清修保养对已拆除的模板首先进行清理，然后采取必要的维修，修整后妥善保存，以备使用。

所有模板铺设前表面擦洗干净，在浇筑混凝土之前模板内不得残留任何杂物，所有板面都均匀地涂刷水性的脱模剂。

模板的质量要求（1）模板必须保证工程结构的形状，尺寸和位置正确。

尺寸宜采用规范规定的数值。

模板安装要特别讲求方整横平竖直。

分布式屋顶光伏电站的全部安装方式一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围：混凝土平面屋顶。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

1）独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

图1支架与水泥基础基座螺丝连接图2支架连同水泥基础一起浇筑图3支架直接压在混凝土基础凹槽下图4混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

图5支架与水泥基础基座螺丝固定连接图6支架连同水泥基础一起浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

图7支架与混凝土基础基座螺丝连接图8支架连同水泥基础一起浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。

1）彩钢瓦的安装夹具（夹持）适用彩钢瓦类型：角驰三型、直立锁边结构。

图9彩钢瓦的安装夹具（夹持）图10彩钢瓦的安装夹具（夹持）2）马鞍支座适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。

图11 粘接图12 螺栓固定3）琉璃瓦挂钩固定基础图13 挂钩用螺栓固定于横梁上图14 挂钩用膨胀栓固定于混凝土楼板上三、支架与屋顶粘接安装图15 支架直接接入楼板图16 支架底座用建设胶粘接于屋顶.图17 金属支架嵌入式粘接于屋顶此安装方式主要应用于混凝土斜屋顶和混凝土拱形屋顶；.....。

屋顶分布式光伏电站专项施工方案1.1起重吊装施工方案本项目属于屋面电站项目多数设备除逆变器、变压器等均需要吊装至屋面后施工，起重吊装技术将作为本项目的重点控制点，保证吊装过程的安全。

起重吊装作业前，实地考察吊装现场，与主要吊装人员制定出切实可行的吊装方法和安技措施，保证作业安全，避免盲目施工，在吊装前要将起重吊装方案向操作人员交底。

吊装施工方案、交底内容应包括人员配置、起重机械的选择、吊装技术方法、起重运行路线、构件的平面布置、运输、堆放、施工安技措施等。

1、起重吊装人员的组成吊车司机、指挥员、安全员、作业人员2、起重机械的选择根据所掉设备的重量、高度及屋面高度合理选择几种机械。

3、起重地点及运行路线厂区内吊装我们首先遵守厂方的规定，按照厂方的指定路线，指定地点进行吊装。

4、构件的布置堆放未吊装材料在厂房四周指定区域堆放整齐，做好防护，吊装至屋面材料采取分散堆放，以不超过屋面承重为限，堆放整齐，方便倒运，运上屋面的设备及时运走，以防负载集中。

1、司机和指挥人员要经过专业的培训，并经过培训部门考核合格后才能上岗作业，指挥人员在作业前要熟悉机车的性能并了解所起吊的重量，现场周围环境。

2、在吊装作业前必须将支腿支设牢固、平稳、不倾斜。

开始吊装前吊装人员必须详细检查被吊物是否牢固，任何人不得随吊装货物升降。

3、起重机操作人员在操作时精神要集中，要服从指挥人员指挥。

4、起重机在使用过程中回转半径范围内严禁站人。

5、吊装作业时设置警戒区域挂警示牌，非作业人员严禁入内。

6、严禁在风速六级以上或大风、大雾天气进行吊装作业。

7、在吊装过程中如因故中断必须采取安全措施。

8、夜间吊装作业必须有充足的照明。

1、检查○1作业前检查：检查各安全装置是否齐全有效，检查方法在做空载试车同时进行各限位试验，不能只检查安全装置的完好程度，而不按规定运行试验。

○2作业中检查：起重机在施工中起重司机要经常检查安全保险装置，力矩限制器，起重机的安全性能以及吊钩、油丝绳、卡扣等装置，确认无误后方可继续使用，发现问题应及时处理，保证起重安全施工。
