第十三章+++多层钢筋混凝土框架房屋
- 格式：ppt
- 大小：3.77 MB
- 文档页数：41
下载文档原格式
合集下载
多层及高层钢筋混凝土房屋—框架
9.4 框架-剪力墙结构
2024/2/7
9.4.1 框架-剪力墙结构的布置
框架—剪力墙结构是由框架和剪力墙两种不同的结构构件组 成的受力体系。在框架—剪力墙结构中，剪力墙应沿平面的主轴 方向布置，一般遵循“均匀、对称、分散、周边”的布置原则。 在框架—剪力墙结构中，剪力墙布置数量的多少，直接影响到结 构体系的抗震性能和经济性。
框架—剪力墙结构中，宜采用现浇楼盖，通过楼板把两者联系在 一起，迫使框架和剪力墙在一起协同工作，形成了它独有的一些 特点。
(1) 在水平荷载作用下，框架以剪切变形为主，其层间相对 水平位移越到上部越小(图9.28(a))；而剪力墙以弯曲变形为主， 其层间相对水平位移越往上部越大(图9.28(b))。在框架—剪力墙 结构中，结构的上部剪力墙被框架推进，框架被剪力墙拉出，使 两者具有统一的侧移；而在结构的下部，则是剪力墙被框架拉出， 框架被剪力墙推进，达到两者变形相互协调。在这种变形协调过 程中产生的内力，由将框架和剪力墙互相联系在一起的楼板承担， 使得在各层楼板标高处两者具有相同的侧移，两者的协同工作使 结构的层间变形趋于均匀（图9.28(d)）。当剪力墙数量相对较少
2024/2/7
(3) 剪力墙周边应设置梁(或暗梁)和端柱围成边框，边框梁或 暗梁的上、下纵向钢筋配筋率均不应小于0.2%，箍筋不应少于 6@200；
(4) 剪力墙的水平分布钢筋应全部锚入边框柱内，锚固长度 不应小于la；
(5) 剪力墙端部的纵向受力钢筋应配置在边框柱截面内，剪 力墙底部加强部位边框柱的箍筋宜沿全高加密，当带边框剪力墙 上的洞口紧邻边框柱时，边框柱的箍筋宜沿全高加密。
横向剪力墙宜均匀对称地设置在建筑物的端部附近、楼(电) 梯间、平面形状变化处以及恒荷载较大的部位。纵向剪力墙宜布 置在单元的中间区段内，当房屋纵向较长时，不宜集中在房屋的 两端布置纵向剪力墙。
2024/2/7
9.4.1 框架-剪力墙结构的布置
框架—剪力墙结构是由框架和剪力墙两种不同的结构构件组 成的受力体系。在框架—剪力墙结构中，剪力墙应沿平面的主轴 方向布置，一般遵循“均匀、对称、分散、周边”的布置原则。 在框架—剪力墙结构中，剪力墙布置数量的多少，直接影响到结 构体系的抗震性能和经济性。
框架—剪力墙结构中，宜采用现浇楼盖，通过楼板把两者联系在 一起，迫使框架和剪力墙在一起协同工作，形成了它独有的一些 特点。
(1) 在水平荷载作用下，框架以剪切变形为主，其层间相对 水平位移越到上部越小(图9.28(a))；而剪力墙以弯曲变形为主， 其层间相对水平位移越往上部越大(图9.28(b))。在框架—剪力墙 结构中，结构的上部剪力墙被框架推进，框架被剪力墙拉出，使 两者具有统一的侧移；而在结构的下部，则是剪力墙被框架拉出， 框架被剪力墙推进，达到两者变形相互协调。在这种变形协调过 程中产生的内力，由将框架和剪力墙互相联系在一起的楼板承担， 使得在各层楼板标高处两者具有相同的侧移，两者的协同工作使 结构的层间变形趋于均匀（图9.28(d)）。当剪力墙数量相对较少
2024/2/7
(3) 剪力墙周边应设置梁(或暗梁)和端柱围成边框，边框梁或 暗梁的上、下纵向钢筋配筋率均不应小于0.2%，箍筋不应少于 6@200；
(4) 剪力墙的水平分布钢筋应全部锚入边框柱内，锚固长度 不应小于la；
(5) 剪力墙端部的纵向受力钢筋应配置在边框柱截面内，剪 力墙底部加强部位边框柱的箍筋宜沿全高加密，当带边框剪力墙 上的洞口紧邻边框柱时，边框柱的箍筋宜沿全高加密。
横向剪力墙宜均匀对称地设置在建筑物的端部附近、楼(电) 梯间、平面形状变化处以及恒荷载较大的部位。纵向剪力墙宜布 置在单元的中间区段内，当房屋纵向较长时，不宜集中在房屋的 两端布置纵向剪力墙。
第十三章建筑结构抗震设计基本知识
3）地面下沉 在强烈的地震作用下， 在强烈的地震作用下 ， 在回填土和孔隙较大粘性土等 松软而压缩性较高的土层中，往往发生震陷， 使建筑物破 松软而压缩性较高的土层中 ， 往往发生震陷， 坏，此外，在岩溶洞和采空区也常发生震陷。 此外，在岩溶洞和采空区也常发生震陷。 4）滑坡、塌方 滑坡、 在强烈的地震下， 常引起河岸、 陡坡滑坡， 在强烈的地震下 ， 常引起河岸 、 陡坡滑坡 ， 有时规模 很大，造成公路堵塞、岸边建筑物破坏。 很大，造成公路堵塞、岸边建筑物破坏。
3.地震的破坏作用 （1）地表的破坏现象 1）地裂缝 重力地裂缝： 重力地裂缝：由于地面作剧烈震动而引起的惯性力超 过了土的抗剪强度所致。构造地裂缝：与地质构造有关， 过了土的抗剪强度所致。构造地裂缝：与地质构造有关， 是地壳深部断层错动延伸至地面的裂缝。 是地壳深部断层错动延伸至地面的裂缝。 2）喷砂冒水 在地下水位较高的平原及沿海地区， 在地下水位较高的平原及沿海地区，地下存在埋深较 浅的细砂层或粉土层时，可能发生喷砂冒水现象。 浅的细砂层或粉土层时，可能发生喷砂冒水现象。
2.设防目标 （1）大震和小震 小震：为烈度概率密度曲线上的峰值所对应的烈度， 小震：为烈度概率密度曲线上的峰值所对应的烈度， 即众值烈度或称多遇烈度，如图12.1.2所示。 即众值烈度或称多遇烈度，如图12.1.2所示。当基准设 12.1.2所示 计期为50年时， 50年内众值烈度的超越概率为63.2%， 计期为50年时，则50年内众值烈度的超越概率为63.2%， 50年时 年内众值烈度的超越概率为63.2% 这就是第一水准的烈度。 这就是第一水震的基本知识， 理解震级、 1. 了解地震的基本知识 ， 理解震级 、 地震烈度的 概 念； 2.了解建筑抗震设防的概念设计； 了解建筑抗震设防的概念设计； 3.掌握建筑抗震设防的烈度、分类和标准。 掌握建筑抗震设防的烈度、分类和标准。
简述钢筋混凝土多层框架房屋结构设计
简述钢筋混凝土多层框架房屋结构设计钢筋混凝土多层框架结构房屋设计是一种常见的建筑形式。
它通常由柱、梁、地板板、墙体、屋顶、楼梯等构件组成，可以提供较强的抗震、承载能力。
以下是对其结构设计的简介。
一、地基设计地基是任何建筑物的基础。
混凝土多层框架建筑的地基设计需要根据地质条件、土质参数、建筑荷载等因素来确定适当的基础类型。
通常情况下，混凝土多层框架建筑会使用深基础，如钻孔灌注桩、摩擦桩等。
同时，地基也需要考虑地震的影响，采用防震措施来保证建筑稳定。
二、柱和梁的设计柱和梁是多层框架结构的主要构件，承担着建筑物的重量和荷载。
设计时需要考虑构件的尺寸、材料、悬挑长度、跨度等因素。
一般来说，柱的尺寸与梁相当或稍小，柱的截面应足够强，才能承受荷载和地震效应。
梁的悬挑长度和跨度的优化设计可以减少梁的体积，降低成本。
三、地板板和墙体的设计地板板和墙体是构成多层框架建筑的主要结构组成部分，地板板是建筑物的基础部分，墙体则分为内墙和外墙，内墙主要承受重量，外墙则是建筑物的保温、隔音等结构。
地板板的设计需要考虑荷载、梁的大小、跨度等因素。
一般而言，地板板的厚度会影响空间高度和楼层高度，因此需要在设计时建立折衷平衡。
墙体设计需要考虑强度和保温隔音性能。
通常情况下，外墙需要采用隔温材料进行隔热，内墙需要考虑防潮和防火等因素。
四、屋顶和楼梯的设计屋顶提供建筑物的保护性能、防水等功能。
设计时需要考虑下雨季节的雨水排放和隔热等因素。
一般情况下，屋顶通常采用坡度较大的防水屋面，材料可选用防水卷材、预制板、涂层等。
楼梯的设计需要考虑安全、美观和通行性。
设计时应遵循国家的相关规定和标准，以确保楼梯的舒适性和安全性。
综上所述，钢筋混凝土多层框架房屋结构设计需要充分考虑地基、柱和梁、地板板和墙体、屋顶和楼梯等方面，来保证房屋的安全、稳定以及美观度。
同时充分运用新技术、新材料，是保证混凝土多层框架房屋结构设计的重要保证。
第三次形成性考核
混凝土结构设计（A）第三次形成性考核（第十三章钢筋混凝土多层框架结构）一、判断题1．框架结构广泛在多高层建筑中应用，它的特点是建筑平面布置灵活，可以形成较大的使用空间以满足车间、餐厅、实验室、会议室、营业室等要求。
（）2．民用框架结构房屋常用的柱网尺寸一般在6～12米之间，工业建筑的柱网尺寸一般在6～9米之间。
（）3．伸缩缝主要使用来解决由于房屋过长所带来的温度应力问题，主要与房屋的长度有关。
（）4．框架结构的近似手算方法，包括水平荷载作用下的分层法，竖向荷载作用下的反弯点法和改进反弯点法（D值法）。
（）5．利用分层法进行框架结构竖向荷载作用下的内力分析时，必须考虑框架的侧移。
（）6．采用调整框架柱的线刚度来考虑支座转动的影响，其方法是：（1）除底层以外其他各层柱的线刚度均乘0.9的折减系数；（2）除底层以外其他各层柱的弯矩传递系数取为1/3。
（）7．框架结构中，如果柱上下端转角相同，反弯点就在柱高的中央；如果柱上下端转角不同，则反弯点偏向转角较小的一端，亦即偏向约束刚度较大的一端。
（）8．框架结构若某层柱的上下横梁线刚度不同，则该层柱的反弯点位置将向横梁刚度较小的一侧偏移。
（）9．必须指出，我国有关规范规定，弯矩调幅只对水平荷载作用下的内力进行，即竖向荷载作用下产生的弯矩不参加调幅，因此，弯矩调幅应在内力组合之前进行。
（）10．框架梁在截面配筋计算时应采用构件端部截面的内力，而不是轴线处的内力。
（）二、选择题1．框架柱的平面位置由房屋的使用要求形成平面柱网尺寸来确定，民用框架结构房屋常用的柱网尺寸一般在（）米之间。
A．3～6 B．4～6C．6～9 D．6～122．（）优点在于开间布置比较灵活，但房屋的横向刚度较差，楼板的跨度也较大，因此在实际工程中采用较少。
A．横向框架承重体系B．纵向框架承重体系C．混合承重体系3．（）优点是可以有利于抵抗来自纵横两个方向的风荷载和地震作用，框架结构具有交好的整体工作性能。
多层框架结构房屋讲解
多 层 框 架 结 构
多层框架结构
主要内容： 重点：
结构组成和结构布置 框架结构的计算简图及荷载 竖向荷载作用下框架结构内力的近似计算 水平荷载作用下框架结构内力和侧移的近似计算 荷载效应组合和构件设计 框架结构的构造要求
结构组成和结构布置 框架结构的计算简图及荷载 反弯点法，Ｄ值法
第十三章 多层框架结构
• 9、框架结构设计中值得注意的问题
•
复杂平面：扭转问题、应力集中
•
沿高度侧向刚度突变
•
避免错层与夹层
•
梁柱及节点的抗震细部构造
•
设变形缝(三缝的设置）
• 3、框架结构的组成
• 楼板（次梁）、主梁、柱、节点及基础
• 楼盖/屋盖结构体系（水平结构体系）
• 承重结构体系（竖向结构体系）
• 特点：直接承重，也抵抗来自任何方向的水平力
• 灵活多样：跨度、层高；抽梁、抽柱（大开间、大空间）；内收、 外挑（外形变化要求）
• 4、承重结自重轻、施工快、造价贵、防火）
架的距离可能较大，给使用带来不便，此时可
利用挑梁或搁置预制梁、板的方法进行建筑上
钢筋混凝土框架结构伸缩缝最大间距（m)
环境条件 框架类别
装配式 现浇式
室内或土中
75 55
露天
50 35
图 沉降缝做法
(a) 设挑梁（板）；(b) 设预制板（梁）
• 伸缩缝的设置主要与结构长度相关。当结构的长度超过规范规定 的容许值时，应验算温度应力并采取相应的构造措施。
70
55（40） 不应采用
注：
1 房屋高度指室外地面至主要屋面高度（不包括局部突出屋面的电梯机房等高度）；
2 框架-核心筒结构指周边稀柱框架与核心筒组成的结构；3 部分框支剪力墙结构指地面以上 有部分框支剪力墙的剪力墙结构；4 表中框架，不包括异形柱框架；5 板柱-抗震墙结构指板 柱、框架和抗震墙组成抗侧力体系的结构；6 乙类建筑可按本地区抗震设防烈度确定其适用 的最大高度；7 超过表内高度的房屋，应进行专门研究，采取必要的加强措施。
多层框架结构
主要内容： 重点：
结构组成和结构布置 框架结构的计算简图及荷载 竖向荷载作用下框架结构内力的近似计算 水平荷载作用下框架结构内力和侧移的近似计算 荷载效应组合和构件设计 框架结构的构造要求
结构组成和结构布置 框架结构的计算简图及荷载 反弯点法，Ｄ值法
第十三章 多层框架结构
• 9、框架结构设计中值得注意的问题
•
复杂平面：扭转问题、应力集中
•
沿高度侧向刚度突变
•
避免错层与夹层
•
梁柱及节点的抗震细部构造
•
设变形缝(三缝的设置）
• 3、框架结构的组成
• 楼板（次梁）、主梁、柱、节点及基础
• 楼盖/屋盖结构体系（水平结构体系）
• 承重结构体系（竖向结构体系）
• 特点：直接承重，也抵抗来自任何方向的水平力
• 灵活多样：跨度、层高；抽梁、抽柱（大开间、大空间）；内收、 外挑（外形变化要求）
• 4、承重结自重轻、施工快、造价贵、防火）
架的距离可能较大，给使用带来不便，此时可
利用挑梁或搁置预制梁、板的方法进行建筑上
钢筋混凝土框架结构伸缩缝最大间距（m)
环境条件 框架类别
装配式 现浇式
室内或土中
75 55
露天
50 35
图 沉降缝做法
(a) 设挑梁（板）；(b) 设预制板（梁）
• 伸缩缝的设置主要与结构长度相关。当结构的长度超过规范规定 的容许值时，应验算温度应力并采取相应的构造措施。
70
55（40） 不应采用
注：
1 房屋高度指室外地面至主要屋面高度（不包括局部突出屋面的电梯机房等高度）；
2 框架-核心筒结构指周边稀柱框架与核心筒组成的结构；3 部分框支剪力墙结构指地面以上 有部分框支剪力墙的剪力墙结构；4 表中框架，不包括异形柱框架；5 板柱-抗震墙结构指板 柱、框架和抗震墙组成抗侧力体系的结构；6 乙类建筑可按本地区抗震设防烈度确定其适用 的最大高度；7 超过表内高度的房屋，应进行专门研究，采取必要的加强措施。
多层及高层钢筋混凝土房屋—框架结构
1) 竖向荷载作用下的内力近似计算方法——分层法
2024/2/7
(1) 忽略框架在竖向荷载作用下的侧移和由它引起的侧移弯 矩；
(2) 忽略每层横梁上的荷载对其他各层横梁及其他柱内力的 影响。
2024/2/7
在分层计算时，均假定上、下柱的远端为固定端，而实际的 框架柱除在底层基础处为固定端外，其余各柱的远端均有转角产 生，介于铰支承与固定支承之间。为消除由此所引起的误差，分 层法计算时应做如下修正：
对于现浇整体式框架，将各节点视为刚接节点，认为框架 柱在基础顶面处为固定支座。横向框架和纵向框架的计算简图， 分别如图9.8(c)、(d)所示。
2024/2/7
2024/2/7
图9.8 框架结构的计算简图
2．框架结构的内力计算
多层多跨框架结构的内力(M、V、N)和位移计算，目前多采 用电算求解。而手算是设计人员的基本功，内力分析时，一般采 用近似计算方法。如计算竖向荷载作用下的内力时，通常有弯矩 一次分配法和分层法等；在计算水平荷载作用下的内力时，有反 弯点法和修正反弯点法(D值法)。这些方法采用的假设不同，计 算结果有所差异，但一般都能满足工程设计要求 柱例布置应满足建筑平面布置的要求 (3) 柱网布置要使结构受力合理 (4) 柱网布置应便于施工
2024/2/7
2024/2/7
图9.6 框架结构的柱网布置
(a) 内廊式； (b) 跨度组合式
3) 承重框架的布置 (1) 横向框架承重方案 主要承重框架由横向主梁与柱构成，楼板沿纵向布置，支 承在主梁上，纵向连系梁将横向框架连成一空间结构体系，如 图9.7(a)所示。
图9.12 框架结构在水平荷载作用下的变形
(a) 计算简图；(b) 总体剪切变形；(c) 总体弯曲变形
2024/2/7
(1) 忽略框架在竖向荷载作用下的侧移和由它引起的侧移弯 矩；
(2) 忽略每层横梁上的荷载对其他各层横梁及其他柱内力的 影响。
2024/2/7
在分层计算时，均假定上、下柱的远端为固定端，而实际的 框架柱除在底层基础处为固定端外，其余各柱的远端均有转角产 生，介于铰支承与固定支承之间。为消除由此所引起的误差，分 层法计算时应做如下修正：
对于现浇整体式框架，将各节点视为刚接节点，认为框架 柱在基础顶面处为固定支座。横向框架和纵向框架的计算简图， 分别如图9.8(c)、(d)所示。
2024/2/7
2024/2/7
图9.8 框架结构的计算简图
2．框架结构的内力计算
多层多跨框架结构的内力(M、V、N)和位移计算，目前多采 用电算求解。而手算是设计人员的基本功，内力分析时，一般采 用近似计算方法。如计算竖向荷载作用下的内力时，通常有弯矩 一次分配法和分层法等；在计算水平荷载作用下的内力时，有反 弯点法和修正反弯点法(D值法)。这些方法采用的假设不同，计 算结果有所差异，但一般都能满足工程设计要求 柱例布置应满足建筑平面布置的要求 (3) 柱网布置要使结构受力合理 (4) 柱网布置应便于施工
2024/2/7
2024/2/7
图9.6 框架结构的柱网布置
(a) 内廊式； (b) 跨度组合式
3) 承重框架的布置 (1) 横向框架承重方案 主要承重框架由横向主梁与柱构成，楼板沿纵向布置，支 承在主梁上，纵向连系梁将横向框架连成一空间结构体系，如 图9.7(a)所示。
图9.12 框架结构在水平荷载作用下的变形
(a) 计算简图；(b) 总体剪切变形；(c) 总体弯曲变形
多层及高层钢筋混凝土房屋
7 多层及高层钢筋混凝土房屋本章预备知识：《建筑构造》中关于框架结构建筑的规定，《建筑力学》中弯距分配法的内容、截面平衡的概念、弯距剪力图的绘制。
本章知识结构：1.常用结构体系2.多层框架结构平面布置、内力分析和构造要求本章内容：我国《高层建筑混凝土结构技术规程》(JGJ3—2002)把10层及10层以上或房屋高度大于28m的建筑物定义为高层建筑，10层以下的建筑物为多层建筑。
多层与高层房屋的荷载有：①竖向荷载(恒载、活载、雪载、施工荷载)；②水平作用(风荷载、地震作用)；③温度作用。
对结构影响较大的是竖向荷载和水平荷载，尤其是水平荷载随房屋高度的增加而迅速增大，以致逐渐发展成为与竖向荷载共同控制设计，在房屋更高时，水平荷载的影响甚至会对结构设计起绝对控制作用。
7.1常用结构体系钢筋混凝土多层及高层房屋有框架结构、框架—剪力墙结构、剪力墙结构和筒体结构四种主要的结构体系。
图7-1 (a)框架结构；(b)剪力墙结构（c）框架－剪力墙结构7.1.1框架结构框架结构房屋(图7－1)是由梁、柱组成的框架承重体系，内、外墙仅起围护和分隔的作用。
框架结构的优点是能够提供较大的室内空间，平面布置灵活，因而适用于各种多层工业厂房和仓库。
在民用建筑中，适用于多层和高层办公楼、旅馆、医院、学校、商场及住宅等内部有较大空间要求的房屋。
框架结构在水平荷载下表现出抗侧移刚度小，水平位移大的特点，属于柔性结构，随着房屋层数的增加，水平荷载逐渐增大，将因侧移过大而不能满足要求。
因此，框架结构房屋一般不超过15层。
7.1.2剪力墙结构当房屋层数更多时，水平荷载的影响进一步加大，这时可将房屋的内、外墙都做成剪力墙，形成剪力墙结构，见图7－1b。
它既承担竖向荷载，又承担水平荷载—剪力，“剪力墙”由此得名。
因剪力墙是一整片高大实体墙，侧面又有刚性楼盖支撑，故有很大的刚度，属于刚性结构。
在水平荷载下，相当于一个底部固定、顶端自由的竖向悬臂梁。

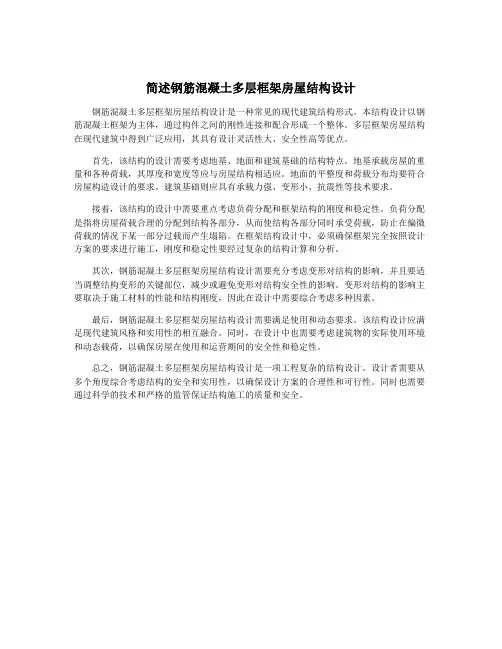

简述钢筋混凝土多层框架房屋结构设计
简述钢筋混凝土多层框架房屋结构设计钢筋混凝土多层框架房屋结构设计是一种常见的现代建筑结构形式。
本结构设计以钢筋混凝土框架为主体，通过构件之间的刚性连接和配合形成一个整体。
多层框架房屋结构在现代建筑中得到广泛应用，其具有设计灵活性大、安全性高等优点。
首先，该结构的设计需要考虑地基、地面和建筑基础的结构特点。
地基承载房屋的重量和各种荷载，其厚度和宽度等应与房屋结构相适应。
地面的平整度和荷载分布均要符合房屋构造设计的要求。
建筑基础则应具有承载力强、变形小、抗震性等技术要求。
接着，该结构的设计中需要重点考虑负荷分配和框架结构的刚度和稳定性。
负荷分配是指将房屋荷载合理的分配到结构各部分，从而使结构各部分同时承受荷载，防止在偏微荷载的情况下某一部分过载而产生塌陷。
在框架结构设计中，必须确保框架完全按照设计方案的要求进行施工，刚度和稳定性要经过复杂的结构计算和分析。
其次，钢筋混凝土多层框架房屋结构设计需要充分考虑变形对结构的影响，并且要适当调整结构变形的关键部位，减少或避免变形对结构安全性的影响。
变形对结构的影响主要取决于施工材料的性能和结构刚度，因此在设计中需要综合考虑多种因素。
最后，钢筋混凝土多层框架房屋结构设计需要满足使用和动态要求。
该结构设计应满足现代建筑风格和实用性的相互融合。
同时，在设计中也需要考虑建筑物的实际使用环境和动态载荷，以确保房屋在使用和运营期间的安全性和稳定性。
总之，钢筋混凝土多层框架房屋结构设计是一项工程复杂的结构设计。
设计者需要从多个角度综合考虑结构的安全和实用性，以确保设计方案的合理性和可行性。
同时也需要通过科学的技术和严格的监管保证结构施工的质量和安全。

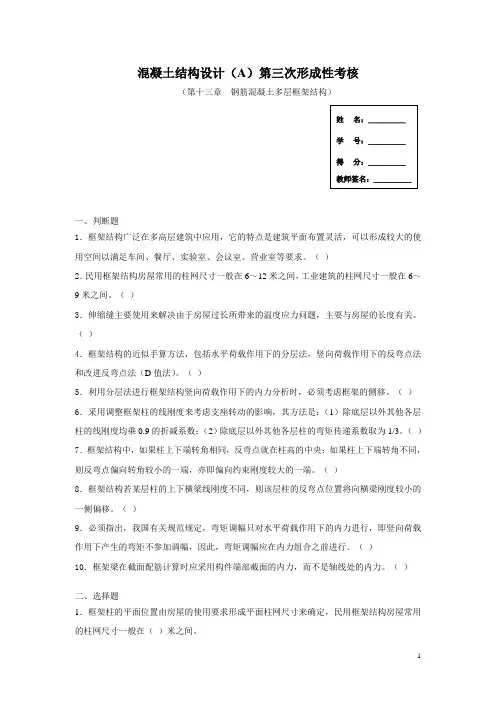

混凝土结构设计第3次形成性考核
混凝土结构设计（A）第三次形成性考核（第十三章钢筋混凝土多层框架结构）一、判断题1．框架结构广泛在多高层建筑中应用，它的特点是建筑平面布置灵活，可以形成较大的使用空间以满足车间、餐厅、实验室、会议室、营业室等要求。
（√）2．民用框架结构房屋常用的柱网尺寸一般在6～12米之间，工业建筑的柱网尺寸一般在6～9米之间。
（×）3．伸缩缝主要使用来解决由于房屋过长所带来的温度应力问题，主要与房屋的长度有关。
（√）4．框架结构的近似手算方法，包括水平荷载作用下的分层法，竖向荷载作用下的反弯点法和改进反弯点法（D值法）。
（×）5．利用分层法进行框架结构竖向荷载作用下的内力分析时，必须考虑框架的侧移。
（×）6．采用调整框架柱的线刚度来考虑支座转动的影响，其方法是：（1）除底层以外其他各层柱的线刚度均乘的折减系数；（2）除底层以外其他各层柱的弯矩传递系数取为1/3。
（√）7．框架结构中，如果柱上下端转角相同，反弯点就在柱高的中央；如果柱上下端转角不同，则反弯点偏向转角较小的一端，亦即偏向约束刚度较大的一端。
（×）8．框架结构若某层柱的上下横梁线刚度不同，则该层柱的反弯点位置将向横梁刚度较小的一侧偏移。
（√）9．必须指出，我国有关规范规定，弯矩调幅只对水平荷载作用下的内力进行，即竖向荷载作用下产生的弯矩不参加调幅，因此，弯矩调幅应在内力组合之前进行。
（×）10．框架梁在截面配筋计算时应采用构件端部截面的内力，而不是轴线处的内力。
（√）二、选择题1．框架柱的平面位置由房屋的使用要求形成平面柱网尺寸来确定，民用框架结构房屋常用的柱网尺寸一般在（C）米之间。
A．3～6 B．4～6C．6～9 D．6～122．（B ）优点在于开间布置比较灵活，但房屋的横向刚度较差，楼板的跨度也较大，因此在实际工程中采用较少。
A．横向框架承重体系B．纵向框架承重体系C．混合承重体系3．（C）优点是可以有利于抵抗来自纵横两个方向的风荷载和地震作用，框架结构具有交好的整体工作性能。
简述钢筋混凝土多层框架房屋结构设计
简述钢筋混凝土多层框架房屋结构设计钢筋混凝土多层框架房屋结构设计是现代建筑中常见的一种结构形式。
它具有承重能力强、抗震性能好、施工方便等特点，在城市中广泛应用。
本文将从多层框架房屋结构的设计原则、主要构件、抗震设计等方面进行简要介绍。
一、设计原则1. 结构安全性: 多层框架房屋设计时，首要考虑的是结构的安全性。
设计应符合国家建筑标准、规范，确保房屋在承受荷载、风力和地震力等外部作用下能够稳定安全地使用。
2. 结构稳定性: 结构设计应考虑整体稳定性，确保房屋结构在使用寿命内不产生倾斜、开裂等问题。
3. 施工性能: 结构设计应尽可能减少施工中的难度，提高工程效率，降低施工成本。
4. 节能减排: 结构设计应尽可能减少能源消耗，保护环境。
二、主要构件1. 柱、梁: 多层框架房屋的主要承重构件是柱、梁。
钢筋混凝土柱和梁通常采用预制件，通过机械连接件连接成整体结构。
2. 基础: 地基基础是房屋结构的承载土体，对建筑的安全性起着至关重要的作用。
多层框架房屋通常采用深基础，如桩基、桩基承台等，以确保房屋的承载能力和稳定性。
3. 墙: 多层框架房屋的外墙、内墙通常采用轻质墙体，如砖混结构、轻钢龙骨等，以满足房屋的隔热、隔声等需求。
4. 屋面: 屋面结构通常采用钢筋混凝土梁板结构，屋面防水层应设计合理，确保屋面不渗水。
5. 楼梯、楼板: 多层框架房屋的楼板通常采用钢筋混凝土梁板结构，楼梯常采用钢筋混凝土预制梁板结构。
三、抗震设计在多层框架房屋结构设计中，抗震设计是非常重要的一环。
钢筋混凝土多层框架房屋的抗震设计应遵循国家相关抗震规范，采用合理的结构形式、布局和构造措施，以提高房屋的抗震性能。
具体措施包括：1. 选择合理的结构形式: 多层框架房屋的结构形式应考虑地震作用下的受力状态，采用合理的柱、梁布置方式，以提高房屋整体的抗震性能。
2. 加强节点抗震设计: 多层框架房屋的节点部位是重要的抗震设计重点，应采用合理的构造措施，如增加梁柱节点的箍筋、加强梁柱连接等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）纵向框架承重方案 组成：由纵向承重梁、柱及基础组成；在 房屋横向各个框架由横向连系梁拉结形成 空间受力体系。 内力分析：在竖向荷载作用下，纵向框架 按多层刚架进行内力分析；横向各层仍应 按多层刚架进行承载力和变形验算。 特点：由于承重梁在纵向布置，房屋结构 横向连管道穿行；可以利用截面尺寸较大 的纵梁调节纵向发生的地基不均匀沉降带 来的影响；楼层净高比横向承重方案的框 架要高。
b 0
b 0
b
0
b
0
第四节 多层框架的内力和侧移计算
一、竖向荷载作用下框架内力的近似计算法 1. 基本假定 （1）框架在竖向荷载作用下侧移很小对内力分析 影响很小可以忽略不计。 （2）每层梁上的荷载对其他梁的影响较小，可以 忽略这种影响。 2. 定义 为了分析多层框架在竖向荷载作用下的内 力，假想从每层柱的中部将框架分解为开口框架， 逐层分析每个开口框架上的内力，依次逐步叠加已 经求出内力的开口框架，就得到了全框架的内力 图。这种计算方发称为分层法。
二、水平荷载作用下框架内力近似计算方法——反 弯点法 多层框架上的水平荷载都简化为节点水平集 中力，同层内各柱顶的水平位移相同。只要求出 一榀框架各柱的抗侧移刚度（ 12i / h ），其中 i E I / h 12i 各柱的提供的侧移刚度值之和 h 就可得知。由于 同层柱相同，所以同层内，每个框架柱承受的水 平剪切力值就是按其线刚度与同层柱总的线刚度 比值即 i / i 关系分配楼层受到的水平剪力的。求 得柱反弯点截面的受到的水平剪切力后，当反弯 点高度已知后，便可求得各柱端的弯矩。
根据上述假定（3）得：同层柱的侧移相等，则各柱 的剪力与柱的抗侧移刚度成正比。柱的抗侧移刚度表示当 柱顶产生单位水平位移时（△u=1），在柱顶需要施加的 水平力的大小。
12E I 根据结构力学知识可知，第i层第j根柱的抗侧移刚度为： h
ij
c cij
12ic 2 hij
则第i层第j根柱的剪力为： V i V
二、水平风荷载 1.风荷载 2.地震作用 三、计算简图 1.计算单元的确定 所取的计算单元是从框架结构中部选一榀框架作为研究 对象，假想从该框架相邻开间二分之一处切开，以该框架为 主体作为独立的计算单元。
2. 节点的构造 现浇框架的节点计算时可视为刚节点。
顶层端节点梁、柱纵向钢筋在节点内的锚固与搭接
2. 框架柱 （1）截面形状 框架柱一般多采用矩形，特殊情况下也可T形、L形、 十字形等异形截面。 （2）框架柱截面尺寸 框架柱截面尺寸可根据柱承受的竖向荷载预估值，按 下式计算：
N ≤0.9 f c Ac
框架柱截面尺寸应满足下列要求： 1）柱截面高度不小于600mm；截面宽度不小于400mm； 2）柱截面尺寸以50mm为模数递增或递减
3）柱的净高与柱截面长边之比不宜小于4； 4）圆柱的直径不宜小于350mm； （3）材料强度 柱内混凝土强度等级不宜低于C25，一 般使用C30~C50级。纵向受力钢筋宜采用 HRBF335、HRB400、HRBF400、 HRB500、HRBF500级钢筋。箍筋宜采用 HPB300、HRBF335级钢筋。
4、装配式框架 定义：指框架结构中的梁、板、柱均为预制构件， 通过施工现场吊装、就位、支撑、焊接钢筋， 后 浇节点混凝土所形成的拼装框架结构。 特点：构件设计定型化、生产标准化、施工机械 化程度高，与全现浇框架相比节约模板、施工进 度快、节约劳动力、成本相对较低。但整体性差、 接头多，预埋件多、焊接节点多，耗钢量大，层 数多、高度大的结构吊装难度和费用都会增加， 由于其整体性差的缺点在大多数情况下已不再使 用。
2、柱网与柱高 （1）民用建筑 一般柱网以300mm为基本模数，柱距 和开间可根据建筑设计的要求确定，同时 也要顾及梁柱受力合理、经济可靠等因素。 （2）工业建筑 多层钢筋混凝土框架结构工业厂房的柱 网和层高是根据生产工艺的要求决定的， 厂房布置为跨度组合式和中间过道式（内 廊式）两类。
3、框架结构承重方案 （1）横向框架承重方案 组成：横向承重框架受力体系是由横向承重梁、 柱及基础组成；在房屋纵向各个框架由纵向连系 梁拉结形成空间受力体系。 内力分析：在竖向荷载作用下，横向框架按多层 刚架进行内力分析；纵向各层连系梁一般按多跨 连续梁进行分析；在水平风荷载作用下，一般仅 对横向框架进行内力分析 。 特点：由于承重梁在横向布置，房屋结构横向抗 侧刚度增加，提高了房屋横向抗震性能。同时， 由于截面高度大的承重梁沿房屋横向布置，室内 的采光和通风效果良好。
c
h
2 ij
内力的方法称为D值法又称为修正的反弯点法。 至于反弯点的位置需要通过计算确定。
2、修正后的侧移刚度D 在反弯点法中假定梁的线刚度为无穷大，柱的上、下 端均为固端且无转动（只有侧移）。当框架在水平荷载作 用下，当节点有转动时，对抗侧移刚度须加以修正。由结 构力学知识得知，当柱两端均转动角时，柱顶产生单位侧 移时，柱顶的剪力（即抗侧移刚度D）。
2、半现浇框架 定义：半现浇框架是柱预制、承重梁和连续梁 现浇、板预制，或柱和承重梁现浇，板和连系 梁预制，组装成型的框架结构。 特点：节点构造简单、整体性好；比全现浇框 架结构节约模板，比装配式框架节约水泥，经 济性能较好。 工序：先绑扎柱钢筋、经检验合格后支模；接 着绑扎框架承重梁和连系梁的钢筋，经检验和 合格后支模板，然后浇筑混凝土；等现浇梁柱 混凝土达到设计规定的值后，铺设预应力混凝 土预制板，并按构造要求灌缝做好细部处理工 作。
第三节 多层框架结构承受的荷载和计 算简图
一、竖向荷载 1. 永久荷载 框架结构、建筑及装饰部分自重、管道及固 定设备自重共同组成了房屋结构的永久荷载。 2. 屋面可变荷载 施工检修荷载，上人屋面的人群荷载，雪荷 载，积灰荷载。 3. 楼面可变荷载 (1)民用建筑楼面可变荷载较小，偏于安全地取其 满载分布计算。 (2) 工业建筑楼面均布可变荷载，可采用等效均 布荷载计算其值。
（3）纵横向框架承重方案 组成：由沿房屋纵、横向布置的承重梁和 柱组成纵横向承重框架体系，承担房屋楼 屋面及水平方向的荷载影响。 内力分析：楼面框架梁在双向布置，双向 抗侧移刚度分布比较均匀；屋结构接近正 方形，便于充分发挥两方向承重梁的受力 性能。 特点：房屋结构方向共同承受荷载及地震 作用，纵横向受力，刚度在两方向相差不 太悬殊；纵横向均有较好的抗震性能。
ic
ij c
i
（2）反弯点法的步骤 求i层j根柱的剪力 利用式（13—4）可得 V 底层柱由于反弯点高度在距柱底截面处，则反弯点以上柱 端弯矩为： M V h3 反弯点以下柱端弯矩： M V 23h h M M V 其他楼层反弯点高度在柱的1/2处，则： 2 如图13—10所示，则边节点弯矩的平衡关系为：M M +M 中间节点弯矩的平衡关系为：

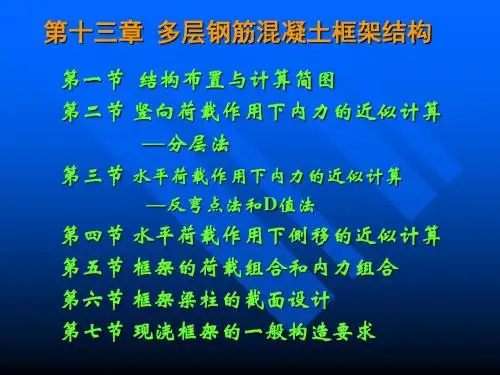

第十三章 多层钢筋混凝 土框架房屋
第一节 概述
《高层建筑混凝土结构技术规程》 （JGJ3—2010）将10层及以上或高度超过 28m的建筑定义为高层建筑，因此，在大中 城市2~9层建筑就属于多层建筑。 多层建筑具有使用功能完备、结构受力 性能好、耐久性好、耐火性高、抗震性能 好及使用成本低廉的优点，但具有房屋建 设容积率低、建房面积少的缺点。
ij
1 1 j ,上 1j 1 1 j ,下 1j 1 1 j ,上 1 j ,下 1j
上
下
（M 上 +M 下）i左 M左 i左 +i右
（M 上 +M 下）i右 M右 i左 +i右
三、水平荷载作用下框架内力近似计算的D值法 （修正的反弯点法） 1、问题的提出 在不规则的框架的梁与柱的线刚度之比小于3 时，需要采用D值法计算内力和侧移。柱的抗侧 移刚度不仅与柱的线刚度和框架层高有关，而且 还与梁的线刚度有关；柱的反弯点高度不是一个 定值，它与同一个节点上梁柱线刚度比以及与同 一根柱的相连的上下层梁的刚度之比，上下层层 高的变化、总层数、该柱所在的楼层位置等多种 因素有关，同时还与荷载的形式有关。考虑到上 述各种因素的影响，在计算多层框架内力时，对 柱的抗则移刚度需要加以修正，修正后的柱抗侧 移刚度用 D 12i 表示，所以这种求解不规则框架
第二节 多层框架结构的分类和布局
一、框架结构的分类 1. 全现浇框架 定义：全现浇框架是指作为框架结构的板、梁 和柱整体浇注成为整体的框架结构。 特点： 整体性好、抗震性能好，建筑平面布置 灵活，工期长、需要的模板量大建筑成本高， 在北方地区冬季施工成本高 工序：绑扎柱内钢筋、经检验合格后支柱模板； 支楼面梁和板的模板、绑扎楼面梁和板的钢筋， 经检验合格后浇注柱梁板的混凝土，并养护； 逐层类推完成主体框架施工。
三、框架梁、柱截面尺寸和材料强度
1. 框架梁 （1）截面形状 梁截面一般为矩形、T形、花篮形、和十字形。框架连 系梁的截面形状，一般有矩形、倒L形、T形和倒T形几种。 （2）截面尺寸 根据框架结构中梁的承载力和刚度要求，框架梁的截 面尺寸可按下列公式计算：
1 1 h ( ~ )l0 8 12
（3）材料强度 框架梁的混凝土强度等级不低于C25，一般应在 C25~C40之间。
二、框架结构的布置 1、框架结构布置原则 结构的平面和立面布置宜简单、规则、整齐 ； 尽量统一开间和进深尺寸，统一层高，减少构件 类型 ； 限值结构高宽比，提高结构整体抗侧能力和整体 稳定性 ； 充分注重温度应力、混凝土收缩、地基不均匀沉 降对框架结构造成的不良影响； 如果设计要求设置沉降缝、伸缩缝、抗震缝，要 做到“三缝合一”。
3. 步骤 （1）将多层框架以每层柱高度的中间为界假想截 断，形成多个开口框架，同时假定开口框架远端 为固端。 （2）用力矩分配法计算每个开口小框架的内力。 （3）除底层柱外，其他每层柱的线刚度均乘以0.9 的折减系数（底部为0.75），相应的弯矩系数就 变为1/3，底层柱弯矩传递系数为1/2。 （4）分层法计算得到的梁端弯矩即为最后弯矩， 每根柱属于相邻上下两层开口框架的组成部分， 所以，柱端弯矩要叠加。 （5）横梁的最后弯矩即为分层计算所得的弯矩； （6）柱的最后弯矩为上、下两相邻开口框架柱的 弯矩叠加。
