煤矿一通三防培训课件

• (二)高瓦斯矿井采用放顶煤采煤法采取措施后仍不能有效 防治煤层自然发火的；
• (三)开采容易自燃和自燃煤层的矿井，未选定自然发火观 测站或者观测点位置并建立监测系统、未建立自然发火预 测预报制度，未按规定采取预防性灌浆或者全部充填、注 隋性气体等措施的；
• (四)有自然发火征兆没有采取相应的安全防范措施并继续 生产的；
• (一)未建立防治突出机构并配备相应专业人员的； • (二)未装备矿井安全监控系统和抽放瓦斯系统，未
设置采区专用回风巷的； • (三)未进行区域突出危险性预测的； • (四)未采取防治突出措施的； • (五)未进行防治突出措施效果检验的； • (六)未采取安全防护措施的； • (七)未按规定配备防治突出装备和仪器的。
织生产； • 6、禁止矿井瓦斯超限作业； • 7、禁止擅自降低矿井瓦斯等级； • 8、禁止矿井在安全监测监控系统运行不正常的情况下进行采掘活动； • 9、禁止采掘工作面无风、微风作业； • 10、禁止使用国家明令禁止使用或者淘汰的设备。
.
9
局部通风管理
• 1、同一地点的主、副局部通风机必须同等能力，运转灵活，声音正常。 • 2、局部通风机前后5米范围内及两台风机之间不准存放物料和杂物，保
通风设施管理
• 7、建筑的永久风门墙体必须符合以下标准:
1）使用不燃性材料建筑；2）尽量靠近回风侧建筑；3）建筑地点要保证巷
道支护完好，无片帮、无冒顶；4）保证两风门之间距离不小于7m（联巷小 于7m的除外）；5）风门墙面平整（1m内凸凹不大于10mm），墙体无裂缝（雷 管脚线不能插入）、重缝和空缝，严密不漏风（手触无感觉、耳听无声音、 眼看无光亮）；6）建筑风门墙体时，在墙体两侧预留足够数量的电缆孔和管 子孔（电缆孔、管子孔应用硬质材料的管子做套管埋设，埋设的套管两侧均 匀露出墙体约20mm），电缆孔和管子孔内无论有无电缆、管子通过，必须用 黄泥封严、严禁漏风（用黄泥封填时必须保证黄泥与管子口平齐达到美观、 细化的效果，杜绝随意填充）；7）如果有风筒通过时，应在墙体上安设等直 径的铁质风筒；8）有水沟通过风门墙体时，应先砌筑反水池，然后再砌筑风 门墙，反水池的入排口之间的高差应根据该处风压大小确定，但必须保证水 流畅通、不漏风； 9）建筑风门墙体时，风门墙体上方正中间要设置调节风 窗，并且能够根据需要进行调节风量。

2、矿井有害气体最高允许浓度
通风
3、地面空气进入矿井后主要变化是： （1）氧气浓度减少； （2）混入各种有害气体； （3）混入煤尘、岩尘等到固体微粒； （4）空气的温度、湿度、压力发生变化。 4、矿井气候条件 （1）矿井气候条件是指井下空气的温度、湿度和风速三者之间的综合作 用状态。 （2）井下工作地点人体最适宜的气候条件是：空气温度为15-20°、空气 相对湿度为50%-60%、风速大小应根据气温的高低而定。 （3）《规程》规定：生产矿井采掘工作面的空气温度不得超过26°、机电 硐室空气温度不得超过30°。
矿井通风任务 1、连续不断地供给井下足够的新鲜空气。 2、把井下有毒有害气体和矿尘冲淡到安
全浓度以下，并排出矿井。 3、为井下创造良好的气候条件。 4、提高矿井的防灾、抗灾能力。
通风
采煤工作面必须采用矿井全风压通 风。（我矿采煤工作面采用“U” 型通风方式）
掘进巷道必须采用矿井全风压通风或 者局部通风机通风。
防瓦斯
瓦斯的爆炸性的危害
1、爆炸产生高温：试验表明、当瓦斯浓度为9.5%时，爆炸瞬间产生的高温可达 1850-2650°C。这样的高温不仅烧伤人员、烧毁设备，还可能引起火灾和煤尘爆炸事故。
2、爆炸产生高压冲击波：经试验，爆炸后的气体压力是爆炸前的7-10倍，冲击波以 每秒几百至几千米的速度冲击，使支架推倒、设备损坏，工作面和巷道垮埸、现场人员 死亡。
4、每年应当进行1次反风演习。
通风
1、通风方法： 矿井主要通风机的工作方法，称通风方法。
抽出式、压入式与压入-抽出混合式3种。（我矿 采用抽出式）
2、通风方式： 通风方式是指进回风井的布置形式。
一般可以分为：中央式 （又分中央并列式、中央边界式）、 对角式、混合式。（我矿的通风方式为中央并列式）

煤矿一通三防基础知识培训
目录
• 煤矿一通三防概述 • 通风基础知识 • 瓦斯防治基础知识 • 粉尘防治基础知识 • 火灾防治基础知识
01
煤矿一通三防概述
一通三防的定义
通风
保证矿井内空气流通，提供新 鲜空气，降低有毒有害气体浓 度，保证安全生产。
dust prevention
采取有效措施减少矿井粉尘， 降低粉尘浓度，保护工人健康。
基础性工作
一通三防是煤矿生产的基础性工 作，是保证安全生产的前提条件 。
不可或缺的环节
在煤矿生产过程中，一通三防工 作贯穿始终，不可或缺，必须得 到充分重视和落实。
02
通风基础知识
矿井通风系统
矿井通风系统概述
通风网络与风流控制
矿井通风系统是保障矿井正常生产和 作业人员安全的重要设施，主要功能 是为矿井提供新鲜空气并排出有害气 体。
矿井火灾的危害
矿井火灾可能导致瓦斯爆炸、有毒气体释放、矿道塌陷等严重后果，威胁矿工生命安全和矿井安全。
火灾检测与监控
火灾检测
通过安装烟雾报警器、温度传感器等设备，实时监测矿井内的烟雾和温度变化，及时发现火灾苗头。
监控系统
建立完善的监控系统，通过视频监控、红外探测等技术手段，全面掌握矿井内的火灾情况，为应急救援提供准确 信息。
应急处置与演练
制定通风系统故障或事故的应急预 案，定期组织演练，提高应对突发 事件的处置能力。
03
瓦斯防治基础知识
瓦斯性质与危害
瓦斯性质
瓦斯是一种无色、无味、无毒的混合气体，主要成分是甲烷，具有可燃性和爆 炸性。
瓦斯危害
瓦斯在煤矿井下达到一定浓度时，遇到火源可引发燃烧甚至爆炸，同时会产生 大量有毒有害气体，威胁矿工生命安全。

矿井防火管理
矿井火灾的成因与危害
矿井火灾的成因
矿井火灾主要是由于煤炭自燃、电气设备故障、违规操作等原因引起的。
矿井火灾的危害
矿井火灾不仅会直接造成人员伤亡和财产损失，还会影响矿井的正常生产和安 全。
矿井防火措施与设备
矿井防火措施
采取预防为主的原则，加强通风管理，控制火源，及时处理 易燃物等措施。
矿井水害应急处理
总结词
应急预案与处理方法
VS
详细描述
针对可能发生的矿井水害，应制定应急预 案，包括预警、撤离、抢险等环节，同时 采取适当的处理方法，如封堵水源、排水 清淤等，以最大程度地减少灾害损失。
06
矿井一通三防实践案例
案例一：通风系统优化实践
总结词
通风系统优化实践
详细描述
针对矿井通风系统的现状，提出了通风系统 优化的方案，包括通风机选型、通风网络调 整、通风设施布置等，并进行了实施。优化 后，矿井通风效果明显改善，有效降低了粉 尘浓度和瓦斯浓度，提高了矿井安全性和生 产效率。
矿井防火设备
配备必要的消防设备和器材，如灭火器、消防水枪、消防水 管等，确保在火灾发生时能够及时有效地进行灭火。
矿井火灾应急处理
火灾报警与通讯
建立完善的火灾报警系统和通讯设备，确保火灾发生时能够及时通知相关人员和 报警。
火灾应急预案
制定详细的火灾应急预案，包括应急组织、救援路线、撤离计划等，确保在火灾 发生时能够迅速有效地进行应急处理。
针对矿井水害问题，采取了多种防水措施，包括地面 防水、井下防水、排水系统建设等。实施后，对防水 工程的效果进行了评估，结果表明防水工程取得了显 著效果，有效降低了矿井水害事故的发生率，保障了 矿工的生命安全和矿井生产的安全稳定。

火灾成因
矿井内可燃物与空气中的氧气在一定条件下发生的燃烧现象。
矿井火灾危害
造成人员伤亡、设备损坏、生产中断、资源损失等。
矿井火灾分类
根据燃烧物质的不同，可分为煤炭自燃、瓦斯爆炸、油料燃烧等。
矿井防火措施与设备
01
02
03
04
矿井通风系统
合理配置风量，控制风流方向 ，减少漏风，降低氧气浓度。
应急演练
定期进行火灾应急演练，提高 员工应对火灾的能力和自我保 护意识。
火灾事故报告与处理
一旦发生火灾事故，应及时报 告并启动应急预案，采取有效 措施控制火势，保障人员安全
。
谢谢观看
日常巡检
对通风系统进行日常巡检，检查 通风设备、设施是否正常运转， 通风管道是否漏风或堵塞，发现
问题及时处理。
定期维护
按照规定对通风设备进行定期维 护保养，确保其性能良好、运行 稳定。对损坏或老化设备及时维
修或更换。
记录与报告
对通风系统的运行状况进行详细 记录，定期生成报告，分析存在 的问题和改进方向，为管理层决
风门、风窗和风桥
这些是通风系统的辅助设施，用于调节和控制风流的方向和风量。风门和风窗的开度可以 调节，以适应不同生产阶段的需求；风桥则是用于改变风流方向的设施。
通风管道
通风管道是通风系统的血管，负责将新鲜空气输送到各个作业区域，同时将污浊空气排出 。通风管道应具有足够的强度、阻燃性和耐腐蚀性。
通风管理与维护
“三防”
即防治瓦斯、防治粉尘和防治矿 井火灾。

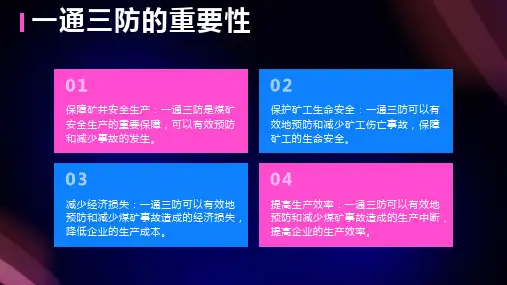

“一通三防”的重要性
保障矿工生命安全
良好的“一通三防”设施可以有 效降低瓦斯、粉尘和火灾等事故 的发生率，从而保障矿工的生命
安全。

2.风筒敷设
（1）风筒末端到工作面的距离和出风口的风量要符合作业规 程规定，巷道中风速应符合《煤矿安全规程》的规定，并保证 工作面和回风流的瓦斯浓度不超限。
26
• （2）使用抗静电、阻燃风筒；炮掘工作面应使用硬 质风筒，并采用防摩擦起火的材料吊挂；接头严密 ，无破口（末端20m除外），无反接头；软质风筒 接头应反压边，硬质风筒接头应加垫并拧紧螺钉.
（3）有一定时间的直接接触。
2.气体爆炸事故的特点：
（1）爆炸气体浓度在爆炸界限内；
（2）混合气体中氧气浓度不低于12%； （3）有足够能量的点火源，即火源温度不低于650℃，
一定的持续时间（爆炸感应期）。
24
四、局部通风
• 局部通风的基本要求（质量标准化要求）：
• 1.装备和措施
• （1）局部通风机的安装、使用符合《煤矿安全规程》规 定，不发生循环风；2台局部通风机同时向1个掘进工作面 供风的，2台局部通风机应同时实现风电闭锁。
发生时间： 2010年 7月16日晚，宣汉煤矿一氧化碳中毒6人死亡2人受伤 事故经过：
7月16日晚，达州市宣汉县七里乡乱石沟煤矿+507北副平硐 守矿人员田某和何某，打开被封闭的井口入井查看井下情况，井 外人员见两人迟迟没有出井，自行组织附近村民桂某和李某等人 先后下井盲目寻找，结果先后在井下发生一氧化碳中毒，当场死 亡5人。通过紧急救援，从井下救出3人，其中1人因抢救无效死 亡，另2人得到有效救治。
氧气消耗量（L/min） 0.2~0.4 0.6~1.0 1.2~2.6 1.8~2.4 2.5~3.1
12
事故案例1：矿井缺氧窒息死亡事故的分析
• 事故发生地点
• 1.在某矿14层西404盘区5410巷，一名采煤工人进入棚栏 内大便窒息死亡。

总结描述
防治措施包括加强通风管理、预防性灌浆、阻化剂灭火等；应急处理则要求快 速响应、正确指挥、科学施救，同时保障人员安全撤离和矿井安全。
06
“一通三防”典型案例分析
通风安全事故案例分析
通风安全事故案例
某煤矿在通风设计时，未充分考虑风流控制和调节设施，导致通 风系统不合理，风流不稳定，发生瓦斯积聚事故。
综合治理
采取多种手段和方法，全面治理煤矿 生产中的“一通三防”问题，不留死 角。
“一通三防”在煤矿安全中的作用
提供安全保障
通过有效的“一通三防”措施，为煤矿安全生产提供坚实的安全 保障，降低事故发生的风险。
提高生产效率
良好的“一通三防”管理措施有助于提高煤矿生产效率，减少因事 故停产带来的损失。
促进企业可持续发展
通风安全检查与维护
检查内容
对通风设施、设备进行定 期检查，包括风门、风窗、 风扇等，确保其完好无损。
维护保养
对通风设备进行定期维护 保养，保证设备的正常运 行和使用寿命。
应急处理
制定通风系统应急预案， 在出现异常情况时能够迅 速采取措施，保障矿工生 命安全。
03
瓦斯防治
瓦斯的基本知识
瓦斯的定义
瓦斯是煤矿中自然生成的气体， 主要成分是甲烷，是一种无色、
无味、无刺激性的气体。
瓦斯的性质
瓦斯具有可燃性和爆炸性，当其 浓度达到一定范围时，遇到火源
极易发生燃烧或爆炸。
瓦斯的危害
瓦斯事故是煤矿生产中的主要灾 害之一，可能导致矿毁人亡的严
重后果。
瓦斯监测与预警
瓦斯监测系统的组成
01
瓦斯监测系统主要由传感器、数据采集器、传输装置和监控中
火灾监测与预警系统

安全责任制度
01
明确各级管理人员的安全责任
02
制定岗位安全责任制度
03
建立安全考核制度
04
落实安全培训和应急演练
安全培训与教育
培训内容：包括一通三防的基本原理、技术要求、操作规程等
1
培训方式：采用理论与实践相结合的方式，包括课堂讲授、实际操作、案例分析等
2
培训对象：包括煤矿管理人员、技术人员、操作人员等
通风系统：矿井通风系统的组成和作用
02
通风方式：自然通风、机械通风和混合通风
03
通风设施：主要通风机、局部通风机和风门
04
通风管理：通风计划的制定和实施，以及通风设施的维护和管理
防瓦斯
瓦斯来源：煤层、岩层、采空区
瓦斯危害：爆炸、窒息、中毒
防瓦斯措施：通风、抽放、监测、预警
瓦斯治理：综合防治，源头治理，过程控制，应急救援
防尘
03
防尘管理：包括制定防尘制度、定期检查防尘设备等
02
防尘设备：包括除尘器、洒水器等
01
防尘措施：包括通风、除尘、洒水等
04
防尘培训：包括对员工进行防尘知识培训、提高防尘意识等
一通三防的实践操作
通风系统的设计
03
通风系统的风量计算：根据矿井生产能力、工作面风速要求等
02
通风系统的布局：井下巷道、采掘工作面、硐室等
01
通风系统的类型：自然通风、机械通风、混合通风
04
通风系统的控制：风机、风门、风桥等设备的控制和调节
瓦斯监测与防治
瓦斯监测：使用瓦斯检测仪器，定期检查矿井瓦斯浓度
瓦斯抽放：采用瓦斯抽放系统，将矿井瓦斯抽出并排放
02
瓦斯治理：采用瓦斯治理技术，降低矿井瓦斯浓度

保障矿工生命安全
促进企业可持续发展
一通三防工作是保障矿工生命安全的 重要措施，可以有效预防矿井内的火 灾、瓦斯爆炸、粉尘爆炸等事故，保 护矿工的生命安全。
一通三防工作是煤炭企业可持续发展 的重要保障，可以有效降低企业的安 全风险和生产成本，提高企业的经济 效益和市场竞争力。
提高矿井生产效率
一通三防工作可以有效降低矿井内的 温度、湿度和有害气体浓度，提高矿 井内的环境质量，有利于矿井生产的 顺利进行和提高生产效率。
THANKS。
通风措施
采取机械通风、自然通风等多种通风 方式，提高通风效率，保证风流质量 。
通风管理的实施与监控
实施步骤
制定通风管理计划，组织通风设备安装和维护，定期检查通 风效果。
监控手段
使用瓦斯监测仪器、风速计等设备，实时监测瓦斯浓度、风 速等参数，确保通风安全。
03
防火管理
防火管理的定义与目标
总结词
了解防火管理的定义和目标是制定有效防火策略的基础。
完善。
05
防瓦斯管理
防瓦斯管理的定义与目标
总结词
防瓦斯管理是指通过一系列措施，预防 矿井瓦斯事故的发生，保障矿工生命安 全和生产安全的管理工作。
VS
详细描述
防瓦斯管理主要是针对矿井瓦斯进行监测 、控制和管理，确保矿井内的瓦斯浓度、 压力等指标处于安全范围内，防止瓦斯积 聚、瓦斯突出和瓦斯爆炸等事故的发生。 其目标是实现矿井安全生产，保障矿工生 命安全和生产安全。
防瓦斯管理的实施与监控
总结词
防瓦斯管理的实施需要建立完善的组织机构和规章制 度，加强人员培训和设备投入，同时建立监控体系， 对瓦斯管理全过程进行监控和评估。
详细描述
建立完善的组织机构是前提，需要成立专门的防瓦斯管 理机构，明确各部门职责和工作流程；建立完善的规章 制度是保障，需要制定科学合理的防瓦斯管理规章制度 ，规范各项工作流程；加强人员培训和设备投入是基础 ，需要提高人员的技能和素质，同时加大设备投入，提 高监测和控制水平；建立监控体系是关键，需要建立全 方位的监控体系，对瓦斯管理全过程进行实时监控和评 估，及时发现和解决问题。

(6)主要通风机必须采取两回直接由变（配）电所 馈出的供电线路供电，供电线路上不得接任何负荷。
(7)严禁主要通风机房兼作他用。主要通风机房内 必须安装水柱计（静压、动压和全压）、电流表、电 压表、轴承温度计等仪表，还必须有直通矿调度室的 电话，并有反风操作系统图、司机岗位责任制和操作 规程。主要通风机的运转应由专职司机负责，司机应 每小时将通风机运转情况记入运转记录内；发现异常， 立即报告。
式组合成的一种混合式通风方式，例如中央并列式
与两翼对角式组合；中央分列式与两翼对角式组合
等。
回 风 井
进 风 井 进 风 井
回 风 井
中央并列与两翼对角式组合
回 风 井
进 风 井
回 风 井
回 风 井
中央分列与两翼对角式组合
(二)矿井通风方法 矿井通风方法以风流获得的动力来源不同分为
自然通风和机械通风两种。
2、并联通风：两条以上巷道的进风端在同 一点分开后，出风端又在同一点汇合。
3、角联通风：两条分路组成的并联系统中， 若有一条或一条以上的巷道横跨于两个并联巷 道上。
四、矿井通风动力
(一)矿井通风动力分类：矿井按其服务范围 和所起的作用分为三种。
1、主要通风机 担负整个矿井或矿井的一翼或一个较大区域 通风的通风机，称为矿井的主要通风机。 2、辅助通风机 用来帮助矿井主要通风机对一翼或一个较大 区域克服通风阻力，增加风量的通风机称为主要 通风机的辅助通风机。辅助通风机大多安装在井 下，目前已很少使用。
(3)抽压混合式
抽压混合式是将地面新鲜空气由压入式主要 通风机送往井下，污风由抽出式主要通风机排出 井外。这种通风方式需要通风设备多，动力消耗 大，在煤矿中也很少采用这种通风方法的。
