实验一滑动轴承实验滑动轴承实验台使用简介本实验台用于液体动压滑动轴承实验，主要利用它来观察滑动轴承的结构及油膜形成的过程，测量其径向油膜压力分布，通过测定可以绘制出摩擦特性曲线、径向油膜压力分布曲线和测定其承载量。

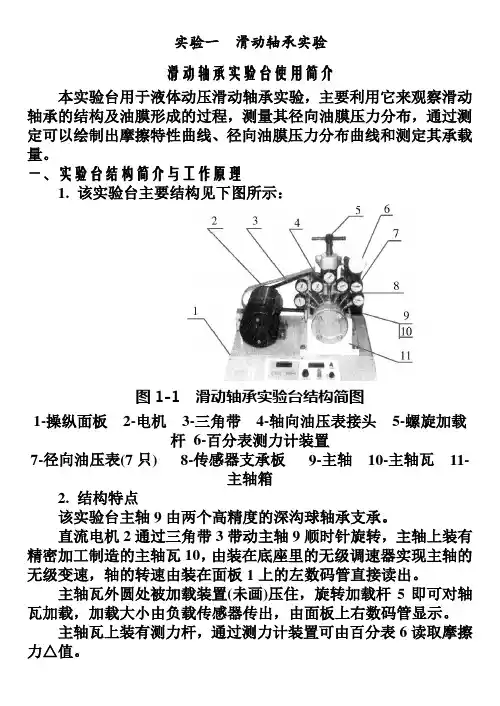

一、实验台结构简介与工作原理1. 该实验台主要结构见下图所示：图1-1 滑动轴承实验台结构简图1-操纵面板2-电机3-三角带4-轴向油压表接头5-螺旋加载杆6-百分表测力计装置7-径向油压表(7只) 8-传感器支承板9-主轴10-主轴瓦11-主轴箱2. 结构特点该实验台主轴9由两个高精度的深沟球轴承支承。

直流电机2通过三角带3带动主轴9顺时针旋转，主轴上装有精密加工制造的主轴瓦10，由装在底座里的无级调速器实现主轴的无级变速，轴的转速由装在面板1上的左数码管直接读出。

主轴瓦外圆处被加载装置(未画)压住，旋转加载杆5即可对轴瓦加载，加载大小由负载传感器传出，由面板上右数码管显示。

主轴瓦上装有测力杆，通过测力计装置可由百分表6读取摩擦力△值。

主轴瓦前端装有1~7号七只测径向压力的油压表7，油的进口1处。

在轴瓦的21处装有一个测轴向油压的油压表，即第8号油在轴瓦全长的4压表。

二、主要技术参数试验轴瓦内径d=70mm长度B=125mm粗糙度(旧标准7 )材料ZCuSn5Pb5Zn5加载范围0～1000N (0～100kg)百分表精度0.01 量程(0-10mm)油压表精度2.5% 量程0～0.6Mpa测力杆上测力点与轴承中心距离L=120mm测力计标定值K=0.098N/△电机功率355W调速范围：3～500rpm试验台重量：52kg该实验台的操作面板如图1-2所示。

图1-2实验台面板布置图1-转速显示2-压力显示3-油膜指示4-电源开关5-压力调零6-转速调节7-测量键8-存储键9-查看键10-复位键三、电气装置技术性能1.直流电动机功率：355W2.测速部分：a、测速范围：3rpm～500rpmb、测速精度：±1rpm3.加载部分：a、调整范围：0～1000N(0～100kg)b、传感器精度：±1rpm4.工作条件a、环境温度：—10℃～+50℃b、相对温度：≤80%c、电源：～200V±10% 50Hzd、工作场所：无强烈电磁干扰和腐蚀气体四、使用步骤：1、开机前的准备：a、用汽油将油箱清理干净，加人N68(40#)机油至圆形油标中线。
