第二章拉伸压缩剪切

第2章拉伸压缩与剪切教学目的：了解材料的力学性质；掌握轴向拉伸、压缩、剪切和挤压的概念；掌握轴向拉压时构件的内力、应力、变形的计算；熟练掌握剪切应力及挤压应力的计算方法并进行强度校核；掌握拉压杆的超静定问题。

教学重点：建立弹性杆件横截面上内力、内力分量的概念；运用截面法画轴力图；掌握低碳钢的力学性质；掌握轴向拉伸和压缩时横截面上正应力计算公式及其适用条件；掌握拉压杆的强度计算；熟练掌握剪切和挤压的实用计算。

教学难点：低碳钢类塑性材料在拉伸过程中反映出的性质；许用应力的确定和使用安全系数的原因；强度计算问题；剪切面和挤压面的确定；剪切和挤压的实用计算；拉压杆超的静定计算。

教具：多媒体。

教学方法：采用启发式教学，通过提问，引导学生思考，让学生回答问题。

举例掌握轴向拉伸、压缩和剪切变形概念，通过例题、作业，加强辅导熟练运用截面法，掌握轴力图的画法；建立变形、弹性变形、应变、胡克定律和抗拉压刚度的概念；教学内容：轴向拉伸和压缩的概念；强度计算；材料的力学性能及应力应变图；许用应力与安全系数；超静定的计算；剪切概念；剪切实用计算；挤压实用计算。

教学学时：8学时。

教学提纲：2.1 轴向拉伸与压缩的概念和实例1．实例（1）液压传动中的活塞杆（2）内燃机的连杆（3）起吊重物用的钢索（4）千斤顶的螺杆（5）桁架的杆件2．概念及简图这些杆件虽然外形各异，受力方式不同，但是它们有共同的特点：（1）受力特点：作用在杆件上的外力合力的作用线与杆件轴线重合，杆件变形是沿轴线方向的伸长或缩短。

（如果两个F 力是一对离开端截面的力，则将使杆发生纵向伸长，这样的力称为轴向拉力； 如果是一对指向端截面的力，则将使杆发生纵向缩短，称为轴向压力）。

（2）变形特点：主要变形是纵向伸长或缩短。

（3）拉（压）杆的受力简图：（4）说明：本章所讲的变形是指受压杆没有被压弯的情况下，不涉及稳定性问题。

2.2 轴向拉伸或压缩时横截面上的内力和应力1．截面法求内力(1)假想沿m-m 横截面将杆切开(2)留下左半段或右半段(3)将弃去部分对留下部分的作用用内力代替(4)对留下部分写平衡方程，求出内力（即轴力）的值。

班级 学号 姓名1 试求图示杆件1－1、2－2、3－3横截面上的轴力，并作轴力图。

2、油缸盖与缸体采用6个螺栓连接，如图示。

已知油缸内径D=350mm ，油压p=1MPa 。

若螺栓材料许用应力［ ］=40MPa ，求螺栓的内径。

题1图140 kN 30 kN20 kN122 33班级 学号 姓名3 图示木制桁架受水平力P 作用。

已知P=80kN[][]MPa MPa 10,8==压拉σσ，试设计AB 、AD 两杆的横截面积。

4 图示结构，杆1、2的横截面均为圆形，直径分别为d 1=30mm , d 2=20mm 。

两杆材料相同，许用应力[σ]=160MPa ，在节点A 处受铅直力P=80kN 。

试校核结构的强度。

A B C D P60° 60° 30° 30°BC A P 12 30° 45°班级学号 姓名5、某铣床工作台进给油缸如图示，缸内油压p=2MPa ，油缸内径D=75mm ，活塞杆直径 d=18mm 。

已知活塞材料的许用应力［σ］=50MPa ，试校核活塞杆的强度。

6、简易吊车如图所示。

AB 为木杆，横截面积 21cm 100=A ，许用压应力[]MPa 71=σ。

BC 为钢杆，横截面积22cm 6=A ，许用拉应力[]MPa 1602=σ。

试求许可吊重F 。

F30°AB C木杆 钢杆第二章 拉伸、压缩和剪切班级 学号 姓名7、 图示拉杆沿斜截面m －m 由两部分胶合而成。

设在胶合面上许用拉应力[]MPa 100=σ，许用切应力[]MPa 50=τ，并设胶合面的强度控制杆件的拉力。

试问：为使杆件承受最大拉力F ，α角的值应为多少？若杆件横截面面积为4cm 2，并规定α≤60°，试确定许可载荷F 。

8、变截面杆如图所示。

已知：21cm 8=A ，22cm 4=A ， GPa 200=E 。

试求杆的总伸长l ∆。

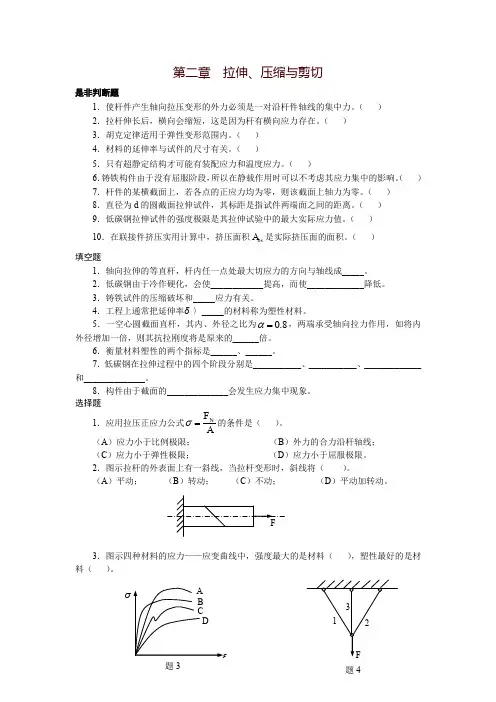

第二章 拉伸、压缩与剪切是非判断题1．使杆件产生轴向拉压变形的外力必须是一对沿杆件轴线的集中力。

（ ）2．拉杆伸长后，横向会缩短，这是因为杆有横向应力存在。

（ ）3．胡克定律适用于弹性变形范围内。

（ ）4．材料的延伸率与试件的尺寸有关。

（ ）5．只有超静定结构才可能有装配应力和温度应力。

（ ）6．铸铁构件由于没有屈服阶段，所以在静载作用时可以不考虑其应力集中的影响。

（ ）7．杆件的某横截面上，若各点的正应力均为零，则该截面上轴力为零。

（ ）8．直径为d 的圆截面拉伸试件，其标距是指试件两端面之间的距离。

（ ）9．低碳钢拉伸试件的强度极限是其拉伸试验中的最大实际应力值。

（ ）10．在联接件挤压实用计算中，挤压面积bs A 是实际挤压面的面积。

（ ） 填空题1．轴向拉伸的等直杆，杆内任一点处最大切应力的方向与轴线成_____。

2．低碳钢由于冷作硬化，会使____________提高，而使_____________降低。

3．铸铁试件的压缩破坏和_____应力有关。

4．工程上通常把延伸率δ〉_____的材料称为塑性材料。

5．一空心圆截面直杆，其内、外径之比为8.0=α，两端承受轴向拉力作用，如将内外径增加一倍，则其抗拉刚度将是原来的______倍。

6．衡量材料塑性的两个指标是______、______。

7．低碳钢在拉伸过程中的四个阶段分别是___________、___________、_____________和______________。

8．构件由于截面的______________会发生应力集中现象。

选择题1．应用拉压正应力公式AF N =σ的条件是（ ）。

（A ）应力小于比例极限； （B ）外力的合力沿杆轴线；（C ）应力小于弹性极限； （D ）应力小于屈服极限。

2．图示拉杆的外表面上有一斜线，当拉杆变形时，斜线将（ ）。

（A ）平动； （B ）转动； （C ）不动； （D ）平动加转动。

3．图示四种材料的应力——应变曲线中，强度最大的是材料（ ），塑性最好的是材料（ ）。

第二章 拉伸、压缩与剪切2-1 求图示各杆指定截面的轴力，并作轴力图。

2-2图示杆的横截面面积为A ，弹性模量为E 。

作轴力图，并求杆的最大正应力及伸长。

N(x)=x lP21l l l ∆+∆=∆ =⎰+l 0lEA PxdxEA 2Pl =EAPl.2-3 图示一正方形截面的阶梯形混凝土柱。

设重力加速度g=9.8m/s 2, 混凝土的密度为33m /kg 1004.2⨯=ρ，P=100kN ，许用应力[]MPa 2=σ。

试根据强度条件选择截面宽度a 和b 。

选a ：62233102a4a 8.91004.210100⨯=⨯⨯⨯+⨯ a=0.2283m. 选b:6223233102bb8.91004.242283.08.91004.24101003⨯=⨯⨯⨯+⨯⨯⨯⨯+⨯⨯ b=0.3980m.2-4 图示一面积为100mm ⨯200mm 的矩形截面杆，受拉力P=20kN 的作用，试求：（1）6π=θ的斜截面m-m 上的应力；（2）最大正应力max σ和最大剪应力max τ的大小及其作用面的方位角。

max 3MPa 12.01.01020σ==⨯⨯=σMPa 75.030cos 1o 6=⨯=σπMPa 433.060sin 21o 6==τπ MPa 5.0121045max =⋅=τ=τ.2-5 在图示杆系中，AC 和BC 两杆的材料相同，且抗拉和抗压许用应力相等，同为[]σ。

BC 杆保持水平，长度为l ，AC 杆的长度可随θ角的大小而变。

为使杆系使用的材料最省，试求夹角θ的值。

;sin PN 1θ-= θ=cot P N 2 材料最省时，两杆可同时达到许用应力 [];cot P A 1σθ=[]σθ=sin PA 2 结构的总体积为[]⎪⎪⎭⎫⎝⎛θθθ+⋅σ=+=cos sin cos 1Pl l A l A V 22211 0d dV=θ0cos 2sin 22=θ-θ ∴ o 73.54=θ.2-6 图示一三角架，在结点A 受P 力作用。

第二章拉伸、压缩与剪切小结一、轴向拉压杆的内力轴力轴向拉压时，杆件横截面上内力的合力，用FN 表示。

轴力正负号的规定杆件受拉而伸长的轴力为正，受压而缩短的轴力为负。

或者表述为FN 的方向与截面外法线方向一致的为正，反之为负。

轴力的求法截面法，一般将所求截面的内力假设为正的数值，这一方法称为“设正法”。

如结果为正，则说明假设正确，是拉力；如是负值，则说明假设错误，是压力。

轴力图注意：1.轴力图与杆件应注意一一对应关系，习惯上在其值变化的角点标出数值；2.作图或校核时注意应用突变关系，即在外力作用面，轴力图突变，突变值（绝对值）的大小等于作用在该面的外力的大小；3.同一图应采用同一比例；二、应力1）横截面上的应力平面假设：变形前为平面的横截面，变形后仍保持为平面且仍垂直于轴线。

由材料的假设可知，轴向拉压杆横截面上各点的应力相等，垂直于截面，用表示，即：使用条件:①外力的合力作用线必须与杆件轴线重合②当杆件的横截面沿轴线方向变化缓慢，而且外力作用线与杆件轴线重合时，也可近似地应用该公式。

③不适用于集中力作用点附近的区域圣维南原理:作用于弹性体上某一局部区域内的外力系，可以用与它静力等效的力系来代替。

σNF Aσ=2)斜截面上的应力轴向拉压时斜截面上的应力随其方位而变化总应力：正应力：切应力：三、材料的力学性能1）低碳钢拉伸4个阶段：弹性阶段、屈服（流动）阶段、强化阶段、局部变形（颈缩）阶段。

4个极限应力：比例极限，弹性极限，屈服极限，强度极限两个塑性指标：延伸率和断面收缩率一个弹性模量ασααcos cos ==AF p ασασαα2cos cos ==p ασαταα2sin 2sin ==p %1001⨯-=ll l δ%1001⨯-=A A A ψE σε=2）其它材料的拉伸3）材料压缩时的力学性能塑性材料压缩时的力学性质与拉伸时的基本无异。

脆性材料拉、压力学性能有较大差别，抗压能力明显高于抗拉能力。
