下载文档原格式
目录一、工程概况 (2)二、编制依据 .......................................................... 错误!未定义书签。
三、施工准备 .......................................................... 错误!未定义书签。
四、人员及机械设备配置及施工安排 ................... 错误!未定义书签。
（一）人员配置 ...................................................... 错误!未定义书签。
（二）施工主要设备配置表 (4)五、施工方案 .......................................................... 错误!未定义书签。
六、质量保证措施 .................................................. 错误!未定义书签。
七、安全保证措施 .................................................. 错误!未定义书签。
八、环境保证措施 .................................................. 错误!未定义书签。
声屏障施工方案一、工程概况本标段起讫桩号KXXX+XXX～KXXX+XXX，全长XXXX公里,线路全部位于XX县境内。
施工内容包含三电迁改、路基工程、桥涵工程、XX服务区及XX西互通区房建工程、绿化工程。
本段地处平原，线路附近村庄布局较为紧凑。
在受道路行车噪音影响的沿线村庄等居民聚集地设置隔声窗和防噪声屏障。
本标段声屏障设计上采用微弧形、吸隔音防噪声屏障，由百叶窗式吸声屏和隔声屏组成。
声屏障高度为3m（不包括支撑结构高度），顶部有吸音功能，减少噪声绕射。
下面以隔声为主，防止噪声穿透屏障，效果较好，路基声屏障采用C25钢筋混凝土独立基础与H型钢立柱连接；桥区声屏障处预埋地脚螺栓，通过法兰盘与H型钢立柱连接。
声屏障施工及方案声屏障施工方案一、工程概况本标段起讫桩号为KXXX+XXX至KXXX+XXX，全长为XXXX公里，线路全部位于XX县境内。
施工内容包含三电迁改、路基工程、桥涵工程、XX服务区及XX西互通区房建工程、绿化工程。
本段地处平原，线路附近村庄布局较为紧凑。
为减少道路行车噪音对沿线村庄等居民聚集地的影响，将设置隔声窗和防噪声屏障。
二、编制依据本声屏障施工方案是根据《建设工程施工方案编制规范》和相关技术规范编制的。
同时，还考虑了当地气候、地质、环境等因素，并根据实际情况进行了调整。
三、施工准备在施工前，将对所有施工人员进行技能培训，并核查其相关证件。
同时，还将进行现场勘察，确定施工区域和施工路线。
为确保施工进度和施工质量，还将配备必要的机械设备和工具。
四、人员及机械设备配置及施工安排一）人员配置本工程将配备专业的施工人员，包括工程师、技术员、工人等。
其中，工程师和技术员需具备相关的职业资格证书，并具备一定的工作经验。
二）施工主要设备配置表为确保施工质量和进度，本工程将配备如下机械设备：1.挖掘机2台2.推土机1台3.混凝土搅拌机1台5、起重机1台五、施工方案本工程的施工方案包括以下几个方面：1.对施工区域进行清理和平整。
2.进行声屏障的测量和设计。
3.进行声屏障的制作和安装。
4.对声屏障进行检测和验收。
六、质量保证措施为确保施工质量，本工程将采取以下措施：1.严格按照相关技术规范进行施工。
2.对施工现场进行巡查和监督。
3.对施工过程进行记录和备案。
七、安全保证措施为确保施工安全，本工程将采取以下措施：1.对施工人员进行安全教育和培训。
2.对施工现场进行安全检查和评估。
3.对施工过程中的危险源进行管控和消除。
八、环境保证措施为确保施工过程对环境的影响最小化，本工程将采取以下措施：1.对施工现场进行垃圾分类和处理。
2.对施工过程中的粉尘、噪音等污染源进行控制。
3.对施工现场进行定期清理和维护。
声屏障安装工焊工劳动力2姓名职责施工负责及协调声屏障安装及调整声屏障钢结构焊接声屏障材料搬运、辅助工作为了保证施工质量和安全，我们将配备必要的机械设备，包括吊车、铲车、升降机等，并按照施工进度和实际需要进行合理调配和安排。

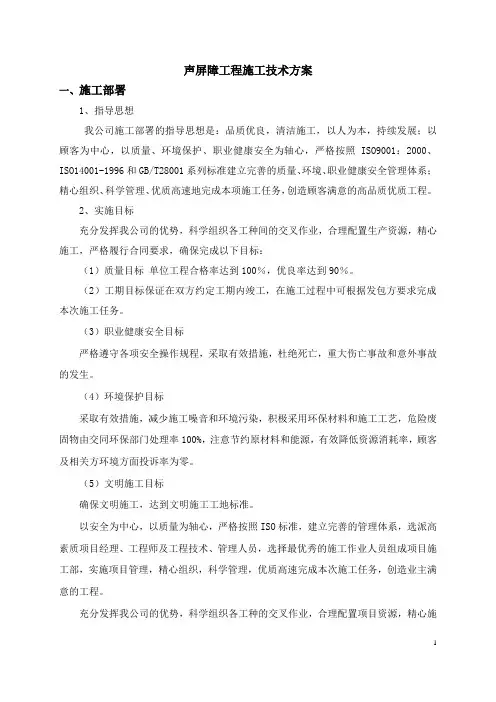

声屏障工程施工技术方案一、施工部署1、指导思想我公司施工部署的指导思想是：品质优良，清洁施工，以人为本，持续发展；以顾客为中心，以质量、环境保护、职业健康安全为轴心，严格按照ISO9001：2000、ISO14001-1996和GB/T28001系列标准建立完善的质量、环境、职业健康安全管理体系；精心组织、科学管理、优质高速地完成本项施工任务，创造顾客满意的高品质优质工程。
2、实施目标充分发挥我公司的优势，科学组织各工种间的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率达到100％，优良率达到90％。
（2）工期目标保证在双方约定工期内竣工，在施工过程中可根据发包方要求完成本次施工任务。
（3）职业健康安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。
（4）环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和施工工艺，危险废固物由交同环保部门处理率100%，注意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。
（5）文明施工目标确保文明施工，达到文明施工工地标准。
以安全为中心，以质量为轴心，严格按照ISO标准，建立完善的管理体系，选派高素质项目经理、工程师及工程技术、管理人员，选择最优秀的施工作业人员组成项目施工部，实施项目管理，精心组织，科学管理，优质高速完成本次施工任务，创造业主满意的工程。
充分发挥我公司的优势，科学组织各工种的交叉作业，合理配置项目资源，精心施工，严格履行合同要求，确保完成目标。
项目部：设项目经理一名，项目总工一名，负责组织领导工作。
工程部：负责现场技术、进度计划、组织协调、生产要素、文件资料、机械管理、信息系统、工程总结编审的具体管理工作质保部：负责质量管理体系、达标投产、施工质量控制、施工质量监督、工序交接、配合监理、工程移交以及竣工资料整理的具体管理工作；安监部：负责安全、环境管理体系管理，现场安全监察，保卫、消防，防洪、防汛，以及文明施工等具体管理工作。
声屏障设计制造施工方案一、声屏障介绍：什么是声屏障？在声源和接收者之间插入一个设施，使声波传播有一个显著的附加衰减，从而减弱接收者所在的一定区域内的噪声影响，这样的设施就称为声屏障，这种设施也称为隔声屏障、隔音屏障。
声屏障按用途分类可分为公路声屏障、高速声屏障、冷却塔隔音板、桥梁声屏障、铁路声屏障、公路隔音板、厂房隔音板。
声屏障材质选用技术指标：声屏障材料选用总的原则是降噪效果性能良好、结构安全可靠、材料价格经济、安装成本低、经久耐用、使用寿命长、景观协调、美观大方等方面。
二、设计方案：常用的金属声屏障分为两种：1.金属百叶孔声屏障（防雨效果好）2.金属穿孔声屏障（金属圆孔声屏障）其它孔型也可以定制，两种孔型的声屏障也可同时使用。
声屏障常用规格：1960*500*100；1960*500*80；1960*1000*100；1960*1000*80；2460*500*100；2460*500*80；2460*1000*100；2460*1000*80；可按图纸要求及现场情况对声屏障进行非标准设计制作。
鉴于公司岩棉板的规格为1200*600*（50-150），声屏障所采用的岩棉板设计规格为1960*480*50；本公司的岩棉板宽度为1200，可分为480+480+240=1200。
声屏障的结构形式：全封闭式、半封闭式和直立式。
声屏障采用穿孔彩钢板或者采用冷轧镀锌钢板制作的屏体，其框架及龙骨的板材厚度不小于1.0mm，内部吸声板采用50mm厚、容重为60Kg/m3的岩棉板，憎水率99%。
声屏障立柱H型钢进行防腐处理，附属金属配件采用热浸镀锌抗紫外线防腐材料，镀锌外理防腐年限在15年以上。
声屏障形式、色彩须具备美观性与景观效果且满足结构安全要求。
声屏障隔音效果与特性要求：（1）隔声量大：平均隔声量应不小于35dB；（2）吸声系数高：平均吸声系数应不小于0.84；（3）耐侯耐久性：产品应具有耐水性、耐热性、抗紫外线、不会因雨水温度变化引起降低性能或品质异常。
第1篇一、项目概况本项目位于（项目名称），地处（地理位置描述）。
根据现场调查和设计要求，本项目需要安装声屏障以降低噪声污染，改善周边环境。
声屏障的安装是本项目的重要组成部分，为确保施工质量、安全和进度，特制定本专项施工方案。
二、施工范围及内容1. 施工范围：本项目声屏障安装范围包括（具体描述，如道路、铁路、河道等）。
2. 施工内容：- 声屏障基础施工；- 声屏障主体结构安装；- 声屏障表面处理；- 声屏障附属设施安装；- 声屏障系统调试与验收。
三、施工工艺流程1. 施工准备阶段：- 施工图纸及技术资料的审核；- 施工现场勘察；- 施工组织设计及施工方案编制；- 施工人员、设备、材料准备；- 施工现场临时设施搭建。
2. 施工实施阶段：- 基础施工：- 清理场地，平整基础；- 测量放线，确定基础位置；- 搭设施工平台，确保施工安全；- 混凝土浇筑，确保基础强度；- 主体结构安装：- 搭设脚手架，确保施工安全；- 安装声屏障立柱，调整垂直度；- 安装声屏障面板，确保平整度；- 安装声屏障横梁，连接立柱与面板；- 表面处理：- 清洁声屏障表面，去除污渍；- 进行防腐处理，提高使用寿命；- 进行涂装，美观大方；- 附属设施安装：- 安装排水系统，防止积水；- 安装照明设施，确保夜间施工安全；- 安装监控系统，实时监控施工质量；- 系统调试与验收：- 调试声屏障系统，确保正常运行；- 进行验收，合格后方可投入使用。
四、施工质量控制1. 基础施工：- 严格按照设计图纸进行施工，确保基础位置准确； - 浇筑混凝土时，严格控制配合比，确保混凝土强度； - 基础表面平整度误差控制在允许范围内。
2. 主体结构安装：- 立柱安装垂直度误差控制在允许范围内；- 面板安装平整度误差控制在允许范围内；- 横梁连接牢固，无松动现象。
3. 表面处理：- 声屏障表面清洁无污渍；- 防腐处理均匀，无遗漏；- 涂装颜色均匀，无流淌、漏涂等现象。
声屏障施工方案-第1篇1、材料（1）本项目隔音墙隔音屏体面板采用双面0.6mm厚钢板，内填聚氨酯泡沫，立柱采用H125*125*6.5*0.9mm国标H型钢，并进行镀锌喷塑处理。
（2）路基段隔音墙H型钢立柱间距为1.25m，高度为2.632m；桥梁段隔音墙高度为1.832m。
（3）隔音墙的色调设计应使屏体整体上柔和、造型美观、精致、简洁、挺拔，与高速公路本身及周围的环境相协调。
2、安装工艺流程放线定位→浇注基础，预埋地脚螺栓→在地脚螺栓上安装H型钢立柱→在立柱上自下而上安装隔音屏体和封顶槽钢→整体检验，发现问题及时处理，清理现场杂物，工程施工结束。
3、桩基础施工（1）钢管桩施工由测量队放出钢管桩的位置后，根据实测地面标高，再用机械把钢管桩打入土层，入土深度不小于2.5m，外露0.3m。
保证钢管桩位置准确，垂直度不大于1%，平面偏移量不大于2.5cm。
（2）连系梁及立柱施工根据实测地面标高计算出连系梁低面标高，并清除原顶面的腐殖土、种植土、虚土。
保证每段连系梁底面标高在同一水平面及连系梁高度为1.0m。
（3）绑扎钢筋所有钢筋运至钢筋加工厂后必须经检测，由试验室检验合格后方可投入使用。
钢筋必须按照不同的钢筋等级、牌号、规格分批堆存，不得混杂，并且设立标识牌。
钢筋在存放过程中，钢筋下必须用枕木或混凝土墩支垫，并加以覆盖防护。
钢筋下料前需按照规范要求进行调直，清除污锈等处理。
根据设计图纸，按照1:1的比例进行钢筋下料、加工，以节约钢材保证质量为原则。
箍筋为I级Φ10钢筋，末端弯钩采用135°的形式，弯钩平直部分的长度为12倍箍筋直径即12cm长度。
所有钢筋均在钢筋加工场制作成形，运输至施工现场分类进行堆放，按设计图纸进行绑扎。
根据模板边线预留保护层厚度安装钢筋骨架，主筋保护层厚度为35mm，保护层采用C20混凝土垫块，梅花形布置。
连系梁钢筋绑扎完成后及时预埋立柱钢筋，若连系梁钢筋与立柱钢筋冲突时，适当挪动连系梁钢筋。
1声屏障的作用 ........................... 错误!未定义书签。
2声屏障重要形式 ......................... 错误!未定义书签。
2.1生态式声屏障........................ 错误!未定义书签。
2.2直立式声屏障........................ 错误!未定义书签。
2.3折板式声屏障........................ 错误!未定义书签。
2.4微弧式声屏障........................ 错误!未定义书签。
3施工方案 ............................... 错误!未定义书签。
3.1工程概况............................ 错误!未定义书签。
3.2施工工艺框图........................ 错误!未定义书签。
3.3隔音墙重要技术性能及规定 (8)3.4重要施工顺序 (9)3.5重要施工方法........................ 错误!未定义书签。
3.5.1施工方法 ........................ 错误!未定义书签。
3.5.2焊接 ............................ 错误!未定义书签。
3.5.3涂装 ............................ 错误!未定义书签。
3.5.4隔音墙安装....................... 错误!未定义书签。
1声屏障的作用在声源和接受点之间，垂直插入一个有足够密度的密实材料如壁板或墙壁，使声波在传播中有一个显著的附加衰减，这样的“障碍物”即称声屏障。
声屏障的作用就是阻止直接声的传播，隔离透射声，并使反射声有足够的衰减，因此，声屏障的隔声衰减也就是运用声波反射原理设计建造的。
声波（噪声）在传播途中，若碰到障碍物（声屏障）时，会发送反射，于是在障碍物背后的一定距离范围内形成了“声影区”，其区域的大小取决于声音的大（即频率），从这一点看出，声屏障隔声衰减与各中心频率值有密切关系。
第1篇一、工程概况声屏障工程是为了降低高速公路、铁路、城市轨道交通等交通设施产生的噪音污染，保护周边居民生活环境而进行的专项工程。
本工程主要包括声屏障基础施工、声屏障板安装、声屏障附属设施安装等。
二、施工准备1. 施工图纸及技术资料：熟悉施工图纸，了解设计要求，掌握声屏障的结构、材料、尺寸等技术参数。
2. 人员组织：成立施工项目组，明确各岗位责任，确保施工顺利进行。
3. 材料设备：准备声屏障基础材料、声屏障板、连接件、紧固件等，确保材料质量合格。
4. 施工机械：准备挖掘机、搅拌机、平板车、吊车等施工机械，确保施工过程中设备运行正常。
5. 施工场地：清理施工场地，确保施工环境整洁、安全。
三、施工工艺1. 声屏障基础施工（1）测量放线：根据设计图纸，进行声屏障基础放线，确保基础位置准确。
（2）基础开挖：根据放线结果，进行基础开挖，开挖深度应符合设计要求。
（3）基础垫层：在基础底部铺设垫层，确保基础平整、稳定。
（4）基础浇筑：按照设计要求，进行基础浇筑，确保基础强度满足要求。
2. 声屏障板安装（1）安装声屏障板：根据设计图纸，将声屏障板安装在基础上，确保板面平整、垂直。
（2）连接件安装：将连接件安装在声屏障板和基础上，确保连接牢固。
3. 声屏障附属设施安装（1）照明设施：根据设计要求，安装声屏障照明设施，确保夜间行车安全。
（2）排水设施：安装声屏障排水设施，确保排水畅通。
四、施工质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 检测验收：在施工过程中，进行定期检测，确保工程质量。
4. 隐蔽工程：在隐蔽工程前，进行技术交底，确保隐蔽工程符合要求。
五、安全文明施工1. 施工现场：保持施工现场整洁、有序，确保施工安全。
2. 施工人员：加强施工人员安全教育，提高安全意识。
3. 环境保护：在施工过程中，注意环境保护，减少施工对周边环境的影响。
声屏障的施工方案项目概述声屏障是一种用于减少环境噪音的结构物，广泛应用于公路、铁路、高速铁路、工厂等噪音污染严重的场所。
本文档介绍了声屏障的施工方案，包括施工前准备工作、材料选型、施工流程等。
施工前准备工作在进行声屏障的施工之前，需要进行一系列的准备工作。
预先测量环境噪音水平在施工前，需要对施工区域的环境噪音进行测量，以确定声屏障的高度和布置方式。
可以使用专业的噪音测量设备进行测量，并记录测量结果。
确定声屏障的位置根据环境噪音测量结果，确定声屏障的位置。
通常情况下，声屏障应该尽量靠近噪音源，并与噪音源之间尽量保持一定的距离，以达到最佳的降噪效果。
获取施工许可在进行声屏障的施工之前，需要向相关部门申请施工许可。
根据当地规定，可能需要提交施工图纸、施工计划、环境影响评估报告等文件，并支付相关费用。
材料选型声屏障通常由以下材料组成：支柱、板材、吸声材料和固定件。
在选用这些材料时，需要考虑以下因素：支柱支柱是声屏障的主要支撑结构，必须具备足够的强度和稳定性。
一般情况下，可以使用钢柱或预制混凝土柱作为支柱材料。
钢柱具有较高的强度和耐候性，适用于长期使用；预制混凝土柱则具有较好的稳定性和耐久性。
板材声屏障的板材需要具备良好的隔音效果，并且能够承受各种天气条件的侵蚀。
常用的板材材料有钢板、铝板、玻璃钢板和木质板材。
钢板和铝板具有较高的强度和耐久性，适用于长期使用；玻璃钢板则具有较好的隔音效果和耐久性；木质板材则具有较好的外观效果。
吸声材料吸声材料用于提高声屏障的隔音效果。
常用的吸声材料有吸音棉、玻璃纤维和岩棉等。
吸音棉具有较好的吸声效果和耐久性；玻璃纤维则具有较好的隔音效果和耐久性；岩棉则具有较好的隔音效果和防火性能。
固定件固定件用于固定支柱和板材，确保声屏障的稳固性。
常用的固定件有螺栓、钢丝绳和钢筋等。
螺栓具有较好的固定效果和耐久性；钢丝绳适用于长距离的固定；钢筋适用于地下声屏障的固定。
施工流程声屏障的施工流程通常包括以下步骤：1. 准备施工现场清理施工现场，确保周围环境整洁。
