完整版)大工《电机与拖动实验》实验报告
完整版)大工《电机与拖动实验》实验报告实验报告实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。
实验项目：1.空载实验测取空载特性Uo=F(uo)，P=F(uo)2.短路实验测取短路特性Yk=F(Ik)，PK=F(I)3.负载实验保持U1=U2，cosφ2=1的条件下，测取U2=F(I2)实验设备表：名称。
型号和规格。
用途及使用注意事项电机教学实验台。
NMEL-II。
为实验室提供电源，使用前需调节输出电压和固定电机压为三相组式变压器。
用于实验，操作时需快，以免线路过热功率表、功率因数表。
NMEL-03，NMEL-20.改变输出电流大小时需注意量程运用，测量功率及功率因数不得超过量程，线素不能接错交流电压表、电流表。
NMEL-05.测量交流电压和交流电流值时需适当选择量程且注意正反接线旋转指示灯及开关板。
MEL-001C。
通断电路时需连完后闭合，拆电路前需断开空载实验：1.填写空载实验数据表格表1-1序号。
实验数据。
计算数据U(V)。
I(A)。
P(W)。
U1/U2.cosφ21.224.4 119.7 0.133.1.00.1.942.212.7 113.0 0.089.0.95.1.623.206.3 109.9 0.007.0.92.1.484.196.9 105.2 0.066.0.88.1.315.185.8 99.07 0.057.0.83.1.146.161.3 86.08 0.043.0.72.0.847.139.6 74.79 0.035.0.62.0.632.根据上面所得数据计算得到铁损耗PFe、励磁电阻Rm、励磁电抗Xm、电压比k表1-2序号。
实验数据。
计算数据U(V)。
I(A)。
P(W)。
PFe(W)。
Rm(Ω)。
Xm(Ω)。
U1/U2.k1.224.4 119.7 0.133.6.29.183.8.55.4.1.00.0.532.212.8 113.1 0.089.4.52.195.6.52.5.0.95.0.5313.206.3 109.9 0.007.0.36.566.9.15.5.0.92.0.534.196.9 105.2 0.066.3.31.219.6.42.1.0.88.0.535.185.8 99.07 0.057.2.62.262.7.33.8.0.83.0.536.161.3 86.08 0.043.1.52.449.9.18.2.0.72.0.537.139.6 74.79 0.035.1.17.583.6.13.2.0.62.0.53改写后的实验报告：实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。
电机与拖动实验实验报告
电机与拖动实验实验报告实验目的：1.了解电机的工作原理和特性；2.学习电机的基本性能参数的测量方法；3.研究电机在不同工况下的性能变化和特性。
实验仪器与试验材料：1.直流电机实验台；2.交流电源；3.测速仪；4.示波器；5.测量工具；6.连接电缆。
实验原理：1.电机工作原理：电机是将电能转化为机械能的装置，根据其工作原理不同分为直流电机和交流电机。
直流电机是利用直流电流通过线圈产生磁场，与磁场相互作用产生力矩实现转动；交流电机是通过交变电流产生磁场，利用磁场作用力实现转动。
2.电机性能参数：a.空载转速：电机在无负载情况下的转速；b.额定转速：电机在额定负载下的转速；c.负载转速：电机在负载工况下的转速；d.堵转电流：电机在堵转状态下的电流；e.启动电流：电机在启动瞬间的电流。
实验步骤与方法：1.接通交流电源，将电机连接到实验台上。
2.使用测速仪测量电机的空载转速，将结果记录下来。
3.接上负载，测量额定转速和负载转速，并记录结果。
4.使用示波器观察电机的电流波形，并测量堵转电流和启动电流。
5.根据测得的数据，计算电机的效率和功率因数。
实验结果与分析：根据实验数据测得，电机在空载情况下的转速为4000转/分钟，额定转速为3500转/分钟，负载转速为3200转/分钟。
通过示波器观察，堵转电流为5A，启动电流为10A。
根据这些数据，可以计算出电机的效率和功率因数。
实验结论：通过本次实验，我们了解了电机的工作原理和特性，学习了电机的基本性能参数的测量方法，并研究了电机在不同工况下的性能变化和特性。
实验结果表明，在不同负载情况下，电机的转速和电流都会发生变化，同时电机的效率和功率因数也会有所不同。
通过实验数据的分析，我们可以对电机的性能进行评估和优化，从而提高电机的工作效率和性能。
《电机与拖动实验》实验报告
《电机与拖动实验》实验报告实验报告：电机与拖动实验一、实验目的1.了解电机的工作原理和性能；2.掌握电机拖动的基本原理和方法；3.通过实验，培养实际操作和问题解决的能力。
二、实验仪器和材料1.电机拖动系统实验装置；2.直流电机；3.万用电表；4.直流电源；5.电阻箱。
三、实验原理电机是将电能转换为机械能的重要设备，常用于各种机械传动系统、发电机等设备中。
在电机中，电流通过电枢和励磁线圈，产生的磁场与永磁体或电磁体相互作用，导致电枢受到力矩的作用，从而实现旋转。
电机可根据其旋转方向和转速的要求进行接线，从而实现不同的拖动目标。
本实验中，我们使用直流电机作为实验对象，通过改变电源的电压和电阻的大小，来实现对电机的拖动控制。
通过调整电源电压和电阻大小，可以改变电机的拖动转速和负载能力。
四、实验步骤1.将直流电机的正负极与直流电源相连接；2.调节电源电压，观察电机的转速，并记录下来；3.调节电阻箱的电阻大小，改变电机的负载能力，并观察电机的转速；4.重复步骤2和3，记录不同电压和电阻下电机的转速。
五、实验结果分析根据实验步骤中记录的数据，我们可以分析电机拖动性能和控制的情况。
通过实验我们发现，电机的转速与电源电压和电阻的大小成正比，即电压或负载增加时，电机的转速也会相应增加。
这是因为电机的转速受到电源电压和负载的影响。
此外，我们还可以观察到在一定范围内，电机的转速随着电阻的增加而减小，这是因为电阻的增加导致了电流的减小，从而减小了电机的转矩，进而使转速减小。
六、实验总结通过本次实验，我们对电机的工作原理和性能有了更深入的理解。
电机拖动实验让我们通过实际操作和观察结果，进一步加强了对电机转速和负载的控制方法的掌握。
同时，实验还让我们更加了解了电机在不同电压和电阻条件下的工作特性。
电压和电阻的改变会直接影响电机的转速和负载能力，合理的选择和控制这些参数可以使电机的工作更加高效和稳定。
此外，本实验还培养了我们的实际操作和问题解决能力，提高了我们的实验能力和分析能力。
电机与拖动实验报告
实验一认识实验一．实验目的1．学习电机实验的基本要求与安全操作注意事项。
2．认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3．熟悉他励电动机（即并励电动机按他励方式）的接线、起动、改变电机方向与调速的方法。
二．预习要点1．如何正确选择使用仪器仪表。
特别是电压表、电流表的量程。
2．直流他励电动机起动时，为什么在电枢回路中需要串联起动变阻器？不连接会产生什么严重后果？答：直流他励电动机启动时转速n=0，反电动势E=0，电枢绕组电阻E a很小，导致了启动电流很大，所以在电枢回路中需要串联起动变阻器，限制启动电流。
不连接会容易损坏电机，缩短使用寿命。
3．直流电动机起动时，励磁回路连接的磁场变阻器应调至什么位置？为什么？若励磁回路断开造成失磁时，会产生什么严重后果？答：励磁回路连接的磁场变阻器应调至电阻最大值，使启动转矩足够大。
4．直流电动机调速及改变转向的方法。
答：直流电动机调速：1、串电阻调速2、调电压调速3、弱磁调速改变转向的方法：1、改变电流I s的方向2、改变磁通 的方向三．实验项目1．了解MEL系列电机系统教学实验台中的直流稳压电源、涡流测功机、变阻器、多量程直流电压表、电流表、毫安表及直流电动机的使用方法。
2．用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。
3．直流他励电动机的起动，调速及改变转向。
四．实验设备及仪器1．MEL-I系列电机系统教学实验台主控制屏2．电机导轨及测功机、转速转矩测量（MEL-13）或电机导轨及校正直流发电机3．直流并励电动机M034．220V直流可调稳压电源（位于实验台主控制屏的下部）5．电机起动箱（MEL-09）。
6．直流电压、毫安、安培表（MEL-06）。
五．实验说明及操作步骤1．由实验指导人员讲解电机实验的基本要求，实验台各面板的布置及使用方法，注意事项。
2．在控制屏上按次序悬挂MEL-13、MEL-09组件，并检查MEL-13和涡流测功机的连接。
最新大工《电机与拖动实验》实验报告
最新大工《电机与拖动实验》实验报告实验目的：1. 理解并掌握电机的基本原理和工作特性。
2. 学习电机拖动的基本原理及其应用。
3. 通过实验验证电机启动、运行和制动过程中的电气特性。
实验设备：1. 直流电机及拖动系统。
2. 电机控制器和调速器。
3. 负载电阻及可变电阻。
4. 示波器和电流、电压测量仪器。
5. 转速计。
实验内容及步骤：1. 电机启动特性实验：- 连接电机与电源，设定初始电压。
- 启动电机，记录启动电流和电压。
- 逐渐增加负载，观察电机转速和电流变化。
- 记录数据并绘制启动特性曲线。
2. 电机拖动特性实验：- 设置不同的负载条件。
- 启动电机，调整电机控制器，使电机达到稳定运行状态。
- 测量并记录电机的输入电流、电压和输出功率。
- 改变负载，重复上述步骤，获取不同负载下的数据。
- 绘制电机拖动特性曲线。
3. 电机调速实验：- 连接调速器至电机控制系统。
- 在不同负载条件下，调整调速器，改变电机转速。
- 记录电机在不同转速下的输入电流和电压。
- 分析调速效果，评估调速范围和稳定性。
- 绘制调速特性曲线。
实验结果分析：1. 分析电机启动特性曲线，讨论启动电流和电压的关系。
2. 根据电机拖动特性曲线，解释电机在不同负载下的性能变化。
3. 评估电机调速实验的结果，探讨调速方法的有效性和可能的改进措施。
实验结论：- 总结电机启动、拖动和调速过程中的关键发现。
- 讨论实验结果对电机设计和应用的指导意义。
- 提出实验中遇到的问题及解决方案。
注意事项：- 在进行实验前，确保所有设备均按照指导书正确连接。
- 实验过程中注意安全，避免触碰裸露的电气部件。
- 实验数据应准确记录，以便进行有效的分析和讨论。

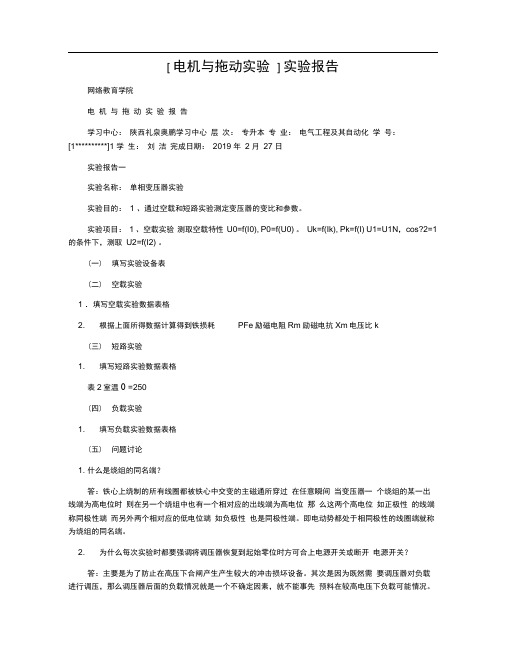

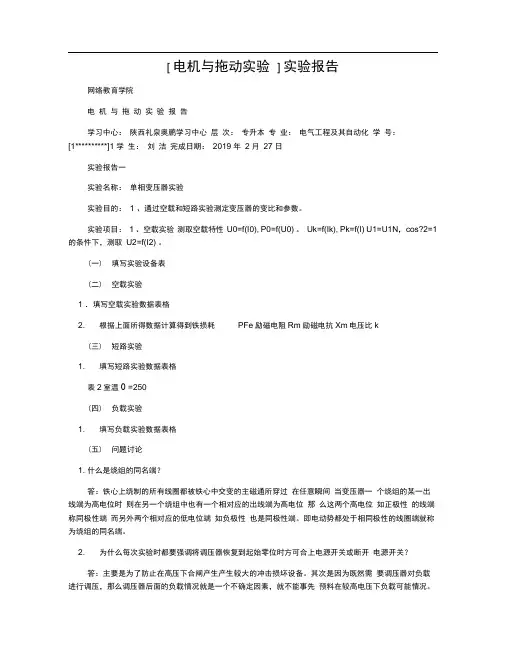

[电机与拖动实验]实验报告
![[电机与拖动实验]实验报告](https://img.taocdn.com/s1/m/26368835a0116c175e0e48a1.png)
[ 电机与拖动实验] 实验报告网络教育学院电机与拖动实验报告学习中心：陕西礼泉奥鹏学习中心层次：专升本专业：电气工程及其自动化学号：[1**********]1 学生：刘洁完成日期：2019 年2 月27 日实验报告一实验名称：单相变压器实验实验目的：1 、通过空载和短路实验测定变压器的变比和参数。
实验项目：1 、空载实验测取空载特性U0=f(I0), P0=f(U0) 。
Uk=f(Ik), Pk=f(I) U1=U1N，cos?2=1 的条件下，测取U2=f(I2) 。
(一)填写实验设备表(二)空载实验1 ．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗PFe励磁电阻Rm励磁电抗Xm电压比k(三)短路实验1. 填写短路实验数据表格表2室温0 =250(四)负载实验1. 填写负载实验数据表格(五)问题讨论1. 什么是绕组的同名端？答：铁心上绕制的所有线圈都被铁心中交变的主磁通所穿过在任意瞬间当变压器一个绕组的某一出线端为高电位时则在另一个绕组中也有一个相对应的出线端为高电位那么这两个高电位如正极性的线端称同极性端而另外两个相对应的低电位端如负极性也是同极性端。
即电动势都处于相同极性的线圈端就称为绕组的同名端。
2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？答：主要是为了防止在高压下合闸产生产生较大的冲击损坏设备。
其次是因为既然需要调压器对负载进行调压，那么调压器后面的负载情况就是一个不确定因素，就不能事先预料在较高电压下负载可能情况。
因此，就需要从低电压慢慢调高电压，观察负载的情况。
而断开电源时，如果负载时隔较大的感性负载，那么在高压状况下突然停电会产生很高的感应电势。
答：体会：安全在实验中非常重要要注意调压器的及时调零。
实验数据记录间隔相同的一段数据。
使得实验结果比较有普遍性。
实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
电机拖动实习报告
电机拖动实习报告电机拖动实习报告(一)实验目的1.学习电机实验的基本要求与安全操作注意事项。
2.认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3.熟悉他励直流电动机(即并励直流电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
实验意义1.直流他励电动机起动时，必须将励磁回路串联的电阻Rf1调至最小，先接通励磁电源,使励磁电流最大，同时必须将电枢串联起动电阻R1调至最大，然后方可接通电枢电源。
使电动机正常起动。
起动后，将起动电阻R1调至零，使电机正常工作。
2.直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源。
同时必须将电枢串联的起动电阻R1调回到最大值，励磁回路串联的电阻Rf1调回到最小值。
给下次起动作好准备。
3.测量前注意仪表的量程、极性及其接法，是否符合要求。
4.若要测量电动机的转矩T2，必须将校正直流测功机MG的励磁电流调整到校正值：100mA，以便从校正曲线中查出电动机M的输出转矩。
(二)总体设计方案1.实验设备序号12345678型号DD03DJ23DJ15D31D42D44D51D41名称导轨、测速发电机及转速表校正直流测功机直流并励电动机直流数字电压、毫安、安培表三相可调电阻器可调电阻器、电容器波形测试及开关板三相可调电阻器数量1台1台1台2件1件1件1件1件2.控制屏上挂件排列顺序：D31、D42、D41、D51、D31、D443.实验步骤：由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。
直流仪表、转速表和变阻器的选择直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。
（1）电压量程的选择如测量电动机两端为220V的直流电压，选用直流电压表为1000V量程档。
（2）电流量程的选择因为直流并励电动机的额定电流为1.2A，测量电枢电流的电表A3可选用直流电流表的5A量程档；额定励磁电流小于0.16A，电流表A1选用200mA量程档。
大工电机与拖动实验实验报告
大工电机与拖动实验实验报告实验报告：大工电机与拖动实验引言：大工电机是一种常见的直流电机，广泛应用于各种工业领域。
拖动是指当电机不带负载运转时，所耗电流较小；当电机带负载运转时，所耗电流显著增大。
本实验旨在通过实际操作，探究大工电机在负载变化时的特性和规律。
实验装置：1.大工电机2.直流电源3.电流表4.载荷装置5.变阻器6.连接线等实验步骤：1.首先，将大工电机连接到直流电源上，并将电机的正负极分别与电源的正负极连接。
2.接下来，将电流表接在电机的一侧，用来测量电机的电流。
3.然后，准备一个载荷装置，可以通过调节负载的大小来改变电机的负载。
4.将载荷装置与电机连接，确保连接正常。
5.接下来，将变阻器连接到电机的另一侧，用来调节电机的电流。
6.打开电源，让大工电机开始运转。
7.通过调节变阻器的阻值，观察并记录不同阻值下电机的电流变化情况。
8.根据实际测量数据，绘制电机负载与电机电流之间的曲线。
实验结果：通过实验测量得到的数据，可以得出以下结论：1.在无载荷状态下，大工电机的电流较小，表现出较低的功率消耗。
2.当增加电机的负载时，电机的电流逐渐增大，功率消耗也相应增加。
3.当电机负载达到一定程度时，电机将无法正常运转，电流急剧增加，甚至引起过载保护。
4.通过调节变阻器的阻值，可以控制电机的负载和电流大小。
实验讨论：大工电机电流与负载之间的关系可以通过实验数据清晰地观察到。
实验数据的准确性和可靠性具有一定的局限性，主要受到实验环境和设备的限制。
1.针对不同负载，进行多次实验测量，取平均值作为实验结果。
2.对实验环境进行控制，确保实验过程稳定、无干扰。
3.使用更加精密的测量仪器，例如数字电流表和数字电压表。
结论：通过本次实验，我们深入了解了大工电机与负载之间的关系。
增加负载会导致电机电流增大的现象，而减小负载则会使电机电流减小。
这一实验结果对于电机的应用和控制具有一定的理论和实践意义。
同时，实验中实际操作和数据处理也提高了我们的实验技能和科学素养。
大工电机与拖动实验报告
大工电机与拖动实验报告大工电机与拖动实验报告引言：在工程领域中，电机作为一种重要的动力装置，广泛应用于各个领域。
而在电机的应用过程中，拖动实验则是一项重要的实验内容，旨在研究电机在不同负载条件下的性能表现。
本文将以大工电机与拖动实验为主题，对实验过程和结果进行详细的论述和分析。
一、实验目的大工电机与拖动实验的目的是通过对电机在不同负载条件下的运行情况进行观测和分析，来研究电机的性能特点以及对不同负载的适应能力。
通过实验结果的分析，可以进一步优化电机的设计和应用，提高其效率和稳定性。
二、实验装置本次实验所使用的大工电机为一台三相异步电机，额定功率为5千瓦。
实验装置包括电机、转速测量仪、负载装置以及数据采集系统。
电机与负载装置通过传动装置连接，实现对电机的拖动。
三、实验步骤1. 首先，将电机与转速测量仪正确连接，并进行校准。
2. 调整负载装置，使其与电机连接并能够实现拖动。
3. 开始实验前，先记录电机的额定参数，包括额定电流、额定转速等。
4. 逐步增加负载，记录电机在不同负载条件下的转速、电流和功率等数据。
5. 根据实验数据，绘制电机在不同负载下的转速-负载特性曲线，并进行分析和讨论。
四、实验结果与分析通过实验数据的采集和整理，我们得到了电机在不同负载条件下的转速、电流和功率等参数。
根据这些数据，我们可以绘制出电机的转速-负载特性曲线。
从曲线可以看出，随着负载的增加，电机的转速逐渐下降，而电流和功率则逐渐增加。
这说明电机在承受更大负载时，需要更大的电流来维持其运行，并产生更大的功率输出。
此外，我们还可以通过实验数据计算出电机的效率。
电机的效率是指其输出功率与输入功率之比，可以反映电机的能量转换效率。
通过实验数据的分析，我们可以得到电机在不同负载下的效率曲线。
从曲线可以看出，电机在额定负载下的效率较高，而在超负载或轻负载情况下，效率则有所下降。
这是因为在超负载情况下，电机需要消耗更多的能量来维持运行，而在轻负载情况下，电机的能量转换效率较低。
电机与拖动实习报告
电机与拖动实习报告
本次实习是在某公司进行的电机与拖动实习，主要内容涉及电机的基本原理、拖动系统的组成和调试。
通过本次实习，我对电机和拖动系统有了更深入的了解，同时也掌握了实际操作的技能。
首先，实习开始前我们对电机进行了基础知识的学习，包括电机的工作原理、结构和类型。
我们学习了各种类型的电机的特点和应用范围，还对电机的工作原理进行了深入的研究。
在实际操作中，我们学会了如何选择合适的电机，根据实际需求进行参数的调整和控制。
其次，我们学习了拖动系统的组成和调试。
拖动系统是由电机、传动装置、负载以及控制器等组成，我们学习了如何对拖动系统进行装配和调试。
在实际操作中，我们经过多次实验和调试，掌握了拖动系统的调试技巧，提高了我们的实际操作能力。
通过本次实习，我不仅学到了理论知识，还掌握了实际操作的技能。
这对我的专业发展和就业都有很大帮助。
感谢公司的培训和指导，让我收获良多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络教育学院电机与拖动实验报告学习中心：市知纳培训中心奥鹏学习中心层专学号：学生：完成日期： 2020年03 月01 日实验报告一实验名称：单项变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
实验项目：1、空载实验测取空载特性Uo=F(uo), P=F(uo)2、短路实验测取短路特性Yk=F(Ik), PK=F（I）3、负载实验保持U I =U1u1，cosφ2=1的条件下，测取U2=F（I2）（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k（三）短路实验1.填写短路实验数据表格表2 室温θ= 18 O（四）负载实验1. 填写负载实验数据表格表3（五）问题讨论1. 什么是绕组的同名端？2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？尽可能避免因万一连线错误而造成短路，烧毁电源。
3. 实验的体会和建议体会：通过实验我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时学会了在实验室应根据需要正确选择各仪表量程保护实验设备。
建议：数据的处理只用表格来进行了，显得比较粗糙，可以用图表来处理，结果会更直观。
实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能实验项目：空载特性外特性调整特性（一）填写实验设备表（二）空载特性实验填写空载特性实验数据表格表2-1 n=n N=1600r/min（三）外特性实验填写外特性实验数据表格表2-2 n=n N=1600r/min I f2=I f2N（四）调整特性实验填写外特性实验数据表格表2-3 n=n N=1600r/min,U=U N=200V（五）问题讨论1. 什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取？答：衡量直流发电机的性能，通常用其特性曲线来判定。
包括空载特性、外特性、效率特性。
直流发电机保持的速度旋转，负载电流时，改变励磁电流的大小，端电压将跟着变化。
这个变化关系曲线被称为直流发电机的空载特性曲线，该曲线可以看出电机运行点的磁路饱和程度。
若保持直流发电机的转速，保持励磁回路电阻不变，调节直流发电机的负载电流，端电压随负载电流变化的关系被称为直流发电机的外特性。
直流发电机的主要运行性能指标之一——电压调整率，可由曲线查得。
采用不同的励磁方式，其外特性是不同的，他励直流发电机的，并励发电机的。
并励发电机的外特性曲线比他励式下降程度大，是因为无论是他励式或并励式直流发电机都有电枢电阻压降的存在和电枢反应去磁的影响，使得端电压下降，但并励直流发电机的励磁绕组是并联在电枢两端，那么由于前述原因使电枢端电压下将而使得励磁电流将进一步下降，其结果就必然造成并励式直流发电机的端电压又进一步下降。
所以并励式比他励式直流发电机的外特性曲线下降程度大。
流发电机保持的速度旋转，负载电流时，改变励磁电流的大小，端电压将跟着变化。
这个变化关系曲线被称为直流发电机的空载特性曲线，该曲线可以看出电机运行点的磁路饱和程度。
2. 做空载试验时，励磁电流为什么必须单方向调节？防止在电流换向时出现电流为零的时刻，直流电动机是绝对不允许在电流为零的时候运行，防止飞车。
3. 实验的体会和建议通过实验掌握了发电机的运行特性。
发电机的转速由原动机决定，一般认为转速恒定。
除了转速N外，发电机的外部可测量有三个，即端电压U、负载电流I、励磁电流。
当发电机正常稳态运行时，3个物理量中1个保持不变，另外2个之间的关系称为发电机的运行特性。
不同励磁方式之发电机的运行特性有所不同。
实验报告三实验名称：三相鼠笼异步电动机实验实验目的：1、掌握三相异步电机的负载试验的方法。
2、用直接负载法测取三相鼠笼异步电动机的工作特性。
3、测定三相鼠笼型异步电动机的参数。
实验项目： 1、测量定子绕组的冷态电阻。
2、判定定子绕组的首末端。
3、测取三相异步电动机的运行特性。
（一）填写实验设备表（二）测量定子绕组的冷态直流电阻填写实验数据表格（三）测取三相异步电动机的运行特性填写实验数据表格（四）问题讨论1.如何判断出定子三相绕组的首末端？答：1先用万用表测出各相绕组的两个线端，将其中的任意二相绕组串联. 2. 将调压器调压旋钮退至零位，合上绿色“闭合”按钮开关，接通交流电源，调节交流电源，在绕组端施以单相低电压U=80~100V，注意电流不应超过额定值，测出第三相绕组的电压，如测得的电压有一定读数，表示两相绕组的未端与首端相联；反之，如测得电压近似为零，则二相绕组的末端与末端（或首端与首端）相连，用同样方法测出第三相绕组的首末端2. 三相笼型异步电动机的起动方法有几种？答：1.直接启动。
2.降压启动：（1）星形-三角形启动器起动。
（2）软启动器启动（3）自耦变压器启动（4）三相电阻降压启动3. 三相异步电动机的运行特性是指哪些特性？答：异步电动机的工作特性是指在额定电压及额定频率下，电动机的主要物理量（转差率，转矩电流，效率，功率因数等随输出功率变化的关系曲线。
（1）、转差率特性随着负载功率的增加，转子电流增大，故转差率随输出功率增大而增大。
（2）、转矩特性异步电动机的输出转矩：转速的变换围很小，从空载到满载，转速略有下降。
转矩曲线为一个上翘的曲线。
（近似直线）（3）、电流特性空载时电流很小，随着负载电流增大，电机的输入电流增大。
（4）、效率特性其中铜耗随着负载的变化而变化（与负载电流的平方正比）；铁耗和机械损耗近似不变；效率曲线有最大值，可变损耗等于不变损耗时，电机达到最大效率。
异步电动机额定效率载74-94%之间；最大效率发生在(0.7-1.0)倍额定效率处。
（5）、功率因数特性空载时，定子电流基本上用来产生主磁通，有功功率很小，功率因数也很低；随着负载电流增大，输入电流中的有功分量也增大，功率因数逐渐升高；在额定功率附近，功率因数达到最大值。
如果负载继续增大，则导致转子漏电抗增大（漏电抗与频率正比），从而引起功率因数下降。
4. 实验的体会和建议通过实验掌握到了：（1）三相异步电机的负载试验的方法；（2）用直接负载法测取三相鼠笼异步电动机的工作特性。
直接启动时，转差率为1，转子中感应电动势很大，转子电流也很大。
当电动机在额定电压下启动时，启动电流为额定电流的5-7倍。
一般来说额定功率为7.5KW以下的可以直接启动。
直接启动要掌握好而定电流的计算。
降压启动，既要保证有足够的启动转矩，又要减少启动电流，还要避免时间过长。
一边将启动电流限制在电动机额定电流的2-2.5倍围。
启动时降低了电压，转矩减小，因此降压启动要在电动机轻载状态下进行。
随着电力电子技术和微处理技术不断发展，应采用变频软启动设备，能系统可靠的智能化启动电机，是一种可靠经济实用的方式。
实验报告四实验名称：三相同步发电机的并联运行实验实验目的： 1、掌握三相同步发电机投入电网并联运行的条件与操作方法。
2、掌握三相同步发电机并联运行时有功功率与无功功率的调节。
实验项目：1、用准确同步法将三相同步发电机投入电网并联运行。
2、三相同步发电机与电网并联运行时有功功率的调节。
3、三相同步发电机与电网并联运行时无功功率调节。
→测取当输出功率等于零时三相同步发电机的V形曲线。
（一）填写实验设备表（二）三相同步发电机与电网并联运行时有功功率的调节填写实验数据表格 表4-1U=220V （Y ）f f0I =I = A（三）三相同步发电机与电网并联运行时无功功率的调节填写实验数据表格表4-2 n=1500r/min U=220V 2P 0≈W（四）问题讨论1.三相同步发电机投入电网并联运行有哪些条件？不满足这些条件将产生什么后果？答：同步发电机投入电网并联运行时，要求不产生有害的冲击电流，合闸后转子能很快地拉入同步，并且转速平稳，不发生震荡，并列的条件是; 1. 发电机电压的有效值和电网电压的有效值相等。
2. 发电机电压的相位与电网电压相位相同。
3. 发电机频率和电网频率相等。
4. 发电机电压的相序和电网电压的相序一致若以上条件中的任何一个不满足则在开关K的两端，会出现差额电压，如果闭合K，在发电机和电网组成的回路中必然会出现瞬态冲击电流。
上述条件中，除相序一致是绝对条件外，其它条件都是相对的，因为通常三相同步发电机可以承受一些小的冲击电流。
并车的准备工作是检查并车条件和确定合闸时刻。
通常用电压表测量电网电压，并调节发电机的励磁电流使得发电机的输出电压U=U1。
再借助同步指示器检查并调整频率和相位以确定合闸时刻。
2. 三相同步发电机与电网并联的方法有哪些？答：同步发电机的并列方法有准同步和自同步法两种，准同步法是调整发电机至完全符合并联条件时，迅速合闸使发电机与电网并联。
自同步法是将未加励磁的发电机由原电动机带到同步转速附近件就进行合闸，然后加以励磁，利用同步发电机的自整步作用将发电机自动拉入同步。
3. 实验的体会和建议通过实验，自己也了解许多。
同步发电机励磁自动控制系统通过系统不断调节励磁电流来维持机端电压给定水平。
发电机并网后的功率调节同步发电机并网，常常属要改变他的有功功率和无功功率。
如果希望增加发电机输出的有功功率，更具功率平衡的观点，只要增加原电机的输入功率。
根据直流电动机的理论，若转速不变，要提高直流电动机的输出功率应减少直流电动机的励磁电流或升高直流电动机的电枢电压。
