北邮天线实验报告

一、实验目的1. 理解微波技术的基本原理，掌握微波的基本特性。

2. 学习微波元件和器件的基本功能及使用方法。

3. 通过实验操作，验证微波技术在实际应用中的效果。

二、实验原理微波技术是利用频率在300MHz至300GHz之间的电磁波进行信息传输、处理和接收的技术。

本实验主要涉及微波的基本特性、微波元件和器件的应用以及微波电路的搭建。

三、实验仪器与设备1. 微波暗室2. 微波信号源3. 微波功率计4. 微波定向耦合器5. 微波移相器6. 微波衰减器7. 微波测量线8. 信号分析仪9. 示波器四、实验内容1. 微波基本特性实验（1）测量微波传播速度：通过测量微波信号在实验装置中的传播时间，计算微波在空气中的传播速度。

（2）测量微波衰减：利用微波信号源和功率计，测量微波在传输过程中不同位置的衰减值。

（3）测量微波反射系数：通过测量微波信号在实验装置中的反射强度，计算微波的反射系数。

2. 微波元件和器件应用实验（1）微波移相器：通过调整移相器的相位，观察微波信号在输出端的变化。

（2）微波衰减器：通过调整衰减器的衰减量，观察微波信号在输出端的变化。

（3）微波定向耦合器：通过观察微波信号在定向耦合器两端的输出，验证其功能。

3. 微波电路搭建实验（1）搭建微波滤波器：利用微波元件和器件，搭建一个微波滤波器，并测试其性能。

（2）搭建微波天线：利用微波元件和器件，搭建一个微波天线，并测试其增益。

五、实验步骤1. 微波基本特性实验（1）连接实验装置，确保连接正确。

（2）开启微波信号源，设置合适的频率和功率。

（3）测量微波传播速度、衰减和反射系数。

2. 微波元件和器件应用实验（1）连接微波移相器、衰减器和定向耦合器。

（2）调整移相器、衰减器和定向耦合器的参数，观察微波信号在输出端的变化。

3. 微波电路搭建实验（1）根据设计要求，搭建微波滤波器和天线。

（2）测试微波滤波器和天线的性能。

六、实验结果与分析1. 微波基本特性实验（1）微波传播速度：根据实验数据，计算微波在空气中的传播速度，并与理论值进行比较。

北邮实习报告5篇北邮实习报告篇1总结：大学三年的生活已经结束，在这个暑假学校安排我们进行了专业实习，但是我理解的实习并不是这样子的，我原来想象的是我们会做一些真正和以后工作紧密相关的实习，进入到真正的运营商或者设备商什么的，看看实际生活中我们这些通信业的准专业人士到底是怎么去工作。

可是由于实际情况，我们被分配到学校的全程全网实习基地，在这里我们进行了为期8天的实习工作，同样我们也了解到了许多原来在书本上不曾知道的知识。

印象最深的是吴建伟老师给我们在最后一节课和所来的同学进行了深入的交流，大家就以后毕业找工作还是选择读研进行了讨论，老师说我们现在必须进行很好的自我剖析，对自己进行自我评价然后设定自己的职业规划，要根据自己的实际情况，不能盲目地去追随大流，老师问我们有没有谁在大学这三年将一件事一直坚持着，老师说他在大学期间每天坚持早起锻炼身体，告诉我们要去坚持做一件自己认为很有意义的事。

另外老师在第一节课的时候就告诉我们四句话：树立职业意识、培养职业素质、积累职业经验、掌握职业技能，这四句话我们必须全方位深入的去理解，而不能像那么肤浅的草草了事，其中蕴含的道理是非常丰富的，是我们成为一个真正的职场人所必须具有的，同样也是我们在平时对待知识所应有的态度。

一个人的职业生涯是个漫长的过程。

很遗憾的是现今像我们这样的很多大学毕业生直到找到第一份工作为止，也没有很明确的职业生涯发展意识，更不用说做一份完整的职业生涯规划了。

大学生对自己的发展规划并不明确，对于未来的规划与自己人生的发展方向都不明确，这种情况将导致找工作比较随意，目的性不强，对于平时的学习更是没有很好的目标。

要找到满意的工作，决胜点在于长期的点滴积累，令人担忧的是许多大学生没有注重有计划的在生活中培养自己真正有发展有潜力的一面，因而大学生树立职业生涯规划意识非常必要。

当我们树立了这样的职业生涯意识后，我们应该更好地培养职业素质，职业素质培养的重要性就是共识，也是企业对职场人的基本要求。

北邮天线实验报告篇一：北京邮电大学电磁场与电磁波实验报告《天线部分》《电磁场与微波实验》——天线部分实验报告姓名：班级：序号：学号：实验一网络分析仪测量振子天线输入阻抗一、实验目的1. 掌握网络分析仪校正方法；2. 学习网络分析仪测量振子天线输入阻抗的方法；3. 研究振子天线输入阻抗随振子电径变化的情况。

二、实验原理当双振子天线的一端变为一个无穷大导电平面后，就形成了单振子天线。

实际上当导电平面的径向距离大到0.2~0.3λ，就可以近似认为是无穷大导电平面。

这时可以采用镜像法来分析。

天线臂与其镜像构成一对称振子，则它在上半平面辐射场与自由空间对称振子的辐射场射相同。

由于使用坡印亭矢量法积分求其辐射功率只需对球面上半部分积分，故其辐射功率为等臂长等电流分布的对称振子的一半，其辐射电阻也为对称振子的一半。

当h ?2。

由于天线到地面的单位长度电容比到对称振子另一个臂的单位长度电容大一倍，则天线的平均特征阻抗也为等臂长对称振子天线的一半，为?2h??60?ln()?1?。

a??三、实验步骤1. 设置仪表为频域模式的回损连接模式后，校正网络分析仪;2. 设置参数并加载被测天线，开始测量输入阻抗;3. 调整测试频率寻找天线的两个谐振点并记录相应阻抗数据；4. 更换不同电径（φ1，φ3，φ9）的天线，分析两个谐振点的阻抗变化情况;设置参数：BF=600，?F=25，EF=2600，n=81。

校正图：测量图1mm天线的smith圆图：3mm天线的smith圆图：9mm天线的smith圆图：篇二：北邮电磁场与微波实验天线部分实验报告一信息与通信工程学院电磁场与微波实验报告实验一网络分析仪测量阵子天线输入阻抗一、实验目的：1. 掌握网络分析仪校正方法2. 学习网络分析仪测量振子天线输入阻抗的方法3. 研究振子天线输入阻抗随阵子电径变化的情况（重点观察谐振点与天线电径的关系）二、实验步骤：（1）设置仪表为频域模式的回损连接模式后，校正网络分析仪；（2）设置参数并加载被测天线，开始测量输入阻抗；（3）调整测试频率寻找天线的两个谐振点并记录相应阻抗数据；（4）更换不同的电径（对应1mm, 3mm, 9mm）的天线，分析两个谐振点的阻抗变化情况；（5）设置参数如下：BF=600MHz，△F=25MHz，EF=2600MHz，n=81（6）记录数据在smith圆图上的输入阻抗曲线上，曲线的左端输入阻抗虚部为0的点为二分之一波长谐振点，曲线的右端输入阻抗虚部为0的点为四分之一波长谐振点。

北邮移动通信实验报告北邮移动通信实验报告一、引言本实验报告旨在总结北邮移动通信实验的实施情况、结果和分析，对实验数据进行归纳和解释，以及提出相应的建议和改进措施。

本实验旨在深入研究移动通信领域的相关技术，并通过实际操作和数据分析，加深对移动通信原理和应用的理解。

二、实验概述1·实验目的本实验的目的是通过模拟移动通信系统的工作原理和性能进行实际操作，熟悉移动通信系统的基本原理、标准和技术，并对系统的性能进行测试和评估。

2·实验设备和软件工具本实验使用的设备和软件工具包括：●移动通信实验设备（包括基站、移动终端、信道仿真器等）●相关的软件平台和工具（如Matlab、C++开发环境等）3·实验步骤本实验的步骤如下：●确定实验需求和目标，设计实验方案●配置实验设备和软件环境●进行实验操作和数据采集●对实验数据进行处理和分析●总结实验结果，提出建议和改进措施三、实验结果与分析1·实验数据收集和处理本实验收集到的数据主要包括移动通信系统的性能参数、信道传输情况、功率消耗等方面的指标。

收集到的数据经过处理和分析后，得出以下结论：●移动通信系统的覆盖范围和容量与基站的功率、天线高度、信道特性等因素相关●数据传输速率与信道带宽、调制方式和信噪比等因素相关2·实验结果分析根据实验数据的分析，可以得出以下结论：●移动通信系统的覆盖范围和容量可以通过调整基站的功率和天线高度来改善●数据传输速率可以通过增加信道带宽、改变调制方式和提高信噪比来提升四、实验总结1·实验成果本实验通过实际操作和数据分析，对移动通信系统的工作原理和性能有了更加深入的认识，对移动通信技术的应用和发展有了更加清晰的了解。

2·实验建议根据本实验的结果和分析，提出以下建议和改进措施：●在设计移动通信系统时，需要充分考虑基站的功率和天线高度对系统覆盖范围和容量的影响●需要注重提升信道传输质量，通过增大信道带宽、改变调制方式和提高信噪比等手段来提高数据传输速率五、附件本文档涉及的附件包括实验数据记录表、实验方案设计图等。

电磁场与微波测量实验实验报告实验名称:班级：姓名：学号：学院：北京邮电大学实验七.天线与电波传播一、 实验目的（1）掌握微波信号发生器及测量放大器的使用方法。

（2）了解水平面接收天线方向性的测量方法。

二、 实验仪器标准信号发生器、选频放大器、喇叭天线、波导调配器、可变衰减器、波导元件。

三、 实验原理及步骤对于辐射波传输方式，最重要的是测试其辐射场幅值分布的方向性，其表征量是天线方向函数及方向图。

1．系统组成图1-1 系统组成原理框图2．喇叭天线工程上常用的喇叭天线是角锥喇叭，原因是其匹配较好而效率接近100%（G ≈D ）。

但是由于其口径场的幅值、相位不是均匀分布，虽然其辐射主向仍是口径面法线方向（波导轴线方向），但是主瓣宽度、方向系数的计算很复杂。

可用以下公式进行估算：E 面（yoz 面）主瓣宽度bE λθ5325.0= （1-1）H 面（xoz 面）主瓣宽度15.0802a H λθ= （1-2）方向系数（最佳尺寸的角锥喇叭）211451.0λπb a D = （1-3）图1-2是角锥喇叭的三维标高方向图。

具体参数喇叭口径1a =5.5λ，1b =2.75λ；波导口径a=0.5λ,b=0.25λ；虚顶点至口径面距离ρ＝2ρ＝6λ。

1 Array图1-2 角锥喇叭的三维标高方向图图1-3为本实验所用喇叭天线示意图：图1-3 实验所用喇叭天线3．测水平面接收天线方向性图1-1为测量喇叭天线方向性的系统组成情况。

测量时改变接收喇叭天线的方位角，可测出喇叭天线水平面的方向性（按接收到信号的强弱）。

严格的测量应在微波暗室中进行，这样可以消除反射波影响。

但在微波段，因其传播方向性较强，而且房屋墙壁吸收较强，地面影响也可略去，因而这样在普通实验室内测量偏差也不很大。

测天线方向图应有专用天线转台，它有精确的角度（水平面方位角，垂直面俯仰角）刻度指示。

本实验主要测水平面即方位方向性。

四、实验内容及数据处理（1）微波天线方向图测试报告旁瓣宽度-3.0db : 26.33 -6.0db : 39.82 -10.0db : 54.30 -15.0db : 225.13五、心得体会本实验即天线与电波传播实验由老师演示，我们只需了解其原理并会分析其数据即可。

北邮实验报告微波引言微波是一种电磁波，其波长介于红外线和无线电波之间，频率范围在0.3GHz到300GHz之间。

在通信、雷达、烹饪和科学研究等领域中都有广泛的应用。

在本次北邮实验中，我们将对微波进行详细的实验研究，包括微波的产生、传播和接收等方面。

实验目的本次实验的目的是通过实际操作，深入了解微波的特性和应用，掌握微波的基本原理和实验技巧。

实验步骤1. 微波的产生在实验室中，我们使用了一台微波产生器作为实验的起点。

首先，将微波产生器连接到电源上，调节频率和功率到所需的数值。

然后，将微波产生器的输出端连接到实验室的微波传输线上。

2. 微波的传播在传输线的一端，将一根微波天线连接到传输线上。

通过在传输线上调整微波的传播路径、角度和长度，我们可以实现微波的传输和转换。

在传播过程中，我们还观察了微波的反射和折射现象。

3. 微波的接收在传播线的另一端，将一个微波接收器连接到传输线上，以接收并测量传输线上的微波信号。

在接收过程中，我们还研究了微波信号的幅度、频率和相位等特性。

4. 微波的应用在实验的最后阶段，我们探索了微波在通信和雷达系统中的应用。

通过调整频率和功率，我们成功地传输了一个数字信号，并利用雷达系统测量了一个静止目标的距离和速度。

实验结果通过本次实验，我们获得了如下的实验结果：1. 微波产生器的频率和功率对微波的传播和接收都具有重要影响。

调节频率和功率可以改变微波信号的强度和特性。

2. 微波在传输线上的传播路径、角度和长度都会对微波信号的幅度、相位和频率产生影响。

合理地设计和构造传输线可以提高微波的传输效率和保真度。

3. 微波信号的接收和测量需要高灵敏度和高精度的微波接收器和测量仪器。

合理调节接收器的参数可以获得准确的微波信号值。

4. 微波在通信和雷达系统中具有重要的应用。

利用微波技术，可以实现远距离的无线通信和精确测量目标的位置和速度。

结论通过本次实验，我们全面了解了微波的特性和应用。

微波是一种重要的电磁波，具有很多优良特性，如高速传输、高精度测量和无线通信等。

电磁场与微波测量实验2016年 4 月 20日实验六用谐振腔微扰法测量介电常数一、实验目的1．了解谐振腔的基本知识。

2．学习用谐振腔法测量介质特性的原理和方法二、实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL由下式确定：式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q 值越高，谐振曲线越窄，因此Q值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tan δ可由下列关系式表示：其中：ε，和ε，，分别表示ε的实部和虚部。

选择TE10n，(n为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x＝α／2，z＝l／2处，且样品棒的轴向与y轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d／h<1／10)，y方向的退磁场可以忽略。

2．介质棒样品体积Vs远小于谐振腔体积V0，则可以认为除样品所在处的电磁场发生变化外，其余部分的电磁场保持不变，因此可以把样品看成一个微扰，则样品中的电场与外电场相等。

这样根据谐振腔的微扰理论可得下列关系式式中：f0,fs分别为谐振腔放人样品前后的谐振频率，Δ (1／QL)为样品放人前后谐振腔的有载品质因数的倒数的变化，即QL0，QLS分别为放人样品前后的谐振腔有载品质因数。

三、实验装置1. 微波信号源需工作在最佳等幅、扫描状态。

2. 晶体检波器接头最好是满足平方律检波的，这时检波电流表示相对功率(I∝P)。

天线实验报告天线实验报告导言：天线作为无线通信系统中重要的组成部分，其性能对通信质量和传输距离有着直接影响。

本实验旨在通过对不同类型天线的测试和比较，探究其性能差异和适用场景，为无线通信系统的设计和优化提供参考。

一、实验目的本实验旨在：1. 了解天线的基本原理和分类；2. 掌握天线的性能测试方法；3. 比较不同类型天线的性能差异；4. 分析天线的适用场景。

二、实验装置与方法1. 实验装置：本实验使用的装置包括信号发生器、功率计、天线测试仪、天线等。

2. 实验方法：（1）选择不同类型的天线进行测试；（2）使用信号发生器产生特定频率的信号；（3）通过功率计测量天线的接收功率；（4）使用天线测试仪测量天线的辐射特性。

三、实验结果与分析1. 天线类型比较：在本实验中，我们选择了常见的两种天线类型进行测试，分别是全向天线和定向天线。

全向天线是一种辐射特性均匀的天线，适用于无线通信中的广播和接收场景；定向天线则是一种辐射特性集中的天线，适用于需要远距离传输和定向接收的场景。

2. 天线性能测试：（1）接收功率测试：我们通过功率计测量了不同类型天线的接收功率，并进行了比较。

结果显示，全向天线在接收信号时具有较高的灵敏度，能够接收到较弱的信号；而定向天线则在特定方向上具有较高的接收增益，能够接收到更远距离的信号。

（2）辐射特性测试：使用天线测试仪，我们测量了不同类型天线的辐射特性，包括辐射图案和辐射功率。

结果显示，全向天线的辐射图案呈360度均匀分布，适用于无线通信中的广播场景；定向天线的辐射图案则在特定方向上具有较高的辐射功率，适用于需要远距离传输和定向发送的场景。

四、实验总结与展望通过本实验，我们对天线的性能进行了测试和比较，并分析了其适用场景。

实验结果表明，不同类型的天线具有不同的性能特点，适用于不同的通信需求。

全向天线适用于广播和接收场景，具有较高的灵敏度；而定向天线适用于远距离传输和定向接收场景，具有较高的接收增益。

北京邮电大学电磁场与微波测量实验学院：电子工程学院班级：2013211203组员：组号：第九组实验六 用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

一、 实验目的1． 了解谐振腔的基本知识。

2． 学习用谐振腔法测量介质特性的原理和方法二、 实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL 由下式确定：210f f f Q L -=式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q 值越高，谐振曲线越窄，因此Q 值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

图1 反射式谐振腔谐振曲线 图2 微找法TE10n 模式矩形腔示意图电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tan δ可由下列关系式表示：εεε''-'=j ， εεδ'''=tan ，其中：ε，和ε，，分别表示ε的实部和虚部。

选择TE10n ，(n 为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x ＝α／2，z ＝l ／2处，且样品棒的轴向与y 轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d ／h<1／10)，y 方向的退磁场可以忽略。

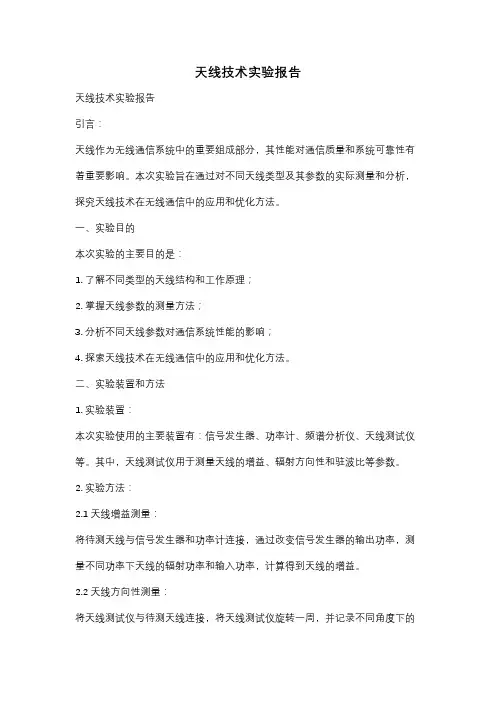

天线技术实验报告天线技术实验报告引言：天线作为无线通信系统中的重要组成部分，其性能对通信质量和系统可靠性有着重要影响。

本次实验旨在通过对不同天线类型及其参数的实际测量和分析，探究天线技术在无线通信中的应用和优化方法。

一、实验目的本次实验的主要目的是：1. 了解不同类型的天线结构和工作原理；2. 掌握天线参数的测量方法；3. 分析不同天线参数对通信系统性能的影响；4. 探索天线技术在无线通信中的应用和优化方法。

二、实验装置和方法1. 实验装置：本次实验使用的主要装置有：信号发生器、功率计、频谱分析仪、天线测试仪等。

其中，天线测试仪用于测量天线的增益、辐射方向性和驻波比等参数。

2. 实验方法：2.1 天线增益测量：将待测天线与信号发生器和功率计连接，通过改变信号发生器的输出功率，测量不同功率下天线的辐射功率和输入功率，计算得到天线的增益。

2.2 天线方向性测量：将天线测试仪与待测天线连接，将天线测试仪旋转一周，并记录不同角度下的辐射功率。

通过分析这些数据，可以得到天线的辐射方向性。

2.3 天线驻波比测量：将天线与频谱分析仪连接，通过测量不同频率下的反射功率和传输功率，计算得到天线的驻波比。

三、实验结果与分析3.1 天线增益测量结果：通过实验测量，我们得到了不同类型天线的增益数据。

其中，Yagi天线的增益最高，达到了10dB，而全向天线的增益较低，只有2dB左右。

这说明在特定应用场景下，选择合适的天线类型可以提高通信系统的传输距离和信号质量。

3.2 天线方向性测量结果：通过实验测量，我们得到了不同天线在不同角度下的辐射功率数据。

通过分析这些数据，我们可以得到天线的辐射方向性。

例如，定向天线在特定方向上的辐射功率较高，而全向天线在各个方向上的辐射功率相对均匀。

根据实际需求，选择合适的天线方向性可以提高通信系统的覆盖范围和抗干扰能力。

3.3 天线驻波比测量结果：通过实验测量，我们得到了不同频率下天线的反射功率和传输功率数据。

天线参数实验报告结论1. 研究背景天线是通信系统中十分重要的组成部分，它负责将电磁波转化为无线电信号或将无线电信号转化为电磁波。

天线参数的调整和优化对系统的性能至关重要。

2. 实验目的本实验的目的是研究不同天线参数对通信系统性能的影响，通过实际测量和对比分析，得出合理的结论。

3. 实验步骤和结果3.1 实验步骤实验主要包括以下几个步骤：1. 设置实验平台和测量仪器。

2. 将不同类型的天线放置在相同的位置上，保证实验条件一致。

3. 测量天线的增益、辐射特性、频率响应等参数。

4. 分析和比较不同天线参数的实验结果。

5. 总结和得出结论。

3.2 实验结果根据实验数据的测量和分析，我们得出了以下结论：1. 天线增益与发射距离成正相关关系，增加天线增益可以提高通信系统的传输距离。

2. 天线辐射特性与传输方向有关，不同天线的辐射角度和辐射范围不同，需要根据具体情况选择合适的天线类型。

3. 天线频率响应与系统的工作频率有关，选择与系统要求匹配的天线频率可以提高通信质量。

4. 天线参数的调整和优化需要考虑各种因素的综合影响，包括通信距离、传输方向、工作频率、天线成本等。

4. 结论和建议基于以上实验结果和分析，我们得出以下结论和建议：1. 在需要提高通信距离的情况下，可以选择增加天线增益的方法来改善信号传输质量。

2. 在需要控制信号辐射范围的情况下，可以选择具有较窄辐射角度的天线来提高系统的抗干扰能力。

3. 在需要适应不同工作频率的情况下，可以选择具备宽频带的天线来满足多样化的通信需求。

4. 在实际应用中，需要综合考虑天线成本、可靠性和维护成本等因素，在性能和经济效益之间做出合理的权衡。

5. 结果的局限性和未来的改进方向本实验结果的局限性在于实验条件的限制和采样数据的有限性。

为了得到更加准确的实验结果，可以考虑增加样本数量、扩大实验范围，并进一步研究影响天线性能的其他因素。

6. 参考资料待补充。

7. 致谢感谢实验指导老师的悉心指导和同组同学的配合。

北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波天线方向图测试实验学院：电子工程学院班级：2010211203班学号：10210863姓名：张俊鹏2013年5月23日一、实验目的微波天线是微波通信设备中一个重要的组成部分，微波信息的质量与天线性能密切相关。

通常，微波天线都为面式天线，验证这类天线的性能，首先是通过测量来实现的。

本次实验的主要目的就是研究天线发射微波信号后接受的状况，并通过矢量网络分析仪来分析接受电磁波的特点，给出矢量分析图形，直观的得到各方向的长枪分布特点，从而进一步研究微波天线的通信状况。

二、微波天线的主要技术参数1.方向性（1）方向性图天线的基本功能是将馈线传输的电磁波变为自由空间传播的电磁波，天线的方向图是表征天线辐射时电磁波能量（或场强）在空间各点分布的情况，它是描述天线的主要传输之一。

天线的方向性图是一个立体图形。

它的特性可以用两个互相垂直的平面（E平面和H平面）内方向性图来描述。

如下图1所示。

图1 天线方向性图天线方向性图能直观地反映出天线辐射能量集中程度、方向性图越尖锐，表示辐射能量越集中，相反则能量分散。

若天线将电磁能量均匀地向四周辐射，方向性图就变成一球面，称作无方向性，这就是一理想点源在空中辐射场。

天线方向性图可通过测试来绘制，如测得的是功率，即可绘出功率方向性图，如测得的是场强，则绘出场强方向性图，但两者图形形状是完全一样的。

通常图形方向性图有多个叶瓣，其中最大辐射方向的是叶瓣，称主瓣，其余称副瓣（或旁瓣）。

在方向性图中主瓣信息是我们最关心的。

●方向性图主瓣宽度方向性图主瓣宽度是指半功率点（功率下降为最大辐射方向功率一半之点）之间宽度，它是由主瓣最大值“1”下降到“0.5”处两点与零点连接形成的夹角，用2θ0.5来表示，如图2所示。

图2 方向性图主瓣副瓣示意●方向性图主瓣零点角如图2所示，方向性图零点角是指主瓣两侧零辐射方向之间夹角，用2θ0来表示。

电磁场与微波测量实验班级：xxx成员：xxxxxxxxx撰写人：xxx实验六用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

一、实验目的1．了解谐振腔的基本知识。

2．学习用谐振腔法测量介质特性的原理和方法二、实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL由下式确定：式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q值越高，谐振曲线越窄，因此Q值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tanδ可由下列关系式表示：其中：ε’和ε’’分别表示ε的实部和虚部。

选择TE10n，(n为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x＝α／2，z＝l／2处，且样品棒的轴向与y轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d／h<1／10)，y方向的退磁场可以忽略。

2．介质棒样品体积Vs远小于谐振腔体积V0，则可以认为除样品所在处的电磁场发生变化外，其余部分的电磁场保持不变，因此可以把样品看成一个微扰，则样品中的电场与外电场相等。

这样根据谐振腔的微扰理论可得下列关系式：式中：f0,fs分别为谐振腔放人样品前后的谐振频率，Δ(1／QL)为样品放人前后谐振腔的有载品质因数的倒数的变化，即QL0，QLS分别为放人样品前后的谐振腔有载品质因数。

北京邮电大学电磁场与微波测量实验报告学院：电子工程学院班级：组员：报告撰写人：微波收发机的系统调测微波TV收系统的基本原理一、实验原理基本无线通信系统一般由发信机、收信机及其天线（含馈线）构成。

如图1所示。

天馈信源信宿图1 无线通信系统的组成1.发信机发信机的主要作用是将需要传输的信源信号进行处理并发送出去。

首先通过调制器用信源信号对高频正弦载波进行调制形成中频已调制载波，中频已调制载波经过变频器和滤波器转换成射频已调制载波，射频已调制载波送至射频放大器进行功率放大，最后送至发射天线，转换成辐射形式的电磁波发射到空间。

一个典型的无线发信机的组成框图，如图2所示。

图2 无线发信机的组成框图2.收信机收信机的主要作用是将天线接收下来的射频载波还原成要传输的信源信号。

收信机的工作过程实际上是发信机的逆过程，首先对来自接收天线的射频载波信号进行低噪声放大，然后经过下变频器、中频滤波器中频放大器变换称为满足解调电平要求的中频已调制载波，最后经过解调器还原出原始的信源信号。

一个典型的无线收信机的组成框图，如图3所示。

输出信号图3 无线收信机的组成框图3.天线天线是无线通信系统不可缺少的重要组成部分之一。

天线的主要作用是把发信机送来的射频载波变换成空间电磁波并辐射出去（发射端）或者把收到的空间电磁波变换成射频载波并送给收信机（接收端）。

本实验将对使用的额微波收发系统（SD3200）微波电路实验训练系统的各个参数进行测量，实验者能完整、透彻的了解微波射频系统，掌握微波收发系统的基础知识。

SD3200R/T微波TV收发系统由发射机系统和接收机系统两个试验箱组成。

该微波TV收发系统是一套工作在900MHz微波频段的无线通信实训系统，可以进行图像和话音业务的无线传输实验，同时可以进行滤波器，放大器，滤波放大器等电路的相关实验。

微波TV收发系统主要由TV发射机系统和TV 接收机系统两部分组成。

微波发射机和接收机组成方框图如下图所示微波TV收发系统可以提供6个无线信道，信道间隔8MHz，频率设置如二、实验内容及步骤1、发射机的输出频谱测量（1）连接测试系统（频谱分析仪街道功率放大器的输出端）。

电磁场与微波测量实验报告天线特性测试实验报告北京邮电大学电磁场与微波测量实验报告1天线特性测试及分析本实验主要是学习天线理论、掌握天线方向图的概念以及学习天线方向图的测量方法。

以下是天线的概念及有关名词的解释。

一、天线的概念无线电发射机输出的射频信号功率，通过馈线输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等。

二、天线的方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。

衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的2天线称为全向天线，有一个或多个最大方向的天线称为定向天线。

全向天线由于其无方向性，所以多用在点对多点通信的中心台。

定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。

三、天线的增益增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远。

增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。

它定量地描述一个天线把输入功率集中辐射的程度。

天线实验报告(共10篇)天线实验报告实验一半波振子天线的制作与测试一、实验目的1、掌握50欧姆同轴电缆与SMA连接器的连接方法。

2、掌握半波振子天线的制作方法。

3、掌握使用“天馈线测试仪”测试天线VSWR和回波损耗的方法。

4、掌握采用“天馈线测试仪”测试电缆损耗的方法。

二、实验原理（1）天线阻抗带宽的测试测试天线的反射系数（S11），需要用到公式（1-1）：S11?ZA?Z0?|?|exp(j?) ZA?Z0（1-1）根据公式（1-1），只要测试出来的|Γ|值低于某个特定的值，就可以说明在此条件下天线的阻抗ZA接近于所要求的阻抗Z0（匹配），在天线工程上，Z0通常被规定为75Ω或者50Ω，本实验中取Z0=50Ω。

天线工程中通常使用电压驻波比（VSWR）ρ以及回波损耗（Return Loss，RL）来描述天线的阻抗特性，它们和|Γ|的关系可以用公式（1-2）和（1-3）描述：??1?|?| 1?|?|（1-2） RL??20lg(|?|) [dB]表1-1 工程上对天线的不同要求（供参考）（1-3）对于不同要求的天线，对阻抗匹配的要求也不一样，该要求列于表1-1中。

（2）同轴电缆的特性阻抗本实验采用50欧姆同轴电缆，其外皮和内芯为金属，中间填充聚四氟乙烯介质（相对介电常数?r?2.2）。

其特性阻抗计算公式如下：Z0??b??? ?a?（1-4）式中a——内芯直径；b——外皮内直径。

三、实验仪器（1）Aitsu S331D天馈线测试仪图1-1 Aitsu S331D天馈线测试仪表1-2 Aitsu S331D天馈线测试仪主要性能指标撑和固定天线）和酒精棉等。

（3）工具，主要包括：裁纸刀、尖嘴钳子、斜口钳子、砂纸、挫、尺和电烙铁等。

四、实验步骤1、半波振子天线的制作制作天线时要主要安全，使用电烙铁和裁纸刀时应倍加注意。

（1）截取一段长度为10cm的50欧姆同轴电缆。

（2）用裁纸刀将电缆两端蓝色的电缆护套各剥去3cm。

北京邮电大学实习报告附：实习总结及心得体会：经过三年的学习，即将步入大四，我们马上要结束大学的课程，很多人要步入社会，很多人要进入实验室进行专业领域的研究学习，这个时候，就该把书本上的知识运用到实际中，真正把这些知识学到手。

所以，大四开学之前，我们进行了为期8天的专业实习，在校内的全程全网实习基地。

一、实习目的及要求通过专业实习复习并深化本专业知识，并理论应用到实际，了解通信发展的现况，加深对全国通信网的感性认识，了解本行业的历史发展，现在概况，以及未来的发展及行业新技术的趋势等。

在复习和进一步学习通信行业各学科知识的同时，理论联系实践，培养学生的实际解决问题能力。

除了知识技术方面的培养，还进行学生关于工作态度，分工合作的契合性，乃至面对各种问题的人生态度等素质教育，使学生真正成长为全方面的素质人才。

了解电信企业生产和运营的规律及通信企业的现状，将对本行业的认识与社会发展及国家局势和性质联系到一起，上升到另一个高度，达到对学生更深层次的教育培养，真正为以后走向社会为国家通信行业做贡献打下基础。

二．实习内容总结及心得体会1．电声演播数字电视这是第一个实验，历时一天半。

此实验主要围绕H.264标准进行。

老师介绍了电声演播及数字电视技术的历史与发展，本实验室的历史与发展。

然后介绍了各种声学图象方面的老设备以及发展状况，包括留声机、录象机和老式的播放电影带的放映机，到当今的2.0、5.1音响，PL，VCD，DVD等设备。

讲解了图象编解码方面的各种知识。

*H.264-SVC的全称为可伸缩视频变换编码,以提高压缩视频流在丢包信道下传输时的差错恢复能力。

根据具有不同空间层和时间级的主图像在编码结构中的重要性的不同来优化冗余图像码率的分配。

在有效的控制冗余速率的同时,解决了在丢包信道传输视频时的误差漂移问题。

该方法使用简单的粗糙量化主图像的方法来生成冗余图像,大大减小了差错恢复工具对编解码复杂度的增加。

仿真结果表明,使用优化后的冗余图像能够在有限增加带宽的情况下有效抵制丢包信道下视频传输产生的误差漂移现象,使解码视频质量有明显改善。
