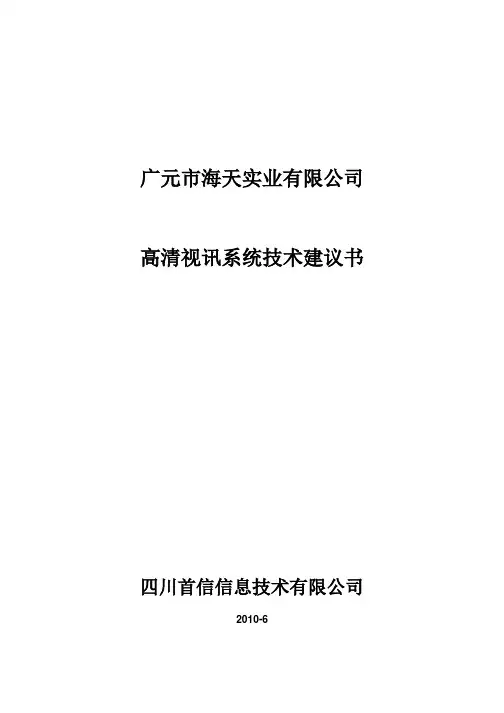

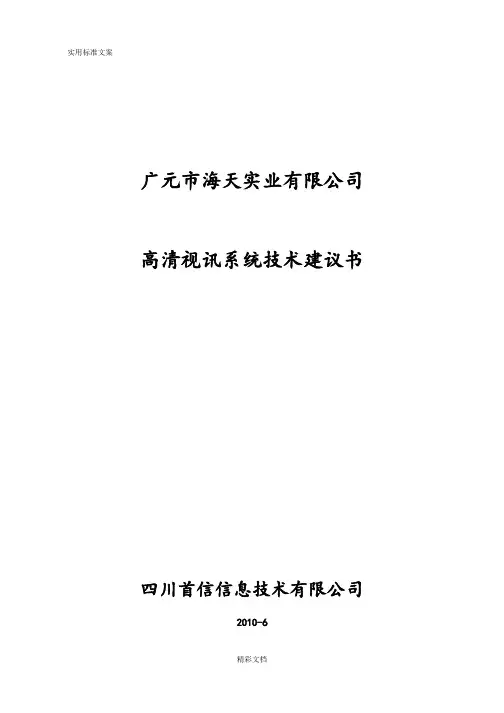

广元市海天实业有限公司高清视讯系统技术建议书四川首信信息技术有限公司2010-6目录第1章技术方案建议 (1)1.1 会议电视简介 (1)1.2 工程概况 (3)1.3 建议书编制依据 (4)1.4 工程设计思想 (5)1.5 组网方案 (5)1.5.1 组网图 (6)1.5.2 组网说明 (7)1.5.3 网络配置 (7)1.5.4 网络功能 (8)第2章运营体系的扩展 (11)2.1 运营体系的扩展 (11)第3章视讯网络产品简介 (13)3.1 ViewPoint 8650C视讯交换平台 (13)3.2 ViewPoint 8650C本地管理台 (16)3.3 ViewPoint 8000数据会议服务器 (17)3.4 ViewPoint 8000 Gatekeeper (17)3.5 ViewPoint 9030系列视讯终端 (18)3.5.1 ViewPoint 9030 (18)第1章技术方案建议1.1 会议电视简介会议电视是一种交互式的多媒体信息业务，可在多个地点之间实现交互式的通信，迄今已广泛应用于军事、政治、经济、科教、文化等领域，充分发挥了真实、高效、实时的优点，为人们提供了一种简便和而有效的沟通、管理、协同决策手段，已成为现代信息社会不可缺少的一种需求和技术热点。
知名市场调查集团Yankee 旗下首席运营官Brian Adamik表示，预期视频会议的需求在今后几年内会增长8-10倍。
可以预见，随着社会交流需求的日益加强，会议电视作为一种先进的通信方式，在行政会议、远程教学、商务会谈、远程医疗、应急通信等领域必定会有着更加广阔的前景。
会议电视系统一般由终端、传输信道、多点控制单元等几部分组成，其结构示意如图1-1所示。
MCU的英文全称是Multi Control Unit，多点控制单元。
顾名思义，多点指的是三点及三点以上。
如果参加会议的只有两个点，也就是点对点，那么不需要MCU。
MCU在实现多点间的视频会议中，处理图像、数据、声音。
决定图像的格式、质量、显示方式，混合音频处理声音，传输和控制数据。
外观通常是工业标准机柜式，1U的倍数。
和普通机架式服务器外观相似。
有些MCU集成了网关功能，支持不同网络和不同格式的视频会议。
图1-1会议电视体系结构●终端设备终端设备一般直接由用户操作，提供视频、音频、数据等信号的输入/输出。
包括视频输入/输出设备、音频输入/输出设备、终端处理器、终端管理系统等，根据不同用户的业务需要还可以选择配备调音台、功放、大屏幕、电子白板等。
终端的作用是将某一会议点的实况图像信号、语音信号及相关的数据信号进行采集、压缩编码、多路复用后送到传输通道。
同时将接收到的会议电视信号进行分类、解码，还原成接收会场的图像、语音及数据信号；终端还要将本点的会议控制信号（如申请发言、申请主控权等）传送到MCU。
同时还需执行MCU对本点的控制指令。
●传输网络要组成一个完整的会议电视系统必须经通信网络把终端设备与MCU连接起来，传输信道可以采用光纤、电缆、微波或卫星等方式。
但在连接至会议电视终端设备或MCU时需保证接口传输速率应在2Mbit/s以下，即传输速率为64k~1920kbit/s 之间。
会议电视系统信息可以通过E1、V.35、ISDN及IP等标准接口进行组网传输。
多点控制单元多点控制单元是会议电视的控制核心。
当参加会议的终端数量多于2个时，必需经过MCU来进行控制。
所有终端都要通过标准接口连接到MCU，MCU按照国际标准H.320与H.323系列建议的规定实现图象和语音的混合与交换，实现所有会场的控制等相关功能。
一般来讲，MCU分为主机和操作台两部分，主机完成上述建议规定的相关功能，操作台提供主机运行的操作控制，用户通过操作台对主机进行各种操作和发布命令。
华为公司在1995年开始会议电视产品的研究开发，并于同年推出我国第一家拥有自主知识产权的全套视讯产品，她的开发成功打破了国外视讯产品对中国市场的垄断。
近年来，华为公司不断地加强对视讯领域的研究与开发，并于2000年推出我国第一套完全全交换结构并具有电信级高稳定性、高可靠性的ViewPoint 8000综合视讯系统，能够充分满足视讯市场进行综合多媒体业务的需求，ViewPoint 8000综合视讯系统包括：ViewPoint 8650C视讯交换平台：主要实现MCU的交换功能，完成H.320/H.323视讯终端的接入、视频交换、音频混合，具有高稳定、大容量、多接口、组网能力强等特点。
ViewPoint 8650C本地管理台：本地管理台是用户对视讯交换平台设备进行日常操作、维护的工作平台，通过该平台操作维护人员可以观测主机的运行状态、进行故障诊断/定位等，也可以进行会议的控制等各种操作。
ViewPoint 8000 Gatekeeper：主要在IP网络侧进行H.323节点呼叫的管理与控制，并提供附加的服务。
ViewPoint 9000系列视讯终端：推荐采用ViewPoint 9030视讯终端。
1.2 工程概况工程概述贵单位电视会议系统共需配置1套MCU和6套会议终端。
本期主要采用H.323方式组网，利用现有的DDN网络资源，采用IP接口进行接入。
同时支持H.323和H.320两种协议的功能，并具有基本的远程培训功能。
所有设备要有进一步扩充的能力，能够支持更多的终端接入。
网络结构本期工程建设的6个站点，按设置1台MCU多点控制单元考虑。
MCU设置在单位中心机房控制室。
各点以IP接口连接至终端设备，完成整个会议电视网络的铺设。
1.3 建议书编制依据(1) 招标规范：●《XXX单位视讯系统招标技术规范书》(2) 国家标准：●《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995●《会议电视系统工程设计规范》YD5032-97(3) 系统框架协议：系统框架协议：●ITU-T H.221：视听电信业务中的64～1920kbit/s信道的帧结构●ITU-T H.224：利用H.221的LSD/HSD/MLP信道单工应用的实时控制●ITU-T H.225：基于分组网络的多媒体通信系统呼叫信令与媒体流传输协议●ITU-T H.230：视听系统的帧同步控制和指示信号C&1●ITU-T H.231：用于2Mbit/s以下数字信道的视听系统多点控制单元●ITU-T H.242：关于建立使用2Mbit/s以下数字信道的视听终端间的通信系统●ITU-T H.243：利用2Mbit/s信道在2～3个以上的视听终端建立通信的方法●ITU-T H.245：多媒体通信控制协议●ITU-T H.246：支持H系列协议的多媒体终端之间的交互●ITU-T H.261：关于P X 64kbit/s视听业务的视频编解码器●ITU-T H.263：关于低码率通信的视频编解码●ITU-T H.281：会议电视的远端摄像机控制规程●ITU-T H.282：远端设备控制逻辑通道传输●ITU-T H.283：多媒体应用的远端设备控制协议●ITU-T H.320：窄带电视电话系统和终端设备●ITU-T H.323：基于不保证Qos的分组网络中多媒体业务的框架协议●ITU-T T.120：视频视听系统用户层数据协议1.4 工程设计思想通过对贵单位现有的网络现状、传输条件、设备可靠性和功能要求、将来网络发展需要等多方面问题的深入研究，并结合以下的设计原则：(1) 系统应从贵单位视讯系统的实际需要出发，经济、合理、灵活地组建本网络；(2) 系统应具有良好的开放性和兼容性；(3) 能根据今后的需求，及时升级、扩容；(4) 系统具有良好的先进性。
通过对贵单位现有的网络现状、传输条件、设备可靠性和功能要求、将来网络发展需要等多方面问题的深入研究，我公司推荐采用ViewPoint 8650C、ViewPoint 9030等产品进行本期工程建设（产品特性请参见本建议书的第三章）。
1.5 组网方案网络的建设采用一个MCU多点控制单元对整个系统进行连接。
整个网络构架为两个层次：业务交换层：MCU是整个视讯交换层的主体。
MCU连接到贵单位现有DDN网络上，对于整个网络的终端设备的业务进行自动高效的交换，并且通过MCU的多画面功能以及输率适配功能，使得终端的接入更加的灵活，会议的效果更加的直观，真正让人有面对面的亲切感。
用户接入层：通过现有的IP接入线路连接终端，使所有的终端与MCU成为一个交互的整体，加之界面的人性化涉及以及简单的操作，做到视讯业务更加的方便灵活。
通过终端的主叫发起会议以及WEB预约功能，实现整个业务的自主化和简单化，使整个会议电视的召开更加的简单方便灵活，充分满足客户端各个会场的需求。
1.5.1 组网图1.5.2 组网说明贵单位会议电视系统采用H.323协议进行组网，同时兼容H.320协议。
项目建成后应满足目前及今后贵单位网络各类视频会议的需要。
贵单位会议电视系统在会议电视中心机房设置MCU，各站点设置VP9030会议终端设备，各点以IP专线接至DDN数据通信网络完成系统连接。
本期先行建设14个点，设置1台MCU多点控制单元，MCU设置在贵单位会议电视控制室。
提供GATEKEEPER服务器，实现IP终端的地址解析、带宽控制、节点管理等一系列功能，使IP终端的接入和呼叫更加的方便。
提供T.120数据会议服务器，实现电子白板、文件传输、应用共享和文本交谈全面的数据会议功能，具有召开H.320与H.323混合的T.120数据会议的能力，数据会议功能使最终用户享受到多媒体视讯业务，也扩大了视讯业务的使用范围。
1.5.3 网络配置A）会议电视控制中心设备配置：B）各个会场终端设备配置：1.5.4 网络功能1. 强大可靠的视讯交换平台体系结构全交换体系结构设计：ViewPoint 8650C依托华为公司先进的局端通讯设备研发能力，采用业界最先进的硬件平台系统架构和高度集成化的设计，使得MCU的体积、功耗、散热大幅度的减小。
ViewPoint 8650C 采用TI（美国德州仪器公司）最高档64系列DSP 作为媒体处理器，极大的提高了产品的视音频处理能力，使得原来一个单板才能够实现的功能（多画面和速率适配功能）现在只需要一个媒体处理模块就可以完成。
ViewPoint 8650C 依靠先进的架构设计和媒体处理模块强大的处理性能可以实现720P的高清多画面和高清与标清的速率适配功能，是目前散热最少、功耗最小、集成度最高的高清MCU产品。
●超强组网功能：最大程度兼容ITU-T标准级联组网能力，能够支持MCU四级组网。
具有组建超大规模会议的能力、视频会议完全跨越地域的限制。
●强大的动态速率、协议适配能力：ViewPoint 8650C 采用全新的硬件平台，顶级的处理芯片支持高清的速率、协议适配，即高清和标清的不同型号终端可以以不同的带宽、不同的视音频协议加入会议；由MCU来进行不同协议之间的翻译和转换，充分保证不同能力会场加入同一会议。
