聚合物水泥防水砂浆试验

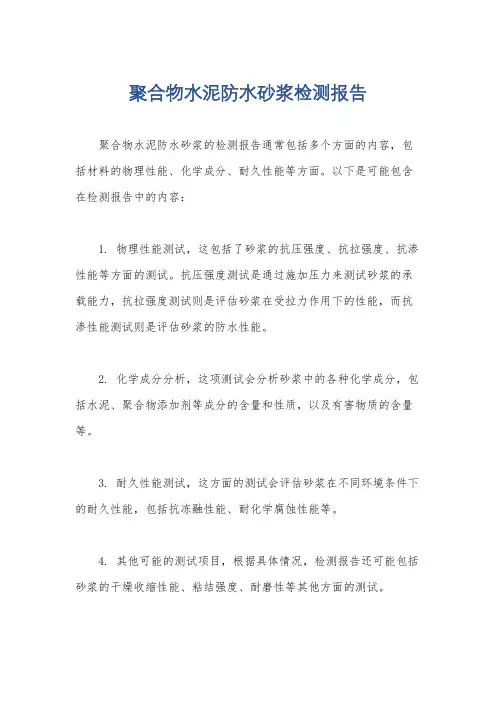

聚合物水泥防水砂浆检测报告
聚合物水泥防水砂浆的检测报告通常包括多个方面的内容，包括材料的物理性能、化学成分、耐久性能等方面。

以下是可能包含在检测报告中的内容：
1. 物理性能测试，这包括了砂浆的抗压强度、抗拉强度、抗渗性能等方面的测试。

抗压强度测试是通过施加压力来测试砂浆的承载能力，抗拉强度测试则是评估砂浆在受拉力作用下的性能，而抗渗性能测试则是评估砂浆的防水性能。

2. 化学成分分析，这项测试会分析砂浆中的各种化学成分，包括水泥、聚合物添加剂等成分的含量和性质，以及有害物质的含量等。

3. 耐久性能测试，这方面的测试会评估砂浆在不同环境条件下的耐久性能，包括抗冻融性能、耐化学腐蚀性能等。

4. 其他可能的测试项目，根据具体情况，检测报告还可能包括砂浆的干燥收缩性能、粘结强度、耐磨性等其他方面的测试。

总的来说，聚合物水泥防水砂浆的检测报告会涵盖材料的物理性能、化学成分、耐久性能等多个方面的内容，以全面评估砂浆的质量和性能。

这些测试结果对于砂浆的质量控制、工程应用和产品认证都具有重要意义。

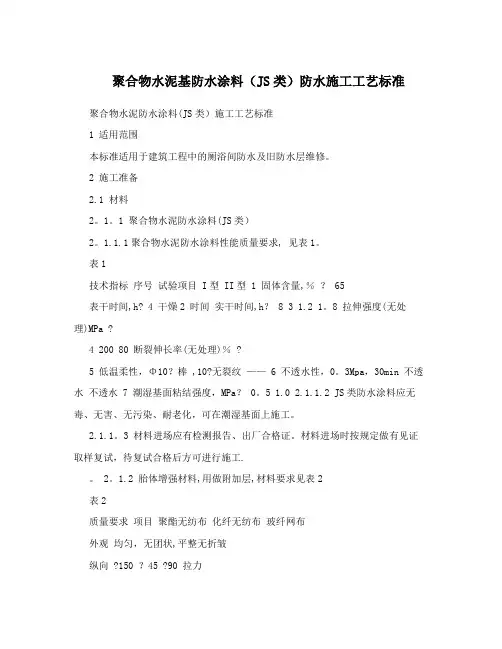

聚合物水泥基防水涂料（JS类）防水施工工艺标准聚合物水泥防水涂料(JS类）施工工艺标准1 适用范围本标准适用于建筑工程中的厕浴间防水及旧防水层维修。

2 施工准备2.1 材料2。

1。

1 聚合物水泥防水涂料(JS类）2。

1.1.1聚合物水泥防水涂料性能质量要求, 见表1。

表1技术指标序号试验项目 I型 II型 1 固体含量,％？ 65表干时间,h? 4 干燥2 时间实干时间,h？ 8 3 1.2 1。

8 拉伸强度(无处理)MPa ?4 200 80 断裂伸长率(无处理)％ ?5 低温柔性，Φ10？棒 ,10?无裂纹——6 不透水性，0。

3Mpa，30min 不透水不透水7 潮湿基面粘结强度，MPa？ 0。

5 1.0 2.1.1.2 JS类防水涂料应无毒、无害、无污染、耐老化，可在潮湿基面上施工。

2.1.1。

3 材料进场应有检测报告、出厂合格证。

材料进场时按规定做有见证取样复试，待复试合格后方可进行施工.。

2。

1.2 胎体增强材料,用做附加层,材料要求见表2表2质量要求项目聚酯无纺布化纤无纺布玻纤网布外观均匀，无团状,平整无折皱纵向 ?150 ？45 ?90 拉力（N/50mm）横向？100 ?35 ？50纵向？10 ？20 ？3 延伸率(，) 横向？20 ?25 ？3 2.1。

3 水泥32.5级普通硅酸盐水泥，用于修补基层及配制水泥砂浆保护层。

2。

1。

4 砂中砂，粒径2mm,3mm，含泥量不大于3，.2。

2 机具设备电动搅拌器、拌料桶、油漆桶、塑料或橡胶刮板、油漆刷、滚刷、弹簧秤等。

2.3 作业条件2.3.1 找平层应抹平压光，坚固平整,不得有空鼓、开裂及起砂等缺陷。

2.3.2 找平层的泛水坡度不小于1％，不得局部积水。

2.3。

3 找平层按图纸设计要求,在转角处要抹成小圆弧。

2。

3。

4 地漏、套管标高正确.12。

3。

5 与找平层相连接的管件、卫生洁具、地漏、排水口等必须安装牢固、堵洞严密、振捣密实、收头圆滑,管根周围应留20mm×20mm凹槽用密封膏嵌填。

防水涂料粘结强度试验1.适用范围本实施细则适用于聚合物水泥防水涂料粘结强度检验。

2.技术标准GB/T 17671-1999 《水泥胶砂强度试验方法》GB/T 23445-2009 《聚合物水泥防水涂料》GB/T 16777-2008 《建筑防水涂料试验方法》3.仪器设备拉力试验机;量程(0~5000）N，示值精度不低于1%，拉伸速度可调至（5±1）mm/min。

拉伸试验用夹具：由上夹具。

下夹具和垫板组成水泥标准养护箱：控温范围（20±1）℃，相对湿度不小于90%。

4.试件制备4.1 水泥砂浆基板的制备:按GB/T 17671-1999的规定配制水泥砂浆，用内部尺寸（70×70×20）mm的金属膜具成型基板，在水泥标准养护箱中静置12h后脱模，然后将基板在（20±2）℃的水中养护6d，再用60号碳化硅砂轮或类似的磨具湿磨基板成型时的下表面，除去浮浆。

然后在标准状态下静置7d备用。

4.2 无处理、碱处理和浸水处理试件的制备：将在标准条件下静置后样品按生产厂指定的比例分别称取适量液体和固体组分，混合后机械搅拌5min，静置（1~3）min，以减少气泡。

分别涂覆在水泥砂浆基板研磨面上，使涂层厚度为 1.5mm，然后用刮刀修平表面。

标准条件下养护96h，然后在（40±2）℃干燥箱中放置48h，取出后，在标准试验条件下至少放置4h。

每种试验条件分别制备五个试件。

4.3 潮湿基层试件的制备将基板在（23±2）℃的清水中浸泡24h，立即用清洁干布拭去基板粘结面的附着水，按上述方法直接在粘结面上涂覆试料，于标准条件下养护96h，然后在（40±2）℃干燥箱中放置48h，取出后，在标准试验条件下至少放置4h。

每种试验条件分别制备五个试件。

4.4 碱处理和浸水处理试件的封边碱处理和浸水处理的试件应在养护后（于标准条件下养护96h，然后在（40±2）℃干燥箱中放置48h，取出后，在标准试验条件下至少放置4h。

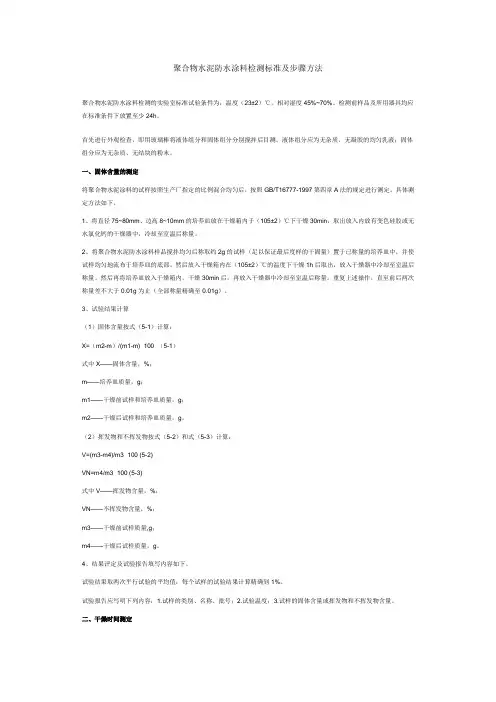

聚合物水泥防水涂料检测标准及步骤方法聚合物水泥防水涂料检测的实验室标准试验条件为：温度（23±2）℃，相对湿度45%~70%。

检测前样品及所用器具均应在标准条件下放置至少24h。

首先进行外观检查，即用玻璃棒将液体组分和固体组分分别搅拌后目测。

液体组分应为无杂质、无凝胶的均匀乳液；固体组分应为无杂质、无结块的粉末。

一、固体含量的测定将聚合物水泥涂料的试样按照生产厂指定的比例混合均匀后，按照GB/T16777-1997第四章A法的规定进行测定。

具体测定方法如下。

1、将直径75~80mm、边高8~10mm的培养皿放在干燥箱内于（105±2）℃下干燥30min，取出放入内放有变色硅胶或无水氯化钙的干燥器中，冷却至室温后称量。

2、将聚合物水泥防水涂料样品搅拌均匀后称取约2g的试样（足以保证最后度样的干固量）置于已称量的培养皿中，并使试样均匀地流布于培养皿的底部。

然后放入干燥箱内在（105±2）℃的温度下干燥1h后取出，放入干燥器中冷却至室温后称量。

然后再将培养皿放入干燥箱内，干燥30min后，再放入干燥器中冷却至室温后称量。

重复上述操作，直至前后两次称量差不大于0.01g为止（全部称量精确至0.01g）。

3、试验结果计算（1）固体含量按式（5-1）计算：X=（m2-m）/(m1-m)×100 （5-1）式中X——固体含量，%；m——培养皿质量，g；m1——干燥前试样和培养皿质量，g；m2——干燥后试样和培养皿质量，g。

（2）挥发物和不挥发物按式（5-2）和式（5-3）计算：V=(m3-m4)/m3×100 (5-2)VN=m4/m3×100 (5-3)式中V——挥发物含量，%；VN——不挥发物含量，%；m3——干燥前试样质量,g；m4——干燥后试样质量，g。

4、结果评定及试验报告填写内容如下。

试验结果取两次平行试验的平均值，每个试样的试验结果计算精确到1%。

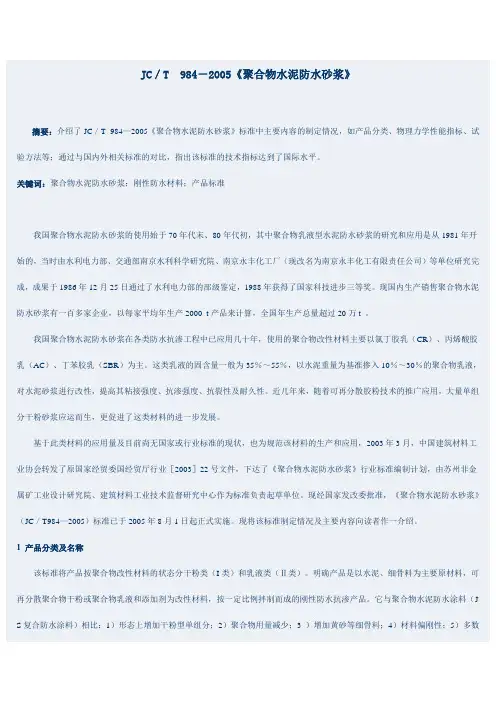

JC／T 984－2005《聚合物水泥防水砂浆》摘要：介绍了JC／T 984—2005《聚合物水泥防水砂浆》标准中主要内容的制定情况，如产品分类、物理力学性能指标、试验方法等；通过与国内外相关标准的对比，指出该标准的技术指标达到了国际水平。

关键词：聚合物水泥防水砂浆；刚性防水材料；产品标准我国聚合物水泥防水砂浆的使用始于70年代末、80年代初，其中聚合物乳液型水泥防水砂浆的研究和应用是从1981年开始的，当时由水利电力部、交通部南京水利科学研究院、南京永丰化工厂（现改名为南京永丰化工有限责任公司）等单位研究完成，成果于1986年12月25日通过了水利电力部的部级鉴定，1988年获得了国家科技进步三等奖。

现国内生产销售聚合物水泥防水砂浆有一百多家企业，以每家平均年生产2000 t产品来计算，全国年生产总量超过20万t 。

我国聚合物水泥防水砂浆在各类防水抗渗工程中已应用几十年，使用的聚合物改性材料主要以氯丁胶乳（CR）、丙烯酸胶乳（AC）、丁苯胶乳（SBR）为主。

这类乳液的固含量一般为35％～55％，以水泥重量为基准掺入10％～30％的聚合物乳液，对水泥砂浆进行改性，提高其粘接强度、抗渗强度、抗裂性及耐久性。

近几年来，随着可再分散胶粉技术的推广应用，大量单组分干粉砂浆应运而生，更促进了这类材料的进一步发展。

基于此类材料的应用量及目前尚无国家或行业标准的现状，也为规范该材料的生产和应用，2003年3月，中国建筑材料工业协会转发了原国家经贸委国经贸厅行业［2003］22号文件，下达了《聚合物水泥防水砂浆》行业标准编制计划，由苏州非金属矿工业设计研究院、建筑材料工业技术监督研究中心作为标准负责起草单位。

现经国家发改委批准，《聚合物水泥防水砂浆》（JC／T984—2005）标准已于2005年8月1日起正式实施。

现将该标准制定情况及主要内容向读者作一介绍。

1 产品分类及名称该标准将产品按聚合物改性材料的状态分干粉类（I类）和乳液类（Ⅱ类）。

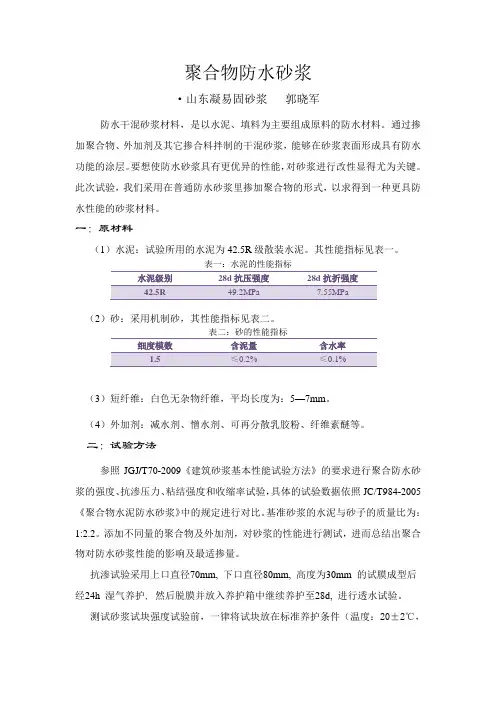

聚合物防水砂浆·山东凝易固砂浆郭晓军防水干混砂浆材料，是以水泥、填料为主要组成原料的防水材料。

通过掺加聚合物、外加剂及其它掺合料拌制的干混砂浆，能够在砂浆表面形成具有防水功能的涂层。

要想使防水砂浆具有更优异的性能，对砂浆进行改性显得尤为关键。

此次试验，我们采用在普通防水砂浆里掺加聚合物的形式，以求得到一种更具防水性能的砂浆材料。

一：原材料（1）水泥：试验所用的水泥为42.5R级散装水泥。

其性能指标见表一。

表一：水泥的性能指标水泥级别28d抗压强度28d抗折强度（2）砂：采用机制砂，其性能指标见表二。

表二：砂的性能指标细度模数含泥量含水率（3）短纤维：白色无杂物纤维，平均长度为：5—7mm。

（4）外加剂：减水剂、憎水剂、可再分散乳胶粉、纤维素醚等。

二：试验方法参照JGJ/T70-2009《建筑砂浆基本性能试验方法》的要求进行聚合防水砂浆的强度、抗渗压力、粘结强度和收缩率试验，具体的试验数据依照JC/T984-2005《聚合物水泥防水砂浆》中的规定进行对比。

基准砂浆的水泥与砂子的质量比为：1:2.2。

添加不同量的聚合物及外加剂，对砂浆的性能进行测试，进而总结出聚合物对防水砂浆性能的影响及最适掺量。

抗渗试验采用上口直径70mm,下口直径80mm,高度为30mm 的试膜成型后经24h 湿气养护, 然后脱膜并放入养护箱中继续养护至28d,进行透水试验。

测试砂浆试块强度试验前，一律将试块放在标准养护条件（温度：20±2℃，湿度：≥90%）下养护28d后进行。

三：试验结果与分析3.1 可再分散乳胶粉对砂浆基本性能的影响在水灰比和短纤维加入量不变的前提下，改变可再分散乳胶粉掺加量（以占胶凝材料量计），可以明显看到砂浆各项性能的变化。

其试验数据如表三所示：表3 可再分散乳胶粉对砂浆基本性能的影响编号掺量（%）稠度（mm）粘结强度（MPa）抗渗压力（MPa）Y-1 0.016 85 0.63 1.58Y-2 0.026 73 0.92 1.77Y-3 0.03 70 1.28 1.84Y-4 0.04 64 1.56 1.82Y-5 0.05 57 1.47 1.86从上表中可以看出，随着可再分散乳胶粉掺量的增加，砂浆拌合物的需水量增加，流动性下降，这是因为乳胶粉入水溶解后，分子量很大，粘结力也很大，导致砂浆的粘聚性增加，流动性下降。

聚合物改性水泥砂浆防水及抗渗性能发表时间：2019-11-26T14:24:17.120Z 来源：《建筑学研究前沿》2019年17期作者：杨磊李云峰[导读] 防水砂浆在实际工程应用中非常普遍，但普通的刚性防水是以外加剂作为主要防水材料。

中建二局第三建筑工程有限公司武汉分公司湖北省武汉市 430000摘要：目前，普通水泥砂浆的耐水性和耐久性较差，而常用的聚合物改性防水砂浆所形成的聚合物网络膜不具有疏水效果，难以保证长久的防水效果。

本文对疏水改性聚合物防水砂浆的力学性能和抗渗性能进行了相关的探讨，结论是疏水改性聚合物会使砂浆的抗压强度降低，但疏水改性聚合物防水砂浆的整体抗渗性能明显提升，明显优于普通砂浆和聚合物防水砂浆的防水抗渗性能。

关键词：疏水改性；力学性能；抗渗性能；1、研究背景及意义防水砂浆在实际工程应用中非常普遍，但普通的刚性防水是以外加剂作为主要防水材料，且施工厚度在1cm以上才会具有防水效果，而聚合物水泥防水砂浆通过聚合物改性，具有抗渗强度高、抗裂性及耐久性好，且施工厚度薄的优点。

在实际工程应用中水泥砂浆仍然是主要的运用材料。

如今，我国建筑工程，特别是屋面，卫生间和地下室的渗漏现象及形势依然十分严峻。

但是到目前都没有能得到很好的解决方法，如今使用最多的沥青聚合物改性防水卷材，保质期也不过十年或十五年。

因此，防水砂浆产品有很大的市场需求[1]。

如今使用的防水砂浆多数为刚性材料，抵御开裂能力差，容易干缩，这就使得其抗渗能力不理想。

目前应用最广泛的措施是加入添加剂水泥浆砂浆作为结构材料。

然而，这种做法由于没有真正改变材料的内部结构，所以作为防水层的效果不是很理想，也不能满足防水施工的要求。

而聚合物改性水泥砂浆不但实现了聚合物改性，改变了材料的内部结构，而且提升了防水砂浆的各项性能，产品防水效果好。

疏水改性是一种通过防止水渗入提高运输性能的有效方法。

大多数现有的混凝土疏水改性策略在混凝土基体中应用了额外的表面处理或疏水成分。

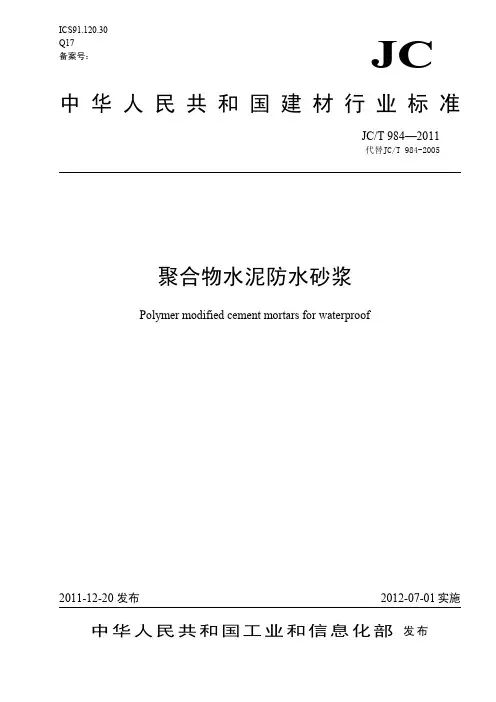

ICS91.120.30 Q17备案号：JC聚合物水泥防水砂浆Polymer modified cement mortars for waterproof中华人民共和国工业和信息化部 发布前言本标准与日本JIS A 6203－2000《水泥调节剂用聚合物分散剂和可再分散的聚合物粉末》的一致性程度为非等效。

本标准是对JC/T 984—2005《聚合物水泥防水砂浆》的修订。

本标准与JC/T 984—2005相比，主要变化如下：——修订了分类与标记(2005版的第4章，本版的第4章)；——增加了一般要求(本版的第5章)；——增加了涂层7d的抗渗压力、柔韧性、吸水率，删除了压折比 (2005版的5.2，本版的6.2)；——修订了Ⅰ型的部分指标(2005版的5.2，本版的6.2)；——修订了部分项目的试验方法(2005版第6章，本版第7章)。

本标准由中国建筑材料联合会提出。

本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。

本标准负责起草单位：苏州非金属矿工业设计研究院、建筑材料工业技术监督研究中心、南京永丰化工有限责任公司、塞拉尼斯（中国）投资有限公司。

本标准参加起草单位：中国建筑材料科学研究总院、深圳市建筑科学研究院、太仓市恒洋实业有限公司、汉高粘合剂有限公司、阿克苏诺贝尔特种化学（上海）有限公司、巴斯夫（中国）有限公司、浙江新力化工有限公司、深圳市新黑豹建材有限公司、深圳市新兴防水工程有限公司、嘉兴市广兴建材科技有限公司、德高（广州）建材有限公司、武汉三源特种建材有限公司、广东科顺化工实业有限公司、西卡（中国）建筑材料有限公司、立邦涂料（中国）有限公司、杭州益生宜居建材科技有限公司、大连细扬防水工程集团有限公司、福建创益实业有限公司、江苏李文甲化工有限公司、北京东联化工有限公司、上海睿睿防水材料有限公司、陶氏化学（中国）有限公司、东营市金友来工贸有限责任公司、山东诺贝特化工科技股份有限公司、苏州金东海防水堵漏工程有限公司、延吉市健熙建材有限公司、苏州特艺奥立克建材科技有限公司。

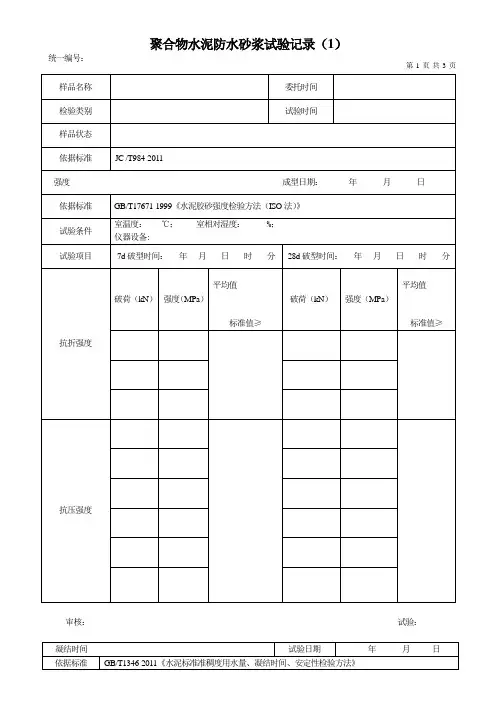

聚合物水泥防水砂浆试验作业指导书SDZH/QMD1-581 适用范围本作业指导书适用于聚合物水泥防水砂浆凝结时间、抗渗压力、抗压强度、抗折强度、粘结强度、耐热性、抗冻性试验。

2 依据《聚合物水泥防水砂浆》JC/T 984-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346-2001《水泥胶砂强度检验方法》GB/T 17671（其最新版本适用于本文件）《无机防水堵漏材料》GB 23440-2009《混凝土界面处理剂》JC/T 907-2002《普通混凝土长期性能与耐久性能试验方法》GB/T 50082-2009《通用硅酸盐水泥》GB 175-2007《聚合物改性水泥砂浆试验规程》DL/T 5126-2001《行星式水泥胶砂搅拌机》JC/T 681-19973 主要仪器设备1）水泥稠度及凝结时间测定仪2）电动抗折试验机3）压力试验机（300kN）4）砂浆抗渗仪5）电子拉力试验机（2000N）6）电子天平（0.1g）7）冻融箱：温度控制范围不应小于（-15~20）℃8）沸煮箱4 标准试验条件4.1试验室试验及干养护条件：温度（23±2）℃，相对湿度（50±10）%。

4.2养护室（箱）养护条件：温度（20±3）℃，相对湿度≥90%。

4.3养护水池：温度（20±2）℃。

4.4试验前样品及所有器具应在4.1条件下放置至少24h。

5 取样5.1 组批对同一类别产品，每50t为一批，不足50t也按一批计。

5.2 取样在每批产品或生产线中不少于六个（组）取样点随机抽取。

样品总质量不少于20kg。

样品分为两份，一份试验，一份备用。

试验前应将所取样品充分混合均匀，先进行外观检验，外观检验合格（液料经搅拌后均匀无沉淀；粉料为均匀、无结块的粉末。

）后再按物理力学性能试验。

6 试验步骤6.1配料按生产厂推荐的配合比进行试验。

采用行星式水泥胶砂搅拌机低速搅拌或采用人工搅拌。

防水砂浆送检规范篇一：送检规范送检取样一、水泥试验1. 取样频率：同一水泥厂、同期出厂、同一出厂编号及同强度水泥（散装≤500吨/批、袋装≤200吨/批）。

2. 取样方法：随机在不同部位至少20袋水泥中均匀抽样经搅拌均匀后，取10㎏试样。

二、钢筋试验1. 取样频率：同一生产厂家、同一炉批号、同一规格、级别、同一交货状态及同一进场时间≤60吨/批。

2. 取样方法：每批任意选取两钢筋切取两根用于拉伸试验，两根用于冷弯试验为一组，长度按不同试验室的检测仪器定。

取样长度：拉伸试验一般为400～500mm，弯曲试验一般为350mm。

三、钢筋单、双面搭接焊及电渣压力焊试验1. 取样频率：在现浇钢筋混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同型式接头作为一批，当不足300个接头时，仍应作为一批。

2. 取样方法：每批随机切取3个接头为一组，长度按不同试验室的检测仪器定。

取样长度：拉伸试验一般为450mm。

四、钢筋闪光对焊试验1. 取样频率：同一台班内、由同一焊工完成的300个同牌号、同直径钢筋焊接接头作为一批。

当同一台班内焊接的接头数量较少，可在一周内累计计算，累计仍不足300个接头时，仍按一批计算。

2. 取样方法：从每批接头中随机切取，3个接头抗拉3个接头冷弯为一组。

五、钢筋机械连接试验1. 取样频率：同型号、同规格接头，以500个为一批，不足500个接头仍作为一批。

2. 取样方法：每批随机切取3个接头，另取3条钢筋作为母材抗拉试验为一组，长度按不同试验室的检测仪器定。

六、蒸压加气混凝土砌块试验1．取样频率：每1万块为一批，不足1万块仍作为一批。

2．取样方法：按膨胀方向中心分上、中、下抽取共9个试样为一组，每个试样平整切割成100×100×100mm。

七、普通混凝土小型空心砌块试验1. 取样频率：每1万块为一批，不足1万块仍作为一批。

1目的为了正确地进行聚合物水泥防水砂浆的检验工作，确保检验数据的准确性、可靠性，特编写本作业指导书。

2适用范围本方法适用于聚合物水泥防水砂浆。

3检验依据《聚合物水泥防水砂浆》JC/T984-2005）。

4 检验项目聚合物水泥防水砂浆的检验项目包括凝结时间、抗折抗压强度、压折比、收缩率。

4.1试验操作方法如下:4.1.1 标准试验条件试验室试验及干养护条件: 温度20±2℃, 相对湿度45%～70%。

养护室养护条件: 温度20±2℃, 相对湿度≥95%。

4.1.2 龄期养护7d＿脱模后试件立即在温度20±2℃的不流动水中继续养护至3d龄期,再放入试验室干养护至7d龄期。

28d＿脱模后试件立即在温度20±2℃的不流动水中继续养护至7d龄期,再放入试验室干养护至28d龄期。

4.1.3凝结时间凝结时间Ⅰ类产品按照GB/1346规定进行试验, 试样采用被检验的聚合物水泥防水砂浆材料取代该标准中的水泥。

Ⅱ类产品按照DL/T5126-2001中5.3条聚合物改性水泥砂浆凝结时间的测试方法规定进行,加水后10min进行第一次测定。

4.1.4抗折强度、抗压强度聚合物水泥防水砂浆检验时,水和各组分的用量按生产厂家推荐的配合比进行,并在各项试验中,保持同一个配合比。

在试验中采用符合JC/T681的行星式水泥搅拌机低速搅拌或采用人工搅拌(符合DL/T5126要求), Ⅰ类材料搅拌时规定比例秤量粉料和水,将水倒入搅拌锅内,然后将粉料徐徐加入到水中进行搅拌。

Ⅱ类材料按规定比例秤量粉料, 将粉料搅拌均匀, 然后加入到液料中搅拌均匀,如需要加水的,应先将乳液与水搅拌均匀。

搅拌时间由厂家指定,但必需自加水起在3min 内完成。

试验养护至28d 龄期,按照GB/T17671规定进行试验。

4.1.5压折比fR c R压折比式中R C —28d 抗压强度, MPa;R f —28d 抗折强度, MPa 。

聚合物砂浆是一种由胶凝材料和可分散在水中的有机聚合物搅拌而成的建筑材料。

在实际应用中，聚合物砂浆有许多种类，如聚合物防水砂浆、聚合物抗裂砂浆等。

针对不同类型的聚合物砂浆，我国制定了相应的标准。

1. 聚合物水泥防水砂浆标准：
- 产品执行标准：JC/T 984-2005《聚合物水泥防水砂浆》
- 设计及施工规范：GB 50345-2004《屋面工程技术规范》、GB 50207-2002《屋面工程质量验收规范》、GB 50300-2001《建筑工程施工质量验收统一标准》、GB 50108-2001《地下工程防水技术规范》、GB 50208-2002《地下防水工程质量验收规范》
2. 聚合物抗裂砂浆标准：
- 产品执行标准：JG 158-2004《胶粉聚苯颗粒外墙保温系统》
3. 聚合物粘结砂浆标准：
- 产品执行标准：JG 149-2003《膨胀聚苯板薄抹灰外墙外保温系统》。
