4g和5g通信所采用的信源编码和信道编码4G和5G通信所采用的信源编码和信道编码是不同的,具体如下:1. 4G通信所采用的信源编码4G通信系统采用了多种信源编码方式,其中最常用的是AMR (Adaptive Multi-Rate)编码。
AMR编码是一种自适应多速率语音编解码器,其主要作用是将语音转化为数字数据,并通过无线网络传输。
AMR编码可以根据网络质量自适应调整传输速率,从而提高语音质量。
2. 4G通信所采用的信道编码4G通信系统采用了Turbo编码和LDPC(Low Density Parity Check)编码两种主要的信道编码方式。
Turbo编码是一种迭代式卷积码,能够有效地提高数据传输速率和距离性能。
LDPC编码则是一种基于图像理论的低密度奇偶校验码,具有低复杂度、高效率等优点。
3. 5G通信所采用的信源编码5G通信系统引入了新型的波形调制方式和多路访问技术,因此在信源编解码方面也进行了改进。
5G通信系统主要采用Polar Coding(极化编解码)技术进行数据压缩和解压缩。
Polar Coding是一种基于极化理论的新型编码方式,具有高效率、低复杂度等优点。
4. 5G通信所采用的信道编码5G通信系统主要采用了LDPC编码和Polar Coding两种信道编码方式。
与4G通信系统相比,5G采用了更加先进的LDPC编码技术,能够提高数据传输速率和距离性能。
此外,Polar Coding也可以应用于5G通信系统的信道编码中,进一步提高数据传输效率。
总之,4G和5G通信所采用的信源编码和信道编码各有不同,并且在技术上都进行了不断改进和优化,以满足不断增长的无线通信需求。
第5章语音编码、信道编码和交织技术引言一般的数字通信系统都包含信源编解码、信道编解码和调制解调这三对功能模块,语音编码是一种信源编码的,在移动通信中由于信道的特点,往往还需要交织和去交织这一对功能模块。
为什么要进行信源编码、信道编码和交织呢?从实现过程分析:信源编码——原理:去掉一些信息(信源中统计特性具有相关性的信息);(有效性)目的:尽可能用最少的信息比特表示信源,从而达到压缩信息速率,以较少的信息速率传送信息;信道编码——原理:加入一些信息(监督码或检验码);(可靠性)目的:用来供接收端纠正或检出信息在信道中传输时,由于干扰、噪声或衰落等所造成的误码。
交织——原理:不改变信息量,只改变信息的排序;(可靠性)目的:克服信道中由于深衰落而造成的突发的成串的误码。
对本章的学习,我们复习信源编码和信道编码的基础上,重点掌握:1.移动通信对编码的要求;2.蜂窝移动通信典型系统用到的编码方式;3.在这些系统中的实现过程;4.交织的原理和作用。
5.1 语音编码通信系统中的语音编码的目的是解除语音信源的统计相关性,语音编码大致分为三类。
一.语音编码的分类(参考:《吴伟陵,《移动通信原理》,电子工业出版社,P72)1.波形编码波形编码是以精确再现语音波形为目的,并以保真度即自然度为度量标准的编码方法。
这类编码是保留语音个性特征为主要目标的方法,其码速较高。
常用的波形编码及其原理:PCM、DPCM、ADPCM应用:适用于骨干(固定)通信网。
2.参量编码利用人类的发声机制,仅传送反映语音波形变化主要参量的编码方法。
在接收端,可根据发声模型,由传送过来的变化参量激励产生人工合成的语音。
参量编码的主要标准是可懂度。
显然,这类编码是以提取并传送语音的共性特征参量为目的的编码方式,其码速较低。
(声码器)常用的参量编码及其原理:LPC应用:主要用于军事保密通信。
3.混合编码混合编码是吸取上述两类编码的优点,以参量编码为基础,并附加一定的波形编码特征,以实现在可懂度基础上适当改善自然度目的的编码方式。
第5章语音编码、信道编码和交织技术引言一般的数字通信系统都包含信源编解码、信道编解码和调制解调这三对功能模块,语音编码是一种信源编码的,在移动通信中由于信道的特点,往往还需要交织和去交织这一对功能模块。
为什么要进行信源编码、信道编码和交织呢?从实现过程分析:信源编码——原理:去掉一些信息(信源中统计特性具有相关性的信息);(有效性)目的:尽可能用最少的信息比特表示信源,从而达到压缩信息速率,以较少的信息速率传送信息;信道编码——原理:加入一些信息(监督码或检验码);(可靠性)目的:用来供接收端纠正或检出信息在信道中传输时,由于干扰、噪声或衰落等所造成的误码。
交织——原理:不改变信息量,只改变信息的排序;(可靠性)目的:克服信道中由于深衰落而造成的突发的成串的误码。
对本章的学习,我们复习信源编码和信道编码的基础上,重点掌握:1.移动通信对编码的要求;2.蜂窝移动通信典型系统用到的编码方式;3.在这些系统中的实现过程;4.交织的原理和作用。
5.1 语音编码通信系统中的语音编码的目的是解除语音信源的统计相关性,语音编码大致分为三类。
一.语音编码的分类(参考:《吴伟陵,《移动通信原理》,电子工业出版社,P72)1.波形编码波形编码是以精确再现语音波形为目的,并以保真度即自然度为度量标准的编码方法。
这类编码是保留语音个性特征为主要目标的方法,其码速较高。
常用的波形编码及其原理:PCM、DPCM、ADPCM应用:适用于骨干(固定)通信网。
2.参量编码利用人类的发声机制,仅传送反映语音波形变化主要参量的编码方法。
在接收端,可根据发声模型,由传送过来的变化参量激励产生人工合成的语音。
参量编码的主要标准是可懂度。
显然,这类编码是以提取并传送语音的共性特征参量为目的的编码方式,其码速较低。
(声码器)常用的参量编码及其原理:LPC应用:主要用于军事保密通信。
3.混合编码混合编码是吸取上述两类编码的优点,以参量编码为基础,并附加一定的波形编码特征,以实现在可懂度基础上适当改善自然度目的的编码方式。

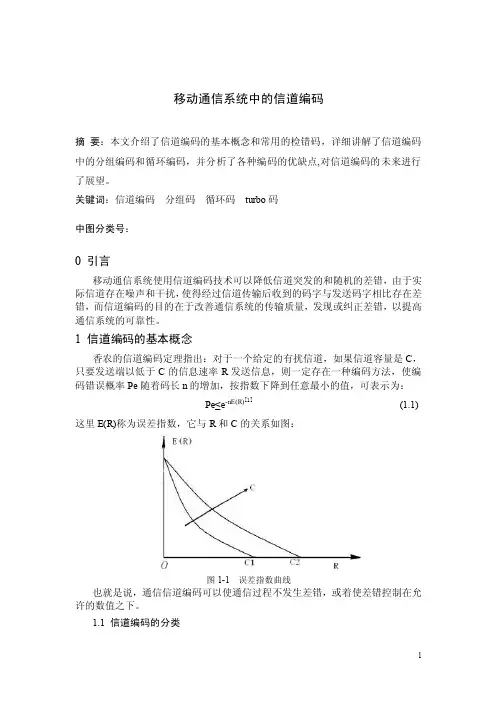

移动通信系统中的信道编码摘要:本文介绍了信道编码的基本概念和常用的检错码,详细讲解了信道编码中的分组编码和循环编码,并分析了各种编码的优缺点,对信道编码的未来进行了展望。
关键词:信道编码分组码循环码turbo码中图分类号:0 引言移动通信系统使用信道编码技术可以降低信道突发的和随机的差错,由于实际信道存在噪声和干扰,使得经过信道传输后收到的码字与发送码字相比存在差错,而信道编码的目的在于改善通信系统的传输质量,发现或纠正差错,以提高通信系统的可靠性。
1 信道编码的基本概念香农的信道编码定理指出:对于一个给定的有扰信道,如果信道容量是C,只要发送端以低于C的信息速率R发送信息,则一定存在一种编码方法,使编码错误概率Pe随着码长n的增加,按指数下降到任意最小的值,可表示为:Pe≤e-nE(R)[1](1.1)这里E(R)称为误差指数,它与R和C的关系如图:图1-1 误差指数曲线也就是说,通信信道编码可以使通信过程不发生差错,或着使差错控制在允许的数值之下。
1.1 信道编码的分类目前,各种通信系统利用纠错或检错码进行差错控制的基本方法大体上可以分为两类;一类是接收端发现数据有错后,接收方译码器自动纠正错误;另一类是接收端发现数据有错后,接收方通过反馈信道传送一个应答,信号要求发送方重发有错的数据,从而纠正错误。
具体地可以分为四种:向前纠错FEC﹑检错重发ARQ﹑混合纠错HEC﹑信息重发请求IRQ。
1.2 几种常用的检错码(1) 奇偶监督码[2]这是最基本的检错码,它的编码规则是在信息码后附加一个监督码元,使得码组中“1”或“0”的个数为奇数(奇校验)或偶数(偶校验)。
也就是说它是只有一个检验码的(n,n-1)分组码。
假设要传送的n-1个信息,码元为a n-1,a n-2,……,a2,a1,在偶数监督码中,附加的监督码元a0要使编码后码组中“1”的数且为偶数即满足下式:a n-1⊕a n-2⊕……⊕a2⊕a1=0 (1.2)式中⊕表示模2加。

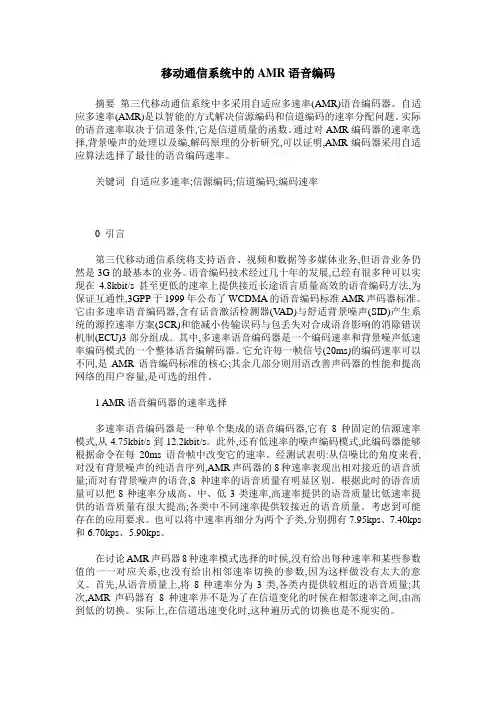

移动通信系统中的AMR语音编码摘要第三代移动通信系统中多采用自适应多速率(AMR)语音编码器。
自适应多速率(AMR)是以智能的方式解决信源编码和信道编码的速率分配问题。
实际的语音速率取决于信道条件,它是信道质量的函数。
通过对AMR编码器的速率选择,背景噪声的处理以及编,解码原理的分析研究,可以证明,AMR编码器采用自适应算法选择了最佳的语音编码速率。
关键词自适应多速率;信源编码;信道编码;编码速率0 引言第三代移动通信系统将支持语音、视频和数据等多媒体业务,但语音业务仍然是3G的最基本的业务。
语音编码技术经过几十年的发展,已经有很多种可以实现在4.8kbit/s甚至更低的速率上提供接近长途语言质量高效的语音编码方法,为保证互通性,3GPP于1999年公布了WCDMA的语音编码标准AMR声码器标准。
它由多速率语音编码器,含有话音激活检测器(V AD)与舒适背景噪声(SID)产生系统的源控速率方案(SCR)和能减小传输误码与包丢失对合成语音影响的消除错误机制(ECU)3部分组成。
其中,多速率语音编码器是一个编码速率和背景噪声低速率编码模式的一个整体语音编解码器。
它允许每一帧信号(20ms)的编码速率可以不同,是AMR语音编码标准的核心;其余几部分则用语改善声码器的性能和提高网络的用户容量,是可选的组件。
1 AMR语音编码器的速率选择多速率语音编码器是一种单个集成的语音编码器,它有8种固定的信源速率模式,从4.75kbit/s到12.2kbit/s。
此外,还有低速率的噪声编码模式,此编码器能够根据命令在每20ms语音帧中改变它的速率。
经测试表明:从信噪比的角度来看,对没有背景噪声的纯语音序列,AMR声码器的8种速率表现出相对接近的语音质量;而对有背景噪声的语音,8种速率的语音质量有明显区别。
根据此时的语音质量可以把8种速率分成高、中、低3类速率,高速率提供的语音质量比低速率提供的语音质量有很大提高;各类中不同速率提供较接近的语音质量。
图1 GSM编码器框图(1)预处理:去除语音的直流分量,进行预加重;(2)LPC分析:预测滤波器的系数,每帧(20 ms)计算一次滤波器的系数,GSM方案中取滤波器的阶数为8。
(3)短时分析滤波:对信号做短时预测分析,产生短时残差信号。
(4)长时预测:在RPE中用规则脉冲来代替残差信号,因此直接用短时预测的残差信号,未必是最佳效果,此外,C D M A2000中采用的语音编码EVRC(Enhanced Variable Rate Code),它是一种可变速率语音编译码算法,根据噪音情况采用3种不同速率:全速率,半速率和1/8速率,对应9.6 kbit/s,4.8 kbit/s 1.2 kbit/s,平均编码速率为8 kbit/s,其质量与13 kbit/s QCELP算法相当。
WCDMA中优选的语音编码方案是自适应多速率语音编码(AMR),全速率模式下有8种编码速率,半速率模式下有6种编码速率,其目的是优化当前信道下的语音质量。
AMR编码是以自适应码本激励线性预测编码ACELP 技术为基础。
图2 不同系统的语音编码的可造速率从PHS到GSM到IS-95再到3G中的变速率及语音激活技术,正体现了这一发展趋势。
我们可以发现,在3G 系统中编码速率根据不同的环境特点有了更多的选择,以期达到传输效率和语音质量的更好平衡。
从另一个角度来看,由于3G是从不同的2G标准发展而来,考虑平滑过渡,必然导致3G标准各不相同;同时,3G又提供多种多样的服务业务;这两点必然导致一种编码速率无法满足所有标准、无法满足所有业务要求。
3 信道编码无线环境的恶劣性对接收信号的错误率有很大影响,这正是信道编码要解决的问题。
GSM与IS95中的信道编码:主要采用卷积编码,还有FIRE码及卷积和RS的级联码。
卷积编码就是将信息序列以ko个码元分段,通过编从上面的描述中,我们可以看到:卷积编码应用于低速率的话音业务,误码率BER=10-3级;Turbo编码用于传输速率高于32 kbit/s的业务,误码率BER=10-3~10-6级。
移动通信中的语音编码和信道编码目录摘要---------------------------------------------------2 前言---------------------------------------------------31 基础理论---------------------------------------------32 语音编码---------------------------------------------32.1 PHS系统的语音编码-------------------------------42.2 GSM系统的语音编码------------------------------42.3 IS95 CDMA系统的语音编码-------------------------42.4 语音编码比较-------------------------------------52.5 语音编码展望-------------------------------------53 信道编码----------------------------------------------63.1 GPRS的信道编码----------------------------------63.2 WCDMA的信道编码---------------------------------63.3 信道编码比较-------------------------------------73.4 编码速率对网络规划的影响-------------------------73.5 信道编码展望-------------------------------------7 参考文献-------------------------------------------------8摘要介绍了语音编码和信道编码的理论基础及实践中要解决的问题,并简要介绍了移动通信中几种主要的语音编码和信道编码的原理,同时通过比较,描绘出发展趋势。
篇尾简明阐述了编码速率对网络规划的影响。
Describes the problem to be solved in the theoretical basis and practice of the speech coding and channel coding, and briefly describe the main principles of the speech coding and channel coding of the several mobile communication, by comparing at the same time, depicts the development trend. The articles concise exposition of the end of the coding rate of network planning.【关键字】香农定理语音编码信道编码前言通信系统一般是由信源、信道和信宿组成,通信的根本任务是有效、可靠地传输信息。
一般而言,提高抗干扰能力往往是以降低信息的传输率为代价的;相反,提高信息传输率又会使抗干扰能力减弱,这是一个矛盾的两个方面。
理论上指出,我们可以使这一矛盾的两个方面达到辩证的统一,使通信既有效、又可靠,这一方法就是编码,寻找最佳的编码方案。
信源编码要解决的问题是如何在不失真或允许一定程度的失真条件下,用尽可能少的符号来表示信息。
即,如何减少信源符号的相关性,以提高信源的传输率,达到压缩信源数码率的目的。
对于移动通信系统,信源编码就是语音编码,主要完成模/数转换及数字压缩功能。
此外,在有干扰的情况下,如何增加信号传输的抗干扰能力,同时使信息传输率最大,则是信道编码问题。
信道编码的本质是增加通信的可靠性,或者说是增加整个系统的抗干扰性。
信道编码的目的主要有两点:①要求码列的频谱特性适应通道的频谱特性,使传输过程中的能量损失最小,以提高信号能量与噪声能量的比例,减小发生差错的可能性;②增加纠错能力,即使出现差错,也能得到纠正。
1 基础理论美国科学家香农(C.E.Shannon) 关于“无失真信源编码定理”、“抗干扰信道编码定理”和“限失真信源编码定理”的三大定理被誉为信息理论的三大理论支柱。
“无失真信源编码定理”( 香农第一定理) 是一个极限定理,它指出了单义可译的非延长码的平均码长可无限接近极限值,无噪声信道的信息传输率可无限接近信道容量。
这是一个美好的前景,但定理本身并没有给出如何构造这种有效码的具体方法。
“抗干扰信道编码定理”(香农第二定理)告诉我们,总可以找到一种抗干扰信道编码,只要其码长足够长,它的最小平均错误译码概率可任意小,信道信息传输率可无限接近信道容量。
“限失真信源编码定理”(香农第三定理)证实,在允许失真度确定后,总存在一种编码方法,使编码后的信源输出信息率大于信源信息率失真函数R(D),但可以任意接近于R(D),而平均失真度小于或无限接近于允许失真度。
香农三大定理说明构成一个既有效又可靠的理想通信系统的光明前景是存在的。
限失真信源编码可以从长的信源符号序列中除掉剩余度,保留由保真度准则确定的最必要的信息,提高通信的有效性。
抗干扰信道编码可重新加入特殊形式的必要的剩余度,增强信道的抗干扰能力,提高通信的可靠性。
合理地综合使用信源编码和信道编码,可使通信系统既有效又可靠,实现通信系统的最优化。
2 语音编码在介绍语音编码之前,我们先来说明如何评价语音编码的质量。
归纳起来大致可分为两类,即客观评定方法和主观评定方法。
主观评定方法符合人类听话时对语音质量的感觉,因而目前得到广泛应用。
最主要的主观评定方法是主观评定等级(Subjective Opinion Scale),或称平均评得分(Mean Opinion Score ,缩写MOS)。
MOS得分采用5级评分标准,最低为1级(Bad)表示质量坏到不能接受,2级(Poor)表示质量差,3级(Fair)表示质量尚可接受,4级(Good)表示质量好,最高级为5级(Excellent)表示质量完美。
其方法是,由数十名试听者在相同信道环境中试听并给予评分,然后对评分进行统计处理,求出平均得分。
从用户角度看,通常认为MOS分4.0~4.5分为高质量语音编码,达到长途电话网的质量要求。
MOS3.5分左右称作通信质量,这时听者能感觉到语音质量有所下降,但不影响正常的通话,可以满足多数通信系统使用要求。
MOS3.0分以下常称为合成语音质量,这种语音一般只有足够高的可懂度,但是自然度较差,不容易识别讲话者。
2.1 PHS系统的语音编码采用ADPCM(Adaptive Differential Pulse Code Modulation)编码技术。
在PHS系统中,首先使用64kbit/s的全速率编码,然后以ITU推荐的G.711和G.726,把信号转换成32kbit/s的ADPCM信号,其语音质量评分达到4.1。
2.2 GSM系统的语音编码GSM系统话音编码器是采用声码器和波形编码器的混合物——混合编码器,全称为线性预测编码- 长期预测编码- 规则脉冲激励编码器(LPC-LTP-RPE编码器)。
LPC+LTP为声码器,RPE为波形编码器,再通过复用器混合完成模拟话音信号的数字编码,每话音信道的编码速率为13kbit/s,话音质量MOS接近或达到达3.6。
GSM编码器的框图可以分成5个部分(如图1所示):图1 GSM编码器框图(1)预处理:去除语音的直流分量,进行预加重;(2)L PC 分析:预测滤波器的系数,每帧( 2 0 ms )计算一次滤波器的系数,GSM方案中取滤波器的阶数为8。
(3)短时分析滤波:对信号做短时预测分析,产生短时残差信号。
(4)长时预测:在R P E 中用规则脉冲来代替残差信号,因此直接用短时预测的残差信号,未必是最佳效果,故再进行一次长期预测,以去掉冗余并进行优化。
长时预测每子帧(5ms)计算一次。
(5)脉冲规则编码:把20ms的帧划分成4个子帧,每子帧5ms,共40个样点。
40个样点中按3:1等间隔抽取可得13个样点,大大降低了编码速率。
2.3 IS95 CDMA系统的语音编码IS95系统采用4速率码本激励线性预测编码(CELP)的语音编码器。
CELP是Codebook Excited Linear Prediction(码本激励线性预测编码)的缩写,基本原理可举例说明如下。
对每帧20ms的语音以8000Hz频率采样,为1 60个样点,压缩得到40个样点。
经LPC预测分析后可得到残差信号,也是40个样点。
将这40个样点组合用10比特的编码来代表。
码本就是由10个比特组合成的1024钟序列来代表语言中各种可能的残差信号。
这样只用10个比特就可以传送一组40个样点的残差信号了。
如果码本编得好,误差会很小,这样不但码速低而且话音质量好。
2.4 语音编码比较(如表1所示)此外,CDMA2000中采用的语音编码是EVRC(Enhanced Variable Rate Code), 它是一种可变速率语音编译码算法,根据噪音情况采用3种不同速率:全速率,半速率和1/8速率,对应9.6kbit/s,4.8kbit/s,1.2kbit/s,平均编码速率为8kbit/s,其质量与13kbit/s的QCELP算法相当。
WCDMA中优选的语音编码方案是自适应多速率语音编码(AMR),全速率模式下有8 种编码速率,半速率模式下有6 种编码速率,其目的是优化当前信道下的语音质量。
AMR编码是以自适应码本激励线性预测编码ACELP技术为基础。
移动通信对话音编解码的主要要求是:(1)话音的质量要高;(2)编码速率要适合在移动信道内传送;(3)时延小于65 ms。
此外还有编码的复杂度,也是衡量指标之一。
2.5 语音编码展望很明显,如果速率低一些,但质量却相对较高,这种方案会受到欢迎,也是语音编码的研究方向。
从技术上讲,采用单一编码技术已很难满足要求,采用混合编码是优选方向。
目前在3G中采用可变速率语音编码,话音激活技术,可以大大降低语音的平均传输率。
(如图2所示)图2 不同系统的语音编码的可造速率从PHS到GSM到IS-95再到3G中的变速率及语音激活技术,正体现了这一发展趋势。
我们可以发现,在3 G系统中编码速率根据不同的环境特点有了更多的选择,以期达到传输效率和语音质量的更好平衡。
从另一个角度来看,由于3G是从不同的2 G标准发展而来,考虑平滑过渡,必然导致3G标准各不相同;同时,3G又提供多种多样的服务业务;这两点必然导致一种编码速率无法满足所有标准、无法满足所有业务要求。
