塑胶件结构设计之按键及旋钮设计常见的带有按键的塑胶产品有手机、MP3、相机等；旋钮之类等，在设计这些按键和旋钮之类的产品模型，可以使用以下资料做参考。
1、按键的设计1.1 按键(Button)大小及相对距离要求从实际操作情况分析，结合人体工程学知识，在操作按键中心时，不能引起相邻按键的联动，那么相邻按键中心的距离需作如下考虑：1）竖排分离按键中，两相邻按键中心的距离a≥9.0mm2）横排成行按键中，两相邻按键中心的距离b≥13.0mm3）为方便操作，常用的功能按键的最小尺寸为:3.0×3.0mm图11.2 按键(Button)与基体的设计间隙图2按键与面板基体的配合设计间隙如图2所示：1）按钮裙边尺寸C≥0.75mm，按钮与轻触开关间隙为B=0.20mm；2）水晶按钮与基体的配合间隙单边为A=0.10-0.15mm；3）喷油按钮与基体的配合间隙单边为A=0.20-0.25mm4）千秋钮（跷跷板按钮）的摆动方向间隙为0.25-0.30mm，需根据按钮的大小进行实际模拟；非摆动方向的设计配合间隙为A=0.2-0.25mm；5）橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边加0.15 mm，如喷橡胶油按键与基体的间隙为0.3-0.4mm；6）表面电镀按钮与基体的配合间隙单边为A=0.15-0.20mm；7）按钮凸出面板的高度如图3所示：普通按钮凸出面板的高度D=1.20-1.40mm，一般取1.40mm；表面弧度比较大的按钮，按钮最低点与面板的高度D一般为0.80-1.20mm图32、旋钮的设计2.1 旋钮(Knob)大小尺寸要求旋钮(Knob)大小尺寸要求见如下所示图42.2 两旋钮(Knob)之间的距离两旋钮(Knob)之间的距离大小：C≥8.0mm。
图52.3 旋钮(Knob)与对应装配件的设计间隙1）旋钮与对应装配件的设计配合单边间隙为A≥0.50mm，如图6所示；2）电镀旋钮与对应装配件的设计配合单边间隙为A≥0.50mm；3）橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边增加0.15 mm。

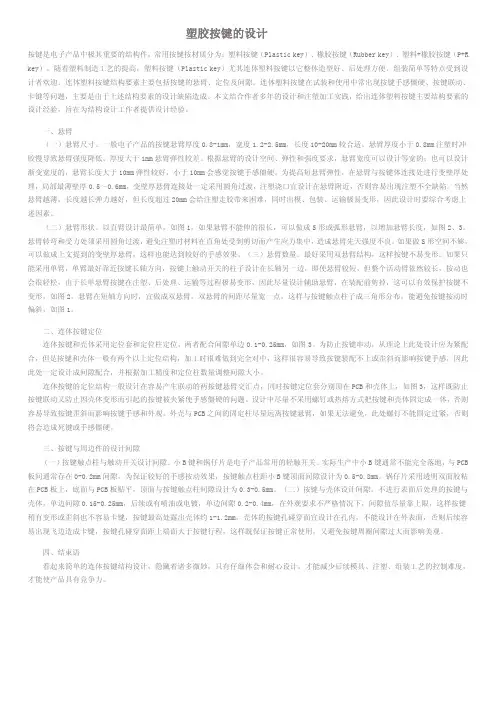

塑胶按键的设计按键是电子产品中极其重要的结构件，常用按键按材质分为：塑料按键（Plastic key）、橡胶按键（Rubber key）、塑料+橡胶按键（P+R key）。
随着塑料制造工艺的提高，塑料按键（Plastic key）尤其连体塑料按键以它整体造型好、后处理方便、组装简单等特点受到设计者欢迎。
连体塑料按键结构要素主要包括按键的悬臂、定位及间隙。
连体塑料按键在试装和使用中常出现按键手感僵硬、按键联动、卡键等问题，主要是由于上述结构要素的设计缺陷造成。
本文结合作者多年的设计和注塑加工实践，给出连体塑料按键主要结构要素的设计经验，旨在为结构设计工作者提供设计经验。
一、悬臂（一）悬臂尺寸。
一般电子产品的按键悬臂厚度0.8-1mm，宽度1.2-2.5mm，长度10-20mm较合适。
悬臂厚度小于0.8mm注塑时冲胶慢导致悬臂强度降低，厚度大于1mm悬臂弹性较差。
根据悬臂的设计空间、弹性和强度要求，悬臂宽度可以设计等宽的；也可以设计渐变宽度的，悬臂长度大于10mm弹性较好，小于10mm会感觉按键手感僵硬。
为提高短悬臂弹性，在悬臂与按键体连接处进行变壁厚处理，局部最薄壁厚0.5～0.6mm，变壁厚悬臂连接处一定采用圆角过渡，注塑浇口宜设计在悬臂附近，否则容易出现注塑不全缺陷。
当然悬臂越薄，长度越长弹力越好，但长度超过20mm会给注塑走胶带来困难，同时出模、包装、运输极易变形，因此设计时要综合考虑上述因素。
（二）悬臂形状。
以直臂设计最简单，如图1，如果悬臂不能伸的很长，可以做成S形或弧形悬臂，以增加悬臂长度，如图2、3。
悬臂转弯和受力处须采用圆角过渡，避免注塑时材料在直角处受到剪切而产生应力集中，造成悬臂先天强度不良。
如果做S形空间不够，可以做成上文提到的变壁厚悬臂，这样也能达到较好的手感效果。
（三）悬臂数量。
最好采用双悬臂结构，这样按键不易变形。
如果只能采用单臂，单臂最好靠近按键长轴方向，按键上触动开关的柱子设计在长轴另一边，即使悬臂较短，但整个活动臂依然较长，按动也会很轻松，由于长单悬臂按键在注塑、后处理、运输等过程极易变形，因此尽量设计辅助悬臂，在装配前剪掉，这可以有效保护按键不变形，如图2。
