电力线载波通信系统的技术研究与装置开发的开题报告一、研究背景随着电力网络的不断发展，电力通信的重要性也越来越受到关注。
电力线载波通信（PLC）技术是一种基于电力线路的通信方式，具有网络覆盖范围广、无需建设新的通信线路、成本低等优点，被广泛应用于电力自动化、智能电网等领域。
然而，PLC 技术也面临着一些挑战，比如电力线路的复杂环境、信号干扰等问题。
二、研究目的和意义本课题旨在对PLC技术进行深入研究，解决PLC技术应用中的问题，并开发出一套PLC通信系统的装置。
通过研究和开发，可以提高PLC技术的可靠性、稳定性和适用性，满足电力通信系统的实际需求，进一步推动电力自动化、智能电网等领域的发展。
三、研究内容和技术路线本课题的研究内容主要包括以下方面：1. PLC技术原理及应用；2. PLC通信系统设计和实现；3. PLC通信信道建模与仿真；4. 对PLC通信中存在的干扰问题进行研究，并提出解决方案；5. PLC通信性能测试和性能分析。
技术路线如下：1. 对PLC技术进行深入研究，了解其原理和应用；2. 根据研究结果，设计和实现一套PLC通信系统的装置；3. 对PLC通信信道进行建模，通过仿真测试分析系统性能；4. 对PLC通信中存在的干扰问题进行分析，提出解决方案；5. 对PLC通信系统的性能进行测试和分析。
四、预期成果1. 提出一套PLC通信系统的装置，具有良好的可靠性和稳定性；2. 对PLC通信信道进行建模和仿真，分析系统性能；3. 发现和解决PLC通信中存在的干扰问题；4. 对PLC通信系统的性能进行测试和分析，验证系统的可行性和性能优势。
五、研究计划本课题的时间安排如下：1. 第一阶段：文献综述和理论研究（2个月）；2. 第二阶段：PLC通信系统装置的设计和实现（8个月）；3. 第三阶段：PLC通信信道建模和仿真、干扰问题分析与解决（6个月）；4. 第四阶段：PLC通信系统性能测试和分析、论文撰写（4个月）。

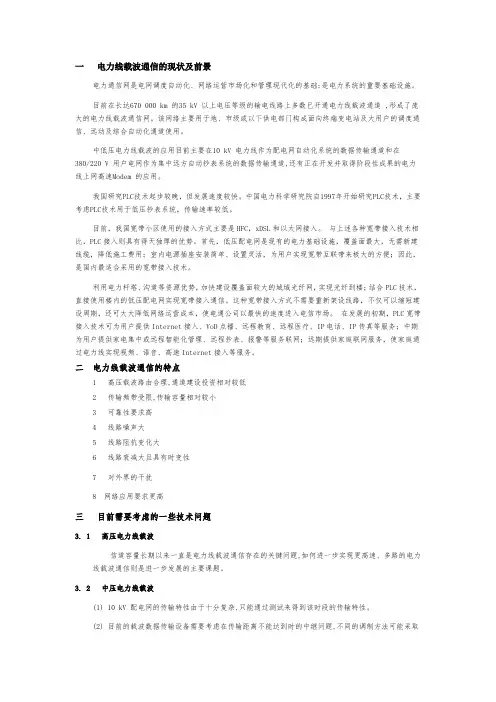

一电力线载波通信的现状及前景电力通信网是电网调度自动化、网络运营市场化和管理现代化的基础;是电力系统的重要基础设施。
目前在长达670 000 km 的35 kV 以上电压等级的输电线路上多数已开通电力线载波通道 ,形成了庞大的电力线载波通信网。
该网络主要用于地、市级或以下供电部门构成面向终端变电站及大用户的调度通信、远动及综合自动化通道使用。
中低压电力线载波的应用目前主要在10 kV 电力线作为配电网自动化系统的数据传输通道和在380/220 V 用户电网作为集中远方自动抄表系统的数据传输通道,还有正在开发并取得阶段性成果的电力线上网高速Modem 的应用。
我国研究PLC技术起步较晚，但发展速度较快。
中国电力科学研究院自1997年开始研究PLC技术，主要考虑PLC技术用于低压抄表系统，传输速率较低。
目前，我国宽带小区使用的接入方式主要是HFC，xDSL和以太网接入。
与上述各种宽带接入技术相比，PLC接入则具有得天独厚的优势。
首先，低压配电网是现有的电力基础设施，覆盖面最大，无需新建线缆，降低施工费用；室内电源插座安装简单、设置灵活，为用户实现宽带互联带来极大的方便；因此，是国内最适合采用的宽带接入技术。
利用电力杆塔、沟道等资源优势，加快建设覆盖面较大的城域光纤网，实现光纤到楼；结合PLC技术，直接使用楼内的低压配电网实现宽带接入通信。
这种宽带接入方式不需要重新架设线路，不仅可以缩短建设周期，还可大大降低网络运营成本，使电通公司以最快的速度进入电信市场。
在发展的初期，PLC宽带接入技术可为用户提供Internet接入、VoD点播、远程教育、远程医疗、IP电话、IP传真等服务；中期为用户提供家电集中或远程智能化管理、远程抄表、报警等服务联网；远期提供家庭联网服务，使家庭通过电力线实现视频、语音、高速Internet接入等服务。
二电力线载波通信的特点1 高压载波路由合理,通道建设投资相对较低2 传输频带受限,传输容量相对较小3 可靠性要求高4 线路噪声大5 线路阻抗变化大6 线路衰减大且具有时变性7 对外界的干扰8 网络应用要求更高三目前需要考虑的一些技术问题3. 1 高压电力线载波信道容量长期以来一直是电力线载波通信存在的关键问题,如何进一步实现更高速、多路的电力线载波通信则是进一步发展的主要课题。

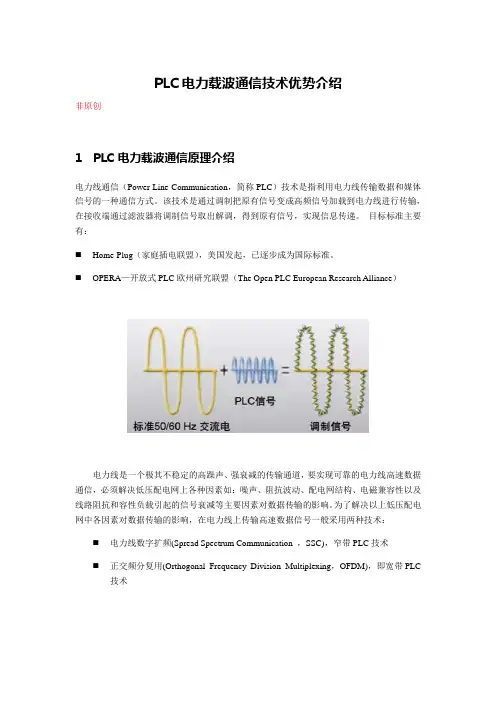

PLC电力载波通信技术优势介绍非原创1PLC电力载波通信原理介绍电力线通信（Power Line Communication，简称PLC）技术是指利用电力线传输数据和媒体信号的一种通信方式。
该技术是通过调制把原有信号变成高频信号加载到电力线进行传输，在接收端通过滤波器将调制信号取出解调，得到原有信号，实现信息传递。
目标标准主要有：⏹Home-Plug（家庭插电联盟），美国发起，已逐步成为国际标准。
⏹OPERA—开放式PLC欧州研究联盟（The Open PLC European Research Alliance）电力线是一个极其不稳定的高躁声、强衰减的传输通道，要实现可靠的电力线高速数据通信，必须解决低压配电网上各种因素如：噪声、阻抗波动、配电网结构、电磁兼容性以及线路阻抗和容性负载引起的信号衰减等主要因素对数据传输的影响。
为了解决以上低压配电网中各因素对数据传输的影响，在电力线上传输高速数据信号一般采用两种技术：⏹电力线数字扩频(Spread Spectrum Communication ，SSC)，窄带PLC技术⏹正交频分复用(Orthogonal Frequency Division Multiplexing，OFDM)，即宽带PLC技术1.1窄带PLC和宽带PLC比较电力线数字扩频技术(Spread Spectrum Communication ，SSC)：用伪随机编码将待传送的信息数据进行调制，实现频谱扩展后再传输，在接收端则采用同样的编码进行解调及相关处理。
香农公式C＝Wlog2（1＋S／N）（其中：C为信道容量，W为频带宽度，S／N为信噪比）主要优点如下：1)抗干扰能力强，适合在低压电力线这样的恶劣通信环境下实现可靠的数据信息。
2)可以实现码分多址技术，在低压配电网上实现不同用户的同时通信。
3)信号的功率谱密度很低，具有良好的隐蔽性，不易被截获。
缺点：扩频通信虽然抗干扰能力较强，但受其原理制约，传输速率最高只能达到 1 Mbit／s左右。
电力线载波通信技术论文电力线载波通信技术（PLC）是一种在配电网及电力线路上利用载波信号进行数据传输的通信技术。
PLC技术已经被广泛应用于国内外的电力系统中，为电力系统的安全、可靠运行提供了有力保障。
本文将介绍PLC技术的基本原理、优点及应用现状，以及未来的发展趋势。
一、PLC技术的基本原理PLC技术利用电力线路本身作为传输介质，将数据信号通过载波的形式传输到接收端，实现数据传输的目的。
在实际应用中，通信方式主要分为三种：单向通信、半双工通信和全双工通信。
单向通信只能由发射端向接收端发送数据，而接收端无法给发射端发送响应信息；半双工通信可以实现发送端和接收端之间的数据传输，但是只能单向传输；全双工通信可以实现两端之间的双向通信，发送端和接收端都可以发送数据和接收响应信息。
PLC技术的实现主要依靠载波的传输特性和信号的数字化，其主要包括以下过程：1. 载波产生：在电力线路上，通过电容和电感实现高频信号的正弦波形式，并注入到电力线路中。
2. 载波传输：通过电力线路，载波信号向目标接收端传输。
当信号到达接收端后，可以通过解调电路将信号还原成原始数字信号。
3. 抗干扰性：因为在实际应用中，电力线路会受到多种干扰信号的影响，PLC技术需要具备强大的抗干扰能力，以确保数据传输的可靠性。
二、PLC技术的优点1. 易于实施：PLC技术可以利用现有的电力线路进行通信，因此不需要新建专用的通信设施，从而节省了成本，并且实现简单。
2. 传输速度快：由于电力线路的传输带宽大，使得PLC技术可以实现高速传输，较传统通信方式的速度更快。
3. 具有灵活性：PLC技术具有良好的灵活性，能够适应不同的应用环境和需求，因此市场需求广泛。
4. 可靠性好：PLC技术在实际应用中可以实现数据传输的可靠性，不会因为天气等外部因素而影响传输效果。
三、PLC技术的应用现状PLC技术已经被广泛应用于电力系统的各个领域，其主要包括以下应用场景：1. 电能计量：PLC技术可以实现电表与上位机之间的数据传输，从而实现电能的计量。
电力线载波技术
电力线载波技术（Power Line Carrier，PLC）是一种利用电力线作为传输媒介的通信技术。
它通过在电力线上加载高频信号，实现数据传输和通信。
电力线载波技术的工作原理是将数字信号调制成高频载波信号，然后通过耦合器将其耦合到电力线上。
这些载波信号在电力线上传播，并被接收器捕获和解调，还原为原始的数字信号。
电力线载波技术具有以下优点：
1. 无需额外的通信线路：利用已有的电力线进行通信，无需铺设额外的电缆或光纤，降低了成本。
2. 广泛的覆盖范围：电力线遍布城乡各地，因此电力线载波技术可以实现广泛的覆盖范围。
3. 易于实现：电力线载波技术可以利用现有的电力基础设施，无需进行大量的改造和建设。
4. 抗干扰能力强：电力线传输的信号受到的干扰相对较少，因为电力线本身具有屏蔽和滤波的作用。
然而，电力线载波技术也存在一些挑战和限制：
1. 噪声和干扰：电力线上存在各种噪声和干扰源，如电动机、电器设备等，可能会影响通信质量。
2. 带宽限制：电力线的带宽有限，因此电力线载波技术的传输速率相对较低。
3. 兼容性问题：不同的电力线载波设备可能存在兼容性问题，需要进行标准化和协调。
尽管存在一些挑战，电力线载波技术仍然在智能电网、家庭自动化、物联网等领域得到广泛应用。
随着技术的不断发展和改进，电力线载波技术的性能和可靠性将不断提高。
电力载波（PLC）通信技术的研究与应用作者：邱霞来源：《消费电子·理论版》2013年第12期摘要：文中阐述了国内外对于电力载波通信技术的研究现状以及电力载波通信技术的发展现状，对目前主要的电力载波通信技术的特点进行分析，探讨其主要的应用，并针对电力载波通信技术的发展现状，探讨电力载波通信技术的发展趋势及研究方向。
关键词：电力载波通信技术；应用；特点；研究；发展趋势中图分类号：TN913 文献标识码：A 文章编号：1674-7712 （2013） 24-0000-02电力载波通信技术在电力传输网络中，有着十分广泛的应用，他主要的技术原理是在进行信息的交换及数据的传递的过程中，传输的媒介是已有的配电网，20世纪20年代初期，电力载波通信技术诞生时主要用于电话信号的传输。
PLC是电力载波通信技术的简称，然而在广义上PLC技术包含的是两方面的内容，一个是简称为DLC的配电线路载波技术，这项技术主要是面向自动化的配电网络的，将面向进户及户内线路的技术简称为PLC，运用电力线路进行通信，能够避免重新进行线路的铺设，并且电力线路的覆盖范围相当的广泛，因此低压电力载波通信技术收到了越来越多得关注，本文就将结合电力载波通信技术的特点及其发展做出分析探讨。
一、电力载波通信技术的特点（一）电力载波通信具有时变性及随机性在电力网络中，低压的电力线路是直接面向用户的，用户在使用的过程中，接入的负载的种类及大小具有时变性及随机性，是难以进行正确的预测的，另一方面，低压的配电网络通常比较复杂，还经常会受到一些不可抗拒的自然因素的影响，这使得在进行低压电力载波通信时，需要面临很多的时变性及随机性的因素的影响，这对低压电力载波通信技术的发展造成了一定的影响。
（二）电力载波通信具有复杂的输入阻抗特性在理想的情况下，低压配电网络的输入阻抗是随着频率的增大而较小的，但是在实际的低压配电网络中，低压电力线路中的输入阻抗的变化并不是随着这一规律进行变化，其变化特性更加的复杂，造成这种现象的主要原因是在低压线路上，连接着各种各样的负载，这会与电力线路形成共振电路，并且共振电路的数量是众多的，在共振频率以及相接近的频率段上很容易形成低阻抗区域，并且电力线路上的负载接入与断开具有一定的随机性，这会造成输入阻抗会有较大幅度的变化，在低压电力线路上的不同的区域也具有不同的输入阻抗，其输入阻抗通常比较复杂。

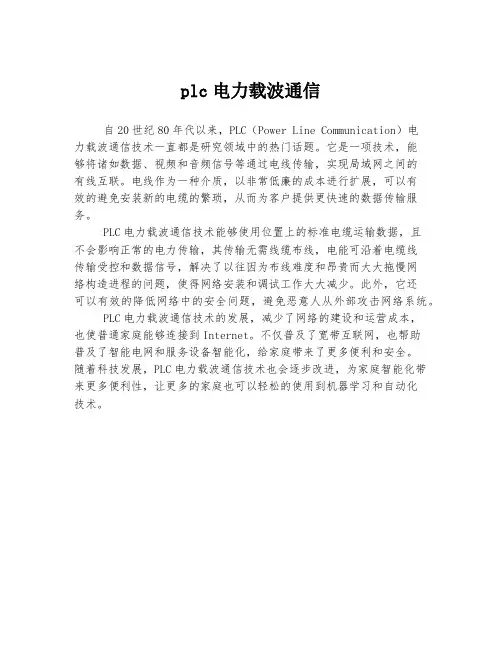

plc电力载波通信
自20世纪80年代以来，PLC（Power Line Communication）电
力载波通信技术一直都是研究领域中的热门话题。
它是一项技术，能
够将诸如数据、视频和音频信号等通过电线传输，实现局域网之间的
有线互联。
电线作为一种介质，以非常低廉的成本进行扩展，可以有
效的避免安装新的电缆的繁琐，从而为客户提供更快速的数据传输服务。
PLC电力载波通信技术能够使用位置上的标准电缆运输数据，且
不会影响正常的电力传输，其传输无需线缆布线，电能可沿着电缆线
传输受控和数据信号，解决了以往因为布线难度和昂贵而大大拖慢网
络构造进程的问题，使得网络安装和调试工作大大减少。
此外，它还
可以有效的降低网络中的安全问题，避免恶意人从外部攻击网络系统。
PLC电力载波通信技术的发展，减少了网络的建设和运营成本，
也使普通家庭能够连接到Internet。
不仅普及了宽带互联网，也帮助
普及了智能电网和服务设备智能化，给家庭带来了更多便利和安全。
随着科技发展，PLC电力载波通信技术也会逐步改进，为家庭智能化带来更多便利性，让更多的家庭也可以轻松的使用到机器学习和自动化
技术。
第1篇一、实验目的1. 了解电线载波技术的原理及特点。
2. 掌握电线载波通信系统的搭建方法。
3. 分析电线载波通信系统的性能，如传输速率、误码率等。
4. 熟悉电线载波通信技术在实际应用中的优势与不足。
二、实验原理电线载波技术（PLC，Power Line Communication）是利用电力线作为传输媒介，将数字或模拟信号进行调制、传输和接收的一种通信技术。
其主要原理是将信号调制到高频载波上，通过电力线传输，然后在接收端解调还原信号。
三、实验设备与材料1. 实验设备：PLC调制解调器、电源、电力线、示波器、频率计、计算机等。
2. 实验材料：调制信号源、解调信号源、滤波器、放大器等。
四、实验步骤1. 搭建实验电路：将PLC调制解调器、电源、电力线、示波器、频率计、计算机等设备连接起来，形成一个完整的电线载波通信系统。
2. 设置调制解调器参数：根据实验需求，设置调制解调器的载波频率、调制方式、波特率等参数。
3. 信号调制：将调制信号源产生的信号通过调制解调器进行调制，形成高频载波信号。
4. 信号传输：将调制后的信号通过电力线传输到接收端。
5. 信号解调：在接收端，通过解调信号源对接收到的信号进行解调，还原出原始信号。
6. 性能测试：使用示波器、频率计等仪器，测试通信系统的传输速率、误码率等性能指标。
7. 结果分析：对实验数据进行分析，总结电线载波通信技术的优缺点。
五、实验结果与分析1. 传输速率：实验中，调制解调器设置波特率为1Mbps，实际传输速率达到900kbps，说明电线载波通信技术具有一定的传输速率。
2. 误码率：在实验过程中，误码率控制在10%以内，说明通信系统的稳定性较好。
3. 抗干扰性：实验过程中，对电力线进行干扰，通信系统仍能保持较好的通信质量，说明电线载波通信技术具有一定的抗干扰能力。
4. 优势与不足：（1）优势：电线载波通信技术具有成本低、布线方便、无需额外架设网络等优点，适用于电力系统、智能家居等领域的通信。
国内外低压电⼒线载波通信应⽤现状分析国内外低压电⼒线载波通信应⽤现状分析1.概述电⼒线载波通信（PLC）是电⼒系统特有的、基本的通信⽅式。
早在20世纪20年代，电⼒载波通信就开始应⽤到10KV配电⽹络线路通信中，并形成了相关的国际标准和国家标准。
对于低压配电⽹来说，许多新兴的数字技术，例如扩频通信技术，数字信号处理技术和计算机控制技术等，⼤⼤提⾼和改善了低压配电⽹电⼒载波通信的可⽤性和可靠性，使得电⼒载波通信技术具有更加诱⼈的应⽤前景。
为此，美国联邦通信委员会FCC规定了电⼒线频带宽度为100~450kHZ；欧洲电⽓标准委员会的EN50065-1规定电⼒载波频带为3~148.5kHZ。
这些标准的建⽴为电⼒载波技术的发展做出了显著的贡献。
利⽤低压电⼒线来传输⽤户⽤电数据，实现及时有效收集和统计，是⽬前国内外公认的⼀个最佳⽅案。
低压电⼒线是最为⼴泛的⼀种通讯媒介⽹络，采⽤合适的技术充分⽤好这⼀现成的媒介，所产⽣的经济效益和⽣产效率是显⽽易见的。
在20世纪90年代，⼀些欧洲公司进⾏涉及电⼒线数据传输的试验，虽然最初实验效果好坏参半，通信技术的不断进步与互联⽹业务的蓬勃发展带动了电⼒线通信的显著增长。
在美国，弗吉尼亚州马纳萨斯市⾸次开始⼤范围部署PLC的服务，提供抄表、上⽹等业务，速率达到了10Mbps，费⽤为30美元/每⽉，在该地区已覆盖3.5万城市居民⽤户。
⽬前，摩托罗拉公司正在进⾏Powerline MU计划，该技术提⾼到⼀个新系统，摩托罗拉的系统只使⽤居民住宅⽅⾯的低压电⼒线传输，以减少天线效应。
摩托罗拉公司邀请美国⽆线电中继联盟参加与这些测试，甚⾄摩托罗拉在其总部安装了系统，初步结果⾮常乐观的展⽰了抗⼲扰特性。
该PLC技术仅⽤于最后电⽹分⽀向室内的⼀段进⾏数据传输，⽽信号通过⽆线电获取传到配电⽹节点，这就限制了从最后这⼀段到室内的信号对周围地区的⼲扰，实现了居民⽤户的电能数据采集。
在埃及，综合项⽬⼯程办公室（EOIP）部署了⼴泛的PLC技术应⽤在亚历⼭德⾥亚、法耶德和坦塔。
