高中物理电学原型实验典型例题讲解与详细解析

专题四 电学实验电学实验是高考实验考查的重点、热点内容。

试题注重联系实验操作的考查，如测量仪器的读数问题、实验线路的连线问题、电表和其他用电器的选择问题都是实验操作的仿真模拟，需要考生具 备良好的动手实践经验。

试题还注重实验数据的处理分析，如根据 实验数据画出图线，根据图线分析得出结论。

“设计和完成实验的能 力”在理科综合《考试说明》中指出的五个考试目标之一。

是近几年 高考物理实验题的命题趋向。

完整的设计一个实验，要经历多个环节，在实际考查中，一般不会考查全部环节，而是只考查其中的几个环节，有的题目给出条件和实验器材，要求阐述实验原理；有的给出实验电路图，要求领 会实验原理，确定需测物理量及计算公式；有的则要求考生根据操 作步骤及测定的物理量判断出实验原理……虽然考查方式不尽相 同，但目前高考中几乎所有的设计型实验题都有一个共同点，都以 不同方式或多或少的对实验原理作一定的提示，在给出实验器材的 前提下进行考查。

由于考查环节和要求的不同，题型也不尽相同，但较多的是选择、 填空、作图题。

在复习过程中，应对所学电学实验逐个理解实验原理、实验方法，比较不同实验的异同（如电路图、滑动变阻器和电表的连接） 不断充实自己的经验和方法，逐步达到能灵活运用已学知识解答新 的问题。

对于设计型实验题目要明确实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）哪些实验器材，应测量哪些物理量，如何编排实验步骤。

而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件。

（一）电学实验中所用到的基本知识在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。

它们所用到的原理公式为：R=U,E=U+Ir。

由此可见，对于电路中电压UI及电流I的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。

专题十六电学实验高考物理试题中，实验是必考内容，且近年来越来越受到重视．高考实验题除了对教材原有学生实验进行考查外，还把考查内容延伸到演示实验中，甚至拓展到迁移类实验、应用性实验、设计性实验以及“研究性学习”类实验．要求学生利用所学知识，对实验仪器或实验方法重组，将教材中的学生实验和演示实验的实验原理、实验方法迁移到情景新颖的实验中去．高考物理实验题具有以下几个特点：1．重视对实验操作能力的考查．如实验步骤的排序、纠错；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择；实物连线和运用图象与表格分析处理实验数据；实验结论的总结及误差分析；实验方案的改进创新等．2．重视对基本仪器的读数、构造原理、重要实验方法及电学实验中的故障分析的考查，如游标卡尺、螺旋测微器、多用电表等的读数．3. 设计性实验是考查的热点．在近几年的各地高考中设计性的实验题比较多，此类实验能够综合考查考生创造性地应用已学知识、方法、原理，灵活处理陌生实验问题的能力，要求学生有较高的知识迁移能力、实验设计能力．4．电学实验在高中阶段所占比例较大，是实验考查的重点，各地高考实验题中必有电学实验题．对物理实验的考查通常是以独立题型出现，在高考中实验试题的命题一般是一个力学实验和一个电学实验．一个以考查演示实验或基本实验的基础实验知识、基本实验技能为主；另一个一般以考纲要求的基本实验为载体进行必要的改进和创新，考查考生对基本实验的理解能力、迁移能力和创新能力．预测高考电学实验题：以电流、电压的测量为基本测量的设计性电学实验，涉及实验电路和方法的设计、实验原理的迁移、实验器材的选择、电路实物连线及图象法处理实验数据等，分值较多，能力要求较高，命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等．知识点一、测量读数类仪器使用1．电流表、电压表(1)电流表、电压表使用时量程选择的规则:根据被测电流或电压值的大小选择量程.测量时最好使指针偏转超过所选量程的2/3,至少超过1/2.在不知道被测电流或电压大小的情况下,应选用电表的较大量程,然后再根据指针偏转情况选取合适的量程.(2)读数方法:读数时应使视线垂直于刻度盘表面.凡仪器最小刻度是10分度的,要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字);凡仪器最小刻度不是10分度的,只要求读到最小刻度所在的这一位,不再往下估读.2．电阻箱电阻箱是按照各个数量级上指针的对应数值读数的,指针必须指向某一个确定的数值,不能在两个数值之间,因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的,不再向下估读．如图所示的电阻箱的阻值为84580.2 Ω.3．多用电表(1)使用多用电表测电压、电流时，应根据选择的量程确定最小刻度值，然后读数．(2)使用欧姆挡时，注意以下几个方面：①用多用电表测电阻时,测量前应根据估计的阻值选用适当的挡位.由于欧姆挡刻度的非线性,使用欧姆挡测电阻时,表头指针偏转过大或过小都有较大误差,通常只使用表盘中间一段刻度范围为测量的有效范围,否则要变换倍率.②每更换一次倍率，都要重新进行欧姆调零.③由于欧姆挡表盘刻度不均匀,难于估读,测量结果只需取两位有效数字.计数时不要忘记乘上相应挡位的倍率.④测量时待测电阻要跟其他元件和电源断开.⑤多用电表使用完毕后,应将选择开关拨离欧姆挡,旋至OFF挡或交流电压最高挡上.特别提醒：要区分开“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝．“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．知识点二、电学实验1．电路设计及仪器选取原则正确地选择仪器和设计实验电路,有一定的灵活性,应遵循以下几个基本原则:(1)正确性．(2)安全性．(3)方便性．(4)精确性．2．“伏安类”实验中电流表的内、外接法【特别提醒】在R V、R A均不知的情况下,可采用试触法.如图所示,分别将a端与b、c接触,如果前后两次电流表示数比电压表示数变化明显,说明电压表分流作用大,应采用内接法;如果前后两次电压表示数比电流表示数变化明显,说明电流表分压作用大,应采用外接法.3．滑动变阻器的接法(1)若符合下列情况之一,则滑动变阻器必须接成分压式.①要求电表能从零开始读数;②要求电表能有较大的调节范围;③当待测电阻R x≫R(滑动变阻器的最大阻值)时.(2)当待测电阻R x≪R(滑动变阻器的最大阻值)时,既可接成分压式、也可接成限流式.知识点三、实验误差1．偶然误差和系统误差从性质和来源看,误差分为偶然误差和系统误差两种.(1)偶然误差是由各种偶然因素对实验者、测量仪器、被测物理量的影响而产生的误差.减小偶然误差的方法就是通过多次测量求平均值.(2)系统误差是由于仪器本身不精确,或实验方法粗略或实验原理不完善而产生的.要减小系统误差,必须校准仪器,或改进实验方法,或完善实验原理.2．有效数字(1)测量既然总有误差,测量的数值就只能是近似数,如“174.2 mm”最末的一位数字“2”是不可靠数字,但它仍有意义不能舍,因为它代表了一个大概数量关系,比如这里174.2与174.8相比是接近174还是175就显而易见了.像174.2 mm这种带一位不可靠数字的近似数字叫有效数字,有效数字的最后一位为误差所在位.在实验中,测量时要按有效数字的规则来读数.(2)确定有效数字时，应注意以下问题：①有效数字的位数与小数点的位置无关.有效数字的位数与单位无关.②关于“0”在有效数字中的特殊性:0在前时,从左往右数第一个不为零的数字才是有效数字.0在后时,计入有效数字.③乘方不算有效数字;比如3.020×10－3 m/s中的－3不是有效数字,10也不是.3．减小实验误差的方法(1)多次测量求平均值．(2)累积法．(3)图象法．知识点四、创新实验1.创新实验方案的设计,一般应遵循以下四条原则(1)科学性原则．(2)可靠性原则．(3)方便性原则．(4)准确性原则．2．设计性实验的设计思路知识点五、控制电路的设计技巧1．滑动变阻器控制电路的方式有分压式和限流式两种，下列几种情况必须选用分压式接法：(1)要求被控制电路的电流(或电压)从零开始可连续调节时(如：测绘导体的伏安特性曲线等实验)；(2)被控制电路的电阻R L远大于滑动变阻器的最大值R0时；(3)实验要求的电压变化范围较大(或要求测量多组数据)时；(4)若采用限流式接法，电路中实际电压(或电流)的最小值仍超过电表或电器的额定值时．2．若测量电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且被控制电路的电阻R L 与滑动变阻器的最大值R0接近或R L略小于R0，则应该采用限流式接法．测定电源的电动势和内阻实验必须采用限流式接法．知识点六、电学仪器的选择技巧电学实验器材和电路选择的原则是安全、精确和方便，器材的选择与实验所用的电路密切相关，因此在选择器材前首先要根据实验目的和实验原理设计测量精确、安全可靠、操作方便的实验电路，再根据实验电路的需要选择器材．具体如下：1．电源的选择：一般可以根据待测电阻的额定电流或额定电压选择符合需要的直流电源．2．电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针摆动的幅度较大，一般应使指针能达到半偏左右，以减小读数的偶然误差，提高精确度．3．变阻器的选择：所选用的变阻器的额定电流应大于电路中通过变阻器的最大电流，以确保变阻器的安全；为满足实验中电流变化的需要和调节的方便，在分压式接法中，应选用电阻较小而额定电流较大的变阻器，在限流式接法中，变阻器的阻值不能太小．高频考点一基本仪器使用与读数电学实验中的“两尺”与“三表”(1)游标卡尺(2)螺旋测微器(千分尺)读数方法：①测量值＝固定刻度读数＋0.01 mm×可动刻度读数(一定要估读)．②读数时，要注意固定刻度上半毫米刻度线是否已经露出．(3)电流表和电压表(4)多用电表(欧姆表)①使用a．机械调零：检查表针是否停在左端的“0”位置；b．选取适当倍率挡；c．欧姆调零：两表笔相接，检查表针是否停在右端的“0”位置；d．把两表笔分别与待测电阻两端相接，欧姆表的读数乘以倍率即被测电阻的阻值；e．实验结束后，将表笔拔出，并将选择开关旋至OFF挡或交流电压最高挡．②注意事项a．测量电阻时，待测电阻要与其他电路元件断开，两手不要接触待测电阻两端；b．选择好倍率挡后要进行欧姆调零，且每换一次倍率挡要“调零”一次；c．测量电阻时，若指针偏角过小，换较大倍率挡；若指针偏角过大，换较小倍率挡；d．读数＝示数×倍率．例1．下面各图均是用游标卡尺测量时的示意图，图甲中游标卡尺为50分度，图乙为20分度游标卡尺，图丙为10分度游标卡尺，它们的读数分别为__________；________；________.【解析】在图甲中，主尺读数为42 mm，游标尺上第5条刻度线与主尺上的一条刻度线对齐，由于卡尺是50分度的，所以读数为42 mm＋5×0.02 mm＝42.10 mm；在图乙中，主尺读数为63 mm，游标尺上第6条刻度线与主尺上的一条刻度线对齐，由于卡尺是20分度的，所以读数为63 mm＋6×0.05 mm＝63.30 mm；在图丙中，主尺读数为29 mm，游标尺上第8条刻度线与主尺上的一条刻度线对齐，由于卡尺是10分度的，所以读数为29 mm＋8×0.1 mm＝29.8 mm.【答案】42.10 mm63.30 mm29.8 mm【变式探究】如图所示为电压表和电流表的刻度盘示意图，指针位置分别如图甲、乙所示．(1)若使用的是0～3 V量程的电压表，读数为________V．若使用的是0～15 V量程的电压表，读数为________V.(2)若使用的是0～0.6 A量程的电流表，读数为________A．若使用的是0～3 A量程的电流表，读数为________A.【解析】对于电压表，当选取0～3 V量程时，每小格为0.1 V，读数为1.68 V，当选取0～15 V量程时，每小格为0.5 V，读数为8.4 V；对于电流表，当选取0～0.6 A量程时，每小格为0.02 A，读数为0.46 A，当选取0～3 A量程时，每小格为0.1 A，读数为2.30 A.【答案】(1)1.688.4(2)0.46 2.30【举一反三】(1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：①将K旋转到电阻挡“×100”的位置．②将插入“＋”、“－”插孔的表笔短接，旋动部件________(选填“C”或“D”)，使指针对准电阻的“0”刻度线．③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图甲所示．为使测量比较精确，应将选择开关旋到________(选填“×1”、“×10”、“×1 k”)的倍率挡位上，并重新调零，再进行测量．(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为E、内阻为r，R0为调零电阻，R g 为表头内阻，电路中电流I与待测电阻的阻值R x的关系式为________；(3)某同学想通过多用电表中的欧姆挡去测量一量程为3 V的电压表内阻．该同学将欧姆挡的选择开关拨至“×1 k”的倍率挡，并将红、黑表笔短接调零后，应选用图中________(选填“A”或“B”)方式连接．在进行了正确的连接、测量后，欧姆表的读数如图甲所示，读数为______ Ω，这时电压表的读数为如图乙所示．若该欧姆挡内阻为24 kΩ，则可算出欧姆挡内部所用电池的电动势为______V(计算结果保留两位有效数字)．【解析】(1)②将插入“＋”、“－”插孔的表笔短接，旋动部件D，使指针对准电阻的“0”刻度线；③指针偏转角度过大，说明所选挡位太大，应换“×10”挡．(2)根据图乙，多用电表测电阻的原理是闭合电路欧姆定律，则有：I＝ER g＋R0＋R x＋r.(3)欧姆表的正极插孔与内部电源的负极相连，与电压表构成一闭合回路，电流从负极流出，进入电压表的正极，所以选择图A正确；欧姆表的读数为：30×1 kΩ＝30 kΩ，电压表的读数为：1.60 V．由题意知欧姆表的内阻为24 kΩ，与电压表的内阻30 kΩ串联，由欧姆定律可知：E＝I(R＋r)＝1.6030 000×(2.4×104＋3×104) V≈2.9 V.【答案】(1)D“×10”(2)I＝ER g＋R0＋R x＋r(3)A30 k 2.9高频考点二以测电阻为核心的电学实验1．最常用的电阻测量方法(1)“伏安法”有电压表、电流表且电表量程恰当时选择“伏安法”．(2)“安安法”电压表不能用或没有电压表的情形下，若知道电流表内阻，可以将电流表当作电压表使用，即选择“安安法”．(3)“伏伏法”电流表不能用或没有电流表的情况下，若知道电压表内阻，可以将电压表当作电流表使用，即选择“伏伏法”．(4)“伏安加R法”在运用伏安法测电阻时，由于电压表或电流表的量程太小或太大，为了满足安全、精确的要求，加保护电阻的方法就应运而生，“伏安加R法”又叫做“加保护电阻法”．(5)滑动变阻器限流式、分压式接法的选择①当题中要求负载上电压或电流从零开始调节时，应采用分压式接法；②当题中要求测量精确度高且调节范围大时，一般用分压式接法；③当滑动变阻器的总电阻比待测电阻阻值的一半还小时，一般用分压式接法；④负载电阻的阻值小于滑动变阻器的总电阻或相差不多，且电压、电流不要求从零可调时，一般用限流式接法；⑤两种接法均可使用时，优先用限流式接法(节能)．(6)电表的“三用”：如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”．2．最为精确的电阻测量方法——等效替代法(1)电流等效替代(2)电压等效替代3．电表内阻测量最常用的方法——半偏法(1)用半偏法测电流表内阻，如图所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R测<R 真．(2)若测电压表内阻，如图所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，且R测>R真.例2．某实验小组利用提供的器材测量某种电阻丝(电阻约为20 Ω)材料的电阻率．他们首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱a和b上，在电阻丝上夹上一个与接线柱c相连的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度．可供选择的器材还有：电池组E(电动势为3.0 V，内阻约1 Ω)；电流表A1(量程0～100 mA，内阻约5 Ω)；电流表A2(量程0～0.6 A，内阻约0.2 Ω)；电阻箱R(0～999.9 Ω)；开关、导线若干．他们的实验操作步骤如下：A．用螺旋测微器在三个不同的位置分别测量电阻丝的直径d；B．根据提供的器材，设计并连接好如图甲所示的电路；C．调节电阻箱使其接入电路中的电阻值最大，闭合开关S；D．将金属夹夹在电阻丝上某位置，调节电阻箱接入电路中的电阻值，使电流表满偏，记录电阻箱的电阻值R和接入电路的电阻丝长度L；E．改变金属夹与电阻丝接触点的位置，调节电阻箱接入电路中的电阻值，使电流表再次满偏．重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L.F．断开开关，拆除电路并整理好器材．(1)小明某次用螺旋测微器测量电阻丝直径时其示数如图乙所示，则这次直径的测量值d ＝________mm ；(2)实验中电流表应选择________(选填“A 1”或“A 2”)；(3)小明用记录的多组电阻箱的电阻值R 和对应的接入电路中电阻丝长度L 的数据，绘出了如图丙所示的R －L 关系图线，图线在R 轴的截距为R 0，在L 轴的截距为L 0，再结合测出的电阻丝直径d ，可求出这种电阻丝材料的电阻率ρ＝________(用给定的物理量符号和已知常数表示)．【解析】(1)由图示螺旋测微器可知，固定刻度是0.5 mm ，可动刻度是22.6×0.01 mm ＝0.226 mm ，金属丝直径d ＝0.5 mm ＋0.226 mm ＝0.726 mm.(2)电路中最大电流约为I ＝ER 电阻丝＋r ＝320＋1 A≈0.14 A ，不到0.6 A 的四分之一，如果使用电流表A 2实验误差较大，因此电流表应选A1.(3)由实验步骤可知，外电路电阻不变，由串联电路特点可知，外电路总电阻R 总＝R ＋R 电阻丝＝R ＋ρL S＝R ＋ρL π(d 2)2＝R ＋ρ4L πd 2， 由题图丙可知，当电阻丝接入电路的长度为零时，电路总电阻R 总＝R 0，则R ＋ρ4L πd 2＝R 0，R ＝R 0－ρ4L πd 2，图象斜率的绝对值|k |＝R 0L 0＝4ρπd 2，则电阻率ρ＝πd 2R 04L 0. 【答案】(1)0.726(0.725～0.727) (2)A 1 (3)πd 2R 04L 0【变式探究】待测电阻R x 的阻值约为20 Ω，现要测量其阻值，实验室提供器材如下：A ．电流表A 1(量程为150 mA ，内阻约为10 Ω)B ．电流表A 2(量程为20 mA ，内阻r 2＝30 Ω)C ．电压表V(量程为15 V ，内阻约为3 000 Ω)D ．定值电阻R 0＝100 ΩE ．滑动变阻器R 1，最大阻值为5 Ω，额定电流为1.0 AF ．滑动变阻器R 2，最大阻值为5 Ω，额定电流为0.5 AG ．电源，电动势E ＝4 V(内阻不计)H ．电键S 及导线若干(1)为了使电表调节范围较大，测量准确，测量时电表读数不小于其量程的三分之一，请从所给的器材中选择合适的实验器材：__________________________(均用器材前对应的序号字母填写)；(2)根据你选择的实验器材，请你在虚线框内画出测量R x 的最佳实验电路图并标明元件符号；(3)待测电阻的表达式为R x ＝____________，式中各符号的物理意义为___________________________________________．【解析】(1)由于电源电动势为4 V ，电压表V 量程为15 V ，测量中电压表示数达不到其量程的三分之一，故电压表不能使用；可将电流表A 2与定值电阻R 0串联当作电压表与电流表A 1配合使用，用伏安法测量待测电阻阻值，由于改装的电压表内阻已知，故电流表A 1采用外接法，改装的电压表量程为20 mA×130 Ω＝2.6 V ，两个滑动变阻器最大阻值均为5 Ω，无法起到限流作用，故滑动变阻器采用分压式接法；此时考虑到干路最小电流约为0.8 A ，故滑动变阻器只能选择R 1，经过估算当电流表A 1满偏时，电流表A 2也正好满偏，非常匹配，满足电表读数不小于其量程的三分之一．故器材选择ABDEGH.(2)如图所示(3)待测电阻R x ＝I 2(r 2＋R 0)I 1－I 2，其中，I 1、I 2分别为A 1和A 2的示数，R 0与r 2分别为定值电阻和A 2内阻的阻值．【答案】(1)ABDEGH (2)见解析图 (3)I 2(r 2＋R 0)I 1－I 2 I 1、I 2分别为A 1和A 2的示数，R 0与r 2分别为定值电阻和A 2内阻的阻值【举一反三】某同学利用右图所示电路测量量程为2.5 V 的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R (最大阻值99 999.9 Ω)，滑动变阻器R 1(最大阻值50 Ω)，滑动变阻器R 2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．实验步骤如下①按电路原理图连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据电路图将下图中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A．100 μA B．250 μAC．500 μA D．1 mA【解析】(1)本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R1可减小实验误差．(2)滑动变阻器为分压式接法，连接实物电路如图所示：(3)电压表和电阻箱串联，两端电压分别为2.00 V和0.50 V，则R V＝4R＝2 520 Ω.(4)电压表的满偏电流I g＝UR V＝2.52 520A≈1 mA，故选项D正确．【答案】(1)R1(2)见解析图(3)2 520(4)D 高频考点三测量电源电动势和内阻1．电源电动势和内阻的测量方法任何一种实验方法．一定要紧扣闭合电路欧姆定律E＝U＋Ir，而最关键的是看电路中如何测量出路端电压U和电路中的总电流I，这也是命题专家命题时的入手点．2．数据处理利用图象得出电动势和内阻是常见的方法，对于不同的电路设计，在作图象时都要画出倾斜直线，即得到有关电动势和内阻的一次函数关系，再利用图象中的斜率与截距求解．当电流表或电压表量程不符合实验要求时，要考虑改装电表进行测量，所以有时也会用两个电流表或两个电压表来进行测量．例3．某物理兴趣实验小组的同学为了测量电动势约为3 V的某电源的电动势和内阻，实验室可供选择的实验器材如下．A．电压表V1(0～3 V，R V1＝10 kΩ)B．电压表V2(0～15 V，R V2＝50 kΩ)C．电流表A1(0～3 mA，R g＝100 Ω)D．电流表A2(0～3 A，内阻约为0.5 Ω)E．滑动变阻器R1(0～10 Ω)F．滑动变阻器R2(0～1 000 Ω)G．定值电阻R3＝0.5 ΩH．定值电阻R4＝10 ΩI．开关S以及导线若干回答下列问题：(1)在设计本实验时，为了减小实验误差，电压表应选______(填器材前的序号)，为了操作方便，滑动变阻器应选________(填器材前的序号)，通过分析可知电流表A1的量程太小、电流表A2的量程太大，该小组的同学想将电流表A 1改装成量程合适的电流表，则应将电流表A 1与定值电阻________(填器材前的序号)________(填“串”或“并”)联，改装后的电流表的量程应为________A ；(2)请设计合适的电路图测量电源的电动势和内阻，画在如图甲所示的虚线框内；(3)该实验小组的同学利用所设计的电路得到多组数据，以电流表A 1的示数为横坐标、电压表的示数为纵坐标建立坐标系，并将各组数据描绘在该坐标系中，得到的U －I 图象如图乙所示，则该电源的电动势E ＝________V ，内阻r ＝________Ω.(结果保留两位小数)【解析】(1)电源的电动势约为3 V ，电压表应选A ，为方便实验操作，滑动变阻器应选E ，它的阻值范围是0～10 Ω，电路中最小电流约为0.3 A ，为了扩大电流表A 1的量程，应与A 1并联一个小电阻R 3，改装电流表的满偏电流I ＝I g ＋I g R g R 3＝0.003 A ＋3×10－3×1000.5A ＝0.603 A ； (2)电路图如图所示；(3)分析可知，改装后电流表的量程是电流表A 1量程的201倍，图线在纵轴上的截距等于电源的电动势，由题图乙读出电源的电动势为E＝2.96 V，图线斜率的绝对值表示电源内阻r，故r＝2.96－2.12201×2.5×10－3Ω＝1.67 Ω.【答案】(1)A E G并0～0.603(2)见解析图(3)2.96 1.67【变式探究】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1＝1.0 kΩ，电阻R1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻．①按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是________导线断开．②排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图．由I1－I2图象得到电池的电动势E＝________V，内阻r＝________Ω.【解析】①用多用电表的电压挡测U ab≠0，说明两表笔与电源两极间为通路，问题出在a、b′之间的含有电键的电路部分；若U aa′≠0，说明aa′导线断路，若U aa′＝0，说明导线bb′断开．②由于I2≫I1，故可将I2视为干路电流，则有I1(R1＋r1)＝E－I2(r＋R0)则I1＝ER1＋r1－r＋R0R1＋r1·I2，故从图线的截距和斜率可求得E＝1.4 V，r＝0.5 Ω。

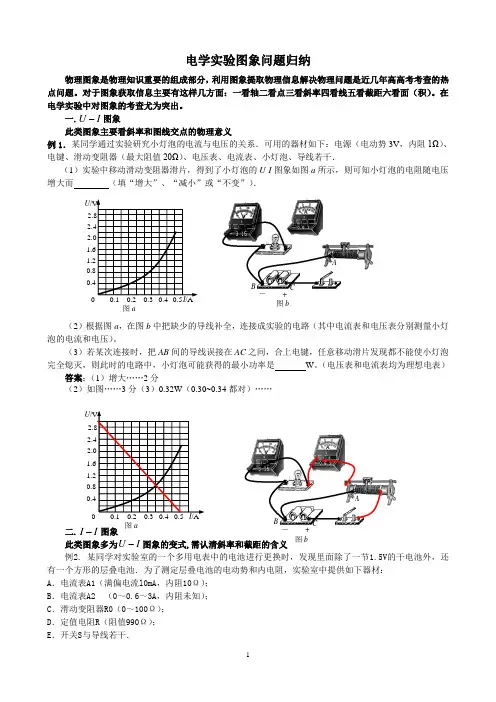

电学实验图象问题归纳物理图象是物理知识重要的组成部分，利用图象提取物理信息解决物理问题是近几年高高考考查的热点问题。

对于图象获取信息主要有这样几方面：一看轴二看点三看斜率四看线五看截距六看面（积）。

在电学实验中对图象的考查尤为突出。

一.I U -图象此类图象主要看斜率和图线交点的物理意义例1．某同学通过实验研究小灯泡的电流与电压的关系．可用的器材如下：电源（电动势3V ，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．（1）实验中移动滑动变阻器滑片，得到了小灯泡的U -I 图象如图a 所示，则可知小灯泡的电阻随电压增大而 （填“增大”、“减小”或“不变”）．（2）根据图a ，在图b 中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。

（3）若某次连接时，把AB 间的导线误接在AC 之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是 W 。

（电压表和电流表均为理想电表）答案：（1）增大……2分（2）如图……3分（3）0.32W （0.30~0.34都对）……二.I I -图象此类图象多为I U -图象的变式,需认清斜率和截距的含义例2. 某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V 的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材： A ．电流表A1（满偏电流l0mA ，内阻10Ω）； B ．电流表A2 （0～0.6～3A ，内阻未知）； C ．滑动变阻器R0（0～100Ω）； D ．定值电阻R （阻值990Ω）； E ．开关S 与导线若干． U图aA B C － +图bU图a A B C － + 图b（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在图中完成实物连线（2）该同学根据上述设计的实验电路测出多组数据，绘出如图所示的I1一I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可似得到被测电池的电动势E=______V，内阻r=______Ω．（保留两位有效数字）三.RU 11-图象 根据闭合电路欧姆定律导出斜率和截距的含义例3.某同学利用DIS ，定值电阻0R 、电阻箱1R 等实验器材测量电池a 的电动势和内阻，实验装置如图1所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R ，用电压传感器测得端电压U ，并在计算机上显示出如图2所示的1/1/U R -关系图线a ，重复上述实验方法测量电池b 的电动势和内阻，得到图2中的图线b.（1）由图线a 可知电池a 的电动势a E =______V ，内阻a r =____Ω。

12 电学物理实验1 用描迹法画出电场中平面上等势线实验所用的电流表是零刻度在中央的电流表，在实验前应先测定电流方向与指针偏转方向的关系：将电流表、电池、电阻、导线按图1或图2 连接，其中R 是阻值大的电阻，r 是阻值小的电阻，用导线的a 端试触电流表另一端，就可判定电流方向和指针偏转方向的关系。

该实验是用恒定电流的电流场模拟静电场。

与电池正极相连的A 电极相当于正点电荷，与电池负极相连的B 相当于负点电荷。

白纸应放在最下面，导电纸应放在最上面（涂有导电物质的一面必须向上），复写纸则放在中间。

2 伏安法测电阻1伏安法测电阻有a 、b 两种接法，a 叫(安培计)外接法，b 叫（安培计）内接法。

外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。

如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a 点，而将右端第一次接b 点，第二次接c 点，观察电流表和电压表的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。

（这里所说的变化大，是指相对变化，即ΔI /I 和ΔU/U ）。

（1）滑动变阻器的连接滑动变阻器在电路中也有a 、b 两种常用的接法：a 叫限流接法，b叫分压接法。

分压接法被测电阻上电压的调节范围大。

当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。

用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

（2）实物图连线技术无论是分压接法还是限流接法都应该先把伏安法部分接好；对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处）。

对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的情况，将伏安法部分接入该两点间。

高中物理电学实验讲义（精简版）前言：既然是讲电学实验，自然都离不开电表的使用，所以，我们打破教材、教辅常规顺序，从电表的内部结构和工作原理开始，由浅入深逐节讲解近些年高考试题中涉及的电学系列实验知识要点，并将实验结论、误差的产生和控制等复杂的逻辑推理过程尽量归纳为公式、模板或口诀的形式予以简化，并烂熟于心，以便同学们在答题时，提高解题效率，减少不必要的思考和推导过程。

另外，在每一小节单元模块后都附有近十年全国高考实验真题索引，以便于同学们对照学习或自我检查测试。

一、电表的改装1.电表的内部结构及工作原理我们在实验室中使用的电表，如：电流表（安培表）、电压表（伏特表）都是由量程较小的电流表（又称表头G）经过改装而来。

表头G的内部结构主要由两块永久磁铁、金属线圈、螺旋弹簧、指针和表盘等构成。

其工作原理是利用通电金属线圈在磁场中受到安培力的作用发生旋转而制成。

2．表头G的三个参数之间的关系表头的三个参数是指表头线圈电阻Rg 、满偏电流Ig和满偏电压Ug。

三者的关系符合欧姆定律，即：Ig=Ug/Rg3.将小量程的表头G改装为大量程的电流表（安培表）若使扩大后的电流表量程为原来表头满偏电流的n倍（即：n=I/ Ig），则必须给表头G并联．．一个小电阻R来分流多余的电流I R, 如下图。

由并联电路的特点，知：Ig*Rg=（I-Ig）*R又 n=I/ Ig所以，解得：R= Rg/（n-1）…………………公式①（必须熟记）4.将小量程的表头G改装为大量程的电压表（伏特表）若使扩大后的电压表量程为原来表头满偏电压的n倍（即：n=U/Ug），则必须给表头G 串联．．一个大电阻R来分担多余的电压U R,如图：由串联电路的特点，知：U = Ug +（Ug /Rg）*R又 n=U/ Ug所以，解得：R=（n-1）Rg…………………公式②（必须熟记）以上公式①、②很重要，也很好记。

口诀：并小串大（必须熟记）（附：关于“电表改装”相关高考题，如：2019全国Ⅰ卷23题；2018全国Ⅱ卷22题；2016海南卷12题；2015全国Ⅰ卷23题；2013全国Ⅱ卷23题；2010北京卷21题）5.将小量程的表头G改装为欧姆表欧姆表的内部结构是由小量程的电流表表头G、定值电阻R（起保护电路作用）、滑动变阻器R，以及电池等构成。

电学实验练习题例 1、用伏安法测量一个定值电阻的器材规格如下：待测电阻Rx（约 100 Ω）; 直流电流表（量程 0~10 mA、内阻 50 Ω）;直流电压表（量程 0~3 V、内阻 5 k Ω）; 直流电源（输出电压4 V、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A）；开关1 个，导线若干 .根据器材的规格和实验要求画出实验电路图.【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x＜RA R ，故电流表应采用外接法. 在控制电路中，若采v用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min=RER A Rx=24 mA＞10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法. 如图10-5图所1示0-5. 例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值Rx，现有如下器材：读数不准的电流表A、定值电阻R0、电阻箱R1、滑动变阻器R2、单刀单掷开关 S1、单刀双掷开关S2、电源和导线。

⑴画出实验电路图，并在图上标出你所选用器材的代码。

⑵写出主要的实验操作步骤。

【解析】⑴实验电路如右图所示（此法俗称”替代法”）。

⑵①将 S2 与 Rx相接，记下电流表指针所指位置。

②将S2 与R1 相接，保持 R2 不变，调节 R1 的阻值，使电流表的指针指在原位置上，记下R1 的值，则 Rx＝R1。

例3、用以下器材测量一待测电阻Rx 的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻 r1＝750Ω；电压表 V2，量程为 5V，内阻 r2＝2500Ω；滑动变阻器R，最大阻值约为100Ω；）单刀单掷开关K，导线若干。

测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx 的一种实验电路原理图。

【解析】如图所示(用已知内阻的电压表代替电流表)例4 用以下器材测量一待测电阻的阻值。

高中物理【电学实验基础】典型题1．如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是________．A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C ．当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝R A 2，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．2．写出如图所示的游标卡尺和螺旋测微器的读数：(1)游标卡尺的读数为________mm ；(2)螺旋测微器的读数为________mm.解析：(1)由图甲所示游标卡尺可知，主尺示数是1.0 cm ＝10 mm ，游标尺示数是0×0.05 mm ＝0.00 mm ，游标卡尺示数为10 mm ＋0.00 mm ＝10.00 mm.(2)由图乙所示螺旋测微器可知，固定刻度示数为3.5 mm ，可动刻度示数为35.3×0.01 mm ＝0.353 mm ，螺旋测微器示数为3.5 mm ＋0.353 mm ＝3.853 mm.答案：(1)10.00 (2)3.8533．如图甲所示为某次测量时电压表的刻度盘的情形，若当时使用的是该表的0～3 V 量程，那么电压表读数为________V ，若当时使用的是该表的0～15 V 量程，那么电压表读数应为________V ；如图乙所示的电阻箱的读数为________Ω.解析：0～3 V 量程最小刻度是0.1 V ，要向下估读一位，读1.15 V(由于最后一位是估读的，有偶然误差，读成1.14～1.16 V 都算正确).0～15 V 量程最小刻度为0.5 V ，只要求读到0.1 V 这一位，所以读5.7 V(5.6～5.8 V 都算正确)．图乙中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率，从最高位依次往下读，即可得到电阻箱的读数为84 580.2 Ω.答案：1.15(1.14～1.16均可) 5.7(5.6～5.8均可) 84 580.24．有一只满偏电流I g ＝5 mA ，内阻R g ＝400 Ω的电流表G .若把它改装成量程为10 V 的电压表，应________联一个________Ω的分压电阻，该电压表的内阻为________Ω；若把它改装成量程为3 A 的电流表，应________联一个________Ω的分流电阻，该电流表的内阻为________Ω.解析：改装成电压表时应串联一个分压电阻．由欧姆定律得U ＝I g (R g ＋R 1)，分压电阻R 1＝U I g －R g ＝105×10－3Ω－400 Ω＝1 600 Ω，该电压表内阻R V ＝R g ＋R 1＝2 000 Ω.改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g ＝(I －I g )R 2.分流电阻R 2＝I g I －I g R g ＝5×10－3×4003－5×10－3 Ω＝0.668 Ω.该电流表内阻R A ＝R 2R g R 2＋R g＝I g R g I ＝0.667 Ω. 答案：串 1 600 2 000 并 0.668 0.6675．某同学用伏安法测定待测电阻R x 的阻值(约为10 k Ω)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1 V ，内阻约10 k Ω)B ．电压表(量程0～10 V ，内阻约100 k Ω)C ．电流表(量程0～1 mA ，内阻约30 Ω)D ．电流表(量程0～0.6 A ，内阻约0.05 Ω)E．电源(电动势1.5 V，额定电流0.5 A，内阻不计)F．电源(电动势12 V，额定电流2 A，内阻不计)G．滑动变阻器R0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x阻值的实验电路图．(3)________其真实值(填“大于”“小于”或“等于”)，原因是______________________.解析：(1)若电源选用E，则通过R x的最大电流为0.15 mA，两个电流表均无法准确测量，故电源应选用F.由此可知电路中的最大电流约为1.2 mA，故电流表选用C．电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B．(2)因为待测电阻阻值较大，所以电流表应采用内接法．滑动变阻器的阻值范围很小，应采用分压接法，实验电路图如图所示．(3)因为电流表采用内接法，电压表测出的电压为R x与电流表串联后两端电压，U测>U实，而R＝UI，所以R测>R实．答案：(1)B C F(2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6．用一段长80 cm的金属丝做“测定金属的电阻率”的实验．(1)用多用电表粗测电阻丝的电阻，测量值约为6.0 Ω.(2)用螺旋测微器测量金属丝的直径，结果如图甲所示，由此可知金属丝直径的测量结果为________mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A ．直流电源(电动势约为4.5 V ，内阻很小)B ．电压表(量程3 V ，内阻约3 k Ω)C ．电压表(量程15 V ，内阻约15 k Ω)D ．电流表(量程0.6 A ，内阻约0.125 Ω)E ．电流表(量程3 A ，内阻约0.025 Ω)F ．滑动变阻器(阻值范围0～15 Ω，最大允许电流1 A)G ．滑动变阻器(阻值范围0～200 Ω，最大允许电流2 A)H ．开关、导线若干要求操作简便且能保证测量准确度，在供选择的器材中，电流表应选择________，电压表应选择________，滑动变阻器应选择________．(均填字母代号)(4)根据上面选择的器材，在图乙中完成实验电路的连接．解析：(2)螺旋测微器固定刻度读数为0.5 mm ，可动刻度的读数为0.01×43.4 mm ＝0.434 mm ，所以最终读数为：0.5 mm ＋0.434 mm ＝0.934 mm ，因为需要估读，故0.932～0.936 mm 均可．(3)选择电表时，要使指针偏转尽量大一些，在其满刻度的23左右偏转比较准确，故电压表选择B ，电流表选择D ，待测电阻6 Ω 左右，为了便于调节，因此选择阻值范围0～15 Ω的滑动变阻器F 即可．(4)待测电阻较小，因此滑动变阻器应采用限流接法，电流表应采用外接法，其实物图如图所示．答案：(2)0.934(0.932～0.936均可)(3)D B F(4)见解析图7．某实验小组要精确测定一个额定电压为3 V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为300 Ω，电学符号与小灯泡电学符号相同．实验室提供的器材有：A．电流表A1(量程为15 mA，内阻R A1约为10 Ω)B．电流表A2(量程为2 mA，内阻R A2＝20 Ω)C．定值电阻R1＝10 ΩD．定值电阻R2＝1 980 ΩE．滑动变阻器R(0～20 Ω)一个F．电压表V(量程为15 V，内阻R V约为3 kΩ)G．蓄电池E(电动势为4 V，内阻很小)H．开关S一个(1)要完成实验，除蓄电池、开关、滑动变阻器外，还需选择的器材有________(填写器材前的字母编号)．(2)请在虚线框内画出实验电路图．(3)写出测量LED灯正常工作时的电阻表达式R x＝________，说明式中题目未给出的各物理量的意义：_____________________________________________________________.解析：(1)要精确测定额定电压为3 V的LED灯正常工作时的电阻，需测量LED灯两端的电压和通过LED灯的电流，由于电压表V的量程偏大，测量误差较大，不能用电压表V测量LED灯两端的电压，可以将电流表A2与定值电阻R2串联改装为电压表测量电压；LED灯正常工作时的电流在10 mA左右，可以用电流表A1测量通过LED灯的电流．(2)因为滑动变阻器阻值远小于LED 灯的电阻，所以滑动变阻器采用分压式接法．电路图如图所示．(3)根据闭合电路欧姆定律知，LED 灯两端的电压U ＝I 2(R 2＋R A2)，通过LED 灯的电流I ＝I 1－I 2，所以LED 灯正常工作时的电阻R x ＝U I ＝I 2(R 2＋R A2)I 1－I 2.I 1、I 2分别为电流表A 1、A 2的读数．答案：(1)ABD (2)如解析图所示 (3)I 2(R 2＋R A2)I 1－I 2I 1、I 2分别为电流表A 1、A 2的读数 8．某同学用伏安法测量导体的电阻，现有量程为3 V 、内阻约为3 k Ω的电压表和量程为0.6 A 、内阻约为0.1 Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R 1，其阻值约为5 Ω.(1)测R 1阻值的最优连接方式为导线①连接______(填“a ”或“b ”)、导线②连接________(填“c ”或“d ”)．(2)正确接线测得实验数据如下表，用作图法求得R 1的阻值为________Ω.U /V0.40 0.80 1.20 1.60 2.00 2.40 I /A 0.09 0.19 0.27 0.35 0.44 0.53(3)已知图21R 2的边长是R 1的110，若测R 2的阻值，则最优的连线应选________(填选项)． A ．①连接a ，②连接cB ．①连接a ，②连接dC ．①连接b ，②连接cD ．①连接b ，②连接d解析：(1)因电压表的内阻远大于待测电阻的阻值，故采用电流表外接法，又知滑动变阻器采用分压电路接线，故测R 1阻值的最优连接方式为导线①连接a 、导线②连接d .(2)作图如图所示，则R 1＝ΔU ΔI ＝2.20.5Ω＝4.4 Ω.(3)根据电阻定律可得R ＝ρL dL ＝ρd，故R 2＝R 1，要测R 2的阻值，与测量R 1一样，最优的连线应①连接a ，②连接d ，故B 正确．答案：(1)a d (2)图见解析 4.4～4.7 (3)B9.某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．(1)已知表头G 满偏电流为100 μA ，表头上标记的内阻值为900 Ω.R 1、R 2和R 3是定值电阻．利用R 1和表头构成1 mA 的电流表，然后再将其改装为两个量程的电压表．若使用a 、b 两个接线柱，电压表的量程为1 V ；若使用a 、c 两个接线柱，电压表的量程为3 V ．则根据题给条件，定值电阻的阻值应选R 1＝________Ω，R 2＝________Ω，R 3＝________Ω.(2)用量程为3 V ，内阻为2 500 Ω的标准电压表○V 对改装表3 V 挡的不同刻度进行校准．所用电池的电动势E 为5 V ；滑动变阻器R 有两种规格，最大阻值分别为50 Ω和5 k Ω.为方便实验中调节电压，图中R 应选用最大阻值为________Ω的滑动变阻器．(3)校准时，在闭合开关S 前，滑动变阻器的滑动端P 应靠近________(填“M ”或“N ”)端．(4)若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值________(填“大于”或“小于”)900 Ω.解析：(1)根据题意，R 1与表头G 构成1 mA 的电流表，则I g R g ＝(I －I g )R 1，得R 1＝100Ω；若使用a 、b 两个接线柱，电压表的量程为1 V ，则R 2＝U ab －I g R g I＝910 Ω；若使用a 、c 两个接线柱，电压表的量程为3 V ，则R 3＝U ac －I g R g I－R 2＝2 000 Ω.(2)电压表与改装电表并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S前，滑动变阻器的滑动端P应靠近M端，使并联部分分压为零，起到保护作用．(4)改装后电压表的读数比标准电压表的读数偏小，说明通过表头G的电流偏小，则实际电阻偏大，故表头G内阻的真实值大于900 Ω.答案：(1)100910 2 000(2)50(3)M(4)大于10．某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2 500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个阻值为20 Ω，另一个阻值为2 000 Ω)；电阻箱R z(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的阻值为________Ω(填“20”或“2 000”)．②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱R z的阻值置于2 500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B 与D所在位置的电势________(填“相等”或“不相等”)．④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2 601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：_______________________________.解析：(1)根据原理图(a)，将图(b)中的实物连线如图所示．(2)①滑动变阻器R 1在实验中为控制电路，且为分压接法，应选总阻值小的滑动变阻器，故R 1的阻值为20 Ω.②为了保护微安表，S 1闭合时，微安表上的电压为零，故开始时应将R 1的滑片C 滑到滑动变阻器的左端．③接通S 2前后，微安表的示数保持不变，说明S 2闭合后，没有电流流过S 2，故B 、D 两点的电势相等．④实验过程中，由于测量电路，即由R z 、、R 2组成的电路的阻值很大，可认为测量电路两端的电压不变，故与R z 互换后通过R 2、R z 和的电流不变，电路如图所示．由于B 、D 两点的电势相等，对于图甲，I 1R μA ＝I 2R ′I 1R z1＝I 2R ，即R μA R z1＝R ′R对于图乙，I 1R z2＝I 2R ′I 1R μA ＝I 2R ，即R z2R μA ＝R ′R所以R μA R z1＝R z2R μA所以R μA ＝R z1R z2＝ 2 500×2 601 Ω＝2 550 Ω.(3)提高测微安表内阻的精度，可减小系统误差，如调节R 1上的分压，尽可能使微安表接近满量程．答案：(1)见解析图(2)①20②左③相等④2 550 (3)调节R1上的分压，尽可能使微安表接近满量程。

图10-5教师：______ 学生：______ 时间:_____年_____月____日____段例1、 用伏安法测量一个定值电阻的器材规格如下： 待测电阻R x （约100 Ω）;直流电流表（量程0~10 mA 、内阻50 Ω）; 直流电压表（量程0~3 V 、内阻5 kΩ）; 直流电源（输出电压4 V 、内阻不计）； 滑动变阻器（0~15 Ω、允许最大电流1 A ）； 开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.【审题】本题只需要判断测量电路、控制电路的接法，各仪器的量程和电阻都已经给出，只需计算两种接法哪种合适。

【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min =xA R R R E++=24 mA ＞10 mA,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.如图10-5所示.【总结】任一种控制电路必须能保证电路的安全，这是电学实验的首要原则 ，限流接法虽然简洁方便，但必须要能够控制电路不超过电流的额定值，同时，能够保证可获取一定的电压、电流范围，该题中，即便控制电流最小值不超过电流表的量程，因滑动变阻器全阻值相对电路其它电阻过小，电流、电压变化范围太小，仍不能用限流接法。

例2、 在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x ，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。

⑴画出实验电路图，并在图上标出你所选用器材的代码。

⑵写出主要的实验操作步骤。

【解本测量仪器是电压表和电流表，当只有一个电表（或给定的电表不能满足要求时），可以用标析】 ⑵ 验电路如右图所示。

⑵①将S 2与R x 相接，记下电流表指针所指位置。

第2课时电学实验专题复习定位解决问题本专题主要复习电学实验的基本原理和方法，并借助基本实验分析拓展创新实验。

高考重点主要考查电表改装、多用电表原理和使用；“电阻测量类”实验；测量电源的电动势和内阻；电学拓展创新实验等。

题型难度考查的是电学实验的基本原理和方法，经常和传感器结合在一起，考查电路的控制，难度一般较大。

高考题型1电表改装多用电表原理和使用【例1】(2021·四川绵阳市第二次诊断)将一微安表先改装成量程1 mA的电流表，再改装成量程5 V的电压表，并与标准电压表对比校准。

图1甲是改装后电压表与标准电压表对比校准的电路图，虚线框中是改装后电压表电路，V0是量程6 V 的标准电压表。

已知微安表满偏电流为250 μA，标记的内阻为600 Ω，电阻箱R1、R2调节范围为0～9 999.99 Ω。

图1(1)微安表改装。

图甲中电阻箱的阻值分别调节到R1＝________ Ω，R2＝________ Ω。

(2)实物连线。

选用合适的器材，按照图甲正确连接电路。

(3)对比校准。

正确连接电路后，闭合开关，调节滑动变阻器，当标准电压表的示数如图乙所示时，微安表(改装后电压表)的示数如图丙所示，由此可以推测出改装电压表量程的真实值________5 V(选填“大于”或“小于”)。

(4)重新调整。

通过检测发现：电阻箱R1、R2阻值是准确的，而微安表标记的内阻不准确，这是改装电压表量程的真实值不是5 V的原因。

再通过调节电阻箱R1、R2的阻值，使改装电压表量程的真实值为5 V，以下调节方案可行的有________(填序号)。

A.保持R1不变，将R2增大到合适值B.保持R1不变，将R2减小到合适值C.保持R2不变，将R1增大到合适值D.保持R2不变，将R1减小到合适值答案(1)200 4 850(3)小于(4)AD解析(1)微安表并联电阻改装为1 mA的电流表，有I g R g＝(I－I g)R1，即250×10－6×600＝(1×10－3－250×10－6)R1，解得R1＝200 Ω，改装后的电流表满偏电流为1 mA，内阻为R A＝R1R gR1＋R g＝150 Ω，再改装为5 V的电压表，串联电阻R2，有U＝I(R A＋R2)，即5＝1×10－3(150＋R2)，解得R2＝4 850 Ω。
