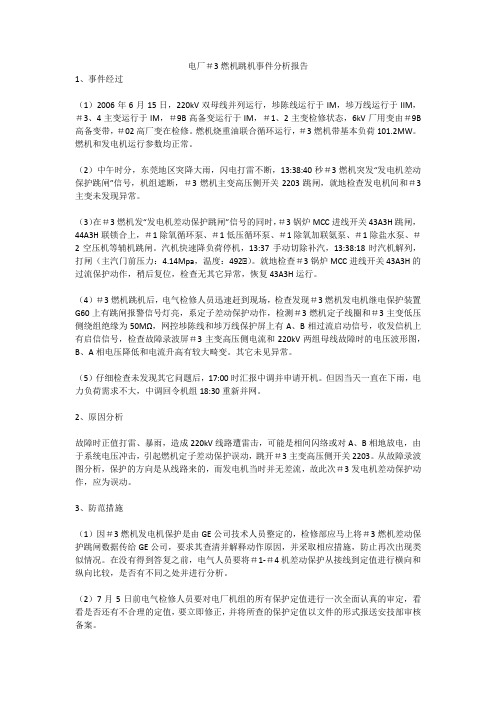

电厂＃3燃机跳机事件分析报告1、事件经过（1）2006年6月15日，220kV双母线并列运行，埗陈线运行于IM，埗万线运行于IIM，＃3、4主变运行于IM，＃9B高备变运行于IM，＃1、2主变检修状态，6kV厂用变由＃9B 高备变带，＃02高厂变在检修。
燃机烧重油联合循环运行，＃3燃机带基本负荷101.2MW。
燃机和发电机运行参数均正常。
（2）中午时分，东莞地区突降大雨，闪电打雷不断，13:38:40秒＃3燃机突发“发电机差动保护跳闸”信号，机组遮断，＃3燃机主变高压侧开关2203跳闸，就地检查发电机间和＃3主变未发现异常。
（3）在＃3燃机发“发电机差动保护跳闸”信号的同时，＃3锅炉MCC进线开关43A3H跳闸，44A3H联锁合上，＃1除氧循环泵、＃1低压循环泵、＃1除氧加联氨泵、＃1除盐水泵、＃2空压机等辅机跳闸。
汽机快速降负荷停机，13:37手动切除补汽，13:38:18时汽机解列，打闸（主汽门前压力：4.14Mpa，温度：492℃）。
就地检查＃3锅炉MCC进线开关43A3H 的过流保护动作，稍后复位，检查无其它异常，恢复43A3H运行。
（4）＃3燃机跳机后，电气检修人员迅速赶到现场，检查发现＃3燃机发电机继电保护装置G60上有跳闸报警信号灯亮，系定子差动保护动作，检测＃3燃机定子线圈和＃3主变低压侧绕组绝缘为50MΩ，网控埗陈线和埗万线保护屏上有A、B相过流启动信号，收发信机上有启信信号，检查故障录波屏＃3主变高压侧电流和220kV两组母线故障时的电压波形图，B、A相电压降低和电流升高有较大畸变。
其它未见异常。
（5）仔细检查未发现其它问题后，17:00时汇报中调并申请开机。
但因当天一直在下雨，电力负荷需求不大，中调回令机组18:30重新并网。
2、原因分析故障时正值打雷、暴雨，造成220kV线路遭雷击，可能是相间闪络或对A、B相地放电，由于系统电压冲击，引起燃机定子差动保护误动，跳开＃3主变高压侧开关2203。
案例1：××电厂#1机闭式水箱水位突然上升一、事件经过#1机闭式水系统正常运行，闭式冷却器短接，在氢冷器供回水短接打循环，其他用户都没有投入，水位在525mm，水温37℃。
9:10在监视画面发现闭式水箱水位在上升，并且上升很快,派人去就地看水位，就地磁翻板水位计也在上升，下到零米没有发现泵停或门关，判断出水没有问题，水位上升到1200mm（溢流1300mm）,及时关断进水手动门，用手机询问化学确认已经启动除盐水泵。
二、事故原因没考虑到突然启泵，造成水位上升。
三、暴露问题1. 专业联系不到位。
2. 上水调门有缺陷不能及时投运没有做好预想。
四、防范措施1.上水调门不能及时投运时上水完成后及时关闭进水门。
2.加强监盘,做好事故预想。
3.加强各专业间设备启停联系。
案例2：××电厂#2机顶轴油泵损坏事故一、事件经过12月21日，#2机调停。
20：49分，#2机打闸，#2发电机解列。
21：17分，#2机转速至零，停止轴封供汽，投入盘车，顶轴油压时有时无，而运行人员没有及时查找原因，也没有通知检修及时检查。
22：36分，运行人员发现B顶轴油泵冒烟，启动A顶轴油泵，通知设备部和华新检修，设备部和华新检修人员检查发现顶轴油压就地显示为零，而盘车继续在投入，设备部要求运行紧急停盘车，一边组织华新检修准备手动盘车；一边组织华新检修拆#3机两台顶轴油泵装在#2机，并且对#2机顶轴油系统进行检查，发现#2机顶轴油进油总门没有全开，立即进行处理。
22：55分，B顶轴油泵已换好，启动后油压为13.0Mpa，#2机投入自动盘车，对各分压力进行调整，均正常后，手动盘车方案放弃。
0：51分，A顶轴油泵更换完后，试转正常，切换为A顶轴油泵运行。
二、事故原因1.22：36分，设备部人员检查发现各压力均为零，并且两台顶轴油泵泵体温度都高，后经解体检修，发现两台泵均有不同程度的损坏，其根本原因系缺油所致。
燃气机组典型事故案例分析及基建生产期反事故措施为了确保燃气机组安装、调试、运行期间安全生产，有效控制事故发生，把好安全生产这个关口，从在役燃气机组投运以来发生的故障案例中，选择了部分典型案例作为培训学习。
目的是希望燃气电厂相关人员能以身边发生的这些不安全事例为借鉴，举一反三、深刻反思、吸取教训、改进工作、加强管理、提前预控，做好详细的防范措施，避免类似事故再次发生。
反事故措施目录表第一章燃机系统案例1：#7叶片通道温差大自动停机1、经过:2006年8月3日℃，超过了设计的25℃，时间超过30秒，控制室来“BPT温度偏差大”信号，机组自动停机以保护燃机。
8月7日8时17分启动，8时53分并列。
2、原因分析：1）2005年11月份调试期间曾出现#7叶片通道温度高现象，报警值由20℃调到23℃，自动停机值、跳闸值未做改动。
其他叶片通道温度报警值维持20℃不变。
2）由于日方技术人员在对BPT温差定值进行调整时，考虑不周，设定值偏低（自动停机BPT温差定值实际是25℃，定值最高可小于40℃）导致自动停机。
3、防范措施：1）在控制系统中，修改燃机负荷35MW-65MW阶段的#1-20BPT温差定值（尤其#7BPT在启动期间报警由原来的23℃提高到30℃，自动停机由原来的25℃提高到33℃，跳闸由原来的30℃提高的35℃）。
2）其他19个BPT温差定值，在燃机负荷35MW-65MW启动期间报警由原来的20℃提高到25℃，自动停机由原来的25℃提高到30℃，跳闸保持原来的35℃。
案例2：燃烧器压力波动高高#1燃机跳机1、经过：2006年10月5日20时14分，#1燃机来“#20燃烧器压力波动传感器异常信息”及“燃烧器压力波动预报警”光字牌。
通知维护部检修班人员到场检查，之后此报警频发。
23时02分，来“燃烧器压力波动高高跳闸”光字牌（经查为#6、#7燃烧器压力波动高高），#1燃机跳闸。
停机后，技术人员查找压力传感器、信号回路未见异常，经与网局调度协商于6日2时50分#1燃机启动，3 时21分转速3000r/min观察，未见异常，于3时49分机组并列。

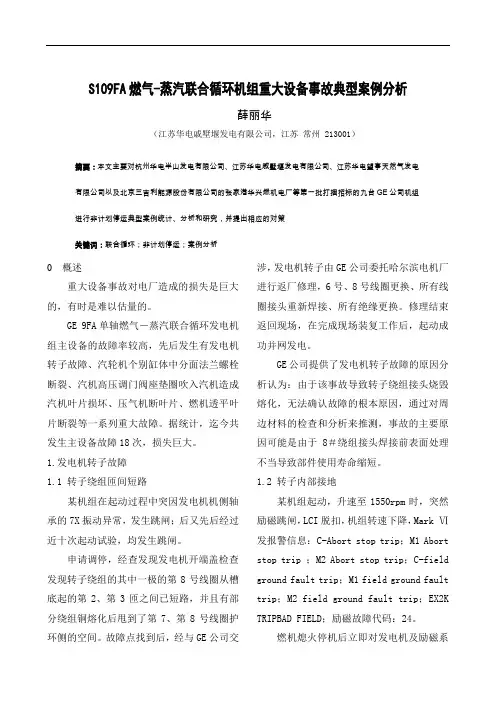

S109FA燃气-蒸汽联合循环机组重大设备事故典型案例分析薛丽华（江苏华电戚墅堰发电有限公司，江苏常州 213001）摘要：本文主要对杭州华电半山发电有限公司、江苏华电戚墅堰发电有限公司、江苏华电望亭天然气发电有限公司以及北京三吉利能源股份有限公司的张家港华兴燃机电厂等第一批打捆招标的九台GE公司机组进行非计划停运典型案例统计、分析和研究，并提出相应的对策关键词：联合循环；非计划停运；案例分析0 概述重大设备事故对电厂造成的损失是巨大的，有时是难以估量的。
GE 9FA单轴燃气－蒸汽联合循环发电机组主设备的故障率较高，先后发生有发电机转子故障、汽轮机个别缸体中分面法兰螺栓断裂、汽机高压调门阀座垫圈吹入汽机造成汽机叶片损坏、压气机断叶片、燃机透平叶片断裂等一系列重大故障。
据统计，迄今共发生主设备故障18次，损失巨大。
1.发电机转子故障1.1 转子绕组匝间短路某机组在起动过程中突因发电机机侧轴承的7X振动异常，发生跳闸；后又先后经过近十次起动试验，均发生跳闸。
申请调停，经查发现发电机开端盖检查发现转子绕组的其中一极的第8号线圈从槽底起的第2、第3匝之间已短路，并且有部分绕组铜熔化后甩到了第7、第8号线圈护环侧的空间。
故障点找到后，经与GE公司交涉，发电机转子由GE公司委托哈尔滨电机厂进行返厂修理，6号、8号线圈更换、所有线圈接头重新焊接、所有绝缘更换。
修理结束返回现场，在完成现场装复工作后，起动成功并网发电。
GE公司提供了发电机转子故障的原因分析认为：由于该事故导致转子绕组接头烧毁熔化，无法确认故障的根本原因，通过对周边材料的检查和分析来推测，事故的主要原因可能是由于8＃绕组接头焊接前表面处理不当导致部件使用寿命缩短。
1.2 转子内部接地某机组起动，升速至1550rpm时，突然励磁跳闸，LCI脱扣，机组转速下降，Mark Ⅵ发报警信息：C-Abort stop trip；M1 Abort stop trip ；M2 Abort stop trip；C-field ground fault trip；M1 field ground fault trip；M2 field ground fault trip；EX2K TRIPBAD FIELD；励磁故障代码：24。
燃气—蒸汽联合循环机组安全生产典型事件汇编中国大唐集团公司安全生产部二O一二年十二月前言天然气发电作为优质、高效的清洁能源，对于改善能源结构、保护环境、提高能源利用效率具有重要作用。
2003年国家首次打捆招标引进了23台F型重型燃机，到2011年底国内天然气发电装机达到了3265万千瓦，占总装机容量的3.09%。
预计2015年国内天然气消费量将达2300亿立方米，发电用天然气可满足7000万千瓦机组，给天然气发电建设带来前所未有的机遇。
“前事不忘，后事之师”，为推动集团公司天然气发电安全发展，从源头消除影响机组运行的各类隐患，指导“优化设计、提高效率、降低造价”、“优化运行、确保安全、降本增效”专项活动的深入开展，保证机组“即投产、即稳定、即盈利、即达设计值”，集团公司收集、整理了全国E型、F型各类在役燃气蒸汽联合循环机组投运以来发生的安全生产典型事件，汇编成册。
本汇编共收集了典型事件73个，其中燃机系统引起的故障停机29例，占比最大为39.7%；天然气调压站系统引起的故障停机13例、发电机及电源系统引起的故障停机12例、汽机系统引起的故障停机8例、余热锅炉系统引起的故障停机6例、其他因公用系统、热工等缺陷引起的机组故障4次、人身伤亡事故1次。
本汇编为内部资料，供学习参考。
浙江大唐国际绍兴江滨热电有限责任公司为本汇编做了大量工作，在此表示感谢。
本汇编在燃气发电尚属首次，不妥之处，敬请批评指正。
目录第一篇燃机系统（一） 9F燃机典型事件 (5)案例1：叶片通道温差大自动停机 (5)案例2：叶片通道温度趋势变化大自动停机 (5)案例3：电机风机故障停机 (6)案例4：空滤压差大致使燃烧器压力波动大停机 (7)案例5：伺服阀故障处理不当燃烧器压力波动大跳机 (10)案例6：人为误动停机 (12)案例7：燃机燃烧不稳停机.............................. 错误！未定义书签。
案例8：伺服阀故障停机 (13)案例9：天然气泄漏停机 (18)案例10：机组提前进入BPT温控 (20)案例11：机组调压段SSV阀故障关闭 (21)案例12：主燃料流量控制阀前后压差频繁波动 (21)案例13：机组轴承振动大 (22)案例14：进口导叶IGV和旁路阀控制偏差大 (20)案例15：机组停机过程模式切换时分散度大跳闸 (20)案例16：机组启动过程因天然汽温度低负荷迫降 (21)案例17：压气机损坏事故 (21)（二） 9E燃机典型事件 (23)案例18：模式切换时振动大燃机停运 (23)案例19：燃机振动高跳机事故 (24)案例20：燃机压力低丢失火焰跳机跳机 (25)案例21：发电机故障停机 (26)案例22：卡件损坏自动停机 (28)案例23：电机故障停机 (28)案例24：排气分散度高跳机 (30)案例25：燃机进口导叶IGV故障 (30)案例26：检修维护不到位，运行中因异常二次停机 (32)案例27：燃烧模式由贫贫模式向预混模式切换失败，进入扩展贫贫模式 (34)案例28：燃机在满负荷预混模式下运行时一区回火，造成燃烧模式保护切换.. 34 案例29：火焰筒烧损事故 (35)第二篇汽机系统案例30：低压排汽温度高停机 (38)案例31：中压主汽门泄漏停机 (39)案例32：低压与中压排汽温差大保护停机 (40)案例33：汽轮机振动测量卡件故障停机 (41)案例34：高压旁路阀卡涩故障 (43)案例35：中压旁路阀动作异常 (44)案例36：控制油泵电流异常 (45)案例37：顶轴油管接头漏油故障 (45)第三篇发电机及电源系统案例38：中性点电流畸变跳机 (46)案例39：发电机励磁系统故障#2、3机停运 (47)案例40：燃机380V电源MCC段失电，事故油压低跳机 (47)案例41：继保动作停运 (49)案例42：主变差动保护误动停运 (54)案例43：电机风机叶片损坏 (56)案例44：燃机励磁碳刷故障 (57)案例45：厂高变压力释放保护动作 (61)案例46：柴油发电机蓄电池老化 (62)案例47：自动电压控制AVC装置故障 (62)案例48：励磁开关远方无法合闸故障 (62)案例49：定子接地跳机故障 (63)第四篇余热锅炉系统案例50：高压汽包水位低保护动作停机 (64)案例51：水位保护动作停运 (66)案例52：高压汽包水位低跳闸 (67)案例53：高压过热器连接管泄漏 (68)案例54：高压给水主调节阀故障 (69)案例55：再热器膨胀节处保温冒烟着火 (71)第五篇天然气增压机系统案例56：增压站#1高压变端子箱进雨水，重瓦斯保护，停机 (72)案例57：变频器故障快速停机 (73)案例58：燃机燃料供应压力低保护动作停机 (73)案例59：供气压力低跳闸保护动作停机 (74)案例60：增压机入口管线气动阀跳闸停运 (75)案例61：天然气品质不合格跳机 (76)案例62：温度卡件故障造成增压机跳闸停机 (77)案例63：控制卡件故障致使增压机跳闸 (77)案例64：仪用空气压力低造成增压机跳闸停机 (78)案例65：控制卡件故障造成增压机跳闸停机 (79)案例66：热控卡件故障增压机跳闸停机 (81)案例67：增压机出口天然气温度测点故障停机 (82)案例68：增压机喘振跳闸燃机停运 (84)第六篇公用系统案例69：雷雨天气导致线路和辅机运行异常 (86)第七篇热工控制案例70：下载数据时热控模块故障 (87)案例71：VPRO控制卡件故障跳闸 (88)案例72：DCS系统通讯故障 (88)第八篇人身伤亡事故案例73：燃气调压站控制室发生气体爆炸 (91)第一篇燃机系统（一） 9F燃机典型事件案例1：叶片通道温差大自动停机一、事件经过2006年8月3日，#1燃机按中调令于8:12启动，8:24点火，8:45并网；8:49负荷升至50MW时#7叶片通道温度与平均值偏差达到26.44℃，超过设计值25℃，时间超过30秒，触发“BPT温度偏差大”，机组自动停机。

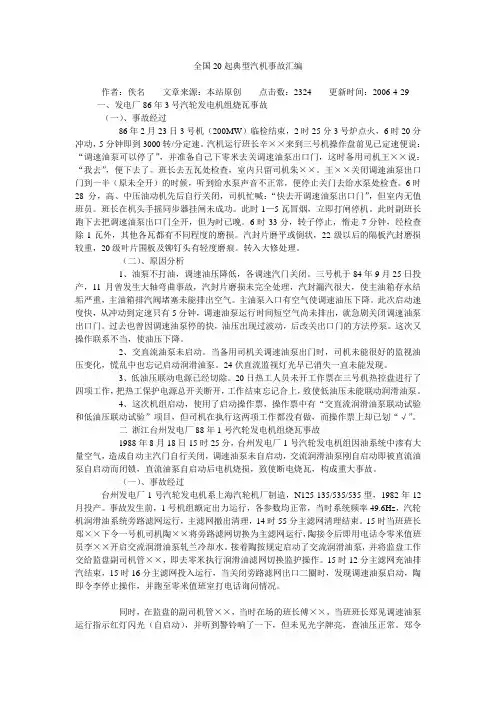

全国20起典型汽机事故汇编作者：佚名文章来源：本站原创点击数：2324 更新时间：2006-4-29一、发电厂86年3号汽轮发电机组烧瓦事故（一）、事故经过86年2月23日3号机（200MW）临检结束，2时25分3号炉点火，6时20分冲动，5分钟即到3000转/分定速。
汽机运行班长辛××来到三号机操作盘前见已定速便说：“调速油泵可以停了”，并准备自己下零米去关调速油泵出口门，这时备用司机王××说：“我去”，便下去了。
班长去五瓦处检查，室内只留司机朱××。
王××关闭调速油泵出口门到一半（原未全开）的时候，听到给水泵声音不正常，便停止关门去给水泵处检查。
6时28分，高、中压油动机先后自行关闭，司机忙喊：“快去开调速油泵出口门”，但室内无值班员。
班长在机头手摇同步器挂闸未成功。
此时1—5瓦冒烟，立即打闸停机。
此时副班长跑下去把调速油泵出口门全开，但为时已晚。
6时33分，转子停止，惰走7分钟，经检查除1瓦外，其他各瓦都有不同程度的磨损。
汽封片磨平或倒状，22级以后的隔板汽封磨损较重，20级叶片围板及铆钉头有轻度磨痕。
转入大修处理。
（二）、原因分析1、油泵不打油，调速油压降低，各调速汽门关闭。
三号机于84年9月25日投产，11月曾发生大轴弯曲事故，汽封片磨损未完全处理，汽封漏汽很大，使主油箱存水结垢严重，主油箱排汽阀堵塞未能排出空气。
主油泵入口有空气使调速油压下降。
此次启动速度快，从冲动到定速只有5分钟，调速油泵运行时间短空气尚未排出，就急剧关闭调速油泵出口门。
过去也曾因调速油泵停的快，油压出现过波动，后改关出口门的方法停泵。
这次又操作联系不当，使油压下降。
2、交直流油泵未启动。
当备用司机关调速油泵出门时，司机未能很好的监视油压变化，慌乱中也忘记启动润滑油泵。
24伏直流监视灯光早已消失一直未能发现。
3、低油压联动电源已经切除。
典型质量案例汇编目录说明............................................................................... 错误！未定义书签。
编者按 ............................................................................... 错误！未定义书签。
一、锅炉篇 (2)二、汽管篇 (15)三、电仪篇 (33)四、土建篇 (44)五、焊接篇 (63)六、综合篇 (80)一、锅炉篇（一）锅炉高强螺栓梅花头割除不规范质量案例案例回放：2008年7月，由东方锅炉厂设计制造的海门电厂2#锅炉，钢结构安装进入承载前监检阶段，有部分扭剪型高强螺栓尚未终拧，用电动螺栓枪无法操作，螺栓的梅花头没拧断，另外约有1000套螺栓没安装，锅炉钢架班要在短时间内完成这项工作较困难。
在施工部会议上，质检员要求在监检前终紧高强螺栓，扭剪型高强螺栓尾槽扭断必须采用力矩板手，确因位置问题无法拧断时，需使用校验过扭矩扳手按施工扭矩终紧，螺栓头可用钢锯处理，不得用火焊切割，终拧后留有梅花头的高强螺栓要涂上红色标记并做好记录。
钢架班接到赶工任务后，于7月2日组织人员对未打断梅花头的部分螺栓进行处理，要求工人在3天之内完成螺栓终紧任务，由于班组长分配这项工作时交底不清，而导致工人在处理梅花头的过程中为了贪图方便使用火焊对梅花头进行切割，整个切割过程在晚上进行，并且私自涂上油漆，企图蒙混过关。
（见下图）原因分析：1. 技术交底不清，对高强螺栓终拧安装钢架班班长没有按作业指导书要求对员工进行再交底，特别是没有对中途调入的人员进行技术交底。
2. 重视不够、措施不力。
锅炉项目从钢架开工以来，对钢架组合安装工作从思想上不够重视，没有针对百万机组的复杂性和创国家优质工程金奖目标特点，采取有效措施，有分工但执行不到位。
超临界机组事故案例（28个）2012/6/14一、07年8.1日#1 机组事故跳机现象及处理经过一、事故前运行状况运行一值白班，时间：2007 年08 月01 日9 时39 分，#1 机组485MW，A、B、D、E、F 五台磨煤机运行，总煤量215T/H，A、B 引送风机运行，送风手动，引风自动，A、B 一次风机自动投入，A、B 汽泵自动运行，A、B 循环水泵运行，机组控制方式为CCS；6KV 厂用电分别由A、B 高厂变接带，厂用电快切正常投入。
二、事故现象：9：39：21 定期工作试启动#1 机电泵，机、炉、电光字牌报警，机组负荷到零，检查#1 发电机出口5012、5013 开关已跳闸，机、炉联锁跳闸正常，6KV1A、1B、1C 段快切正常，但6KV 1C 段切换后造成备用电源进线开关“过流、低电压”保护动作造成6KV1C 段失电，A、B、C 三台空压机全部跳闸，仪用气压力由0.712MPa下降至最低0.389MPa.就地检查发变组保护为C 屏B 高厂变A 相差动保护动作。
三、事故处理过程：1. 9：51：44 将6KV1C 段备用进线开关6161B 开关合闸，09：55 恢复公用PCA 及公用MCCA、B 段电源，启动A、B、C 空压机。
2. 10：51#1 炉MFT 复位，10：55 启动B 磨煤机，10：56 因启动分离器至大气扩容器左侧3A 阀电动门开不了造成分离器水位达13.2M 引起MFT 动作，联系九江维护处理同时派人就地将其摇开。
3. 11：28#1 机汽机转速到零，投入大机盘车。
4. 因两台密封风机入口滤网堵，暂停启炉。
11：55 将A 密封风机入口滤网拆除。
5. 12：08 启动B 磨煤机锅炉点火成功，12：24 启动A 磨煤机，12：41 主汽压7.19MPa，主汽温482 度，再热汽压0.29MPA，再热汽温476 度，汽机挂闸开始冲转，就地检查盘车未脱扣，手动打闸将盘车脱扣后重新挂闸继续升速，13：09 大机定速3000RPM， 13：22#1 发电机并网；13：47 将厂用电切换至本机高厂变接带。
