数控铣床编程教案

数控铣床实训教案——坐标变换编程一、教学目标1. 理解数控铣床坐标变换编程的基本概念。

2. 学会使用数控铣床进行坐标变换编程操作。

3. 掌握坐标变换编程在实际加工中的应用。

二、教学内容1. 数控铣床坐标变换编程概述坐标变换编程的定义坐标变换编程的作用2. 坐标变换类型平移变换旋转变换缩放变换3. 坐标变换编程操作步骤输入坐标变换参数编写坐标变换程序执行坐标变换操作4. 坐标变换编程实例简单零件的坐标变换编程复杂零件的坐标变换编程三、教学方法1. 理论讲解：通过PPT、教材等资料，讲解数控铣床坐标变换编程的基本概念、坐标变换类型及操作步骤。

2. 实操演示：教师在数控铣床上进行坐标变换编程操作，学生观看并学习。

3. 学生实操：学生分组进行数控铣床操作，实践坐标变换编程，教师巡回指导。

4. 案例分析：分析实际加工中的坐标变换编程案例，提高学生应用能力。

四、教学评价1. 课堂提问：检查学生对数控铣床坐标变换编程的理解程度。

2. 实操考核：评估学生在数控铣床上的操作熟练程度及坐标变换编程能力。

3. 案例分析报告：评估学生对坐标变换编程在实际加工中的应用能力。

五、教学资源1. PPT、教材等教学资料。

2. 数控铣床及其操作设备。

3. 坐标变换编程实例零件图。

4. 编程软件及相关工具。

教案编写完毕，仅供参考。

如有需要，请根据实际情况进行调整。

六、教学过程1. 课前准备：检查数控铣床设备及工具，确保正常运行。

2. 课堂讲解：讲解坐标变换编程的基本概念、类型及操作步骤。

3. 实操演示：教师在数控铣床上进行坐标变换编程操作，展示操作过程。

4. 学生实操：学生分组进行数控铣床操作，实践坐标变换编程。

5. 案例分析：分析实际加工中的坐标变换编程案例，讨论操作技巧。

6. 课堂总结：回顾本节课所学内容，解答学生疑问。

七、教学反思1. 教师课后总结：反思教学过程中的优点和不足，提出改进措施。

2. 学生反馈：收集学生对教学内容的反馈，了解掌握程度。

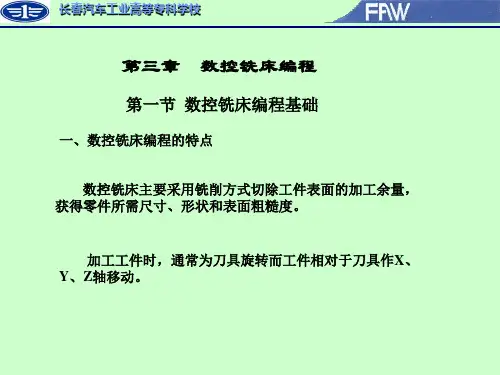

数控铣床及加工中心编程教案第一章：数控铣床及加工中心概述1.1 数控铣床和加工中心的定义解释数控铣床和加工中心的概念说明数控铣床和加工中心在制造业中的应用1.2 数控铣床和加工中心的主要组成部分介绍数控铣床和加工中心的硬件和软件组成解释数控系统、伺服系统和机床本体的作用1.3 数控铣床和加工中心的工作原理讲解数控铣床和加工中心的加工过程说明数控编程和机床控制的关系第二章：数控铣床及加工中心的基本操作2.1 数控铣床和加工中心的开机和关机操作介绍数控铣床和加工中心的开机和关机步骤讲解安全操作注意事项2.2 数控铣床和加工中心的刀具更换和夹具安装说明刀具更换和夹具安装的步骤和注意事项介绍不同类型刀具和夹具的使用方法2.3 数控铣床和加工中心的工件装夹和加工讲解工件装夹的方法和注意事项说明加工参数的设置和调整第三章：数控铣床及加工中心编程基础3.1 数控编程的基本概念解释数控编程的目的和意义讲解数控编程的基本方法和步骤3.2 数控铣床和加工中心编程的基本指令介绍数控铣床和加工中心编程的常用指令讲解G代码、M代码和参数编程的使用方法3.3 数控铣床和加工中心编程的注意事项说明编程中的常见问题和解决方法强调安全操作和程序优化的重要性第四章：数控铣床及加工中心编程实例4.1 二维轮廓加工编程实例分析二维轮廓加工的需求和工艺编写二维轮廓加工的G代码程序4.2 立体轮廓加工编程实例分析立体轮廓加工的需求和工艺编写立体轮廓加工的G代码程序4.3 孔加工编程实例分析孔加工的需求和工艺编写孔加工的G代码程序第五章：数控铣床及加工中心编程技巧与优化5.1 编程技巧的运用介绍编程技巧的概念和作用讲解快速编程、简化编程和优化程序的方法5.2 加工路径的优化解释加工路径优化的意义和目的讲解加工路径优化的方法和技巧5.3 加工参数的调整与优化说明加工参数对加工质量的影响讲解加工参数的调整和优化的方法第六章：复杂零件的数控铣削编程6.1 复杂零件的数控铣削工艺分析分析复杂零件的工艺特点讲解数控铣削工艺的制定原则6.2 多轴数控铣削编程介绍多轴数控铣削的概念和应用讲解多轴数控铣削编程的方法和技巧6.3 空间曲面数控铣削编程解释空间曲面的数控铣削工艺编写空间曲面数控铣削的G代码程序第七章：加工中心的编程与操作7.1 加工中心的特点与应用讲解加工中心的特点和优势介绍加工中心在不同行业中的应用7.2 加工中心的编程要点讲解加工中心编程的基本规则强调加工中心编程中的注意事项7.3 加工中心的操作与维护介绍加工中心的日常操作步骤讲解加工中心的安全操作和维护方法第八章：数控铣床及加工中心编程软件的使用8.1 数控铣床及加工中心编程软件概述介绍常见数控铣床及加工中心编程软件讲解编程软件的功能和特点8.2 编程软件的基本操作讲解编程软件的安装与启动介绍编程软件的基本界面和操作步骤8.3 编程软件的应用实例分析实际加工案例演示使用编程软件进行编程的整个过程第九章：数控铣床及加工中心的安全与维护9.1 数控铣床及加工中心的安全操作讲解数控铣床及加工中心的安全规程强调操作人员的安全防护措施9.2 数控铣床及加工中心的维护与保养介绍数控铣床及加工中心的日常维护内容讲解维护与保养的方法和注意事项9.3 故障分析与排除讲解数控铣床及加工中心常见故障现象介绍故障分析与排除的方法和技巧第十章：综合编程实例与练习10.1 综合编程实例分析综合编程的需求和工艺编写综合编程的G代码程序10.2 编程练习与指导提供编程练习题讲解练习题的解题思路和方法10.3 编程实践与评价组织学生进行编程实践对学生的编程成果进行评价与指导第十一章：CAM软件在数控编程中的应用11.1 CAM软件概述介绍CAM软件的概念和作用讲解CAM软件在数控编程中的应用场景11.2 CAM软件的基本操作讲解CAM软件的安装与启动介绍CAM软件的基本界面和操作步骤11.3 CAM软件编程实例分析实际加工案例演示使用CAM软件进行编程的整个过程第十二章：数控铣床及加工中心的仿真与模拟12.1 数控仿真软件概述介绍数控仿真软件的概念和作用讲解数控仿真软件的功能和特点12.2 数控仿真软件的基本操作讲解数控仿真软件的安装与启动介绍数控仿真软件的基本界面和操作步骤12.3 仿真与模拟实例分析实际加工案例演示使用数控仿真软件进行仿真与模拟的整个过程第十三章：数控铣床及加工中心的故障诊断与维修13.1 数控铣床及加工中心的故障类型讲解数控铣床及加工中心常见故障的类型和原因分析故障对机床性能的影响13.2 故障诊断方法介绍数控铣床及加工中心故障诊断的方法和技术讲解故障诊断的一般步骤和注意事项13.3 故障维修实例分析实际故障案例讲解故障维修的方法和技巧第十四章：数控铣床及加工中心的应用与发展14.1 数控铣床及加工中心在各行业的应用介绍数控铣床及加工中心在制造业、汽车业、航空航天等行业的应用分析不同行业对数控铣床及加工中心的需求和挑战14.2 数控铣床及加工中心的技术发展讲解数控铣床及加工中心的技术发展趋势介绍数控铣床及加工中心的技术创新和应用14.3 数控铣床及加工中心的选型与配置讲解数控铣床及加工中心的选型原则和注意事项介绍数控铣床及加工中心的配置方案和应用案例第十五章：课程总结与拓展学习15.1 课程总结回顾整个数控铣床及加工中心编程的教案内容强调数控铣床及加工中心编程的重要性和实际应用价值15.2 拓展学习建议推荐拓展学习的资料和参考书籍鼓励学生参与实际加工项目，提高编程和实践能力15.3 课程考核与评价讲解课程的考核方式和评价标准对学生的学习成果进行评价和反馈重点和难点解析重点：数控铣床及加工中心的基本概念、主要组成部分、工作原理、基本操作、编程基础、编程实例、编程软件的使用、安全与维护、故障诊断与维修、应用与发展等。

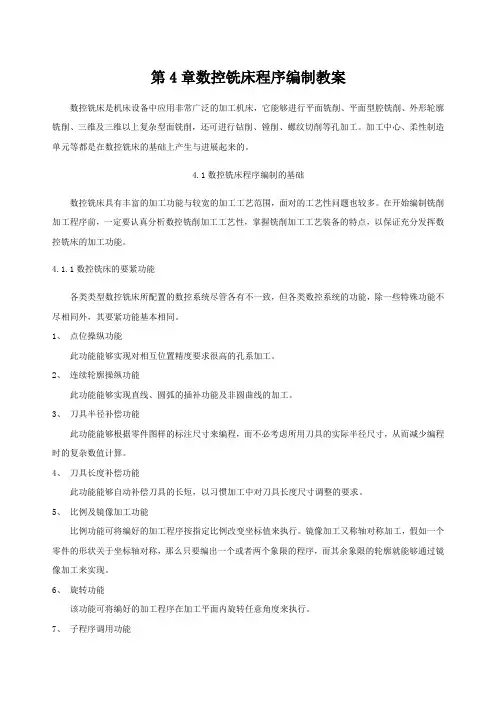

数控铣程序编制教案
一、教学课题：数控铣程序编制
二、教学目的与基本要求
1.理解数控铣的基本工艺以及编制流程；
2.熟练掌握数控铣程序编制的基本方法；
3.熟练描述CNC铣床使用的G代码及M代码；
4.熟练操作数控加工系统，将编制的程序转换为控制程序；
5.了解自动化数控技术在加工场景中的应用。

三、教学内容和基本要求
第一部分、数控铣的原理及基本工艺
1.了解数控加工基本概念
2.了解数控铣的原理及基本工艺
第二部分、数控铣程序编制
1.了解数控加工系统
2.掌握CNC铣床使用的G代码及M代码
3.熟悉数控铣程序的编制方法
4.编制简单的数控铣加工程序
四、设备准备
1.数控铣床
2.光学测量仪
3.加工软件
五、教学步骤
1.向学生介绍数控加工的基本概念，了解数控铣床的原理及基本工艺；
2.演示CNC铣床使用的G代码及M代码，详细讲解数控铣程序的编制
方法；
3.完成简单加工零件，并完成程序调试；
4.通过光学测量仪算出加工精度，精确测量零件大小；
5.讨论总结，引导学生了解自动化数控加工技术在加工场景中的应用
方式。

六、教学考核。

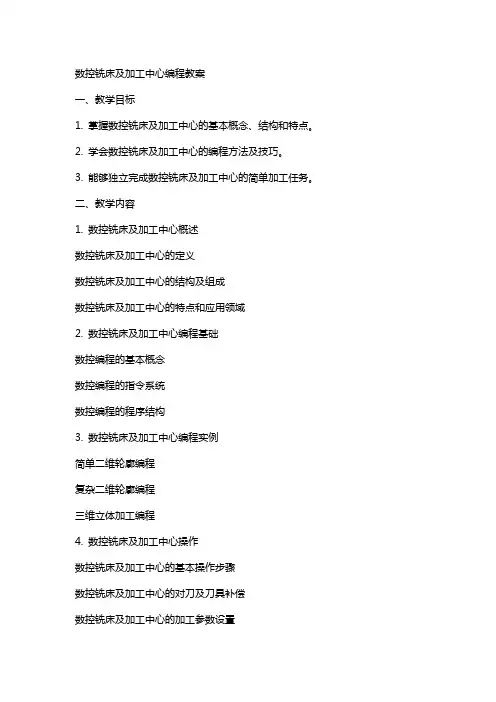

数控铣床及加工中心编程教案一、教学目标1. 掌握数控铣床及加工中心的基本概念、结构和特点。

2. 学会数控铣床及加工中心的编程方法及技巧。

3. 能够独立完成数控铣床及加工中心的简单加工任务。

二、教学内容1. 数控铣床及加工中心概述数控铣床及加工中心的定义数控铣床及加工中心的结构及组成数控铣床及加工中心的特点和应用领域2. 数控铣床及加工中心编程基础数控编程的基本概念数控编程的指令系统数控编程的程序结构3. 数控铣床及加工中心编程实例简单二维轮廓编程复杂二维轮廓编程三维立体加工编程4. 数控铣床及加工中心操作数控铣床及加工中心的基本操作步骤数控铣床及加工中心的对刀及刀具补偿数控铣床及加工中心的加工参数设置5. 数控铣床及加工中心加工案例分析典型案例分析加工过程中常见问题及解决方案三、教学方法1. 讲授法：讲解数控铣床及加工中心的基本概念、结构和特点，数控编程的基础知识及实例分析。

2. 实践操作法：数控铣床及加工中心的操作演示，学生跟随操作练习。

3. 案例分析法：分析数控铣床及加工中心的加工案例，探讨加工过程中遇到的问题及解决方案。

四、教学评估1. 课堂提问：检查学生对数控铣床及加工中心基本概念的理解。

2. 编程练习：评估学生对数控编程的掌握程度。

3. 操作考核：检查学生对数控铣床及加工中心操作的熟练程度。

4. 案例分析报告：评估学生对加工案例分析的能力。

五、教学资源1. 教材：数控铣床及加工中心编程教程。

2. 数控铣床及加工中心设备：用于实操教学。

3. 计算机及软件：用于编程教学和演示。

4. 网络资源：查找相关资料，拓宽学生视野。

六、教学活动设计1. 课堂讲解：安排2-3课时，讲解数控铣床及加工中心的基本概念、结构和特点，以及数控编程的基础知识。

2. 实操演示：安排2-3课时，进行数控铣床及加工中心的操作演示，让学生跟随操作练习。

3. 案例分析：安排1-2课时，分析数控铣床及加工中心的加工案例，探讨加工过程中遇到的问题及解决方案。

（完整版）数控铣床编程与操作教案⽬录项⽬⼀数控铣床基础操作与编程 (2)任务⼀数控铣床基础知识 (2)⼆、设备 (2)数控铣床若⼲ (2)三、任务内容及要求 (2)1、任务内容 (2)数控外形结构如图⽰ (3)2、要求 (3)（1）了解数控铣床的特点 (3)（2）了解数控铣床的结构 (3)四、任务实施步骤 (3)略................................................................ 错误! 未定义书签。

五、相关知识 (3)任务⼆数控铣床编程基础知识 (5)5、数控编程格式及内容 (7)7、数控系统的准备功能和辅助功能 (8)任务三⼑具半径补偿（G41 、G42 、G40） (9)任务四⼑具长度补偿（G43 、G44 、G49） (12)任务五铣床⼑具、装夹设备 (14)任务六数控铣床⼿动操作与试切削 (17)⼀、任务⽬标 (17)【知识⽬标】 (17)项⽬⼆平⾯图形加⼯ (19)任务⼀直线图形加⼯ (19)任务⼆圆弧图形加⼯ (23)⼆、设备 (23)1、数控铣床若⼲ (23)2、⼯具和⼑具：寻边器，机⽤虎钳、①6⽴铳⼑、平⾏垫铁、塑胶榔头等。

233、量具：千分尺、游标卡尺234、⽑坯: 120x80x14 铝合⾦23三、任务内容和要求 (23)1、任务内容 (23)（1）学习验证程序的各个环节。

(23)2）练习G02、G03 圆弧插补指令及应⽤⼑具半径补偿与⼯件外轮廓加⼯。

........... 2 3 2、要求 (23)学⽣以⼩组为单位，教师以项⽬教学⽅法形式组织教学。

23四、任务实施步骤 (23)1、加⼯准备232、回参考点、对⼑。

233、空运⾏234、零件⾃动加⼯⽅法235、零件加⼯及评分标准 (23)6、加⼯结束，清理机床 (23)五、相关知识 (23)1、编程指令 (23)任务三⼀般形状图形加⼯及数控仿真 (27)2、掌握⼯件原点处于不同位置时对⼑⽅法。

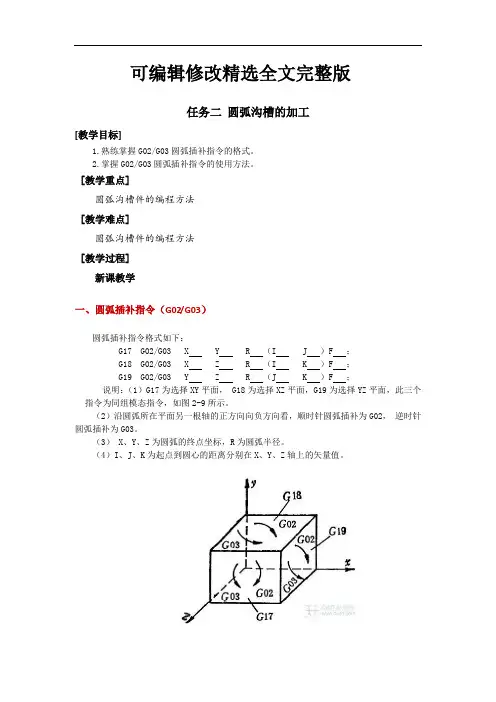

可编辑修改精选全文完整版任务二圆弧沟槽的加工[教学目标]1.熟练掌握G02/G03圆弧插补指令的格式。

2.掌握G02/G03圆弧插补指令的使用方法。

[教学重点]圆弧沟槽件的编程方法[教学难点]圆弧沟槽件的编程方法[教学过程]新课教学一、圆弧插补指令（G02/G03）圆弧插补指令格式如下：G17 G02/G03 X Y R （I J ）F ；G18 G02/G03 X Z R （I K ）F ；G19 G02/G03 Y Z R （J K ）F ；说明：（1）G17为选择XY平面， G18为选择XZ平面，G19为选择YZ平面，此三个指令为同组模态指令，如图2-9所示。

（2）沿圆弧所在平面另一根轴的正方向向负方向看，顺时针圆弧插补为G02，逆时针圆弧插补为G03。

（3） X、Y、Z为圆弧的终点坐标，R为圆弧半径。

（4）I、J、K为起点到圆心的距离分别在X、Y、Z轴上的矢量值。

图2-9 圆弧插补平面选择示意图二、圆弧的表示方法圆弧的表示方法有圆心法和半径法两种。

（1）圆心法。

用I、J、K指定圆弧起点位置的方法称为圆心法。

I、J、K后面的数值定义为圆弧起点相对于圆心在X、Y、Z轴上的分向量。

图2-10所示为圆心法编程示意图。

图2-10 圆心法编程示意图(2)半径法。

以R指定圆弧半径的方法称为半径法。

半径法以起点、终点和圆弧半径来表示一段圆弧，在圆上会有两段圆弧出现，如图2-11所示。

R后面的数值是正值时，表示圆心角小于等于1800的圆弧；R后面的数值是负值时，表示圆心角大于1800的圆弧。

半径法圆弧加工程序如下：加工圆弧A：G17 G02 X_ Y_ Ra_ F _;加工圆弧B：G17 G02 X_ Y_ -Rb_ F_;图2-11 半径法编程示意图三、整圆编程对于铣削一整圆，只能用圆心法进行加工（见图2-12），半径法无法执行。

如果用半径法以两个半圆相接，其真圆度误差会太大。

整圆的加工程序为G03 X40. Y0. I-40. J0 F100；练习过程：一、布置练习任务独立完成下图零件的加工二、老师讲解加工中心自动加工圆形槽零件的操作步骤及方法。

数控铣编程课程设计一、课程目标知识目标：1. 让学生掌握数控铣床的基本结构、功能及工作原理，理解数控铣编程的基本概念；2. 使学生学会数控铣削加工工艺的制定，掌握铣削编程的相关指令及程序格式；3. 让学生了解数控铣床操作的安全知识，熟悉铣削加工过程中的质量控制要点。

技能目标：1. 培养学生具备独立编写简单数控铣削程序的能力，并能进行程序仿真；2. 提高学生运用数控铣床进行实际加工的操作技能，学会加工过程中参数调整及故障排除；3. 培养学生具备团队协作能力，能在实际加工中与团队成员有效沟通，共同完成加工任务。

情感态度价值观目标：1. 培养学生热爱制造业，增强对数控铣削编程与操作的兴趣和热情；2. 培养学生具备质量意识、安全意识，养成良好的职业素养；3. 引导学生树立正确的价值观，认识到数控铣削技术在国家制造业发展中的重要性。

课程性质：本课程为专业技能课程，结合理论教学和实践操作，注重培养学生的实际操作能力和技术应用能力。

学生特点：学生处于中等职业教育阶段，具备一定的理论基础，对实践操作有较高的兴趣和热情，但需加强团队协作能力和质量意识。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，强化实际操作训练，提高学生的编程与操作技能。

同时，注重培养学生的安全意识、质量意识和团队协作能力，为将来的职业生涯打下坚实基础。

通过分解课程目标为具体学习成果，为教学设计和评估提供明确依据。

二、教学内容1. 数控铣床基本结构及工作原理：介绍数控铣床的组成、功能、分类及工作原理，结合教材第一章内容，让学生对数控铣床有全面的认识。

教学安排：2课时。

2. 数控铣削加工工艺：讲解铣削加工工艺的制定，包括工件装夹、刀具选择、切削参数设定等，参考教材第二章内容，使学生掌握铣削加工的基本工艺知识。

教学安排：4课时。

3. 数控铣削编程指令及程序格式：教授铣削编程的基本指令、程序格式及编程技巧，结合教材第三章内容，培养学生编写简单数控铣削程序的能力。

数控铣床实训教案——自动编程一、教学目标1. 了解数控铣床的基本工作原理和功能。

2. 掌握数控铣床自动编程的基本方法和技巧。

3. 能够独立完成简单零件的数控铣削加工。

二、教学内容1. 数控铣床的基本概念和工作原理。

2. 数控铣床编程的基本方法。

3. 数控铣床操作的基本步骤。

4. 常用数控铣床编程指令及其功能。

5. 数控铣床加工工艺及参数设置。

三、教学重点与难点1. 教学重点：数控铣床的基本工作原理，数控铣床编程的基本方法，数控铣床操作的基本步骤。

2. 教学难点：数控铣床编程指令的理解和应用，数控铣床加工工艺的制定。

四、教学准备1. 设备准备：数控铣床一台，电脑一台，CAD/CAM软件一套。

2. 材料准备：数控铣床操作手册，编程实例，安全防护用品。

3. 环境准备：保持实训车间清洁、整齐，遵守安全生产规定。

五、教学过程1. 导入：介绍数控铣床的基本工作原理和功能，激发学生的学习兴趣。

2. 讲解：讲解数控铣床编程的基本方法和技巧，示例演示。

3. 实操：学生分组进行数控铣床操作，练习编程和加工。

4. 讨论：学生分组讨论数控铣床加工过程中遇到的问题，教师指导解答。

5. 总结：总结数控铣床自动编程的要点，强调注意事项。

6. 作业：布置课后作业，巩固所学知识。

7. 安全：强调实训过程中的安全事项，确保学生的人身安全和设备安全。

六、教学评价1. 学生能熟练掌握数控铣床的基本工作原理和功能。

2. 学生能理解并运用数控铣床编程的基本方法和技巧。

3. 学生能独立完成简单零件的数控铣削加工。

4. 学生能遵守安全生产规定，安全操作数控铣床。

七、教学方法与手段1. 采用讲授法，讲解数控铣床的基本工作原理和编程方法。

2. 采用演示法，展示数控铣床的操作步骤和加工过程。

3. 采用实践法，让学生亲自动手操作数控铣床，提高实际操作能力。

4. 采用分组讨论法，培养学生团队合作意识和问题解决能力。

八、教学进度安排1. 第1周：讲解数控铣床的基本工作原理和功能。
