大工15秋《数控技术》大作业答案

数控技术作业答案1.数字控制、数控机床、点位控制系统、轮廓控制系统、开环伺服系统、闭环伺服系统、半闭环伺服系统。

答：数字控制：它是指用数字化信号对机床运动及其加工过程中进行控制的一种方法。

数控机床：一种装有程序控制系统（数控系统）的高效自动化机床点位控制系统：为点到点控制，只要刀具从某一位置向另一位置移动时，不管中间的轨迹如何，只要刀具最后能正确到达目标位置的控制方式的系统。

轮廓控制系统：能够对两个或两个以上运动坐标的位移及速度进行连续相关的控制，因而可进行曲线或曲面的加工。

开环伺服系统：指不带反馈的控制系统.闭环伺服系统：在机床移动部件上直接装有位置检测装置，将测量的结果直接反馈到数控装置中，与输入指令进行比较控制，使移动部件按照实际的要求运动，最终实现精确定位，原理如下图所示，因为把机床工作台纳入了位置控制环。

半闭环伺服系统：在开环系统的丝杠上装有角位移测量装置，通过检测丝杠的转角间接地检测移动部件的位移，反馈到数控系统中，由于惯性较大的机床移动部件不包括在检测范围之内。

2.NC机床由哪儿部分组成，试用框图表示各部分之间的关系，并简述各部分的基本功能。

答：图1-1 数控机床的组成框图数控程序：数控机床自动加工零件的工作指令。

即把加工零件的所有运动、尺寸、工艺参数等加工信息，按规定的方法、格式和代码，所编制的程序。

输入装置：将所输入的程序载体上的数控程序变成相应的电脉冲信号，传送并存入数控装置内。

数控装置及强电控制装置：数控装置是接受输入装置送来的脉冲信号，经过编译、运算和逻辑处理后，输出指令控制机床的各个部分，按程序动作的装置。

强电控制装置是介于数控装置和机床机械、液压部件之间的控制系统。

其主要作用是编译、判断和功率放大。

伺服驱动系统及位置监测装置：伺服驱动系统由伺服驱动电路和伺服驱动装置组成，并与机床的执行部件和机械传动部件组成数控机床的进给系统。

机床的机械部件：机械部件包括主运动部件、进给运动执行部件、床身、冷却、定位夹紧装置等。

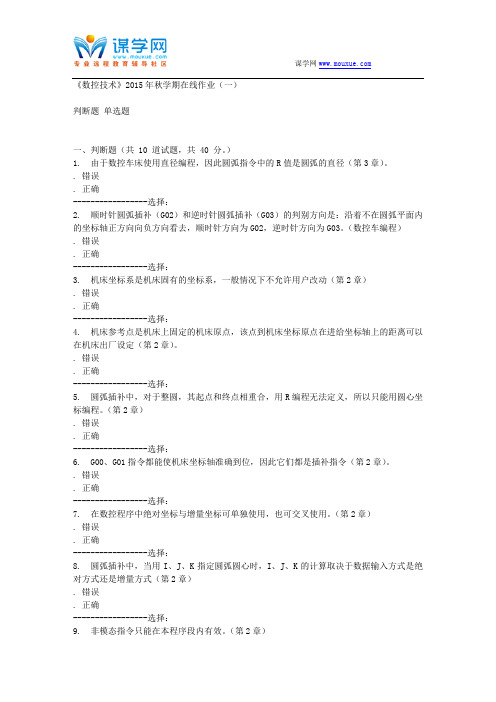

《数控技术》2015年秋学期在线作业（一）判断题单选题一、判断题（共 10 道试题，共 40 分。

）1. 由于数控车床使用直径编程，因此圆弧指令中的R值是圆弧的直径（第3章）。

. 错误. 正确-----------------选择：2. 顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的判别方向是：沿着不在圆弧平面内的坐标轴正方向向负方向看去，顺时针方向为G02，逆时针方向为G03。

（数控车编程）. 错误. 正确-----------------选择：3. 机床坐标系是机床固有的坐标系，一般情况下不允许用户改动（第2章）. 错误. 正确-----------------选择：4. 机床参考点是机床上固定的机床原点，该点到机床坐标原点在进给坐标轴上的距离可以在机床出厂设定（第2章）。

. 错误. 正确-----------------选择：5. 圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

（第2章）. 错误. 正确-----------------选择：6. G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令（第2章）。

. 错误. 正确-----------------选择：7. 在数控程序中绝对坐标与增量坐标可单独使用，也可交叉使用。

（第2章）. 错误. 正确-----------------选择：8. 圆弧插补中，当用I、J、K指定圆弧圆心时，I、J、K的计算取决于数据输入方式是绝对方式还是增量方式（第2章）. 错误. 正确-----------------选择：9. 非模态指令只能在本程序段内有效。

（第2章）. 错误. 正确-----------------选择：10. G92指令一般放在程序第一段，该指令不引起机床动作（第2章）。

. 错误. 正确-----------------选择：《数控技术》2015年秋学期在线作业（一）判断题单选题二、单选题（共 15 道试题，共 60 分。

大工15春《数控技术》在线作业单选题判断题一、单选题（共10 道试题，共50 分。

）1. 数控机床具有较（）的生产率。

A. 低B. 高C. 以上选项都对D. 以上选项都不对-----------------选择：B2. 机床（）就是将加工工件的所有工序尽可能的由一台机床完成。

A. 复合化B. 离散化C. 以上选项都对D. 以上选项都不对-----------------选择：A3. 点位控制数控机床对其移动的路线（）要求。

A. 有B. 没有C. 以上选项都对D. 以上选项都不对-----------------选择：B4. 数控机床的操作较（）。

A. 简单B. 复杂C. 以上选项都对D. 以上选项都不对-----------------选择：B5. 坐标轴联动数是指（）插补程序控制的移动坐标数。

A. 同一个B. 不同C. 以上选项都对D. 以上选项都不对-----------------选择：6. 数控编程中，G01为（）指令。

A. 直线插补B. 圆弧插补C. 主轴转速D. 以上选项都不对-----------------选择：7. 加工中心（）刀库。

A. 自带B. 没有C. 以上选项都对D. 以上选项都不对-----------------选择：8. 加工中心（）数控机床。

A. 属于B. 不属于C. 以上选项都对D. 以上选项都不对-----------------选择：9. 数控编程中，S字用来规定（）。

A. 直线插补B. 圆弧插补C. 主轴转速D. 以上选项都不对-----------------选择：10. 采用（）可以提高数控机床的主轴转速。

A. 高速精密滚珠丝杠B. 陶瓷球轴承C. 以上选项都对D. 以上选项都不对-----------------选择：大工15春《数控技术》在线作业1单选题判断题二、判断题（共10 道试题，共50 分。

）1. 在三坐标的数控机床中，各坐标的运动方向通常是相互平行的。

数控机床与编程技术作业及参考答案1.数控机床加工的特点有哪些？答：(1)适应性强(2)加工精度高、质量稳定(3)生产效率高(4)自动化程度高、工人劳动强度低(5)能实现复杂的运动(6)良好的经济效益(7)有利于生产管理的现代化2.数控机床的基本组成部分有哪些？答：输入装置、数控装置、驱动装置及位置检测装置、辅助控制装置、机床本体。

3.简述数控机床的分类?答：按加工工艺方法分类：金属切削类数控机床、特种加工类数控机床、板材加工类数控机床。

按控制运动轨迹分类：点位控制数控机床、直线控制数控机床、轮廓控制数控机床。

按驱动装置特点分类：开环控制数控机床、闭环控制数控机床、半闭环控制数控机床。

4.移动当量。

答：在数控系统中，一个脉冲所产生的坐标轴移动量。

5.输入装置的作用?答：将程序载体上的数控代码传递并存入数控系统内。

6.数控装置的作用？答：数控装置是数控机床的核心。

数控装置从内部存储器中取出或接受输入装置送来的一段或几段加工程序，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种控制信息和指令，控制机床各部分的工作，使其进行规定的有序运动和动作。

7.驱动控制装置的作用?答：接受来自数控装置的指令信息，经功率放大后，严格按照指令信息的要求驱动机床移动部件，以加工出符合图样要求的零件。

8.位置检测装置作用?答：将数控机床各坐标轴的实际位移量检测出来，经反馈系统输入到机床的数控装置，数控装置将反馈回来的实际位移量值与设定值进行比较，控制驱动装置按照指令设定值运动。

9.辅助控制装置主要作用?答：接收数控装置输出的开关量指令信号，经过编译、逻辑判别和运算，再经功率放大后驱动相应的电器，带动机床的机械、液压、气动等辅助装置完成指令规定的开关量动作。

10.开环控制数控机床的主要特点？答：其控制系统没有位置检测元件，无反馈信号。

移动部件的移动速度与位移量是由输入脉冲的频率与脉冲数所决定的。

开环控制数控机床的信息流是单向的，即进给脉冲发出后，实际移动值不再反馈回来。

网络教育学院《数控技术》课程设计题目：学习中心：层次：专业：年级：年春/秋季学号：学生：辅导教师：完成日期：年月日大工15春《数控技术》课程设计注意：从以下5个题目中任选其一作答。

题目一：图示板类零件，其厚度为10mm，需进行外轮廓的铣削精加工，精加工余量为0.2mm。

选择的立铣刀直径为φ20mm。

试写出该零件轮廓的精加工程序，其它参数合理自定，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目二：已知毛坯尺寸为Φ45×100mm，加工成如下图所示零件，编写数控加工程序，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目三：已知毛坯尺寸为Φ40×60mm，加工成如下图所示零件，编写数控加工程序，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目四：选择数控车床加工如图所示工件，毛坯尺寸为φ114mm, 对刀点为（50,100）。

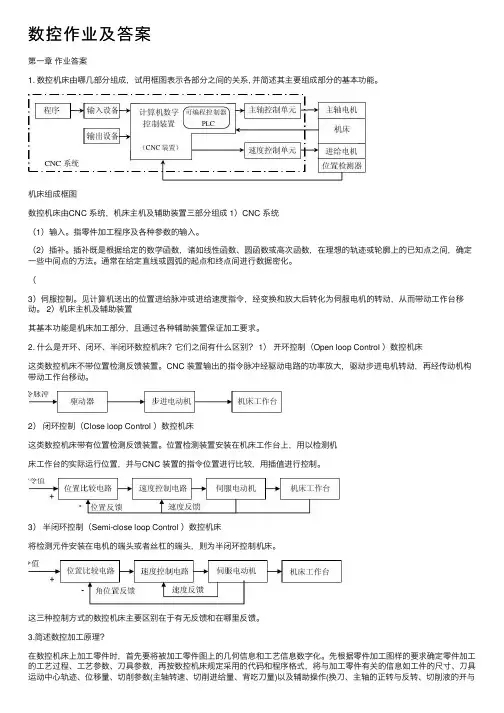

数控作业及答案第⼀章作业答案1. 数控机床由哪⼏部分组成，试⽤框图表⽰各部分之间的关系, 并简述其主要组成部分的基本功能。

机床组成框图数控机床由CNC 系统，机床主机及辅助装置三部分组成 1）CNC 系统（1）输⼊。

指零件加⼯程序及各种参数的输⼊。

（2）插补。

插补既是根据给定的数学函数，诸如线性函数、圆函数或⾼次函数，在理想的轨迹或轮廓上的已知点之间，确定⼀些中间点的⽅法。

通常在给定直线或圆弧的起点和终点间进⾏数据密化。

（3）伺服控制。

见计算机送出的位置进给脉冲或进给速度指令，经变换和放⼤后转化为伺服电机的转动，从⽽带动⼯作台移动。

2）机床主机及辅助装置其基本功能是机床加⼯部分，且通过各种辅助装置保证加⼯要求。

2. 什么是开环、闭环、半闭环数控机床？它们之间有什么区别？ 1）开环控制（Open loop Control ）数控机床这类数控机床不带位置检测反馈装置。

CNC 装置输出的指令脉冲经驱动电路的功率放⼤，驱动步进电机转动，再经传动机构带动⼯作台移动。

2）闭环控制（Close loop Control ）数控机床这类数控机床带有位置检测反馈装置。

位置检测装置安装在机床⼯作台上，⽤以检测机床⼯作台的实际运⾏位置，并与CNC 装置的指令位置进⾏⽐较，⽤插值进⾏控制。

3）半闭环控制（Semi-close loop Control ）数控机床将检测元件安装在电机的端头或者丝杠的端头，则为半闭环控制机床。

这三种控制⽅式的数控机床主要区别在于有⽆反馈和在哪⾥反馈。

3.简述数控加⼯原理？在数控机床上加⼯零件时，⾸先要将被加⼯零件图上的⼏何信息和⼯艺信息数字化。

先根据零件加⼯图样的要求确定零件加⼯的⼯艺过程、⼯艺参数、⼑具参数，再按数控机床规定采⽤的代码和程序格式，将与加⼯零件有关的信息如⼯件的尺⼨、⼑具运动中⼼轨迹、位移量、切削参数(主轴转速、切削进给量、背吃⼑量)以及辅助操作(换⼑、主轴的正转与反转、切削液的开与关)等编制成数控加⼯程序，然后将程序输⼊到数控装置中，经数控装置分析处理后，发出指令控制机床进⾏⾃动加⼯。

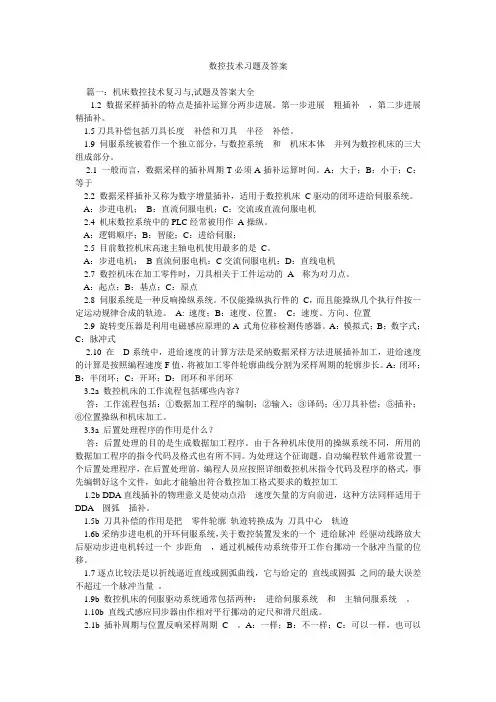

数控技术习题及答案篇一：机床数控技术复习与,试题及答案大全1.2 数据采样插补的特点是插补运算分两步进展。

第一步进展粗插补，第二步进展精插补。

1.5刀具补偿包括刀具长度补偿和刀具半径补偿。

1.9 伺服系统被看作一个独立部分，与数控系统和机床本体并列为数控机床的三大组成部分。

2.1 一般而言，数据采样的插补周期T必须A插补运算时间。

A：大于；B：小于；C：等于2.2 数据采样插补又称为数字增量插补，适用于数控机床C驱动的闭环进给伺服系统。

A：步进电机；B：直流伺服电机；C：交流或直流伺服电机2.4 机床数控系统中的PLC经常被用作A操纵。

A：逻辑顺序；B：智能；C：进给伺服；2.5 目前数控机床高速主轴电机使用最多的是C。

A：步进电机；B直流伺服电机：C交流伺服电机：D：直线电机2.7 数控机床在加工零件时，刀具相关于工件运动的A 称为对刀点。

A：起点；B：基点；C：原点2.8 伺服系统是一种反响操纵系统。

不仅能操纵执行件的C，而且能操纵几个执行件按一定运动规律合成的轨迹。

A: 速度；B：速度、位置；C：速度、方向、位置2.9 旋转变压器是利用电磁感应原理的A 式角位移检测传感器。

A：模拟式；B；数字式；C：脉冲式2.10 在D系统中，进给速度的计算方法是采纳数据采样方法进展插补加工，进给速度的计算是按照编程速度F值，将被加工零件轮廓曲线分割为采样周期的轮廓步长。

A：闭环；B：半闭环；C：开环；D：闭环和半闭环3.2a 数控机床的工作流程包括哪些内容？答：工作流程包括：①数据加工程序的编制；②输入；③译码；④刀具补偿；⑤插补；⑥位置操纵和机床加工。

3.3a 后置处理程序的作用是什么？答：后置处理的目的是生成数据加工程序。

由于各种机床使用的操纵系统不同，所用的数据加工程序的指令代码及格式也有所不同。

为处理这个征询题，自动编程软件通常设置一个后置处理程序，在后置处理前，编程人员应按照详细数控机床指令代码及程序的格式，事先编辑好这个文件，如此才能输出符合数控加工格式要求的数控加工1.2b DDA直线插补的物理意义是使动点沿速度矢量的方向前进，这种方法同样适用于DDA 圆弧插补。

第3xx习题解答3、1简述数控伺服系统得组成与作用。

数控伺服驱动系统按有无反馈检测元件分为开环与闭环（含半闭环）两种类型。

开环伺服系统由驱动控制单元、执行元件与机床组成。

驱动控制单元得作用就是将进给指令转化为执行元件所需要得信号形式，执行元件则将该信号转化为相应得机械位移。

闭环（半闭环）伺服系统由执行元件、驱动控制单元、机床，以及反馈检测元件、比较环节组成。

位置反馈元件将工作台得实际位置检测后反馈给比较环节，比较环节将指令信号与反馈信号进行比较，以两者得差值作为伺服系统得跟随误差，经驱动控制单元驱动与控制执行元件带动工作台运动。

3、2数控机床对伺服系统有哪些基本要求？数控机床对伺服系统得基本要求：⒈精度高；⒉快速响应特性好；⒊调速范围宽；⒋系统可靠性好。

3、3数控伺服系统有哪几种类型？简述各自得特点。

数控伺服系统按有无检测装置分为开环伺服系统、半闭环伺服系统与闭环伺服系统。

开环伺服系统就是指不带位置反馈装置得控制方式。

开环控制具有结构简单与价格低廉等优点。

半闭环伺服系统就是通过检测伺服电机得转角间接地检测出运动部件得位移（或角位移）反馈给数控装置得比较器，与输入指令进行比较，用差值控制运动部件。

这种系统得调试十分方便，并具有良好得系统稳定性。

闭环伺服系统将直接测量到得位移或角位移反馈到数控装置得比较器中与输入指令位移量进行比较，用差值控制运动部件，使运动部件严格按实际需要得位移量运动。

闭环控制系统得运动精度主要取决于检测装置得精度，而与机械传动链得误差无关，其控制精度将超过半闭环系统。

3、4简述步进电动机得分类及其一般工作原理。

从结构上瞧，步进电动机分为反应式与激磁式，激磁式又可分为供电激磁与永磁式两种。

按定子数目可分为单段定子式与多段定子式。

按相数可分为单相、两相、三相及多相，转子做成多极。

在输入电信号之前，转子静止不动；电信号到来之后，转子立即转动，且转向、转速随电信号得方向与大小而改变，同时带动一定得负载运动；电信号一旦消失，转子立即自行停转。

课后习题答案(数控技术)本文整理了数控技术课程中常见的习题答案，供同学们参考。

第一章数控编程1.1 填空题1.数控机床的基本运动方式包括___、___、___、___、___答案：直线运动、圆弧运动、螺旋线运动、椭圆运动、曲面运动C的英文名称是___，是计算机数字控制的缩写。

答案：Computerized Numerical Control3.G代码表示几何指令，由___、___和___三部分组成。

答案：字母、整数、小数1.2 判断题1.N代表行号，T代表工具号，F代表进给速度，以上说法正确吗？答案：错误。

N代表程序号，T代表刀具号，F代表进给速率。

2.G代码是机床控制程序的重要组成部分，上述说法正确吗？答案：正确。

第二章数控机床2.1 填空题1.数控机床的主轴转速由___控制。

答案：主轴调速器。

2.动态精度是指在___运动条件下，数控机床的精度水平。

答案：实际加工。

3.数控机床的___系统可完成对机床各个部件的检测监控和报警诊断。

答案：监控诊断。

2.2 判断题1.数控机床的切削过程中，切削速度越大，表面粗糙度越小。

以上说法正确吗？答案：错误。

切削速度越大，表面粗糙度越大。

2.数控机床的负载率越大，说明机床的刚性越高。

以上说法正确吗？答案：正确。

第三章数控加工3.1 填空题1.数控加工具有___、___、___、___、___等特点。

答案：高精度、高效率、高自动化、良好的一致性、易于实现柔性化生产。

2.内外轮廓加工时，___函数可以实现放大和缩小轮廓。

答案：G41/G42。

3.2 判断题1.数控机床加工时，进给速度越大，加工质量越好。

以上说法正确吗？答案：错误。

进给速度越大，容易产生毛刺、烧焦等缺陷，加工质量越差。

2.数控加工是实现智能制造的重要手段，以上说法正确吗？答案：正确。

数控加工可以实现自动化、智能化、高效率和高一致性的加工过程，是实现智能制造的基础。

以上就是本文整理的数控技术课程习题答案。

一、填空题：1.数控机床是用数字化代码来控制 刀具与工件 的相对运动，从而完成零件的加工。

2.所谓“插补”就是指在一条已知起点和终点的曲线上进行 数据点的密化（或数据密化） 的过程。

3.对刀操作就是 确定工件坐标系 和 机床坐标系 之间关系的操作。

4.直流伺服电动机的控制特性是指其速度随 电压 变化的特性，而其机械特性是指其速度随 负载转矩 变化的特性。

5.刀具在机床上的位置是由 刀位点 的位置来表示的。

规定，数控机床坐标轴和方向是基于 工件 固定，刀具 移动。

7.数控机床上采用的导轨主要有 静压导轨、滚动导轨、塑料导轨 三种形式。

7.用逐点比较法插补直线OA ，其起点坐标为O （0，0），终点坐标A （5，8），若采用插补的总步数作为终点减法计数器J E 的初始值，即J E ＝ 13 。

在插补过程中，每进给一步，计数器J E 减1,当J E ＝ 0时，到达终点，停止插补。

8.数控机床一般由控制介质、数控装置、伺服系统、测量装置和机械本体五个部分组成。

系统软件必须完成 管理 和 控制 两大任务。

10.步进电机的“失步”现象有两种表现形式，即 丢步 和 越步14.在CNC 软件中资源分时共享要解决的问题是各任务何时占用CPU 以及占用时间的长短，解决的办法是 循环轮流 和 中断优先相结合。

11.数控机床伺服驱动系统是指以机床移动部件的 位置 和 速度 作为控制量的自动控制系统，又称为拖动系统。

12.若三相步进电机（三相绕组分别为A 、B 、C ），请写出三相六拍工作方式的通电顺序：A －AB －B －BC －C －CA －A （或者A －AC －C －CB －B －BA －A ）13.对于第四象限逆圆弧来说，当F≥0时其进给方向为 +y ，偏差计算公式为 F=F-2y+1 14.数控机床的脉冲当量是指 每个脉冲信号使数控机床移动部件产生的位移量。

15.数控技术是指用 数字化信号（或数字化代码）对机床运动及其加工过程进行自动控制的一种方法。

❖ 1. 什么叫机床的数字控制？什么是数控机床？机床的数字控制原理是什么？答：数字控制是一种借助数字、字符或其它符号对某一工作过程(如加工、测量、装配等)进行可编程控制的自动化方法。

数控机床是采用数字控制技术对机床的加工过程进行自动控制的一类机床。

是数控技术典型应用的例子。

数控机床在加工零件时，首先是根据零件加工图样进行工艺分析，确定加工方案、工艺参数和位移数据；其次是编制零件的数控加工程序，然后将数控程序输入到数控装置，再由数控装置控制机床主运动的变速、启停、进给运动方向、速度和位移的大小，以及其他诸如刀具选择交换、工件夹紧松开、路程和参数进行工作，从而加工出形状、尺寸与精度符合要求的零件。

❖ 2. 什么叫点位控制、直线控制和轮廓控制？答：点位控制是控制点到点的距离。

只是要求严格控制点到点之间的距离，而与所走的路径无关。

直线控制是不仅控制点到点的距离，还要控制这两点之间的移动速度和路线，使之沿坐标平行或成45°的方向运动。

也就是说同时控制的坐标只有一个。

轮廓加工控制是控制轮廓加工，实时控制位移和速度。

它的特点是能够对两个或两个以上的运动坐标的位移和速度同时进行连续地相关控制，使合成的平面或空间运动轨迹能满足轮廓曲线和曲面加工的要求。

控制过程中不仅对坐标的移动量进行控制，而且对各坐标的速度及它们之间比率都要行严格控制，以便加工出给定的轨迹。

❖ 3. 简述数控机床是如何分类的？答：按伺服系统的类型分：开环控制的数控机床、闭环控制的数控机床、半闭环控制的数控机床。

按工艺方法分：金属切削类数控机床、金属成型类及特种加工类数控机床。

按功能水平分：低档数控机床；中档数控机床；高档数控机床。

❖ 4.什么叫CNC？答：以计算机为核心的数控系统。

⏹ 1.数控程序和程序段的格式是什么？包括哪几类指令代码？答：从数控系统外部输入的，根据被加工零件的图纸及其技术要求、工艺要求等切削加工的必要信息，按数控系统所规定的指令和格式编制并直接用于加工的程序，就是数控加工程序，简称为数控程序。

大连理工大学智慧树知到“机械设计制造及其自动化”《数控技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.数控机床的检测装置常用类型有增量式、绝对式、开环式、闭环式。

()A.正确B.错误2.数控编程中，G01为()指令。

A.直线插补B.圆弧插补C.主轴转速D.以上选项都不对3.G17、G18、G19用来确定()。

A.插补平面B.坐标系C.直线插补D.圆弧插补4.刀尖半径左补偿方向的规定是沿刀具运动方向看，刀具位于工件左侧。

()A.正确B.错误5.采用()可以提高数控机床的主轴转速。

A.高速精密滚珠丝杠B.陶瓷球轴承C.以上选项都对D.以上选项都不对6.伺服系统()完成机床移动部件的位置和速度控制。

A.能B.不能C.以上选项都对D.以上选项都不对7.数控机床用PC可分为内装型和独立型两类。

()A.正确B.错误8.数控系统的组成部分不包括排屑装置。

()A.正确B.错误9.空载时，步进电机由静止状态起动，达到不失步的正常运行的()频率，称为起动频率。

A.最低B.最高C.以上选项都对D.以上选项都不对10.主轴的旋转精度是指在高转旋转条件下，主轴前端的径向和轴向跳动。

()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：B2.参考答案：A3.参考答案：A4.参考答案：A5.参考答案：B6.参考答案：A7.参考答案：A8.参考答案：B9.参考答案：B10.参考答案：B。

Ⅰ。

判断题1（×)2（√)3（√）4（×）5（×）6（×）7（×）8(×）9（×）10（×）11（√)12（×）13(×）14(√)15（×）16(×)17（×）18 (√）19正确20 （√）21 （×）22 （×) 23 (√）24 （√）25 （√) 26 （×）27 （×）28 （×) 29 (×）30 （×）31 （√) 32 （×）33 (×）34 （×)35 （√）36 (√）37 (×) 38 （√）39 （√) 40 （√）41 (√）42 （×）43 (×) 44 （×）45 (√) 46 （×）47 （×) 48 （×）49 （×）50 （×）51 (×）52（×）53 (×）54 （√）55 (√）56 （×）57 （√）58 (√）59 （√) 60 （√）61 (√）62 (√）63 （√）64 （×）65 （×）66 （√）67 （√）68 (√）69 (√)（×）71 （×）72 (√）73 （√) 74 (×）75 （√）76 （×）77 （√) 78 （×) 79 （√）80 （×）81 （×）82 （√) 83 （√）84 （×) 85 （√）86 (√）8788（√）89（×）90（×）91(√）92（√)Ⅱ.选择题1B23B45C678A9答案: C 10111213 A 14 A 15 B 1617 B 1819 C 20 C 2122 B 23 B 24252627283031 C 32 A 3334 A 3536373839 C 4041424344 B 454647484950答案: C 51D525354A5556C575859606162C63A 65 C 66 A 6768 A 69 B 70717273 C 747576 A 77 C 78798081828384858687答案：C 88答案：C 89B909192939495A96答案：A 97C98A100C101C102103C104105106107108109C110111C112答案:C 113114答案：B 115D116117 B 118 A 119 B 120121 B 122 C 123124125126 B 127128129 B 130 A 131 A 132133 B134答案：B 135136C137138答案:B 139140141A142143144答案：C 145146147148149150151152153154155答案：C 156答案：A 157B158159160161答案： B 162答案：D 163164165答案: A 166167168170答案：D 171答案：C 172173174答案：C 175176177答案： A 178179180答案：D 181182答案：A 183184答案:A 185186答案：B188答案：B 189B190191答案:B 192193答案: A 194195答案:C 196197答案：B 198199答案：D 200答案：A 201202答案：D 203答案：D 204答案：B 205206答案：C 207208答案：D 209210211212答案:D 213214B215答案：D 216217218答案:C 219B220答案：D 221222答案:C 223224答案：A 225226227228229答案：C 230答案:D 231232D233234A235答案：C 236答案:A 237238239240241答案：B 242答案：D 243244245246247248249答案：A 250251答案：C 252253答案：B 254答案: A 255A256257258答案：C 259C260261262263264答案：C 265答案： C 266267C268答案: C 269270C271答案：C 272C273274答案：A 275答案：C 276答案: A 277答案:A 278279答案:D 280C281282283答案:B 284285D286答案:D 287288289290291答案:CC293C294295答案：C296297答案：B298299300301302303Ⅲ.填空题123答案:柔性制造单元，计算机集成制造系统4答案：计算机数字控制柔性制造单元 CIMS答案：自适应控制系统6答案：刀具半径补偿7答案：辅助89答案：顺圆逆圆10111213圆弧1415答案：|X b—X a|+|Y b—Y a｜1617答案：插补181920答案：脉冲21答案：相接近（或相同) 22答案:光电隔离23答案：某个载波的相位2425答案：2562627答案：独立编址统一编址28290。

西南交《数控技术》在线作业一一、单选题（共 12 道试题，共 48 分。

）1. 硬件处理数据的特点（）。

. 处理速度快. 设计灵活. 适应性强. 价格便宜正确答案：2. 数控程序的换刀指令是（）。

. M01. M02. M05. M06正确答案：3. 顺时针圆弧插补的数控指令是（）。

. G01. G02. G03. G04正确答案：4. 辅助功能代码是（）。

. F. M. S. G正确答案：5. 刀具半径右补偿的数控指令是（）。

. G40. G41. G42. G43正确答案：6. 绕Y轴转动的圆进给坐标轴用（）表示....正确答案：7. G01的移动速度指的是（）的速度。

. X轴. Y轴. Z轴. 合成正确答案：8. 下列不属于脉冲增量插补的是（）。

. 逐点比较法. 数值积分法. 比较积分法. 双插补正确答案：9. 下列不是数控机床的检测装置有（）。

. 脉冲编码器. 感应同步器. 光栅. 千分表正确答案：10. 编程时一般选择（）作为编程坐标系。

. 工件坐标系. 机床坐标系. 刀具坐标系. 工作台坐标系正确答案：11. 刀具长度正向补偿的数控指令是（）。

. G42. G43. G44. G45正确答案：12. 绝对坐标编程的数控指令是（）。

. G90. G91. G92. G93正确答案：西南交《数控技术》在线作业一二、多选题（共 13 道试题，共 52 分。

）1. 手动编程适用于（）。

. 几何形状简单零件. 两坐标加工零件. 复杂曲面零件. 临时加工正确答案：2. 闭环伺服系统的执行元件可以选择（）。

. 步进电机. 交流伺服电机. 直流伺服电机. 直线电机正确答案：3. 多任务系统的任务调度方法有（）. 简单循环调度法. 时间片轮换调度法. 抢占式优先调度法. 非抢占式优先调度法正确答案：4. 对多资源系统的并行处理实现方式有（）。

. 并发处理. 资源分时共享. 流水处理. 串行处理正确答案：5. 开环伺服驱动系统的组成部分有（）。

《数控技术》练习题参考答案一、填空题1、程序段格式固定程序段格式可变程序段格式2、地址符符号数字3、准备程序段加工程序段结束程序段4、零件图样中的尺寸标注是否适应数控加工的特点零件图样中构成轮廓的几何元素的条件是否充分、正确审查与分析零件结构的合理性5、高精度、高刚性要求快速重组、重调要求6、较小直径的铣刀大直径铣刀7、钻、镗、铰、攻螺纹循环功能取消8、绝对尺寸输入制式增量尺寸输入制式9、增量尺寸输入制式功能10、局部坐标系原点在工件坐标系中的坐标值11、顺时针圆弧插补功能G02 逆时针圆弧插补功能G0312、Z Z13、当其后的表达式满足时，执行DO到END间的程序，否则转到END后的程序段二、单项选择题1、B2、C3、B4、C5、C6、D7、B8、C9、B 10、D 11、D 12、B三、问答题1、答：（1）快速走丝数控电火花线切割加工机床；（2）慢速走丝数控电火花线切割加工机床；（3）中速走丝数控电火花线切割加工机床；2、答：（1）机床通电后，为取消半径补偿状态；（2）G41、G42、G40不能和G02、G03一起使用，只能与G00或G01一起使用，且刀具必须要移动。

（3）在程序中用G42指令建立右刀补，铣削时对于工件将产生逆铣效果，故常用于粗铣，用G41指令建立左刀补，铣削时对于工件将产生顺铣效果，故常用于精铣。

（4）一般情况下，刀具半径补偿量应为正值，如果补偿量为负，则G41和G42正好相互替换。

（5）在建立刀具半径补偿以后，不能出现连续两个程序段无选择补偿坐标平面的移动指令，否则数控系统因无法正确计算程序中刀具轨迹交点坐标，可能产生过切现象。

（6）在补偿状态下，铣刀的直线移动量及铣削内侧圆弧的半径值要大于或等于刀具半径，否则补偿时会产生干涉，系统在执行相应程序段时将会产生报警。

（7）若程序中建立的半径补偿，在加工完成后必须用G40指令将补偿状态取消，使铣刀的中心点回复到实际的坐标点上。

数控技术大作业第一篇：数控技术大作业数控技术第1次大作业：（学习资料已经发给信箱，任选一题）一．为两台异步电动机设计主电路和控制电路，其要求如下：⑴ 两台电动机互不影响地独立操作启动与停止；⑵ 能同时控制两台电动机的停止；⑶ 当其中任一台电动机发生过载时，两台电动机均停止。

要求用功能分区和图区画法画出主电路和控制电路原理图。

二．设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴ 小车由原位开始前进，到终点后自动停止；⑵ 在终点停留一段时间后自动返回原位停止；⑶ 在前进或后退途中任意位置都能停止或启动。

⑷ 要有短路和过载保护。

要求用功能分区和图号分区画法画出主电路和控制电路原理图。

三.试设计一台异步电动机的控制电路。

要求：⑴ 能实现启、停的两地控制；⑵ 能实现点动；⑶ 能实现单方向的行程保护；⑷ 要有短路和过载保护。

要求用功能分区和图号分区画法画出主电路和控制电路原理图。

四．山东金岭铁矿铁粉输送控制如图所示，分别画出以下2种情况的电气控制原理图：⑴M1 起动后，M2才能起动,并提出电气设备明细表⑵M1 起动后，M2延时一定时间才起动要求用功能分区和图号分区画法画出主电路和控制电路原理图。

第二篇：数控技术作业2数控技术作业2（1）什么是“字地址程序段格式”，为什么现代数控系统常用这种格式？（2）数控机床的X、Y、Z坐标轴及其方向是如何确定的？（3）数控机床的机床坐标系和工件坐标系之间的关系如何？答：（1）即地址符可变程序段格式，这种格式具有程序简短，直观，可读性强，易于校验与修改等特点。

答：（2）坐标系确定原则:1．刀具相对静止、工件运动的原则：这样编程人员在不知是刀具移近工件还是工件移近刀具的情况下，就可以依据零件图纸，确定加工的过程。

2．标准坐标系原则：即机床坐标系确定机床上运动的大小与方向，以完成一系列的成形运动和辅助运动。

3．运动方向的原则：数控机床的某一部件运动的正方向，是增大工件与刀具距离的方向。

大工20秋《数控技术》在线作业1红字部分为答案！单选题1.数控机床的坐标运动是()。

A.主运动B.副运动C.进给运动D.旋转运动2.()控制系统的数控机床没有位置检测元件。

A.开环B.半开环C.半闭环D.全闭环3.车床主轴的转动是()。

A.主运动B.副运动C.进给运动D.旋转运动4.数控机床的维修和操作较()。

A.简单B.复杂C.便宜D.昂贵5.坐标联动数()。

A.等于机床所具有的坐标轴数B.等于机床具有的伺服电动机数C.指同一个插补程序控制的移动坐标数D.以上选项均不对6.()的联动可形成各种不同的加工表面。

A.主运动B.副运动C.进给运动D.旋转运动7.()代码可以分为模态和非模态代码。

A.GB.SC.TD.M8.模态G代码()。

A.只有在它所在的程序段内有效B.一旦执行就一直保持有效，直到被同一模态组的另一个G代码替代为止C.永久有效D.以上答案均不对9.()是程序编制人员在编程时使用的。

A.机床坐标系B.工件坐标系C.任意坐标系D.以上选项均不对10.以编程原点为基准得出的坐标值是()。

A.绝对坐标值B.相对坐标值C.增量坐标值D.以上选项均不对判断题1.开环伺服系统内有位置检测反馈装置。

错误2.数控车床属于点位控制机床。

错误3.冲床属于轮廓控制机床。

错误4.数控系统的组成部分包括机械部分、数字控制系统、液压和气压传动系统、冷却润滑及排屑装置等。

正确5.数控机床按有无检测装置可分为开环、半闭环、全闭环控制系统的数控机床。

正确6.数控机床按加工路线可分为点位控制数控机床和轮廓加工数控机床。

正确7.机械加工由切削的主运动和进给运动共同完成。

正确8.数控编程时用的坐标系是机床坐标系。

错误9.F代码用来规定主轴转速。

错误10.数控机床程序编制的方法有手工编程、自动编程、图形交互式自动编程。

正确。
