空气能中央热水机组 安装使用说明书执行标准： GB/T 21362-2008适用型号： RSJ-200/MS-540V1尊敬的用户：感谢您使用美的公司的产品！为了您正确使用本热水机产品，请在安装和使用前仔细阅读本说明书，并妥善保管以供日后参考。
您所使用的是美的空气能热水机产品，需要进行定期的清洗和保养。
如果不能得到正确的清洗与保养，其故障率将增加且使用寿命大为缩减。
定期深入的清洗可以清除机组内累积的水垢或灰尘等，可以有效提升机组换热能力，减少系统的耗电量。
如果冬季短时间内不使用时，请保证机组全天上电。
如果冬季长期不使用时，请务必排净系统中的水，避免系统冻裂。
请您每年定期与美的当地服务网点或直接与我司联系，我司将指派专业人员给您提供有偿的检查和保养服务。
全国24小时服务热线：400-8899-315目录美的附件1 注意事项 (1)2 机组各部分名称及安装位置 (2)3 机组的安装 (3)4 配件的安装 (9)5 电气安装 (10)6 机组试运行 (16)7 使用方法 (17)8 常见故障及处理方法 (18)9 日常维护与清洗 (22)10 机组规格参数 (26)11 合格证 …………………………………………………………………… 封底附件1 注意事项注意 ! 警告 ! 安装使用前，请详细阅读本安装使用说明书。
以下所述为安全上应注意的重要内容，请务必遵守。
以下图标所代表的意义为：表示错误处理将导致人员伤害或物资损失。
表示错误处理将导致人员受重伤或死亡。
2-2 机组安装位置1) 机组可以安装在地面上或合适的屋面上，但均需保证足够的通风量，对于每台机组循环风量不小于 8000m 3/h。
2) 应避免将机组装在对噪声和振动有一定要求的地方。
3) 机组的安装位置应尽量避免处于阳光直射之下，要有防雨防雪措施，要远离锅炉烟道或其它会腐蚀 冷凝盘管及机组铜管部件的空气环境。
4) 如果机组位于未经许可的人员能够接近的地点，则应采取隔离安全措施，如设置防护栏等。

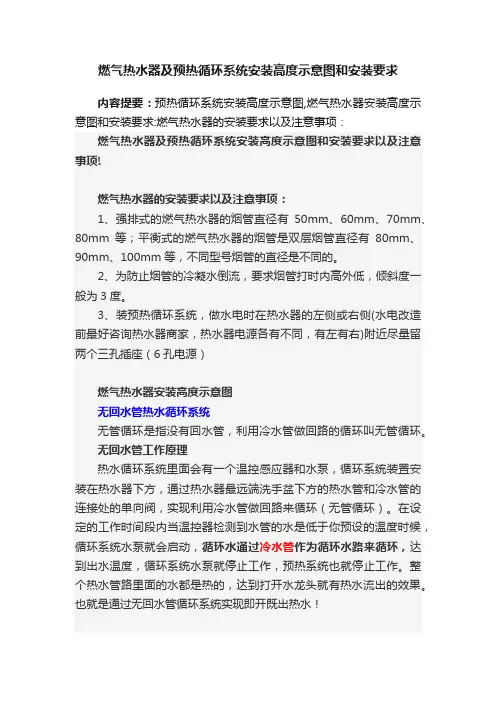

燃气热水器及预热循环系统安装高度示意图和安装要求内容提要：预热循环系统安装高度示意图,燃气热水器安装高度示意图和安装要求:燃气热水器的安装要求以及注意事项：燃气热水器及预热循环系统安装高度示意图和安装要求以及注意事项!燃气热水器的安装要求以及注意事项：1、强排式的燃气热水器的烟管直径有50mm、60mm、70mm、80mm等；平衡式的燃气热水器的烟管是双层烟管直径有80mm、90mm、100mm等，不同型号烟管的直径是不同的。
2、为防止烟管的冷凝水倒流，要求烟管打时内高外低，倾斜度一般为3度。
3、装预热循环系统，做水电时在热水器的左侧或右侧(水电改造前最好咨询热水器商家，热水器电源各有不同，有左有右)附近尽量留两个三孔插座（6孔电源）燃气热水器安装高度示意图无回水管热水循环系统无管循环是指没有回水管，利用冷水管做回路的循环叫无管循环。
无回水管工作原理热水循环系统里面会有一个温控感应器和水泵，循环系统装置安装在热水器下方，通过热水器最远端洗手盆下方的热水管和冷水管的连接处的单向阀，实现利用冷水管做回路来循环（无管循环）。
在设定的工作时间段内当温控器检测到水管的水是低于你预设的温度时候，循环系统水泵就会启动，循环水通过冷水管作为循环水路来循环，达到出水温度，循环系统水泵就停止工作，预热系统也就停止工作。
整个热水管路里面的水都是热的，达到打开水龙头就有热水流出的效果。
也就是通过无回水管循环系统实现即开既出热水！有回水管热水循环系统回水管是把最末端热水管再连接到热水器形成循环回路的水管有回水管工作原理从热水管的最远段再接回一条水管到热水器的下方，回来的这条水管就是我们常说的回水管。
在设定的工作时间段内当温控器检测到水管的水是低于你预设的温度时候，循环系统水泵就会启动，循环水通过再接回的一条水管循环水路来循环，达到出水温度，循环系统水泵就停止工作，预热系统也就停止工作。
整个热水管路里面的水都是热的，达到打开水龙头就有热水流出的效果。
前言感谢您选购本公司产品。
➢在您拿到本产品时，请确认其是否与您订购的产品一致，以及其在运输过程中是否损坏。
➢为了你能安全有效的使用本产品，本说明书详细记载了安装、使用及保养方法。
请在安装及使用之前,仔细阅读本说明书,并请妥善保存,以备必要时查阅。
➢本产品的使用说明书是按现行的规定标准编制的，本公司无法保证本产品能满足将来新的规定标准。
➢安装、拆卸本产品前，请先断开（拔除）与本产品相连接的所有电源（插头）。
➢为了使用安全,接线时务必参照接线图,请勿私自改动或修理本机组。
➢严禁将任何东西插入机组内或覆盖在机组上,以免发生意外事故。
➢从预防保全观点出发，本公司希望客户能订立保养检修计划，定期更换零件或进行保养维护。
对于使用上有任何不明之处，请与我们公司（）联系。
目录前言 (1)目录 (1)一．产品概述 (2)1.1、产品介绍 (2)1.2、系统原理 (2)1.3 产品优势 (3)二．产品的性能与规格 (5)2.1 产品性能参数 (5)2.2 电气接线原理图 (6)三．工程设计及安装 (8)3.1 系统简图 (9)3.2 安装说明 (12)四. 机组线控器安装及使用 (14)4.1 安装须知 (14)4.2 线控器的使用 (14)五.机组的调试及试运行 (18)5.1 试运行 (18)5.2 运行相关说明 (18)一．产品概述1.1、产品介绍空气能热泵热水机组（Air-Source Heat Pump Water Heater）是当今世界上开拓利用新能源最好的设备之一，是继锅炉、燃气热水器、电热水器和太阳能热水器之后的新一代环保节能热水制取装置。
它根据逆卡诺循环原理，机组以少量电能为驱动力，以制冷剂为载体，源源不断地吸收空气或自然环境中难以利用的低品位热能（-7~43℃），转化为高品位热能，实现低温热能向高温热能的转移；再将高品位热能释放到水中制取热水（55℃，最高达60℃），通过热水供应管路输送给用户满足热水供应、供暖需求。
AUX热泵热水机工程方案书目录一、工程概况 (2)二、设计原则及依据 (2)三、热负荷计算： (3)主机及辅助设备选型 (5)五、系统基本配置： (9)六、运行费用及经济效益分析表 (11)七、选择奥克斯空气源热水机的理由 (12)八、系统构成及主要设备材料选择及说明 (15)九、施工工艺说明： (16)十、售后服务 (19)一、工程概况该项目于宁波市，XX宾馆，该工程有客房和洗衣房两部分组成，（1）客房部分：共六层，高30m，机组放在楼后，用钢筋架固定，蓄热水箱于楼后计算日平均用水量约20m3 。
供水方式：不定时供应热水（24小时/日），淋浴出水温度：55℃。
用水量：20T（根据计算）（2）洗衣房部分：计算日平均用水量约20m3 。
供水方式：不定时供应热水（24小时/日），洗衣房出水温度：60℃。
用水量：20T（根据计算）现在需要使用空气能热泵热水机组，使用水源为自来水。
二、设计原则及依据●按机组在最低工况下运行设计原则；●满足贵方全天候供热需求；●宁波地区气象资料；●工程安装过程中不影响其它建筑设施；●工程安装受力要求设计合理、耐用，美观规范，便于维护管理。
●系统运行稳定可靠、操作使用方便。
设计标准依据：1)GB 50015-2003 《建筑给水排水设计规范》2)GB 5749-85 《生活饮用水卫生标准》3)ISBN 7-112-04145-7 《给水排水设计手册》4)GB50242-2002 《采暖与卫生工程施工及验收规范》5)JGJ/T16-92 《民用建筑电气设计规范》6)其余按照国家关于热力供应、钢结构、工艺管道、容器制造、保温绝热、防腐等的有关规范要求进行设计和施工，以确保系统工程质量。
宁波市气温条件：（1）地理位置: 北纬29°06′~29°32′,东经121°09′~121°49（2）所属地区：华东（3）全年积温值为：6860.0℃（4）日平均气温稳定通过>=10℃的天数为：300天（5）全年平均气温：16.4℃（6）夏季平均气温：28.5℃（7）冬季平均气温：5℃（8）冬季最冷气温：-5℃三、热负荷计算：由于本次设计热泵热水机组仅在全年四季使用，所以本次热泵热水机组的功率按照低温工况进行设计低温工况下计算公式：Qh = C*ρ*Ld（tr－tl）机组功率：Wh = Qh÷T÷1000式中 Ld----设计日热水用量(m3)；tr-----热水计算温度（℃）；tl-----冷水计算温度（℃）；Qh----------设计日耗热量（j）；ρ-----水的密度, 1×103kg/m3C-----水的比热，4.18×103j/℃*kgT-----设计机组加热时间（s）（一）客房部分：设计条件：按冬季平均气温5℃的工况进行设计计算，进水温度5℃根据确定的用热水量即可得出20T冷水从5℃（以冬季工况计）温升到55℃时共需要的热量计算计算结果：低温工况下加热20吨水需要的热量：Q h = C*ρ*Ld（tr－tl）=4.18×103×1×103×20×(55－5)=4.18×109j。
太阳能热水系统控制及原理一、智能型太阳能、热泵互补热水系统原理说明：注：进水在集热器入口，集热循环水泵出口，集热水箱底部出水供用户使用。
太阳能供水系统原理说明新能源太阳能中央热水器由以下四大部分组成:太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；保温水箱：储存热水，可保温3天，内胆为不锈钢，外包8厘米保温层，最外层是铝合金外壳；热泵辅助加热系统：用于阴雨天辅助加热：供热水管道：将经过增压泵加压后的热水引向各用水点，主管道有保温层，未端有回水管。
晴天，当太阳能把集热器内的冷水加热至55C时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压力压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55r，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热，2-5分钟后，水温又达到55°C时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又一次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。
水箱水满后，就停止进水，如果还有太阳，为了充分利用太阳能，循环泵会自动启动，把水箱内55 C的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60-70 C，当水温达到70C时，就停止循环加热，限制水温不要超过70 C，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80C）。
热泵加热系统只有在太阳能光照不足时才启动，为最大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。
在上午10: 30〜11: 30,如果保温水箱内热水水位还不到40%勺位置，则自动启动热泵加热系统，往保温水箱补充50C的热水，如果水位达到设定值，则热泵系统停止工作。
同样，在中午12: 30〜1: 30,系统自动检测保温水箱70%勺水位，在下午3: 30〜6: 30,系统自动检测保温水箱100%勺水位。
全面图解冷（热）水机组工程安装与施工一幅饼图说明施工安装的重要性对于空调工程施工监理，首先必须对工程设计要有一定的了解，其次要会审核工程施工图纸，通过结合施工现场实际尽可能发现施工图纸中存在的疑点，在施工图会审阶段将所有疑点解释清楚，以免日后延误施工工期。
1、了解工程施工图纸的设计2、施工之前进行工程施工图纸的审核3、施工过程中组织设计！4、机组施工过程中安装注意事项！5、施工完成后的检查验收！空调工程设计流程图空调的水系统（设计和施工）水系统中水流速的推荐值（m/s ）管径（mm ）15 20 25 32 40 50 6580 闭式系统 0.4--0.5 0.5—0.6 0.6—0.7 0.7—0.9 0.8—1.0 0.9—1.2 1.1—1.41.2—1.6 开式系统 0.3—0.4 0.4—0.5 0.5—0.6 0.6—0.8 0.7—0.9 0.8—1.0 0.9—1.21.1—1.4 管径（mm ）100 125 150 200 250 300 350400 闭式系统 1.3—1.8 1.5—2.0 1.6—2.2 1.8—2.5 1.8—2.6 1.9—2.9 1.6—2.51.8—2.6 开式系统 1.2—1.6 1.4—1.8 1.5—2.0 1.6—2.3 1.7—2.4 1.7—2.4 1.6—2.11.8—2.3按以上表中的流速，通过试算来确定相应的管径。
空调水系统管路的设计与布置简易方法：查表确定冷冻水管径管径 mm 20 25 32 40 50 65in 3/4 1 1-1/4 1-1/2 2 2-1/2制冷量(KW) ＜5.5 5.5-1.0 10.0-30.0 30.0-40.0 40.0-65.065.0-120.0流量(m 3/h) 0.5-1.0 1.0-2.0 3.0-4.0 5.0-6.0 7.0-10.0 11.0-18.0参照流速(m/s)0.6 0.7 0.8 1.0 1.1 1.2 管径 mm 80 100 125 150 200 250 in 3 4 5 6 8 10制冷量(KW) 120-210 210-410 410-750 750-1200 1200-2500 2035-3250流量(m 3/h) 19-32 33-65 66-115 116-185 186-350 350-560参照流速(m/s) 1.4 1.6 1.9 2.0 2.0 2.6冷凝水管径的简易确定方法空调设备冷量KW ≤7 7.1-17.6 17.7-100 101-176 177-589 599-1055冷凝水管径mm DN20 DN25DN32 DN40 DN50 DN80 注意：1.做冷凝水主管时应考虑脏堵问题，最小不小于DN32；2.应合理考虑坡度，从设备接出的支管保证0.01，主管保证0.005；3.尽量减少冷凝水排放长度。

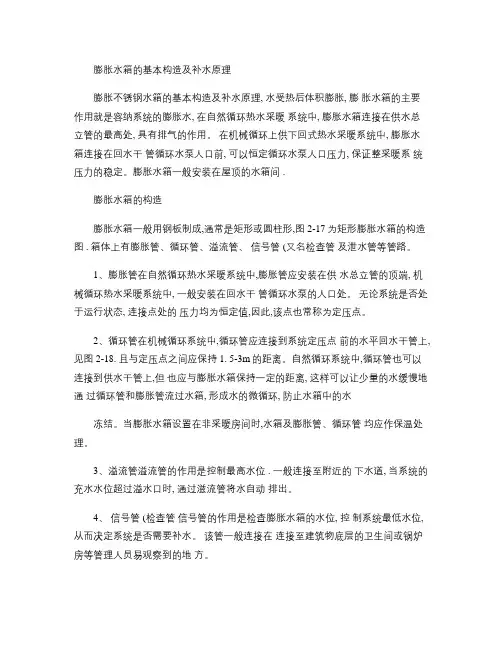

膨胀水箱的基本构造及补水原理膨胀不锈钢水箱的基本构造及补水原理, 水受热后体积膨胀, 膨胀水箱的主要作用就是容纳系统的膨胀水, 在自然循环热水采暖系统中, 膨胀水箱连接在供水总立管的最高处, 具有排气的作用。
在机械循环上供下回式热水采暖系统中, 膨胀水箱连接在回水干管循环水泵人口前, 可以恒定循环水泵人口压力, 保证整采暖系统压力的稳定。
膨胀水箱一般安装在屋顶的水箱间 .膨胀水箱的构造膨胀水箱一般用钢板制成,通常是矩形或圆柱形,图 2-17为矩形膨胀水箱的构造图 . 箱体上有膨胀管、循环管、溢流管、信号管 (又名检查管及泄水管等管路。
1、膨胀管在自然循环热水采暖系统中,膨胀管应安装在供水总立管的顶端, 机械循环热水采暖系统中, 一般安装在回水干管循环水泵的人口处。
无论系统是否处于运行状态, 连接点处的压力均为恒定值,因此,该点也常称为定压点。
2、循环管在机械循环系统中,循环管应连接到系统定压点前的水平回水干管上,见图 2-18. 且与定压点之间应保持 1. 5-3m的距离。
自然循环系统中,循环管也可以连接到供水干管上,但也应与膨胀水箱保持一定的距离, 这样可以让少量的水缓慢地通过循环管和膨胀管流过水箱, 形成水的微循环, 防止水箱中的水冻结。
当膨胀水箱设置在非采暖房间时,水箱及膨胀管、循环管均应作保温处理。
3、溢流管溢流管的作用是控制最高水位 . 一般连接至附近的下水道, 当系统的充水水位超过溢水口时, 通过滋流管将水自动排出。
4、信号管 (检查管信号管的作用是检查膨胀水箱的水位, 控制系统最低水位, 从而决定系统是否需要补水。
该管一般连接在连接至建筑物底层的卫生间或锅炉房等管理人员易观察到的地方。
5、泄水管泄水管可与溢流管一起接至附近的下水道,用来清洗水箱时放空存水和污垢。
在膨胀管、循环管和溢流管上严禁安装阀门, 以防止系统超压、水箱冻结或水从水箱溢出。
膨张水箱的补水原理当采暖系统通过膨胀水箱补水时, 可同时设置装有浮球阀的补给水箱与膨胀水箱连通, 并应在连接管上安装止回阀。
瑞美商用空气源热泵热水机安装使用说明书适用型号RHPC-18WESRHPC-37WESRHPC-80WES安装和使用前请务必仔细阅读安装和调试需由专业人员完成敬爱的用户：感谢您选用瑞美商用空气源热泵热水机组。
瑞美空气源热泵热水机是一种节能、环保、使用安全的新型产品，适用于公寓、别墅、医院、学校、宾馆、酒店等各类使用生活热水的场所，可全天候供应热水。
本手册适用于热泵热水机的安装和使用。
安装必须符合国家和地方的有关标准或规定，安装应由专业人员进行，安装完毕后请将手册交用户妥善保管。
使用前务必仔细阅读！装 箱 清 单序号名称数量备注1 主机1台2 控制面板1套含控制器连接线3 安装使用说明书1份请仔细阅读并妥善保管4 保修卡1份请按要求认真填写5 产品合格证1份目录一、使用注意事项 (3)二、外形尺寸及技术参数 (4)三、安装说明 (6)四、管道连接 (8)五、电气连接 (9)六、控制器使用说明 (11)七、机组调试 (12)八、维护和保养 (13)九、常见故障及处理 (14)本产品执行标准：GB 4706.1 《家用和类似用途电器的安全通用要求》GB 4706.12 《家用和类似用途电器的安全贮水式电热水器的特殊要求》GB 4706.32 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB/T 23137-2008 《家用和类似用途热泵热水器》GB/T 21362-2008 《商业或工业用及类似用途的热泵热水机》使用注意事项●请委托经销商或专业人员安装。
安装人员须具备相关专业知识，自行安装时，若错误操作将导致火灾、触电、受伤、漏水等。
如需移动或再安装时，也请委托经销商或专业人员进行操作。
具体措施请向经销商咨询。
●按法律规定，必须进行可靠的接地工程。
若接地不完善，可能导致人员触电。
●主机或水箱安装于楼顶或易遭受雷击的地方，请一定做好防雷击措施。
●绝不能自行改造修理。
修理不当，会造成火灾、触电、受伤、漏水等事故，务必请经销商或专业人员修理。
