模拟电视原理汇总

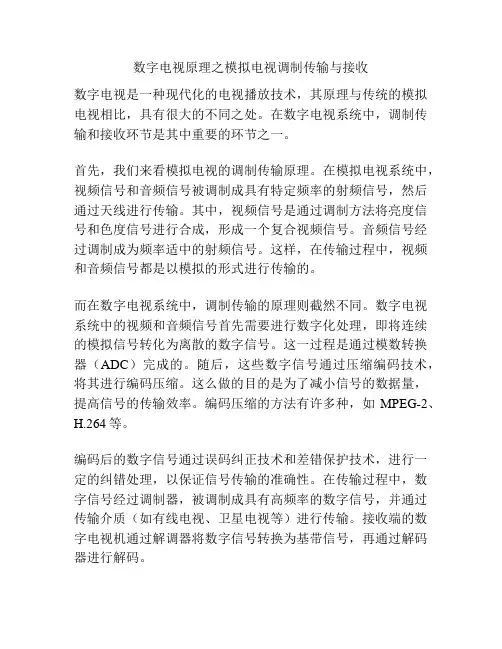

数字电视原理之模拟电视调制传输与接收数字电视是一种现代化的电视播放技术，其原理与传统的模拟电视相比，具有很大的不同之处。

在数字电视系统中，调制传输和接收环节是其中重要的环节之一。

首先，我们来看模拟电视的调制传输原理。

在模拟电视系统中，视频信号和音频信号被调制成具有特定频率的射频信号，然后通过天线进行传输。

其中，视频信号是通过调制方法将亮度信号和色度信号进行合成，形成一个复合视频信号。

音频信号经过调制成为频率适中的射频信号。

这样，在传输过程中，视频和音频信号都是以模拟的形式进行传输的。

而在数字电视系统中，调制传输的原理则截然不同。

数字电视系统中的视频和音频信号首先需要进行数字化处理，即将连续的模拟信号转化为离散的数字信号。

这一过程是通过模数转换器（ADC）完成的。

随后，这些数字信号通过压缩编码技术，将其进行编码压缩。

这么做的目的是为了减小信号的数据量，提高信号的传输效率。

编码压缩的方法有许多种，如MPEG-2、H.264等。

编码后的数字信号通过误码纠正技术和差错保护技术，进行一定的纠错处理，以保证信号传输的准确性。

在传输过程中，数字信号经过调制器，被调制成具有高频率的数字信号，并通过传输介质（如有线电视、卫星电视等）进行传输。

接收端的数字电视机通过解调器将数字信号转换为基带信号，再通过解码器进行解码。

在数字电视接收的过程中，数字信号首先经过解码器进行解码，将压缩编码的信号解码成为原始的数字信号。

接着，经过逆量化和逆变换的处理，将数字信号转化为模拟信号。

最后，通过数模转换器（DAC）将模拟信号转换为模拟视频和音频信号。

这些信号在经过双视频处理器（Dual Video Processor）和声音合成器（Audio Synthesizer）的处理后，最终被输出到显示屏和扬声器上，供观众观看和听取。

总结来说，数字电视的调制传输和接收过程采用了数字化处理、编码压缩、差错保护和解码等技术，使得电视信号的传输更加准确、稳定和高效。

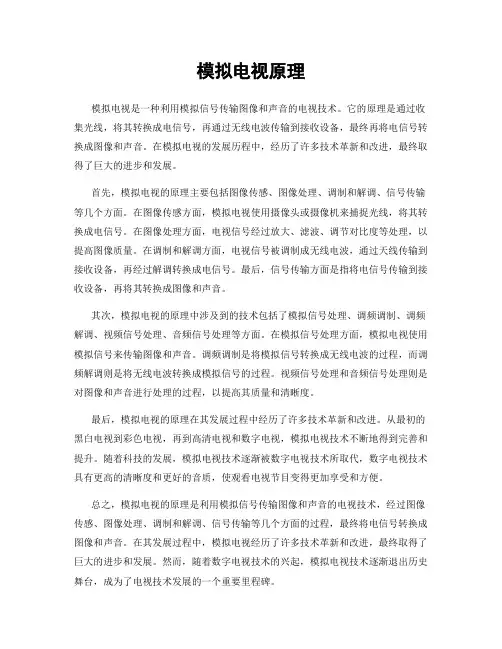

模拟电视原理模拟电视是一种利用模拟信号传输图像和声音的电视技术。

它的原理是通过收集光线，将其转换成电信号，再通过无线电波传输到接收设备，最终再将电信号转换成图像和声音。

在模拟电视的发展历程中，经历了许多技术革新和改进，最终取得了巨大的进步和发展。

首先，模拟电视的原理主要包括图像传感、图像处理、调制和解调、信号传输等几个方面。

在图像传感方面，模拟电视使用摄像头或摄像机来捕捉光线，将其转换成电信号。

在图像处理方面，电视信号经过放大、滤波、调节对比度等处理，以提高图像质量。

在调制和解调方面，电视信号被调制成无线电波，通过天线传输到接收设备，再经过解调转换成电信号。

最后，信号传输方面是指将电信号传输到接收设备，再将其转换成图像和声音。

其次，模拟电视的原理中涉及到的技术包括了模拟信号处理、调频调制、调频解调、视频信号处理、音频信号处理等方面。

在模拟信号处理方面，模拟电视使用模拟信号来传输图像和声音。

调频调制是将模拟信号转换成无线电波的过程，而调频解调则是将无线电波转换成模拟信号的过程。

视频信号处理和音频信号处理则是对图像和声音进行处理的过程，以提高其质量和清晰度。

最后，模拟电视的原理在其发展过程中经历了许多技术革新和改进。

从最初的黑白电视到彩色电视，再到高清电视和数字电视，模拟电视技术不断地得到完善和提升。

随着科技的发展，模拟电视技术逐渐被数字电视技术所取代，数字电视技术具有更高的清晰度和更好的音质，使观看电视节目变得更加享受和方便。

总之，模拟电视的原理是利用模拟信号传输图像和声音的电视技术，经过图像传感、图像处理、调制和解调、信号传输等几个方面的过程，最终将电信号转换成图像和声音。

在其发展过程中，模拟电视经历了许多技术革新和改进，最终取得了巨大的进步和发展。

然而，随着数字电视技术的兴起，模拟电视技术逐渐退出历史舞台，成为了电视技术发展的一个重要里程碑。

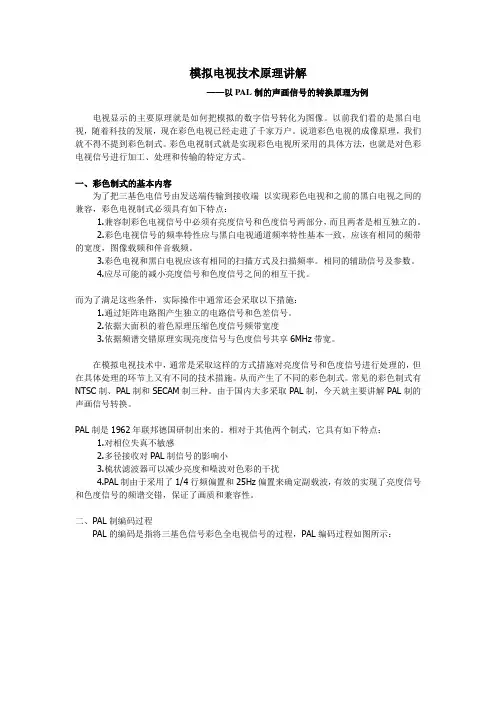

模拟电视技术原理讲解——以PAL制的声画信号的转换原理为例电视显示的主要原理就是如何把模拟的数字信号转化为图像。

以前我们看的是黑白电视，随着科技的发展，现在彩色电视已经走进了千家万户。

说道彩色电视的成像原理，我们就不得不提到彩色制式。

彩色电视制式就是实现彩色电视所采用的具体方法，也就是对色彩电视信号进行加工、处理和传输的特定方式。

一、彩色制式的基本内容为了把三基色电信号由发送端传输到接收端以实现彩色电视和之前的黑白电视之间的兼容，彩色电视制式必须具有如下特点：1.兼容制彩色电视信号中必须有亮度信号和色度信号两部分，而且两者是相互独立的。

2.彩色电视信号的频率特性应与黑白电视通道频率特性基本一致，应该有相同的频带的宽度，图像载频和伴音载频。

3.彩色电视和黑白电视应该有相同的扫描方式及扫描频率。

相同的辅助信号及参数。

4.应尽可能的减小亮度信号和色度信号之间的相互干扰。

而为了满足这些条件，实际操作中通常还会采取以下措施：1.通过矩阵电路图产生独立的电路信号和色差信号。

2.依据大面积的着色原理压缩色度信号频带宽度3.依据频谱交错原理实现亮度信号与色度信号共享6MHz带宽。

在模拟电视技术中，通常是采取这样的方式措施对亮度信号和色度信号进行处理的，但在具体处理的环节上又有不同的技术措施。

从而产生了不同的彩色制式。

常见的彩色制式有NTSC制、PAL制和SECAM制三种。

由于国内大多采取PAL制，今天就主要讲解PAL制的声画信号转换。

PAL制是1962年联邦德国研制出来的。

相对于其他两个制式，它具有如下特点：1.对相位失真不敏感2.多径接收对PAL制信号的影响小3.梳状滤波器可以减少亮度和噪波对色彩的干扰4.PAL制由于采用了1/4行频偏置和25Hz偏置来确定副载波，有效的实现了亮度信号和色度信号的频谱交错，保证了画质和兼容性。

二、PAL制编码过程PAL的编码是指将三基色信号彩色全电视信号的过程，PAL编码过程如图所示：首先把Vr，Vg，Vb（为简洁起见，将三信号标记为R,G,B）信号通过矩阵电路进行行线组合，形成亮度信号和经幅度压缩的两个色差信号Ur-y，Ub-y （记为R-Y,B-Y）。

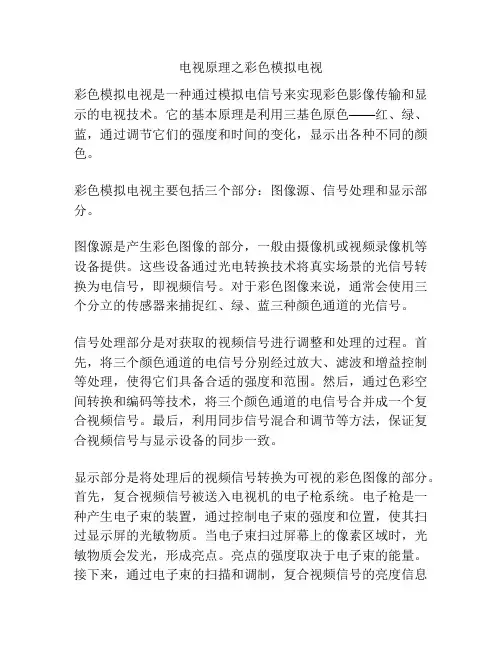

电视原理之彩色模拟电视彩色模拟电视是一种通过模拟电信号来实现彩色影像传输和显示的电视技术。

它的基本原理是利用三基色原色——红、绿、蓝，通过调节它们的强度和时间的变化，显示出各种不同的颜色。

彩色模拟电视主要包括三个部分：图像源、信号处理和显示部分。

图像源是产生彩色图像的部分，一般由摄像机或视频录像机等设备提供。

这些设备通过光电转换技术将真实场景的光信号转换为电信号，即视频信号。

对于彩色图像来说，通常会使用三个分立的传感器来捕捉红、绿、蓝三种颜色通道的光信号。

信号处理部分是对获取的视频信号进行调整和处理的过程。

首先，将三个颜色通道的电信号分别经过放大、滤波和增益控制等处理，使得它们具备合适的强度和范围。

然后，通过色彩空间转换和编码等技术，将三个颜色通道的电信号合并成一个复合视频信号。

最后，利用同步信号混合和调节等方法，保证复合视频信号与显示设备的同步一致。

显示部分是将处理后的视频信号转换为可视的彩色图像的部分。

首先，复合视频信号被送入电视机的电子枪系统。

电子枪是一种产生电子束的装置，通过控制电子束的强度和位置，使其扫过显示屏的光敏物质。

当电子束扫过屏幕上的像素区域时，光敏物质会发光，形成亮点。

亮点的强度取决于电子束的能量。

接下来，通过电子束的扫描和调制，复合视频信号的亮度信息在屏幕上形成图像的亮暗变化。

最后，在图像的每一个像素点上，通过控制电子束的强度和时间来调节红、绿、蓝三个颜色通道的亮度，从而完成彩色图像的显示。

总的来说，彩色模拟电视利用三基色原色的组合和调节，通过模拟信号的处理和显示过程，实现了彩色图像的传输和显示。

虽然受到信号传输和显示设备的限制，彩色模拟电视的画质和色彩还有一定的差距，但在当时的技术条件下，它是一种简单而有效的彩色图像显示方案。

彩色模拟电视是在过去几十年里使用最广泛的电视技术之一。

它虽然在画质和色彩还有一些局限性，但对于当时的观众来说，已经是能够提供彩色图像的一项突破性技术。

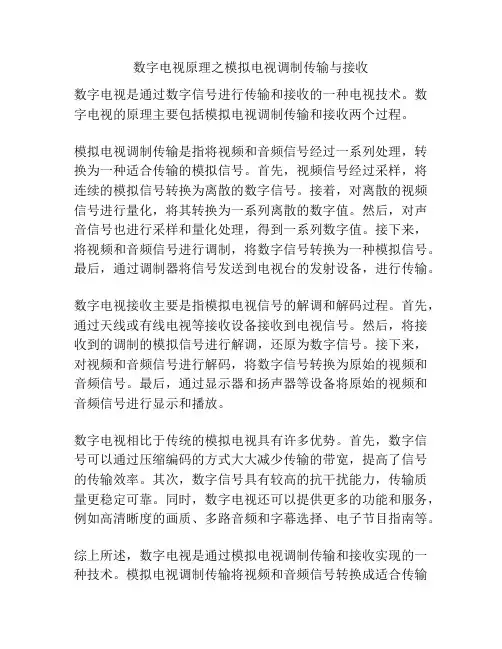

数字电视原理之模拟电视调制传输与接收数字电视是通过数字信号进行传输和接收的一种电视技术。

数字电视的原理主要包括模拟电视调制传输和接收两个过程。

模拟电视调制传输是指将视频和音频信号经过一系列处理，转换为一种适合传输的模拟信号。

首先，视频信号经过采样，将连续的模拟信号转换为离散的数字信号。

接着，对离散的视频信号进行量化，将其转换为一系列离散的数字值。

然后，对声音信号也进行采样和量化处理，得到一系列数字值。

接下来，将视频和音频信号进行调制，将数字信号转换为一种模拟信号。

最后，通过调制器将信号发送到电视台的发射设备，进行传输。

数字电视接收主要是指模拟电视信号的解调和解码过程。

首先，通过天线或有线电视等接收设备接收到电视信号。

然后，将接收到的调制的模拟信号进行解调，还原为数字信号。

接下来，对视频和音频信号进行解码，将数字信号转换为原始的视频和音频信号。

最后，通过显示器和扬声器等设备将原始的视频和音频信号进行显示和播放。

数字电视相比于传统的模拟电视具有许多优势。

首先，数字信号可以通过压缩编码的方式大大减少传输的带宽，提高了信号的传输效率。

其次，数字信号具有较高的抗干扰能力，传输质量更稳定可靠。

同时，数字电视还可以提供更多的功能和服务，例如高清晰度的画质、多路音频和字幕选择、电子节目指南等。

综上所述，数字电视是通过模拟电视调制传输和接收实现的一种技术。

模拟电视调制传输将视频和音频信号转换成适合传输的模拟信号，而数字电视接收则对模拟信号进行解调和解码，将其还原为原始的视频和音频信号。

数字电视相比于模拟电视具有更高的传输效率、更好的信号质量和更多的功能。

数字电视的原理和技术与模拟电视有着显著的区别，主要体现在信号的传输和处理方式上。

模拟电视采用的是连续的模拟信号，而数字电视则将模拟信号转换为离散的数字信号进行处理和传输。

这种数字化的处理方式带来了许多优势，使得数字电视在画质、音质、信号传输、功能和服务等方面更加先进。

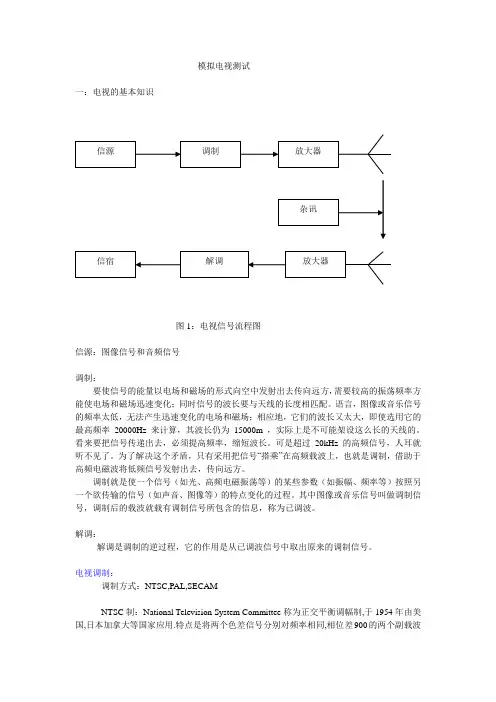

模拟电视测试一：电视的基本知识图1：电视信号流程图信源：图像信号和音频信号调制：要使信号的能量以电场和磁场的形式向空中发射出去传向远方，需要较高的振荡频率方能使电场和磁场迅速变化；同时信号的波长要与天线的长度相匹配。

语言，图像或音乐信号的频率太低，无法产生迅速变化的电场和磁场；相应地，它们的波长又太大，即使选用它的最高频率20000Hz 来计算，其波长仍为15000m ，实际上是不可能架设这么长的天线的。

看来要把信号传递出去，必须提高频率，缩短波长。

可是超过20kHz 的高频信号，人耳就听不见了。

为了解决这个矛盾，只有采用把信号“搭乘”在高频载波上，也就是调制，借助于高频电磁波将低频信号发射出去，传向远方。

调制就是使一个信号（如光、高频电磁振荡等）的某些参数（如振幅、频率等）按照另一个欲传输的信号（如声音、图像等）的特点变化的过程。

其中图像或音乐信号叫做调制信号，调制后的载波就载有调制信号所包含的信息，称为已调波。

解调：解调是调制的逆过程，它的作用是从已调波信号中取出原来的调制信号。

电视调制：调制方式：NTSC,PAL,SECAMNTSC制：National Television System Committee称为正交平衡调幅制,于1954年由美国,日本加拿大等国家应用.特点是将两个色差信号分别对频率相同,相位差900的两个副载波进行正交平衡调幅,再将两个已调波加在一起传送出去.信号解调电路较为简单.SECAM制:称为顺序传送彩色与存贮制,于1966年由法国,前苏联,东欧等国家采用.特点是两个色差信号不是同时传送,而是轮流交替地传送,其两个色差信号是对两个不同频率的副载波进行调频.信号解调电路比较复杂.PAL制：Phase Alteratio Line称为逐行倒相正交平衡调幅制,于1967年由西德,英国和中国采用.特点是在NTSC制的基础上将其中一个己调幅的红色差信号进行逐行倒相.但是信号解调电路也比较复杂.SECAM制与PAL制的改进,目的是克服NTSC制在信号传送中由于相位的变化而引起的色调失真.这三种制式的共同点是都传送了亮度信号和红色差信号及蓝色差信号，且都采用以色差信号调制在彩色副载波上的方式实现频谱间置，以达到兼容的目的。

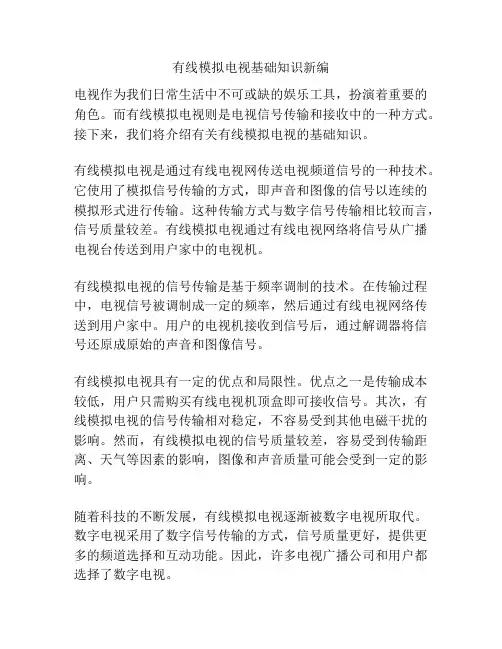

有线模拟电视基础知识新编电视作为我们日常生活中不可或缺的娱乐工具，扮演着重要的角色。

而有线模拟电视则是电视信号传输和接收中的一种方式。

接下来，我们将介绍有关有线模拟电视的基础知识。

有线模拟电视是通过有线电视网传送电视频道信号的一种技术。

它使用了模拟信号传输的方式，即声音和图像的信号以连续的模拟形式进行传输。

这种传输方式与数字信号传输相比较而言，信号质量较差。

有线模拟电视通过有线电视网络将信号从广播电视台传送到用户家中的电视机。

有线模拟电视的信号传输是基于频率调制的技术。

在传输过程中，电视信号被调制成一定的频率，然后通过有线电视网络传送到用户家中。

用户的电视机接收到信号后，通过解调器将信号还原成原始的声音和图像信号。

有线模拟电视具有一定的优点和局限性。

优点之一是传输成本较低，用户只需购买有线电视机顶盒即可接收信号。

其次，有线模拟电视的信号传输相对稳定，不容易受到其他电磁干扰的影响。

然而，有线模拟电视的信号质量较差，容易受到传输距离、天气等因素的影响，图像和声音质量可能会受到一定的影响。

随着科技的不断发展，有线模拟电视逐渐被数字电视所取代。

数字电视采用了数字信号传输的方式，信号质量更好，提供更多的频道选择和互动功能。

因此，许多电视广播公司和用户都选择了数字电视。

尽管有线模拟电视现在的地位逐渐被数字电视所替代，但仍有一些地区和用户在使用这种传统的电视技术。

它仍然是许多人家庭中的主要娱乐选择之一。

对于那些仍在使用有线模拟电视的用户来说，了解其基础知识是非常重要的。

综上所述，有线模拟电视是一种通过有线电视网传输电视频道信号的技术。

它使用模拟信号传输的方式，具有一定的优点和局限性。

尽管在科技的进步下，数字电视成为主流，有线模拟电视仍然是一种广泛使用的电视传输方式。

有线模拟电视作为一种传统的电视传输方式，在数字化时代逐渐被数字电视所取代。

然而，仍有一些地区和用户依旧选择使用有线模拟电视。

接下来，我们将进一步介绍与有线模拟电视相关的内容。

一、像素的概念根据人眼对细节分辨力有限的特点，将一幅图像可以看成是由许许多多的细小单元组成，在图像处理系统中，将这些组成画面的细小单元称为像素。

二、像素的传送（PPT图P4）同时传送顺序传送三、电子扫描将一幅图像上的各像素的明暗变化转换为顺序传送的电信号，以及将这些顺序传送的电信号再重新恢复为一幅图像的过程称为扫描。

通过电子的方式来实现扫描过程的称之为电子扫描，电视技术中常用逐行扫描和隔行扫描两种扫描方式。

四、光电与电光转换1.光电转换（PPT图P7）光电转换是将图像各像素按顺序转换成为电信号的过程。

完成光电转换任务的器件称为光电转换器件，主要有真空摄像管和固体摄像器件两大类。

(2)CCD器件（PPT图P9）CCD（Charge Coupled Device）是电荷耦合器件的英文简称。

CCD器件出现于20世纪70年代，由于其良好的性能，很快就得到了广泛的应用，目前已在很多领域取代了摄像管。

2.电光转换电光转换过程也就是显像过程，是在显示装置上完成的，其工作原理与显示材料及结构有关。

目前用于电光转换的显示器件主要有CRT、LCD、PDP等几种。

(1)CRT的电光转换原理（PPT图P12）CRT（Cathode-Ray Tubes，阴极射线管）是一种传统的图像显示器件，它就是我们常说的显像管。

下面以彩色CRT显像管为例，介绍其基本结构和工作原理（2）LCD的电光转换原理（PPT图14）LCD （Liquid-Crystal Display）是利用液晶材料的特性实现电光转换和图像显示的。

其主要特点是重量轻、体积小、功耗低。

（3）PDP的电光转换原理（PPT图P16）PDP（Plasma Display Panels）是一种辐射光显示装置，主要利用了惰性气体放电时产生的紫外线辐射来诱发荧光粉发光。

作为一项很有发展前景的技术，它已被彩色大屏幕HDTV显示器市场看好五、电视图像基本参数1.图像宽高比图像宽高比也称幅型比。

电视原理之彩色模拟电视彩色模拟电视是一种基于模拟信号传输的电视技术。

它的工作原理主要可以分为三个方面：图像信号的产生、音频信号的产生和信号的传输。

首先，彩色模拟电视中的图像信号是通过将原始视频信号分解成亮度（Y）和色度（U、V）信号来产生的。

亮度信号表示图像的明亮度，色度信号则表示图像的颜色信息。

生成亮度信号的过程是将原始视频信号经过灰度处理，将彩色信息去除，只保留亮度信息。

生成色度信号的过程则是将原始视频信号经过差值处理，提取出彩色信息。

其次，音频信号在彩色模拟电视中是通过调频（FM）调制产生的。

音频信号首先经过模拟信号处理，完成声音的采样和编码。

然后，通过调频技术将编码后的音频信号与载波信号进行混合，形成一个频率可变的复合调制信号。

最后，通过无线电波传输，将复合调制信号发送到电视机接收器中。

最后，信号的传输是彩色模拟电视的核心环节。

图像信号和音频信号会通过同一个电视信号传输线路进行传输。

在传输过程中，图像信号被调制成为一个复合视频信号，同时将音频信号进行调频调制。

复合视频信号和调频调制后的音频信号经过电视信号传输线路传输到电视机中。

在电视机接收器中，复合视频信号经过解复用处理，将亮度信号和色度信号分离出来。

然后，亮度信号经过相应的电路进行放大和处理，恢复出原始的图像信息。

色度信号则通过相应的电路进行解调和处理，得到彩色信息。

最后，亮度信号和彩色信息再经过合成处理，形成可供电视机显示的彩色图像。

音频信号经过解调处理，再进行放大和处理，最终通过扬声器播放出来。

彩色模拟电视的工作原理基于模拟信号传输，虽然目前已经被数字电视所取代，但它是电视技术发展的重要里程碑，对今天的电视技术具有重要的启示作用。

彩色模拟电视是电视技术领域的重要里程碑，它在20世纪成为了电视广播的主流形式，并且在一段时间里占据了统治地位。

虽然现在已经被数字电视所取代，但彩色模拟电视的工作原理对今天的电视技术仍然具有重要的启示作用。

模拟电视接收机原理分析与设计摘要：电视信号的接收与显示属于电视系统的终端技术，是电视节目制作、发送与传输的归宿。

电视发送与传输的最终效果是通过电视接收与现实反映出来的，接收与现实的质量体现了整个电视系统的优劣，直接关系到广大电视观众的视听享受，以及电视消费市场的发展。

由此，对模拟电视接收机原理进行分析与设计显得尤为重要。

关键字：模拟电视；电视接收机;天线；匹配1 接收机概述模拟接收机的基本功能是将室外单元通过射频电缆送来的第一中频信号（950~1450MHZ 或950~2150MHZ 等），经变换处理后得到视频和音频信号并提供给用户。

模拟电视接收机可以分为黑白电视接收机与彩色电视接收机。

2电视接收原理分析下面针对这两种不同的电视接收机对电视接收机的原理进行分析。

2.1黑白电视接收机的组成黑白电视接收机主要有信号通道（包括高频调谐器（俗称高频头）、中频放大（简称中放）、视频放大（简称视放）和伴音信道），扫描电路（包括同步分离，场、行扫描电路）和电源3部分组成。

黑白电视接收机功能电路图如图：AC DC图1 黑白电视接收机功能电路图信号通道的任务是将天线接收到的高频电视信号变换成视频亮度信号与音频伴音信号。

亮度信号激励显象管产生黑白图像，伴音信号推动扬声器产生电视伴音。

扫描电路的任务是为显像管提供场、行扫描电流和各种电压，使显像管产生与电视台摄像管同步扫描高频调 谐器 公共 通道 伴音通道 视频放大 同步分离 扫描系统 电源电路的光栅。

电源部分的任务时将电流市电转变成电视机所需要的各种直流电压。

2.1.1信号通道电视天线周围存在着各种各样的电磁杨，有天线和输入电路选出与接收频道的电视信号，在经过高频放大器有选择性地放大，与本机振荡器输出的频率较高的正弦波混频得到中频信号。

图像和伴音两中频信号经公共信道放大进入视频检波级。

检波器有两个作用：一是从中频信号中检出其包络—视频电视信号：二是利用检波器的非线性作用，由图像中频信号和伴音中频差拍而产生第二伴音中频信号。
