1.工程概述1.1工程概述1.1.1 110kV商业中心变电工程本所址位于冷水滩城市中心区冷水滩面粉厂内，珊瑚东路以南33米、零陵北路以北约350米处，处于负荷中心。
变电站参照《国家电网公司输变电工程典型设计110kV变电站分册（湖南电力公司实施方案）》的B-3方案设计,10kV出线全部采用电缆。
变电站110kV配电装置采用GIS设备，扩大内桥接线方案，所有110kV配电装置本期全部上齐。
110kV出线终期2回，本期2回π接曲珍线。
主变压器本期1台,容量为50000kVA，终期3台，容量3X50000kVA；10kV出线本期12回，终期36回。
10kV配电装置采用户内中置式开关柜,本期采用单母线接线，终期采用单母线断路器四分段，本期不上分段开关，只上一面隔离柜。
本变电站的建设方案与《永州电网“十一五”规划和2020年远景目标网架展望》（以下简称十一五规划）有一定的偏差：十一五规划中，商业中心变的110kV线路共有两回，分别至冷水滩北220kV变和T 接冷水滩北220kV变至曲河220kV变的110kV联络线上；本期商业中心变的接入系统方案为，π接曲河变到珍珠塘变的110kV线路，在冷水滩北220kV变建成后，将商业中心变到珍珠塘变的110kV线路剖进冷水滩北220kV变，由冷水滩北220kV变带珍珠塘和商业中心变的负荷。
1.1.2 110kV商业中心输电工程本工程为曲珍线剖进冷水滩商业中心变工程。
线路采用双回路共塔架设，本工程一次性架设完成。
本线路起自曲珍线N28-N29号杆之间，止于商业中心变110kV 龙门架，线路全长2×3.6km。
导线采用LGJ-300/25型钢芯铝铰线，地线采用XGJ-50（1×7-8.7-1270-B）型锌铝稀土合金镀层钢绞线，地线逐基直接接地。
1.1.3 10kV配电线路10kV出线终期36回，本期出线12回。
采用电缆出线。
10kV出线列入《永州市城区中低压配电网规划》。
220kVXXXX输变电工程可行性研究报告1．建设必要性1.1 XX电网现状XX电网位于XX电网东南部，通过220kV端耿线、耿蒋线，110kV 端耿线三条线路与系统连接，形成了以220kV耿庄变电站为主供电源，以110kV和35kV线路为供电线路的放射型网架结构。
截至2008年XX电网有220kV变电站1座，即耿庄变电站（120+150MVA）；110kV变电站8座（含1座客户变电站），主变容量404.5MVA，110kV线路长约87.2km；35kV变电站14座（含4座客户35kV变电站），主变容量128.5MVA；35kV线路总长约143.3km。
XX 境内有公用电厂2座：东化电厂（25MW）、XX电厂（2×25MW），装机总容量75MW。
2008年XX县全社会用电量10.37亿kwh；网供最大负荷为179.6MW。
电网存在主要问题：XX电网负荷增长较快，仅靠220kV耿庄站已经不能满足XX快速增长的用电需求；XX电网呈东北西南走向的狭长电网结构，部分110kV供电线路过长，线路损耗大，供电可靠性低。
2008年XXXX电网地理接线示意图详见附图1。
1.2 XX县负荷预测XX县位于黄河下游鲁西平原，XX市东南部，县域呈西南东北狭长形，长约55.2km。
东至济南95km，西至XX30km，北经德州至北京475km，105国道南北贯穿县城城区，省道泰临齐南路在县城交叉，至京九铁路XX客货站32km，交通十分方便。
截止到2008年底，XX 县共有9个乡镇、2个办事处和1个工业园区，556个行政村，耕地面积815平方公里，总人口42.79万。
“十一五”以来，XX县实施“工业立县”战略，坚持不懈地加大投入、扩大总量、优化结构，工业经济持续快速增长。
XX阿胶、鲁西化工、东昌集团、XX钢球、金华钢铁等骨干企业不断膨胀。
截至2008年末，阿胶、化工、机械、建材等主导产业逐步壮大，过千万元项目47个，过亿元项目9个。
一、工程概述1.1 设计依据1.1.1 报告编制的任务依据1）《某某电网公司（（GZDWSJZHBG-11-029第三标包）中标通知书》2）《某某县电网“十三五”规划》3）《中国南方电网有限责任公司35～110千伏配电网项目可行性研究内容深度规定》4）相关协议5）相关法律、法规文件1.1.2 报告执行的技术依据《35～110kV变电所设计规程》（GB 50059－92）《35～110kV高压配电装置设计规程》（GB 50060－92）《继电保护和安全自动化装置技术规程》（GB/T14285－2006）《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》（GB/T 16434－1996）《量度继电器和保护装置安全设计的一般要求》（GB16836-2003）《室外排水设计规范》（GB50014－2006）《电力装置的继电保护和自动装置设计规范》（GB 50062－1992）《火灾自动报警系统设计规范》（GB 50116－1998）《电力工程电缆设计规范》（GB 50217－1994）《水喷雾灭火系统设计规范》（GB 50219－1995）《并联电容器装置设计规范》（GB 50227－1995）《火力发电厂与变电站设计防火设计规范》（GB 50229－2006）《建筑设计防火规范》（GB 50016－2006）《35～110kV无人值班变电所设计规程》（DL/T5103-1999）《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）《变电所总布置设计技术规程交流电气装置的接地》（DL/T621-1997）《电力工程直流系统设计技术规程》（DL/T 5044－2004）《火力发电厂、变电所二次接线设计技术规程》（DL/T5136－2001）《电测量及电能计量装置设计技术规程》（DL/T 5137－2001）《变电所给水排水技术规程》（DL/T 5143－2002）《导体和电器选择设计技术规定》（DL/T 5222－2005）《高压配电装置设计技术规程》（SDJ 5－1985）《电力系统设计技术规程》（SDJ 161－1985）《变电所结构设计技术规程》（NDGJ 96－1992）《变电站安健环设施标准》（Q/CSG1 1001-2004）《电力系统电压质量和无功电力管理办法》（Q/CSG21004-2005）《中国南方电网十项重点反事故措施》《中国南方电网有限责任公司防止电气误操作闭锁装置管理固定》《某某省煤矿安全供用电管理办法》《中国南方电网公司继电保护及有关二次回路验收规范》《某某电网继电保护反事故措施实施细则》1.2 工程概况某某县位于某某西北部，毕节地区南部。
35KV输变电工程可行性研究报告一、项目背景随着经济发展和城市化进程的加快，对电力供应的需求不断增长。
为满足日益增长的用电需求，建设一座35KV输变电工程是必要的。
本报告旨在对35KV输变电工程的可行性进行研究，为项目决策提供依据。
二、项目概述1.项目名称：35KV输变电工程2.项目地点：地处市中心，交通便利，土地资源充足3.项目规模：建设一座35KV的输变电工程，包括变电站、输电线路等设施。
三、市场需求分析1.电力供应紧缺：当前电力供应存在缺口，无法满足用电需求的增长，特别是商业、工业用电方面，对电力的需求量较大。
2.经济发展需要：随着城市发展和产业结构升级，对电力的需求将会进一步增长。
3.绿色环保：35KV输变电工程的建设将有助于推动绿色能源的利用，减少对传统能源的依赖。
四、可行性分析1.技术可行性：35KV输变电工程是成熟的技术，建设难度不高，且已有相关经验可借鉴。
2.经济可行性：(1)投资回报率高：35KV输变电工程的建设投资回报率较高，长期运营稳定。
(2)市场潜力大：电力供应存在缺口，市场需求旺盛，有保障市场竞争力。
(3)降低用电成本：建设35KV输变电工程有助于提高电力供应的可靠性和稳定性，降低用户的停电风险和停电成本，进而降低用电成本。
(4)推动经济发展：稳定的电力供应有利于吸引投资和促进产业升级，为经济发展带来良好环境。
3.社会可行性：35KV输变电工程的建设有助于提供更好的电力供应服务，改善居民的用电体验，提高生活质量。
4.环境可行性：(1)提倡绿色能源：35KV输变电工程的建设将有助于推动新能源的利用，减少对传统能源的依赖，减少环境污染。
(2)环境影响可控：35KV输变电工程经过合理规划和设计，可以最大程度减少对环境的影响，提高环境可控性。
五、项目风险与对策2.技术风险：虽然35KV输变电工程是成熟的技术，但在具体实施过程中仍可能面临技术难题。
应加强技术人员培训和项目管理，确保工程质量。

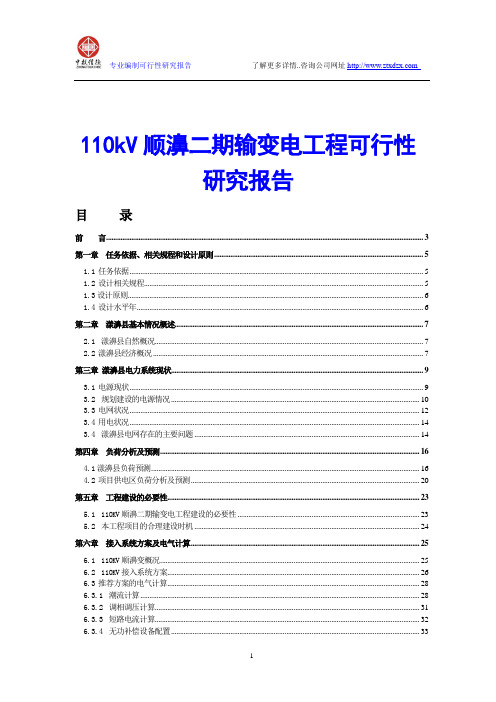

110kV顺濞二期输变电工程可行性研究报告目录前言 (3)第一章任务依据、相关规程和设计原则 (5)1.1任务依据 (5)1.2设计相关规程 (5)1.3设计原则 (6)1.4设计水平年 (6)第二章漾濞县基本情况概述 (7)2.1漾濞县自然概况 (7)2.2漾濞县经济概况 (7)第三章漾濞县电力系统现状 (9)3.1电源现状 (9)3.2规划建设的电源情况 (10)3.3电网状况 (12)3.4用电状况 (14)3.4漾濞县电网存在的主要问题 (14)第四章负荷分析及预测 (16)4.1漾濞县负荷预测 (16)4.2项目供电区负荷分析及预测 (20)第五章工程建设的必要性 (23)5.1110K V顺濞二期输变电工程建设的必要性 (23)5.2本工程项目的合理建设时机 (24)第六章接入系统方案及电气计算 (25)6.1110K V顺濞变概况 (25)6.2110K V接入系统方案 (26)6.3推荐方案的电气计算 (28)6.3.1潮流计算 (28)6.3.2调相调压计算 (31)6.3.3短路电流计算 (32)6.3.4无功补偿设备配置 (33)第七章建设规模及设备选择 (34)7.1一期建设规模 (34)7.1.1电气一次 (34)7.1.2电气二次 (35)7.2二期工程建设规模 (39)7.2.1电气一次 (39)7.2.2电气二次 (41)7.2.3电能计量 (41)7.2.4通信 (41)7.3本期工程引起对侧变化 (42)7.4二期主要电气设备选择 (42)7.5过电压保护和绝缘配合 (44)7.6电气总平面布置 (46)第八章送电线路路径选择及工程设想 (47)8.1本工程新建线路工程概况 (47)8.2线路路径方案选择 (47)8.3推荐路径方案描述 (50)8.4推荐路径方案主要设计气象条件 (51)8.5线路导、地线型式 (52)8.6绝缘配合 (54)8.7导、地线换位及防护 (55)8.8线路主要杆塔及基础型式 (57)8.9对电信线路的影响及其防护 (58)8.10环境保护 (59)第九章项目节能分析 (61)9.1项目概况 (61)9.2国家政策的贯彻 (62)9.3节能措施 (62)9.4结论 (67)第十章投资估算及经济效益评价 (68)10.1投资估算 (68)10.2经济效益分析 (73)10.3财务评价 (75)第十一章主要结论 (78)第十二章附表、附件及附图 (80)12.1附表 (80)12.2附件 (80)12.3附图 (81)前言漾濞彝族自治县位于云南省大理州中部，东以点苍山为界与大理市接壤，南和保山地区昌宁县毗邻，西靠云龙、永平两县，北以翠坪河为界与洱源县相连，东南部同巍山县隔江相望。
卷册检索号35kVXX输变电工程可行性研究报告1 工程概述 (4)1.1设计依据 (4)1.2工程背景 (4)1.3设计水平年 (4)1.4主要设计原则 (4)1.5设计范围及配合分工 (4)2电力系统一次 (5)2.1 XX电网概况 (5)2.2用电需求预测 (9)2.3工程建设的必要性 (10)2.7工程建设方案及相关电气计算 (11)2.8电气参数选择 (13)2.9电力系统一次结论与建议 (13)3电力系统二次 (14)3.1系统继电保护 (14)3.3远动信息 (15)4变电站站址选择 (18)4.1基本规定 (18)4.2站址区域概况 (19)4.3站址的拆迁赔偿 (20)4.4出线条件 (20)4.5站址水文气象条件 (20)4.6水文地质及水源条件 (20)4.7站址工程地质 (20)4.8 土石方情况 (21)4.9进站道路和交通运输 (21)5变电站工程内容 (21)5.1建设规模 (21)5.2电气主接线及主要电气设备选择 (21)5.3电气布置 (23)5.4电气二次 (24)6变电站扩建工程设想 (30)7.送电线路路径及工程内容 (30)8建设项目土地利用情况 (36)8.1变电站用地 (36)9投资估算 (36)9.1投资估算汇总表 (36)附件附件一站址、路径协议附件二相关附图附件三投资估算书附图目录附图一2010年电力系统地理位置接线现况图附图二2013年（本项目投产年）电网地理位置接线图附图三2020年（远景规划年）电网地理位置接线图附图五站址位置及进出线方向图附图六变电站电气主接线图附图七变电站电气总平面布置图附图十线路路径方案图附图十一杆塔型式一览图附图十二杆塔基础型式一览图1工程概述1.1设计依据（1）根据XX省2012年35kV及以上农网改造升级和无电地区电力建设工程项目可行性研究工作的通知。
（2）与XX电业局签订的设计咨询合同。
（3）XX农电局下发的关于《35kVXX输变电工程的设计任务书》。
输变电工程项目可行性研究报告一、编制依据：1.有关输变电工程项目的规划文件，包括国家、地方相关规划及政策文件；2.相关技术标准和规范，包括国家电力公司的技术规范以及国家能源局的相关标准；3.市场调查和需求分析报告，包括对电力市场的需求量、供应情况等的调查分析结果；4.技术可行性研究报告，包括输变电工程所需的技术设备、施工条件等的可行性分析结果；5.经济可行性研究报告，包括输变电工程的投资成本、运营收益等的经济分析结果；6.社会可行性研究报告，包括输变电工程对就业、环境等的影响分析结果；7.安全可行性研究报告，包括输变电工程所涉及的安全风险、防范措施等的分析结果；8.环境可行性研究报告，包括输变电工程对环境的影响、环境保护措施等的分析结果。
二、概要：1.项目背景和目标：介绍该输变电工程项目的背景情况和项目目标。
2.技术可行性分析：评估输变电工程所需的技术设备和施工条件是否具备，是否能够满足输变电的需求。
3.经济可行性分析：评估输变电工程项目的投资成本、运营成本以及预期收益，进行财务指标分析，包括投资回收期、内部收益率等。
4.社会可行性分析：评估输变电工程项目对就业、地方经济、社会和谐等方面的影响，分析其社会效益。
5.安全可行性分析：评估输变电工程项目所涉及的安全风险，提出相应的防范措施，确保工程项目的安全可行性。
6.环境可行性分析：评估输变电工程项目对环境的影响，提出相应的环境保护措施，确保工程项目的环境可行性。
7.结论和建议：根据各个可行性的分析结果，对输变电工程项目的可行性进行综合评价，并提出相应的建议。
综上所述，输变电工程项目可行性研究报告是对一个具体的输变电工程项目进行系统评估和分析的报告，旨在确定该项目在技术、经济、社会、安全、环境等各个方面是否可行，并提供相关的建议。
35kv输变电工程可研报告一、项目概述该项目是一项35kV输变电工程，旨在满足当地电力供应需求，并改善电网系统的可靠性和稳定性。
该工程包括设立一个新的35kV变电站和一系列输电线路，涉及设备采购和安装、土地准备、环保审批等过程。
二、项目背景该地区电力负荷逐年增长，现有输电线路和变电站已经无法满足需求。
为了满足未来的电力供应需求，新建35kV输变电工程成为必要选择。
该工程将有效提高电网的传输能力和可靠性，并推动当地经济发展。
三、项目目标1.建设一座满足35kV电力输送需求的变电站；2.新建一系列35kV输电线路，以连接变电站与用户；3.提高电网传输能力，满足日益增长的电力需求；4.改善电网系统的可靠性和稳定性。
四、项目内容与规模1.建设一座容量为XX的35kV变电站；2.新建XX公里的35kV输电线路；3.升级或扩建现有的配电网，以适应新增变电站和输电线路。
五、项目实施方案1.项目前期：确定项目需求，进行可行性分析和初步设计；2.设计阶段：进行详细设计，包括变电站和输电线路的布置、设备选型和线路走向等；3.设备采购与安装：根据设计要求采购设备，并进行安装和调试；4.土地准备：按照政府规定完成土地征用和拆迁工作；5.环保审批：按照相关法律法规完成环保审批手续；6.施工阶段：进行变电站和输电线路的实际施工工作；7.竣工验收：完成工程的验收工作，并通过相关部门的验收；8.投运阶段：将35kV输变电工程正式投入使用，并进行试运行。
六、项目需求与效益1.满足当地电力供应需求，提供稳定可靠的电力供应；2.提高电网传输能力，满足不断增长的电力需求；3.促进当地经济发展，支持产业升级；4.改善供电质量，减少停电次数和电力故障；5.增加就业机会，带动当地就业。
七、项目投资与资金筹措根据初步估算，该项目的总投资为XX万元。
资金筹措主要通过银行贷款、企业自筹以及政府资助等方式。
八、项目风险与对策1.施工期延误：制定详细的施工计划，并加强对施工过程的监督和管理；2.环境问题：进行环境影响评估并采取相应的环保措施；3.资金不足：加强资金管理，优化资金使用效率，寻求其他的资金支持。
XX地区220KV变电站工程建设项目可行性研究报告一、项目背景XX地区目前电力供应存在一定瓶颈，为满足未来经济发展和人民生活需求，需建设一座新的220KV变电站。
该变电站将作为XX地区电力系统重要的负荷中心和电力传输中继站，优化供电结构，提升电力供应能力，促进区域经济社会发展。
二、项目建设内容1.项目名称：XX地区220KV变电站工程建设项目2.项目规模：总占地面积5000平方米，总投资5000万元，新建一座220KV变电站。
3.主要设备：一台220KV主变压器、一台220KV断路器、一台220KV隔离开关等主要设备。
4.建设期：预计为1年。
5.运营期：长期运营。
三、项目建设理由1.供电保障：XX地区电力需求增长迅速，现有变电站容量无法满足需求，建设新的220KV变电站对供电保障至关重要。
2.环境优化：新变电站建设将协调现有电网结构，优化供电布局，提高供电可靠性和质量。
3.地理优势：选址在地理位置优越处，对整个区域的电力输变电结构具有重要战略意义。
四、项目市场前景1.需求市场：XX地区电力市场快速增长，建设新的220KV变电站将提供更好的供电保障。
2.竞争优势：具备优越的地理位置和技术实力，将有望在市场竞争中脱颖而出。
3.未来预期：随着区域经济社会的不断发展，对电力需求将继续增长，新变电站有望在未来市场上占据重要位置。
五、项目投资分析2.投资回报：预计项目年投资回报率在8%-10%之间，具有较好的投资回报前景。
3.风险预警：存在一定的市场风险和技术风险，需谨慎评估和控制。
六、项目社会效益1.为区域经济发展提供强大的电力支撑。
2.提升供电质量和可靠性，改善人民生活。
3.促进当地就业和经济发展，为社会贡献一份力量。
七、项目建议1.加强与相关部门和企业的合作，共同推动项目顺利实施。
2.严格控制项目建设成本，提高资金利用效率。
3.加强项目风险管控，确保项目建设平稳进行。
综上所述，XX地区220KV变电站工程建设项目具有良好的市场前景和社会效益，有望为区域发展注入新的动力。

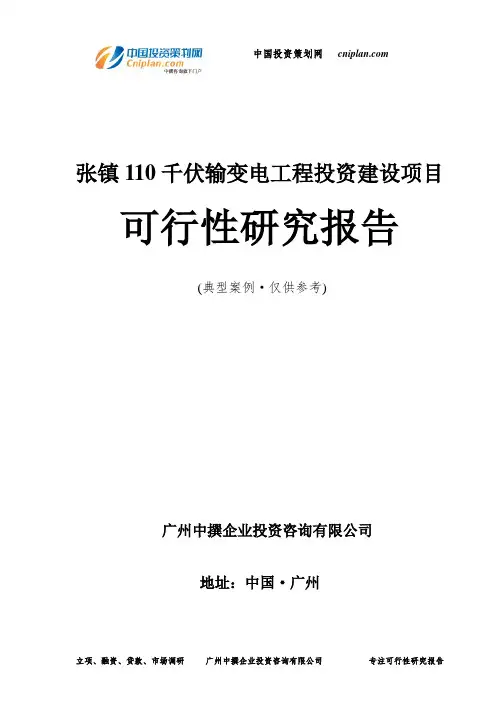

张镇110千伏输变电工程投资建设项目可行性研究报告(典型案例·仅供参考)广州中撰企业投资咨询有限公司地址：中国·广州目录第一章张镇110千伏输变电工程项目概论 (1)一、张镇110千伏输变电工程项目名称及承办单位 (1)二、张镇110千伏输变电工程项目可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、张镇110千伏输变电工程产品方案及建设规模 (6)七、张镇110千伏输变电工程项目总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (7)十一、张镇110千伏输变电工程项目主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章张镇110千伏输变电工程产品说明 (15)第三章张镇110千伏输变电工程项目市场分析预测 (15)第四章项目选址科学性分析 (15)一、厂址的选择原则 (15)二、厂址选择方案 (16)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (17)六、项目选址综合评价 (18)第五章项目建设内容与建设规模 (19)一、建设内容 (19)（一）土建工程 (19)（二）设备购置 (20)二、建设规模 (20)第六章原辅材料供应及基本生产条件 (21)一、原辅材料供应条件 (21)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (21)二、基本生产条件 (23)第七章工程技术方案 (24)一、工艺技术方案的选用原则 (24)二、工艺技术方案 (25)（一）工艺技术来源及特点 (25)（二）技术保障措施 (25)（三）产品生产工艺流程 (25)张镇110千伏输变电工程生产工艺流程示意简图 (25)三、设备的选择 (26)（一）设备配置原则 (26)（二）设备配置方案 (27)主要设备投资明细表 (27)第八章环境保护 (28)一、环境保护设计依据 (28)二、污染物的来源 (29)（一）张镇110千伏输变电工程项目建设期污染源 (30)（二）张镇110千伏输变电工程项目运营期污染源 (30)三、污染物的治理 (31)（一）项目施工期环境影响简要分析及治理措施 (31)1、施工期大气环境影响分析和防治对策 (31)2、施工期水环境影响分析和防治对策 (35)3、施工期固体废弃物环境影响分析和防治对策 (36)4、施工期噪声环境影响分析和防治对策 (37)5、施工建议及要求 (39)施工期间主要污染物产生及预计排放情况一览表 (41)（二）项目营运期环境影响分析及治理措施 (42)1、废水的治理 (42)办公及生活废水处理流程图 (42)生活及办公废水治理效果比较一览表 (43)生活及办公废水治理效果一览表 (43)2、固体废弃物的治理措施及排放分析 (43)3、噪声治理措施及排放分析 (45)主要噪声源治理情况一览表 (46)四、环境保护投资分析 (46)（一）环境保护设施投资 (46)（二）环境效益分析 (47)五、厂区绿化工程 (47)六、清洁生产 (48)七、环境保护结论 (48)施工期主要污染物产生、排放及预期效果一览表 (50)第九章项目节能分析 (51)一、项目建设的节能原则 (51)二、设计依据及用能标准 (51)（一）节能政策依据 (51)（二）国家及省、市节能目标 (52)（三）行业标准、规范、技术规定和技术指导 (53)三、项目节能背景分析 (53)四、项目能源消耗种类和数量分析 (55)（一）主要耗能装置及能耗种类和数量 (55)1、主要耗能装置 (55)2、主要能耗种类及数量 (55)项目综合用能测算一览表 (56)（二）单位产品能耗指标测算 (56)单位能耗估算一览表 (57)五、项目用能品种选择的可靠性分析 (58)六、工艺设备节能措施 (58)七、电力节能措施 (59)八、节水措施 (60)九、项目运营期节能原则 (60)十、运营期主要节能措施 (61)十一、能源管理 (62)（一）管理组织和制度 (62)（二）能源计量管理 (62)十二、节能建议及效果分析 (63)（一）节能建议 (63)（二）节能效果分析 (63)第十章组织机构工作制度和劳动定员 (64)一、组织机构 (64)二、工作制度 (64)三、劳动定员 (65)四、人员培训 (65)（一）人员技术水平与要求 (66)（二）培训规划建议 (66)第十一章张镇110千伏输变电工程项目投资估算与资金筹措 (67)一、投资估算依据和说明 (67)（一）编制依据 (67)（二）投资费用分析 (69)（三）工程建设投资（固定资产）投资 (69)1、设备投资估算 (69)2、土建投资估算 (69)3、其它费用 (70)4、工程建设投资（固定资产）投资 (70)固定资产投资估算表 (70)5、铺底流动资金估算 (71)铺底流动资金估算一览表 (71)6、张镇110千伏输变电工程项目总投资估算 (71)总投资构成分析一览表 (72)二、资金筹措 (72)投资计划与资金筹措表 (73)三、张镇110千伏输变电工程项目资金使用计划 (73)资金使用计划与运用表 (74)第十二章经济评价 (74)一、经济评价的依据和范围 (74)二、基础数据与参数选取 (75)三、财务效益与费用估算 (76)（一）销售收入估算 (76)产品销售收入及税金估算一览表 (76)（二）综合总成本估算 (76)综合总成本费用估算表 (77)（三）利润总额估算 (78)（四）所得税及税后利润 (78)（五）项目投资收益率测算 (78)项目综合损益表 (79)四、财务分析 (79)财务现金流量表（全部投资） (81)财务现金流量表（固定投资） (83)五、不确定性分析 (84)盈亏平衡分析表 (84)六、敏感性分析 (85)单因素敏感性分析表 (86)第十三章张镇110千伏输变电工程项目综合评价 (87)第一章项目概论一、项目名称及承办单位1、项目名称：张镇110千伏输变电工程投资投资建设项目2、项目建设性质：新建3、项目编制单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：500万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该张镇110千伏输变电工程项目所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。
110kV输变电工程可行性研究1．工程概述1.1设计依据X电网“十二五”规划1.2工程概况为促进X市高新产业园区开发区经济发展，满足该区域用电负荷快速增长的需要，提高电网的供电能力和供电可靠性，新建110kV泰和输变电工程。
根据X市对高新产业园区的规划，此区域共分为电子产业园区、科技孵化区、高端机械制造区、文化科技区、新能源新材料蓝色经济发展区、社区住宅及其配套设施，共占地约10平方公里。
35kV夏庄站将不能满足供电需要。
为解决供电紧的矛盾，提高该区域的供电能力，本工程在高新产业园区龙泉街南侧、铁塔路东侧新建110kV泰和达变电站，建设110kV线路2回。
工程计划2012年开工建设，2013年建成投运。
2．电力系统一次2.1电力系统概况2.1.1X电网现状截止2010年底，X电网全社会用电量为27.8亿kWh，网供电量20.01亿kWh，网供最大负荷325MW。
截止2010年底，X电网有2座220kV变电站，变电容量450MVA；11座110kV变电站，变电容量718.45MVA；13座35kV变电站，变电容量160.9MVA。
110kV输电线路14条、155.921千米；35kV输电线路27条、206.56千米；10kV配电线路158条、1718.27千米。
2010年网供电量20.01亿kWh，同比增长20.2％，最大负荷325MW，同比增长14.4％。
形成了以220kVX变电站、仁和变电站为中心，110kV为骨干网架、35kV为主网架、城区及东南部由220kVX站作为电源点供电，其他地区由220kV仁和站作为电源点供电，采用以220kV站、110kV站、35kV站主变有载调压为主要调压手段，部分重要用户及10kV配变使用有载调压变压器为辅助手段，实现四级调压水平，以达到提高电压质量的目的。
2010年X电网地理接线示意图详见附图1。
2.1.2高新产业园区电网现状泰和站供电区域为整个高新产业园区，同时可为城区、开发区、夏庄镇供电。
高新产业园区总用地面积约10千米2。
该区域有电子产业高端机械制造、文化科技、新能源新材料等产业。
目前该地区全部由电网供电，最高电压等级为10kV，主要由110kV醴泉站10kV站北线、十里堡线，35kV夏庄站10kV灵芝线供电。
至2010年底，该区域网供最大负荷为15MW。
2.1.3 高新产业园区负荷预测自2009年以来，随着X市经济的快速发展，以及新开工项目的投产，高新产业园区用电负荷呈现高速增长，目前该区域已入驻项目有该区域有永和铸造、金益纺织、信泰食品等铸造、纺织、食品加工类灯企业，并且LED、孵化研究中心已有明确意向并开工建设，2010年该区域最大负荷已达到了15MW，报装容量为10MVA。
表1.3-1 高新产业园区近期详细新增负荷情况表单位： MW表1.3-2 高新产业园区电力电量预测表单位： MW2.1.4 工程建设必要性随着X市经济发展总体规划，该区域共规划为电子产业园区、科技孵化区、高端机械制造区、文化科技区、新能源新材料蓝色经济发展区、社区住宅及其配套设施，共占地约10平方公里。
企业入驻后，高新产业园区经济将快速发展，目前X市政府正在按照规划加大对该园区的招商引资力度，大量企业将纷纷入驻。
目前，该区域有永和铸造、金益纺织、信泰食品等铸造、纺织、食品加工类灯企业，并且LED、孵化研究中心已有明确意向并开工建设，2010年该区域最大负荷已达到了15MW。
预计2012年该区域负荷将达25MW。
该站建成后，通过负荷割接，到2013年该站将有负荷35MW，经预测，2015年该地区电网最高负荷将达到50MW。
2013年110kV泰和站投运后，可满足X 市高新产业园区经济和社会发展对电力的需求，增加电源布点，改善该地区电网结构，提高抵抗自然灾害能力，提高供电能力，在该园区新建110kV泰和变电站是十分必要的。
2.2系统方案和建设规模2.2.1 接入系统方案从220kV仁和站110kV双回出线至110kV泰和站。
本期接入系统方案示意图详见附图2。
2.2.2 建设规模本工程按照《国家电网公司标准化建设成果（输变电工程通用设计、通用设备）应用目录（2011年版）》选用110-A3-3方案，并进行局部优化。
2.2.2.1 变电部分远景规模：规划安装3台50MVA双绕组有载调压变压器。
电压等级为110/10.5kV；110kV规划出线2回，主接线采用扩大桥接线方式；10kV规划出线36回，主接线采用单母线三分段接线；所规划安装无功补偿电容器3×(4000+4000)kvar，串联5%电抗器，电抗器按分组配置。
远期安装3套接地补偿装置。
变电站采用半户布置，按照智能变电站设计；采用光缆通讯方式。
土建按远景规模一次建成。
本期规模：新建2台50MVA双绕组有载调压变压器；110kV出线2回，主接线采用桥接线方式；10kV出线24回，本期采用单母线分段接线；安装无功补偿2×(4000+4000)kvar电容器；安装2套接地补偿装置。
变电站采用半户布置，按照智能变电站设计；采用光缆通讯方式。
本期110kV泰和变电站电气主接线示意图详见附图3。
对侧间隔：对侧间隔不需变化。
对侧保护：因220kV仁和站至泰和站110kV双回线路中有1回T接入万仁热电，需在220kV仁和站加装三侧光纤差动保护装置1套。
2.2.2.2 线路部分从仁和站至泰和站110kV双回线路，架空出线同塔双回架设至泰和站，其中1回T接入万仁热电。
新建架空线路2×10.5千米，导线采用JL/G1A-300/40钢芯铝绞线，全线采用钢管杆。
（已组立铁塔20基，长度约3千米，未架设线路）。
2.2.2.3 通信部分沿220kV仁和站至110kV泰和站110kV新建线路架设1条24芯OPGW-24B1-100光缆，长度为10.5千米；沿220kV仁和站至110kV万仁热电站110kV新建及原有线路架设1条24芯OPGW-24B1-100光缆，长度为4.3千米；沿110kV万仁热电站至110kV泰和站新建线路架设1条24芯OPGW-24B1-100光缆，长度为7.2千米。
光缆总长度22.4千米，导引光缆1.4千米。
光传输设备采用SDH STM-16、PTN设备，通过220kV仁和站接入地调及县调光通信网。
2.3 短路电流计算1）根据系统提资，本站的电源来自220kV仁和变电站的110kV母线；泰和站主变建设远景规模为3×50MVA。
以此为依据计算。
2）根据上述条件：经计算，2020年110kV泰和变电站110kV母线最大运行方式下短路电流计算结果如下：110kV泰和变电站短路电流计算结果表根据以上计算结果，采用110kV侧并列运行，10kV侧分列运行方式。
110kV 电压等级的设备开断电流为40kA；10kV电压等级的设备开断电流为31.5kA 和25kA。
2.4 无功补偿平衡无功补偿应满足系统各种正常及事故运行方式下电压水平的需要，原则上应使无功就地分区分电压基本平衡。
变电站无功补偿以补偿变压器无功损耗为主，适当兼顾负荷侧的无功补偿。
根据该地区经济发展及负荷增长的实际情况，泰和站单台主变容量选择为50MVA。
按照《国家电网公司电力系统无功补偿配置技术原则》，变电站无功补偿容量为主变容量的15%～25%。
因此，泰和站远景按每台主变配置1×(4000+4000)kvar低压电容器规划，本期安装2×(4000+4000)kvar电容器。
3．电力系统二次3.1系统继电保护保护配置现状：220kV仁和站本期需增加110kV三侧光纤差动保护装置1套。
3.2系统调度自动化3.2.1调度管理110kV泰和变电站为潍坊地调和X县调调度，远动信息直送至潍坊地调和X 县调。
3.2.2远动系统本站与地调及县调通信采用电力调度数据网络和远动专线互为备用的方式，数据网络通信为主用方式，远动专线为备用方式。
远动专线通道：110kV泰和变电站与地调及县调之间应具有一路四线双工远动专线通道，通道速率600bit/s。
要求在通道信噪比为17dB时，误码率不大于10-5。
远动通道应安装防雷保护器。
数据网络通道：传输速率为2M。
通道的具体安排详见本设计系统通信部分。
3.2.3电力调度数据网络接入及二次安全防护3.2.3.1潍坊电力调度数据网总体描述电力调度数据网是承载属于生产控制大区调度业务的专用网络。
调度数据网在专用通道上使用独立的网络设备组网，在物理层面上实现与电力企业其它数据网及外部公共信息网的安全隔离。
调度数据网划分为逻辑隔离的实时子网和非实时子网，分别连接控制区和非控制区。
调度数据网按分层设计，由核心层、骨干层和接入层构成，110kV泰和变电站属调度数据网接入层，配置双路由设备，采用双2M上联潍坊地调节点。
3.2.3.2 本站电力调度数据网络接入按照电力调度数据网建设的整体设计原则，110kV泰和变电站配置2套独立的路由接入设备，分别接入潍坊地调接入网的两个节点。
本工程数据网络接入设备包括路由器2台、交换机2台。
要求路由器配置：4个E1口，2个百兆/千兆自适应电口，1AUX,1Con，512MB DDR ，支持MPLS VPN，双交流电源模块。
3.2.3.3本站二次系统安全防护根据电力二次系统安全总体要求，本站二次系统安全分区如下：将监控系统、继电保护置于控制区；电能量采集装置置于非控制区。
本站配置纵向加密认证装置2台，以满足二次安全防护的相关要求。
控制区与非控制区之间设置2台硬件防火墙加以防护。
3.2.4 电源要求按照《电力系统调度自动化系统设计技术规程》的要求，远动设备、数据网和电能量计量设备应采用站用一体化电源的UPS供电方式。
电源由电气专业按需求统一配置。
3.3系统通信3.3.1调度管理体制110kV泰和站由潍坊地调和X县调调度，由潍坊供电公司和X市供电公司运行管理。
3.3.2系统通信现状X地区电力通信网现已建成了主站采用2.5Gbit/s光传输设备、24座变电站通信分站采用622Mbit/s光传输设备，以16芯ADSS光缆为传输介质环状拓扑为主、链状拓扑为辅的全光通信网路结构，满足了不断增加的电力通信业务对通信带宽和传输速率的需求。
3.3.3接入系统通道组织地调部分：110kV泰和站接入地调光纤通信网。
县调部分：110kV泰和站接入县调光纤通信南环，光缆通道作为主通道；无线专网通道作为备用通道。
3.3.4光纤电路（1）光缆线路部分沿220kV仁和站至110kV泰和站110kV新建线路架设1条24芯OPGW-24B1-100光缆，长度为10.5千米；沿220kV仁和站至110kV万仁热电站110kV新建及原有线路架设1条24芯OPGW-24B1-100光缆，长度为4.3千米；沿110kV万仁热电站至110kV泰和站新建线路架设1条24芯OPGW-24B1-100光缆，长度为7.2千米。
