焊工高级技师职业技能鉴定理论试题四、简答题1.哪些情况属于异种金属的焊接？答：从材料角度来看，属于异种金属焊接的情况有：异种钢焊接；异种有色金属的焊接；钢与有色金属的焊接。
从接头形式角度来看，属于金属焊接的情况有：两不同金属母材的接头；母材金属相同而采用不同的焊缝金属的接头；复合金属板的接头。
2.奥氏体不锈钢与珠光体耐热钢焊接时，防止碳迁移的措施有哪些？并简述其焊接工艺特点。
答：奥氏体不锈钢与珠光体耐热钢焊接时，防止碳迁移的措施有：(1) 尽量降低加热温度并缩短高温停留时间。
(2)在珠光体钢中增加碳化物形成元素（如Cr, Mo, V, Ti等），而在奥氏体钢中减少这些元素。
(3)提高奥氏体钢焊缝中的含镍量，利用其石墨化作用，阻碍形成碳化物，减小扩散层。
3.试编制一合理的焊接工艺，以控制图Ⅲ-2所示工字梁的焊接变形。
答：当一名焊工进行焊接时，应先焊焊缝1，再焊焊缝2，然后将工字梁翻过来，焊接平角缝3、4和5、6，最后再将工字梁翻面焊接7和8，如图Ⅲ-4所示。
这样，可有效地控制工字梁的焊接变形。
4、什么叫固溶强化？答：无论是间隙固溶体还是置换固溶体，都因溶质原子的加入而使其溶剂晶格发生歪扭，使晶体相互滑移变得困难，从而提高了合金抵抗塑性变形的能力。
固溶体的强度、硬度都比纯金属高，这种现象叫做固溶强化。
5、简述不锈复合钢板对接焊缝的焊接顺序及工艺过程。
答：先将开好坡口的不锈复合钢板装配好，首先焊接基层碳钢，焊毕应全面检查焊缝，合格后在复层一面进行铲削成圆弧，为防止未焊透，要一直铲到暴露出基层的第一层焊缝为止，并打磨干净，然后焊接过渡层，其焊缝一定要熔化复层不锈钢板的一定厚度，才能起到隔离作用，最后在过渡层上焊接不锈钢复层。
6、影响焊接接头性能力学方面因素都有哪些？材质方面因素又有哪些？答：力学方面因素有：①接头形状的改变；②焊接缺陷如焊接裂纹、未焊透等；③焊接残余应力和残余变形。
比如接头形状的改变，像焊缝的余高，施焊过程中可能造成的接头错位，都是应力集中的根源。
材质方面因素有：①焊接热循环所引起的组织变化；②焊后热处理；③焊接残余变形的矫正等。
7、压力容器为什么要限制焊接反修补焊的次数？答：因为通过每一次补焊，焊接接头区材料的塑性、韧性都要有所下降。
多次补焊后，焊接接头的综合机械性能明显下降，所以同一部位进行多次补焊返修是不允许的，一般不得超过二次。
8.高碳钢焊接有什么困难？焊接时应注意什么？答：含碳量大于0.55%以上的碳钢，称为高碳钢。
由于含碳量比较高，所以可焊性差。
高碳钢的焊接方法一般采用电弧焊或气焊等。
高碳钢焊接比较困难，主要表现是很容易产生裂纹；焊缝脆弱，接头强度低。
焊接时应注意以下几点：（1）焊条应选用含碳量低于高碳钢的高强度低合金钢焊条，如结857、结857铬等焊条，焊前烘干。
（2）焊前将坡口两侧铁锈及其它脏物清理干净。
尽量选用小直径焊条，焊速要低，收尾时要填满弧坑，采用多层焊时应用退火焊法，减少硬化区。
厚度较小焊件可不开坡口，双面焊，焊条尽量少摆动，沿直线运条。
板厚超过10mm者，预热250～400℃，焊后回火处理，一般选用回火温度600～700℃左右。
9.焊接1Cr18Ni9Ti不锈钢与Q235钢时，为什么要选用E1-23-13-15（A307）焊条？答：焊接1Cr18Ni9Ti与Q235钢时，如果采用E0-19-10-16（A102）焊条，则焊缝会出现脆硬的马氏体组织；若采用E2-26-21-15（A407）焊条，焊缝为单相奥氏体，热倾向较大。
采用E1-23-13-15（A307）焊条，如果把熔合比控制在40%以下，焊缝为奥氏体+铁素体双相组织，此时能得到较满意的力学性能和抗裂性，所以应该采用E1-23-13-15（A307）焊条。
10、异种钢焊接时热疲劳裂纹是如何产生的？答：异种钢焊接时，由于母材及焊缝的线膨胀系数不同，其热导率也有差异，因此异种钢的焊接接头便会产生很大的热应力，在交变温度条件下工作时，抗氧化性较差的一侧母材金属易被氧化形成缺口，在反复热应力的作用下，缺口会沿着薄弱的脱碳层扩散，形成所谓的热疲劳裂纹。

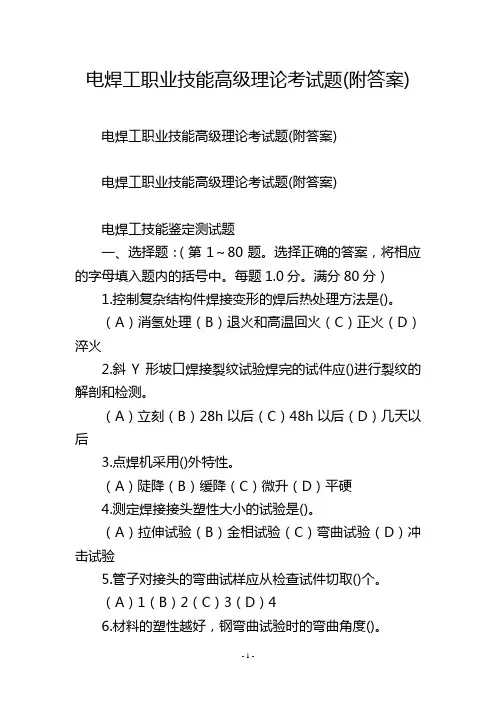

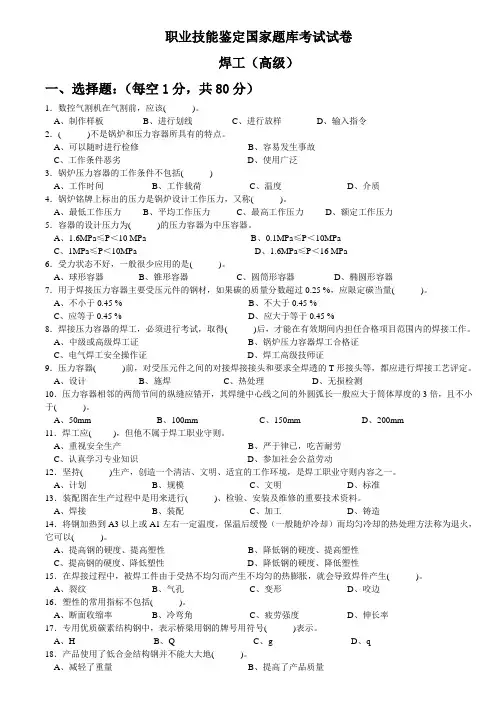

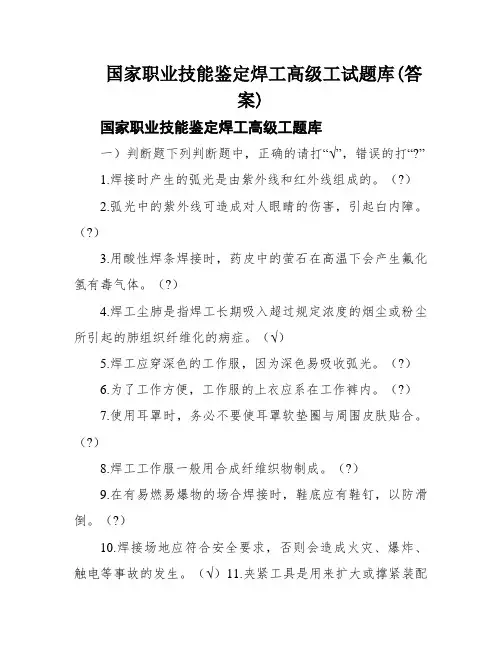

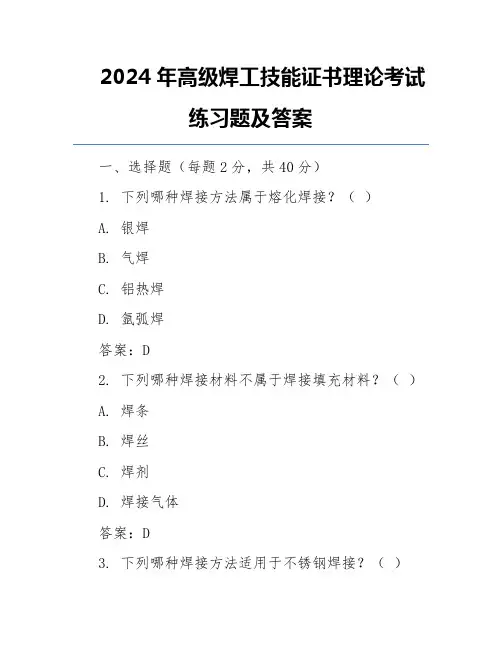

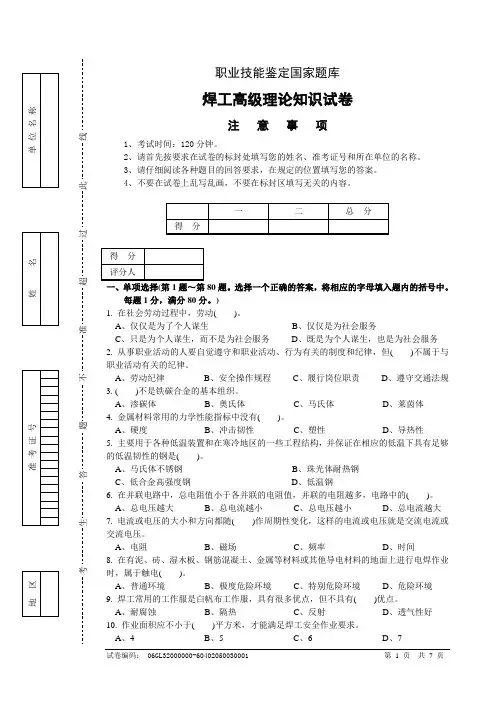

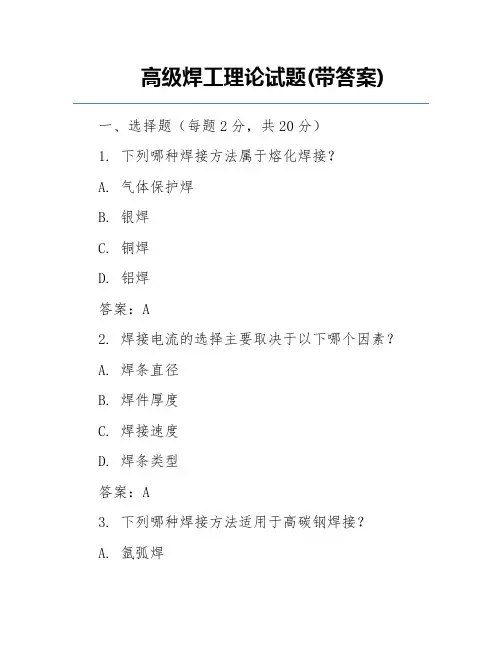

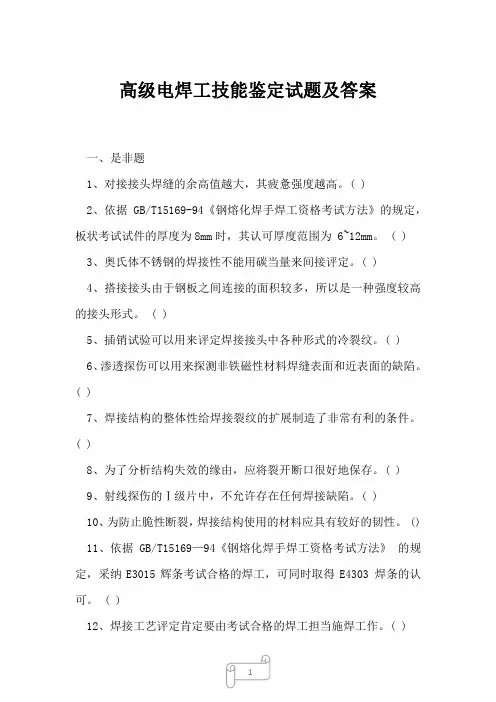

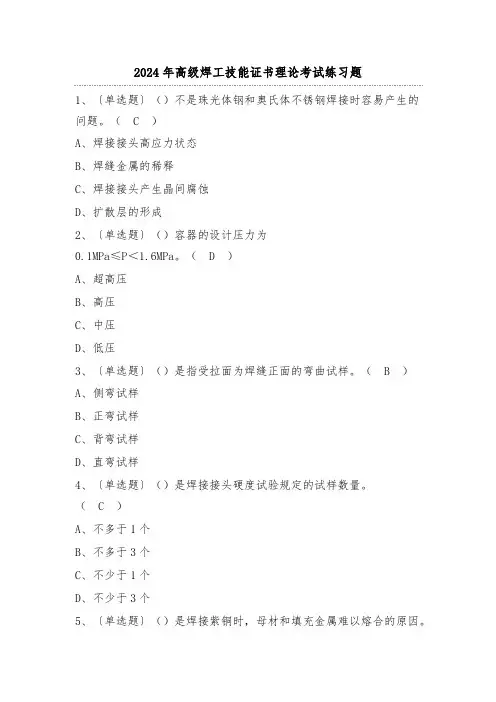

焊工技师职业技能鉴定题库一、是非题（是画√，非画×，每题1分，共30分）1.焊接电弧是一种气体燃烧现象。
（ ×）2.焊接电弧中，电弧中的气体呈分子或原子状态即中性状态。
（×）3.焊接时应尽量采用长弧焊接，因为长弧焊时电弧的范围大，保护的效果好。
（×）4.直流电源比交流电源更容易保持电弧稳定燃烧。
（√）5.交流电弧焊时阳极和阴极不断变化，因此焊条和工件得到的热量是不等的。
（×）6.电弧磁偏只和导线接线位置有关，与电流的大小无关。
（×）7.熔焊过程隔离空气的保护措施，其基本形式是气体保护、熔渣保护和气渣联合保护三种。
（√ ）8.铁素体、珠光体、渗碳体三种组织相比，渗碳体的硬度最高，珠光体的硬度最低。
（ ×）9.焊接电流越大，则熔深越大；电弧电压越小，则熔宽越大。
（×）10.焊接过程中，材料因受热的影响（但未熔化）而发生组织和力学性能变化的区域称为焊接热影响区。
（√）11.熔合区是焊接接头中综合性能最好的区域。
（×）12.采用正接法时，焊件的温度比反接法时焊件的温度高。
√）13.易淬火钢的淬火区由于组织的不均匀性，易形成淬硬组织。
（√）14.由于低碳钢焊接热影响区中的过热区在焊接过程中被加热到1100℃以上，因此冷却后得到的组织是细小的铁素体加珠光体。
（ ×）15.焊条电弧焊时，熔化焊条的主要热量是电流通过焊条时所产生的电阻热。
（×）16.冲击试验是为了测定金属在突加载荷时对缺口的敏感性。
（√）17.韧性材料焊接时应注意防止变形，脆性材料焊接时应注意减少焊接应力。
（√）18.厚壁管焊接后，一般易产生焊接残余变形，而不易产生大的焊接残余应力。
（×）19.残余应力会加速在腐蚀介质中工作的焊件的腐蚀。
（√ ）20.若焊件是脆性材料，即使在静载荷条件下使用，残余应力也可能导致其早期破坏。
（√）21.Q235-C与ICr18Ni9Ti钢板对接焊时，如果采用A307焊条，则焊缝组织为奥氏体加少量铁素体，抗裂性和力学性能都比较好。
（√）22.焊接耐热钢大径厚壁管件时，应选择合适的坡口角度、严格控制预热温度、根部焊接应保证一定厚度，否则易产生裂纹。
（√）23.采用钨及氩弧焊焊接的奥氏体不锈钢焊接接头具有较高的耐热性和良好的力学性能。
（√）24.焊缝纵向收缩不会引起弯曲变形。
（ ×）25.焊缝不对称时，应该先焊焊缝少的一侧，以减少弯曲变形量。
（√）26.消除波浪变形的最好方法是将焊件焊前预先进行反变形。
（×）27.采用刚性固定法后，焊件就不会产生残余变形了。
（×）28.散热法主要用来减少小零件的焊接残余变形。
（√）29.分段退焊法虽然可以减少焊接残余变形，但同时会增加焊接残余应力。
( √ ）30.火焰加热温度越高，则矫正变形的效果越好，所以采用火焰加热矫正法时，加热的温度越高越好。
（×）31.生产中，应尽量采用先装后焊接的方法来增加结构的刚度，以控制焊接变形。
（√）32.焊件中的残余应力焊后必须进行消除，否则将对整个焊接结构产生严重影响。
（ ×）33.刚性固定法适用于任何材料的结构焊接。
（×）34.机械矫正法只适用于低碳素钢结构。
（×）35.整体高温回火是消除残余应力较好的方法。
（√）36.焊件焊后进行高温回火，既可以消除应力，又可以消除部分变形。
（×）37.结构刚度增大时，焊接残余应力也随之增大。
（√）38.采用对称焊的方法可以减少焊接的波浪变形。
（×）39.为了减小焊接变形，焊接平面交叉焊缝时，应当先焊横向焊缝，后焊纵向焊缝。
（√）40.承受动载的重要结构，可用增大焊缝余高来提高其疲劳强度。
（×）41.开坡口焊接可以降低T形接头的应力集中。
（√）42.为降低应力集中，在搭接接头中最好不要焊接正面角焊缝。
（×）43.由于搭接接头不是焊接结构的理想接头，故很少采用。
（√）44.承受静载荷的结构，应力集中对其强度无显著影响。
（√ ）45.脆性断裂一般都在应力不高于结构设计应力时产生，具有突然破坏的性质。
（√）46.钛合金钢的焊后热处理要求为250℃/小时。
（×）47.不同等级的金属材料焊接时，焊材的应用应与高类别的母材相匹配。
（×）48.焊缝打磨平滑过滤的目的是为了防止应力集中。
（√）49.交流焊机可以焊酸性和碱性焊条，而直流焊机只能焊接碱性焊条。
（×）50.全熔透的角焊缝其焊角高度必须达到板厚的1/4。
（×）51.焊接工艺参数是根据规范和焊接工艺评定确定的。
（√）52.锅炉压力容器焊工合格证的有效期一般为二年。
（×）53.摩擦焊的原理是电流通过焊料接触点的同时瞬间施于高压。
（×）54.手工碳弧气刨时，应尽量采用长弧且碳棒伸出长度要越长越好。
（×）55.控制焊接变形的目的是尽量减小焊接残余应力。
（√）56.酸性焊条和碱性焊条的根本区别在于焊芯材质不同。
（×）57.铝与铝合金焊接变形往往比普通铜材质大，因为铝的线膨胀系数大。
（√）58.无损检测中UT为超声波检测，RT为X射线探伤。
（√）59.安全防护中的“三宝”指安全帽、安全带、安全网。
（√）60.定位焊接，也必须通过由持证上岗的合格焊工施焊。
（√）61.焊接电弧的弧长越长，电弧电压越低。
（×）62.焊接电流越小，焊接电弧的燃烧越稳定。
（×）63.某元素的逸出功越小，则其产生电子发射越容易。
（√）64.一般手工电弧焊焊接电弧的阴极温度低于阳极温度。
（√）65.当焊接电流增加时，焊接电弧阴极区的温度不变。
（√）66.焊接时开坡口留钝边的目的是为了使接头根部焊透。
（×）67.焊接热影响区的大小与焊接工艺参数无关。
（×）68.搭接接头、T形接头因不存在全焊透问题，所以应选直径较大的焊条。
（√）69.焊接电流的选择只与焊条直径有关。
（×）70.消氢处理是在焊后立即将焊件加热到250～350℃温度范围，保温2～6h后空冷。
（√）71.E5515焊条的药皮类型为低氢型，必须采用直流电源。
（√）72.焊缝金属是由焊条熔化后重新凝固形成的。
（×）73.在焊接过程中，碳是一种良好的脱氧剂，所以焊芯中含碳量越高越好。
（×）74.弧焊整流器中输出电抗器的作用是使焊接电流更加平直，减小经整流的直流电的脉动性。
（√）75.手工电弧焊时弧焊电源的空载电压越高越好。
