工程制图习题集答案-第三章
(1)平面A是正垂 面，平面B是 正平面。
返回
3-6 平面的投影（一）
2.在立体的三视图中，用字母标出立体图中指定立体表面的三面投影，并判断其 与投影面的相对位置，完成填空。
(2)平面C是 面，平面D是 面。
答案 动画 立体 返回
3-6 平面的投影（一）
2.在立体的三视图中，用字母标出立体图中指定立体表面的三面投影，并判断其 与投影面的相对位置，完成填空。
(2) AB是 线
答案 动画 立体 返回
3-4 直线的投影（一）
1.判别下列直线对投影面的相对位置，并画出其第三面投影。
(2) AB是侧平线
返回
3-4 直线的投影（一）
1.判别下列直线对投影面的相对位置，并画出其第三面投影。
(3) AB是 线
答案 动画 立体 返回
3-4 直线的投影（一）
1.判别下列直线对投影面的相对位置，并画出其第三面投影。
点最高 点最前 点最左
点最低 点最后 点最右
点 距V面 距H面 距W面
答案 动画 立体 返回
3-3 点的投影
2.已知A、B、C各点到投影面距离，画出它们的三面投影，并比较它们的空间位置。
返回
3-3 点的投影
3.已知点B在点A的正前方10，点C在点A正下方的H面上，完成A、B、C三点的三面投影。
答案 动画 立体 返回
返回
3-5 直线的投影（二）
1.在直线AB上取一点K，使AK：KB＝2：1。
答案 动画 立体 返回
3-5 直线的投影（二）
1.在直线AB上取一点K，使AK：KB＝2：1。
返回
3-5 直线的投影（二）
2.判断两直线AB、CD的相对位置，完成填空。
工程制图第三章习题答案

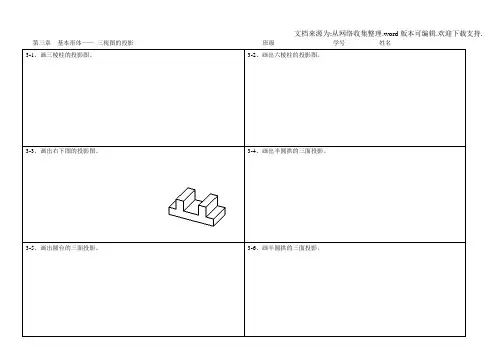

第三章基本形体——三视图的投影班级学号姓名3-1、画三棱柱的投影图。
3-2、画出六棱柱的投影图。
3-3、画出右下图的投影图。
3-4、画出半圆拱的三面投影。
3-5、画出圆台的三面投影。
3-6、画半圆拱的三面投影。
44 第三章基本形体——补绘基本形体的第三投影班级学号姓名
45
第三章基本形体——补绘基本形体的第三投影班级学号姓名
46
第三章平面立体表面上的点班级学号姓名
47 第三章平面立体表面上的点班级学号姓名
48 第三章平面体的截交线班级学号姓名
49
第三章平面体的截交线班级学号姓名
50
第三章平面体的截交线班级学号姓名
51 第三章平面体的截交线班级学号姓名
第三章平面体与平面体相交班级学号姓名
54 第三章平面体与平面体相交班级学号姓名
55 第三章平面体与平面体相交班级学号姓名
56 第三章曲面体上的点和直线班级学号姓名
57 第三章曲面体上的点和直线班级学号姓名
58
第三章曲面体截交线班级学号姓名
59 第三章曲面体截交线班级学号姓名
60 第三章曲面体截交线班级学号姓名
61 第三章曲面体截交线班级学号姓名
62 第三章曲面体与平面体、曲面体相交班级学号姓名
63 第三章曲面体与平面体、曲面体相交班级学号姓名
64 第三章曲面体与平面体、曲面体相交班级学号姓名
65 第三章曲面体与平面体、曲面体相交班级学号姓名
66
第三章曲面体与平面体、曲面体相交（应分两页）班级学号姓名
67 第三章曲面体与平面体、曲面体相交（应分两页）班级学号姓名
68 第三章曲面体与平面体、曲面体相交班级学号姓名
69。
工程制图第3章答案
2．平面上的直线
直线在平面内的条件是：通过平面内的两点或通过平 面内一点并平行于平面内的 另一直线。
(a) 通过平面内的两点
(b) 过平面内一点且平行 于平面内的一直线
[例3-9] 如图3-39a所示，已知平面△ABC上点M的正面
投影m ，求点M的水平投影m。 分析：利用点、线从属关系求出M的水平投影m。 作图：
正垂线（垂直于Ｖ面） 侧垂线（垂直于Ｗ面） 铅垂线（垂直于Ｈ面）
一般位置直线 与三个投影面都倾斜的直线
1．投影面平行线
正平线
立 体 及 其 三 视 图
投 影 轴 测 图
水平线
直 线 投 影 图
侧平线
投影特 性：在 与线段 平行的 投影面 上，该 线段的 投影为 倾斜的 线段， 且反映 实长， 其余两 个投影 分别平 行于相 应的投 影轴， 且都小 于实长。
影上，反之，点的各个投影在直线的同面投影上，则该点 一定在直线上。
已知直线AB的点C的水平投影c ，求另两投影 。
⒉ 定比性
点分割线段成定比，则分割线段的各个同面投影之 比等于其线段之比。
[例3–6] 已知侧平线AB的两投影和直线上点S 的正面投 影，求水平投影 。
方法一
方法二
四、两直线的相对位置
投 射 方 向
90°
2. 特性
中心投影法
物体位置改 变，投影大 小也改变。
投影特性
● 投射中心、物体、投影面三者之间的相 对距离对投影的大小有影响。
● 度量性较差。
● 用于建筑图样中的透视图绘制。
物体位置改 变，投影大 小不改变。
平行投影法
投影特性
● 投影大小与物体和投影面之间的距离无关。 ● 度量性较好。 ● 工程图样多数采用正投影法绘制。
工程制图基础习题集第三章答案(高等教育出版社)
分析组合体表面的交线，完成它们的投影。 3-10(1) 分析组合体表面的交线，完成它们的投影。
答案 立体 返回
分析组合体表面的交线，完成它们的投影。 3-10(1) 分析组合体表面的交线，完成它们的投影。
CAD
立体 返回
分析组合体表面的交线，完成它们的投影。 3-10(2) 分析组合体表面的交线，完成它们的投影。
CAD
立体 返回
分析曲面立体的相贯线，并补画其所缺的投影。 3-7(4) 分析曲面立体的相贯线，并补画其所缺的投影。
答案 立体 返回
分析曲面立体的相贯线，并补画其所缺的投影。 3-7(4) 分析曲面立体的相贯线，并补画其所缺的投影。
CAD
立体 返回
分析曲面立体的相贯线，并补画其所缺的投影。 3-7(5) 分析曲面立体的相贯线，并补画其所缺的投影。
CAD
立体 返回
分析曲面立体的截交线,完成它们的投影。 3-4(2) 分析曲面立体的截交线,完成它们的投影。
答案 立体 返回
分析曲面立体的截交线,完成它们的投影。 3-4(2) 分析曲面立体的截交线,完成它们的投影。
CAD
立体 返回
分析曲面立体的截交线,完成它们的投影。 3-4(3) 分析曲面立体的截交线,完成它们的投影。
CAD
立体 返回
3-6(3) 已知物体的主、俯视图，判别哪个左视图是正确的（正确的在 已知物体的主、俯视图，判别哪个左视图是正确的（ 括号内用“ 回答）。 括号内用“Yes”回答）。 回答
（
）
（
）
（
）
答案 立体 返回
已知物体的主、俯视图，判别哪个左视图是正确的（ 3-6(3) 已知物体的主、俯视图，判别哪个左视图是正确的（正确的 在括号内用“Yes”回答 回答）。 在括号内用“Yes 回答）。
工程制图答案第三章习题答案
2021/4/12
11
3-9 由点A作直线AB与CD相交，交点B距离H面15 mm。
(1)
(2)
2021/4/12
12
3-10 已知直线上点K的H投影k,求k′。 (1)D (2)D
( 1 ) (1)
(2) ( 2 )
2021/4/12
作图步骤 1.过b′点任作一直线1=ba,在其上量取b′2=bk。 2.连接a′1,作2k′//a′1。
为求ab,延长a′b′和 d′c′得交点，并求其水平 投影，根据正平线投影 特点，过交点水平投影 作ox轴的平行线与投影 连线相交得ab。
29
3-25 补全五边形的两面投影。
2021/4/12
1
2021/4/12
2
2021/4/12
3-1 已知各点的空间位置，试作其投影图，并写出各点的坐标值。仿照点A填写在括号内）
点A（ 5 ,20 ,25） 点B（ 10, 1, 5）0 点15C（15 , 0, ） 点D（ ,25, ）0 0
3
2021/4/12
3-2 试作下列点的三面投影图和直观图。 点A的坐标为（10，10，10），点B的坐标为（20，15，0 ）， 点C的坐标为（15，0 ，20），点D的坐标为（ 0， 0，15）。
分析 （1）由已知条件知AC为水
平线，其水平投影ac反 映AC实长。 （2）正方形的对角线互相垂 直平分且相等，则其对 角线BD一定为铅垂线， 且其水平投影积聚为一 点位于ac的中点处，其V 面投影b'd'=ac。
25
2021/4/12
3-21 已知平面上点和直线的一个投影，求作另一个投影。
(1)
4
3-3 已知各点的两面投影，求作其第三投影。
工程制图基础习题集第三章答案(高等教育出版社)
3-7(6) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(7) 分析曲面立体的相贯线，并补画其所缺的投影。 答案 立体 返回
3-7(7) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(8) 分析曲面立体的相贯线，并补画其所缺的投影。 答案 立体 返回
3-7(8) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-8 分析圆柱面与球面的相贯线，完成它们的投影。 答案 立体 返回
3-8 分析圆柱面与球面的相贯线，完成它们的投影。 CAD 立体 返回
3-9 参照轴测图，分析组合体的表面交线，补画左视图及 、 两 点的投影。
′
答案 立体 返回
答案 立体 返回
3-15(4) 根据组合体的视图，画出正等轴测图（尺寸按1∶1量取； 用尺规或计算机或徒手绘图均可）。
CAD 立体 返回
3-16(1) 根据组合体的视图，画出其正等轴测图（尺寸按1:1量取； 用尺规或计算机绘图均可
答案 立体 返回
3-16(1) 根据组合体的视图，画出其正等轴测图（尺寸按1:1量取； 用尺规或计算机绘图均可
3-1(1) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断 其表面之间的关系。
CAD 立体 返回
3-1(2) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断 其表面之间的关系。
答案 立体 返回
3-1(2) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断 其表面之间的关系。
CAD 立体 返回

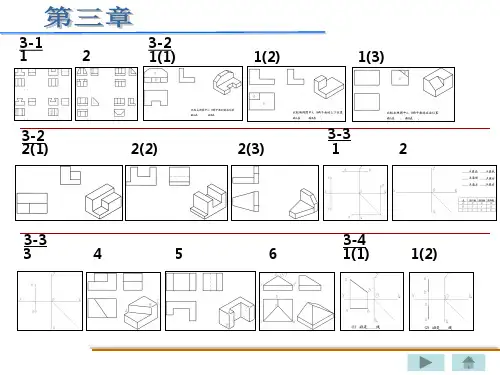

第三章 习 题
