岩土工程勘察审图中常见问题的探讨章节一：引言- 岩土工程勘察审图的重要性及研究意义- 岩土工程勘察审图中的常见问题及其影响章节二：岩土工程勘察审图中的常见问题- 地质勘察不充分，隐患未发现- 地质资料不准确、不完整导致设计不合理- 勘察数据分析不够全面，相关性不强- 数据采集不正确，误差较大- 开展岩土工程勘察的方法和技术不当章节三：岩土工程勘察审图中的应对措施- 改进勘察工作流程，加强勘察数据质量- 开展多种勘察技术应用- 加强勘察文件审查工作- 重视勘察工作的质量管理，做好勘察工作的资料归档工作章节四：案例分析- 国内外典型案例分析- 问题及其处理流程- 问题的教训及启示章节五：总结- 岩土工程勘察审图中常见问题探讨的启示- 岩土工程勘察审图中常见问题的应对对策- 对于岩土工程勘察审图的展望及未来发展趋势第一章：引言岩土工程勘察审图是岩土工程设计的重要环节，其准确性和科学性直接影响到岩土工程项目的建设质量和安全性。
然而，在实践中，我们发现不少岩土工程项目的勘察审图工作存在一些常见的问题，如地质勘察不充分，地质资料不准确、不完整导致设计不合理，数据采集不正确，开展岩土工程勘察的方法和技术不当等。
这些问题的存在会影响岩土工程项目的建设质量、工期和造价，甚至还会对社会和环境产生不利影响。
因此，深入探讨岩土工程勘察审图中常见问题及其解决措施，促进岩土工程勘察审图工作的科学化和规范化，具有重要的理论和实践意义。
本章将通过以下内容阐述岩土工程勘察审图的重要性及研究意义、岩土工程勘察审图中的常见问题及其影响。
1.1岩土工程勘察审图的重要性及研究意义作为岩土工程设计的重要环节，岩土工程勘察审图的准确性和科学性直接影响到岩土工程项目的施工质量和安全性。
勘察工作充分、准确、科学，有助于发现设计中隐蔽的问题，对采用什么施工方法、采取什么措施、如何组织施工，都将起到至关重要的作用。
岩土工程勘察审图工作的质量，直接影响到岩土工程设计、施工和验收的质量，甚至直接关系到岩土工程的成功与否。

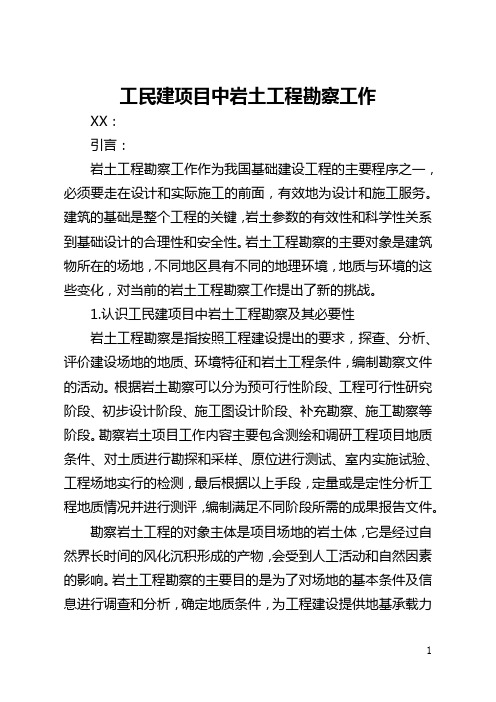

工民建项目中岩土工程勘察工作XX：引言：岩土工程勘察工作作为我国基础建设工程的主要程序之一，必须要走在设计和实际施工的前面，有效地为设计和施工服务。
建筑的基础是整个工程的关键，岩土参数的有效性和科学性关系到基础设计的合理性和安全性。
岩土工程勘察的主要对象是建筑物所在的场地，不同地区具有不同的地理环境，地质与环境的这些变化，对当前的岩土工程勘察工作提出了新的挑战。
1.认识工民建项目中岩土工程勘察及其必要性岩土工程勘察是指按照工程建设提出的要求，探查、分析、评价建设场地的地质、环境特征和岩土工程条件，编制勘察文件的活动。
根据岩土勘察可以分为预可行性阶段、工程可行性研究阶段、初步设计阶段、施工图设计阶段、补充勘察、施工勘察等阶段。
勘察岩土项目工作内容主要包含测绘和调研工程项目地质条件、对土质进行勘探和采样、原位进行测试、室内实施试验、工程场地实行的检测，最后根据以上手段，定量或是定性分析工程地质情况并进行测评，编制满足不同阶段所需的成果报告文件。
勘察岩土工程的对象主体是项目场地的岩土体，它是经过自然界长时间的风化沉积形成的产物，会受到人工活动和自然因素的影响。
岩土工程勘察的主要目的是为了对场地的基本条件及信息进行调查和分析，确定地质条件，为工程建设提供地基承载力特征值、地基土物理力学指标以及桩基参数等，从而保证工程建设的安全与质量。
在工民建项目勘察过程中，岩土勘察与工程地质之间具有十分紧密的关系。
由于岩土是自然产物，它是经过长时间的积存形成的，具有复杂性与多变性。
我们要想弄清岩土的有关结构和性能，必须经过勘察。
因此，在工民建项目中，对岩土进行勘察是十分必要的。
2.工民建项目岩土工程勘察工作中存在的问题2.1有关的勘察工作的资料不足为保证工程勘察方案的科学性，在进行岩土工程勘察前要搜集有关的资料信息。
这是展开勘探工作的前提，也是帮助提供勘察方案、勘察手段的有效途径。
就目前市场情况来看，工程中对于勘察工程的实施还有很多不合理的地方，这样就降低了勘察数据的科学性、准确性和合理性。
2014年岩土工程勘察施工图审查中有关问题的探讨1、“取土试样孔数量不应少于勘探孔总数的1/3"。
此条虽然有一些争议,但作为国家规范的严肃性及对勘察工作量的控制，应严格执行。
实际工作中，对于基岩较浅且作为天然地基持力层的场地可以除外；在地层起伏较大时增加的判别层面变化的鉴别孔，以及专为基坑工程等布设在拟建物边线以外的勘探孔也可不在此列.2、“每一主要土层的原状土试样或原位测试数据不应少于6件（组)”.对主要持力层的理解有不同看法，个人趋向于认为“天然地基的主要压缩层、桩基的持力层以及层位较厚的桩侧土层”较为合适。
另外原状土样和原位测试满足一项即可。
3、“场地稳定性和适宜性的评价”。
不良地质作用及地质灾害评价应有针对性.山区、丘陵场区，边坡、沟谷等对工程的影响应进行具体阐述。
可溶岩分布区，应明确可能岩溶对场区稳定的影响。
场地稳定性和适宜性应有明确结论。
4、勘探孔深度不足的问题1）天然地基的勘探孔深度勘探孔深度应能控制地基土的主要受力层或地基变形计算深度，应按GB50021 4.1。
18及JGJ72 4.1。
4执行.2)桩基的勘探孔深度对端承桩，桩端持力层为可压缩层(包括全风化、强风化层）时，一般性钻孔孔深至桩底下3～5m或3～5d，控制性孔孔深5~10m或6~10d，以桩底控制.持力层为分布稳定的中微风化时，一般性钻孔至岩面下1~3d,控制性孔至岩面下3~5d，以岩面控制,Ⅲ级以上的基岩可适当放宽.但对于多韵律层状强中微风化互现，或有破碎带夹层的情况，应应以桩底为控制，并保证进入桩底下持力层一定厚度。
武汉地区的志留系粘土岩，多数属此种情况。
对摩擦桩，桩底地层为可压缩地层时,孔深应至桩底下不小于3m；桩底地层为稳定基岩时，孔深应进入预计持力层面。
3）“需设置抗浮桩和锚杆时，勘探孔深度应满足抗拔承载力评价要求”.由于现在地下建筑越来越多，勘察工作量布置时应落实抗浮设计的要求（有明确的设计委托或方案）。
岩土工程施工图勘察测量技术要求岩土工程施工图勘察测量技术要求1.线路岩土工程勘察的内容搜集线路经过地区的区域地质、工程地质、地貌、岩性、主要不良地质现象、地震基本烈度及全新世活动断裂、发震断裂资料。
线路经过地区自然地理交通，气象台、站，河流水文站的有关气象、水文资料。
一般工程地质条件地段的勘察在收集资料的基础上，进行线路工程勘察和地质测绘。
收集沿输气管线走向的工程地质资料及土壤腐蚀测定报告。
区域地质及地震地质条件：管线所经过地区地震基本烈度等。
线路通过难点地段工程地质说明。
提供地质地基的稳定性；如：滑坡、溶洞、断层、流向流、土壤膨胀或湿陷性，人为的地层破坏等。
2.穿、跨越岩土工程勘察工程勘察主要内容为：2.1穿（跨）越地段工程地质综合平面图及说明文件，施工地段的工程地质特征、不良地质的类属与分布情况。
2.2主要岩层的岩石成分，岩层错动破碎和风化程度，覆盖层厚度，组成和性质，岸坡切割程度2.3地下水位情况，即提供最高和最低水位，水质、水量和流向等。
2.4铁路、高速公路的地质构造，宜以现场调查测绘为主，必要时用简便方法进行少量勘探工作。
3.门站地质勘察3.1对门站所在地区进行岩土勘察，提供站址的地耐力。
3.2收集有关水文地质资料，了解拟建建构筑物场地所在地区地下水源。
3.3收集影响管道建设的地下建构筑物的资料，如产生杂散电流的位置等。
4测量技术要求4.1线路通过地区的地形图，1：500~1：2000。
沿线路中心线两侧各测绘50米。
图上应标明地形、地物、管线及其桩位、桩号、坐标值和拐点角度以及永久或临时水准点的位置和高程、坐标网和指北针等。
4.2管线通过高速公路、铁路纵断面图比例为1：200~1：500，长度包括施工场地宽度和路两侧100米宽度；4.3穿越点地形图比例为1：500~1：1000；测量长度应包括施工场地；地形图应有等深线，测点在中心线50米内加密，每隔4~5米一个；平面图应有不少于10个的断面；以供选择。
岩土工程勘察报告审图中常见问题（郑长成）1、附件不全：缺《勘查任务书》或《现场见证报告》。
2、签章不全：报告责任页无法人代表签章；现场见证报告无见证单位负责人签字或无见证单位盖章；附图中签字不全。
3、勘察依据不当或不合要求：依据的技术标准已失效；勘察任务书不符合常德市住建局的有关签字、签章要求。
4、拟建工程概况缺少重要内容：高层建筑主楼与郡楼的关系未作说明；地下室的分布范围未说明，而平面图中的界限又不清楚；建筑物周边环境（如既有建筑物、道路、管线、岸坡等）未说明。
5、勘探工作量不足：对于临近边坡不做任何测绘或勘探工作；基坑工程和岩溶区的钻孔间距过大；不主动搜集场地覆盖层厚度的资料，也没有布置控制性钻孔，随意给定覆盖层厚度；对于有基坑降水或截流设计的工程，不提供承压含水层厚度。
6、取样和现场试验有疏漏：取土样孔的数量达不到钻孔总数的1/3；软弱夹层不取样或不做原位测试；不取水质分析样也不说明任何引用资料，凭空认定地下水的腐蚀性为微；对于地下水位以上的浅基础，不取土质分析样；对多层地下水，水位观测和取样没按要求做止水工作；对可能具有膨胀性的高塑性老粘土，不做膨胀性指标的测试；对需要做地基变形计算的建筑物，不提供压缩试验曲线。
7、分析评价不全面：对于临近拟建建筑物的边坡和切方形成的路堑边坡不做稳定性评价；浅覆盖型岩溶区不做地面稳定性评价；对紧邻既有建筑物的桩基工程，不分析成桩对环境的影响，更没有提出环境保护措施的建议；对桩基设计、施工中应该注意的事项不予说明；基坑工程的安全等级不予评定；对底板位于大厚度承压含水层中的基坑工程，不提出进行专门水文地质工作的建议，盲目提出难以实施的侧壁和底板全封闭帷幕等方案。
8、其他问题：勘察报告未经过认真校对、审核，文字和图表错误较多，如：出现不相关的工程名称；工作量与见证报告不一致；图表与文字不一致；岩土层的厚度、名称前后不一致；结论与分析评价不一致，等等。
浙江建筑,第27卷,第1期,2010年1月Zhejiang Constructi on,Vol .27,No.1,Jan .2010收稿日期6作者简介邵水松(—),男,浙江萧山人,高级工程师,从事勘察审图和审核工作。
岩土工程勘察审图中常见问题的探讨D iscussi ons on Commo n P r obl em s in D raw ingC heck of Geo 2Techni ca l Engi nee ri ng邵水松SHAO Shui 2so ng(杭州天元建筑设计研究院,浙江杭州311201)摘 要:回顾和总结了勘察审图以来执行规范的情况,着重从勘察设计方案、勘察方法、勘察工作量、分析评价、施工勘察、跟踪服务、审图角度等方面,依据对现行规范的理解并结合工作实践展开讨论,简析了原因并提出了相应预防措施。
关键词:岩土勘察;常见问题;处理要点中图分类号:TU198+.5 文献标识码:B 文章编号:1008-3707(2010)01-0026-05 审图对控制勘察质量起到了重要作用。
但仍有一些工程,没有严格执行规范,以至于出现勘察设计方案考虑不周、勘察方法和勘察工作量不足、分析评价力度不够等诸多方面的问题。
1 勘察阶段存在的常见问题1.1 野外勘察阶段的问题1.1.1 勘察手段单一 (1)有的对山区别墅群采用全钻探,当遇地形高差起伏较大、基岩露头、陡崖(坎)、墓穴(防空洞)或树木等障碍物时,钻探可与调查和人工挖掘方法相结合;(2)在圆砾(卵)石、风化岩持力层中打钻孔灌注桩时,仍配以静探是不妥的;而对于预应力管桩,静探能够触入到持力层顶面,能够满足强度和变形的要求,若在审图中提出这种做法使孔深未满足规范勘探深度的要求时,可以理解为:“当遇基岩或厚层碎石土等稳定地层时,勘探孔深度应根据情况进行调整”,是符合《岩土工程勘察规范(G B 5002122001)》4.1.17.5”强制性条文精神的,配以静探是可行的,但须在勘察报告中作必要的说明;(3)对甲级高层建筑多没有在凹进凸出的转角部位配以静探,此部位结构最复杂,因此,宜在其转角部位选以静探,有利于查明各土层的不均匀性和正确分层;(4)如遇勘察精度较高的场地,且场地较小或丙类建筑时,可采用全静探。
