变压器巡检及维护作业指导书

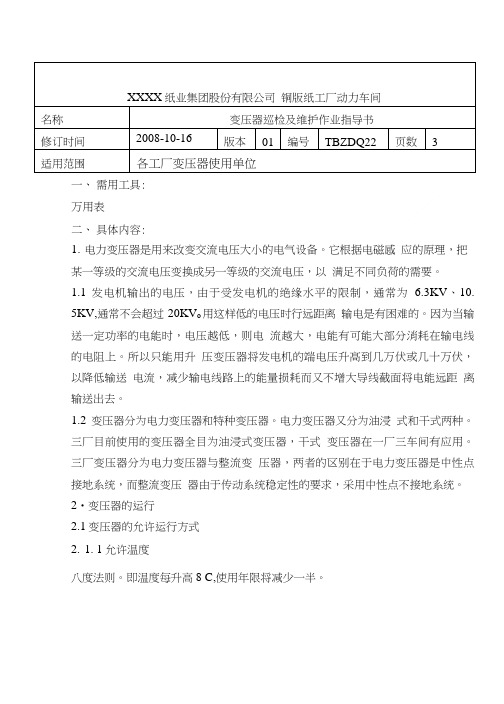

XXXX纸业集团股份有限公司铜版纸工厂动力车间名称变压器巡检及维护作业指导书修订时间2008-10-16版本01编号TBZDQ22页数3适用范围各工厂变压器使用单位一、需用工具:万用表二、具体内容:1.电力变压器是用来改变交流电压大小的电气设备。

它根据电磁感应的原理，把某一等级的交流电压变换成另一等级的交流电压，以满足不同负荷的需要。

1.1发电机输出的电压，由于受发电机的绝缘水平的限制，通常为 6.3KV、10.5KV,通常不会超过20KV o用这样低的电压时行远距离输电是有困难的。

因为当输送一定功率的电能时，电压越低，则电流越大，电能有可能大部分消耗在输电线的电阻上。

所以只能用升压变压器将发电机的端电压升髙到几万伏或几十万伏，以降低输送电流，减少输电线路上的能量损耗而又不增大导线截面将电能远距离输送出去。

1.2变压器分为电力变压器和特种变压器。

电力变压器又分为油浸式和干式两种。

三厂目前使用的变压器全目为油浸式变压器，干式变压器在一厂三车间有应用。

三厂变压器分为电力变压器与整流变压器，两者的区别在于电力变压器是中性点接地系统，而整流变压器由于传动系统稳定性的要求，采用中性点不接地系统。

2•变压器的运行2.1变压器的允许运行方式2.1. 1允许温度八度法则。

即温度每升高8 C,使用年限将减少一半。

工作温度为95 C时，使用年限为20年工作温度为105 C时，使用年限为7年工作温度为120 C时，使用年限为2年2.1.2、温升变压器温度与周围空气温度的差值叫变压器的温升。

当变压器温升升高时，绕组的电阻会加大，使铜损增加。

3.变压器的并列运行3.1变压器并列运行的条件1）、变压器的接线组别相同；2）、变压器的变比相同；3）、变压器的短路电压相等4.接线组别不同时变压器并列运行分析4.1当并列运行的变压器的变比和短路电压相同时而接线组别不同, 由于并列运行的两台变压器接于同一条母线上，所以其一次侧电压相位是相等的，而其二次侧所对应的电压相位就会产生变化，两台变压器的二次侧电压会存在一定的相位差，此时如果变压器的二次侧并列运行，会产生一个合成电压AU二U1-U2。

变压器检修作业指导书1. 作业项目名称：变压器检修作业指导书2. 作业内容范围2.1本指导书适用于变压器维修保养作业；2.2检修周期：一年3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 检查项目变压器（调压器、电抗器）检修5. 人员机具准备与要求5.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

5.2工具准备6. 作业程序、检查方法及标准6.1 修前准备6.1.1修前仔细查阅出厂资料，了解该变压器（调压器、电抗器）是否发生过运行故障。

6.1.2现场检查了解变压器（调压器、电抗器）的运行情况。

6.1.3将以上了解设备情况记录在检修设备查勘单上，根据检修设备查勘单列出检修项目，备料及安排检修人员。

6.2变压器（调压器、电抗器）维修6.2.1变压器检修6.2.1.1停电，将高低压线圈短路放电，并采取安全措施。

6.2.1.2卸下变压器一、二次端线，做好相位标记。

6.2.1.3全部外壳及外部配件清扫检查。

6.2.1.4测量一、二次线圈绝缘电阻，测量接地电阻，并做记录。

当变压器绝缘电阻达不到标准时，需测吸收比，当吸收比小于1.3时，向车间、技术科汇报，进行预防性试验。

6.2.1.5检查高低压瓷套管有无破损闪络和放电痕迹，导电杆螺纹是否滑丝。

6.2.1.6检查、涂刷相位相色。

6.2.1.7检查变压器油枕、油位、油色和渗油等。

6.2.1.8检查电压分接开关位置，并做记录。

6.2.1.9必要时进行变压器分接开关的垫圈，做油标（有机玻璃）及更换垫圈等缺陷部件。

6.2.1.10外壳部分锈蚀除锈补漆。

6.2.1.11整修检查接地装置。

6.2.1.12配齐螺帽垫圈。

6.2.1.13补充变压器油，加至相应油面。

6.2.1.14一切正常后组装一、二次接线及外壳接地线，拧紧螺帽。

6.2.1.15变压器维修中必须对变压器工作接地、保护接地的线（排）进行解体检修，清除连接点的污垢油迹，确保接地连接的可靠。

变压器检验作业指导书一、引言本作业指导书旨在规范变压器检验作业流程，确保变压器的正常运行和安全使用。

本指导书适合于各类变压器的检验作业，包括新装变压器的初次检验、运行中变压器的定期检验以及维修后的变压器的复检等。

二、检验准备1. 检验前，需准备好以下工具和设备：- 检验仪器：包括绝缘电阻测量仪、变压器油品测试仪、温度计等；- 检验设备：包括电源、负载箱、电流互感器等；- 安全防护用具：包括绝缘手套、绝缘靴、安全帽等。

2. 检验前，需对变压器进行外观检查：- 检查变压器外壳是否完好；- 检查变压器绝缘件是否有损坏或者松动；- 检查变压器冷却系统是否正常。

三、检验流程1. 绝缘电阻测试：- 将变压器的所有绕组与地之间进行绝缘电阻测试；- 测试结果应符合相关标准要求。

2. 变压器油品测试：- 取样变压器油品，进行介质损耗测试、介质电阻率测试等；- 测试结果应符合相关标准要求。

3. 温度测试：- 测量变压器的各个部位的温度，包括油温、绕组温度等；- 温度应在正常工作范围内。

4. 负载测试：- 施加额定负载至变压器，观察其运行情况；- 检查变压器的负载能力是否符合要求。

5. 短路阻抗测试：- 施加额定电压至变压器，测量其短路阻抗；- 测试结果应符合相关标准要求。

6. 绝缘油处理：- 若变压器油品测试结果异常，需进行绝缘油处理，包括过滤、干燥等。

四、检验记录与报告1. 检验过程中，需详细记录各项测试数据、操作步骤及观察结果。

2. 检验完成后，编制检验报告，包括变压器的基本信息、检验结果及评价。

3. 检验报告应保存备查，以备日后参考。

五、安全注意事项1. 在进行变压器检验作业时，需严格遵守相关安全操作规程，确保人员和设备的安全。

2. 在进行高压测试时，需采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。

3. 在进行油品测试时，需注意防火、防爆等安全措施，确保作业场所的安全。

六、结束语本作业指导书详细介绍了变压器检验的作业流程和注意事项，通过严格按照指导书执行检验作业，可以确保变压器的正常运行和安全使用。

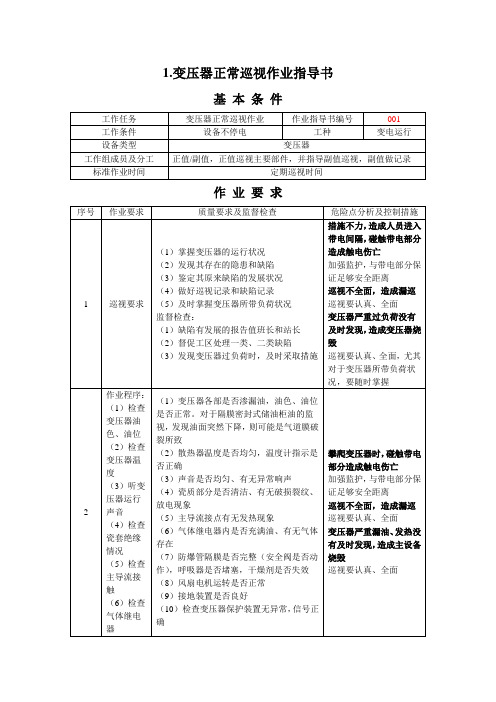

1.变压器正常巡视作业指导书基本条件工作任务变压器正常巡视作业作业指导书编号001工作条件设备不停电工种变电运行设备类型变压器工作组成员及分工正值/副值，正值巡视主要部件，并指导副值巡视，副值做记录标准作业时间定期巡视时间作业要求序号作业要求质量要求及监督检查危险点分析及控制措施1 巡视要求（1）掌握变压器的运行状况（2）发现其存在的隐患和缺陷（3）鉴定其原来缺陷的发展状况（4）做好巡视记录和缺陷记录（5）及时掌握变压器所带负荷状况监督检查：（1）缺陷有发展的报告值班长和站长（2）督促工区处理一类、二类缺陷（3）发现变压器过负荷时，及时采取措施措施不力，造成人员进入带电间隔，碰触带电部分造成触电伤亡加强监护，与带电部分保证足够安全距离巡视不全面，造成漏巡巡视要认真、全面变压器严重过负荷没有及时发现，造成变压器烧毁巡视要认真、全面，尤其对于变压器所带负荷状况，要随时掌握2 作业程序：（1）检查变压器油色、油位（2）检查变压器温度（3）听变压器运行声音（4）检查瓷套绝缘情况（5）检查主导流接触（6）检查气体继电器（1）变压器各部是否渗漏油，油色、油位是否正常。

对于隔膜密封式储油柜油的监视，发现油面突然下降，则可能是气道膜破裂所致（2）散热器温度是否均匀，温度计指示是否正确（3）声音是否均匀、有无异常响声（4）瓷质部分是否清洁、有无破损裂纹、放电现象（5）主导流接点有无发热现象（6）气体继电器内是否充满油、有无气体存在（7）防爆管隔膜是否完整（安全阀是否动作），呼吸器是否堵塞，干燥剂是否失效（8）风扇电机运转是否正常（9）接地装置是否良好（10）检查变压器保护装置无异常，信号正确攀爬变压器时，碰触带电部分造成触电伤亡加强监护，与带电部分保证足够安全距离巡视不全面，造成漏巡巡视要认真、全面变压器严重漏油、发热没有及时发现，造成主设备烧毁巡视要认真、全面（7）检查防爆阀和呼吸器（8）检查冷却装置（9）检查变压器保护装置。

变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，用于将电能从一个电路传输到另一个电路，起到改变电压、电流和功率的作用。

为了确保变压器的正常运行和安全使用，需要进行定期的检验工作。

本作业指导书旨在提供变压器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。

二、检验前准备1. 检查变压器的运行记录和维护记录，了解变压器的使用情况和维护情况。

2. 检查变压器周围的环境，确保检验工作的安全进行。

3. 准备检验所需的设备和工具，包括检验仪器、测量工具、绝缘材料等。

三、外观检查1. 检查变压器外壳和绝缘罩的完整性，是否有损坏或漏油现象。

2. 检查变压器接线端子的紧固情况，是否有松动或腐蚀现象。

3. 检查变压器的冷却系统，包括冷却器、冷却风机等，确保其正常运行。

四、绝缘电阻测量1. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量绝缘电阻时，应按照变压器的额定电压和绝缘等级要求进行。

五、变比测量1. 使用变比测试仪对变压器的变比进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量变比时，应按照变压器的额定电压和变比要求进行。

六、负载损耗测量1. 使用负载损耗测试仪对变压器的负载损耗进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量负载损耗时，应按照变压器的额定电压和负载损耗要求进行。

七、局部放电检测1. 使用局部放电检测仪对变压器的局部放电情况进行检测。

2. 检测前，确保变压器处于断开电源状态，并进行接地处理。

3. 检测局部放电时，应按照变压器的额定电压和局部放电要求进行。

八、绝缘油检测1. 采集变压器绝缘油样品，并送至实验室进行绝缘油检测。

2. 检测项目包括绝缘油的介质损耗、介质电阻、水分含量等。

3. 根据检测结果，评估变压器绝缘油的质量和绝缘性能。

九、检验报告编写1. 根据检验结果，编写详细的检验报告。

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，其正常运行对电网的稳定运行起着至关重要的作用。

为了确保变压器的正常运行，必须对其进行定期的检验和维护。

本文将详细介绍变压器检验的作业指导书，匡助操作人员正确、全面地进行变压器的检验工作。

一、检验前准备1.1 确认变压器的基本信息：在进行检验前，首先要确认变压器的基本信息，包括型号、额定容量、创造厂家等，以便后续的检验工作。

1.2 准备检验工具和设备：根据变压器的型号和检验要求，准备好相应的检验工具和设备，如绝缘电阻测试仪、油温计等。

1.3 制定检验计划：在进行检验前，应制定详细的检验计划，包括检验的内容、方法、时间等，确保检验工作有条不紊地进行。

二、外观检查2.1 检查外壳和接线端子：首先要对变压器的外壳和接线端子进行检查，确认是否有损坏、腐蚀等情况，保证变压器的外观完好。

2.2 检查冷却系统：检查变压器的冷却系统，包括冷却器、风扇等部件，确保冷却系统正常运行。

2.3 检查标牌和铭牌：检查变压器上的标牌和铭牌，确认其信息是否清晰完整，以便后续的维护和管理。

三、绝缘测试3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。

3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗因数测试、溶解气体分析等，确保绝缘油的质量符合标准。

3.3 绝缘强度测试：进行绝缘强度测试，包括耐压测试、局部放电测试等，确保绝缘强度符合要求。

四、油温检测4.1 测量油温：使用油温计等工具对变压器的油温进行测量，确保变压器在正常运行温度范围内。

4.2 检查冷却系统：检查变压器的冷却系统是否正常运行，确保变压器的油温得以有效控制。

4.3 记录油温数据：将测量到的油温数据记录下来，作为后续分析和维护的参考。

五、综合检查5.1 检查接线端子：对变压器的接线端子进行检查，确保连接坚固、无松动现象。

5.2 检查接地系统：检查变压器的接地系统，确保接地良好，保证人员和设备的安全。

变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，用于变换交流电压的大小和频率。

为了确保变压器的正常运行和安全性，需要进行定期的检验工作。

本作业指导书旨在提供详细的变压器检验作业流程和标准，以确保检验工作的准确性和一致性。

二、检验前准备1. 检查检验设备的完好性和准确性，包括检验仪器、测量工具等。

2. 核对变压器的基本信息，包括型号、额定容量、额定电压等。

3. 检查变压器的运行记录，了解其工作情况和历史故障。

三、检验内容1. 外观检验- 检查变压器外壳和绝缘材料是否有损坏或老化现象。

- 检查变压器接线端子的连接是否牢固，无松动。

- 检查变压器的冷却系统，确保冷却器、风扇等设备正常运行。

2. 绝缘电阻测量- 使用绝缘电阻测试仪，按照标准程序对变压器的绝缘电阻进行测量。

- 记录测量结果，并与标准值进行比较，判断绝缘状况是否合格。

3. 变比测量- 使用变比测试仪，按照标准程序对变压器的变比进行测量。

- 记录测量结果，并与标准值进行比较，判断变比是否符合要求。

4. 空载损耗和短路阻抗测量- 使用空载损耗和短路阻抗测试仪，按照标准程序对变压器的空载损耗和短路阻抗进行测量。

- 记录测量结果，并与标准值进行比较，判断变压器的损耗和阻抗是否满足要求。

5. 绝缘油检验- 采集变压器绝缘油样品，并送至实验室进行绝缘油的物理和化学性质检验。

- 根据检验结果，判断绝缘油的质量是否符合要求。

6. 气体继电器检验- 检查变压器的气体继电器是否正常运行。

- 如有需要，进行气体继电器的清洗、校准或更换。

7. 温升试验- 在标准负载条件下进行变压器的温升试验。

- 监测变压器的温度变化，并记录试验数据。

- 根据试验结果，判断变压器的温升是否符合要求。

四、检验报告1. 检验报告应包括变压器的基本信息、检验内容、检验结果和建议维修措施（如有）。

2. 报告应详细记录每个检验项目的测量数据和对比分析结果。

3. 如发现变压器存在故障或问题，应及时提出维修或更换建议，并说明原因和影响。

变压器检验作业指导书作业名称：变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，为确保其正常运行和安全可靠，需要进行定期的检验工作。

本作业指导书旨在提供详细的变压器检验操作指南，以确保检验工作的准确性和一致性。

二、检验目的1. 确保变压器的电气参数符合设计要求，如额定容量、额定电压、短路阻抗等。

2. 检查变压器的绝缘性能，确保其绝缘材料和绝缘结构的完好性。

3. 检测变压器的机械性能，如冷却系统、油泵、防爆装置等是否正常运行。

4. 验证变压器的保护装置和监测系统的可靠性，以确保变压器在故障情况下能够及时保护自身和电力系统。

三、检验内容1. 变压器外观检查- 检查变压器外壳和绝缘件是否完好无损。

- 检查变压器接线端子和连接器是否坚固。

- 检查变压器标识是否清晰可见。

2. 变压器绝缘检查- 使用绝缘电阻表对变压器的绝缘电阻进行测量。

- 检查变压器绝缘结构是否存在损坏或者老化现象。

- 检查变压器绝缘油的绝缘强度。

3. 变压器电气参数检测- 使用电能表对变压器的额定容量和额定电压进行测量。

- 使用电阻表对变压器的短路阻抗进行测量。

- 检查变压器的空载损耗和短路损耗是否符合设计要求。

4. 变压器油质检测- 取样变压器油进行油质检测，包括油色谱分析、水分含量测试、酸值测定等。

- 检查变压器油中是否存在杂质、气泡等异常情况。

5. 变压器机械性能检测- 检查变压器的冷却系统是否正常运行，包括风扇、冷却器等。

- 检查变压器的油泵和油位控制装置是否正常工作。

- 检查变压器的防爆装置是否完好可靠。

6. 变压器保护装置和监测系统检测- 检查变压器的保护装置是否设置正确，如过载保护、短路保护等。

- 检查变压器的监测系统是否正常运行，如温度监测、油位监测等。

四、检验方法1. 外观检查：目视检查变压器外观，记录外壳和绝缘件的损坏情况。

2. 绝缘检查：使用绝缘电阻表进行绝缘电阻测量，使用绝缘油测量仪进行绝缘油绝缘强度测试。

变压器检验作业指导书一、引言本文档旨在提供变压器检验作业的详细指导，以确保变压器的正常运行和安全使用。

变压器是电力系统中重要的设备之一，对电能的传输和分配起着关键作用。

因此，对变压器进行定期的检验和维护是必不可少的。

二、检验前的准备工作1. 检查检验设备的完好性和准确性，包括测量仪器、绝缘测试仪、温度计等。

2. 检查变压器的外观，确保无明显的损坏或者渗漏。

3. 检查变压器的接地装置，确保接地良好。

三、外观检查1. 检查变压器的外观，包括外壳、冷却器、连接器等，确保无明显的损坏或者腐蚀。

2. 检查变压器的标志和铭牌，确保信息准确可读。

3. 检查变压器的油位，确保在正常范围内。

四、绝缘测试1. 使用绝缘测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。

2. 测试变压器的绝缘油的电介质强度，确保其满足标准要求。

五、温度测试1. 使用温度计对变压器的各个部位进行温度测试，包括线圈、冷却器等。

2. 检查温度测试结果是否在正常范围内，如果超出范围，需要进一步分析原因并采取相应措施。

六、电气性能测试1. 测试变压器的电阻，包括线圈的直流电阻和绕组间的绝缘电阻。

2. 测试变压器的电压比和短路阻抗，确保其符合设计要求。

3. 测试变压器的负载损耗和空载损耗，确保其在合理范围内。

七、油质检验1. 采集变压器油样，送至实验室进行油质检验。

2. 检查油样的外观、颜色温和味，确保无异常情况。

3. 进行油质指标的测试，包括酸值、水分含量、溶解气体含量等。

八、检查报告和记录1. 将所有的检查结果和测试数据记录在检查报告中，包括外观检查、绝缘测试、温度测试、电气性能测试和油质检验等。

2. 检查报告应包括变压器的基本信息、检查日期、检查人员等。

3. 检查报告应存档并定期进行复查，以便追踪和比对变压器的检查历史。

九、安全注意事项1. 在进行变压器检验作业时，必须遵守相关的安全操作规程，确保人员和设备的安全。

2. 在检查过程中，应注意防止触电和火灾等危（wei）险情况的发生。

变压器检验作业指导书一、任务背景和目的变压器是电力系统中重要的电气设备之一，用于变换电压和电流。

为了确保变压器的正常运行和安全使用，需要进行定期的检验工作。

本作业指导书旨在提供详细的变压器检验作业流程和要求，以确保检验工作的准确性和可靠性。

二、检验范围本次检验涵盖了各类变压器的检验，包括油浸式变压器、干式变压器等。

三、检验准备1. 检验设备准备：确保检验仪器设备的正常运行和准确性。

2. 检验人员准备：确保检验人员具备相关技能和知识，并了解本次检验的流程和要求。

3. 检验文档准备：准备检验记录表格、检验报告模板等文档。

四、检验流程1. 检查变压器外观：检查变压器外壳、冷却器、绝缘子等是否完好，并记录检查结果。

2. 检查变压器绝缘系统：使用绝缘电阻测试仪对绝缘系统进行测试，确保绝缘电阻符合要求。

3. 检查变压器油浸系统：检查变压器油位、油温、油质等，确保油浸系统正常运行。

4. 检查变压器冷却系统：检查变压器冷却器、冷却水系统等，确保冷却系统正常运行。

5. 检查变压器接线系统：检查变压器接线、接线端子等，确保接线系统正常连接。

6. 检查变压器保护系统：检查变压器保护装置、保护继电器等，确保保护系统正常工作。

7. 检查变压器运行参数：使用测试仪器对变压器的电压、电流、功率等参数进行测试，确保运行参数符合要求。

8. 检查变压器绝缘油质量：对变压器绝缘油进行采样，并送实验室进行油质量分析，确保油质量符合要求。

9. 检查变压器绝缘油处理系统：检查变压器绝缘油处理设备，确保设备正常运行。

10. 检查变压器附件：检查变压器附件如温度计、湿度计等，确保附件正常工作。

11. 检查变压器地线系统：检查变压器地线系统，确保地线连接良好。

12. 检查变压器防雷系统：检查变压器防雷装置，确保装置正常工作。

五、检验要求和标准1. 检验结果记录：对每个检验项目进行记录，包括检验时间、检验人员、检验结果等。

2. 检验合格标准：根据相关标准和规范，对每个检验项目的合格标准进行评定。
