桥型布置图

《公路工程CAD》
（多学时）
七单元
桥梁工程制图
单元七. 桥梁工程制图
学习目标： 1.掌握桥梁桥型布置图、桥梁钢筋混凝土 构件图以及小桥涵图样的绘制步骤、绘制 的基本思路以及标注方法。 2.掌握用AutoCAD2008常用命令精确绘制桥、 涵主要构部件的方法。 3.了解桥涵中诸如桥梁地面线、桥梁中心 标线、桥梁标尺、地质柱状图剖面等附属 部分绘制的一般方法。
图7-29 绘制完的平 面布置图
一
大中桥布置图
5.对桥梁各部分的标注 1)尺寸标注 2)其它标注 3)文字及附注
一
大中桥布置图
1)尺寸标注 文字编辑（DDEDIT）命令对局部的标注值进行适当的修改。 用多边形绘制命令（POLYGON）绘制等边三角形——标高 符号。
图7-31用DDEDIT 命令修改默认值
图7-46 I-I钢筋断面图
二
4、钢筋表的绘制
桥梁构件图
步骤1.用Line（直线）画一条水平线和一条竖直线，然后再 执行Offset（偏移）命令得到其它的表格线如图7-47。 步骤2：用Exend（延伸）命令，将水平线延伸到右边界上。
图7-37折断 线的绘制
一
3）文字及附注
大中桥布置图
在工程图中，常常要对所绘图形进行必要的 文字说明或附注等。在图7-1中有四项附注内容， 采用MTEXT（多行文字）命令输入附注。
一
大中桥布置图
6、图形的完善及后处理 完成以上的绘制工作后，所绘制的桥梁图的立面图部 分及平面图部分布置整体已完成。此时还应对全图进行必 要的删除和调整以及局部补充等工作，使图形不仅正确还 要求美观。例如在立面图中对各桥墩轴线的修剪；绘图过 程中的辅助线及辅助标记的删除；在立面图中桥与路基衔 接处填加路基边坡的示坡线；标记桥梁中心桩号等。

路中心线
公路
水准点 导线点 交角点
编号 高程
大车道
编号 高程
桥梁及隧道
JD编号
水沟
铁路
河流
房屋 高压电线 低压电线
通讯线 水田
图例
独立 连片
4
路线平面图中的常用图例
（摘自《道路工程制图标准》（GB 50162—92）
名称
旱田
菜地 水库 鱼塘 坎
晒谷坪
图例
塘 谷
名称 图例 名称 图例
用材林
坟地
围墙 堤
公里桩
里程 数 K49+7
00
百米桩 百米桩
里程 数 K50+4
00
沿前进方向的右侧在公里桩中间，每隔100m 以垂直路线的细实线设百米桩。百米数值注写 在细短线的端部且字头朝向上方。
12
平(面)曲线
交角 点
曲线中 点
路线部分： 曲线表：当路线转弯时，要标注路线转折的顺 序编号，即交角点编号，并列出曲线表。
填
挖
凸竖曲 线
竖曲线
地面 线
地
面
高
地质概
程
况
设计高 程
路线纵向设 计线
里
程
桩
号
直线及平曲线
19
三、路基横断面图
路基横断面图是在路线中心桩处垂直于路线中心线的断 面图。
主要用于表达各中心桩处地面横向起伏状况、设计路 基的断面形状、填挖高度、边坡坡长等的形状和尺寸。 路基横断面图作用
路基横断面图提供计算填挖土石方的数据资料和路基 施工的依据。
变压器 经济林
油茶
路堑 小路
等高线 石材陡崖
5
路线平面图中常用的符号

新安江大桥桥位平面布置图图名校对设计浙江省交通规划设计研究院第SJB1合同杭新景高速公路建德(洋溪至寿昌)段 复核审核图号日期2004.0230.286I20529.147I20427.942I20331.327.427.628.624.124.324.324.325.326.627.028.628.828.127.527.527.425.625.324.924.125.3Y 482400.000X 3266000.000Y 482200.000X 3266000.000Y 482000.000X 3265800.000杉6塘35.134.231.831.531.031.530.725.525.125.125.158.945.852.560.466.640.449.564.356.663.446.544.546.848.264.760.440.455.861.938.069.333.236.838.533.836.539.543.622.726.532.733.033.633.233.733.624.024.624.325.225.625.225.024.824.024.224.824.124.625.824.027.524.325.625.425.525.225.225.325.225.025.425.525.226.326.424.524.624.624.724.928.328.429.028.127.327.127.127.026.425.524.624.624.924.624.425.224.824.625.124.828.027.126.825.524.024.124.324.524.524.924.624.127.128.528.741.632.029.228.128.028.829.228.228.428.427.627.527.027.527.628.228.728.228.528.127.627.728.328.628.829.330.329.529.528.828.929.329.229.728.827.627.327.128.028.631.130.729.832.231.631.030.930.932.8里畈 田杉4杉6杉6土2土土13225.225.325.260杭州新朝竹木饰品有限公司11杂244.711水泥34.612519043%%d33'00"(L)1500192.9474.86896.800960.00011%%d30'56"(R)1140.141115.253599.201转角值交点曲 线 元 素 表交点桩号曲 线 要 素 值 （米）半 径缓和曲线切线长度曲线长度外 距校正值长 度号转角值交点曲 线 元 素 表交点桩号曲 线 要 素 值 （米）半 径缓和曲线切线长度曲线长度外 距校正值长 度号新安江大桥桥梁终点K110+556.00桥梁起点K109+098.60QZ65R-960HYK110+429.1834Ls-125ZHK110+304.183321K1109R-∞HZK109+882.58287Ls-190YHK109+692.5826543K1099R-15001769JD1桃桃136.8Y 482600.000X 3266200.000Y 482400.000X 3266200.000Y 482200.000X 3266200.000Y 482000.000X 3266200.000Y 482400.000X 3267200.000I201桔22 11水水堆土区沥1掘掘国际香料香精杭州有限公司章上12211 11(G320)1空坪杨梅杨梅掘空桔桔桔桔桔桔桔桔桔桔桔桔桔桔桔桔杂3杂3杂3栗栗杂2栗桃杂4杂3杂3杂31破132桔桔122111111土2113桔2 2 土2 谷2 土2 2 3土111空水12130.931.731.029.731.131.532 土2 12 土土土112 土1土12 土土2 2 112 12 2 2 土2 2 12 11土32 土12 土12 土2 113121土江安新35.335.60.035.835.938.136.135.6塘1塘123塘34.633.40.032.734.2砼砼砼1138.40111222土土土1土21211水土12土2土2土土21151144.042.338.335.813村111(G320)桔水泥水泥塘桔杂21311211132土1124塘31.532.0下 底 棚桔堆砖坪莲堆砖坪桔土2231222土桔1桔桔桔桔桔1桔桔桔桔桔桔桔桔桃桔桔桔桔桔桔桔梨桔桔桔桔土2江安新3(白章线)土土土1桔2沥1桔桔水鱼桔水1沥1塘19.933.131.229.128.525.136.535.736.033.233.433.032.724.123.833.432.432.531.731.831.431.229.831.129.631.331.231.731.231.431.831.731.731.831.831.631.731.832.432.233.134.032.833..435.936.128.230.028.228.029.430.730.229.229.828.930.025.625.125.925.725.024.424.123.623.523.823.723.831.732.131.130.932.036.335.930.530.230.630.230.530.835.532.830.332.631.933.535.735.235.836.035.335.834.535.432.233.835.236.836.235.735.435.634.635.736.135.935.234.834.134.634.734.536.531.631.935.033.235.934.535.135.540.641.842.943.143.256.356.9506060405059.663.363.555.852.263.458.460.651.645.851.251.062.447.246.361.563.053.853.560.247.445.840.441.444.944.341.742.639.341.737.139.251.049.152.651.251.945.643.353.539.137.937.437.338.4土22343.837.238.737.240.352.663.754.554.660.260.150.260.260.255.055.355.160.150.252.360.357.557.555.050.349.649.852.549.850.146.350.142.159.547.851.964.548.743.639.036.943.238.442.850.443.842.158.443.445.240.339.639.837.739.340.162.247.742.942.341.844.043.644.142.943.744.241.442.743.644.344.344.044.544.244.548.548.345.444.840.141.242.061.744.944.540.938.940.637.650.35052.656.844.346.553.055.442.244.439.2122255.844.355.252.945.044.748.840.236.944.639.139.639.938.437.37067.865.667.576.965.268.665.065.165.173.670.169.370.265.066.868.768.467.766.8附注：1、本图尺寸均以米为单位。16163510.41630303030303030303030303030303030303030303030304680463030303030303030303030303025252588桥梁中心线33.516.7516.751、本图尺寸均以米为单位。附注：1、本图尺寸均以米为单位。附注：1、本图尺寸均以米为单位。附注：1/4S5-001交点桩号211410

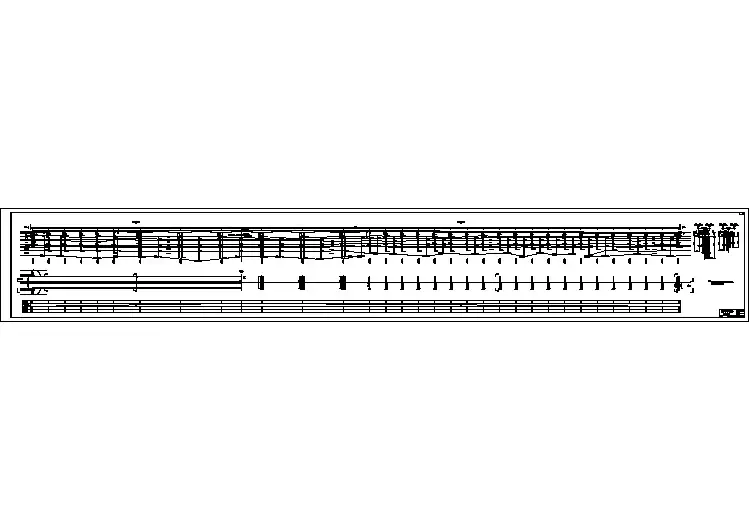

半断面1:650半断面1:650半断面1:650半断面1:650半断面1:650半断面1:650平 面1:650断面1:650断面1:650断面1:650断面1:650断面1:650断面1:50第一方案(推荐方案)吉林省公路勘测设计院拉林河至长春高速公路陶赖昭松花江特大桥桥型布置图设计复核审核图号最大冲刷线高程155.220施工水位153.120最大通航水位153.020SW 155.200LW 153.120流向拉林河长春1:1.5001:1.5001:2.0001:2.000150.000507501:1.5001:2.000150.0005074779835170500500348400040004000400040006500100001000010000100001000065004000400040004000400040004000400040004000400040004000400040004000400040004000348159696主桥中心桩号K42+315.00K41+796.50K43+393.46150360674200152.000123.000150150979450151.200113.5002001501002450151.200113.2002001501024450151.200113.2002001501043450151.200113.000200150980300148.200113.0002001501000300148.000113.0002001501000300148.000113.0002001501000300148.000113.0002001501000300148.000113.0002001501000300148.000113.0002001501000300148.000113.000200150

（移动）命令将轴线编号移到墩台。完成后见图7-22
图7-22 拉伸后的桥梁立面图
一 大中桥布置图
4、桥梁平面图的绘制 在图7-1所示的平面图中，桥梁以道路中心线为对称轴呈
对称布置，故可绘制半幅桥型，名称为“1/2平面”。在半 幅桥的图形中用左半部分来表示桥梁上部的布置，而右半 部分表示桥梁下部构造。图形构成主要是由线条、矩形及 圆构成。
一 大中桥布置图
1)尺寸标注 文字编辑（DDEDIT）命令对局部的标注值进行适当的修改。
图7-5 主梁绘制后图形
图7-6 桥台支座绘制后图形
一 大中桥布置图
2）桥台的绘制 在立面图中，梁端与桥台接头处绘制内容较多，包括台
支座、桥台、耳墙。首先绘制桥台部分。为方便绘图可将 桥台处的主梁端局部放大，考虑桥台形态，多采用“矩形” rectang命令绘制。绘制完成后见图7-7。

绘 制 完 的 桥 台 图
图7-16
图7-17
图7-15
图7-18
一 大中桥布置图
6）全桥桥台及桥墩的绘制 步骤1.用Copy（拷贝）命令将上述第5中所绘制的带有截断线
的桩基复制到桥梁的各墩其各桥台桩基处。 步骤2.用Stretch（拉伸）命令将上图中的各墩桩基按设计桩
长进行拉伸，完成桥梁立面主体。 步骤3.用Pline（多线段）命令绘制桥位处地面线及用Move
图7-7绘制完桥台后图形
一 大中桥布置图
3）耳墙的绘制 在桥台绘制完后，接着就应画耳墙，本例设计的耳墙顺
桥向长为250cm、总高为192.5cm、耳墙尾部高为70cm、 耳墙尾端与桥台的右上角相连。耳墙的前背墙与主梁梁端 设置8cm的桥梁伸缩缝。绘制完成后见图7-8,主要步骤如 下: 步骤1.用Line（直线）命令 绘耳墙主轮廓； 步骤2.用Trim（剪切）命令对耳墙与桥台盖梁处的连线进 行修剪，使耳墙侧面与桥台盖梁侧面形成一个面。

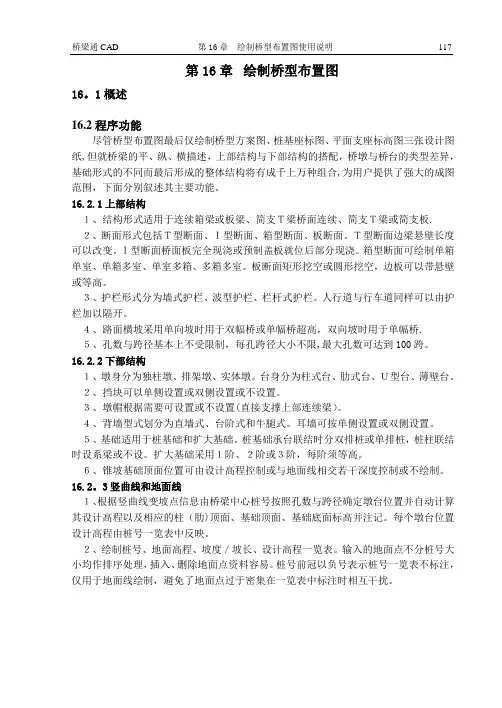

第16章绘制桥型布置图16.1概述16.2程序功能尽管桥型布置图最后仅绘制桥型方案图、桩基座标图、平面支座标高图三张设计图纸，但就桥梁的平、纵、横描述，上部结构与下部结构的搭配，桥墩与桥台的类型差异，基础形式的不同而最后形成的整体结构将有成千上万种组合，为用户提供了强大的成图范围，下面分别叙述其主要功能。

16.2.1上部结构１、结构形式适用于连续箱梁或板梁、简支Ｔ梁桥面连续、简支Ｔ梁或简支板。

２、断面形式包括Ｔ型断面、Ｉ型断面、箱型断面、板断面。

Ｔ型断面边梁悬壁长度可以改变。

Ｉ型断面桥面板完全现浇或预制盖板就位后部分现浇。

箱型断面可绘制单箱单室、单箱多室、单室多箱、多箱多室。

板断面矩形挖空或圆形挖空，边板可以带悬壁或等高。

３、护栏形式分为墙式护栏、波型护栏、栏杆式护栏。

人行道与行车道同样可以由护栏加以隔开。

４、路面横坡采用单向坡时用于双幅桥或单幅桥超高，双向坡时用于单幅桥。

５、孔数与跨径基本上不受限制，每孔跨径大小不限，最大孔数可达到100跨。

16.2.2下部结构１、墩身分为独柱墩、排架墩、实体墩。

台身分为柱式台、肋式台、Ｕ型台、薄壁台。

２、挡块可以单侧设置或双侧设置或不设置。

３、墩帽根据需要可设置或不设置（直接支撑上部连续梁）。

４、背墙型式划分为直墙式、台阶式和牛腿式。

耳墙可按单侧设置或双侧设置。

５、基础适用于桩基础和扩大基础。

桩基础承台联结时分双排桩或单排桩，桩柱联结时设系梁或不设。

扩大基础采用１阶、２阶或３阶，每阶须等高。

６、锥坡基础顶面位置可由设计高程控制或与地面线相交若干深度控制或不绘制。

16.2.3竖曲线和地面线１、根据竖曲线变坡点信息由桥梁中心桩号按照孔数与跨径确定墩台位置并自动计算其设计高程以及相应的柱（肋）顶面、基础顶面、基础底面标高并注记。

每个墩台位置设计高程由桩号一览表中反映。

２、绘制桩号、地面高程、坡度／坡长、设计高程一览表。

输入的地面点不分桩号大小均作排序处理，插入、删除地面点资料容易。

第16章绘制桥型布置图16.1概述16.2程序功能尽管桥型布置图最后仅绘制桥型方案图、桩基座标图、平面支座标高图三张设计图纸，但就桥梁的平、纵、横描述，上部结构与下部结构的搭配，桥墩与桥台的类型差异，基础形式的不同而最后形成的整体结构将有成千上万种组合，为用户提供了强大的成图范围，下面分别叙述其主要功能。

16.2.1上部结构１、结构形式适用于连续箱梁或板梁、简支Ｔ梁桥面连续、简支Ｔ梁或简支板。

２、断面形式包括Ｔ型断面、Ｉ型断面、箱型断面、板断面。

Ｔ型断面边梁悬壁长度可以改变。

Ｉ型断面桥面板完全现浇或预制盖板就位后部分现浇。

箱型断面可绘制单箱单室、单箱多室、单室多箱、多箱多室。

板断面矩形挖空或圆形挖空，边板可以带悬壁或等高。

３、护栏形式分为墙式护栏、波型护栏、栏杆式护栏。

人行道与行车道同样可以由护栏加以隔开。

４、路面横坡采用单向坡时用于双幅桥或单幅桥超高，双向坡时用于单幅桥。

５、孔数与跨径基本上不受限制，每孔跨径大小不限，最大孔数可达到100跨。

16.2.2下部结构１、墩身分为独柱墩、排架墩、实体墩。

台身分为柱式台、肋式台、Ｕ型台、薄壁台。

２、挡块可以单侧设置或双侧设置或不设置。

３、墩帽根据需要可设置或不设置（直接支撑上部连续梁）。

４、背墙型式划分为直墙式、台阶式和牛腿式。

耳墙可按单侧设置或双侧设置。

５、基础适用于桩基础和扩大基础。

桩基础承台联结时分双排桩或单排桩，桩柱联结时设系梁或不设。

扩大基础采用１阶、２阶或３阶，每阶须等高。

６、锥坡基础顶面位置可由设计高程控制或与地面线相交若干深度控制或不绘制。

16.2.3竖曲线和地面线１、根据竖曲线变坡点信息由桥梁中心桩号按照孔数与跨径确定墩台位置并自动计算其设计高程以及相应的柱（肋）顶面、基础顶面、基础底面标高并注记。

每个墩台位置设计高程由桩号一览表中反映。

２、绘制桩号、地面高程、坡度／坡长、设计高程一览表。

输入的地面点不分桩号大小均作排序处理，插入、删除地面点资料容易。

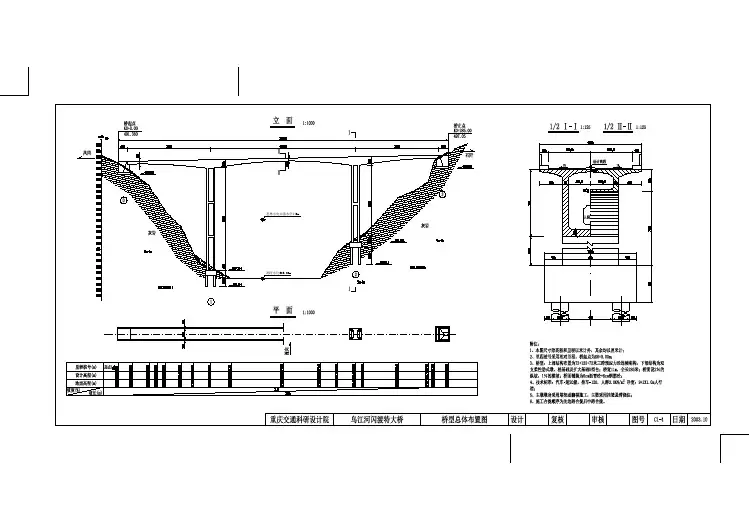

工程编号校对审核工程负责人图号日期5X300重庆交通科研设计院乌江河闪渡特大桥桥型总体布置图设计复核图号审核日期2003.102850012500720080088.45721000400800720040066.1807130002.1515.15673.994.056712571.17.83.422.9567原点凤冈X方向Y方向石阡2850012500720080088.45721000400800720040066.1807130002.1515.15673.994.056712571.17.83.422.9567原点凤冈X方向测时水位389.02Y方向石阡立 面凤冈测时水位389.02m石阡平 面流向坡度(%) 坡长(m)0123(起点)0.00K0+491.35490.04 设计高程(m) 里程桩号(m) 地面高程(m)492.9580.00494.20142.50495.45205.00497.05285.002.0285ⅠⅠⅡⅡ1340124.72X607902122X6012422X60803332743338012041428610021250602850080072001250072008004001000100900100思林水电站蓄水位440m-Ls15%%d(13%%d34 )建议基础埋置高程里程桩号基础型式地基容许承载力(kPa)375380390385395410405400425420415440435430210%%d482.00K0+000.00浅基础s1mT-Ls500455450445470465460485475480495490505高 程 (m)ZK1489.482---2,90°工 程 地 质 纵 剖 面 图K0+000.00396.00桩基础390.00K0+000.00桩基础3---3,4---4,乌 江测时水位389.90比例尺: 1:5001--------+000.00s1mT-Ls6---65---5,489.00浅基础K0+000.0015%%d(13%%d34 )210%%dT1ms7---7498.75ZK14480425375385380390395405400410415420440430435445450455460465470475485490500495505高 程 (m)90°210%%d15%%d(13%%d34 )-LsT1ms-LsT1msT210%%d15%%d(13%%d34 )s1m-Ls1:10001:1000720720240240491.8926.84492.4454.64492.6665.34493.3097.74494.84174.44189.84495.15495.60132.34496.19242.14496.71267.84492.0233.74492.1640.64491.5912.04482.38448.72460.28470.81491.35411.80434.80389.90400.79494.20413.83425.44428.81474.27460.64498.75496.81492.45273.241500灰岩灰岩88506720383.214400397.214402.014421.014479.978485.35320020020020020015015015015010001000200200600124213408001100K0+0.00491.350497.05K0+285.00桥起点桥止点180180180400200600200672072024025060480/2500/250250100900/2900/21001100200100010001806003002001501502002001801000808015015025100281801808080480170330330170731533人洞1%1%1/21-11/22-2附注：\P1、本图尺寸除标高和高程以米计外，其余均以厘米计。\P2、桥型：上部结构布置为72+125+72米三跨预应力砼连续刚构，下部结构为双支柔性薄壁墩桩基础及扩大基础U型台。桥宽11m，全长285米。桥面设2％的纵坡，1％的横坡。\P3、技术标准：汽车-超20级，挂车-120，人群3.0KN/m。净宽：9+2X1.0m人行道。\P4、主墩墩身采用塔架或翻模施工，主梁采用挂篮悬臂浇注。\P5、施工合拢顺序为先边跨合拢后中跨合拢。23-3人洞1%1%1/2Ⅰ-Ⅰ1/2Ⅱ-Ⅱ附注：\P1、本图尺寸除高程和里程以米计外，其余均以厘米计；\P2、里程桩号采用相对里程，桥起点为K0+0.00m；\P3、桥型：上部结构布置为72+125+72米三跨预应力砼连续刚构，下部结构为双支柔性肋式墩、桩基础及扩大基础U型台；桥宽11m，全长285米；桥面设2％的纵坡，1％的横坡；桥面铺装为6cm沥青砼+8cm钢筋砼；\P4、技术标准：汽车-超20级，挂车-120，人群3.0KN/m。净宽：9+2X1.0m人行道；\P5、主墩墩身采用塔架或翻模施工，主梁采用挂篮悬臂浇注；\P6、施工合拢顺序为先边跨合拢后中跨合拢。273156720150150808018018018010006002004002001100100250720900/2500/2100900/2480/2602825240250501001000600330480801701801801802008010001803003301501702002002001501:1251:125C1-4150150150150150150200300300200150150400800800720012500285007200800672072072088504001000150040010090010015015060010001000800134011001242900/21001100900/2100672072025010002006002004007315240250500/2480/2605015018015018080180801703301703304808018080180600100020020040010001501501501504848480480330660D180D180D1808080808067207315731567201000600D180D1808048020040080200100900/2900/2100110050720100250480/26028500/225240250720设计高程

第16章绘制桥型布置图16。

1概述16.2程序功能尽管桥型布置图最后仅绘制桥型方案图、桩基座标图、平面支座标高图三张设计图纸,但就桥梁的平、纵、横描述，上部结构与下部结构的搭配，桥墩与桥台的类型差异，基础形式的不同而最后形成的整体结构将有成千上万种组合,为用户提供了强大的成图范围，下面分别叙述其主要功能。

16.2.1上部结构１、结构形式适用于连续箱梁或板梁、简支Ｔ梁桥面连续、简支Ｔ梁或简支板.２、断面形式包括Ｔ型断面、Ｉ型断面、箱型断面、板断面。

Ｔ型断面边梁悬壁长度可以改变。

Ｉ型断面桥面板完全现浇或预制盖板就位后部分现浇。

箱型断面可绘制单箱单室、单箱多室、单室多箱、多箱多室。

板断面矩形挖空或圆形挖空，边板可以带悬壁或等高。

３、护栏形式分为墙式护栏、波型护栏、栏杆式护栏。

人行道与行车道同样可以由护栏加以隔开。

４、路面横坡采用单向坡时用于双幅桥或单幅桥超高，双向坡时用于单幅桥.５、孔数与跨径基本上不受限制，每孔跨径大小不限,最大孔数可达到100跨。

16.2.2下部结构１、墩身分为独柱墩、排架墩、实体墩。

台身分为柱式台、肋式台、Ｕ型台、薄壁台。

２、挡块可以单侧设置或双侧设置或不设置。

３、墩帽根据需要可设置或不设置(直接支撑上部连续梁）。

４、背墙型式划分为直墙式、台阶式和牛腿式。

耳墙可按单侧设置或双侧设置。

５、基础适用于桩基础和扩大基础。

桩基础承台联结时分双排桩或单排桩，桩柱联结时设系梁或不设。

扩大基础采用１阶、２阶或３阶，每阶须等高。

６、锥坡基础顶面位置可由设计高程控制或与地面线相交若干深度控制或不绘制。

16.2。

3竖曲线和地面线１、根据竖曲线变坡点信息由桥梁中心桩号按照孔数与跨径确定墩台位置并自动计算其设计高程以及相应的柱（肋)顶面、基础顶面、基础底面标高并注记。

每个墩台位置设计高程由桩号一览表中反映。

２、绘制桩号、地面高程、坡度／坡长、设计高程一览表。

输入的地面点不分桩号大小均作排序处理，插入、删除地面点资料容易。

分孔线
主梁线
绘制桥型布置图
（3）轴线编号
绘制桥型布置图
（4）墩台轴线
墩台轴线
绘制桥型布置图
（5）墩台
桥台
桥墩
绘制桥型布置图
（6）河道横断面
河道横断面
桥梁平面图
主讲： 叶 伟
桥型布置图
《公路CAD》课程
【任务描述】
1.学会简支梁桥立面图的绘制 2.学会简支梁桥平面图的绘制 3.学会简支梁桥断面图的绘制
学会简支梁桥立面图的绘制

绘制桥型布置图
（1）分孔线 （2）桥面和主梁线 （3）轴线编号 （4）墩台轴线 （5）墩台 （6）河道横断面
绘制桥型布置图
（1）分孔线
（2）桥面和主梁线 桥面
