E2E-X10MF1 接近开关型号参数

1.TL-Q5MC1-Z5mm,非屏蔽电感式,三线,常开100mA NPN,方17×17mm电源:10-30VDC2.TL-N5ME15mm,非屏蔽电感式,三线,常开200mA NPN,方25×25mm电源:10-30VDC3.TL-N10ME110mm,非屏蔽电感式,三线,常开200mA NPN,方30×30mm电源:10-30VDC4.TL-N20ME120mm,非屏蔽电感式,三线,常开200mA NPN,方40×40mm电源:10-30VDC5.TL-N5MY15mm,非屏蔽电感式,二线,常开200mA 方25×25mm电源:90-250VAC6.TL-N10MY110mm,非屏蔽电感式,二线,常开200mA 方30×30mm电源:90-250VAC7.TL-N20MY120mm,非屏蔽电感式,二线,常开200mA 方40×40mm电源:90-250VAC8.TL-F20MY112mm,非屏蔽电感式,二线,常开200mA 沟形电源:90-250VAC9.E2E-CR8C10.8mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M410.E2E-C1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5.411.E2E-X1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M512.E2E-X1R5E1 1.5mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M813.E2E-X2E12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M1214.E2E-X5E15mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M1815.E2E-X10E110mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M3016.E2E-X2F12mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M1217.E2E-X5F15mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M1818.E2E-X10F110mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M3019.E2E-X2ME12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M820.E2E-X5ME15mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M1221.E2E-X10ME110mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M1822.E2E-X18ME118mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M3023.E2E-X8MD18mm,非屏蔽电感式,二线,常开100mA 电源:10-30VDC圆M1224.E2E-X14MD114mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M1825.E2E-X20MD120mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M3026.E2E-X2D1-N NEW2mm,电感式，二线,常开100mA 电源:12-24VDC圆M827.E2E-X3D1-N NEW3mm,电感式，二线,常开100mA 电源:12-24VDC圆M1228.E2E-X7D1-N NEW7mm,电感式, 二线,常开100mA 电源:10-30VDC圆M1829.E2E-X10D1-N NEW10mm,电感式, 二线,常开100mA 电源:10-30VDC圆M3030.E2E-X2MF12mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M831.E2E-X5MF15mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M1232.E2E-X10MF110mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M1833.E2E-X18MF118mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M3034.E2E-X1R5Y1 1.5mm,电感式, 二线,常开 100mA 电源:24-240VAC圆M835.E2E-X2Y12mm,电感式, 二线,常开 200mA 电源:24-240VAC圆M1236.E2E-X5Y15mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M1837.E2E-X10Y110mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M3038.E2E-X5MY15mm,非屏蔽电感式，二线,常开 200mA 电源:24-240VAC圆M1239.E2E-X10MY110mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M1840.E2E-X18MY118mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M3041.E2K-C25ME125mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M3442.E2K-X15ME115mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M3043.E2K-F10MC110mm,电容式,三线,常开 200mA NPN电源:10-30VDC扁型50×20×10mm44.E2Q-N15E3-51Q15mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×4045.E2Q-N25ME3-G25mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×4046.TL-L100100mm,差动线圈式，NPN 电源：12VDC 圆98。

1E2E High performance in small sizes•pre-wired and M8 connector models •3mm, 4mm, 5.4mm and M5 sizes •response frequency up to 3kHzOrdering InformationSizeSensing Distance Connection Housing Material OutputOperation mode NO Operation mode NC dia 3mm shielded0.6mm pre-wired stainless steelPNP E2E-CR6B1E2E-CR6B2NPN E2E-CR6C1E2E-CR6C2dia 4mm0.8mmpre-wired PNP E2E-CR8B1E2E-CR8B2NPN E2E-CR8C1E2E-CR8C2M8 connectorPNP E2E-CR8B1-M5E2E-CR8B2-M5NPN E2E-CR8C1-M5E2E-CR8C2-M5M51mmpre-wired brassPNP E2E-X1B1E2E-X1B2NPN E2E-X1C1E2E-X1C2M8 connectorPNP E2E-X1B1-M5E2E-X1B2-M5NPN E2E-X1C1-M5E2E-X1C2-M5dia 5.4mmpre-wiredPNP E2E-C1B1E2E-C1B2NPNE2E-C1C1E2E-C1C22Inductive SensorsSpecificationsE2E-C @C @/B @, E2E-X1C @/B @ DC 3-wire ModelsNote:The response speed is an average value. Measurement conditions are as follows: standard sensing object, a distance of twice the standardsensing object, and a set distance of half the sensing distance.Size 3 dia.4 dia.M55.4 dia.TypeShieldedItemE2E-CR6C @/B @E2E-CR8C @/B @E2E-X1C @/B @E2E-C1C @/B @Sensing distance 0.6mm ±15%0.8 mm ±15% 1 mm ±15%Set distance 0 to 0.4mm0 to 0.5 mm0 to 0.7 mmDifferential travel 15% max. of sensing distanceSensing objectFerrous metal (The sensing distance decreases with non-ferrous metal, refer to Engineering Data .)Standard sensing object Iron: 3x3x1 mm Iron: 5x5x1mm Response speed (See note.)2kHz3kHzPower supply voltage (operating voltage range)12 to 24 VDC (10 to 30 VDC), ripple (p-p): 10% max.Current consumption 10mA max.17 mA max.Control output Load currentOpen-collector output, 80mA max.(at 30VDC max.)Open-collector output 100 mA max. (at 30 VDC max.)Residual voltage1 VDC max.(Load current: 80mA, Cable length: 2m)2 VDC max. (Load current: 100 mA , Cable length: 2 m)IndicatorOperation indicator (red LED)Operation mode (with sensing object approaching)C1/-B1 Models:NO C2/-B2 Models:NCFor details, refer to Timing Charts .Protection circuits Power supply reverse polarity protection, surge suppressor Ambient temperature Operating/Storage: –25°C to 70°C (with no icing or condensation)Ambient humidity Operating/Storage: 35% to 95%Temperature influence ±15% max. of sensing distance at 23︒C in the temperature range of –25°C to 70°C Voltage influence ±5% max. of sensing distance in the rated voltage range ±10%±2.5% max. of sensing distance in the rated voltage range ±15%Insulation resistance 50 M Ω min. (at 500 VDC) between current-carrying parts and case Dielectric strength 500 VAC at 50/60 Hz for 1 min between current-carrying parts and case Vibration resistance 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions Shock resistance 500 m/s 2 10 times each in X, Y, and Z directions Degree of protection IEC 60529: IP66IEC 60529 IP67 (Pre-wired models: JEM standard IP67g (waterproof, oil-proof))Connection method Pre-wired models (standard length 2 m), connector models Weight(packed state)Pre-wired models Approx. 60 g Connector models —Approx. 12 gApprox. 15 g —MaterialCaseStainless steel (SUS303)Brass-nickel platedSensing surface Heat-resistant ABS Clamping nuts Brass-nickel plated Toothed washerIron-zinc plated AccessoriesInstruction manual3E2E Output Circuits and Timing ChartsOutput CircuitsDC 3-wire ModelsTiming ChartsPin ArrangementE2E-CR8C @/CR8B @/X1C@/X1B@-M5 DC 3-wire ModelsIronCopperS t a inle ss s teel(S U S304) Br ass Al u min u m t = 1 mmIron S t a inle ss s teel (S U S304)Br assAl u min u mt = 1 mmS e n s i n g d i s t a n c e (m m )S ide length of s en s ing o b ject d (mm)S ide length of s en s ing o b ject d (mm)NPN Open-collector OutputBlue 3LoadBlack 4Brown 10 V100 ΩBlue 3LoadBlack 4Brown 10 VOutput100 ΩProximity sensor main circuitProximity sensor main circuit* Pin 4 is an NO contact, and pin 2 is an NC contact.* Pin 4 is an NO contact, and pin 2 is an NC contact.E2E-C/X @C @/B @NPN/PNP Open-collector OutputSensing object Control outputY es NoON OFF Operation indicator (red)ON OFF4Inductive SensorsPrecautionsMountingDo not tighten the nut with excessive force. A washer must be used with the nut.Note:The table below shows the tightening torques for part A andpart B nuts. In the previous examples, the nut is on the sensor head side (part B) and hence the tightening torque for part B applies. If this nut is in part A, the tightening torque for part A applies instead.Refer to the following to mount the E2E-CR8 and E2E-C1non-screw models.Tighten the screw to a torque of 0.2 N·m maximum to secure the E2E-CR8 and a torque of 0.4 N·m maximum to secure the E2E-C1.Effects of Surrounding MetalWhen mounting the E2E within a metal panel, ensure that the clearances given in the following table are maintained. Failure to maintain these distances may cause deterioration in the performance of the sensor.Mutual InterferenceWhen installing two or more Sensors face to face or side by side, ensure that the minimum distances given in the following table are maintained.Note:Values in parentheses apply to Sensors operating at different frequen-cies.ModelPart APart B LengthTorqueTorqueM51 N·mModel Item 3 dia. 4 dia.M5 5.4 dia.E2E-X @C @E2E-X @B @E2E-C @C @E2E-C @B @DC 3-wireShielded l 0 mm 0 mm 0 mm 0 mm d 3 mm 4 mm 5 mm 5.4 mm D 0 mm 0 mm 0 mm 0 mm m2 mm 2.4 mm3 mm3 mm n6 mm6 mm8 mm8 mmShielded Model Unshielded Model Part B Part APart B Part A8 to 21 mmM3 holeNo screw is provided with the E2E-CR8 or E2E-C1.d dia.Model Item 3 dia. 4 dia.M5 5.4 dia.E2E-X @B @E2E-X @C @E2E-C @B @E2E-C @C @DC 3-wireShielded A 20 mmB 15 mm5E2E Precautions for Safe UseThe colors in parentheses are previous wire colors.Precautions for Correct UseInstallation Power Reset TimeThe Proximity Sensor is ready to operate within 100 ms after power is supplied. If power supplies are connected to the Proximity Sensor and load respectively, be sure to supply power to the Proximity Sensor be-fore supplying power to the load.Power OFFThe Proximity Sensor may output a pulse signal when it is turned OFF. Therefore, it is recommended to turn OFF the load before turn-ing OFF the Proximity Sensor.Power Supply TransformerWhen using a DC power supply, make sure that the DC power supply has an insulated transformer. Do not use a DC power supply with an auto-transformer.Sensing ObjectMetal Coating:The sensing distances of the Proximity Sensor vary with the metal coating on sensing objects.WiringHigh-tension LinesWiring through Metal ConduitIf there is a power or high-tension line near the cable of the Proximity Sensor, wire the cable through an independent metal conduit to pre-vent against Proximity Sensor damage or malfunctioning.Cable Tractive ForceDo not pull on cables with tractive forces exceeding the following.MountingThe Proximity Sensor must not be subjected to excessive shock with a hammer when it is installed, otherwise the Proximity Sensor may be damaged or lose its water-resistivity.Environment Water ResistivityDo not use the Proximity Sensor underwater, outdoors, or in the rain.DC 3-wire ModelsSensorBrownBlackBlueLoadIncorrectDC 3-wire Models (NPN output)SensorBrownBlackBlueLoad(Load short- circuit)DC 3-wire Models (NPN output)SensorBrownBlueLoadBlackSensorBrownBlackLoadBlueIncorrectDC 3-wire ModelsSensorBrownBlueLoadIncorrectDiameterTractive force4 dia. max.30 N max.4 dia. min.50 N max.6Inductive SensorsOperating EnvironmentBe sure to use the Proximity Sensor within its operating ambient tem-perature range and do not use the Proximity Sensor outdoors so that its reliability and life expectancy can be maintained. Although the Proximity Sensor is water resistive, a cover to protect the ProximitySensor from water or water soluble machining oil is recommended so that its reliability and life expectancy can be maintained.Do not use the Proximity Sensor in an environment with chemical gas (e.g., strong alkaline or acid gasses including nitric, chromic, and con-centrated sulfuric acid gases).Connection to a PLC Required ConditionsConnection to a PLC is possible if the specifications of the PLC and the Proximity Sensor satisfy the following conditions. (The meanings of the symbols are given below.)1.The ON voltage of the PLC and the residual voltage of the Prox-imity Sensor must satisfy the following.V ON ≤ V CC – V R2.The OFF current of the PLC and the leakage current of the Prox-imity Sensor must satisfy the following.I OFF ≥ I leak(If the OFF current is not listed in the specifications, take it to be 1.3 mA.)3.The ON current of the PLC and the control output (I OUT ) of the Proximity Sensor must satisfy the following.I OUT(min) ≤ I ON ≤ I OUT(max)The ON current of the PLC will vary, however, with the power sup-ply voltage and the input impedance used as shown in the follow-ing equation.I ON = (V CC – V R – )/R INExampleIn this example, the above conditions are checked for when the PLC model is the C200H-ID212, the Proximity Sensor model is the E2E-X7D1-N, and the power supply voltage is 24 V .1.V ON (14.4 V) ≤ V CC (20.4 V) – V R (3 V) = 17.4 V: OK 2.I OFF (1.3 mA) ≥ I leak (0.8 mA): OK3.I ON = [V CC (20.4 V) – V R (3 V) – ≈4.5 mA Therefore,I OUT(min) (3 mA) ≤ I ON (4.5 mA): OKV ON : ON voltage of PLC (14.4 V)I ON : ON current of PLC (typ. 7 mA)I OFF : OFF current of PLC (1.3 mA)R IN : Input impedance of PLC (3 k Ω)V R : Output residual voltage of Proximity Sensor (3 V)I leak : Leakage current of Proximity Sensor (0.8 mA)I OUT : Control output of Proximity Sensor (3 to 100 mA)V CC : Power supply voltage (PLC: 20.4 to 26.4 V)Values in parentheses are for the following PLC model and Proximity Sensor model.PLC: C200H-ID212Proximity Sensor: E2E-X7D1-NNote:please refer to complete E2E/E2E2 datasheet for details on E2E-X7D1-NV PC V PC (4 V)]/R IN (3 k Ω)V PC : Internal residual voltage of PLC (4 V)Model Connection type Method DescriptionDC 3-wireAND (serial connection)The Sensors connected together must satisfy the following conditions.i L + (N –1) x i ≤ Upper-limit of control output of each SensorV S – N x V R ≥ Load operating voltage N: No. of SensorsV R : Residual voltage of each Sensor V S : Supply voltagei: Current consumption of the Sensor i L : Load currentIf the MY Relay, which operates at 24 VDC, is used as a load for example, a maximum of two Proximity Sensors can be connected to the load.LoadCorrect7E2E DimensionsNote:All units are in millimeters unless otherwise indicated.Pre-wired Models (Shielded)Dimensions 3 dia.4 dia.M55.4 dia.F (mm)3.3 dia.4.2 dia.5.5 dia.5.7 dia.+0.30+0.50+0.50+0.50ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.To convert millimeters into inches, multiply by 0.03937. T o convert grams into ounces, multiply by 0.03527.Terms and Conditions of SaleCertain Precautions on Specifications and UseOMRON CANADA, INC. • HEAD OFFICEToronto, ON, Canada • 416.286.6465 • 866.986.6766 • OMRON ELECTRONICS DE MEXICO • HEAD OFFICEMéxico DF • 52.55.59.01.43.00 • 001.800.556.6766 •************** OMRON ELECTRONICS DE MEXICO • SALES OFFICEApodaca, N.L. • 52.81.11.56.99.20 • 001.800.556.6766 •************** OMRON ELETRÔNICA DO BRASIL LTDA • HEAD OFFICESão Paulo, SP, Brasil • 55.11.2101.6300 • .br OMRON ARGENTINA • SALES OFFICE Cono Sur • 54.11.4783.5300 OMRON CHILE • SALES OFFICE Santiago • 56.9.9917.3920 OTHER OMRON LATIN AMERICA SALES 54.11.4783.5300OMRON INDUSTRIAL AUTOMATION • THE AMERICAS HEADQUARTERSSchaumburg, IL USA • 847.843.7900 • 800.556.6766 • OMRON EUROpE B.V. • Wegalaan 67-69, NL-2132 JD, Hoofddorp, The Netherlands. •Tel: +31 (0) 23 568 13 00Fax: +31 (0) 23 568 13 88 •www.industrial.omron.euCat. No. D11E-EN-02A01/12 Note: Specifications are subject to change. © 2012 Omron Electronics LLC Printed in U.S.A.。

备注：本资料仅供福大内部工作参考，不作为选型唯一依据。

具体选型需结合各品牌最新样本参数进行，或咨询霍尼韦尔技术支持热线 400 633 6089。

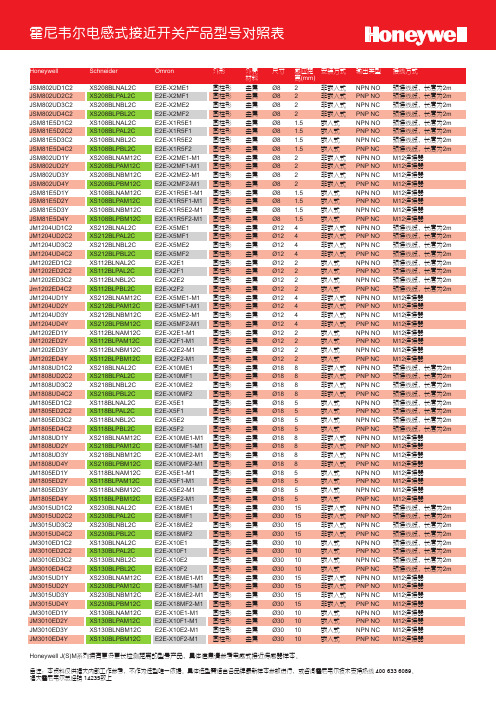

福大霍尼韦尔总经销 14235致上Honeywell Schneider Omron 外形 外壳 尺寸 感应距 安装方式 输出类型接线方式 材料 离(mm)JSM802UD1C2 XS208BLNAL2C E2E-X2ME1 圆柱形 金属 Ø8 2 非嵌入式 NPN NO预接线缆，长度为2m JSM802UD2C2 XS208BLPAL2C E2E-X2MF1 圆柱形 金属 Ø8 2 非嵌入式 PNP NO预接线缆，长度为2m JSM802UD3C2 XS208BLNBL2C E2E-X2ME2 圆柱形 金属 Ø8 2 非嵌入式 NPN NC预接线缆，长度为2m JSM802UD4C2 XS208BLPBL2C E2E-X2MF2 圆柱形 金属 Ø8 2 非嵌入式 PNP NC预接线缆，长度为2m JSM81E5D1C2 XS108BLNAL2C E2E-X1R5E1 圆柱形 金属 Ø8 1.5 嵌入式 NPN NO预接线缆，长度为2m JSM81E5D2C2 XS108BLPAL2C E2E-X1R5F1 圆柱形 金属 Ø8 1.5 嵌入式 PNP NO预接线缆，长度为2m JSM81E5D3C2 XS108BLNBL2C E2E-X1R5E2 圆柱形 金属 Ø8 1.5 嵌入式 NPN NC预接线缆，长度为2m JSM81E5D4C2 XS108BLPBL2C E2E-X1R5F2 圆柱形 金属 Ø8 1.5 嵌入式 PNP NC预接线缆，长度为2m JSM802UD1Y XS208BLNAM12C E2E-X2ME1-M1 圆柱形 金属 Ø8 2 非嵌入式 NPN NOM12连接器JSM802UD2Y XS208BLPAM12C E2E-X2MF1-M1 圆柱形 金属 Ø8 2 非嵌入式 PNP NOM12连接器JSM802UD3Y XS208BLNBM12C E2E-X2ME2-M1 圆柱形 金属 Ø8 2 非嵌入式 NPN NCM12连接器JSM802UD4Y XS208BLPBM12C E2E-X2MF2-M1 圆柱形 金属 Ø8 2 非嵌入式 PNP NCM12连接器JSM81E5D1Y XS108BLNAM12C E2E-X1R5E1-M1 圆柱形 金属 Ø8 1.5 嵌入式 NPN NOM12连接器JSM81E5D2Y XS108BLPAM12C E2E-X1R5F1-M1 圆柱形 金属 Ø8 1.5 嵌入式 PNP NOM12连接器JSM81E5D3Y XS108BLNBM12C E2E-X1R5E2-M1 圆柱形 金属 Ø8 1.5 嵌入式 NPN NCM12连接器JSM81E5D4Y XS108BLPBM12C E2E-X1R5F2-M1 圆柱形 金属 Ø8 1.5 嵌入式 PNP NCM12连接器JM1204UD1C2 XS212BLNAL2C E2E-X5ME1 圆柱形 金属 Ø12 4 非嵌入式 NPN NO预接线缆，长度为2m JM1204UD2C2 XS212BLPAL2C E2E-X5MF1 圆柱形 金属 Ø12 4 非嵌入式 PNP NO预接线缆，长度为2m JM1204UD3C2 XS212BLNBL2C E2E-X5ME2 圆柱形 金属 Ø12 4 非嵌入式 NPN NC预接线缆，长度为2m JM1204UD4C2 XS212BLPBL2C E2E-X5MF2 圆柱形 金属 Ø12 4 非嵌入式 PNP NC预接线缆，长度为2m JM1202ED1C2 XS112BLNAL2C E2E-X2E1 圆柱形 金属 Ø12 2 嵌入式 NPN NO预接线缆，长度为2m JM1202ED2C2 XS112BLPAL2C E2E-X2F1 圆柱形 金属 Ø12 2 嵌入式 PNP NO预接线缆，长度为2m JM1202ED3C2 XS112BLNBL2C E2E-X2E2 圆柱形 金属 Ø12 2 嵌入式 NPN NC预接线缆，长度为2m Jm1202ED4C2 XS112BLPBL2C E2E-X2F2 圆柱形 金属 Ø12 2 嵌入式 PNP NC预接线缆，长度为2m JM1204UD1Y XS212BLNAM12C E2E-X5ME1-M1 圆柱形 金属 Ø12 4 非嵌入式 NPN NOM12连接器JM1204UD2Y XS212BLPAM12C E2E-X5MF1-M1 圆柱形 金属 Ø12 4 非嵌入式 PNP NOM12连接器JM1204UD3Y XS212BLNBM12C E2E-X5ME2-M1 圆柱形 金属 Ø12 4 非嵌入式 NPN NCM12连接器JM1204UD4Y XS212BLPBM12C E2E-X5MF2-M1 圆柱形 金属 Ø12 4 非嵌入式 PNP NCM12连接器JM1202ED1Y XS112BLNAM12C E2E-X2E1-M1 圆柱形 金属 Ø12 2 嵌入式 NPN NOM12连接器JM1202ED2Y XS112BLPAM12C E2E-X2F1-M1 圆柱形 金属 Ø12 2 嵌入式 PNP NOM12连接器JM1202ED3Y XS112BLNBM12C E2E-X2E2-M1 圆柱形 金属 Ø12 2 嵌入式 NPN NCM12连接器JM1202ED4Y XS112BLPBM12C E2E-X2F2-M1 圆柱形 金属 Ø12 2 嵌入式 PNP NCM12连接器JM1808UD1C2 XS218BLNAL2C E2E-X10ME1 圆柱形 金属 Ø18 8 非嵌入式 NPN NO预接线缆，长度为2m JM1808UD2C2 XS218BLPAL2C E2E-X10MF1 圆柱形 金属 Ø18 8 非嵌入式 PNP NO预接线缆，长度为2m JM1808UD3C2 XS218BLNBL2C E2E-X10ME2 圆柱形 金属 Ø18 8 非嵌入式 NPN NC预接线缆，长度为2m JM1808UD4C2 XS218BLPBL2C E2E-X10MF2 圆柱形 金属 Ø18 8 非嵌入式 PNP NC预接线缆，长度为2m JM1805ED1C2 XS118BLNAL2C E2E-X5E1 圆柱形 金属 Ø18 5 嵌入式 NPN NO预接线缆，长度为2m JM1805ED2C2 XS118BLPAL2C E2E-X5F1 圆柱形 金属 Ø18 5 嵌入式 PNP NO预接线缆，长度为2m JM1805ED3C2 XS118BLNBL2C E2E-X5E2 圆柱形 金属 Ø18 5 嵌入式 NPN NC预接线缆，长度为2m JM1805ED4C2 XS118BLPBL2C E2E-X5F2 圆柱形 金属 Ø18 5 嵌入式 PNP NC预接线缆，长度为2m JM1808UD1Y XS218BLNAM12C E2E-X10ME1-M1 圆柱形 金属 Ø18 8 非嵌入式 NPN NOM12连接器JM1808UD2Y XS218BLPAM12C E2E-X10MF1-M1 圆柱形 金属 Ø18 8 非嵌入式 PNP NOM12连接器JM1808UD3Y XS218BLNBM12C E2E-X10ME2-M1 圆柱形 金属 Ø18 8 非嵌入式 NPN NCM12连接器JM1808UD4Y XS218BLPBM12C E2E-X10MF2-M1 圆柱形 金属 Ø18 8 非嵌入式 PNP NCM12连接器JM1805ED1Y XS118BLNAM12C E2E-X5E1-M1 圆柱形 金属 Ø18 5 嵌入式 NPN NOM12连接器JM1805ED2Y XS118BLPAM12C E2E-X5F1-M1 圆柱形 金属 Ø18 5 嵌入式 PNP NOM12连接器JM1805ED3Y XS118BLNBM12C E2E-X5E2-M1 圆柱形 金属 Ø18 5 嵌入式 NPN NCM12连接器JM1805ED4Y XS118BLPBM12C E2E-X5F2-M1 圆柱形 金属 Ø18 5 嵌入式 PNP NCM12连接器JM3015UD1C2 XS230BLNAL2C E2E-X18ME1 圆柱形 金属 Ø30 15 非嵌入式 NPN NO预接线缆，长度为2m JM3015UD2C2 XS230BLPAL2C E2E-X18MF1 圆柱形 金属 Ø30 15 非嵌入式 PNP NO预接线缆，长度为2m JM3015UD3C2 XS230BLNBL2C E2E-X18ME2 圆柱形 金属 Ø30 15 非嵌入式 NPN NC预接线缆，长度为2m JM3015UD4C2 XS230BLPBL2C E2E-X18MF2 圆柱形 金属 Ø30 15 非嵌入式 PNP NC预接线缆，长度为2m JM3010ED1C2 XS130BLNAL2C E2E-X10E1 圆柱形 金属 Ø30 10 嵌入式 NPN NO预接线缆，长度为2m JM3010ED2C2 XS130BLPAL2C E2E-X10F1 圆柱形 金属 Ø30 10 嵌入式 PNP NO预接线缆，长度为2m JM3010ED3C2 XS130BLNBL2C E2E-X10E2 圆柱形 金属 Ø30 10 嵌入式 NPN NC预接线缆，长度为2m JM3010ED4C2 XS130BLPBL2C E2E-X10F2 圆柱形 金属 Ø30 10 嵌入式 PNP NC预接线缆，长度为2m JM3015UD1Y XS230BLNAM12C E2E-X18ME1-M1 圆柱形 金属 Ø30 15 非嵌入式 NPN NOM12连接器JM3015UD2Y XS230BLPAM12C E2E-X18MF1-M1 圆柱形 金属 Ø30 15 非嵌入式 PNP NOM12连接器JM3015UD3Y XS230BLNBM12C E2E-X18ME2-M1 圆柱形 金属 Ø30 15 非嵌入式 NPN NCM12连接器JM3015UD4Y XS230BLPBM12C E2E-X18MF2-M1 圆柱形 金属 Ø30 15 非嵌入式 PNP NCM12连接器JM3010ED1Y XS130BLNAM12C E2E-X10E1-M1 圆柱形 金属 Ø30 10 嵌入式 NPN NOM12连接器JM3010ED2Y XS130BLPAM12C E2E-X10F1-M1 圆柱形 金属 Ø30 10 嵌入式 PNP NOM12连接器JM3010ED3Y XS130BLNBM12C E2E-X10E2-M1 圆柱形 金属 Ø30 10 嵌入式 NPN NCM12连接器JM3010ED4Y XS130BLPBM12C E2E-X10F2-M1 圆柱形 金属 Ø30 10 嵌入式 PNP NCM12连接器Honeywell J(S)M 系列拥有更多更长检测距离的型号产品，具体信息请参考电感式接近传感器样本。

无触点E2E-X5MF1-Z接近传感器无触点E2E-X5MF1-Z接近传感器技术参数
【产品名称】无触点接近开关
【产品型号】E2E-X5MF1-Z
【工作电压】DC12-24V
【工作容量】300MA
【输出方式】PNP常开型
无触点E2E-X5MF1-Z接近传感器应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。

二、使用条件
使用环境亮度——太阳光：Max.11,000しx 日光灯：Max.3,000しx
使用环境温度——25~+70℃（未结冰状态），保存时：—40~+85℃
使用环境湿度——35~85%RH，保存时：35~85%RH
材质——外壳：黄铜、不锈钢
保护等级——IP65（IEC规格）
电源电压——24—240V AC 24—240V DC（V）
无触点E2E-X5MF1-Z接近传感器简介
欧姆龙接近开关E2E-X1R5E1-Z主要由感应型，光电型，静电型，超声波型，磁力型等组成。

无需接触检测对象进行检测为目的，达到对检测对象移动信息和存在信息转为电气信号，在换为电器信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式，捕测体的接近引起的电气信号的容量变化的方式，利石和引导开关的方式。

根据IEC60947-5-2的非接触式位置检测用开关，在传感器以非接触方式检测到物体的产品为接近开关。

OMRON-e2e
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

OMRON-e2e。

欧姆龙e2e-x10mf1
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

欧姆龙e2e-x10mf1。

E2E-X10ME1 接近传感器参数信息
接近开关属于位置开关的一种，在其工作的时候不需要和一些运动部件进行直接的接触就可以进行开启或者是关闭的操作，例如，让有物体的距离属于接近开关可以感应到的动作的规定的距离范围内，那么我们不需要像接近开关施加任何的压力，开关就会直接的实现开启，因为接近开关的驱动直流电器或者是它的计算机装置可以直接的为开关的开闭操作提供一个指令。

因为在接近开关的内部安装有传感器，这样不需要对开关进行人工的点击或者是触碰，就可以自动的进行相对应的操作，同时还可以确保有一个非常稳定的开闭操作，性能也是非常的稳定的，而且还可以在很短的时间内实现对于操作的响应，同时使用寿命也非常的长。

产品图片 Photo 输出方式I / O mode 产品名称/型号 E2E-X10ME1 接近传感器
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭
交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 2；4；6；8；10（mm ）
尺寸规格
M12
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
