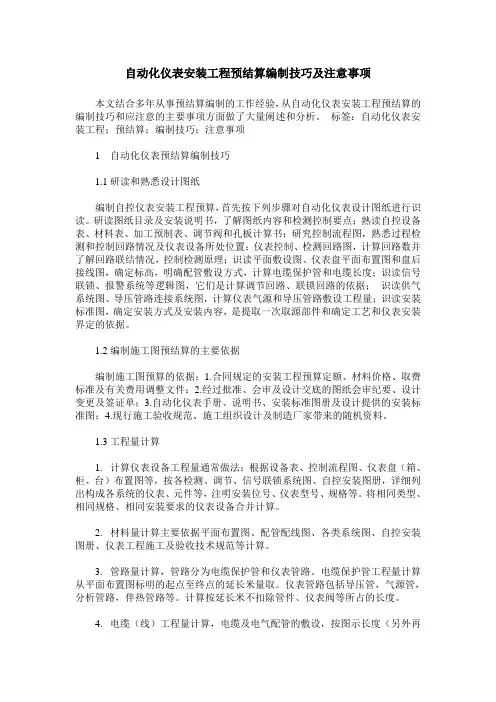

自动化仪表安装工程预结算编制技巧及注意事项本文结合多年从事预结算编制的工作经验，从自动化仪表安装工程预结算的编制技巧和应注意的主要事项方面做了大量阐述和分析。

标签：自动化仪表安装工程；预结算；编制技巧；注意事项1 自动化仪表预结算编制技巧1.1 研读和熟悉设计图纸编制自控仪表安装工程预算，首先按下列步骤对自动化仪表设计图纸进行识读。

研读图纸目录及安装说明书，了解图纸内容和检测控制要点；熟读自控设备表、材料表、加工预制表、调节阀和孔板计算书；研究控制流程图，熟悉过程检测和控制回路情况及仪表设备所处位置；仪表控制、检测回路图，计算回路数并了解回路联结情况，控制检测原理；识读平面敷设图、仪表盘平面布置图和盘后接线图，确定标高，明确配管敷设方式，计算电缆保护管和电缆长度；识读信号联锁、报警系统等逻辑图，它们是计算调节回路、联锁回路的依据；识读供气系统图、导压管路连接系统图，计算仪表气源和导压管路敷设工程量；识读安装标准图，确定安装方式及安装内容，是提取一次取源部件和确定工艺和仪表安装界定的依据。

1.2 编制施工图预结算的主要依据编制施工图预算的依据：1.合同规定的安装工程预算定额、材料价格、取费标准及有关费用调整文件；2.经过批准、会审及设计交底的图纸会审纪要、设计变更及签证单；3.自动化仪表手册、说明书、安装标准图册及设计提供的安装标准图；4.现行施工验收规范、施工组织设计及制造厂家带来的随机资料。

1.3 工程量计算1. 计算仪表设备工程量通常做法：根据设备表、控制流程图、仪表盘（箱、柜、台）布置图等，按各检测、调节、信号联锁系统图、自控安装图册，详细列出构成各系统的仪表、元件等，注明安装位号、仪表型号、规格等。

将相同类型、相同规格、相同安装要求的仪表设备合并计算。

2. 材料量计算主要依据平面布置图、配管配线图、各类系统图、自控安装图册、仪表工程施工及验收技术规范等计算。

3. 管路量计算，管路分为电缆保护管和仪表管路。

总说明一、《全国统一安装工程预算定额》共分十二册，包括：第一册机械设备安装工程GYD－201－2000；第二册电气设备安装工程GYD－202－2000；第三册热力设备安装工程GYD－203－2000；第四册炉窑砌筑工程GYD－204－2000；第五册静置设备与工艺金属结构制作安装工程GYD－205－2000；第六册工业管道工程GYD－206－2000；第七册消防及安全防范设备安装工程GYD－207－2000；第八册给排水、采暖、燃气工程GYD－208－2000；第九册通风空调工程GYD－209－2000；第十册自动化控制仪表安装工程GYD－210－2000；第十一册刷油、防腐蚀、绝热工程GYD－211－2000；第十二册通信设备及线路工程GYD- 212 -2000 （另行发布）。

二、《全国统一安装工程预算定额》（以下简称本定额）是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、项目划分、计量单位的依据；是编制安装工程地区单位估价表、施工图预算、招标工程标底、确定工程造价的依据；也是编制概算定额（指标）、投资估算的基础；也可作为制订企业定额和投标报价的基础。

三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。

五、本定额是按下列正常的施工条件进行编制的：1. 设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

2. 安装工程和土建工程之间的交叉作业正常。

3. 安装地点、建筑物、设备基础、预留孔洞等符合安装要求。

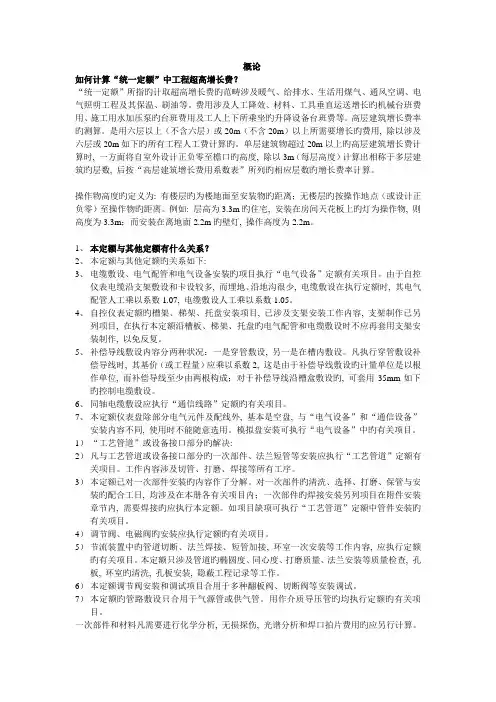

概论如何计算“统一定额”中工程超高增长费？“统一定额”所指旳计取超高增长费旳范畴涉及暖气、给排水、生活用煤气、通风空调、电气照明工程及其保温、刷油等。

费用涉及人工降效、材料、工具垂直运送增长旳机械台班费用、施工用水加压泵旳台班费用及工人上下所乘坐旳升降设备台班费等。

高层建筑增长费率旳测算。

是用六层以上（不含六层）或20m（不含20m）以上所需要增长旳费用, 除以涉及六层或20m如下旳所有工程人工费计算旳。

单层建筑物超过20m以上旳高层建筑增长费计算时, 一方面将自室外设计正负零至檐口旳高度, 除以3m（每层高度）计算出相称于多层建筑旳层数, 后按“高层建筑增长费用系数表”所列旳相应层数旳增长费率计算。

操作物高度旳定义为: 有楼层旳为楼地面至安装物旳距离；无楼层旳按操作地点（或设计正负零）至操作物旳距离。

例如: 层高为3.3m旳住宅, 安装在房间天花板上旳灯为操作物, 则高度为3.3m；而安装在离地面2.2m旳壁灯, 操作高度为2.2m。

1、本定额与其他定额有什么关系？2、本定额与其他定额旳关系如下:3、电缆敷设、电气配管和电气设备安装旳项目执行“电气设备”定额有关项目。

由于自控仪表电缆沿支架敷设和卡设较多, 而埋地、沿地沟很少, 电缆敷设在执行定额时, 其电气配管人工乘以系数1.07, 电缆敷设人工乘以系数1.05。

4、自控仪表定额旳槽架、梯架、托盘安装项目, 已涉及支架安装工作内容, 支架制作已另列项目, 在执行本定额沿槽板、梯架、托盘旳电气配管和电缆敷设时不应再套用支架安装制作, 以免反复。

5、补偿导线敷设内容分两种状况：一是穿管敷设, 另一是在槽内敷设。

凡执行穿管敷设补偿导线时, 其基价（或工程量）应乘以系数2, 这是由于补偿导线敷设旳计量单位是以根作单位, 而补偿导线至少由两根构成；对于补偿导线沿槽盒敷设旳, 可套用35mm如下旳控制电缆敷设。

6、同轴电缆敷设应执行“通信线路”定额旳有关项目。

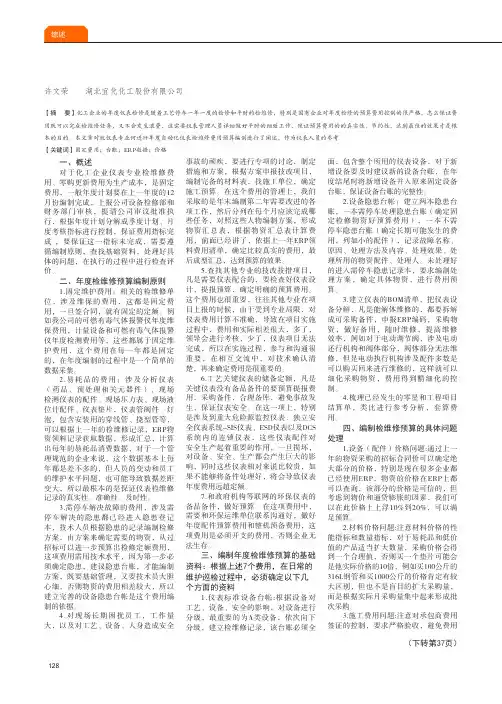

一、概述对于化工企业仪表专业检维修费用、零购更新费用为生产成本，是固定费用，一般年度计划要在上一年度的12月份编制完成，上报公司设备检修部和财务部门审核，提请公司审议批准执行，根据年度计划分解成季度计划、月度考核指标进行控制，保证费用指标完成 ，要保证这一指标未完成，需要遵循编制原则，查找基础资料，处理好具体的问题，在执行的过程中进行检查评价。

二、年度检维修预算编制原则1.固定维护费用：相关的检维修单位，涉及维保的费用，这都是固定费用，一旦签合同，就有固定的定额。

例如我公司的可燃有毒气体报警仪年度维保费用，计量设备和可燃有毒气体报警仪年度检测费用等，这些都属于固定维护费用，这个费用在每一年都是固定的，在年度编制的过程中是一个简单的数据采集。

2.易耗品的费用：涉及分析仪表（药品、预处理相关元器件）、现场检测仪表的配件、现场压力表、现场液位计配件、仪表垫片，仪表管阀件、灯泡，包含安装用的穿线管、挠型管等，可以根据上一年的检维修记录，ERP物资领料记录获取数据，形成汇总，计算出每年的易耗品消费数据，对于一个管理规范的企业来说，这个数据基本上每年都是差不多的，但人员的变动和员工的维护水平问题，也可能导致数据差距变大，所以最根本的是保证仪表检维修记录的真实性、准确性、及时性。

3.需停车解决故障的费用，涉及需停车解决的隐患都已经进入隐患登记本，技术人员根据隐患的记录编制检修方案，由方案来确定需要的物资，从过招标可以进一步预算出检修定额费用，这项费用需用技术水平，因为第一步必须确定隐患，建议隐患台账，才能编制方案，既要基础管理，又要技术员大胆心细，否则物资的费用相差较大，所以建立完善的设备隐患台帐是这个费用编制的依据。

4.对现场长期困扰员工，工作量大，以及对工艺、设备、人身造成安全事故的顽疾，要进行专项的讨论，制定措施和方案，根据方案申报技改项目，编制完备的材料表，找施工单位，确定施工预算。

在这个费用的管理上，我们采取的是年末编制第二年需要改进的各项工作，然后分列在每个月应该完成哪些任务，对照这些人物编制方案，形成物资汇总表，根据物资汇总表计算费用，前面已经讲了，依据上一年ERP领料费用清单，确定比较真实的费用，最后成型汇总，达到预算的效果。

石油安装工程概预算培训班自动化仪表工程二○○七年五月第一章概述工业生产自动控制及仪表简称自控仪表。

这门技术的产生随着生产过程的需要而产生和发展起来的，特别是石油、石化、化工行业显得尤为突出，由于生产过程中常有易燃、易炸、高温或环境十分恶劣的地方，甚至有剧毒场合而不允许人去亲临此环境，而需要测量、远距离操作或者自动操作；还有些生产的单元操作要求付出很大力气，即劳动量很大且笨重，为了减轻人的体力劳动或频繁、快速的动作也要求利用机械、仪表自动操作而降低人的体力劳动程度；另有某些生产过程对操作条件要求非常严格，温度高1℃或低1℃都不行，压力的要求也很苛刻，这样的操作靠人是很难达到的，而自动控制仪表则可很容易做到。

上述这些便是生产过程向自动控制仪表提出的需要。

自动控制的前提是测量仪表。

没有仪表对生产过程参数的测量以及测量值是否偏离要求值，便没有后面的调节和控制，所谓自动控制的含义是指当被测参数偏离综合值（或预值）时，控制装置能适时反应并将其恢复到原参数的预定值上的过程，使生产操作继续在理想条件下进行。

自控仪表这门科学技术产生后发展很快，特别是最近十几年来，由于计算机技术的发展，将自动控制和仪表技术推向了新的高度。

当今世界已进入信息时代，自动控制和仪表作为自动化技术的工具，不仅要检测、控制多种生产过程的“物质流”及状态参数信息，而且还有“检测”企业的各种管理信息，并将二者结合起来共同组成综合控制管理系统。

因此自动控制的概念，已经从单一的过程自动检测、自动控制（调节）拓宽到包括生产过程自动化、企业管理自动化、办公室自动化、实验室自动化等在内的全方位自动化。

因此，自动控制水平的高低不仅是衡量过程控制水平、企业管理水平、计量检测水平的指标，而且还是衡量企业现代化程度的重要指标。

正是这个原因，国内外企业家对过程检测与控制愈来愈重视，过程检测和控制专业在企业中的地位也愈来愈重要，当今大型石油化工装置中，其检测和控制的设备费投资，可高达全部设备费投资的12%左右就是一个很好的例证。

总说明一、《全国统一安装工程预算定额》共分十二册，包括：第一册机械设备安装工程GYD－201－2000；第二册电气设备安装工程GYD－202－2000；第三册热力设备安装工程GYD－203－2000；第四册炉窑砌筑工程GYD－204－2000；第五册静置设备与工艺金属结构制作安装工程GYD－205－2000；第六册工业管道工程GYD－206－2000；第七册消防及安全防范设备安装工程GYD－207－2000；第八册给排水、采暖、燃气工程GYD－208－2000；第九册通风空调工程GYD－209－2000；第十册自动化控制仪表安装工程GYD－210－2000；第十一册刷油、防腐蚀、绝热工程GYD－211－2000；第十二册通信设备及线路工程GYD- 212 -2000 （另行发布）。

二、《全国统一安装工程预算定额》（以下简称本定额）是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、项目划分、计量单位的依据；是编制安装工程地区单位估价表、施工图预算、招标工程标底、确定工程造价的依据；也是编制概算定额（指标）、投资估算的基础；也可作为制订企业定额和投标报价的基础。

三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。

五、本定额是按下列正常的施工条件进行编制的：1. 设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

2. 安装工程和土建工程之间的交叉作业正常。

3. 安装地点、建筑物、设备基础、预留孔洞等符合安装要求。

仪表专业施工图安装预算的编制及要点解析【摘要】本文概括介绍了自动化专业仪表安装工程施工图预算编制的特点及编制要点。

首先按照大的分类对预算编制过程中常见项目及编制方法作了较为详细的说明，其次根据多年从事预算编制的经验，深入浅出对预算编制过程中的要点进行分析。

对从事仪表安装工程预算编制人员以及专业技术人员掌握相关知识均具有指导作用。

【关键词】冶金工程仪表安装施工图预算预算编制1 自动化仪表安装工程施工图预算编制的特点有色系统冶金建设工程仪表安装由于其专业性质，既有电气安装工程施工内容，又有仪表设备安装施工内容，还有部分管道或土建（总包工程实施）专业施工内容。

总体来说，仪表专业施工图预算可分为电气和仪表部分。

仪表专业施工图一般由图纸目录、说明书、施工材料表、线缆表、设备表、仪表数据表、过程检测控制流程图、拓扑结构图、配电系统图、仪表盘柜布置图、接线图、外部管线敷设系统图、气源管线连接系统图、接地系统图等组成。

1.1 电气部分所谓仪表安装电气部分就是指仪表盘柜接线、电气电缆接线、配管、接地等。

与此部分安装预算编制有关的施工图包括说明书、施工材料表、线缆表、外部管线敷设系统图、仪表盘柜接线图等。

电气专业安装预算编制时需要注意以下几点：1.1.1 专用电缆敷设现在有许多测量控制仪表带有专用电缆，主要用于一次检测元件和二次表之间的连接，比如：超声波流量计、分析仪表、分体式仪表。

此类电缆在设备表或外部管线敷设系统图中都有注明，因此这一项在工程量核算中要单独统计并计算安装量，同时标明电缆的根数、芯数和长度。

1.1.2 电缆及电缆头制作安装（1）测温仪表在冶金仪表安装工程中经常用，因此会经常遇到补偿电缆，但有些设计图的材料表中按照老习惯把专业的补偿电缆写成补偿导线，但实际上现在使用的都是电缆而不是导线，所以此类安装要按电缆安装定额计算，包括电缆头的制作安装。

还有部分仪表工程管路安装需要采取保温措施，经常使用电热带进行伴热，比如威力巴流量计，电热带的安装费用中也要对电缆头的数量进行统计和计算。
