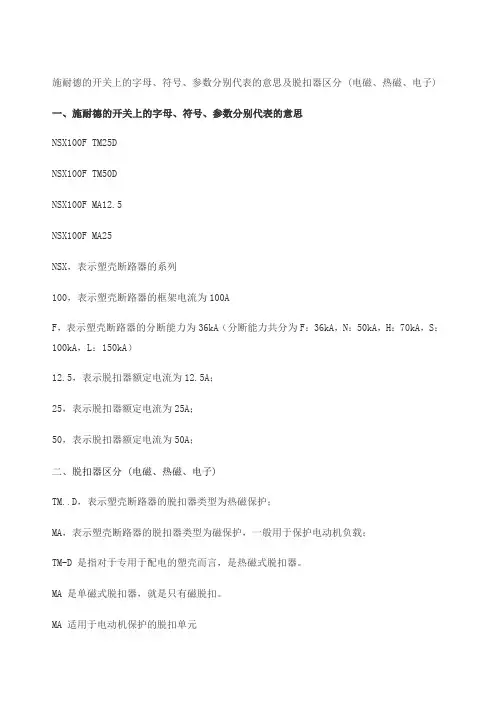

施耐德的开关上的字母、符号、参数分别代表的意思及脱扣器区分 (电磁、热磁、电子)一、施耐德的开关上的字母、符号、参数分别代表的意思NSX100F TM25DNSX100F TM50DNSX100F MA12.5NSX100F MA25NSX，表示塑壳断路器的系列100，表示塑壳断路器的框架电流为100AF，表示塑壳断路器的分断能力为36kA（分断能力共分为F：36kA，N：50kA，H：70kA，S：100kA，L：150kA）12.5，表示脱扣器额定电流为12.5A；25，表示脱扣器额定电流为25A；50，表示脱扣器额定电流为50A；二、脱扣器区分 (电磁、热磁、电子)TM..D，表示塑壳断路器的脱扣器类型为热磁保护；MA，表示塑壳断路器的脱扣器类型为磁保护，一般用于保护电动机负载；TM-D 是指对于专用于配电的塑壳而言，是热磁式脱扣器。

MA 是单磁式脱扣器，就是只有磁脱扣。

MA 适用于电动机保护的脱扣单元TMD为热磁脱扣单元电气上MA代表什么?电气上MA代表断路器的脱扣方式，此为磁脱扣，只带瞬时保护（脱口方式分为磁脱扣MA，热磁脱扣TM，电子脱扣MIC）。

断路器脱扣是指：断路器中，合闸后，都有一个保持的机构，通常保持机构是一个带勾状的零件卡在某个零件上。

想分闸，就必须脱开这个保持机构，也就是说这个被卡住的勾状零件要脱离保持机构，所以叫脱扣机构。

电磁脱扣器与被保护电路串联。

线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。

当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。

主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。

热脱扣器与被保护电路串联。

线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。

本次设计机房内配电柜采用施耐德开关。

施耐德的总部位于法国，它在低压配电领域销售额在世界上排第一位，而在中压和自动化领域排全球第二位。

旗下拥有梅兰日兰（Merlin Gerin）、莫迪康（Modicon）、美商实快（Square D）、TE电器（Telemecanique）四大品牌。

NS80-630系列断路器：特点：独特的双旋转分断结构能量跳闸系统，提高反应速度超强的分断能力，最高可达150kA快速切断故障电流，最短仅为2ms模块化结构，灵活适应不同应用场合机械与电气寿命长技术规格：额定电流 80-630A分断能力：N/H/L三种型式极数：3极/4极安装方式：固定式/插入式/抽出式联接方式：板前联接/板后联接小型断路器（C65系列产品）：简介：C65系列产品是施耐德电气公司在2001年4月向中国市场推出的multi 9系列新产品，具有更高的性能和更多的功能。

它包括断路器C65，漏电保护附件VigiC65以及C65断路器的多种电气辅件。

技术说明：C65断路器极数：1P，2P，3P，4P额定电流：1-63A限流等级：3分断能力：N型：6kA；H型：10kA脱扣特性：C型，D型C65H具有隔离功能C65H可用于直流系统VigiC65(G)漏电保护附件具有独立的复位手柄和故障指示极数：1P+N，2P，3P，4P保护方式：电磁式（ELM）；电子式（ELE）额定电流等级：32A/63A额定脱扣漏电流：30mA脱扣时间：6-50ms带过电压保护的漏电附件：VigiC65G(280±5%VAC)C65（C120）断路器电气辅件：OF辅助接点：指示断路器的分、合状态SD报警接点：当断路器故障脱扣时发出信号OF+OF/SD选择接点：OF+OF 或 OF+SDMX+OF分励脱扣接点：当接受到脱扣信号后使断路器立即脱扣MN欠压脱扣接点：当电源电压下降到70%-35%时，断路器立即脱扣MNS欠压延时脱扣接点：当电源电压下降到70%-35%时，断路器延时脱扣。

施耐德按钮、指示灯型号介绍第一部分：XB2-B金属系列按钮型号含义。

按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。

施耐德按钮的组成是由一个头一个座。

触点可以灵活运用。

在一个基座上最多只可以装6个触点。

XB2-B 是金属的可拆分。

XB2-E 是塑料的不可拆分但是价格便宜；XB4是纯进口的金属的；ZB2-B系列按钮金属型系列按钮机构形式：A：平头按钮C：蘑菇头弹簧复位按钮D：选择按钮（标准手柄）G：选择按钮（带钥匙）J：选择按钮（长手柄）L：凸头按钮P：带罩按钮R：蘑菇头弹簧复位按钮S：急停按钮（钥匙释放或旋转释放）T：急停按钮（拉力释放）X：急停按钮（拉力释放）W：带指示灯的按钮E：触点模块Z：触点模块（带安装固定块）ZB2-BZ系列：金属触点模块ZB2-BZ101C：1常开ZB2-BZ102C：1常闭ZB2-BZ103C：2常开ZB2-BZ104C：2常闭ZB2-BZ105C：1常开+1常闭ZB2-BZ106C：1常开（先通后断）+1常闭ZB2-BZ107C：1常开（先断后通）+1常开ZB2-BE系列：塑料触点模块（不带安装固定块）ZB2-BE101C：1常开ZB2-BE102C：1常闭颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：XB2-E A 1 2 1 塑料型按钮/指示灯XB2-E：XB2-E经济型系列按钮和指示灯（塑料）A：V为指示灯/A为按钮121：指示灯第一位：1—白炽灯；2—氖灯；第二位：3—103V、50HZ、带灯泡；6—小于或等于250V，50HZ，不带灯泡4—230V、50HZ、带灯泡；5—380V、50HZ、带灯泡；第三位：3—绿；4—红5—黄6—蓝121：按钮第一位：1—系列号第二位：颜色2—黑3—绿4—红第三位：触点类型1—常开2—常闭5—常开+常闭XB2-B V M 1C 金属型指示灯XB2-B：XB2-B系列指示灯V：指示灯；M：D—灯泡BA9S不提供<380V、50HZB—带LED灯 24V、AC/DCM—带LED灯 220v、50HZ第三部分：怎样拆分、换触点、换盖子比如XB2BA31C=ZB2BA3C+ZB2BZ101CXB2BA31C—绿色一开的按钮完整型号ZB2BA3C—绿色按钮头ZB2BZ101C—一开触点模块等号前面是绿色一开的按钮完整型号。

施耐德中间继电器型号大全（实用版）目录1.施耐德中间继电器的概述2.施耐德中间继电器的型号分类3.施耐德中间继电器的型号含义4.施耐德中间继电器的价格及参考信息5.施耐德电气在中国的市场和发展正文施耐德中间继电器型号大全施耐德中间继电器是一种电气控制元件，广泛应用于工业自动化、楼宇自动化、能源与基础设施等领域。

施耐德作为全球能效管理专家，为客户提供安全、可靠、高效的能源解决方案。

在本文中，我们将详细了解施耐德中间继电器的型号大全。

1.施耐德中间继电器的概述中间继电器，又称为信号继电器，是一种电气控制元件，主要用于控制电路的开关和信号传输。

施耐德中间继电器具有触点数量多、电压范围广、动作速度快等特点，可以满足各种复杂工况的需求。

2.施耐德中间继电器的型号分类施耐德中间继电器的型号繁多，主要包括以下几类：- RXM 系列：这是施耐德中间继电器的主流产品，型号以 RXM 开头，如 RXM2LB2BDRXM2LB2P717.8 等。

- 5A822.5 系列：这是一种插拔式中间继电器，型号为 5A822.5。

- RXM2AB2BD7.9 系列：这也是一种插拔式中间继电器，型号为RXM2AB2BD7.9。

3.施耐德中间继电器的型号含义施耐德中间继电器的型号中，各个数字和字母代表了不同的含义：- 型号中的数字表示触头的数量，如 RXM2 表示 2 组触头，RXM3 表示 3 组触头，RXM4 表示 4 组触头。

- 型号中的字母表示线圈电压，如 B 表示 12V，C 表示 24V，D 表示 32V 等。

- 型号中的其他字母和数字则表示产品的具体特性和功能。

4.施耐德中间继电器的价格及参考信息由于施耐德中间继电器的型号众多，价格因产品不同而有所差异。

以下是一些参考信息：- RXM2LB2BDRXM2LB2P717.8：价格约为 2000 元人民币。

- 5A822.5：价格约为 1500 元人民币。

- RXM2AB2BD7.9：价格约为 1800 元人民币。

施耐德断路器1、断路器概述是一种过电流保护装置，指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

2、断路器分类微型断路器塑壳断路器框架断路器三种断路器在额定电流和分断能力上并无非常严格的划分，一些小型断路器在额定电流和分断能力上也可以达到塑壳断路器的低端标准，而一些塑壳断路器也可以到框架断路器的低端标准。

3、断路器简介1.微型断路器微型断路器的作用：短路保护、过载保护、隔离。

主要的：Acti9（取代M9）：IC65、C65小型直流断路器、C60、IDPN、C120、NG125、DPN、INT125系列隔离开关。

IC65为C65的升级产品，IDPN为DPN的升级替代产品。

E9(Easy9)：EA9AN、EA9AH、EA9A45、EA9A65、EA9A47、EA9A67、EA9D 隔离开关（关合，隔离）、Osmart系列：C32N、C65H、K系列专为OEM市场推出的，其价格与性能估计与EASY9系列差不多，比ic65总体要低。

例如分断能力只有6KA，没有10KA及15KA的产品；没有1P+N的产品等等选型的参数：分断能力、脱扣曲线、额定电流、极数。

分断能力：是指断路器安全切断故障电流的能力分断能力：Q 36-50kA:标准应用：民用住宅、零售商店、医院、学校、公共建筑、工业厂房。

Q 70-100kA:高性能要求的应用：工业生产线、关键电力设备。

Q 150kA:特殊应用：船舶、重工业。

脱扣曲线B 型曲线：保护短路电流较小的负载（如电源、长电览等），瞬时脱扣范围(3~5) InC 型曲线：保护常规负载和配电线缆，瞬时脱扣范围(5~10) InD 型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)，瞬时脱扣范围(10~14) In2.塑壳断路器EZD、NSE、CVS、NS、NSX、Osmart塑壳（NSC、Powerpact®塑壳断路器）EZD：额定工作电流: 15A ~ 630A，一款经济型断路器。

限位开关又被称为行程开关，通过接触的方式检测物体的有无、是否通过某个工位、确切定位物体位置以及检测物体的行程是否终了，将机械动作转换为电气信号，传输到控制系统，成为机械与电气控制之间的接口。

施耐德限位开关型号：XCKM102H29CXCKM502H29CZCKM1H29CZCKM5H29CZCKMD39H29ZCKD02CXCKM121H29CXCKM521H29CZCKM1H29CZCKM5H29CZCKMD39H29ZCKD21CXCKM115H29CXCKM515H29CZCKM1H29CZCKM5H29CZCKMD39H29ZCKD15CXCKM110H29CXCKM510H29C产品选型除了通常需要考虑的环境温度、抗振动抗冲击能力、防护等级等环境因素外还需要着重考虑以下几点●外壳：根据限位开关的负载不同，对于轻型和重型负载，外壳材料多采用塑料;对于中-重型负载、重型负载及超重型负载，外壳多采用金属。

选择合适的外形尺寸。

●操作头：根据检测目标的外形与运动方向的不同，选择不同的操作头，操作头的类型有直动式、滚轮直动式、滚轮推杆式、滚轮摇杆式、万向式等。

●触点模块：根据用户的不同需求，可选择慢动触头或速动触头，选择肯定断开功能，选择不同的触点数。

●操作速度：所允许的最大触发速度，若超出此速度，限位开关可能会由于受力过大而误动作或损坏。

●进线模块：提供符合不同标准的进线方式，除了直接成型电缆接入外，常用的有：ISO、DIN、NPT 等各种标准的电缆密封管形式，其区别仅在于由于制式的不同，引起限位开关进线口螺纹的内径尺寸和螺纹间距的不同。

●最小力：触发所需的最小力，通常有最小力(N)和最小力矩(N.m)两种。

●机械寿命。

以上就是关于施耐德限位开关型号和选型的介绍，希望可以帮助到你找到合适的施耐德限位开关型号。

对于很多了解一点电路知识的人都知道，小户型住房用电负荷往往会比较大，用电安全风险高。

因此，小户型住宅在安装电路时，空气开关的选择尤为重要。

家中房屋的空间狭小，但各种大电器也不能少，施耐德空气开关采用第四代电击防护系统，能够有效降低用电超标带来的风险，不仅如此，这款空气开关设计上采用轨道卡扣的方式，安装起来也更方便快捷，它的接线端子选择的是高端的IP20B防护等级，即使小户型住宅紧密的电路系统也无需担心电路故障的问题。

空气开关型号1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A 的电路中。

2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。

3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50HZ单相230V。

4、DZ15系列塑料外壳式空气开关，适用于交流50HZ、额定电压380V、额定电流63A的电路中作为通断操作。

5、DZ20系列塑料外壳式空气开关适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。

6、四级空气开关主要用于交流50HZ、额定电压400V及以下，额定电流100至630A 三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其他任何空气开关不可克服的中性极电流不为零的弊端。

7、DZ47系列小型空气开关只要适用于交流50HZ/60HZ，额定工作电压为240V/415V 及以下，额定电流至60A的电路中，该空气开关主要用于现代建筑物的电气线路及设备的过载、短路保护。

8、SCML系列空气开关适用于交流50HZ、60HZ、500V及以下的电路中做不频繁转换盒电动机不频繁起动之用。

施耐德万高WATSN-63双电源开关产品详细说明•型号/规格WATSN-63/4P•品牌/商标SCHNEIDER（施耐德）WATSN型双电源自动切换开关CB级，一、CB级产品结构与特点★CB级系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。

分为整体式分体式两种结构。

整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。

其特点是：★两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性。

★智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高；★具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能；★自动转换参数可在外部自由设定；★具有操作电机智能保护功能；★本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态；★留有计算机联联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

二、WATSN系列产品结构与特点WATSN系列智能型双电源自动转换开关是由两台三极或四极的微型断路器及其附件(辅助、报警触头)、机械联锁传动机构、控制器等组成。

其特点是：★具有体积小，结构简单；操作方便，使用寿命长，3P、4P均可提供；★开关转换驱动采用单电机驱动、平稳、无噪音、冲击力小；★具有机械联锁和电气联锁，转换可靠，手动、自动转换均可；★常用、备用断路器额定电流可以不同；★A.T.S内装有接线端子供用户接线可以反映断路器(开或闭)状态；A.T.S面板上有各种指示。

三、工作原理当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。

当常用电源A一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时)，并在常用电源恢复至正常时，又将备用电源转换至常用电源。

施耐德空气开关选型&nbsp;&nbsp;&nbsp; 生活中我们偶尔会听到某些地方由于电路短路发生了火灾，诚然，家庭电路虽然安全性能很高，但是还是有出现危险的风险，空气开关的出现则很好地解决了这个问题，它不仅能让我们的生活变得安全，更能为我们的生活保驾护航，施耐德空气开关是空气开关的领军者，那个接下来就让小编给您介绍一下施耐德空气开关型号价格介绍吧！施耐德空气开关型号：目前家庭使用施耐德空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开.施耐德空气开关产品技术参数及特点：壳架电流：100A，160A，250A，400A，630A。

分断等级：36KA，50KA，70KA，100KA，150KA。

安装方式：固定式，插入式，抽出式。

操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。

脱扣单元：TM, Mic2.2, Mic2.3, Mic5.2A, Mic5.3A, Mic5.2E, Mic5.3E, Mic6.2A, Mic6.3A, Mic6.2E, Mic6.3E, MA, 1.3M, Mic6.2E-M, Mic6.3E-M, Mic2.2G，等。

实现功能：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统。

参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。

柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。

施耐德NSX塑壳空气开关：NSX100F NSX100N NSX100H NSX100S NSX100LNSX160F NSX160N NSX160H NSX160S NSX160LNSX250F NSX250N NSX250H NSX250S NSX250LNSX400F NSX400N NSX400H NSX400S NSX400LNSX630F NSX630N NSX630H NSX630S NSX630L施耐德NSE塑壳空气开关：NSE100E NSE100N NSE100S NSE100H NSE100LNSE160E NSE160N NSE160S NSE160H NSE160LNSE250E NSE250N NSE250S NSE250H NSE250LNSE400E NSE400N NSE400S NSE400H NSE400LNSE630E NSE630N NSE630S NSE630H NSE630L&lt;?XML:NAMESPACE PREFIX = O />施耐德空气开关型号价格&nbsp;&nbsp;&nbsp; 施耐德电气有限公司是世界500强企业之一，&nbsp;1836年由施耐德兄弟建立。
